Столбчатый фундамент своими руками: пошаговый процесс работ

Виды подготовки

Тощий бетон

Основная задачка подготовки бетоном строительной площадки – исключить возможность просадки потом грунта, облегчить процесс возведения фундамента и обеспечить ему лучшую крепкость и устойчивость. Применять тощий бетон не постоянно уместно исходя из убеждений денежных издержек, но этот метод подготовки является обычным и более нередко применяемым.

Тощий бетон – это раствор, содержание цемента в каком не превосходит 6 %, марка В15. В качестве наполнителя употребляется щебень либо гравий. Заливается раствор узким слоем на дно котлована. Толщина бетонирования зависит от нескольких причин: типа грунта, предполагаемого веса строения, уровня подземных вод и др. Рекомендуемая – от 40 до 100 мм.

Схема ленточного фундамента.

Благодаря бетонированию исключается возможность деформации армирующих каркасов и сеток фундаментной плиты. Ежели работы производятся в прохладное время года, в бетон добавляются противоморозные добавки. Делать бетонную подготовку в зимнюю пору существенно проще, чем щебеночную: заливка битумом промерзшего щебня просит его прогрева и поболее трудоемка.

Под цельные плиты и свайные ростверки рекомендуется устраивать щебеночную либо гравийную подготовку шириной слоя от 100 до 200 мм. Утрамбованный щебень либо гравий проливается тощим бетоном шириной до 80 мм. При бетонировании на сухих плотных грунтах толщину слоя можно уменьшить до 70 мм.

Щебеночная подготовка

Строй нормы не клеветают, какой из видов подготовки под фундамент следует применять. Указаваются только два ее вида. Рекомендуемая толщина щебеночной – 150-200 мм. Ежели в качестве фундамента выбрана цельная плита либо другие конструкции, для которых нужно армирование пространственными каркасами, то целесообразнее выполнить бетонную подготовку. Щебеночная подготовка предугадывает проливку основания жарким битумом до полного насыщения либо образования пленки.

Профильные мембраны

Производители этого строительного материала говорят, что он призван поменять бетонную либо щебеночную подготовку. Внедрение профильных мембран дозволяет значительно сберечь средства и отрешиться от “влажных” работ. Этот материал прост в укладке, что существенно ускоряет работы по подготовке строительной площадки для возведения фундамента.

Уход за залитым фундаментом

Чтобы бетон качественно набрал прочность, необходимо обеспечить ему оптимальные условия твердения хотя бы в течение недели после укладки. Оптимальная температура воздуха укладки и твердения бетона— плюс 18–22°С, влажность должна быть близкой к 100%. Поэтому после окончания бетонных работ бетон укрывают пленкой, а сверху досками, фанерой и другими материалами, чтобы защитить от солнца и ветра.

Столбчатый фундамент можно изготовить своими руками, и бетон — оптимальный материал для этого. Вы сможете быть уверены в результате, если при изготовлении фундамента применяете вспомогательныедобавки для бетонных смесей Cemmix: суперпластификаторыCemBaseиCemPlast, пластификаторPlastix, гидрофобизаторCemAqua,полипропиленовуюибазальтовуюфибру Cemmix, купить которые можно оптом от производителя, а также в магазинах «Леруа Мерлен» и других розничных сетях.

Особенности при гидроизоляции различных видов фундаментов

Гидроизоляция при котловане со стенками 90°.

Если фундамент возведен впритык к стенам котлована, то котлован делается с стенками под углом 90°, впритык к его стенкам возводятся прижимные стены, к ним прибивается гидроизоляционный материал. Эта конструкция называется «потерянной опалубкой», и в нее кладется связанная арматура и заливается фундамент. Опалубка остается в грунте.

Защита стен при капиллярном поднятия влаги

Такая изоляция укладывается на цоколь. Поверхность цоколя выравнивается, просушивается и обрабатывается битумной мастикой. Затем прокладываются два слоя рубероида. Это так называемая сплошная прокладка должна проходить через всю толщу стены.

Гидроизоляция столбчатого и свайного фундаментов

Изоляцию свайных фундаментов делают по ростверку. столбы или сваи гидроизолировать практически невозможно, поэтому они должны быть сделаны из влагостойкого бетона

Фундамент из деревянных свай обязательно нужно проработать антикорозионным раствором.

Не желательно при этом проводить мероприятия по понижению уровня почвенных вод, например дренажи, потому что сваи из дерева не гниют, только если находятся в воде. В противном случае велик риск уменьшения их срока службы.

Гидроизоляция цоколя

Гидроизоляция цоколя защищает стены от осадков. Для этого цоколь облицовывают водоотталкивающим материалом, таким как водоотталкивающая плитка.

Гидроизоляция подвала

Для дома с подвалом обязательно наличие водонепроницаемой отмостки, которая уменьшит приток поверхностных вод к стенам подвала.

Для гидроизоляции пола подвала отлично подходит гидроизоляция в два слоя рулонного битумного материала. Стены подвала обрабатываются по тому же принципу что и ленточный фундамент. Для изоляции подвала подходит также вышеописанная гидроизоляция из бетонитовых матов.

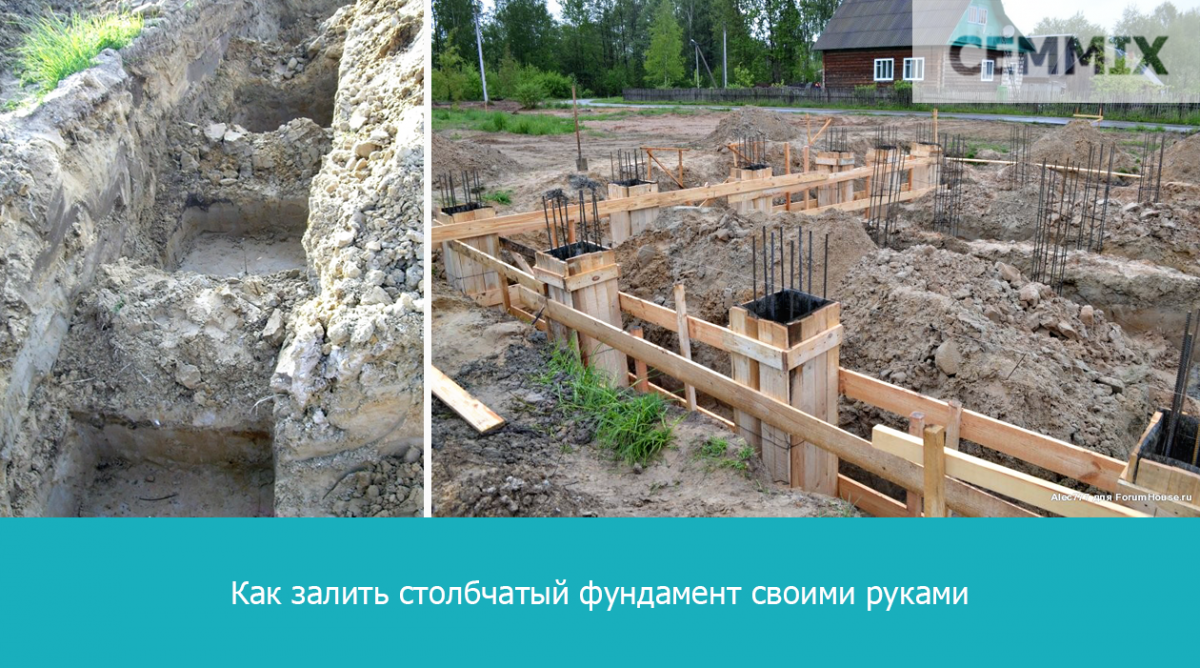

Как залить столбчатый фундамент своими руками

Столбчатый фундамент считается разновидностью фундамента, которую можно выполнить собственными силами.

Вначале определяют место размещения будущего сооружения, проводят расчеты самостоятельно или с помощью специалиста. Во втором случае расчеты будут более точными.

Наиболее популярным материалом для изготовления опор является армированный бетон. Он прочный, водонепроницаемый, морозоустойчивый. Для самостоятельного изготовления столбчатого фундамента оптимален монолитный способ. Применение готовых элементов требует участия нескольких человек либо специализированной техники, а монолитная технология позволяет замесить раствор самостоятельно или заказать готовый и залить опоры своими силами.

Подготовительный этап перед началом работ включает расчистку участка, выравнивание, в некоторых случаях удаление плодородного слоя почвы и разметку будущей конструкции.

Далее приступают к работам по изготовлению фундамента:

1. В качестве основания для опор необходимо вырыть ямы вручную или пробурить скважины буром. Глубина скважин должна учитывать толщину песчано-гравийной подушки. Диаметр скважины учитывает уширение (если опора будет иметь подошву). В среднем, он в 1,5–2 раза превышает диаметр опоры.
2. Устройство песчано-гравийной подушки. Минимальная толщина — 10 см. Подушку необходимо пролить водой и утрамбовать.
3. Перед тем, как заливать «башмак», монтируют в центр скважины трубу (асбестовую, пластиковую или металлическую), которая будет выполнять роль опалубки и производят обратную засыпку грунтом.
4. Заливают бетон в трубу на треть высоты опоры, затем приподнимают трубу на 30–40 см, благодаря чему образуется «башмак» в нижней части опоры.
5. Внутрь трубы опускают каркас из арматуры так, чтобы прутья выступали за верхний край трубы и могли выполнить роль закладных деталей для связи с несущими конструкциями здания.
6. Заливается бетон до верхнего края трубы (с трамбовкой по ходу заливки).
7. Монтируется опалубка ростверка, вяжется арматурный каркас, связанный с выпусками арматуры столбчатого фундамента, затем заливается роствек.

Подобным образом заливаются и опоры квадратного сечения; в этом случае вместо труб используется деревянная опалубка.

Виды столбчатого основания – плюсы и минусы каждого материала

Свойства строительного сырья, естественно, отразятся на качестве столбчатого фундамента, его стоимости и трудозатратности. Например:

• Кирпич. Популярный материал, часто применяющийся в сопутствующем строительстве. Недорогой, прочный. Однако не годится для слишком сырых грунтов, так как впитывает влагу и разрушается. Для пучинистых участков не подходит – столб, собранный из кирпичей, легко деформируется под давлением в период холодов, и конструкция разрушится по швам кладки.
• Древесина. Недолговечный и непрочный материал для возведения столбчатого фундамента. Элементы основания – брус или бревно большого сечения. Его не используют под жилые дома – максимум для строительства бани. Кроме гидроизоляции, потребуется защитить бревно от огня, гнили и паразитов, поэтому доступность в цене оказывается мифической. Достоинство основания – возможность не затягивать со строительством объекта ни дня.
• Железобетон. Фундамент может быть выполнен в готовых конструкциях или заливается самостоятельно. Сложность монтажа окупается его прочностью и долговечностью. Но при этом такому фундаменту требуется опалубка, арматурный прут, а готовой конструкции надежное утепление и гидроизоляция, так как разность температур между материалом дома и опорами приведет к образованию конденсата, что плохо для любого сырья. Древесина начинает гнить, бетон крошиться. Учитывая габариты фундамента, его общая стоимость высока.
• Трубы из асбоцемента. Под них требуется бурить ямы, следовательно, цена увеличивается на стоимость привлечения техники. В эксплуатации подобный столбчатый фундамент для дома из бруса показывает удовлетворительные результаты – устойчив на проблемных грунтах, долговечен и прочен.
• Комбинированный фундамент – столбы и заливная лента. Стоимость элементов основания – высока. Они, как правило, однородные, монолитные. Платформа прочная и долговечная. Подходит для жилых объектов в 1–2 этажа и тяжелых материалов строительства.

Конструктивные отличия столбчатых фундаментов

Примеры:

• Столбчатые. К ним относят сборные конструкции из кирпича, бутобетона, заливных колонн и пластиковой опалубки. Недостаток столбчатого фундамента в том, что конструкция подходит только для легких строений – бань, беседок, каркасных построек. Достоинство – скорость строительства и дешевизна.
• Опорно-столбчатый фундамент. Подобное основание имеет весомые плюсы и минусы . Представляет собой отдельно стоящие столбы с бетонной платформой. Одной из особенностей данного фундамента для домов из бруса является создание прочного основания для закладного венца и лаги, которые служат основой пола. Достоинством подобной конструкции является особая устойчивость на капризных грунтах. Такой фундамент способен выдержать объекты более одного этажа. Недостаток – требуется значительно больше времени и средств на его монтаж.
• Столбчатое основание с ростверком. У дома из бруса появляется мощный, надежный пояс, позволяющий устраивать двухэтажную конструкцию на любых грунтах – пучинистых, плывущих, с высоким уровнем залегания грунтовых вод. Обойдется подобный столбчатый фундамент для дома из бруса дороже, чем без ростверка, но для жилого объекта большой площади чаще выбирают его.

Конструктивные отличия столбчатых фундаментов

Нормативные аспекты

Правильное устройство основания частного брусового дома – залог безопасности проживающих. Все параметры будущего фундамента регламентируются нормативными документами – СНиП 2.02.0183 и ГОСТ 24022-80, 24476-80. В них указывается следующее:

• Положение и этажность дома. Учитывается близость обрывов, водоемов, проходящих шахт, скважин или колодцев. Не берут в расчет общую площадь строения – на нагрузку и давление основания на грунт влияет только вес дома.
• Несущая способность и тип почвы. Их всего 5 – глинистая, суглинистая, песчаная, торфяная, известковая. Отличить одну от другой поможет поведение грунта во время дождя.
• Глубина промерзания грунта и уровень грунтовых вод. В первом случае подошва столба должна находиться ниже, во втором – выше, чтобы избежать пучения при сезонных изменениях.

Кроме того, ГОСТ на столбчатый фундамент регламентирует использование марки цемента для заливных столбов или ростверка вкупе с особенностями почвы. В идеале расчетами и выбором оптимального варианта фундамента под конкретный дом из бруса занимается геодезист. Частному строителю также следует поинтересоваться основаниями близлежащих объектов.

Полезные советы

При выполнении работ многие сталкиваются с проблемами, которые не обговариваются ни в оной статье. Прежде чем взяться за работы над ростверком, следует ознакомиться со следующими советами профессионалов:

Ширина бруса для обвязки должна быть в 2 раза шире диаметра сваи или столба, это необходимо проверить еще перед приобретением материалов. В противном случае части фундамента подвергаются растрескиванию, а это приведет к разрушению ростверка и проседанию сруба.
Чтобы при строительстве не возникло перепадов фундамента, необходимо проверить высоту столбов и свай. Все составные части фундамента должны иметь одинаковый размер, иначе стены строения будут иметь большие перепады в высоте.
Для того, чтобы давление ростверка оказывалось на все сваи или столбы равномерно, крепежи располагают строго по центру. Этот прием также повышает эксплуатационный срок как балок, так и частей фундамента.

В предложенном ниже видео вы увидите подробную технологию обвязки. Также, вы узнаете различные хитрости, позволяющие не только повысить прочность конструкции, но и сократить расходы на строительство.

Сооружение опорно-столбчатого фундамента

Рассмотрим все разновидности по отдельности с учетом используемых стройматериалов.

Возведение блочного фундамента

Ямы квадратного сечения выкопаны, в них надо сделать трамбованную подушку из песка толщиною 30 см. Этот размер выбирается не зря. Песок такой толщины выполняет дополнительно функции гидроизоляции. Через такой слой вода снизу не доберется до фундаментных столбов.

Теперь о сборке блоков:

1. В ямы, расположенные по углам постройки, укладываются по одному бетонному блоку. Их укладывают ближе к внешней стенке.
2. С помощью шнурки, натянутой между блоками, и уровнем, блоки выставляются в одной горизонтальной плоскости. Обычно под те, которые находятся ниже, подсыпают песок, приподнимая до требуемого уровня (до шнурки).
3. Рядом с уже уложенными блоками укладывают еще по одному так, чтобы оба элемента составляли единую верхнюю плоскость, расположенную точно по горизонту.
4. По натянутым шнуркам укладываются и выставляются промежуточные столбы.
5. После чего второй ряд блоков укладывается на кладочный раствор поверх первого ряда, только поперек, чтобы образовалась перевязь. Здесь последовательность точно такая же: собираются угловые элементы, натягивается шнурка между ними с выставлением по горизонтали, наращивание промежуточных столбов.

Если столбчатый фундамент сооружается из кирпича, то технология сборки ничем от предыдущей не отличается.

Заливка монолитного столбчатого фундамента

Есть два способа заливки, которые друг от друга отличаются наличием опалубки или отсутствием. Если на участке грунт плотный глинистый, то устанавливать трубы в подготовленные скважины нет необходимости. Кусок трубы потребуется только для формирования цокольной части (над грунтом)

Важно – выставить трубы между собой по горизонту

Делать это надо точно так же, как и при выставлении столбов из блочных материалов:

1. Для этого в скважину засыпается песок, трамбуется.
2. Кусок рубероида скручивается в трубку диаметром, равному диаметру скважины, куда и вставляется.
3. Сверху скважины устанавливается труба высотою, равной высоте внешней части опорного столба.
4. Внутрь можно установить армирующий каркас из арматуры. Если строение легкое, к примеру, беседка или летняя терраса, то армокаркас можно не использовать.
5. Производится заливка бетонного раствора с трамбовкой.
6. Через 28 дней фундамент можно нагружать.

Если на участке грунт мягкий (рыхлый), к примеру, с большим количеством песка, то в скважины лучше установить трубы. Их монтаж, выставление в горизонтальной плоскости, заливка бетонного раствора производятся так же, как и в предыдущем случае.

Заливка монолитных столбов в съемную опалубку

Это более сложный процесс, потому что связан со сборкой опалубки, которую через 7 дней после заливки бетона надо разобрать и удалить.

1. В подготовленные ямы засыпается песчаная подушка.
2. Собираются опалубки квадратного сечения из досок или плоских прочных материалов: фанера, ОСП, металлический лист, профнастил и прочее. Основное требование к конструкции – прочность, потому что заливаемый внутрь бетонный раствор будет давить на стенки опалубки своим весом.
3. Устанавливается армирующий каркас из стальной арматуры, которая по форме собой представляет клетку с шагом между стержнями в пределах 10-20 см.
4. Заливается бетон, который трамбуется.
5. Через неделю опалубку можно демонтировать, а нагружать опорные столбы можно через 28 дней. За это время бетон наберет свою марочную прочность.
6. После разопалубки столбы засыпаются грунтом с трамбовкой.

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

1. Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

2. Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

3. Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

4. Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

• Залитого в асбестоцементную трубу железобетона;

• Кирпича;

• ФБС (изготовленных на заводе ж/б блоков для фундаментов);

• Натурального камня.

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Копаем ямы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Как залить фундамент под дом

Монолитный тип фундамента — оптимальный вариант для частного домостроения. В этом случае укладка позволяет существенно сэкономить на транспортировке и монтаже конструкций. Не нужно нанимать грузоподъемный кран для установки элементов в проектное положение или КамАЗ для перевозки бетонных блоков и плит.

Монолитные фундаменты можно делать из бетона заводского изготовления или замешивать раствор самостоятельно бетономешалкой. Рекомендуется первый вариант. Дело в том, что строго соблюсти пропорции состава в кустарных условиях очень сложно. Для заводского бетона таким гарантом станет паспорт, в котором указаны проверенные показатели материала.

Чтобы самостоятельно изготовить материал, потребуется подготовить чистую воду, цемент, песок и щебень (или гравий). Их смешивают друг с другом строго соблюдая пропорции, которые зависят от того, какую марку бетона нужно получить. Если добавить в состав чуть больше песка или щебня, чем это требуется, прочность опорной части здания пострадает.

Таблица пропорций для приготовления бетона

Чтобы правильно залить фундамент, нужно ознакомиться с основными правилами бетонирования:

• Бетон надо заливать за один прием с временными промежутками до 1,5 часов. Если делать большие перерывы в работе, раствор схватывается и образуются швы бетонирования, которые ослабляют конструкцию. Технология разрешает делать горизонтальные швы при крайней необходимости. Устраивать Монолитный фундамент вертикальные швы недопустимо, поскольку в этом случае опора дома не сможет сопротивляться деформациям грунта.
• Класс бетона выбирают в зависимости от типа опорной части. Для столбчатого или свайного фундамента достаточно класса В 15. Для ленты нужны марки от В 15 до В 22,5. Строительство фундамента дома по технологии плиты требует бетона марок В 22,5 или В 25.
• После заливки материал должен набрать прочность. В среднем на это уходит 28 дней. Продолжать строительные работы можно после набора конструкцией 70% марочной прочности.
• Лучше выполнять работы в теплую сухую погоду. Идеальная среднесуточная температура для твердения бетона — +25°С. При температуре ниже +5°С материал практически не застывает. Для нормального твердения в этом случае используют специальные добавки и обогрев.
• В течение 1—2 недель после заливки нужно проводить уход за бетоном. Он заключается в смачивании поверхности водой.
• Для самостоятельного замешивания смеси потребуется цемент, песок, щебень (гравий) и чистая вода. Пропорции зависят от класса прочности. С завода материал доставляют автобетономешалкой – она позволяет продлевать срок жизни раствора и доставлять его на сравнительно большие расстояния.

Как правильно заливать фундамент? В общем случае работы выполняют в таком порядке:

1. установка опалубки и арматурного каркаса;
2. укладка гидроизоляционного материала в опалубку;
3. заливка бетона;
4. его уплотнение вибрированием или штыкованием;
5. уход за бетоном;
6. распалубочные работы (если нужно).

Для быстрого выполнения работ вместе с бетономешалкой рекомендуется заказать бетононасос. Эту технику обычно готовы предоставить производители бетона. В этом случае требуется использовать бетонную смесь марок П3 или П4 по подвижности. В противном случае техника ломается.

Что такое обвязка и для чего она нужна?

Для того чтобы объединить сваи или столбчатый фундамент необходима обвязка. Она может быть нескольких видов. В данном случае речь пойдет о нижней обвязке, которую используют при строительстве каркасного дома на столбчатом фундаменте.

Нижняя обвязка — это самый первый слой бруса (доски, бревна). Данный слой крепят на фундамент, только после этого начинают строительство каркасного дома. Основная функция необходимой строительной части — прочное фиксирование стен постройки на фундаменте. Таким образом можно сохранить постройку, предотвратить перекосы и разрушение здания. От вида фундамента зависит монтаж обвязки.

Это интересно: Устройство столбчатого фундамента своими руками: объясняем основательно

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчёту столбчатого фундамента, следует определиться, на каком участке, какого типа и по какой технологии будет на нём возведена постройка. От этих факторов зависит выбор материала столбчатых оснований фундамента и глубина их заложения.

Различные способы обустройства столбчатого фундамента

Материалы для возведения фундамента

Для фундаментных оснований могут быть использованы следующие материалы:

• железобетон;
• бутобетон;
• блоки;
• кирпич;
• натуральный камень;
• дерево;
• трубы: асбестовые или пластиковые.

Первым этапом обустройства фундамента является разметка

Глубина заложения фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.

По глубине заложения столбчатые основания делятся на три основных типа:

1. Заглубленные – с глубиной заложения ниже отметки промерзания почвы.
2. Мелкозаглубленные – с глубиной заложения на 40-70 см от уровня земли.
3. Незаглубленные – расположенные на поверхности земли при полном отсутствии подземной части. При этом в местах установки столбиков с почвы снимается плодородный слой и выполняется подсыпка нерудного материала.

Схема обустройства столбчатого фундамента с глубиной заложения 1500 мм
