Основательный опорно-столбчатый фундамент
Итак, вот как строится стандартный столбчатый фундамент для бани:
Этап I. Подготовка участка
Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.
Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.
Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.
Этап II. План фундамента
Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.
Этап III. Подготовка ям
Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.
Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.
Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.
Этап IV. Установка опалубки
Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.
Этап V. Армирование фундамента
Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.
Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.
Этап VI. Заливка столбов фундамента
Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.
Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.
Этап V. Гидроизоляция столбчатого фундамента

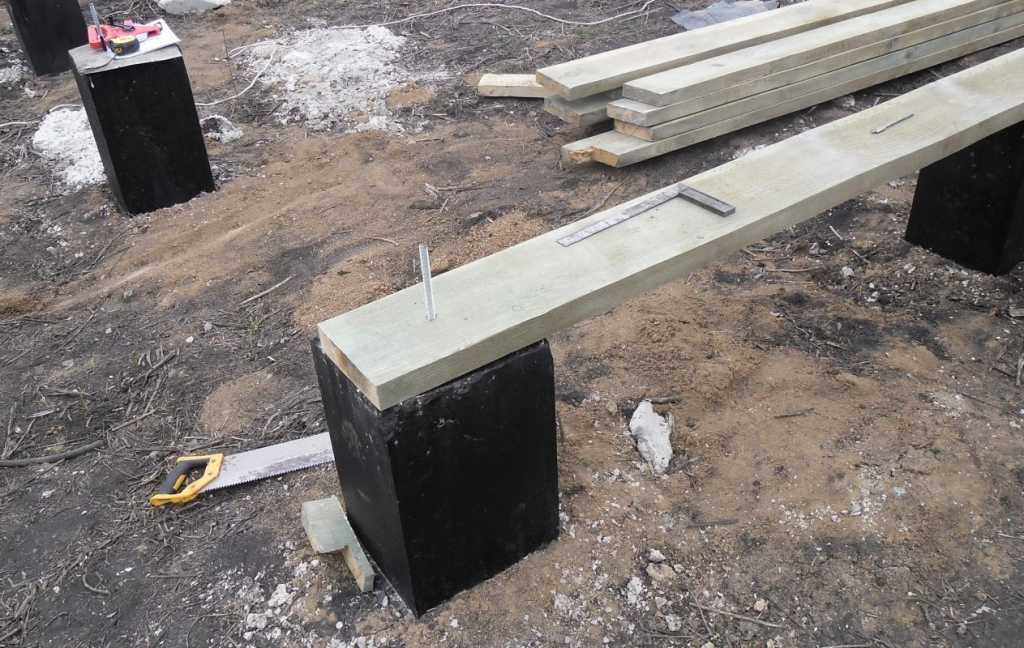

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.
Этап VI. Строительство ростверка
Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.
Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.
Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.
К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.
Плюсы и минусы столбчатых фундаментов
Возведение столбового фундамента имеет ряд существенных преимуществ:
-
Возможность провести все работы своими руками.
-
Возвести строение удастся даже на местности, имеющей значительные неровности ландшафта.
-
Не потребуется предварительная подготовка участка к строительству.
-
Полное время сооружения конструкции не превышает пару недель.
-
Основание прослужит 50 лет и более.
-
Низкая стоимость строительных материалов.
При сооружении такого фундамента дома не придется копать котлован. Достаточно подготовить небольшие углубления для размещения колонн. Привлечение специальной техники не понадобится.
Помимо явных плюсов столбчатый фундамент имеет и ряд недостатков. Главным из них становится его ненадежность. На такое основание нельзя ставить массивные строения из кирпича или железобетонных плит. Оно выдержит только сооружения, вес которых не превышает отметки в 1000 кг/ м3.
К минусам относят также невозможность обустроить погреб или подвальное помещение под зданием. А это в свою очередь несет за собой дополнительные расходы на хорошее утепление первого этажа постройки.
Общая схема устройства
Общую схему проведения строительных работ можно обозначить несколькими главными этапами. Они, в принципе, не отличаются от возведения любого типа фундаментов.
- Проводится расчет несущей способности с учетом количества опорных столбов и веса постройки.
- Изготавливается общий чертеж столбчатого фундамента с точным указанием расстояния между стойками, сечением опор и высотою выступа над уровнем грунта.
- Проводятся подготовительные работы. Это разметка в точности по плану, земляные с выкапыванием ям — скважин, изготовлением армирующих каркасов, подсыпкой подушки в ямы, гидроизоляция и установка каркасов. Если есть необходимость, то собирается опалубка цокольной части.
- Изготовления бетонного раствора и его заливка в подготовленные скважины с последующим удалением воздуха путем штыкования смеси. Если в качестве материала для столбчатого фундамента используются кирпичи или блоки, то производится их укладка.
Весь узел столбчатого фундамента – это объединение столбов горизонтальной лентой, которая называется ростверком. Он может быть бетонным, металлическим, деревянным или быть нижним венцом бревенчатого сруба.
Как видно, позиций по схеме не так много, поэтому и считается, что столбчатый фундамент своими руками возводить несложно.
Это интересно: Посадка бирючины для живой изгороди
Столбчатый фундамент из кирпича
Сооружение из кирпича или бетонных блоков строится по одному принципу. В обоих случаях колонны могут покоится непосредственно на грунте (для скальных или сильно каменистых пород), на песчано-гравийной подушке или на предварительно выполненной монолитной бетонной опоре.
Последовательность работ:
- Отрывка ямы или подготовка площадки для колонн.
- Устройство подушки с обязательной трамбовкой. Если используется бетонная основа, она отличается в опалубке с армированием или без по технологии, описанной в предыдущем разделе.

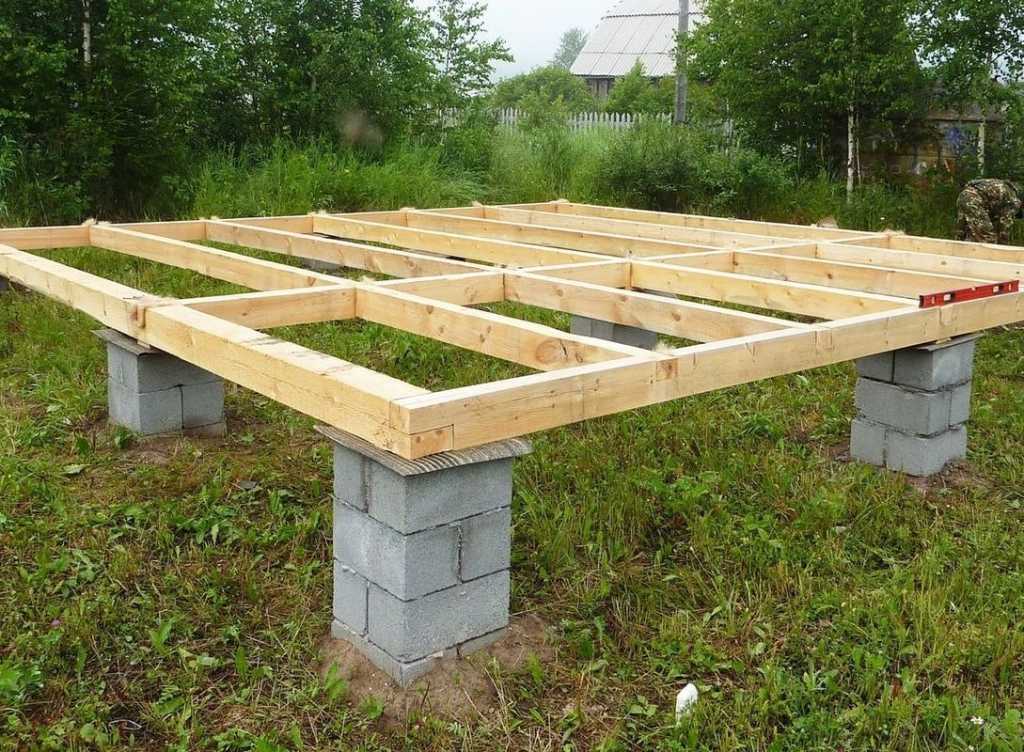

- Поверх подготовленной подушки или основы выкладывается прямоугольник/квадрат из блоков или кирпича. Обычно выполняется столбчатый фундамент из блоков 20х20х40 см, поскольку всего четыре подобных блока дают достаточную опору для брусового ростверка каркасного дома или сруба. Для скрепления блоков или кирпича используют качественный цементный раствор.
- Поверх подготовленной опорной площадки обязательно устраивают горизонтальную гидроизоляцию – она препятствует попаданию почвенной влаги в конструкции здания.
Наибольшей популярностью пользуется строительство столбчатых опор из бетонных блоков – они более прочные и однородные по сравнению с кирпичом.
Такие упрощенные – надземные или мелкозаглубленные фундаменты – обычно используются для легких каркасных или деревянных построек
Чаще всего по этому принципу создают столбчатый фундамент для бани, при этом гидроизоляции опор необходимо уделять повышенное внимание, а пол первого этажа серьезно утеплять
Виды столбчатых фундаментов
По варианту изготовления фундамент столбчатого типа можно разделить на:
- сборный;
- монолитный;
- деревянный.
Сборный вид включает бетонные блоки, кирпич, а также стальные трубы.
Монолитный вид представляет собой железобетон. Строительные материалы, которые используются для производства отдельных элементов, должны отвечать всем предъявляемым требованиям, а также обеспечивать надежность и высокую прочность. Монолитный вид возводится на строительной площадке путем заливки раствора бетона в выполненную опалубку с армированием. Столбы при таком варианте могут иметь квадратное, а также прямоугольное сечение.
Монолитный железобетонный вариант является самым устойчивым при выполнении строительных работ по возведению сооружения.
Глубина заглубления такого варианта обычно не превышает полутора метров. Стандартное расстояние между столбами должно быть не менее 1,5 метров, но не более 2,5 метров.
По заглублению столбчатое основание можно разделить на:
- заглубленный вариант, который располагается ниже уровня промерзания грунта, глубина которого, равна одному метру и более;
- мелкозаглубленный вид чаще всего заглубляется на 50 сантиметров;
- незаглубленный вариант используется только для легких построек, снимается только верхний плодородный слой почвы.
Нижняя часть опоры должна располагаться на 30 сантиметров ниже уровня промерзания грунта.
Основное требование, которое предъявляется к уровню заглубления – конструкция не должна касаться уровня грунтовых вод.
Виды фундамента по варианту сечения:
- Фундамент стаканного типа может возводиться под общественными, а также промышленными сооружениями. Он может выдерживать довольно большие нагрузки. Данный вид имеет ступенчатую форму. Состоит конструкция из основания, которое возводится на песчаной подложке, стаканного подколенника, на который устанавливаются опорные столбы. Такой вариант обеспечивает надежность конструкции, а также более долгий срок службы всего здания.
- Столбы постоянного сечения могут быть использованы для одноэтажных построек с не большим общим весом, которые могут быть выполнены из натурального бруса или каркасных вариантов. Площадь основания не способна выдержать сильных нагрузок.
При необходимости возведения более тяжелого сооружения, а также строительства на неустойчивых грунтах, строители рекомендуют выполнить комбинированный вид – столбчато-ленточный фундамент.
Он сочетает достоинства двух видов фундаментов. Столбы при таком варианте заглублены в грунт, а ленточное основание равномерно распределяет общую нагрузку между сваями. Лента не оказывает никакого давления на грунтовое основание.
Опорно-столбчатый фундамент может быть выполнен из кирпича, стальных, либо асбестовых труб, из монолита, бетонных блоков, а также натурального дерева. Такой вариант позволяет выполнить все работы максимум за три дня. Эта цифра может меняться в зависимости от площади будущей постройки.
