Столбчатый фундамент своими руками пошаговая инструкция, видео

Основные характеристики

Конструктивно опорно-столбчатое основание – это определенное количество столбов из бетона, которые закапывают в грунт на определенную глубину. Расстояние между опорами – 2-3 метра. В верхней части столбов делается обвязка.

Обвязка выполняется деревянным брусом или балками из железобетона. Иногда обвязка осуществляется методом заливки бетоном: в этом случае она представляет собой крепкую монолитную конструкцию.

Столбчато-опорный фундамент отличается от остальных видов оснований, например, ленточно-монолитного тем, что его устройство подходит для домов с легкими стенами – из дерева, каркасных конструкций, пеноблоков.

Технически правильно установленный опорно- столбчатый фундамент своими руками будет надежной и прочной основой, причем за сравнительно небольшие деньги.

Как правило, такой тип основания применяется в строительстве в регионах с неподвижными грунтами, поскольку любое движение почвы придаст конструкции неустойчивость.

Виды опорно-столбчатого фундамента

В зависимости от способа изготовления и от материалов, которые используются, бывают следующие виды основания:

• монолитный (в заранее подготовленную опалубку, в которую помещен каркас из арматуры, заливается бетон). Считается наиболее прочным фундаментом, поскольку он однороден по всему периметру;
• комбинированный (в строительстве используется кирпич, блоки из железобетона или натурального камня). Комбинированный фундамент имеет как свои плюсы -строится достаточно быстро, так и минусы – невысокая прочность из-за швов между блоками.

Стоимость создания фундамента

При расчете стоимости необходимо учитывать не только цену материала и его доставку, но и оплату труда строителей, которые будут выполнять какие-то работы. Если вы решили все работы сделать самостоятельно, тогда необходимо учитывать только стоимость материалов, включая доставку. Чтобы построить столбчатый фундамент своими руками, пошаговая инструкция которого изложена в этой статье (дом 10х10 метров, асбестовые трубы диаметром 200, глубина промерзания 1,5 метра) вам придется потратить  20–25 тысяч рублей без оплаты доставки.

Ростверк свайного фундамента

Ростверк или перемычка, которая укладывается сверху столбов фундамента, является как связующим элементом для всей конструкции, так и надежной опорой под возведения стен.

На любом из видов столбчатого фундамента можно уложить деревянные перемычки, изготовленные из мощного бруса, железобетонную конструкцию или ростверк из металлического проката.

Закрепляются перемычки по-разному, в зависимости от материала изготовления столбиков и самого ростверка.

• Деревянные перемычки чаще всего крепят с помощью анкеров.
• Металлический пояс (швеллер, двутавр или уголок) прикрепляют или сварочными швами, или мощными болтами.
• Железобетонный пояс скреплен с помощью общей арматуры, уже ранее установленной в столбике и проходящей через ростверк, где она скручена проволокой с арматурной решеткой самой перемычки.

Заливка железобетонного ростверка на столбчатом фундаменте

Итак, вывод. Столбчатый фундамент намного экономнее в устройстве, чем монолитный или ленточный. Кроме этого, его вполне можно возвести собственными силами. Если решено сделать к дому легкую пристройку в виде, например, веранды или террасы, то основы лучше и проще, чем столбчатый фундамент, для них просто не найти.

Характеристика столбчатого основания

Частота установки столбов составляет 150-250 см, иногда бывает и реже, но тогда понадобится более мощный монолитный или сборный ростверк из различных материалов, включая бетон, железобетон, металл или дерево.

Столбчатый фундамент своими руками лучше подходит:

• для постройки не тяжелого строения без цоколя;
• к кирпичному дому, когда нужна основа с глубоким заложением, поскольку здесь сплошная основа неприемлема, как неэкономичная;
• когда нужна меньшая осадка, нежели допускает ленточный фундамент;
• при необходимости минимизировать негативное воздействие на основание, вызванное морозным пучением;

Минимальное сечение столбов определяется материалом, из которого они изготовлены:

• бетонные и бутобетонные – 0,4 м;
• каменные – 0,6 м;
• кирпичные над поверхностью земли – 0,38 м, при наличии забирки – 0,25 м;
• бутовые – 0,4 м.

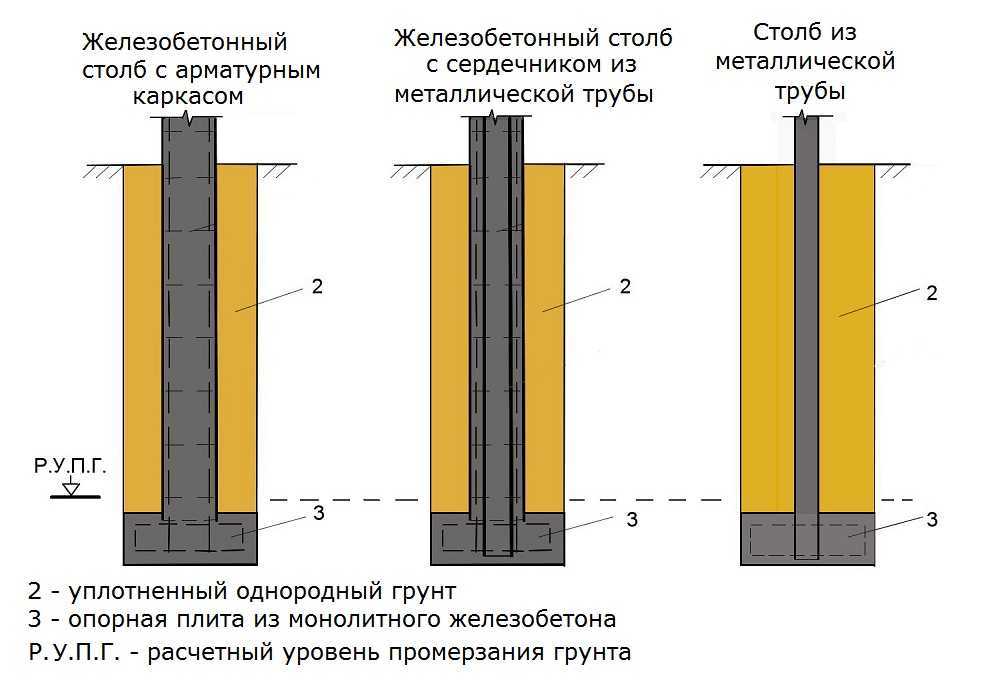

Два варианта столбчатого фундамента.

Это интересно: Русская баня по-черному: объясняем подробно

Как сделать проливной пол?

Проливной пол предназначен для удаления воды в моечном и парильном отделении бани. Его конструкция представляет собой дощатый настил, доски которого неплотно укладывают на лаги.

Во время мытья и уборки вся вода, попавшая на пол, стекает сквозь щели в подполье. Сделать такие полы своими руками несложно.

Требования

Устройство протекающих полов должно отвечать следующим требованиям:

1. Проливной пол должен состоять из идеально ровных досок без прогибов верхней горизонтальной поверхности. В противном случае на ней будет скапливаться влага, что негативно отразится на состоянии древесины.
2. Ширина щелей должна быть не менее 3 мм и не более 5 мм.
3. Лаги делают из бруса, который укладывают на цоколь и промежуточные опоры. Делать это можно по-разному, главное чтобы балки были строго зафиксированы и не имели свободы смещения.
4. Все деревянные детали пропитывают влагостойкими антисептиками. Такие средства можно найти на любом строительном рынке.
5. Половые доски обрабатывают рейсмусом. С верхних продольных граней снимают фаски. Доски должны быть гладкими, чтобы не травмировать босые ступни посетителей бани.
6. Половицы укладывают на лаги без всякого крепежа. Их можно снимать и мыть с последующей просушкой.
7. Между крайними половицами и стенами обязательно выдерживают зазор шириной 20 мм.
8. Оптимальный уклон пола для полноценного удаления воды выдерживает в пределах перепада высоты 1 см на 1 п.г. м поверхности досок.

Инструменты

Для изготовления и установки проливного пола потребуются следующие инструменты:

• пила;
• электролобзик;
• рейсмус;
• шлифмашинка;
• стамески, молоток;
• рулетка;
• угольник;
• уровень;
• карандаш.

Материалы

Для устройства проливных полов потребуется:

• доска сухая обрезная сечением 100 х 25 мм;
• брус 50 х 50 мм;
• рубероид;
• защитная пропитка для деревянного пола.

Пошаговая инструкция устройства

Установка проливных полов состоит из нескольких этапов:

Подготовительные работы

Подготовку под протекающий настил начинают производить сразу по окончании фундаментных работ:

1. В центре моечного и парильного отделения закладывают сливную трубу с трапом. Её выводят за пределы бани в сливной приямок.
2. Грунт вокруг трапа засыпают слоем щебня и песка с последующим послойным трамбованием.
3. Поверх подушки делают цементную стяжку. Выдерживают уклон покрытия от центра вверх по периметру площадки с перепадом высоты 20 – 30 мм.

Во время приготовления цементного раствора для стяжки в него добавляют жидкое стекло. Это делают для получения влагостойкого цементного поддона.

Правильная установка лаг

Лаги устанавливаются следующим образом:

1. Брус распиливают на отрезки равные по длине пролёту между стенами отделения бани.
2. Лаги опирают на цоколь и дополнительные столбики, подкладывая рубероид.

Монтаж половиц

Как производится:

• доски пропускают несколько раз через рейсмус, добиваясь идеально гладкой и ровной лицевой поверхности половиц;
• древесину покрывают пропиткой с помощью кисти;
• половицы укладывают на лаги согласно требованиям к проливным полам (читайте выше).

Возможные ошибки и советы

При самостоятельном возведении полов обратите внимание на следующее:

1. Покупка дешёвой невыдержанной древесины приведёт к тому, что полы, сделанные из неё, быстро придут в негодность. Нужно приобретать только сухие доски и брус.
2. Пренебрегать пропиткой дерева категорически нельзя. Необработанные доски могут деформироваться от повышенного уровня влажности и перепада температуры.
3. Необработанная рейсмусом поверхность досок может со временем начать занозить ступни людей. Перед установкой половиц их лицевую поверхность нужно довести до идеально гладкого состояния.
4. Слабая вентиляция в парном и моечном отделениях бани может вызвать процессы гниения древесины и скопление неприятного запаха. Нужно осуществлять постоянный контроль состояния продухов и вентиляционных отверстий.
5. После каждого посещения бани нельзя оставлять доски во влажной среде, их надо тщательной просушить. Половицы снимают с лаг и выносят на открытый воздух.
6. Чрезмерно плотное примыкание половиц друг к другу даёт возможность задерживаться воде на полу, что приводит к потере геометрии досок. Можно использовать Т-образные полимерные прокладки толщиной 3 – 5 мм, которые вставляют между досками через каждые 400 – 500 мм.

О том, как сделать проливные полы для бани, расскажет видео:

Что собой представляет?

Все сооружения имеют цокольное помещение, даже основанные на столбах, при установлении которых, остается незаполненная площадь. Для защиты этой пустоты от проникновения влажности, холода используются разные методы утепления, в том числе и кирпичные забирки. Такой способ заполнения пространства под цоколем, свойственный непосредственно фундаментам, основанным на столбах или сваях.

Забирка перекрывает пустое место между землей, столбами и нижней частью конструкции дома, чем защищает его от неблагоприятных погодных условий и образовывает цоколь. Закладывается высотой в 30—50 см. Ниже выполнять нельзя, поскольку нарушится вентиляция и возникнет повышенная влажность, которая в итоге приведет к гниению пола. Устройство высокого цоколя обеспечит сохранение тепла в холодные времена года.

Кроме теплоизоляционных свойств, кирпичная забирка выполняет также эстетические задачи.
