Гост 13579-78блоки бетонные для стен подвалов. технические условия

Свойства блоков

Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей

Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей. Среди плюсов функционирования следует выделить такие характеристики:

  • Высокий уровень прочности, долговечности и устойчивости к деформации;
  • Фундаментные блоки не поддаются воздействию биологической среды, а именно таких процессов как плесень, грибки и другие типы бактерий;
  • Обладают устойчивостью к морозу;
  • Имеет высокие показатели по экологическим нормам;
  • Огромный ассортимент, который различают размеры и формы ФБС.

Блоки ФБС, размеры и вес

Если на строительном участке сухой стабильный грунт, задача возведения фундамента существенно упрощается: можно выбрать в качестве материала для основания дома готовые фундаментные блоки. Рассмотрим, что собой представляют блоки ФБС – размеры и вес, виды, условия применения.

  1. Особенности и виды фундаментных блоков
  2. Преимущества и ограничения применения
  3. Как расшифровывается маркировка
  4. Особенности монтажа

Особенности и виды фундаментных блоков

Блок изготавливается следующим образом: в форму заливают бетон М100 или 200, помещают арматуру (не всегда). В раствор добавляют модификаторы, усиливающие определенные свойства – водостойкость, морозостойкость и т.д. Дальше смесь уплотняют вибропрессом и пропаривают в специальной камере.

Полученные изделия отличаются друг от друга весом и габаритными характеристиками. Есть три основных типа:

  • ФБС – фундаментный блок сплошной, т.е. полнотелый. По форме похож на кирпич с пазами, обеспечивающими монолитное соединение элементов между собой. Бетон не армированный;
  • ФБВ – с вырезами под коммуникации;
  • ФБП – частично пустотелый.

Вес блока ФБС больше, чем у остальных видов. Соответственно, несущая способность выше. Изделия оснащаются металлическими петлями для переноски.

ГОСТ на изготовление – 13579-78. Основные технические характеристики бетона:

  • плотность – минимум 1800 килограммов на куб;
  • класс прочности – минимум В 7,5.

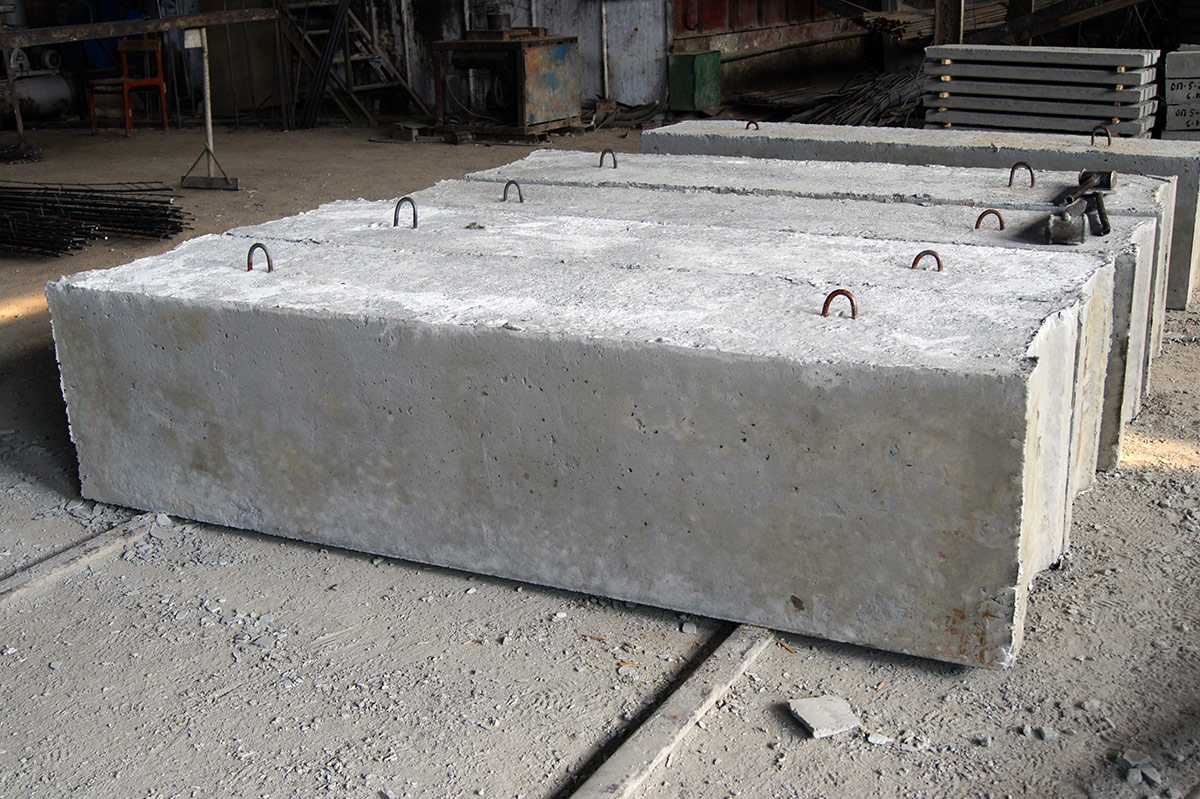

ФБС, оснащенные грузовыми петлями

Преимущества и ограничения применения

Блочный фундамент – сборный аналог монолитного. Любое основание, за исключением свайного, можно либо залить полностью, либо составить из отдельных фрагментов. Достоинства блочного основания:

  • большая скорость возведения – не нужно на каждом этапе ждать созревания бетона;
  • экономичность. Экономия достигается не только за счет отсутствия вспомогательных материалов (опалубки и др.), но и за счет самих ФБ: если проектные расчеты позволяют, плитный фундамент можно сделать не сплошным, а уложить отдельные элементы с определенным шагом.

Несущая способность такого фундамента высокая, но он недостаточно устойчив на плохом грунте – пучинистом, подверженном горизонтальным и вертикальным подвижкам. Если монолитная лента пластична и хорошо компенсирует усадку, то сборная в таких же условиях может растрескаться по швам. На заболоченных участках, на торфяниках вообще предпочтение отдается сваям.

К числу недостатков относится также большой вес фундаментных блоков. Например, ФБС 24 4 6 весит 1,3 тонны. Без тяжелой техники при монтаже не обойтись. Для частной загородной застройки выбирают т.н. изделия ручной формовки, ФБС 2-2-4 – их масса порядка 30 килограммов, а объем равен семи кирпичам. С таким материалом можно справиться вручную. Сборная блочная лента

Как расшифровывается маркировка

Название изделия содержит всю информацию о нем, за исключением массы. Например, ФБС 24 6 6 Т расшифровывается так:

  • ФБС (или В, или П) – тип блока;
  • 24 – длина (округленно);
  • 6 – ширина;
  • 6 – высота;
  • Т – тип бетона (тяжелый).

Кроме Т в конце может стоять П – пористый, т.е. керамзитобетон, или С – силикатный. Выбор последних определяется химическими характеристиками грунта (обводненность, кислотность и т.д.)

Вес фундаментного блока из тяжелого бетона и несущая способность выше, чем у других.

ФБС длина высота ширина масса объем
24-3-6 23,80 5,80 3,00 970 0,414
24-4-6 23,80 5,80 4,00 1300 0,552
24-5-6 23,80 5,80 5,00 1630 0,690
24-6-6 23,80 5,80 6,00 1960 0,828
12-3-6 11,80 5,80 3,00 470 0,198
12-4-6 11,80 5,80 4,00 640 0,265
12-5-6 11,80 5,80 5,00 790 0,331
12-6-6 11,80 5,80 6,00 960 0,398
12-4-3 11,80 2,80 4,00 310 0,127
12-5-3 11,80 2,80 5,00 380 0,159
12-6-3 11,80 2,80 6,00 460 0,191
9-3-6 8,80 5,80 3,00 350 0,146
9-4-6 8,80 5,80 4,00 470 0,195
9-5-6 8,80 5,80 5,00 590 0,244
9-6-6 8,80 5,80 6,00 700 0,293

Масса и габаритные характеристики фундаментных блоков ФБС

Особенности монтажа

Основание под блочный фундамент может быть трех видов:

  • ровная уплотненная площадка, уложена гидроизоляция;
  • хорошо утрамбованная подушка из ПГС 30 см минимум. Ширина – немного больше, чем у блоков;
  • подушка из ПГС 8-10 см с битумным покрытием.

Ленточный фундамент в разрезе

Расчет и установка блоков.

Обратите внимание: при осуществлении подбора в зависимости от ширины стен допускается незначительное свешивание. К примеру, для стен из кирпича допустимы свесы до 40 мм с обеих сторон

Для стен 640 мм подойдут блоки 600 мм, а для стен 510 мм – шириной 500 мм.

Особое значение в выборе типа ФБС имеет характер почвы. Если у нее недостаточная устойчивость, потребуются блоки внушительных размеров. К примеру, на глинистых грунтах используются самые объемные элементы, а на крупнообломочных можно выполнить фундамент из небольших по размеру конструкций.

Советуем изучить подробнее: «Пустотные плиты перекрытия: масса, размеры по ГОСТ и другие технические характеристики, а также виды, маркировка и технология монтажа».

1,18 · 0,5 · 0,58 = 0,34 м3.

Остается только разделить объем всего фундамента на полученную величину объема одного блока.

Обратите внимание: от размеров одного элемента зависят прочность фундамента, технологический процесс монтажа, объем затрат и время выполнения нулевого цикла работ. Вычислив число блоков, можно выполнить их раскладку – развертку основания

На ней изображают, как будут располагаться по высоте фундамента и длине возводимых стен. На чертеже стоит сразу продумать перевязку, которая составляет не менее 25 см. По развертке можно удачно определить и длину используемых блоков. Их необходимо раскладывать так, чтобы не образовывались существенные выпуски

Вычислив число блоков, можно выполнить их раскладку – развертку основания. На ней изображают, как будут располагаться по высоте фундамента и длине возводимых стен. На чертеже стоит сразу продумать перевязку, которая составляет не менее 25 см. По развертке можно удачно определить и длину используемых блоков. Их необходимо раскладывать так, чтобы не образовывались существенные выпуски.

Полезный совет: оптимально, когда на длину одной стены приходится не более 5 элементов.

Пример плана раскладки ФБС

Раскладка ФБС в 3D

Размеры блоков фбс для фундамента коттеджа.

Швы между блоками ослабят прочность конструкции.

Произвести все подсчеты не так сложно, как может показаться.

Для этого понадобится выявить объем возводимого основания и разделить на объем одного изделия.

Результат будет соответствовать нужному количеству материала.

Размеры блоков фбс для фундамента частного коттеджа.

Более важным критерием для такого материала является состояние почвы

Необходимо брать во внимание одну из особенностей блоков – их невысокую монолитность. В отличие от сплошного ленточного изделия блочный фундамент имеет швы, которые ослабляют конструкцию

Что дает знание веса и размеров ФБС для фундамента

Для ФБС блоков, кроме размеров и характеристик прочности, гост нормирует вес. Контроль массы изделий помогает проводить точный и быстрый экспресс-контроль качества производства по основным показателям (прочность, плотность, влагонепроницаемость, морозоустойчивость), так как узнать плотность бетона на строительной площадке порой бывает невозможно.


ГОСТ на блоки ФБС

Показатели веса нужны будут для правильного подбора арендуемой спецтехники для монтажа блоков, для их погрузки и разгрузки, транспортировки и обеспечения хранения изделий. Блоки обычно транспортируются на 10-ти и 20-ти тонных автомобильных платформах.

Плюсы фундаментных элементов

Следует выделить несколько основных преимуществ фундаментных изделий, которые объясняют популярность их использования:

  • Снижение временных затрат на монтаж фундамента. Во время возведения основания с использованием блоков не понадобится заливать бетонный раствор в опалубку, а также ждать набора прочности материала.
  • Стандартные габариты. Благодаря тому, что фундаментные блоки изготавливаются определенных размеров, можно подсчитать, сколько понадобится элементов для возведения основания.
  • Нет необходимости приобретать дорогие расходники.
  • Материал можно выбирать в соответствии с техническими данными.
  • Долгий срок службы. Если провести правильный монтаж блоков и соблюдать условия эксплуатации изделий, такие конструкции прослужат не менее 100 лет.

Такие преимущества обеспечивают надежность и долговечность фундаментных блоков.

ПРИЛОЖЕНИЕ Обязательное

МОНТАЖНЫЕ ПЕТЛИ

Спецификация и
выборка стали на одну монтажную петлю

Марка монтажной петли

Поз.

Диаметр, мм

Длина, мм

Кол.

Масса, кг

П1

1

8AI

970

1

0,38

П2, П2а

2

10AI

1180

0,73

П3

3

12AI

1330

1,18

П4

4

8AI

940

0,37

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

Центральным научно-исследовательским и
проектным институтом типового и экспериментального проектирования жилища
(ЦНИИЭП жилища) Госгражданстроя

Всесоюзным научно-исследовательским
институтом заводской технологии сборных железобетонных конструкций и изделий
(ВНИИжелезобетон) Министерства промышленности строительных материалов СССР

ВНЕСЕН Государственным комитетом по гражданскому
строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета Совета Министров СССР по делам строительства от
30.12.77 № 234

3. ВЗАМЕН ГОСТ 13579-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение
НТД, на который дана ссылка

Номер
пункта

Обозначение
НТД, на который дана ссылка

Номер
пункта

2.9

4.4

4.3

2.7,
2.12,
3.1,
4.8,
5.1,
5.7

4.3

4.1

4.3

2.2,
2.7,
4.1

4.3

4.7

4.3

4.1

4.1

2.3

4.4,
4.5,
4.7

2.4

4.7

СН 165-76

2.3,
2.4

4.5

5. ИЗДАНИЕ (октябрь 2005
г.) с Изменением № 1, утвержденным в ноябре 1985 г. (ИУС 3-86)

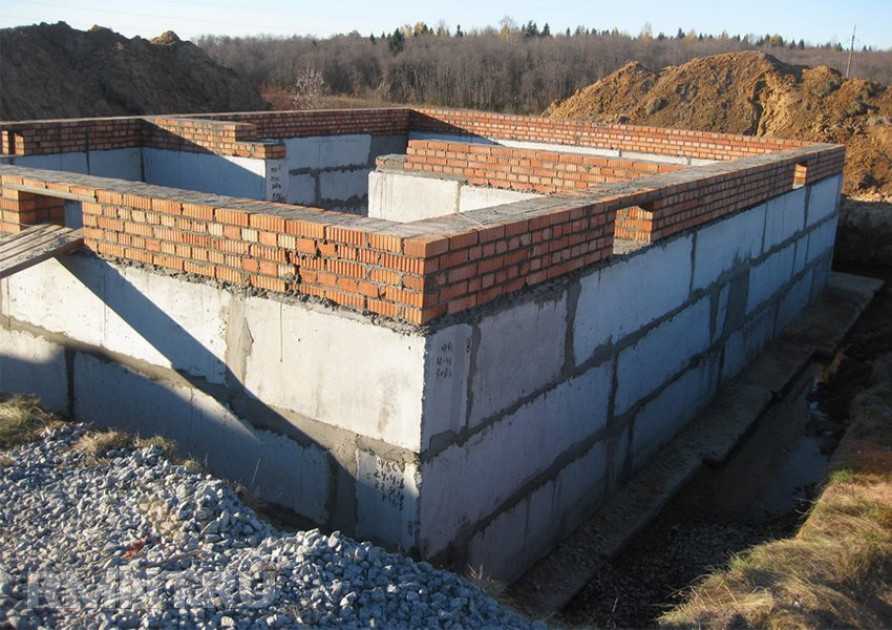

Укладка фундамента

Согласно строительным нормам, монтаж блоков ФБС запрещен в случае заливания дна траншеи водой или засыпания снегом. Чтобы перемещать такие конструкции, понадобится подъемный кран.

Сначала необходимо установить блоки в углы основания, а также в точках соединения с внутренними стенами. Такие блоки являются монтажными маяками. При помощи нивелира следует проверить, как совпадают верхние плоскости этих деталей фундамента. После окончания проверки натягивают бечевку, по которой выставляют промежуточные элементы конструкции. Там, где в проекте указаны места проведения коммуникаций, необходимо оставить отверстия определенного размера.

Перед началом установки все блоки следует очистить от грязи. Монтаж осуществляется с использованием раствора бетона с перевязкой швов. Ряды необходимо смещать, а также использовать доборные блоки. Вертикальные швы следует заполнить раствором, используя штыковую лопату.

Совет! Во время выбора фундаментных блоков следует спросить у продавца сертификат соответствия. Необходимо также потребовать его копию. Такой документ является гарантией соответствия изделия всем стандартам ГОСТа.

Общие черты применения блоков

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта. Затем этой организацией выдается разрешение на покупку и дальнейшую установку блоков. Ведь для каждого типа грунта существуют определенные виды ФБС. Гост. 78 выдвигает список требований и рекомендаций относительно различных земельных типов:

  • Если на территории песчаные грунты, то блоки нужно устанавливать неглубоко, до 0,7 метров;
  • Для щебневой почвы наоборот, нужно помещать ФБС глубоко;
  • Для почвы с примесями глины нужно выбирать самые прочные модели, например, ФБС 24.

В данной статье описана блочная конструкция для фундамента, которая на сегодняшний день считается одной из самых востребованных технологий возведения основания. Также мы изучили типы сборных элементов, размеров, особенности регулирования производства и маркировки. Надеюсь, представленная информация пригодится вам в практической деятельности.

Где применяются ФБС блоки

ФБС блоки получили наибольшее применение при закладке фундаментов и возведении стен дома. Обладая высокой прочностью, надёжностью и долговечностью, данный вид ЖБ изделий идеально подходит как для строительства промышленных объектов, так и для возведения многоэтажных домов.

Рассмотрим основные преимущества и выделим недостатки применения данного вида ЖБ конструкций.

Плюсы и минусы ФБС блоков

Благодаря использованию при производстве ФБС блоков тяжелых марок бетона, эти ЖБ изделия имеют большое количество преимуществ. Среди них в особенности следует выделить:

  • Высокую несущую способность;
  • Надёжность и прочность;
  • Универсальность в использовании;
  • Сейсмоустойчивость;
  • Большую скорость монтажа.

Не лишены ФБС блоки и некоторых недостатков. В частности, это достаточно высокая стоимость, что заметно сказывается на расходе бюджета выделенного на строительство дома. Однако данный минус нивелируется высокой скоростью монтажа фундамента с использованием бетонных блоков.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Материалы, применяемые для
приготовления бетона, должны обеспечивать выполнение технических требований,
установленных настоящим стандартом, и соответствовать действующим стандартам
или техническим условиям на эти материалы.

2.2. Фактическая
прочность бетона блоков (в проектном возрасте и отпускная) должна
соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от
нормируемой прочности бетона, указанной в проектной документации на здание или
сооружение, и от показателей фактической однородности прочности бетона.

(Измененная редакция, Изм. № 1).

2.3. Морозостойкость и
водонепроницаемость бетона должны назначаться в проекте в зависимости от режима
эксплуатации конструкций и климатических условий района строительства согласно СНиП
2.03.01 для тяжелого бетона и
керамзитобетона и СН 165 для плотного силикатного бетона.

2.4. Бетон, а также
материалы для приготовления бетона блоков, предназначенных для применения в
условиях воздействия агрессивной среды, должны удовлетворять требованиям СНиП 2.03.11, а также
дополнительным требованиям СН 165 для блоков из плотного силикатного бетона.

2.5. Классы бетона по прочности на
сжатие, марки бетона по морозостойкости и водонепроницаемости, а при
необходимости и требования к бетону и к материалам для его приготовления (см.
п. 2.4),
должны соответствовать проектным, указываемым в заказах на изготовление блоков.

2.6. Поставка блоков потребителю должна
производиться после достижения бетоном требуемой отпускной прочности (п. 2.2).

2.7.
Значение нормируемой отпускной прочности бетона блоков в процентах от класса по
прочности на сжатие следует принимать равным:

50 — для тяжелого бетона и
керамзитобетона класса В 12,5 и выше;

70      »          »            »     класса
В 10 и ниже;

80      »   керамзитобетона    »     В 10  »     »

100 »     плотного силикатного бетона.

При поставке блоков в холодный период года допускается
повышать значение нормируемой отпускной прочности бетона в процентах от класса
по прочности на сжатие, но не более:

70 — для бетона класса В 12,5 и выше;

90      »        »          »     В
10 и ниже.

Значение нормируемой отпускной прочности
бетона следует принимать по проектной документации на конкретное здание или
сооружение в соответствии с требованиями ГОСТ
13015.

Поставку блоков с отпускной прочностью
бетона ниже прочности, соответствующей его классу по прочности на сжатие,
производят при условии, если изготовитель гарантирует достижение бетоном блоков
требуемой прочности в проектном возрасте, определяемой по результатам испытания
контрольных образцов, изготовленных из бетонной смеси рабочего состава и
хранившихся в условиях согласно ГОСТ 18105.

2.5 — 2.7. (Измененная редакция, Изм.
№ 1).

2.8. При отпуске блоков потребителю
влажность керамзитобетона не должна быть более 12 %.

2.9. Монтажные петли блоков
должны изготовляться из стержневой горячекатаной арматуры гладкой класса A-I
марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ас-II марки 10ГТ по
ГОСТ 5781.

Арматуру из стали марки ВСт3пс2 не
допускается применять для монтажных петель, предназначенных для подъема и
монтажа блоков при температуре ниже минус 40 °C.

2.10. Отклонения в миллиметрах размеров
блоков не должны превышать:

по длине………………………………………………………………………………………… ±
13

по ширине и высоте………………………………………………………………………. ±
8

по размерам вырезов……………………………………………………………………… ±
5

2.11. Отклонение от прямолинейности
профиля поверхностей блока не должно превышать 3 мм на всю длину и ширину
блока.

2.12. Устанавливают
следующие категории бетонной поверхности блоков:

A3 — лицевой, предназначенной под
окраску;

А5 — лицевой, предназначенной под отделку
керамическими плитками, укладываемыми по слою
раствора;

А6 — лицевой неотделываемой;

А7 — нелицевой, невидимой в условиях
эксплуатации.

Требования к качеству поверхностей блоков
— по ГОСТ
13015.

(Измененная редакция, Изм. № 1).

2.13. (Исключен, Изм. № 1).

2.14. В бетоне блоков, принимаемых
согласно разд. 3,
не допускаются трещины, за исключением местных поверхностных усадочных, ширина
которых не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона
и 0,2 мм в блоках из керамзитобетона.

2.15. Монтажные петли должны быть очищены
от наплавов бетона.

Расчет и укладка

Расчеты количества необходимых элементов для фундамента проводятся довольно просто. Для этого понадобится определиться с общим объемом фундамента и с объемом одного элемента. В процессе расчетов можно получить нужное количество строительных изделий заданных параметров.

Не следует думать о количестве этажей здания. Заводской блок имеет достаточную прочность, чтобы соорудить на нем дом из 5 этажей. Более критичным для такой конструкции является состояние почвы. Необходимо учитывать такое свойство блочных конструкций, как невысокая монолитность. Блочные основания выполняются со множеством швов, что сказывается на его прочностных характеристиках.

Перед установкой блоков ФБС на дно подготовленной траншеи монтируют пояс армирования. На него приходится большая доля нагрузки от почвы во время зимнего пучения. При создании высокого основания профессионалы советуют выполнять армированный пояс через каждые 2 ряда блоков.

Лучшим для фундамента из блоков является такое основание, которое представляет собой грунт из песка крупной фракции. Водоносный слой в этом случае должен залегать довольно глубоко. Поскольку подобных условий практически не встретить, в таких случаях блочный ростверк следует усилить.

Блоки для фундаментов

ГОСТ 13579 78: «Блоки стен подвалов» — является основным документом, регламентирующим производство сборных изделий из бетона, использующихся для строительства подвалов и технических подполий. Мы вкратце ознакомим вас с этим стандартом.

Согласно данному документу, производятся три конструктивных типа блоков:

Типы фундаментных блоков Особенности их конструкции


Сплошные блоки стен подвалов ГОСТ

Аббревиатура ФБС расшифровывается, как фундаментный блок сплошной.Это самый популярный вид блоков, использующихся как в гражданском, так и промышленном строительстве.

Есть и ещё одна конструктивная разновидность сплошных блоков — это ФБВ. От ФБС они отличаются лишь продольным ступенчатым вырезом. Такая конструкция позволяет укладывать на них дверные перемычки, и пропускать под потолком подполья различные коммуникации.

Блоки ФБВ, при тех же параметрах высоты и толщины, могут иметь только минимальную длину 880 мм. Доборных блоков этого типа не бывает.


Пустотные фундаментные блоки ФБП

Данный вид блоков имеет замкнутые пустоты, открытые вниз. На их изготовление уходит меньше бетона, благодаря чему снижается вес изделий, и соответственно, их цена. А зачем заказчику платить больше, используя полнотелые блоки, если дом, к примеру, одноэтажный, и фундамент не требует большого запаса прочности?

2380*400*580 мм

2380*500*580 мм

2380*600*580 мм

Итак:

  • Маркируются фундаментные блоки с помощью буквенно-цифрового обозначения, где заложены: тип блока; округлённый размер изделия, выраженный в дециметрах; и вид бетона, из которого он изготовлен.
  • Например, изделие марки «ФБС 24.3.6 – Т» обозначает: сплошной блок размером 2380*300*580 мм, из тяжёлого бетона. Кстати, в производстве фундаментных блоков могут использоваться и лёгкие, и силикатные бетоны. В этом случае, в маркировке будет обозначена буква «Л» или «С».
  • Прочность бетонов, используемых в изготовлении фундаментных блоков, должна чётко соответствовать определённым показателям. Для тяжёлых и лёгких бетонов это класс В3,5; для силикатного бетона – В12,5. В случае, когда прочность на сжатие отличается от указанных норм, фактическая цифра должна быть указана в маркировке перед литерой, обозначающей вид бетона.


Маркировка и складирование блоков типа ФБС

Внутреннего армирования блоки ФБС не имеют. Из арматуры в них только монтажные петли, но и к ним предъявляются определённые требования. Арматура, применяемая для этой цели, должна быть не ниже класса 8АI, а сама петля иметь строго обозначенную конструкцию.

Монтажные петли располагаются в 30 см от торцов изделия, и могут быть как на его поверхности, так и спрятанными заподлицо в специальных выемках. Самые короткие блоки (длиной 880 мм), могут изготавливаться и без монтажных петель.

Понятие ФБС

ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве

ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве. Среднестатистического потребителя такие блоки привлекают в качестве материала для монтажных работ по созданию жилых домов. Данная аббревиатура имеет такую расшифровку: фундаментные блоки стеновые. Более экономичного и практичного материала на сегодняшний день не существует.

Данные изделия, создаются из цемента выше М 50, который имеет высокую прочность и стойкость к морозу. Производство происходит выливанием их в формах, от которых и отталкиваются размеры ФБС. Стоит отметить, что данные требования прописаны в 78 и 85 статье Гост 13579.

Ориентировочная стоимость

Фундаментные конструкции довольно часто применяются для строительства гражданских объектов. Самый маленький из них (ФБС-6.3.6) стоит 500 рублей за 1 элемент. Эти элементы являются доборными.

Самыми популярными среди потребителей являются блоки ФБС, имеющие ширину 60 см. Именно такая толщина фундамента выбирается для постройки жилых сооружений.

Изделия с пустотами продаются менее активно. Такие конструкции обычно отличаются ценой на 15% выше полнотелых конструкций. Это можно объяснить большей трудоемкостью заливки таких изделий.

Блоки с вырезом в заводских каталогах не представлены. Чтобы получить такое изделие, придется делать индивидуальный заказ.

Достаточно часто встречаются объявления о продаже б/у блоков. Однако не стоит ориентироваться на их невысокую стоимость. Лучше посоветоваться с опытным специалистом. Мастер сможет грамотно оценить состояние таких блоков и даст совет относительно их приобретения.

Технические и эксплуатационные особенности ФБС

Производитель стеновых изделий обязан соблюдать гост 13579-78, требования которого относятся к геометрии и размерам элементов. Само изделие является параллелепипедом, и изготавливается из перечисленных выше марок бетона. Промышленные блоки фбс должны иметь предельно минимальную плотность 1800 кг/м³, не иметь пустот, а также иметь технологические углубления (пазы) для арматуры по вертикали при укладке на раствор. Бетон для изготовления изделия должен быть класса ≥ В 7,5.

Процесс производства включает в себя уплотнение рабочей смеси на вибрационных столах. Требования гост к ФБС изделиям предполагают соблюдение точности размеров, в частности, длина изделий должна быть точно 2380, 1180 и 880 мм, ширина – 300-400-500-600 мм, высота – 280 или 580 мм. В маркировке фундаментные блоки размеры используют в дециметрах, округление происходит до большей цифры. Обозначение «ФБС 24.4.6» расшифровывается следующим образом: длина 2380 мм, ширина 400 мм, высота 580 мм. Символ «С» означает сплошную форму. Это – самый большой железобетонный блок из выпускаемых, он имеет массу 19600 кг. Но монтаж блоков любого размера и марок требует применения спецтехники, так как даже самый легкий блок вести не меньше 260 кг.


Укладка блоков автокраном

Если завод изготавливает блоки меньшего веса, но с маркировкой «Т» (тяжелый), то изделия в этом случае сделаны из керамзитобетона (должны быть промаркированы символом «П») или из силикатобетона (маркировка «С»), или просто они некачественно изготовлены и могут иметь пустоты и прочность ниже заявленной. Чтобы установить соответствие заявленных характеристик актуальному гост, требовать у производителя сертификат и другие сопроводительные документы.

Размеры фундаментных стеновых блоков влияют на такие характеристики всего объекта, как:

  1. Прочность сооружения на фундаменте из ФБС;
  2. Сложность и скорость технологического процесса монтажа изделий;
  3. Время строительных работ, начиная с «нулевого» цикла и до сдачи объекта;
  4. Стоимость ФБС.


Фундамент на влажном грунте Размеры элементов должны соответствовать таким свойствам и характеристикам грунта и объекта, как:

  1. Свойства грунта – влажность, прочность, пучинистость, скалистость;
  2. Размеры несущих стен и потолочных межэтажных перекрытий;
  3. Масса сооружения;
  4. Прочность основания;
  5. Тип укладки блоков;
  6. Общая площадь фундамента.

Также выбор среднего размера изделий и их общее количество для строительства фундамента зависит от длины стен, и принимается в среднем за 4-5 единиц на длину длинной стены основания.


Устройство фундамента на ФБС

На неустойчивых и пучинистых грунтах рекомендуется применять блоки больших размеров. К примеру, фундаменту на глине, суглинке или скалистом грунте подходит применение блоков ФБС 24.6.6. – это самый большой размер. Песок и супеси требуют использование менее тяжелых изделий марки ФБС 12.6.6-Т согласно гост.

Марка Длина, L (см) Ширина, B (см) Высота, H (см) Класс Металл Объем, м3 Масса, кг Морозо-устойчивость Водонепро-ницаемость
ФБС 9.3.6-Т 118,0 30,0 58,0 В7,5 0,76 0,146 0,35 F50 W 6
ФБС 9.4.б-Т 118,0 40,0 58,0 В7,5 0,76 0,195 0,47 F 50 W6
ФБС 9.5.6-Т 118,0 50,0 58,0 В7,5 0,76 0,244 0,59 F 50 W 6
ФБС 9.6.6-Т 118,0 60,0 58,0 В7,5 1,46 0,293 0,70 F 50 W 6
ФБС 12.4.3-Т 118,0 40,0 28,0* В7,5 0,74 0,127 0,31 F 50 W 6
ФБС 12.5.3-Т 118,0 50,0 28,0* В7,5 0,74 0,159 0,38 F 50 W6
ФБС 12.6.3-Т 118,0 60,0 28,0* В7,5 0,74 0,191 0,46 F 50 W 6
ФБС 12.4.6-Т 118,0 40,0 58,0 В7,5 1,46 0,265 0,64 F 50 W6
ФБС 12.5.б-Т 118,0 50,0 58,0 В7,5 1,46 0,331 0,79 F 50 W 6
ФБС 12.6.6-Т 118,0 60,0 58,0 В7,5 1,46 0,398 0,96 F 50 W6
ФБС 24.3.б-Т 238,0 30,0 58,0 В7,5 1,46 0,406 0,97 F 50 W 6
ФБС 24.4.6-Т 238,0 40,0 58,0 В7,5 1,46 0,543 1,30 F 50 W 6
ФБС 24.5.6-Т 238,0 50,0 58,0 В7,5 2,36 0,679 1,63 F 50 W 6
ФБС 24.6.6-Т 238,0 60,0 58,0 В7,5 2,36 0,815 1,96 F 50 W6

* размер используется редко


Размеры и устройство стенового изделия

Размер блоков ФБС по ширине не обязательно должен равняться ширине несущих стен. ГОСТ допускает выдвижение блока или стены наружу на расстояние до 10 см, а если поверхность выступает с обеих сторон, то до 6 см. Чтобы кладка получилась плотной и оптимально скрепленной перевязыванием, в одном фундаменте необходимо использовать ФБС разного размера. Изделия, уложенные правильно, минимизируют неровности поверхности комбинированного основания, а также выполняют роль направляющих плоскостей для дальнейшего возведения стен.

Блоки ФБС: размеры изделий

Независимо от марки, используемой в производстве блоков, серийные размеры обычно представлены стандартные. При необходимости покупки блоков нестандартных размеров нужно заказывать их на заводе или искать доборные элементы.

Стандартные размеры ФБС:

  • Длина – 88, 118, 238 сантиметров.
  • Высота – 28, 58 сантиметров.
  • Ширина – 30, 40, 50, 60 сантиметров.

У каждого блока должна быть маркировка, определяющая длину, ширину/высоту в дециметрах. Данные параметры обязательно должны соответствовать ГОСТу 13579-78. Наличие букв рядом с размером указывает на тип бетона, из которого произведены элементы.

ГОСТ предполагает, что ФСБ производят в 15 типоразмерах. Основная характеристика габаритов – ширина, которая варьируется в пределах от 30 до 60 сантиметров. Длина может быть в трех вариантах, высота обычно стандартная (за исключением блока длиной 118 сантиметров, высота которого всегда равна 28 сантиметрам). Элемент самого маленького размера имеет 88 сантиметров длины, 30 высоты и 58 ширины, самого большого – 238/60/58.

Устройство фундамента из блоков

Есть несколько типов фундаментов, при строительстве которых можно использовать бетонные блоки. Это ленточный, свайный и столбчатый. Технологии мало в чем отличаются, но некоторые особенности все-таки есть.

Ленточный фундамент из блоков

Вариантов устройства ленточного фундамента из блоков может быть несколько:

  • На подсыпку из песка и гравия ставятся блоки ФБС, далее они устанавливаются по правилам кирпичной кладки — с перевязкой (так, чтобы вышестоящий элемент перекрывал своим «телом» шов, расположенный ниже). Этот вариант может использоваться на надежных плотных грунтах.
  • На подсыпку устанавливаются «подушки» — блоки ФЛ, а сверху уже ставят ФБС. Тут грунты могут быть и сыпучие: «подушка» распределит вес.

    Устройство сборного блочного фундамента с подушкой

  • В качестве основания делают монолитную ленту, на нее ставят блоки ФБС. Такая конструкция имеет повышенную надежность (по сравнению с чисто блочным вариантом). Подходит под тяжелые дома. Для повышения стабильности опоры дополнительно можно сделать еще один армированный монолитный пояс — примерно на середине высоты фундамента. Это актуально для сооружений с цокольным этажом или для глубоко заглубленных фундаментов.

Можно ли такие фундаменты делать из блоков 20*20*40 см. Если это небольшое по весу сооружение, и грунты подходят, то ответ «да». Особенно хорошо будет себя чувствовать в этом случае сруб из бревна или бруса. За счет эластичности древесины будут компенсированы возможные подвижки. К тому же этот материал — легкий, и прочности небольших по габаритам блоков, будет достаточно для поддержания этого веса.

Использование блоков для свайных и столбчатых оснований

Для свайных фундаментов используют железобетонные изделия разного сечения: круглого, квадратного, многоугольного. Они углубляются до прочных слоев грунтов, которые могут вынести вес дома. Верхняя часть свай объединяется ленточным основанием, на которое будут опираться стены. Этот тип фундамента хорош на сложных сыпучих или сильно пучнистых грунтах.


Свайный фундамент из бетонных блоков

Столбчатые фундаменты имеют схожую геометрию. Только глубина залегания у них намного меньше. Есть мелкозаглубленные (выше уровня промерзания) виды и с заложением ниже уровня промерзания. Меньшая глубина компенсируется большей площадью основания: столбы, как правило, шире. Тут, как и при возведении сборного ленточного фундамента, возможны варианты:

  • Уложить на подсыпку «подушку» — ФЛ, а сверху ставить блоки подходящего размера. Этот вариант хорош на склонных к пучению грунтах: расширенное основание будет стабилизировать состояние здания.
  • На подсыпку сразу укладывать блоки марки «Ф». Этот вариант менее стабилен, подходит для зданий небольшой массы.

    Столбчатый фундамент под баню, сложенный из бетонных блоков

Масса изделий

В ГОСТе, который регулирует характеристики блоков ФБС, нормируются не только габариты и прочность изделий. В специальной документации предусмотрен учет массы изделий. Нужен он для проведения контроля качества. Это объясняется тем, что в условиях стройки оценивать плотность материала не представляется возможным.

Масса блоков нужна и для оптимального подбора погрузочной техники. Кроме того, от этого показателя зависит выбор средств, транспортирующих строительные материалы. ФБС обычно перевозят при помощи 10-ти или 20-титонников.

Прочность и долговечность фундамента зависит от многих параметров, включая правильный расчет количества и габаритов отдельных элементов сборных конструкций. В качестве одного из самых популярных вариантов устройства фундамента является создание основания из бетонных изделий.

Для таких конструкций не нужно сооружать опалубку, а высокая прочность изделий гарантируется технологическими особенностями их изготовления. Бетон в процессе создания пропаривают и подвергают вибрированию.

Во время строительства оснований на слабых грунтах фундаментные блоки устанавливают на специальные подушки. Такие изделия представляют собой плиты в виде призмы, которые способны существенно снизить нагрузку на почву.

Помимо устройства оснований для домов, такие изделия применяют при сооружении эстакад, пандусов и заборов. ГОСТ, который регулирует условия изготовления блоков, принят еще в 1978 году.

Стоимость и качество

Точно сказать, сколько стоит тот или иной фундаментный блок, можно только после обзвона нескольких заводов в вашем регионе. Цены отличаются значительно. Причем солидная разница может быть даже у производителей в одном регионе. Дело может быть в марке бетона. Тут уже вам нужно спрашивать и сравнивать. Не поленитесь попасть на каждое производство и осмотрите, оцените блоки, представленные там, по следующим параметрам:


Качество фундаментных блоков для ручной кладки нужно проверять

  • Геометрия. Все блоки должны быть одинаковыми, грани ровными и четкими. Желательно также чтобы поверхности тоже имели минимум изъянов или не имели их вообще.
  • Заявленную плотность можно сравнить в домашних условиях (речь о небольших блоках 20*20*40 см). Их нужно взвесить, сравнить габариты и вес. Высчитать плотность. Для керамзитобетона она не должна быть ниже 1800 кг/м3, для бетонов — не ниже 2000 кг/м3. Только такие можно использовать для фундаментов.
  • Потом проведите краш-тест: бросайте блоки с одинаковой высоты на твердую поверхность. Они ни в коем случае не должны рассыпаться, сколы должны быть минимальными.

Эти несложные манипуляции позволяют определить качество бетонных блоков. Только не забудьте, какой из них принадлежит какой фирме (подпишите, или пронумеруйте).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Советы мастера
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
