Бетонная подготовка под фундамент: строительные нормы и правила подбетонки

Щебневая

Такая «подготовка» считается более экономичной, так как щебень стоит дешевле цементного состава. Щебневая прослойка должна быть высотой не меньше 20 см. В процессе укладки подбетонки обязательным условием является тщательная трамбовка (желательно с применением вибротрамбовочного оборудования).

Если говорит о недостатках «подготовки», то технология укладки щебневой подбетонки под фундамент считается не надежной. Дело в том, что такая подложка недостаточно жесткая, поэтому дальнейшие работы по монтажу фундамента на таком основании будут выполнены не на самом высоком уровне. Однако, если вы не планируете строить многоэтажный дом, то такой подбетонки будет вполне достаточно для хозяйственного блока или бани.

1. Подготовьте рабочую поверхность и уложите на нее щебень.
2. Разровняйте его с помощью лопат.
3. Утрамбуйте и уплотните подушку по всей поверхности.
4. На полученную подбетонку нанесите слой битума, для получения хорошей гидроизоляции. Если хотите сэкономить, то вместо битума можно использовать рубероид или полиэтилен, однако эти материалы обладают более низкими гидроизоляционными показателями.

Применение тощего бетона

Использование бетонной смеси для фундаментной подготовки относится к более дорогостоящей технологии, чем применение щебенки. В этом случае материал основы представляет собой смесь из 5-6% цемента с классом прочности до В15 и наполнителей в виде песка, гравия или щебня. При этом каменных материалов должно быть в 3-4 раза больше. Более подробно о этом растворе можно почитать здесь.

Что касается точного состава тощего бетона, он следующий:

• 2200 кг песка;
• 160 кг цемента;
• Около 75 л воды.

Толщина бетонного слоя зависит от типа грунта, весовой нагрузки от здания, уровня грунтовых вод, глубины промерзания и может находиться в пределах 50-100 мм. Перед заливкой бетона в фундаментную траншею или котлован укладывают мембрану и засыпают слой щебня или песчано-щебеночную смесь толщиной 100-400 мм. После трамбовки насыпную подушку накрывают еще одним мембранным слоем для того, чтобы при заливке бетона цементный раствор не уходил вниз.

В качестве наполнителя для приготовления бетона допускается использовать керамзит. Однако в этом случае количество цемента необходимо удвоить. Такая смесь обладает определенными теплоизолирующими свойствами, но стоит дороже и приготовить ее сложнее.

Использование профильной мембраны

Одна из основных задач такой подготовки, это препятствие преждевременному высыхания бетонного раствора, включая и просачивание воды в грунт. Для решения этой задачи на современном рынке продается такой вид изоляции как профильная мембрана. Скорость монтажа и низкая цена являются основными преимуществами этого материала. Однако, многие строители сомневаются в ее надежности.

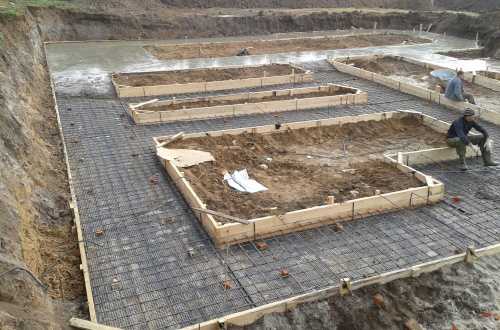

Бетонная подготовка под плитные фундаменты

Опорная основа для монолитной фундаментной плиты укладывается по всей площади застройки. Под бетон необходимо насыпать щебеночно-песчаную смесь, которую можно сделать самостоятельно или купить уже готовую. Подстилающий слой из песка и щебня необходимо выровнять, хорошо утрамбовать и покрыть мембранным полотном, но которое и будет заливаться тощий бетон.

На плотных устойчивых грунтах допускается применять для устройства фундаментной подготовки сухую цементно-песчаную смесь без щебня. Для этого на каждый мешок цемента (50 кг) добавляют 700 кг песка и хорошо перемешивают. После этого смесь высыпают в котлован, выравнивают в горизонтальной плоскости и поливают водой через распылитель. Для обеспечения необходимой влажности во время схватывания рекомендуется накрыть материал пленкой.

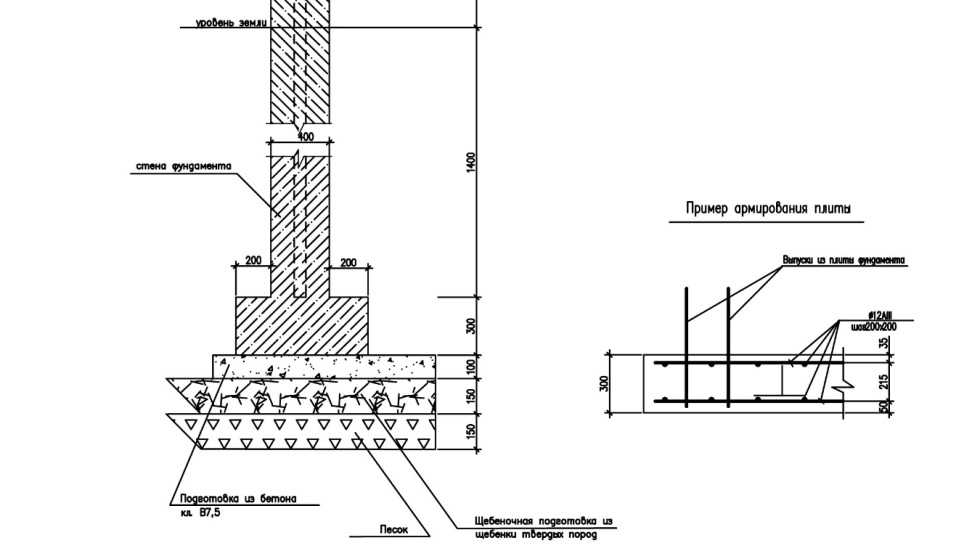

Подготовка под монолитный ленточный фундамент, 5 этапов

После выполнения разметки в соответствии с проектом и выемки грунта на необходимую глубину под всеми стенами, приступают к устройству фундаментной подготовки:

• дно траншеи выравнивают и уплотняют с помощью трамбовки;
• насыпают щебеночный слой толщиной 50-100 мм, уплотняют его и накрывают слоем геотектиля;
• устанавливают опалубку из досок шириной 150-200 мм, с установкой упоров на стенки траншеи;
• для увеличения прочности по всей длине укладывают стальную армирующую сетку из проволоки 6-8 мм с размером ячейки не более 150 мм;

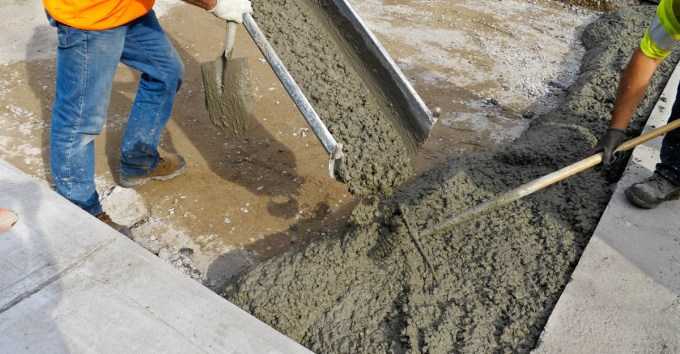

• заливают тощий бетон до верхнего уровня опалубки и уплотняют его с помощью виброплиты.

Укладка геотекстильного полотна предотвратит протекание цементного раствора из бетонной смеси вниз и обеспечит качество фундаментной подготовки. Допускается заменить полотно заливкой слоя горячего битума, но такой слой обойдется дороже. Армирующая сетка должна быть приподнята над полотном на 5 см, опираясь на камни или специальные пластиковые опоры. Расстояние от крайней проволоки до стенки опалубки должно быть не менее 25 мм.

Какая должна быть толщина

Песчаная подушка ― основание, созданное искусственным путем. Изготавливается непосредственно под фундаментом. Форма и размеры рассчитываются индивидуально с учетом конкретных параметров опорной площадки.

Расчет производится с учетом природно-климатических факторов (типа и глубины промерзания почвы, высоты пролегания подземных вод), типа обустраиваемого фундамента, вида возводимого сооружения и его веса.

В нормальных инженерно-геологических условиях под ленточный фундамент разрешается формирование подушки толщиной 15 см. Согласно российским стандартам, высота утрамбованного слоя должна быть от 10 до 30 см.

Устройство плитного фундамента подразумевает подсыпку песка 10-15 см слоем.

В устройстве столбчатого и свайного оснований используется песчано-гравийная прослойка шириной до 30 см.

В отдельных случаях она достигает 60 см.

Посмотрите видео:

Толщину подушки сооружаемой на участках с высоким уровнем грунтовых вод (заболоченной местности), рассчитывает специалист. Обустройство обычной прослойки в таких случаях неэффективно. Повышению эффективности способствует принятие дополнительных мер: прокладка водоотводов, дренаж.

Армирование углов и примыканий

Особое внимание нужно обращать на армирование углов ленточного фундамента. Углы и примыкания — это слабые места ленты

Неопытный частный застройщик скорее всего в углах сделает обычное перекрещивание стержней продольной арматуры. Это неверно!

Неправильное армирование углов ленточного фундамента: прямые пруты продольной арматуры просто перекрещены между собой.

Армирование в углах ленточного фундамента усиливается гнутой арматурой. Используется арматура, загнутая в виде формы буквы Г либо в виде формы буквы П. На большинстве сайтов выложены вот эти схемы армирования углов и Т-пересечений (примыканий):

Как видно, нигде нет простых крестообразных пересечений, везде либо П-гнутая либо Г-гнутая арматура. Причём пруты арматуры в виде буквы Г идут с одного «бока» ленты и переходят к другому. На схемах d — это диаметр арматуры, шаг — это расстояние между поперечными прутами арматуры.

Отмечу, что на некоторых схемах смущает расстояние 50d, например, на второй схеме нижний отрезок 50d. При большой ширине ленты Г-образный элемент будет слишком мало заходить в нахлёст к другим прутам. Например, если d=14 мм, то 50d = 700 мм = 70 см, т.е. при ширине ленты 50 см получится лишь 20 см нахлёста, что, по-моему, маловато.

Ниже я нарисовал схемы армирования угла и примыкания для ряда продольной арматуры из трёх прутов.

Какие бывают виды подготовки основания

Основание бывает 3 видов:

• песчаная и щебеночная;
• бетонная;
• мембранная.

Песчаная и щебеночная

Наиболее дешевый, но наименее долговечный вариант. Подходит для деревянных домов. Песок убережет постройку от пагубного воздействия влаги, так как благодаря его слою фундамент находится на том же уровне, что грунтовые воды. Поэтому такие подбетонки выбирают для участков со сложным грунтом. Подушку из песка, щебня или гравия делают толщиной 20-60 см. По дну котлована придется расстелить геотекстиль, если уровень грунтовых вод высокий.

Песок используют с зернами величиной 2-2,5 мм, лучше всего подойдет гравистый дробленый. В нем не должно быть органических остатков, иначе подушка быстро заилится. Подсыпку выполняют слоями, через каждые 50 мм необходимо делать уплотнение виброплитой или трамбовкой. Песок предварительно проливают водой. Более надежное основание получается из бетонной плиты, поэтому для жилого дома лучше установить ее.

Бетонная подушка

Этот тип потребует больших финансовых вложений, но они оправданы. Для ленточного и плиточного фундамента бетонная подготовка — лучший выбор. При их монтаже используется тяжелый армирующий каркас, который требует прочной основы. Есть два способа выполнить бетонную подушку. Первый — залить жидким битумом щебеночный слой, а второй — сделать из бетона низких марок. Если на участке нет грунтовых вод, будет достаточно 10-сантиметрового слоя.

Перед укладкой на дно котлована засыпают песок или щебень, а сверху бетонную подушку гидроизолируют битумом, водонепроницаемыми пленками или рулонными материалами. Если подбетонку не армируют, ее оптимальная толщина 15-20 см. Армирование увеличит прочность конструкции, в таком случае можно уменьшить толщину подушку на 6 см.

Подготовка с геомембраной

Материал появился на рынке недавно. Новшество заключается в шипованном профиле, который служит как для гидроизоляции, так и для укрепления грунта. Производители обещают, что с геомембранами будет меньше усадочных трещин за счет перераспределения усилий при передаче нагрузки основанию. Фибру укладывают на песчано-щебеночный слой, предварительно выложив геотекстиль. Мембранные швы сваривают. Геомембрана прочна, хорошо выдерживает перепады температур.

Устройство основания для фундамента

Если попытаться установить бетонное основание непосредственно на щебень, без отсыпки песка, часть ленты или плиты фундамента окажется перегруженной, а часть останется без нагрузки. В подобной ситуации бетонная отливка фундамента достаточно быстро перейдет в неустойчивое состояние, будут образовываться трещины и деформации.

Функции песчаной отсыпки

Песок играет роль клея и эластичной подушки, позволяющей компенсировать и распределить все усилия, в том числе при вспучивании грунта или осадке основания фундамента.

Песчаный материал, используемый при подготовке и отсыпке основания, должен отвечать определенным требованиям и критериям:

• Наилучшим считается гравистый песок, очень крупный и чистый, отсыпки из такого материала обладают наименьшим удельным весом, но при этом легко пропускают воду;
• Минимальное количество включений глины, земли, известковых и солевых загрязнений;
• Песок не должен содержать любых форм органики, ила, торфа, остатков растений – всего, чем богаты природные водоемы. При использовании в подготовке основания такого материала через определенный период времени песчаная подушка превращается в плотный водонепроницаемый слой грязи, насыщенный продуктами разложения органики.

Совет! Качество песка легко проверить с помощью подручных средств. Например, если в вырытую в грунте ямку, засыпанную песком, вылить 5-6 литров воды, то при хорошем качестве вода уйдет за несколько минут, в грязном песке на поверхности останется лужица.

Классическое устройство основания под фундаменты из щебеночного материала

В классическом варианте технология подготовки подушки под бетонную плиту или ленту использует щебень, как материал, обеспечивающий дренаж и жесткую основу. Поэтому основание отсыпают, как минимум, одним слоем щебенки. Использование щебеночного материала требует немалых затрат, связанных с покупкой стройматериала, доставкой и проведением планировочных работ. Несмотря на всю дороговизну и дефицитность высококачественной щебенки, отказаться от ее использования в подготовке основы под фундамент невозможно.

В случаях, когда в процессе планировки поверхности бульдозерами или экскаваторами извлекаются и перемещаются большие объемы грунта, для выравнивания уклона основания применяются щебеночные насыпи. Идеально выровнять гравийную подушку удается не всегда, поэтому строители зачастую применяют промежуточное бетонирование или бетонную подготовку. По сути, это тонкий слой бетона, уложенный на песчано-щебеночное основание подушки и идеально выровненный по горизонту.После такой подготовки достаточно просто уложить гидроизоляцию и слой утеплителя.

Если грунт обладает высокими несущими характеристиками, технологию подготовки можно значительно упростить. В этом случае устройство основания под фундаменты песчаного выполняется в упрощенном порядке. На выровненный и утрамбованный слой песка укладывается полиэтиленовая пленка, отсыпается слой мелкого гравия или отсева, после утрамбовки выполняется укладка слоя гидроизоляции и утеплителя. На следующем этапе выполняется укладка арматуры и заливка раствора бетона.

Готовим идеальный раствор

Для того чтоб создать оптимальное устройство из бетона рекомендуется использовать марку В 7,5, который имеет название тощий

Для того чтоб создать оптимальное устройство из бетона рекомендуется использовать марку В 7,5, который имеет название тощий. Это объясняется тем, что раствор получается небольшой концентрации связки. Лучше всего его применять для подпольного покрытия основания.

Давайте рассмотрим более подробно компоненты для приготовления раствора первого вида. Если рассчитывать расход на 1 куб. м, то для приготовления смеси нам пригодится:

• 160 кг цемента;
• 2200 кг речного песка;
• Примерно 75 литров воды.

На территории строительного объекта равномерно распределяют песок, поверх него цемент. Далее граблями и другим специализированным инструментов нужно создать из них однородную смесь. Обрызгиваем водой этот слой и хорошенько утрамбовываем. Для того чтоб обеспечить равномерное высыхание можно накрыть пленкой.

IV. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ ПРОЦЕССА

4.1. При устройстве щебеночного основания, обработанного битумом способом пропитки, выполняются следующие операции: первая россыпь щебня — 40 — 70 мм

; уплотнение катками; первый розлив битума по щебеночному основанию; вторая россыпь щебня 20 — 40 (25) — 40мм ; уплотнение катками; второй розлив битума по щебеночному основанию; третья россыпь щебня 10 — 20 (25)мм ; уплотнение катками щебеночного основания.

4.2. Работы рекомендуется выполнять механизированным отрядом.

4.3. Организация рабочего места

А-1 — А-5, М-1 — М-7 — места нахождения рабочих; 1

— автосамосвал;2 — самоходный распределитель щебня Д-337А;3 — легкий каток;4 — автогудронатор Д-251;5 — автосамосвал с навесным распределителем;6 — тяжелый каток;I — завоз и распределение самоходным распределителем щебня первой фракции;II — уплотнение щебня первой фракции;III — розлив битума, распределение щебня второй фракции и его уплотнение;IV — розлив битума, распределение щебня третьей фракции и его уплотнение.

4.4. График трудового процесса

Виды и технология производства работ при устройстве подготовки

Устройство подбетонки под фундамент, а точнее, несущего основания будущего фундамента включает в себя несколько видов работ:

• песчаная и щебеночная засыпка;
• бетонная плита из бетона класса В7,5-В15;
• слой из профильной мембраны.

Толщина каждого слоя и характеристики применяемых материалов, а также необходимость каждого слоя определяется проектной документацией, выполненной на основании проведенных расчетов. В них учитываются факторы:

• класс грунта на участке строительства;
• этажность, высотность будущего здания;
• назначение сооружения;
• класс сейсмической опасности для района строительства.

Песчаная подготовка

Песчаная подготовка без дополнительных слоев подходит для частного строительства, например, для деревянного дома или хозяйственных построек. Высота подготовки 200-300 мм, используется песок с размерами зерен 2-2,5 мм, речной или морской, чтобы в нем не было глинистых включений. Перед началом работ с поверхности снимается растительный слой. Для защиты от грунтовых вод перед подготовкой по дну котлована необходимо расстелить геотекстиль, затем засыпается строительный песок, утрамбовывается послойно и его поверхность выравнивается строительным уровнем. Верхний слой окончательно уплотняется.

Щебеночная подготовка

Подготовка из щебня выполняется для сооружений из монолитного железобетона. Она выполняется поверх песчаной подготовки или по дну котлована, после снятия растительного слоя почвы. В основном используется щебень фракции 20-40 мм. Если по проекту требуется значительная толщина щебеночного слоя, более 300 мм, возможен вариант, когда нижний слой выполняют из материала фракции 40-70 мм, а верхний, после тщательной утрамбовки виброкатками или виброплитой нижнего слоя, насыпают из щебня 20-40 мм, который также трамбуют. В случае наличия на участке слабых природных грунтов, а также негативных результатов экологических и геологических изысканий, в проект включаются дополнительные мероприятия по замещению природного грунта щебнем, толщина слоя при этом достигает 1500 мм. Щебень насыпают слоями по 50-100 мм, тщательно уплотняют, добиваясь максимальной жесткости и прочности. После финишной утрамбовки и выравнивания, весь щебень необходимо пролить горячим битумом.

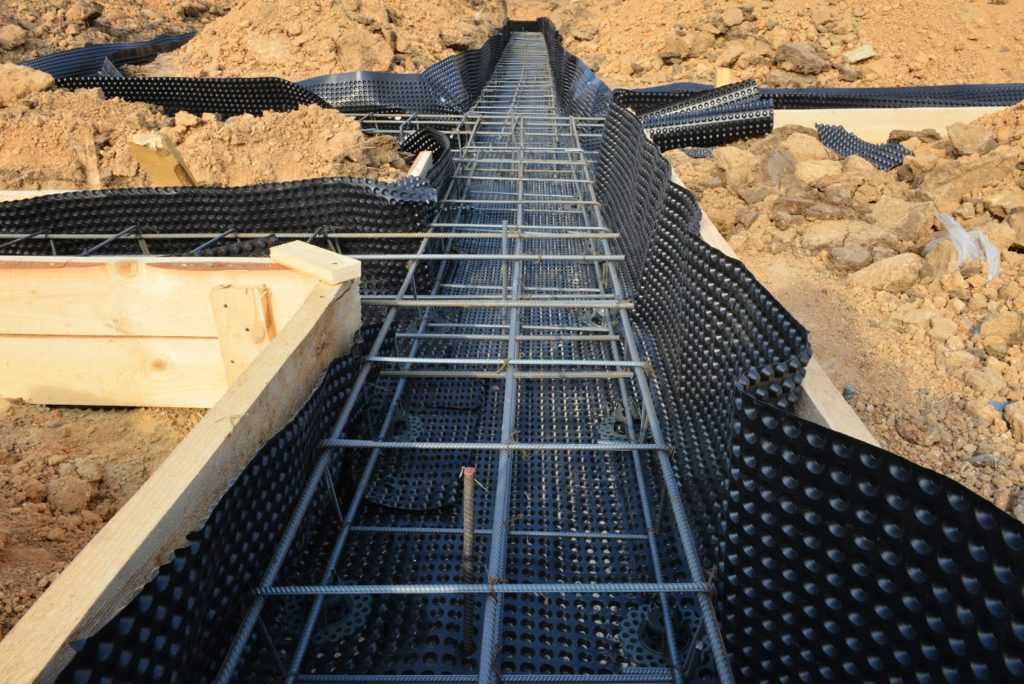

Мембрана

Профильную мембрану называют современным аналогом рубероида, который раньше использовали повсеместно. Недавно созданный материал выполняется из полиэтилена высокой прочности, снабженный ребрами жесткости, выступами и шипами. Именно благодаря выступам мембрана перераспределяет давление грунта по всей площади фундамента и исключает возможность появления локальных очагов давления, которые могут разрушить конструкцию.

Технология укладки мембраны в качестве подготовки под фундамент включает в себя следующие работы:

1. На дно подготовленного котлована укладывается слой из утрамбованного щебня толщиной 100 мм.
2. Слой заливается выравнивающей заливкой цементным раствором с последующей обработкой праймером.
3. На поверхность наносится битумный клей, на который внахлест крепится мембрана. Швы дополнительно проклеиваются.

Уложенная по слою щебня и выравнивающей цементной стяжке профильная мембрана может служить как самостоятельная подготовка под фундамент, без бетонной подготовки, если уровень грунтовых вод располагается значительно ниже уровня отметки котлована. В этом случае работы по гидроизоляции плиты фундамента не производятся и от бетонной подготовки можно отказаться.

Бетонная подготовка

В случае близкого расположения грунтовых вод к поверхности, а также возведения многоэтажных зданий проектом предусматривается полный комплекс работ по устройству подстилающих слоев под фундамент, который помимо песчаной и щебеночной подготовки, включается в себя бетонную плиту из тощего бетона класса В7,5 или В15 толщиной 100 мм. Необходимость армирования бетонной подготовки определяется расчетом на основании собранных на фундамент нагрузок. В случае армированной плиты ее толщина может быть увеличена до 150-200 мм. Технологическая последовательность работ включает в себя следующие этапы:

1. На слой утрамбованного щебня укладывается в 2 слоя полиэтиленовая пленка. Она предупреждает попадание бетонной смеси в нижележащие слои.
2. Горизонтально укладывается арматурная сетка, обычно из арматуры диаметром 6-8 мм.
3. По периметру будущего фундамента с учетом отступа от края плиты на 100-150 мм устанавливается опалубка, которая будет удерживать бетон.
4. Заливается бетонная смесь в подготовленную опалубку. Тело бетона вибрируется.

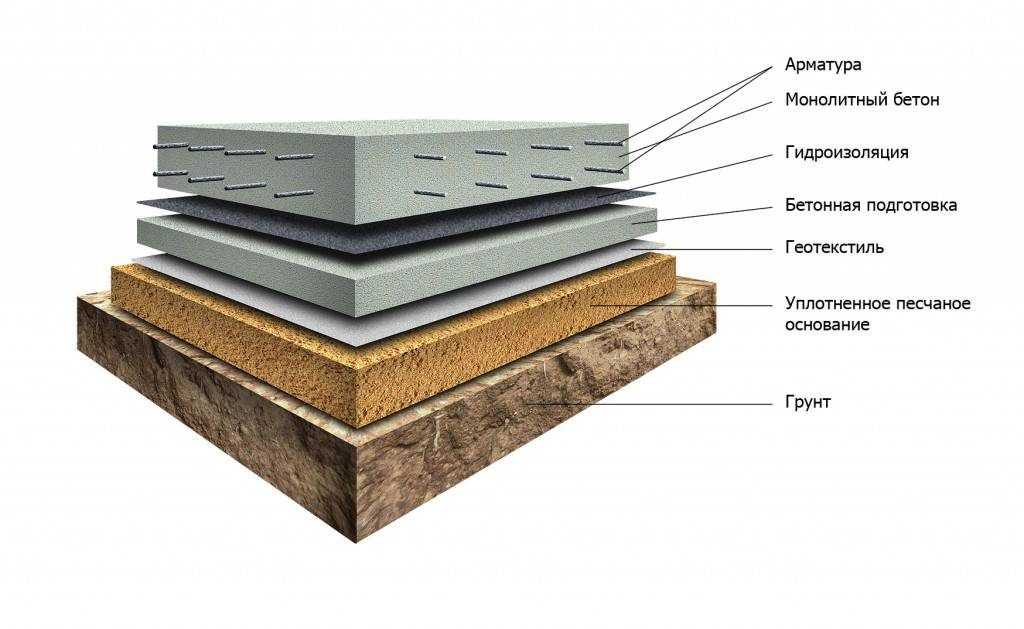

Технология устройства бетонной подготовки под фундамент

Данная технология нечасто применяется в рядовом жилом строительстве, так как мероприятия достаточно трудоемкие и обходятся дорого. Но именно она считается наиболее прочной среди подоснов из других составов. Бетонная подготовка устраивается по такому же принципу, что и фундамент здания, только слой будет в несколько раз тоньше.

Заливка подушки состоит из следующих этапов:

1. Выемка грунта.
2. Укладка и трамбовка песчаного слоя.
3. Устройство гидроизоляции.
4. Заливка тонкого слоя цемента.
5. Строительство опалубки.
6. Выкладка горизонтального армирующего слоя.
7. Заливка бетонной подушки.
8. Штыкование.
9. Высыхание.

Придерживаясь именно такого порядка работ, можно гарантировать устойчивость здания к землетрясениям, подмывам грунта, промерзания почв, сползания и оседания основы. С такой подготовкой значительно уменьшается вероятность возникновения трещин в фундаменте, разрушения дома и провалов. Подбетонка удерживает влагу в еще не застывшем растворе. Если вода будет просачиваться в грунт, то корректно процесс затвердевания вряд ли пройдет, а свойства бетона не будут раскрыты полностью.

Для чего нужно монтировать подбетонку

Подбетонка выполняет целый ряд полезных функций, а именно:

• Создает слой гидроизоляции. Благодаря этому в процессе заливки фундамента жидкий цементный раствор не будет протекать. Кроме этого, влага в стяжке будет распределяться равномерно и основание не потрескается при высыхании.
• Позволяет создать для черновой бетонной основы ровную поверхность. Благодаря этому расход цементно-песчаного раствора уменьшается.
• Защищает фундамент от грунтовых вод.
• Перераспределяет давление, оказываемое почвой и наземными частями строения.
• Позволяет производить более качественное армирование.
• Исключает усадку постройки.

Кроме этого, подобный амортизирующий слой значительно улучшает прочность и долговечность всей конструкции. Фундамент, уложенный на подбетонку, проще «переживает» зиму.

Из всего вышесказанного становится очевидно, для чего нужна подбетонка, поэтому перейдем к разновидностям этих плит.

Преимущества подбетонной подготовки

Слой тощего бетона в 10 см сумеет выровнять все неровности, которые допущены в ходе выполнения земляных работ. Использование данной технологии позволяет легко и удобно монтировать арматурные каркасы, согласно проектным положениям. Также основание из тощего бетона исключат контакт металла с грунтом, а, следовательно, его коррозию.

Подбетонка облегчает разметку осей, привязку стен и других конструкций. По сути, этот слой служит дополнительной гидроизоляцией, которая при сооружении фундамента и застывании бетона не дает «цементному молочку» вытечь в грунт. В результате фактическая марка материала не снижается, и в процессе используется тот объем стройматериала, который запланирован в проекте. Данную технологию можно использовать, практически, на любых участках застройки. Обустройство подбетонки во время затвердевания фундамента обуславливает удержание влаги, что делает процесс максимально корректным.

Подушку из щебня можно выбирать, если грунт на дне котлована тщательно утрамбован, а уровень грунтовых вод находится ниже уровня проведения подготовительных работ. Но в этом случае лучше обустраивать дополнительную гидроизоляцию. Также вам придется постараться с арматурой, чтобы она заняла адекватное проекту положение.

Технология регламентируется тремя нормативами: СНиП2.02.01-83, СНиП13330.2012 и СНиП50-101-2004. Эти документы предписывают осуществлять проектирование и расчеты в соответствии: с типом грунта, с особенностями окружающей застройки, с учетом реальных нагрузок, с учетом класса сейсмичности района и экологическими требованиями местных властей.

Как выполняется бетонная подготовка

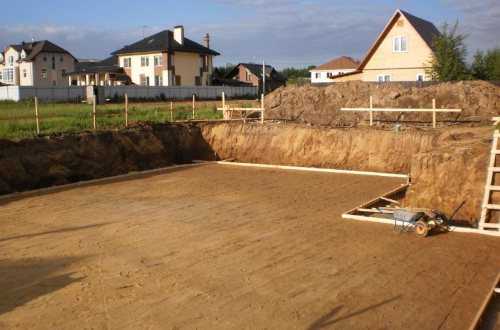

Утрамбовываем тщательно грунт в траншее или котловане и выравниваем его

Необходимо сразу сказать, что подбетонка не является обязательным элементом конструкции. Если ваш объект не масштабен, грунт на участке плотный, рельеф – ровный, а черновое основание предусматривает тугую стальную стяжку, выполнять работу не экономично и не практично, поскольку дополнительные усилия никак не повлияют на результат.

Выравниваем дно траншеи щебнем мелкой фракции и утрамбовываем

Если бетонная подготовка целесообразна, то ее обустройство нужно начинать с рытья траншеи и утрамбовки ее дна. Ее глубина складывается их толщины подушки и толщины подбетонки. На дно траншеи высыпается расчетное количество песка и камня, которые также утрамбовываются. Далее необходимо слой гидроизоляции. Это может быть битум, рубероид или пленка. Бетонная подготовка под монолитную ленту должна выступать за пределы подземных конструкций на 10 или 15 см. С учетом этих значений должна формироваться и песчано-щебеночная подушка.

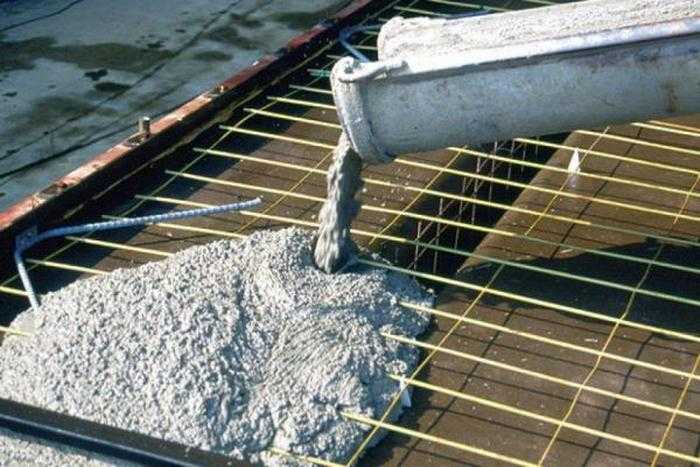

Заливаем бетон марки М100 в опалубку, выравниваем

Важно в первые дни схватывания бетона поливать водой, при помощи распылителя (не струей). По истечению двух, трех дней опалубка снимается и можно наносить гидроизоляцию и выставлять арматурный каркас под ленточный фундамент

Как залили бетон не забывайте поливать его водой, иначе бетон не созреет, а высохнет

Формирование опалубки и арматурного каркаса

Для того, чтобы фундамент работал в виде «перевернутой буквы Т» необходимо армирование. На этом этапе необходимо выставить опалубку. Для бетонной подготовки достаточно использовать доски 150х40, которые кольями закрепляются в горизонтальном положении. Затем на дно созданной конструкции выкладывается арматура, согласно проекту. По завершению работы начинается замешивание тощего цементного раствора, где содержание самого цемента не велико. В качестве наполнителей используются щебень и песок. Готовый материал заливается в опалубку. Его также нужно утрамбовать, чтобы выгнать воздух с помощью вибратора.

Верхний слой подбетонки нужно выровнять, и накрыть пленкой, которая предотвратит интенсивное высыхание поверхности. В зависимости от плотности грунта, толщина бетонной подготовки может варьироваться от 6 до 10 см. Строительные нормативы рекомендуют не допускать уклона конструкции более 5 мм на 1 метр длины ленточного фундамента. Если вы хотите добиться надежной увязки подбетонки с фундаментом, целесообразно установить вертикальные металлические стержни, чтобы они возвышались над поверхностью от 20 до 30 см.

Практически в каждом строительном проекте предполагается проход по таким конструкциям коммуникаций. Их можно сделать на следующем этапе возведения объекта с помощью болгарки или бурения. Но рациональней «заложить» такие отверстия во время обустройства бетонной подготовки – в сыром растворе. Это сэкономит время и денежные средства.

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

• Незаглубленные – глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
• Малозаглубленные – к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
• Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

• бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
• красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
• комбинация бетона и бутового камня;
• монолитный железобетон;
• блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
• древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод “на глаз”, лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Img by OakleyOriginals – flickr

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Img by Ashley Basil – flickr

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.
