Работы по монтажу свайного фундамента своими руками
Для монтажа ж/б свай понадобятся определенные материалы, инструменты, выполненные заранее расчеты и проект. Если самостоятельно просчитать параметры трудно, можно воспользоваться онлайн-калькуляторами либо услугами профессионалов.
Выбор типа свай
В соответствии со способом погружения свай в грунт различают несколько видов опор. Выбирать конкретный тип нужно с учетом особенностей грунта, глубины залегания опор, наличия нужной техники и инструмента. Так, к примеру, если создается основание для тяжелого дома, опоры будут одни. Когда же проектируется на сваях, выбирают совершенно иные варианты.
Типы свайных фундаментов:
- Забивные – погружение обычно сплошных квадратных опор в грунт разными вдавливателями, погружателями, молотами
- Оболочечные – полые сваи, которые заглубляются вибропогружателем и потом заливаются бетоном
- Винтовые – стальные опоры ввинчиваются в почву благодаря имеющимся на поверхности специальным лопастям
- Набивные – самый простой вариант, когда в выбуренное предварительно отверстие в грунте с установленной в него арматурой (либо без нее) заливают бетонный раствор
Сваи могут располагаться в грунте по-разному: по отдельности в важных узлах основания, лентами по периметру стен, кустами в точках для массивных конструкций, полем с целью поддержки ростверка.
Сами сваи могут быть сделанными из металла, дерева, бетона, железобетона. По наличию внутри пустоты опоры бывают сплошными и полыми, по диаметру – квадратными, круглыми, сложной формы, по наличию опоры – висячими и опорными.
В частном строительстве обычно используют железобетонные набивные, винтовые стальные сваи. Наиболее распространены такие типы фундамента, как свайно-винтовой и буронабивной.
Разметка участка
После того, как геологические изыскания завершены и проект готов, необходимо подготовить объект. Площадку для строительства тщательно очищают от мусора, выравнивают, размечают. Проектное положение свай выносится на объект с использованием геодезических инструментов (нивелир, теодолит), отмечается деревянными кольями и веревкой (внешний периметр, габариты ростверка).
Бурение ям
Траншеи роют как угодно – можно использовать небольшой бур (особенно если опоры устанавливаются на значительную глубину). Высота траншеи должна составлять минимум 1.5 метра, диаметр – от 15 до 40 сантиметров. С целью увеличения уровня устойчивости здания к пучению диаметр скважины в процессе расширяют (подошва 40-60 сантиметров, на поверхности – 20).
Если фундамент бурится своими руками, к буру привязывают уровень – вертикаль нужно контролировать после каждого оборота.
Между опорами дома минимальное расстояние составляет сумму трех сечений опор: так, если диаметр свай 40 сантиметров, минимальный шаг составляет 120 сантиметров. Но эти все расчеты выполняют до того, как производят бурение, как забивают сваи и т.д.
Установка опалубки
Опалубку делают из цементных труб или деревянных досок. Конструкция выполняется на сыпучих и слабых грунтах для препятствования разрушению стенок. Если грунты плотные, достаточно выполнения опалубки лишь над поверхностью земли, чтобы сделать оголовок. Каркасом может выступить гидроизолированная асбестоцементная труба или рулон рубероида.
Изготовление арматурного каркаса
Прежде, чем залить сваи бетоном, их нужно армировать. Для этого используют стальные пруты сечением 12 миллиметров. Прутья соединяют через каждый метр поперечными стержнями или вязальной проволокой сечением 8 миллиметров. Чтобы обеспечить связь с ростверком, каркас делают минимум на 10 сантиметров длиннее, чем свая (потом края связывают с арматурным каркасом ростверка).
Заливка бетона
Сваи из бетона для фундамента своими руками сделать несложно. Материал также можно приготовить самостоятельно либо заказать готовым с завода. Сваи заполняют бетоном слоями, обязательно вибрируют или уплотняют куском арматуры. После того, как бетон застыл, монтируют опалубку для монолитного ростверка.
Бетонные сваи и созданный на их основе фундамент – прекрасная возможность построить прочное, надежное, долговечное здание. При условии правильно выполненного проекта, соблюдения технологии и определенных знаний все работы можно выполнить самостоятельно.
Область применения и разновидности технологии
Что такое буронабивные сваи (опоры) – ответ содержится в самом вопросе. Сначала в почве бурят отверстия, затем их заполняют бетоном и армирующими каркасами. Нижним основанием буронабивная свая опирается на несущие (твердые) пласты почвы (обязательно ниже уровня промерзания). После обустройства опор, они могут быть связаны между собой железобетонной лентой (ростверком). В результате всех работ получается ленточный фундамент с буронабивными сваями, для обустройства которых в настоящее время применяют следующие технологии:
- После бурения в скважину соответствующего диаметра под давлением подают специальный глинистый раствор, который образует на стенках плотную корку. Затем глинистую смесь удаляют из скважины, в нее опускают арматурный каркас и заполняют бетонным раствором.
- Осуществляют бурение скважины специальным приспособлением – полым шнеком, через который подают цементный раствор. Затем в залитую скважину под давлением опускают арматурный каркас.
- Бурение скважин без выемки грунта при помощи специальных установок, позволяющих делать уплотнение грунта с помощью раскачки и трамбовки.
- После бурения скважины в нее устанавливают обсадную трубу, которую используют в качестве опалубки для железобетонной опоры.
Обсадные трубы для буронабивных свай
Обсадные трубы – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию
Использование предполагается в двух вариантах:
- Изготовление фундамента с обсадными трубами – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию. Есть технологии, при которых труба после заливки извлекается. Методика используется при возведении зданий в условиях повышенной плотности застройки для минимизации риска повреждения рядом стоящих строений.
- Без обсадных труб – технология использует применение глиняной болтушки, укрепляющей стенки скважины и не допускающей их осыпания. Чаще всего данный тип подходит для устройства свайного поля для укрепления уже существующей основы.
Для строительства фундамента в проблемных грунтах СНиП 2.02.03-85 регламентирует использование только стальных труб, которые противостоят разнообразным нагрузкам. Срок эксплуатации изделий достигает 50 лет, но имеются недостатки:
- Подверженность процессам коррозии, что снижает длительность службы труб;
- Стоимость труб довольно высока.
Изучение характеристик грунта
Несущая способность буронабивных свай
Очень важный этап, в процессе которого определяются показатель прочности грунта на участке возведения здания, глубина залегания грунтовых вод, глубина промерзания грунта и глубина нахождения прочного грунта на который можно информация собирается за счет выработки шурфов или бурения разведочных скважин. Причем делать это нужно в нескольких точках в пределах пятна застройки здания и надо знать много тонкостей, например, обязательно изучить грунт в самом низком месте планируемого расположения готовы это все сделать? Или на глаз по верхнему слою прикинете состав грунта, его тип, консистенцию и др. характеристики, что бы определить прочность грунта?
Безусловно есть много информации и таблиц, но что бы в них хорошо ориентироваться нужно немного быть геологом.
Расчет нагрузки на фундамент
Здесь все проще. Нужно только посчитать сколько будет весить ваш дом с учетом снеговой, дождевой и полезной нагрузки, не забыть добавить к этому запас правильный расчет веса здания должен учитывать:
- толщину, высоту и материал изготовления стен и перегородок
- толщину, площадь и материал изготовления перекрытий
- вес кровли (тут, как говориться проще взвесить, чем посчитать)
К этому нужно добавить временные нагрузки (как минимум это снеговая и полезная), это ведь только кажется, что снега на крыше не очень много, но если перевести в кг, то может выйти и в 30-40% от веса же нагрузка — это то, что планируется к размещению внутри здания и она может быть очень вариативна, потому что кто-то хочет поставить аквариум на 500 л, кто-то захочет камин на два этажа, кто-то бассейн и т. п.
И если всего этого не учесть, то результат может быть очень печальным.
Кто-то скажет, а давайте брать по максиму — такой подход тоже возможен, только приводит к очень высокой стоимости фундамента в результате, а это ни кому не нравится.
Расчет буронабивных свай Расстановка свай
И здесь тоже нет ничего сложного, делим рассчитанную нагрузку на несущую способность выбранной сваи и получаем кол-во свай. Осталось их правильно распределить по пятну застройки здания и все.
Только какую сваю выбрать? Они бывают круглого сечения, прямоугольного (это, конечно, не случай буронабивного фундамента, но бывают ведь), разных диаметров, разной глубины залегания, с подошвой и без и еще ряд моментов, которые нужно учесть, а про них еще ведь и знать надо.
Как же их распределить правильно? Ну то, что они по углам должны быть это понятно, а то, что, например, между сваями должно быть не менее трех диаметров свай, мы можем и не знать, а может мы еще чего-то не знаем?
Определение ростверка и типа его армирования.
Здесь вообще все просто. В методиках говориться что «Геометрические характеристики ростверка не столь критичны, главное, чтобы обрез фундамента соответствовал ширине будущей стеновой конструкции, а высота не была меньше рабочего слоя бетона с учетом расположенной арматуры и защитного слоя.» Вот и все. Только откуда мы возьмем рабочий слой бетона? Каким образом нужно учесть расположение арматуры и защитного слоя, а что вообще за защитный слой?А про расчет армирования я даже и упоминать не буду.
Итог
Калькулятор расчета количества бетона
Мы представили вам формулы и примеры ручного расчета бетона для разных конструкций. Но в интернете несложно найти множество разновидностей калькуляторов, которые могут значительно упростить вашу задачу. К тому же, такие программы могут учитывать куда больше данных, таких как количество арматуры, марку бетона и другие моменты.
Соответственно, на выходе будет получаться более точный результат. Но не стесняйтесь сверять их со своими расчетами. Ведь мы не можем знать, насколько правильно написана программа для калькулятора.
Надеемся, наша статья поможет вам сэкономить. Если остались вопросы, можете задать их нашим менеджерам. Они проконсультируют вас по количеству и маркам необходимого для ваших целей смеси и ознакомят с ценами на бетон.
Сферы применения
В промышленном и гражданском строительстве устройством буросекущих свай решается ряд задач, связанных с укреплением несущей способности фундаментов зданий и сооружений, расположенных в районах с плотной застройкой и в стесненных условиях в непосредственной близости от инженерных коммуникаций. Их применяют не только для ограждения котлованов, но и в других элементах с особыми условиями строительства:
- Устройство опорных оснований ленточных фундаментов.
- Стены подземных паркингов, складских помещений.
- Укрепление стен и фундаментных оснований объектов, находящихся в аварийном состоянии или исторических памятников архитектуры.
- Строительство подземных тоннелей железнодорожного полотна, автомагистралей, метрополитена, пешеходных переходов.
- Возведение фильтрационных дамб, плотин и других гидротехнических сооружений.
- Укрепление береговой линии и осыпающихся склонов.
Устройство защитного сооружения «стена в грунте» используется не только в строительстве. В экологии опоры БСС выполняют функцию надежного барьера, защищающего почвенный грунт от вредного воздействия промышленных отходов химического производства. Этим методом строятся стены шламонакопителей металлургических заводов, отстойников нефтеперерабатывающих комбинатов и других подземных сооружений хранения продуктов переработки крупных промышленных гигантов.
Такой же технологией пользуются в защите грунтов от горизонтальных смещений, возникновения оползней и деформации почвы от поперечных усилий.
Укрепление стен котлована в условиях плотной городской застройки.

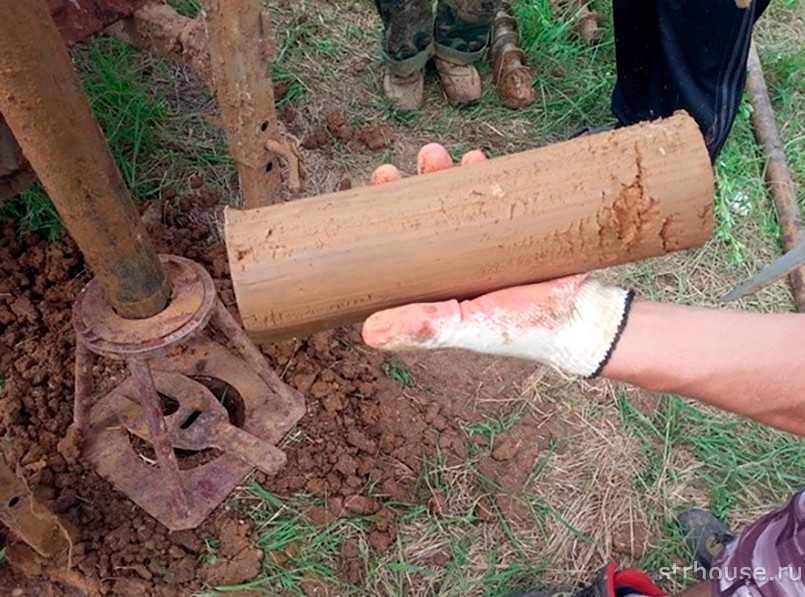

Как использовать данные геологической разведки

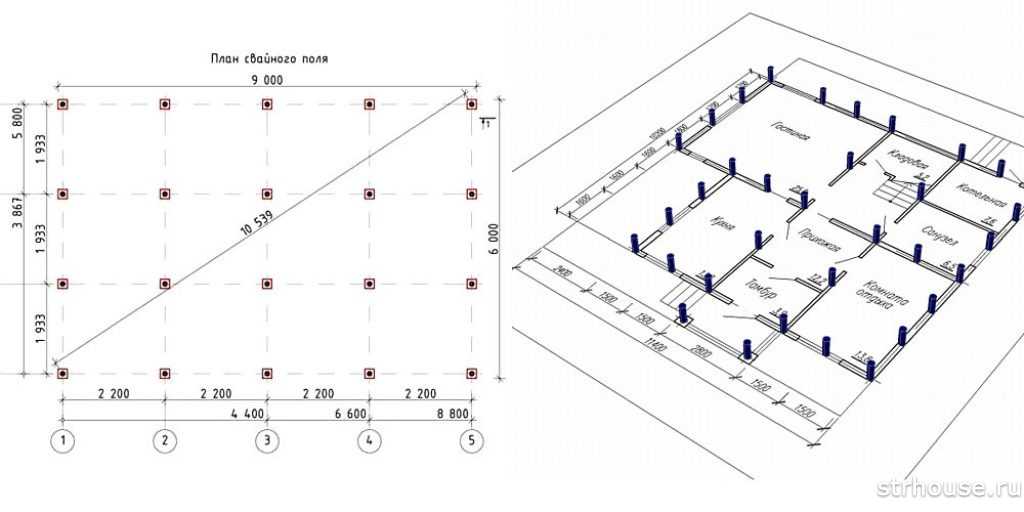

Поле буронабивных свай
После того как проведена геология местности – самостоятельно или нанятыми специалистами – можно приступать к определению начальных геометрических характеристик свай.
Нас интересуют тип грунта, показатель коэффициента неоднородности грунта, глубина промерзания и уровень расположения грунтовых вод. Схема расчета несущей способности буронабивной сваи для различных типов грунтов находится в приложениях СП 24.13330.2011.
Глубина заложения сваи должна быть как минимум на полметра ниже глубины промерзания, чтобы предотвратить воздействие морозного пучения грунтов на опорную часть колонны. Средняя глубина промерзания в центральной полосе России 1,2 метра, значит, минимальная длина сваи должна составлять в таком случае 1,7 метра. Значение меняется для отдельно взятых регионов.
Некоторые грунты, характеризующихся как слабые, высокопучинистые и просадочные, не подходят для устройства свайных фундаментов – для них больше подходят ленточные или плитные фундаменты. Определить тип грунта, а также тип совместимого фундамента, значит исключить скорое разрушение конструкций. Показатели неоднородности грунта, указанные в таблицах вышеперечисленных нормативных документов, используются в дальнейших расчетах.
Расчет буронабивного фундамента с ростверком
Для определения необходимого количества свай, их диаметра и шага между ними, необходимо исходить из габаритов дома и материала для его строительства. Для тяжелых и нагруженных домов расчеты являются достаточно сложными, поэтому для решения такой задачи нужно обратиться в специальное проектное бюро.
Для более легких домов расчеты можно сделать своими силами. Для этого нужно иметь данные о типе грунта на участке и примерной нагрузке от строения. Тип грунта можно узнать самостоятельно, последовательно делая пробы в разных участках будущей площадки под домом.
Длина свай зависит от глубины промерзания грунта в конкретном регионе и в среднем составляет 1,8-2,5м. Самый распространенный диаметр буронабивных свай в частном строительстве составляет 20см.
Чтобы не производить долгих и сложных расчетов, можно воспользоваться готовой таблицей, по которой можно узнать несущую способность буронабивных свай, и, исходя из массы дома, рассчитать их необходимое количество. Для этого необходимо массу дома разделить на несущую способность одной сваи выбранного диаметра.
При выборе расстояния между сваями придерживаются правила, что оно должно быть не более трех диаметров свай. На грунтах с хорошей несущей способностью к этой цифре можно добавить еще 25%. Получается, что для свай, диаметром 20см, расстояние между ними будет равняться 80см.
Первыми на плане свайного поля располагают угловые сваи и сваи под пересечениями несущих стен. Далее равномерно с выбранным шагом распределяют остальные сваи. На последнем этапе планируются сваи под входные группы и пристройки, а также под тяжелые элементы в виде каминов и печей.
Расчет ширины и высоты монолитного ростверка также является сложной процедурой, зависящей от несущей способности грунтов и массы дома. В большинстве случаев, для стандартных построек, он принимается 40-50см в ширину и 20-40см в высоту. Этих размеров вполне достаточно для правильного распределения нагрузок от здания.
Важно помнить, что если монолитный ростверк для буронабивных свай заглублен в землю, он не становится ленточным фундаментом и не начинает перенимать нагрузки от дома. Все нагрузки берут на себя сваи. Это важно учитывать на этапе проектирования фундамента
Это правило так же справедливо при возведении опорно-столбчатого фундамента
Это важно учитывать на этапе проектирования фундамента. Это правило так же справедливо при возведении опорно-столбчатого фундамента
Расчет количества винтовых свай с помощью калькулятора
Столбчатый фундамент из буронабивных свай
Калькулятор свай
Сторона А Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м
Сторона B Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м
Тип строения БеседкаБытовкаГаражПристройкаБаняДом
Этажность 11.52
Материалстроения КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон
Выбор грунта ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра
Количествоуглов дома 456789101112131415
Планируемаявысота поланад землей менее 50 смболее 50 см
Печка в доме НетДа
Кол-во свай: Диаметр сваи: Длина сваи:
- Укажите длину сторон вашего строения.
- Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
- Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
- Выберите строительный материал вашего сооружения.
- Укажите тип грунта на участке.
- Укажите количество углов планируемого дома.
- Укажите высоту цокольного этажа из предложенных вариантов.
- Отметьте, собираете ли вы устанавливать камин/печку.
- Нажмите на кнопку «Рассчитать».
Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.
Как рассчитать количество бетона для стяжки
После того, как фундамент залит и возведены стены и кровля, начинаются работы по черновой отделке. И начинаются они со стяжки, для которой также нужно правильно рассчитать количество материала.
Заливка бетонной стяжки
Для этого случая объем бетона рассчитывается по той же формуле, что и для плитного фундамента. С одним «но». Для прочной, правильно организованной стяжки (для жилых помещений), достаточно толщины 3-7 см. То есть, если из-за неровностей основания требуется увеличить этот слой до 10-20 см, то в таком случае лучше использовать подсыпку из керамзита или щебня. Это и удешевит конструкцию, и уменьшит шанс растрескивания стяжки.
Таким образом, количество бетона для организации стартового слоя не должно превышать 0,07 куба на один квадратный метр площади:
0,07 м (толщина стяжки) х 1 м2 (ее площадь).
Расчет нагрузок Буронабивных свай
Проектные нагрузки включают в себя суммарную массу всех конструкций дома, сезонный фактор – вес снежного покрытия на кровле, а также полезную нагрузку.
Снеговая нагрузка – цифра, имеющая постоянное значение для каждого района/климатической зоны. Ее можно взять из таблиц СП, раздел «Строительная климатология». Коэффициент надежности для нее – 1,4.
Это важно!
Полезная нагрузка – это масса людей и оборудования, которые будут находиться в доме, а также на крыше в процессе ее эксплуатации.
Постоянные нагрузки – это:
- масса стен и перегородок – зависит от числа перегородок и материала;перекрытия;крыша (стропила, обрешетка, утеплитель) + кровельные конструкции (отопительные и вентиляционные трубы, оградительные решетки, молниеотводы и т.д.).
Вес кровельных покрытий различен. Легкие (металлочерепица, гибкая кровля) весят 60-70 кг на квадрат, керамическая черепица и ЦПЧ – вдвое больше (точную цифру можно узнать из инструкции к выбранному материалу).
Типы фундаментов
Популярной технологией при строительстве является бетонное основание с винтовыми сваями. Винтовой метод позволяет заливать основание без применения особого оборудования и навыков.
Сваи производятся из металлических трубопроводов, у которых к одному краю привариваются специальные лопасти (асбестоцементные трубы можно применять на рыхлых почвах).
Трубы обрабатываются антикоррозийными составами. Для профессионального монтажа нужно несколько человек.
Перед заливкой труб, ввинченных в грунт, обрезаются выступающие части до равномерного уровня и опоры закрепляются, образуя единое основание.
Также есть свайно-ленточный фундамент. строительство которого начинается с разметки территории и обустройства почвенного грунта. За основу могут браться круглые сваи метровой глубины диаметром 20 см.
В строительстве применяется кустовой вариант установки, где несколько опор группируются в одной области, принимая нагрузку одного элемента.
В сооружении тяжелых и крупногабаритных объектов стержни могут располагаться по всей площади или периметру.
Правильно подобранный тип размещения свай позволит сделать прочное и надежное основание.
Технология бетонирования буронабивных свай
После бурения скважины, формирования подошвы (если это предусмотрено проектом) и промывки до начала заливки должно пройти не более 2-4 часов, в зависимости от типа грунта. Задержка бетонных работ не допускается, поскольку это может привести к осыпанию стенок и деформации ствола скважины.
Состав бетонной смеси определяется расчетной несущей нагрузкой, температурой окружающей среды и составом грунта. Как правило, для бетонирования используется гидротехнический бетон марки М200-М-400 с показателем морозоустойчивости не менее F200. Если работы выполняются в холодное время года, в смесь добавляются пластификаторы, предотвращающие разрыв бетонного изделия под воздействием замерзающей воды.
Бетонирование полости сваи чаще всего выполняется методом ВПТ (вертикально перемещающейся трубы). Бетон подается посредством бесшовной трубы соответствующего диаметра. Если глубина скважины составляет менее 12 м, используется цельная труба, при установке более длинных свай применяются трубы, собранные из отдельных секций.
Бетонирование буронабивных свай по методике ВПТ требует уплотнения смеси, которое выполняется при помощи виброустановок. Если скважина имеет небольшую глубину (до 2,5 м), уплотнение может осуществляться вручную, перемешиванием раствора при помощи арматурного стержня.
При заливке полости сваи важно следить за тем, чтобы рукав был погружен в раствор не менее чем на 1 м. Также необходимо обеспечить непрерывную подачу смеси и достаточную интенсивность
Признаком качественного бетонирования ствола буронабивной сваи станет выход на поверхность чистого раствора, содержание щебня (гравия) в котором аналогично первоначальному составу. Если бетонирование сваи выполняется с помощью обсадной трубы, последняя извлекается из скважины до начала затвердения смеси.
Технология создания буронабивных свай
Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур
Чтобы проведение расчетов и строительство дома на данных основаниях было верным, необходимо руководствоваться ГОСТ 12730.0-78; ГОСТ 12730.4-78; ГОСТ 12730.5-84, а также ТР 100-99. В данных нормативных документах указываются параметры готовых и приготовляемых свайных элементов. Поэтапно же технология выглядит так:
- Строительная площадка предварительно размечается посредством колышков и натягивается жилка для отметки места расположения свай.
- Отметить место бурения скважины, используя отвес, опускаемый с жилки на грунт. В точку вбить колышек.
- Убрать жилки, чтобы получился участок с точными местами разметок под бурение шурфов.
Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур. Таблица расчетов диаметра свай по СНиП и ГОСТ такова:
| Диаметр сваи (мм) | Площадь опоры (см2) | Несущая способность (кг) | Объем бетона (м3) | Количество вертикальных прутков арматуры (шт) | Расход арматуры (м/п) |
| 150 | 177 | 1062 | 0,0354 | 3 | 7 |
| 200 | 314 | 1884 | 0,0628 | 4 | 9 |
| 250 | 491 | 2946 | 0,0982 | 4 | 10 |
| 300 | 707 | 4242 | 0,1414 | 6 | 14 |
| 400 | 1256 | 7536 | 0,2512 | 8 | 18 |
В целом же данные СНиП применяются для расчетов только исходя из того, какая несущая способность буронабивной сваи требуется в каждом индивидуальном случае. Глубина погружения сваи должна быть ниже точки промерзания грунта минимум на 30 см. Поэтому необходимо для начала осуществить бурение скважин, а только потом заливать их бетоном, однако на практике и при изготовлении основы своими руками, данный вариант неприемлем: готовые шурфы могут осыпаться, пока идет бурение остальных шурфов.
Есть и менее трудоемкий способ, если взять штыковую лопату с краем ширины 10 см, удлинить ручку так, чтобы она доставала до дна шахты. Таким образом получается неплохой инструмент для обрезания грунта со стенок скважины до получения необходимого диаметра.
Для увеличения несущей способности фундамента необходима арматура. Армирование буронабивных свай используется для обустройства фундамента в грунтах, где есть риск нестабильности, подвижек – такие армокаркасы повышают стойкость свай на разрыв. А вот сделать армирование несложно: взять нужное количество арматурных прутов диаметра 10-12 мм, зафиксировать прутки в каркас посредством вязальной проволоки или сварки.
Осталось лишь погрузить на дно скважины обсадную трубу, залить смесь на треть, затем поднять трубу, уплотнить бетон, снова залить смесь на треть, не забывая армирование, утрамбовать, залить слой бетона и выполнить оголовок. Стоит помнить, что каркасы буронабивных свай из прутков погружаются с таким расчетом, чтобы наружу выходили прутья для связки с ростверком.
Марка бетона для буронабивных свай – СНИП
Редакция 2.02.03-85 СНиП – основной документ, регламентирующий бетонирование буронабивных свай. ГОСТы на марки бетона:
- 19804.2-79;
- 10060.0-95;
- 12730.0-78;
- 12730.4-78;
- 12730.5-84.
Это важно!
Инструкции по выбору марки бетона для буронабивных свай можно найти также в ТР 100-99 (технические рекомендации для буронабивных фундаментов).
В соответствии со стандартами для различных конструкций бетон подбирают так:
- М100-150 – подготовительные работы и монтаж ненесущих конструкций;
- 200-250 – ленточные фундаменты, железобетонные пояса, ростверки;
- 300-350 – балки, фермы, перекрытия, лестничные марши, буронабивные сваи.
Состав бетона для буронабивных свай:
- 25 % щебня с прочностью, рассчитанной на нагрузку 50-60 мегапаскалей;
- 25 % песка;
- цемент – 340 килограммов на кубометр смеси.
В зависимости от условий работы в состав смеси могут добавляться модифицирующие присадки.
ГОСТ на буронабивные сваи, которыми мы руководствуемся
Аренда буровой установки для буронабивных свай
О расстоянии между буронабивными сваями
Влияние участка на параметры фундамента
Особенности при проектировании фундамента с использованием свай даны в СНиП 2.02.03-85:
- Длина выбирается таким образом, чтобы нагрузка приходилась на прочный слой, прорезая более слабые напластования;
- На просадочных почвах исследования для проектирования выполняются только специализированными организациями;
-
Исходя из сложности площадки бурят контрольные скважины с шагом не более 50 метров. На каждый контур отдельного здания не меньше 4 бурений. Допускается 3 скважины для площади подошвы здания до 1300 м².
- По результатам изучения гидрогеологического режима (подземные воды), составляется прогноз вероятного его изменения при возведении проектируемого сооружения. Все характеристики почв, которые могут меняться при замачивании, принимаются в расчет исходя из полного водонасыщения;
- В набухающих грунтах установка может проводиться как с полной прорезкой слоя набухания, так и без. В случае полного прохождения с опорой на не набухающие слои, соблюдения СНиП 2.02.01-83, подъем отдельных составляющих фундамента практически исключен;
- Дополнительно учитывается СНиП 2.01.09-91, когда строительство ведется на подрабатываемых площадях;
- Обязательно применение СНиП II-7-81* в сейсмических районах.
Расчет фундамента
При выборе любого варианта сначала необходимо узнать требуемую площадь фундамента, которая рассчитывается по формуле:
S>1,2·F/(В·R), где:
S (см2) — площадь фундамента,
F (кг) – масса здания,
В – коэффициент, учитывающий условия работы фундамента, принимается равным:
1 — для каменного дома, стоящего на глинистых грунтах,
1,1 (1,2) – для деревянных зданий на глинистых грунтах, при отношении длина/высота здания >4 (или при соотношении длина/высота <4 и каменных постройках на песчаных грунтах)
1,3 – для всех видов домов, стоящих на мелких песках
1,4 – для длинных зданий, стоящих на крупных песках
R (кг/см2) — расчётное сопротивление грунта, принимается равным:
4,5 (3,5) – для плотных (средней плотности) крупных песков
3,5 (2,5) — для плотных (средней плотности) песков средней крупности
3 (2) – для плотных (средней плотности) маловлажных мелких песков
2,5 (1,5) – для плотных (средней плотности) влажных мелких песков
2,5 (2) – для плотных (средней плотности) маловлажных пылеватых песков
https://youtube.com/watch?v=lwqyOqDHOIs
2 (1,5) – для плотных (средней плотности) влажных пылеватых песков
4 (2) – для сухих (влажных) супесей
3 (1) – для сухих (влажных) суглинков
5 (1) – для сухих (влажных) глин
Отличить глину, супесь и суглинок «на глазок» можно следующим способом:
- Глину легко скатать в тонкий шнур, при растирании песок на пальцах не ощущается.
- Суглинок скатывается в шнур с растрескавшимися краями, при растирании песок на пальцах ощущается, но грунт похож на глину.
- Супесь скатывается в шнур с трудом или не скатывается вообще, в пальцах растирается в песок с вкраплениями глины.
Справочные материалы для расчета массы здания:
Плотность основных строительных материалов
| Наименование материала | Плотность, кг/м3 |
| Блок газосиликатный | 400-600 |
| Блок керамзитобетонный | 700-1200 |
| Древесина | 500-700 |
| ДСП | 1000 |
| Железобетон (бетон) | 2500 (2400) |
| Кирпич глиняный и силикатный | 1800 |
| Кирпич керамический пустотелый | 1200-1600 |
| Гипсокартон | 800 |
| Минеральная вата | 200-250 |
| Пенобетон | 400-600 |
| Песок сухой (влажный) | 1600 (1900) |
| Сталь | 7800 |
| Стекло оконное | 2500 |
| Фанера клееная | 600 |
Средний вес кровли и перекрытий.
| Наименование | Масса, кг/м2 |
| Гончарная черепица | 60-80 |
| Листовая сталь | 20-30 |
| Ондулин | 3-5 |
| Профнастил | 5-10 |
| Шифер | 40-50 |
| Перекрытие железобетонное из пустотных плит | 500 |
| Перекрытие цокольное деревянное по деревянным балкам, утеплитель плотностью до 200 (500) кг/м3 | 100-150 (200-300) |
| Перекрытие чердачное деревянное по деревянным балкам, утеплитель плотностью до 200 (500) кг/м3 | 70-100 (150-200) |
В зимний период на здание оказывает давление снег, ложащийся на крышу. Его тоже надо учесть, это можно сделать с помощью схемы приведенной ниже. Для расчёта снеговой нагрузки используют первое значение, при уклоне крыши 25 — 60 градусов величину нагрузки умножают на 0,7.
Карта снеговых нагрузок
Полученную площадь фундамента делят на его длину для получения необходимой ширины. В случае выбора столбчатых фундаментов – делят площадь на количество столбов для определения их габаритов.
