Фундамент плита (плитный)

Основные ошибки при устройстве цоколя с плитным фундаментом

Плитный фундамент надежен и долговечен, но, это в том случае если делать все верно и не делать досадных ошибок, например, таких как:

• не допускать перекопа котлована экскаватором, особенно в местах расположения будущих несущих стен дома;
• чтобы избежать перекопа, последний слой грунта толщиной в 20 см выбирается лопатами;
• заливка должна происходить одним днем с качественным тромбованием;
• чтобы снизить негативное влияние пучинистых грунтов проводим утепление фундамента и отмостки;
• также необходимо соблюдать соответствие толщины и длины пролета фундамента;
• армирование должно быть двухслойным в нижней и верхней части основания, но так, чтобы каркас был ниже верхней части на 3-5 см.

Произведенное по всем правилам армирование – это 50% качества любой железобетонной конструкции, и фундамента в том числе. Поэтому лучше в непонятной ситуации берите советы от опытных арматурщиков.

↑ Выбор теплоизоляционного материала

Перед началом работ требуется подобрать и купить качественный утеплитель для поддержания нормального уровня влажности в здании и утепления УШП.

На рынке стройматериалов сегодня можно найти много различных теплоизоляционных материалов, но чаще для утепления фундаментов используют экструдированный пенополистирол («Пеноплекс»). Ещё два популярных утеплителя для этого использовать нельзя по таким причинам:

• минеральная вата – материал впитывает воду, поэтому нею нельзя утеплять основание здания. Она в результате намокания перестаёт выполнять свои функции;
• пенопласт – материал слабый по прочности, а на фундамент здания постоянно воздействуют большие нагрузки.

Достоинства экструдированного пенополистирола:

• большой срок службы;
• не боится влаги, поэтому не гниёт и на нём не появляется плесень и грибок;
• некоторые разновидности этого материала являются слабогорючими, правда этот фактор в возведении фундамента неактуален;
• безопасен для человека: из него не выделяются опасные для здоровья людей вещества;
• прочный: материал способен длительно выдерживать вес людей, мебели и различного оборудования.

Главное – это не допускать воздействия на этот утеплитель активных химических составов, таких как растворители. Они разлагают пенополистирол в результате контакта.

Выполнение работы

После завершения всех предварительных подсчетов можно приступить к проведению строительных работ. Строительство фундамента монолитная плита проходит в несколько этапов:

Снятие верхнего слоя грунта на всем строительном участке

Здесь очень важно рассчитать необходимый уровень глубины. Он производится в соответствии со следующими параметрами:

1. Если вы планируете построить деревянный невысокий дом, то фундамент не должен залегать слишком глубоко. Оптимальная глубина – не более 40 см.
2. Для строительства тяжелых сооружений из камня или кирпича рекомендуется снимать слой грунта на достаточной глубине. Обычно она составляет около 1 м.

•  Проведение дренажной системы. Она необходима для отвода грунтовых вод от фундамента здания. Если водоотвод не будет проведен, попавшие в основание грунтовые воды вызовут его постепенное разрушение.
• Во многих случаях монолитная плита на ленточном фундаменте требует утепления. Для этого на дно траншеи выкладывается слой утеплителя. Обычно это пенополистирол.
• Дренажная подушка. Дно засыпается поочередно слоями речного песка и мелкого щебня. Каждый слой обязательно проливать водой и хорошо утрамбовывать. Следите за поверхностью грунта. Она должна быть ровной. Толщина слоя должна составлять 25-30 см.
• Гидроизоляция. После установки дренажной подушки следует защитить ее от увлажнения. Это выполняется следующими способами:

1. Укладка слоя полиэтиленовой пленки
2. Нанесение рубероида

Опалубка. Для работы потребуются деревянные щиты. Их средняя толщина должна составлять 2,5 – 3 см. в работе главное – провести хорошее укрепление стенок опалубки. Т.к. бетон оказывает высокое давление на щиты, при плохом их укреплении конструкция может распасться. Для укрепления желательно использовать специальные деревянные или металлические прутья.

Составные части опалубки соединяются между собой при помощи шурупов. Так можно обеспечить максимальный уровень их фиксации.

• Заливка монолитной плиты фундамента подразумевает собой укрепление ее арматурной сеткой. Для ее вязки рекомендуется использовать арматурные пруты диаметром 10-14 мм. Связывание производится с использованием проволоки специальным металлическим крюком. Шаг строительства составляет от 25 до 30 см. арматурная сетка накладывается в 2 слоя.
• Проведение заливки бетона. Для правильного завершения процедуры рекомендуется соблюдать следующие нюансы работы:

1. Вся процедура заливки должна проводиться единовременно. Недопустимо ее делить на несколько частей, т.к. это чревато потерей всех основных характеристик бетонной плиты.
2. При проведении строительных работ необходимо обеспечить непрерывное вибрирование раствора бетона. Это требуется для удаления из полости остатков воздуха. Оставшийся в бетоне воздух снижает его прочность.

Как заливать раствор правильно

Для того, чтобы дом стал на прочное монолитное основание надо выгружать раствор ровным слоем по всей площади. Количество миксеров или приготовлений бетономешалкой считают так, чтобы обеспечить это требование. Секционное внесение недопустимо из-за появления поперечных швов, снижающих деформационную устойчивость к нагрузкам. Посмотрите видео, как правильно заливать монолитную плиту.

Приемы повышения качества

Практика показывает, что монолитность достигается при выполнении следующих операций:

• Заливать равномерно в нескольких точках. Если вся масса растекается из одного места, то застывание будет неравномерным;
• Увлажнять поверхность отстаивающегося фундамента первые 12-14 дней;

При толщине литья свыше 0,4 м это целесообразно:

• Перепахать первый слой бетона своими руками для возможности выхода захваченного растворной струей воздуха;
• Приблизительно на 10-й день (не должно уже появляться на бетоне следов от обуви) сверлятся неударной дрелью отверстия на каждые 6 м². Они предохранят застывающую массу от растрескивания. После полного затвердевания их необходимо закрыть мастикой.

Виды плитных фундаментов

Плитные основания различаются своей конструкцией, что зависит от типа возводимого здания. Дополнительно в расчет принимают характеристики грунта, на которых предполагается закладывать фундамент.

По конструкции различают следующие виды плитного основания:

1. Плоская монолитная плита представляет собой забетонированную площадку одинаковой толщины по всей ее площади. Конструкция считается простой, но для достижения несущих характеристик, равных ребристому основанию, потребуется увеличить толщину за счет большего количества бетона.
2. Утепленная монолитная плита по шведской технологии (УШП) отличается увеличенным количеством слоев. Кроме бетона и армирующего каркаса, присутствует утеплитель из экструдированного пенополистирола. Часто используют засыпку из щебня или смеси песка с гравием.

Утепленная шведская плита

У плиты с нижними ребрами жесткости выступы направлены в грунт. Для их заливки устанавливают прочную несъемную опалубку. Расположение выступов может не совпадать с расположением несущих стен надземной постройки. У плиты с верхними ребрами жесткости выступы направлены наружу. Они должны совпадать с расположением несущих стен здания. Сборный монолитный фундамент складывают из отдельных ж/б блоков или плит. Элементы между собой соединяют металлическими закладными деталями и бетоном.

Важно: под легкие постройки допускается отдельная установка верхних ребер из сборных ж/б конструкций, но с креплением к монолитной плите

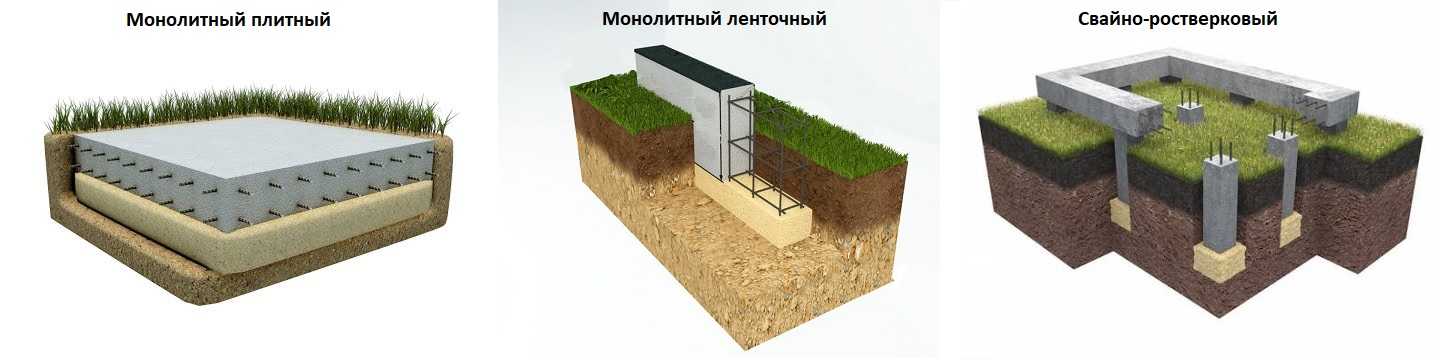

Виды монолитных фундаментов

Существуют различные типы монолитов, их классифицируют по конструкции:

• Ленточный формируется только под несущими стенами. Достоинства таких оснований – возможность обустройства подвала, погреба, цокольного помещения. Для возведения расходы минимальные. Ленточные фундаменты неустойчиво ведут себя на подвижных, пучинистых грунтах, велик риск деформации бетона, разрушения зданий при сезонных подвижках почвы.
• Плитный представляет собой сплошной монолит по всей площади нижнего этажа. Это непотопляемый плавающий фундамент, который устойчив на рыхлых почвах и подвижных пластах. Не подходит только для сильно заболоченных участков. Для возведения монолитного основания требуются большие денежные затраты, но зато строение будет базироваться на прочной опоре, плита способна нивелировать неустойчивый грунт.
• Свайно-ростверковый тип формируется на винтовых сваях или бетонных столбах, установленных ниже уровня промерзания. Опоры принимают на себя избыточную нагрузку, спасают бетон от разрушения.

Виды монолитных фундаментов

По степени углубления в землю:

• Заглубленный делают для домов с подвалами, цокольным этажом, многоэтажных каменных строений. Когда бетон опирается на плотный, не промерзающий зимой слой почвы, получается устойчивая строительная конструкция.
• Мелкозаглубленный выбирают для легких одноэтажных или полутораэтажных сооружений из бруса, пенобетона. Такой фундамент не рассчитан на большую нагрузку, для него не требуются большие денежные расходы.

В геологических условиях умеренных широт чаще выбирают плитный тип фундаментов, возводят их самостоятельно или с привлечением строительных организаций.

↑ Классическое изготовление плитного фундамента

Для монтажа фундамента часто нанимают подрядные организации, но можно соорудить монолитный фундамент самостоятельно. Человек, знакомый со строительством, сам разберется в этой несложной работе. Главное в этом деле – правильно распланировать на этапы каждый вид работ, придерживаться этого плана и соблюдать предусмотренные для их выполнения технологии.

Пирог плитного фундамента состоит из многих слоёв, поэтому стоит детально разобрать каждый:

1. Геотекстиль. Укладывается для улучшения прочности бетонного основания. Кроме того, он обладает высокой фильтрацией. Позволяет предотвратить смешивание материала подушки с основным грунтом. Размещается под фундаментом не всегда.
2. Подушка. Её формируют с помощью крупного песка, ПГС или мелкофракционного щебня. Иногда строители из-за небольшой цены стараются уговорить заказчика использовать в качестве подсыпки шлак, но данный материал не позволяет сделать надёжное основание. Кроме того, в нём часто содержатся вредные вещества, поэтому он может быть вреден для здоровья. Подушка позволяет хорошо выровнять основание, обеспечить дренаж и создать не подвержённый пучению слой грунта под плитой. Её горизонтальность проверяют по всей плоскости нивелиром.
3. Бетонная подготовка. Также часто называется подбетонкой. Поверх подушки заливают ровный слой бетона, позволяющий повысить несущие способности фундамента.
4. Гидроизоляция. Позволяет защитить бетонное основание от влаги. Даже при наличии дренажа нельзя гарантировать, что плита не будет подвержена воздействию влаги, поэтому необходимо укладывать надежный гидроизоляционный слой. Также необходимо покрывать гидроизоляцией стенки фундамента, так как они соприкасаются с грунтом. Кроме того, за счёт гидроизоляции цементное молочко не будет утекать в процессе заливки бетона.
5. Теплоизоляция. Сверху гидроизоляционного слоя и по периметру фундамента иногда укладывают слой теплоизоляционного материала. Благодаря этому удаётся сделать более тёплыми полы на первом этаже здания, если фундаментная плита размещается возле поверхности земли.
6. Опалубка. Перед заливкой фундамента необходимо по периметру котлована установить опалубку. Она может быть съёмной и несъёмной.
7. Армирование. Для увеличения несущих способностей железобетонных конструкции их усиливают арматурным каркасом. В частности, на фундаментную плиту постоянно воздействую поперечные изгибающие силы. Из-за этого даже толстое бетонное основание может растрескаться. Поэтому заливка фундаментной плиты предусматривает армирование. Арматура выдерживает изгибающие силы, а бетон сжимающие, что позволяет увеличить эксплуатационный срок бетонной плиты.
8. Бетон. На предпоследнем этапе работ в опалубку заливают бетон, который после застывания и набора прочности будет воспринимать нагрузки от здания. Так как плита усиливается арматурой, то она называется железобетонной.

После заливки фундамента строят само здание, после чего делают по периметру фундамента отмостку. Она позволяет отводить от основания талые и дождевые воды. Отмостку тоже заливают бетоном и часто армируют проволокой. Она должна быть шире свесов кровли на 35 см и сделана с уклоном от здания 2 см на 1 м.

Все перечисленные выше элементы очень важны, поэтому их нужно использовать в процессе строительства фундамента.

Бетонирование и уход за бетоном

Что бы сэкономить на бетоне можно применять плиту с ребрами жесткости направленными или вверх или вниз, тогда расход бетона будет значительно меньше. Вот схема.

Технология предусматривает единовременную заливку конструкции бетоном с маркой прочностью от М-350 и влагостойкостью не ниже W6 на гранитном щебне. На практике это означает потребность в заказе нужного объема раствора заводского качества и организации работ по его распределению без технологических перерывов, за 1 рабочий день.

Бетонирование ведется в теплое время года, при среднесуточной температуре воздуха и грунта не ниже +5 °С.

Оптимальные результаты достигаются при подаче раствора с помощью бетононасосов со сбросом на высоте в пределах 0,5 м, не более.

Сильно разгонять смесь при этом не рекомендуется. При превышении толщины плиты свыше 30 см раствор заливают в 2 слоя, с обязательной выгонкой воздуха из каждого.

В остальных случаях бетон просто равномерно распределяют внутри опалубки и уплотняют штырями или вибраторами, без образования каких-либо стыковочных швов.

После трамбовки и исключения внутренних пустот поверхность бетона заглаживается с помощью виброреек и накрывается сплошным полотном из кусков п/э пленки, склеенных скотчем, или ветоши.

Для обеспечения правильных условий созревания бетона плита увлажняется водой в течение первой недели после заливки.

В первое время в жаркую или ветреную погоду фундамент обрызгивается водой через каждые 2-3 ч, в пасмурную – через 3-5. В это и последующее время плита остается закрытой, включая бока, при сильной парусности защитное полотнище держат легкие доски.

К снятию опалубки с боков плитного фундамента приступают не ранее чем через 10 дней с момента заливки бетона. Торопиться с этими работами не рекомендуется, при отсутствии необходимости сдачи арендованных щитов опалубка остается на месте весь срок застывания бетона – 28-30 дней.

Внимание! При заказе бетона для заливки фундамента вас обязательно попытаются обмануть и привезти вам бетона меньше чем вы заказывали и посчитать вы его физически не сможете. Поэтому совет: вызываете с бетонного узла их представителя, который замеряет объем требующегося бетона вместе с вами, заключаете договор на поставку. Внимание!

Внимание!

Теперь вы знаете ответ на вопрос: фундамент плита технология строительства

Какие строительные материалы выбрать

Как и при строительстве ленточного фундамента, необходимо очень внимательно отнестись к выбору строительных материалов, чтобы добиться лучших результатов.

Нужна и качественная арматура для плитного фундамента. Прежде всего, нужно правильно подобрать сам бетон. Следующие параметры считаются наиболее подходящими:

• Величина морозостойкости: от F200;
• Критерий подвижности: хватит и П-3;
• Что касается марки или классификации крепости бетона, то она должна быть: От М300 (B22,5);
• Значение водонепроницаемости: начиная с W8.
• Сульфатостойкий бетон будет грамотным решением для районов, где грунтовые воды поднимаются на высокий уровень.

Разновидности и характеристики монолитного основания

Выбор разновидности монолитной основы плитного типа зависит от ряда факторов:

От ряда факторов зависит выбор разновидности монолитной основы плитного типа

• расположение поверхности плиты относительно нулевой отметки;
• метод сооружения фундаментной конструкции;
• конструктивный вариант исполнения.

По величине заглубления в почву плитные основания классифицируются следующим образом:

• незаглубленные фундаменты. Они сооружаются на спланированной поверхности почвы, с которой удалены строительный мусор и растительность;
• мелкозаглубленные основания. Технология сооружения фундаментной плиты предусматривает ее погружение в грунт на 40-50 см ниже нулевой отметки;
• заглубленные основы. Нижняя плоскость железобетонной плиты фундамента располагается на глубине замерзания грунта или ниже.

Способ обустройства цельной плиты также отличается:

• монолитная конструкция возводится на спланированной и очищенной площадке. Технология предусматривает сооружение подушки, монтаж опалубки, гидроизоляцию, армирование и бетонирование. Для постройки цельной плиты не требуется грузоподъемная техника. Внутри бетонной основы размещаются инженерные сети и необходимые коммуникации. Габариты фундаментной платформы не ограничены;
• сборный вариант сооружается из стандартных плит, изготовленных в промышленных условиях. Укладка панелей выполняется на щебеночно-песчаную подушку с помощью крана. После завершения монтажных операций стыковые участки заливаются раствором. Допускается армирование сборной платформы с последующей заливкой слоя стяжки. Толщина и размеры сборной конструкции регламентированы габаритами готовых панелей.

Одним из доступных считается этот вариант фундамента

Сооружаются следующие плиты, отличающиеся особенностями конструкции:

• чашеобразная платформа. Она представляет сложную конструкцию, которая позволяет соорудить под домом вместительный подвал;
• плоский фундамент. Он выполняется в виде обычной плиты, которая дополнительно утепляется листовым теплоизолятором.

Остановимся на характеристиках цельной плиты фундамента, которую отличают следующие свойства:

• увеличенная нагрузочная способность. Прочная конструкция железобетонной плиты не разрушается, воспринимая вес строения и реакцию грунта;
• повышенная влагостойкость. Правильно сооруженная монолитная основа не позволяет влаге проникать через фундамент к стенам;
• длительный срок использования. Железобетонная платформа гарантирует устойчивость строений на протяжении продолжительного периода.

Размеры плиты выполняются в соответствии с габаритами возводимого строения, а толщина зависит от определенных условий:

• устойчивость зданий на нормальных почвах обеспечивается при толщине платформы 40-50 см;
• для надежности построек, сооружаемых на проблемной почве, следует увеличить толщину до 100 см.

Эксплуатационные характеристики монолитной платформы определяются также маркой бетонного раствора, диаметром арматурных прутков и конструктивным вариантом исполнения плиты.

В соответствии с габаритами возводимого строения выполняются размеры плиты

Профессиональные строители и частные застройщики убедились в многочисленных достоинствах монолитной конструкции:

• конструктивной простоте. Конфигурация основы повторяет контур здания. Сооружение монолитной платформы осуществляется за ограниченный период времени;
• экономичности конструкции. В результате сооружения цельной плиты отпадает необходимость в обустройстве пола. Это позволяет сэкономить денежные средства;
• повышенной прочности. Благодаря применению марочного бетона и правильно подобранному диаметру арматуры, плитный фундамент предотвращает деформацию стен;
• универсальности. Монолитный фундамент применяется для различных видов зданий, обеспечивает долговечность на подвижных, влажных и промерзающих грунтах;
• морозоустойчивости. Прочная конструкция железобетонной плиты не растрескивается в результате сезонных колебаний температуры, вызывающих подвижки грунта.

Наряду с преимуществами конструкция имеет также и слабые стороны:

• сложность сооружения цельной плиты в условиях наклонной местности;
• увеличенный объем затрат и повышенная трудоемкость выполнения работ;
• необходимость выполнения дополнительных объемов земляных работ для заглубленного основания.

Подготовка к строительству ПФ под частный дом

Правила проектирования плитного основания регламентированы СП 50-101-2004. Застройщику необходимо проанализировать гидрогеологические особенности участка, сложить проектные нагрузки и рассчитать параметры фундамента по формулам, описанным в нормативной документации.

Как правило, толщина плиты варьируется в пределах от 20 до 40 см в зависимости от несущей способности грунта и проектных нагрузок. Для бетонной стяжки используют бетон марок М250–М350, при этом, чем больше вес дома и сложнее геологические условия, тем прочнее должен быть раствор.

В современном строительстве активно практикуется использование геотекстиля в качестве основы для дна котлована, которая одновременно выполняет ряд полезных функций:

• предотвращает заиливание;
• не позволяет смешиваться земле и сыпучим нерудным материалам;
• является своеобразным барьером для грунтовых вод;
• помогает фундаменту равномерно распределять нагрузку на грунтовое основание.

Формула расчета монолитной плиты фундамента представлена в этой статье, особенности конструкции — в этой. Как сделать расчет толщины плитного основания, можно узнать здесь, о подходящих марках бетона — тут.
