Электрический теплый пол под ламинат: какой лучше выбрать, виды и укладка

Требования производителей ламината

Каждый изготовитель напольных покрытий тестирует свою продукцию, знает характеристики материала и, исходя из этого, выдвигает свои рекомендации по использованию на полах с подогревом.

Ламинат Таркетт и подогрев пола

Производитель Tarkett устанавливает следующие требования:

Нагревательные элементы (любого типа) должны находиться внутри основания (бетонной стяжки и т.д.)

Возможна укладка на инфракрасную систему нагрева только, если температура поверхности не будет превышать 28 °C.
Ограничение по температуре – не более 28 градусов на поверхности основания действует на все системы подогрева.
Если максимальная температура подогрева выше 28 °C, то необходим регулятор температуры и контроль за тем, чтобы максимум был равен этому значению.
Повышение температуры основания выше допустимого значения может вызвать дефекты покрытия, поднятие ламината «домиком» и приведение его в негодность.

Укладка ламината QuickStep на системы подогрева

Изготовитель бренда Квик Степ дает следующие инструкции:

Не рекомендуется использовать системы, включающие наряду с функцией подогрева и функцию охлаждения.

Использовать ламинат Quick Step со встроенными в пол нагревательными системами – водяными и электрическими. В этом случае:

1. Нагревательные элементы распределяются в соответствие с инструкцией к системе подогрева.

2. Заливается стяжка, выжидается время, необходимое для просушки основания.

3. Рекомендуется постелить подложку Квик Степ с гидроизоляцией или подложку и пленку толщиной не менее 0,2 мм. При этом учитываются показатели ламината и подложки и вычисляется общий коэффициент теплового сопротивления, который не должен превышать 0,15 м2*К/Вт. Подобрать подложку к выбранной толщине ламината можно по допустимому значению из таблицы. Видно, что подложка Thermolevel не подходит для использования с системами «теплый пол».

При выборе пленочной системы подогрева работы выполняются в следующей последовательности:

1. На основание укладывается подложка для выравнивания, изоляции пола, а также в нее можно спрятать электрические соединения, чтобы не допустить попадания в них влаги.

2. На подложку укладывается инфракрасная пленочная система с соблюдением равномерного распределения тепла, направлением нагревательного потока вверх.

3. Затем производится укладка ламината плавающим способом.

Есть еще новинка в сфере подогрева полов – каркасные рамы со встроенными водяными капиллярами или электросопротивлениями. Они также допустимы при использовании с ламелями, устанавливаются прямо под покрытием с соблюдением требований по максимальному нагреву.

Подогрев пола – отличный вариант создания комфортных условий в помещении. Под ногами теплая поверхность, а вверху воздух не такой горячий и сухой, как при радиаторном отоплении. Ламинат сам по себе холодный на ощупь, а системы «теплого пола» решают эту проблему.

Дополнительную консультацию можно получить по тел. +7(391)296-21-20.

Порядок установки пленочного подогрева

Монтаж инфракрасного пола под ламинат выполняется поэтапно. Сначала составляется схема, а затем проводятся работы.

Составление эскиза

Планирование схемы и разметка помогут качественно уложить ИК-пленку. Процесс включает:

Выбор участка, на котором будет располагаться терморегулятор с проводкой. Кабель прячется в гофротрубу, а штроба заводится в стену. Допускается пускать проводку по стене и маскировать ее коробом.
Чертится на бумаге схема размещения пленочных элементов с учетом раскроя по линии отреза.
Замеряется пленка – ее нужно расстелить по комнате, и ставятся отметки.
Рисуется отступ от стены, стационарных обогревателей (20-30 см).
Планируется расстояние между участками пленки – 5 см. Их нельзя укладывать внахлест.

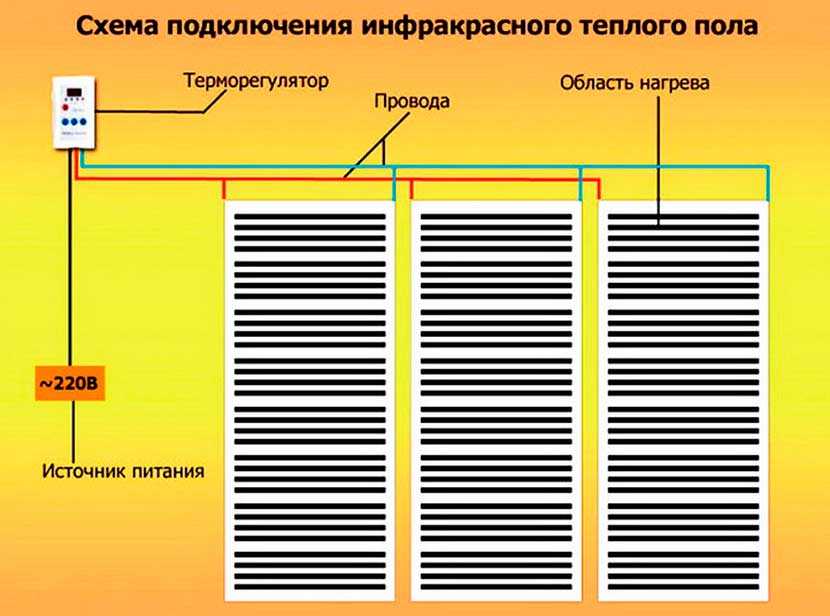

Вычерчивается тип подключения электропроводки без пересечения нуля и фазы.

Специфика монтажных работ

Инфракрасный пол под ламинат укладывается в следующем порядке:

Черновое основание застилается материалом с теплоотражающим эффектом (изолоном) стык в стык. Блестящая сторона должна быть снаружи.
Изолон пришивается степлером или проклеивается скотчем по стыкам.
Застилают ИК-пленку медными полосками вниз.
Раскраивают материал ножницами по разметке.
Как укладывать изделие? Соблюдая дистанцию от стены 25 см, между отрезками – 5 см.

Выполняется изоляция при помощи битумных полосок. Они перекрывают серебряные контакты.
На местах соединения проводов ставятся зажимы. Одна часть выводится наружу, а вторая остается внутри.
Клеммы зажимают плоскогубцами и приклеивают полосы скотчем на светоотражатель.
Изолируются открытые провода.
Изолируется термоизоляционный датчик и устанавливается в разрез теплоизоляционного слоя.
Углубления проклеиваются скотчем.

Проводка подключается к терморегулирующему прибору.
Проверяется система – обогрев нужно поставить на 30 градусов.
Маты закрываются полиэтиленовой пленкой.

После того, как сделан инфракрасный теплый пол под ламинат, можно уложить отделку. Действовать нужно аккуратно, чтобы не нарушить целостность пленки.

Монтаж теплого водяного пола под линолеум

Для монтажа теплого пола необходимо приобрести следующие материалы:

полиэтиленовую пленку, толщина которой составляет 150 мкр;
полистирольную плиту толщиною более 20 мм (с “бобышками”);
армирующую сетку;
демпферную ленту;
входной и выходной коллекторы;
трубу для теплого пола, изготовленную из сшитого полиэтилена.

Схематичное устройство теплого водяного пола наглядно показывает, что труба находится внутри бетонной стяжки, поэтому каждый контур состоит из целого отрезка Начинают монтаж теплого водяного пола с обеспечения гидроизоляции и теплоизоляции бетонного основания, которое должно быть ровным и чистым. На капитально выровненную стяжку укладывают полиэтиленовую пленку.

Соседние полотна скрепляют строительным скотчем. На пленку производят укладку полистирольных плит, имеющих специальные возвышенности, которые называют “бобышками”.

Необходимы бобышки для быстрого закрепления гибкой трубы теплого пола в нужной конфигурации.

Расположение полиэтиленовой или металлопластиковой трубы водяного теплого пола на специальных матах с бобышками. Дополнительно система фиксируется армирующей сеткой

Величина шага укладки трубы составляет от 10 до 30 см. На выбор шага укладки влияет объем теплопотерь в помещении, обустраиваемом теплым полом. В среднем уходит около 5 погонных метров полиэтиленовой трубы на один квадратный метр отапливаемого помещения.

Поверх полистирольных плит с закрепленной между бобышками трубой укладывается армирующая сетка, которая нужна для укрепления бетонной стяжки, в которой прячется система теплого водяного пола.

По всему периметру комнаты вдоль стен прокладывается демпферная лента, которая сможет компенсировать тепловое расширение цементной стяжки. Затем подключают один конец трубы к входному коллектору, а другой – к выходному. Смесительный узел закрепляется в коллекторном шкафу, прикрученном к стене комнаты.

На этом монтаж трубы для теплого пола считается завершенным. Заливается стяжка. Линолеум укладывается не на саму бетонную стяжку, а на листы фанеры. Другие напольные покрытия можно размещать без использования фанеры в соответствии с требованиями технологии их монтажа.

Преимущества монтажа системы теплого пола в доме наглядно представлено на схеме. Теплые полы под линолеум идут как дополнительный обогрев к существующей системе отопления

Водяной теплый пол вы можете использовать как дополнительное отопление к радиаторной системе. При желании теплый пол может полностью ее заменять, выступая самостоятельным поставщиком тепла в доме.

Водяное напольное отопление функционирует на любом источнике энергии: газ, жидкое топливо, электричество. При этом не требуется нагрева теплоносителя в системе до высоких температур. На входе в контур температура теплоносителя составляет 30-40 градусов.

Во время эксплуатации системы водяного от отопления не возникает электромагнитное излучение, воздействие которого вредно для здоровья человека. Так как в полу отсутствуют разъемные соединения, то вероятность возникновения протечки равна нулю.

Срок службы системы составляет 50 и более лет.

Технические характеристики устройства

Максимальная мощность трансформатора – 80кВА, при этом значение напряжение на стороне ВН – 380В.

В режиме холостого хода значения напряжений на стороне СН равны – 55/65/75/85/95В, а параметры эл/тока на ней при:

значении напряжений 55/65В составляют 520А;
при значении 75/85/95В – 471А.

Номинальное значение мощности на обмотке низкого напряжения – 2,5кВА;
Номинальное значение напряжения на стороне низкого напряжения – 42В;
Значение номинальной мощности независимого источника питания – 25кВА;
Диапазон температур подогрева – 20-100 0 С;
Значения длины/ширины/высоты – 1,4/1,01/1,47м;
Общая масса – 500кг.

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

конвекция — тепло передаётся воздухом
от предмета к предмету;
лучами — когда тело, нагретое более 60
градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по
принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет
его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют
основной слой — токопроводящие полосы (с медным и серебряным напылением),
карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту
воздействует ток, и она начинает излучать лучи, которые достигая твердое тело
(ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Плёночные системы
производятся рулонами 50,
60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит
специальная полоса, по ней
делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как
положительные качества, так и отрицательные, хотя плюсов намного
больше.

Рассмотрим преимущества и недостатки

В
отдаче тепла — обогревается
та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не
тратится тепло на обогрев мебели снизу, что снижает затраты
электроэнергии. Экономичней расходуется
сам материал, так как не размещается под мебелью.
Обходится плёночный тёплый пол не дорого,
несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие
от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них
входит: термодатчик, терморегулятор, электрические провода, контакты, скотч.
Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
Инфракрасная плёнка не боится минусовых
температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем
состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при
использовании системы в загородных
домах и дачах.
Возможность установки в помещениях любого типа —
частные дома, квартиры
или офис. Тут отсутствует
опасность затопления соседей, как при водяной модели пола. Комнаты по
принадлежности могут быть
любыми — детская, гостиная, кухня, ванная.
Простота
в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и
аккуратность. При этом укладка пленочного тёплого пола делается быстро.
Инфракрасное излучение, идущее от карбоновых
элементов схоже с солнечным теплом.
Не
нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при
выходе из строя одной из
полос, система продолжает работать. А при возникновении необходимости замены
всей конструкции, она легко демонтируется.
Равномерное прогревание помещения

Важно – тепло концентрируется внизу, что
благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать
детей на пол, не опасаясь, что они простынут.
Инфракрасный тёплый пол служит долго, даже
при постоянной эксплуатации, и не
требует технического ухода.
Внутри комнаты отсутствует инвекционное и
конвекционное перемещение потоков
воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Есть и минусы у таких полов, но их значительно меньше.

Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
Риск возникновения короткого замыкания при проникновении воды.
Система зависит от подачи электроэнергии.
Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

«Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

по спирали;
змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

Смесительные узлы;
Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

Пробка;
Вспененный полиэтилен с фольгированным покрытием;
Фольгированный полистирол;
Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Подложка под ламинат для теплого пола

Правильный выбор подложки под ламинат для теплого пола оказывает определяющее значение на эффективность системы электрического подогрева.

Характеристики подложки (отличительные признаки):

высокая отражающая способность;
устойчивость к перепадам температуры;
экологическая безопасность.

Оптимальная толщина 1,5-3 мм.

Какую подложку под ламинат с теплым полом можно использовать?

экструдированный полистирол с перфорацией;

полистирольная подложка Arbiton Izo Floor Thermo (Польша), которую отличает наличие системы желобов и отверстий.

Многие производители предлагают специальную подложку под ламинат для теплого пола. Например, в линейке Quick-Step есть подложки: Unisound Pro, Transitsound Ultra, Uniclic Plus. Специальные подложки более равномерно распределяют тепло по поверхности пола.

пенофол, техническая пробка, изолон – могут быть использованы в качестве подложки только при монтаже электрического кабельного теплого пола под ламинат (кабель или нагревательные маты).

Внимание. При монтаже пленочного теплого пола использование пенофола запрещено

Выбор подложки по типам пола

Подложка для электрического и водяного отопления применяется одинаковая, но не вся годится в том или ином случае.

Она используется обязательно. Иначе:

ламели не прилягут к полу ровно;
при ходьбе по полу будут повреждаться токопроводящие элементы, и они сломаются;
будет непроизводительно тратиться электроэнергия на нагрев несущих конструкций пола.

Подложку под электрический обогрев пола по виду легко отличить. Она фольгированая.

Укладывается материал на пол фольгой вниз. Зеркало отражает тепло и направляет его верх. Поэтому материал подложки делают так, чтобы он свободно пропускал тепло. Выше уже сказано, что показатель теплового сопротивления у нее не должен быть выше 0,04-0,06 K/Вт на 1 м2.

Подложка должна отвечать таким критериям:

хорошо проводить тепло;
при нагреве не выделять вредных испарений;
не разрушаться и не деформироваться из-за изменения температуры;
быть паропроницаемой, чтобы под ней не скапливался конденсат.

В настоящее время, есть три материала подложи, отвечающих всем этим критериям.

Вспененный полиэтилен

Самый распространенный материал. Продается разной толщины. Популярен из-за низкой цены. Он хорошо режется, это удобно при работе в комнатах со сложной формой. Места соединения матов удобно соединять скотчем.

Экструдированный полистирол

Лучший вариант для электронагрева. Подходит для водяного отопления. Дороже полиэтилена, но лучше пропускает тепло, прочнее. Благодаря перфорации обладает хорошей паропроницаемостью.

Пробка

Лучший материал для обычного ламината. Подходит для водяных полов. А вот для электрического подогрева лучше не применять. Пробка для этого слишком хороший утеплитель. Цена намного выше синтетических материалов.

Выбор электрического теплого пола под ламинат

Какой лучше использовать электрический теплый пол под ламинат можно определить изучив особенности помещения. Основной характеристикой будет показатель высоты уровня поднятия, который и поможет выбрать систему обогрева.

Кабельная система требует большой стяжки

Если есть возможность укладывания слоя теплоизоляции толщиной в 2 см и больше, то можно использовать даже кабельную систему. Поверх нее заливается стяжка в 3 см. Это обеспечивает высокую прочность конструкции.

В помещениях, где конструкция не позволяет установить высокий «пирог», лучше выбрать один из матовых вариантов. Тогда в качестве основания может применяться клей для плитки или наливные растворы, а стяжку можно и вовсе исключить из схемы.

Еще один весомый параметр – экономичность. Ламинат быстро нагревается и долго удерживает тепло, поэтому целесообразно применять тонкие системы обогрева с невысокими энергозатратами. К таким относят сплошные карбоновые и пленочные инфракрасные теплые полы.

Конструкция пола с подогревом и ламинатом без стяжки

Монтаж своими руками

По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

«Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.
