Электрический теплый пол под линолеум

Преимущества конструкции

Инфракрасная нагревательная пленка обладает такими достоинствами:

1. Укладка изделия производится быстро. Причем провести процедуру можно собственноручно.
2. Нет необходимости в обустройстве стяжки: систему можно класть прямо под напольное покрытие.
3. Возможность сэкономить средства и полезную площадь помещения.
4. Пожарная безопасность.
5. Достаточно высокая прочность покрытия. Учтите, что даже если поврежден один из элементов полотна, то система все равно будет работать.
6. Включать и использовать такой теплый пол можно сразу после монтажа.

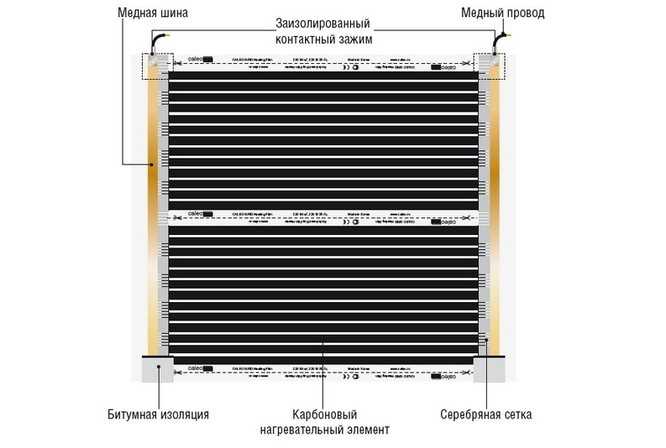

Общий вид пленочного теплого полаНесмотря на то, что производители уверяют в полной водонепроницаемости пленки, все же не всегда следует стелить ее в помещениях, подверженных сильному влиянию влаги. Все дело в электрических контактах. Хотя хорошая изоляция может решить эту проблему.

Монтаж инфракрасного пола

Монтаж включает в себя ниже описанные действия. Для объяснения необходимости исполнения первых 12 пунктов, могу сказать следующее. Все эти операции крайне необходимы — если вы их проигнорируете и недостаточно утеплите ваш пол, большое количество энергии будет уходить на обогрев плит перекрытия и массива стен. Это повлечет за собой огромные расходы электроэнергии и большие счета за ее оплату.

А теперь подробно рассмотрим, как произвести укладку под линолеум:

Рассчитайте количество материала.
Очистите поверхность. Сбейте старую стяжку или демонтируйте старое деревянное покрытие вместе с лагами. Очистите поверхность вплоть до основания. Уберите весь мусор, по возможности уберите пыль.
Обработайте грунтовкой глубокого проникновения для увеличения диффузионных свойств бетона.
Уложите гидроизоляцию — рубероид, битумную мастику, наливные магазинные смеси на основе полимеров, полиэтиленовую пленку. Производим укладку не только на поверхность пола, а также делаем небольшой заход на стены, порядка 100 мм. Все швы герметично запаиваем или проклеиваем строительным скотчем так, чтобы исключить просачивание воды.
Прибейте демпферную ленту из вспененного полиуретана или используем магазинную с клеящейся поверхностью.
Произведите укладку утеплителя. Для этих целей вам подойдет пенопласт или пенополистирол

Обратите внимание на то, что утеплитель должен подходить для эксплуатации совместно с использованием системы теплых полов. То есть его номинальная рабочая температура должна быть около 300С

Покупайте утеплитель именно для монтажа на пол — его плотность более высокая, и он способен выдержать большие нагрузки. Монтаж осуществляется обычной укладкой плит утеплителя, только на стыки швов между панелями нанесите небольшое количество монтажной пены так, чтобы она склеила панели между собой. Тем самым, вы повысите свойства теплового экрана.
Вновь уложите гидроизоляцию — на этот раз нужно укладывать именно полиэтиленовую пленку.
Укладываем слой армирования. Подойдут магазинные клети площадью 1×2 метра с ячейкой 100 мм. Свариваем их между собой или что проще — связываем шамотной проволокой.
Приподнимаем армирующую конструкцию на 1 см над гидроизоляцией. Для этого можно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.
Готовим обычную смесь для стяжки.
Заливаем стяжку толщиной не более 30 мм. Да, лучше было бы 50 мм, но не стоит этого делать, так как наш теплый пол будет прогревать и этот слой бетона. Вообще, он не разбирает, в какую сторону греть пол — одинаково греет в обе стороны, поэтому и утепляем.
Ждем полного высыхания нашей стяжки, занимает это около 25 дней.
Укладываем на нашу новенькую стяжку еще один слой утеплителя. Лучше всего для этих целей подойдет рулонный пробковый утеплитель толщиной 3 мм.
Стелим наш пленочный пол. Помним, что не стелим его под места будущего расположения мебели. Разворачиваем рулон, и там, где нужно его обрезать, режем строго по пунктирной линии — она специально нанесена для того, чтобы не порезать углеродный проводник.
После того как все расстелили, коммутируем наши пласты. Для этого берем провод, который мы купили отдельно, сечением 1,5 мм2. Зачищаем и обжимаем этот провод в клипсе, которые шли в комплекте. Затем клипсу обжимаем плоскогубцами к шинке нашей пленки.
Обжимные клипсы изолируем сверху кусочками битумной изоляции, которая также шла в комплекте.
Таким образом, собираем всю конструкцию. Крепим все методом параллельного соединения пленки. То есть, отдельно ведем фазу и ноль.
Монтируем на стену тепловой регулятор.
Монтируем в пол термопару от теплового регулятора.
Монтируем в тепловой регулятор контакты от нашего пола.
Подключаем схему к сети и испытываем. Проверяем работоспособность каждого элемента.
Выключаем, ждем полного остывания.
Укладываем поверх тонкую подложку.
Стелим линолеум.

Помните, что все используемые подложки и другие материалы должны иметь пометку о возможности работы с системой «теплый пол». На этом все, друзья. Теперь вы без труда сможете самостоятельно изготовить инфракрасный пол. Удачи, и до новых встреч!

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Какой ТП «сработается» с линолеумом?

Под данное НП можно монтировать такую систему обогрева:

• водяную;
• электрическую;
• инфракрасную.

Системы отличаются между собой конструкцией и сложность монтажа.

Рассмотрим детально каждую из них.

Водяной ТП

Является комплектом труб, по которым циркулирует теплоноситель. Чаще всего эта конструкция соединена с отопительной системой. Водяной ТП больше подходит для частных домов.

Если у вас в доме стоит газовый котел, вы можете делать ТП вместе со всем отоплением. Основное преимущество этой конструкции – независимость от электричества.

Особенностью этой системы считается обязательная укладка стяжки между трубами и линолеумом. Если труба повредиться, конструкцию может подтопить

Чтобы минимизировать риски, важно правильно выполнить изоляцию

Электрический ТП

Теплый электрический пол – это нагревательный кабель, положенный между твердым основанием и стяжкой. Подбирать температуру подогрева можно на термостате.

Неоспоримое достоинство конструкции – автономность. Она подходит для квартир и часто используется как единственный источник тепла в прохладные осенние дни. Ложить такую систему ТП разрешается только в крайних случаях, поскольку она весьма своеобразна и сложно устанавливается.

Если вы решили сочетать электрический ТП и линолеум, то последний должен быть очень хорошего качества. В противном случае, через некоторое время он начнет неприятно пахнуть и деформироваться.

Инфракрасный ТП

ИК считается наиболее удачным вариантом под линолеум, поскольку он очень легко монтируется. Являясь тонкой пленкой с хорошей эластичностью, этот ТП занимает мало пространства и хорошо обогревает помещение.

В сравнении с электрическим ТП, ИК экономнее расходует электричество. Выставлять степень подогрева можно на терморегуляторе.

Какой линолеум подходит для монтажа теплого пола?

В строительных супермаркетах представлено несколько видов линолеума, и далеко не все из них подходят для укладки на нагревающуюся поверхность. Вот 5 категорий, которые вам встретятся в большом количестве и разнообразном дизайне:

• виниловый (ПВХ);
• глифталевый (на тканевой основе);
• нитроцеллюлозный;
• резиновый;
• мармолеум (натуральный).

Глифталевый (или алкидный) обладает замечательными теплоизоляционными качествами, однако, несмотря на прочную тканевую основу, при регулярном нагревании со временем деформируется.

Нитроцеллюлозный материал прекрасно отталкивает влагу и отличается высокой прочностью, но чутко реагирует на высокие температуры и способен возгораться.

Двухслойный релин, изготовленный из каучука, битума или синтетической резины, также не переносит нагрева. Таким образом, для монтажа теплого пола подходит или натуральный мармолеум, или виниловое полотно.

Мармолеум считают наиболее безопасным материалом, так как он состоит из натуральных компонентов: сосновой смолы, частичек пробки, льняного масла, природных красителей, извести. Нагреваясь, он сохраняет свою первоначальную форму и размеры, не выделяет вредные для здоровья вещества. Поверхность долгое время не выгорает, цвета сохраняются, границы рисунка остаются четкими.

Мармолеум рекомендуют настилать в домах, где живут маленькие дети и аллергики. Единственное условие использования: не поднимать температуру пола выше 27-28ºС (не более 60 Вт/м²)

Более экономичный вариант – виниловый ПВХ линолеум. Дольше прослужат прочные и износостойкие коммерческие виды от 34 до 43 класса, предназначенные для использования в общественных помещениях и на производстве.

Покрытия с теплоизолирующим слоем не подойдут, так как будут препятствовать прохождению тепла.

Лучший вариант для монтажа – гомогенный линолеум из винила или синтетический материал на тонкой тканевой основе. Единственным неудобством является неприятный запах при нагревании, но через несколько недель он обычно исчезает

Монтаж тёплого водяного пола под линолеум

Отличное сочетание водяного тёплого пола и бетонного основания, хотя финишное покрытие из линолеума — не является хорошим вариант в данном случае. При желании, уложить такой материал можно, но он должен иметь высокое качество и быть не сильно толстым.

Процесс монтажа тёплого пола на бетон под линолеум следующий:

1. Продумать схему укладки — улитка или змейка.

1. Закупить нужный стройматериал, это:

• полиэтиленовая плёнка, имеющая толщину 150 мкр;
• полистирол (толщина плит 20 мм), лучше с бобышками;
• арматурная сетка;
• демпферная лента;
• коллекторы, входной и выходной;
• труба из сшитого полиэтилена.

1. Произвести гидроизоляцию. На подготовленное бетонное основание укладывается гидроизоляционная подложка из полиэтиленовой плёнки, полосы проклеиваются скотчем.

1. Настелить теплоизоляционный слой — полистирольные листы с бобышками. Бобышки нужны для простоты крепления труб тёплого пола. Листы фиксируются к поверхности с помощью крепежей.

Если плиты гладкие, то на них устанавливается армированная сетка, на которую будут крепиться трубы.

1. Установить коллектор. Он крепится к стене, в дальнейшем к нему будут подсоединяться трубы.

1. Наклеить демпферную ленту. Она клеится на стены, в местах их стыка с полом по всему периметру.

1. Произвести монтаж нагревательных элементов. Трубы укладываются шагом от 10 до 30 см, от размера зависит теплоотдача конструкции. Средний расход полиэтиленовой трубы — 5 метров на 1 м2 площади. Трубы располагаются между бобышками и фиксируются ими. При отсутствии бобышек на плите, трубы крепятся на армирующую сетку или фиксируются клипсами-зажимами, которые заранее установлены на бетонном полу.

1. Подключить и проверить прибор отопления. Трубы подсоединяются к коллектору, один край к входному, другой к выходному, а крепление смесительного узла производится к коллекторному шкафу. Система наполняется водой и проводится опрессовка.

1. Уложить арматурную сетку. Она кладётся поверх полистирольных листов с проложенными трубами. Цель — укрепление бетонной стяжки, в которой будет спрятан тёплый пол.

1. Залить бетонную стяжку. Минимальная её толщина 40 мм, бетон должен полностью закрыть трубы. Необходимо дать цементу подсохнуть, прежде чем на него стелить половое изделие, на это потребуется не менее месяца.

1. Осуществить монтаж подложки для линолеума. Используются фанерные листы, которые расстилаются по всей площади.

1. Уложить финишное покрытие. Линолеум располагается поверх фанеры по всему пола. Материал должен отлежаться, прежде чем устанавливать плинтуса.

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

• моментальная теплоотдача после включения;
• монтаж по сухой технологи без заливки бетонной стяжки;
• срок службы в 50 лет;
• бесшумная работа;
• простота монтажных работ;
• безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

• высокая цена ИК пленки;
• большие счета за электрическую энергию;
• зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Утепление пола и укладка линолеума в коридоре

В статье описаны этапы работ по утеплению поверхности пола, с помощью листов ДВП и пенофола, и укладка линолеума. Все этапы работ пошагово показаны на фото, чтобы наглядно продемонстрировать, как правильно утеплить пол и положить линолеум.

Все работы, которые указанны в данной статье, проводил своими руками в частном доме, советской постройки. Основой под линолеум изначально был деревянный пол, который утратил свой внешний вид, теплоизоляцию и перестал выполнять основные функции.

Коридор находится при входе в дом и представляет собой маленькое помещение, площадью 2 на 2 метра. Учитывая небольшие размеры коридора, усложняется проведение работ тем, что в нем есть три двери.

При проведении работ все двери лучше снять, если они есть и мешают проведению работ, как в моем случае.

Материалы

Для утепления пола и укладки линолеума в коридоре нужно приобрести следующие материалы:

• линолеум;
• пенофол (утеплитель с фольгой);
• листы ДВП;
• пластиковый плинтус;
• фурнитура для плинтуса;
• металлические порожки;
• шурупы, гвозди, скотч.

Как утеплить деревянный пол под укладку линолеума

Чаще всего мы утепляли стены и не обращали внимание на пол… а зря! Через пол тепло уходит ничуть не хуже, чем через стены. Первым делом нужно удалить старое покрытие пола, если оно есть. У меня сразу на деревянный пол был положен линолеум, который со временем продавился и порвался

У меня сразу на деревянный пол был положен линолеум, который со временем продавился и порвался.

Пол в коридоре был очень холодным, ведь из всех щелей и отверстий шел холодный воздух. Плинтуса были деревянные под линолеумом, который был просто положен сверху. Отслужил этот линолеум семь лет, что довольно не плохо, но все-таки я сделал много выводов из своих прежних ошибок и решил утеплить пол, перед укладкой нового линолеума.

Удалив старое покрытия пола, я сразу снял деревянные плинтуса, чтобы они не мешали укладке линолеума и утеплению пола.

Листы ДВП обрезать по размеру пола. Сделать это можно обычным садовым секатором или ножницами по металлу.

Лист ДВП может заходить и на порожки, если они в ровне с полом и не выступают, как у меня.

Подготовить инструменты и гвозди, для закрепления листов ДВП. (фото 6)Прибить гвоздями листы ДВП, которые уже обрезаны необходимого размера и уложены на деревянный пол.

Пенофол (утеплитель с фольгой) продается метровой ширины, а длину можно купить сколько нужно. У меня получилось четыре метра. Вообще, пенофол не обязательный компонент, спокойно можно использовать тонкий пенопласт, как в этом фотоотчёте. Выложить пенофол на прикрепленные листы ДВП. По центру скрепить две полосы пенофола широким скотчем.

Основа под линолеум готова, переходим к укладке линолеума.

Как правильно укладывать линолеум на утепленную поверхность

Линолеум обрезать по размеру помещения, учитывая размер порожков. Выложить линолеум и разровнять.

Стыки линолеума с поверхностью пола других комнат, зафиксировать специальным металлическим порожком, как показано на фото. Порожки прикрутить саморезами к полу.

Завершающий этап. Установка плинтусов

Пластиковый плинтус крепиться саморезами к стене.

Есть плинтуса, в которых саморезы прячутся внутри, но такие плинтуса не особо практичны. Средина постоянно выпадает, деформируется. Поэтому, я выбрал обычный пластиковый плинтус, который прикручивается сверху саморезами.

Плинтус нужно выбирать под цвет линолеума, как и порожки. Все должно быть гармонично и сочетаться. Для установки плинтуса, нужно вымерять и обрезать необходимые куски плинтуса. Соединить их с помощью фурнитуры, сделав угол.

Таким образом, установить плинтус по всей поверхности стыка стены и пола в коридоре. В конце установить фурнитуру на концы плинтуса. Это завершение работ.

Можно ли стелить теплый пол под линолеум

Теплый пол под линолеум укладывать можно. Более того, существует идеально подходящая технология для этого. Речь идет об инфракрасном пленочном поле

Если с выбором нагревательного элемента тут все понятно, то крайне важно усвоить вопрос, касательного самого линолеума. Прежде всего, он не должен быть на теплоизолирующей основе

В противном случае эффективность обогрева будет сведена практически на ноль. Более того, крайне важно правильно выбрать линолеум для его комбинации с теплым полом. Сегодня существует немало его разновидностей, например, линолеум поливинилхлоридный и тому подобное. Рынок наполнен разными видами линолеума.

Укладывать линолеум на теплый пол можно только тот, который допускается для этого производителем. На упаковке и в техническом паспорте к этому материалу производитель должен поставить специальный знак, указывающий о допуске этого изделия под линолеум. Если на этот важный момент не обращать внимания, то можно приобрести неподходящий линолеум. В результате это приведет к тому, что под воздействием высокой температуры он начнет выделять в воздух формальдегид, опасное вещество для людей и домашних животных. Более того, изделие попросту станет эластичным и прорвется.

Совет! При выборе линолеума крайне важно обращать внимание на класс безопасности. Более того, теплый пол под линолеум возможен только в том случае, если в качестве нагревательного элемента будет использоваться инфракрасный обогрев. Этот обогрев наиболее мягкий и благоприятный

Как раз теперь рассмотрим, какой инфракрасный обогрев уложить под это покрытие лучше всего

Этот обогрев наиболее мягкий и благоприятный. Как раз теперь рассмотрим, какой инфракрасный обогрев уложить под это покрытие лучше всего

Более того, теплый пол под линолеум возможен только в том случае, если в качестве нагревательного элемента будет использоваться инфракрасный обогрев. Этот обогрев наиболее мягкий и благоприятный. Как раз теперь рассмотрим, какой инфракрасный обогрев уложить под это покрытие лучше всего.
