Пошаговая инструкция по строительству каркасного дома своими руками

Недостатки каркасных домов

каркасные дома пожароопасны

• Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
• Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
• Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной.  Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе  ощущается вибрация и хорошо слышны шумы

• Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
• Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

• Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
• Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому  разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Каркасный дом по-американски: пошаговое руководство по строительству – Четвёртое место

How to build a house, Lurry Haun, The Taunton Press, Inc., 2008, 282 страницы (Как построить дом, Ларри Хон)

Ларри Хон был автором и соавтором нескольких книг-бестселлеров о строительстве каркасных домов. Одна из них, наиболее известная в России, это– «The Very Efficient Carpenter» или «Очень эффективный плотник» (по-моему правильнее Самый эффективный плотник). К сожалению информация в книге очень давно не обновлялась. Последняя редакция книги датируется 1998 годом и в ней все фотографии чёрно-белые! Поэтому я предпочёл использовать в работе вторую книгу Ларри Хона, которая называется «Как построить дом». Содержание книги практически совпадает с первой, но актуализировано и дополнено.

Мне очень сложно коротко написать об этой книге. «Как построить дом» – большое и подробноеруководство по строительству каркасного дома своими руками. В ней есть всё и даже больше.

Поэтому, в этой статье я решил использовать лучший вариант рассказа об этой книге – выложить большое количество фотографий из неё.

В книге «Как построить дом» Ларри Хона рассмотрены все этапы строительства каркасника:

• выбор проекта дома,
• подготовка строительной площадки,
• приведена информация о инструментах, необходимых для строительства каркасного дома,

описаны приёмы работы с основными инструментами,

подробно расписаны конструкции и материалы каркасного дома, от фундамента до кровли,

есть информация о вариантах утепления дома

отдельная глава книги посвящена строительству террасы

в конце книги много внимания уделено отделке дома, включая финишную окраску стен из гипсокартона, электрику и т.д.

Обратите внимание
При практическом использовании информации из этой книги необходимо понимать и учитывать особенности конструкций и узлов американских каркасных домов. Американская специфика наиболее ярко проявляет себя в конструкциях стен, видах используемых утеплителей, материалах для отделки фасада каркасного дома, материалах для внутренней отделки стен и многом другом.. В общем, я не удержался и купил себе бумажный вариант этой книги! Книга незаменима на строительной площадке и иметь её на стройке в бумаге уместнее, чем бегать с планшетом, беречь его от ударов, пыли и грязи и одновременно пытаться разглядеть на экране маленькие буквы и схемы

В общем, я не удержался и купил себе бумажный вариант этой книги! Книга незаменима на строительной площадке и иметь её на стройке в бумаге уместнее, чем бегать с планшетом, беречь его от ударов, пыли и грязи и одновременно пытаться разглядеть на экране маленькие буквы и схемы.

Опыт строительства каркасного дома: реальность самостоятельной сборки

Каркасный дом оправдывает ожидания только при грамотном проектировании и возведении. Не стоит рассчитывать, что, не имея опыта, получится возвести добротное жилье за пару месяцев. Нюансы, не являющиеся проблемой для специалиста, для новичка станут камнем преткновения.

Понятно, что привлечение профессионалов значительно удорожит постройку, но в некоторых ситуациях экономить неразумно.

Советы экспертов:

1. Испробовать силы и набраться опыта лучше на уменьшенной копии – времянке, бане или сарае.
2. Строительство двухэтажного здания или дома с мансардой для постоянного проживания надо заказывать под ключ. Ошибки в просчетах и несоблюдение технологии могут дорого стоить.
3. Дачный летний домик получится соорудить самостоятельно по готовому проекту, предварительно согласовав план работ со специалистом. Для работы лучше использовать домокомплект с подробным эскизом, схемой крепления элементов и пр.

Понятие каркасного строительства

Бюджетный вариант сооружения дома особенно популярен в США и европейских странах. Однако быстровозводимые облегченные конструкции все чаще выбирают и соотечественники.

Суть технологии определяется ее названием. Основой служит каркас, собранный из деревянных опор или металлопрофиля. Стоечно-балочная конструкция монтируется на подготовленный фундамент, а пустоты в стеновой плоскости рамы обшиваются теплоэффективными материалами.

Между наружной и внутренней стеной укладывается утеплитель, паро- и гидроизоляция. Фасад дома облицовывается отделочным материалом: штукатуркой или сайдингом. В качестве обшивки используются плиты OSB, цементно-стружечные маты или прочная фанера. Роль теплоизолятора выполняет минвата или древесноволокнистые плиты – «теплое дерево».

Нехитрая постройка способна противостоять природным капризам, механическим ударам и служить не просто временным дачным домиком, а полноценным круглогодичным жильем. Срок службы каркасных домов во многом зависит от качества исходных материалов и соблюдения технологии сооружения.

Канадские и финские способы

Канадский и финский метод сборки домов имеет много общего, однако есть и некоторые различия строительства. Что общего имеют эти методы?

1. Использование более современных материалов для каркаса. Несмотря на то, что эти дома в своей основе имеют деревянные элементы, они имеют более длительный срок эксплуатации по сравнению с русским домом. Причиной является использование клееного бруса. Он на порядок дороже, однако такие его качества, как отсутствие деформации даже через несколько десятков лет и повышенная прочность, сделали его предпочтительным для канадского и финского жилья.
2. Если рассматривать пошаговую инструкцию сборки каркасного здания, то после фундамента в финском и канадском коттедже собирают пол. В русском варианте собираются первоначально стены, этим также отличается метод.

Каркас всего дома

Различие канадского и финского дома состоит в первую очередь в технологии. Финский дом собирают так:

• делают фундамент
• этап строительства пола
• горизонтально на ровной поверхности отдельно сделают каркас стены
• утепляют ее в горизонтальном положении минеральной ватой, гидроизолируют, укладывают мембрану для пароизоляции и с обеих сторон закрывают листами осб-3
• укладывают обвязку
• устанавливают готовую стену
• после установки таким образом 4 стен, вся конструкция скрепляется внешней обвязкой

Дом из СИП панелей по канадской технологии

При строительстве канадского дома технология усовершенствовалась до использования панелей или СИП-панелей. Они представляют собой утеплитель на основе пенополистирола, который толстым слоем (минимум 15 см) нанесен между плитами ОСБ. Пенополистирол не боится влаги, являясь «родственником» пенопласта, поэтому гидроизоляция не производится. Так же этот материал не впитывает в себя влагу, а значит и пароизоляция также не нужна. СИП-панель представляет собой уже готовую стену, которую только следует подогнать под нужный размер, сделать окна и дверные проемы.

Русский способ

Русским способом строили каркасные дома еще 300 лет назад. Что он представляет собой?

В принципе, во время такого строительства совершались все те этапы, которые совершаются и сегодня. Рассмотрим пошаговую инструкцию:

1. Нарисовать или купить проект дома. Если вы планируете возводить жилое здание, то проект лучше заказать у архитектора, так вы сможете сэкономить на материалах. Специалист сделает рисунок оптимального дома для вас с учетов сторон света, климатических условий и самого участка. Кроме того, с подробным проектом можно подсчитать, во сколько обойдется постройка.
2. Подобрать участок, расчистить его, снять плодородный слой почвы. Хорошо бы в это время провести и анализ почвы, так как разные типы грунта требует разного подхода в построении фундамента.
3. Возвести фундамент. Он может быть либо ленточным, либо столбчатым, либо плиточным, либо свайным. Зная примерную нагрузку на почву вашего дома и тип почвы, вы сможете подобрать самый оптимальный вариант как по качеству, так и по стоимости.
4. Изоляция фундамента. Когда фундамент полностью готов, цемент, если он использовался, высок, можно приступать к следующему этапу. Фундамент должен быть гидроизолирован, для чего используется рубероидом, техниколем или другим методом.
5. Устройства обвязки, которая представляет собой уложенные по периметру фундамента доски или брус.
6. Возведение каркаса. Для строительства используются доски или брус. Устанавливаются угловые стойки, перемычки, подкосы и центральные стойки. Окно поддерживается ригелем. Деревянные элементы, которые используются при создании каркаса, должны быть хорошо просушены и обработаны огнебиозащитой. Только тогда срок эксплуатации каркасного строения будет длительным. Просушку для строительства лучше выбрать технологическую – в специальных печах при определенной температуре.
7. Каркас необходимо утеплить, для чего между брусом укладывается один из видов утеплителя – минеральная вата, пенопласт или др. по технологии.
8. Утеплитель с внешней стороны дома покрывается гидроизоляцией – пленкой или мембраной, которая не даст влаге попасть с улицы внутрь стены.
9. Изнутри утеплитель защищается от влаги пароизоляционным материалом, который не позволяет попадать влаге внутрь, и при этом способен вывести пары воды из стены в помещение. Самое главное- уложить данную пленку правильной стороной, для этого необходимо читать инструкцию.
10. Полученный пирог стены каркасного дома закрывается плитами ОСБ-3, как изнутри, так и снаружи. На эти плиты можно наносить отделку или фиксировать обрешетку для фасадных панелей. Изнутри стены выравниваются с помощью гипсокартона.
11. Кровля в таких домах ставится также – используя каркас для стропильной системы. Метод устройства как в стенах. Она также утепляется, изолируется и покрывается плитами.
12. Пол может быть либо деревянным, либо на основе цемента.

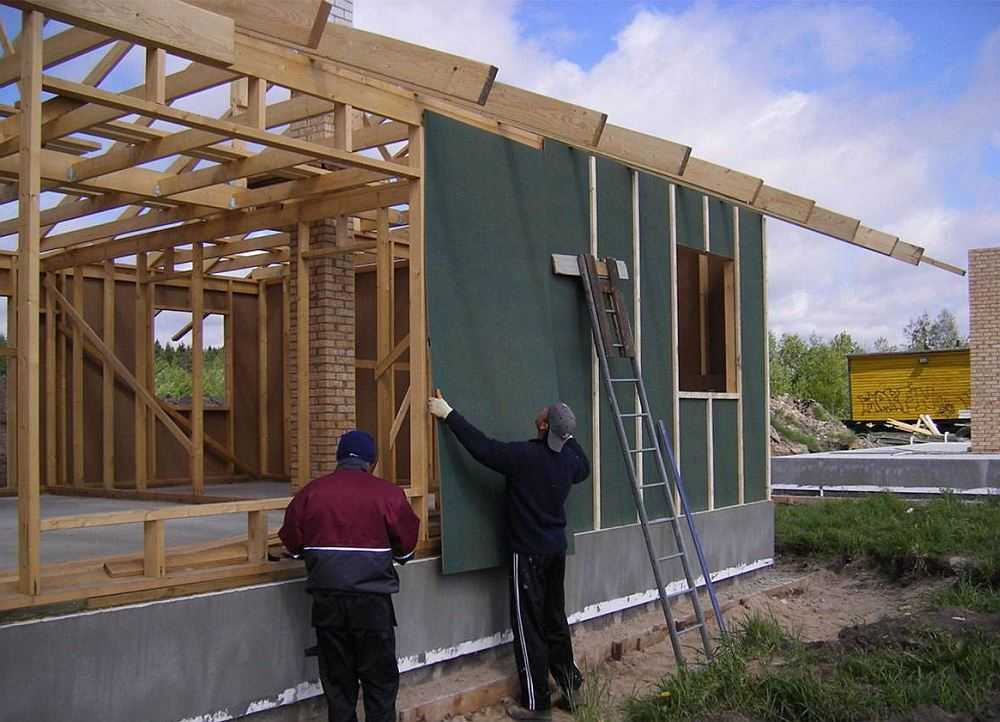

Строительство каркасного дома

Таким образом, возведение русского каркасного дома идет последовательно, шаг за шагом, из самых простых элементов. На Западе пошли дальше, и немного усовершенствовали данную технологию.

Роль многослойности

Стены обычного каркасного дома представляют собой настоящий пирог с несколькими необходимыми слоями. Именно в многослойности конструкции и кроется секрет теплоты стен. Между слоями существует дополнительная воздушная подушка, которая помогает утеплителю сохранять тепло в доме. Какие же слои имеются в стене каркасного дома?

Схема каркасной стены

1. Внешняя отделка. Это самый крайний слой, который представлен материалом для внешней отделки фасадов. Это может быть штукатурка, навесные конструкции, сайдинг или другие плиты ПВХ, это может быть деревянная отделка – блок хаус или вагонка. Выбор материала для внешней отделки зависит в первую очередь от предпочтений хозяина и его финансовых возможностей. Внешняя отделка в каркасном доме может крепиться к плитам ОСБ или фиксироваться на дополнительно установленный каркас. В первую очередь это касается панелей, которые при креплении на каркас также дополнительно создают свободное пространство между стеной дома и внешней отделкой. Вентилируемые фасады относятся к этому типу отделки. Свободное пространство улучшает теплозащиту дома, создает дополнительный заслон от ветра.
2. Плиты ОСБ выполняют двойную роль. Во-первых, они являются основой для внешней отделки, а во-вторых – это дополнительный каркас. Плита закрывает мягкие составляющие от внешнего механического воздействия.
3. Третий слой каркасной стены – это гидроизоляция. Гидроизоляция представлена двумя видами. Это может быть пленка или более современная мембрана. Мембрана отличается от пленки тем, что она «дышит». Она пропускает воздух, выводит пар, образовавшийся внутри стен, но не позволяет влаге приникнуть внутрь стены из внешнего мира.
4. Утеплитель является самым главным и основным элементом конструкции каркасной стены. От утеплителя зависит и толщина всей конструкции. При этом при выборе бруса для строительства каркаса, уже в период подготовки, необходимо определиться с толщиной утеплителя. Чем больше этот параметр – тем крупнее сечение бруса необходимо выбирать. Надо помнить о том, что утеплитель должен плотно прилегать к стойкам каркаса, и если вы выбрали утеплитель толщиной 15 см, то брус также должен иметь сторону 15 см. В некоторых районах предпочтительнее использовать утеплитель 18 см, значит, и брус следует выбирать аналогичной толщины. На 90% итоговая размер стены будет зависеть от утеплителя.
5. Со стороны дома к утеплителю прилегает пароизоляционная мембрана, которая имеет две поверхности. Одна поверхность является гидроизоляционной мембраной, а вторая выводящей лишнюю влагу из стены. Пароизоляционная пленка и гидроизоляционная пленка должны плотно прилегать с двух сторон к утеплителю. Пленки фиксируются на балки, а места, в которых различные куски сходятся, тщательно соединяют специальным скотчем. Соединение внахлест составляет около 15 см.
6. С внутренней стороны дома к мембране присоединяются плиты ОСБ, фиксируясь к брусу каркаса. Это основа для внутренней отделки.
7. Внутренняя отделка чаще всего представлена гипсокартоном, который выравнивает стену каркасного дома в местах стыков плит ОСБ, и отделочных материалов – обоев, вагонки, декоративной штукатурки и пр. Внутренняя отделка – это последний слой стены в доме.

Такая многослойная конструкция каркасной стены позволяет формировать стену своими руками, и при этом обеспечивает ее тепло и небольшую толщину.

Сопротивление теплопроводности каркасной стены

Дом из клееного бруса своими руками: строим вместе с профессионалами! Инструкция по постройке дома + 100 фото

Если у вас появилась идея построить дом своими руками, то трудность выбора материала будет актуальна.

Наиболее бюджетным вариантом будет строительство дома из бруса. При всей дешевизне этого материала, дом получится достаточно теплый, долговечный и крепкий.

Изучив интернет, вы обнаружите, что в большинстве случаев советуют выбирать брус сечением 150х150 мм.

Но в том случае если не хотите привлекать дополнительную рабочую силу, вам подойдет такой пиломатериал как сухой брус 150х100 мм, который после возведения и усадки можно утеплить с помощью минеральной ваты. Дом не будет уступать по теплоизоляции другим строениям из бруса большего сечения.

Этапы строительства и возведение фундамента

И так, материал закуплен, приступаем к строительству дома:

• Первоначально необходимо расчистить пространство и выровнять площадку под фундамент;
• В соответствии с составом грунта определить тип фундамента (в этом поможет специализированная справочная литература).

Фундамент может быть свайный, монолитный или ленточный, который более часто используется, ведь деревянные дома сравнительно легкие.

После установки фундамента, бетон должен набрать прочность (3-4 недели), далее приступаем к укладке бруса. Еще до укладки необходимо заготовить нагели (шканты) – это то, при помощи чего уложенный в венцы брус скрепляется между собой. Изготавливаются они обычно из плотной древесины (лиственница).

При размере бруса 150х100 мм подойдут нагели длинной около 12 см. Также технология укладки бруса требует прокладывать межвенцовый утеплитель. Обычно это рулонные материалы типа джута, также можно использовать паклю или мох.

По советам специалистов следует использовать свежий красный или торфяной мох, пролежавший не более 3-х недель.

Первый венец будущего дома должен быть изготовлен из лиственницы, которая не подвержена гниению. Для большей надежности можно обработать битумом.

Брус первого венца скрепляется между собой, приемом известным как «в полдерева» — на торцах бруса делают спил вдоль и поперек. Также скрепить такой узел необходимо при помощи скоб или гвоздей.

Способы крепления бруса к фундаменту

На этапе заливки основания в его верхний слой монтируют болты с загнутыми или основаниями в виде конуса. Расстояние между такими болтами не должно превышать более 0,5 м. На каждый элемент первого венца должно приходится не менее двух болтов.

В брусе первого венца еще до укладки необходимо высверлить отверстия для шпилек расположенных в фундаменте.

Поверх ростверка укладывается предварительно нарезанный рубероид, который выступает как гидроизоляционный материал.

Уложив первый венец и закрепив его на шпильках фундамента при помощи шайб и контргаек, выведите горизонталь по уровню, чтобы дом получился без перекосов. Также рекомендуется проверить диагонали.

Уложив первый венец, приступаем к возведению стен.

Для это вам понадобится разнообразный инструмент:

• Бензиновая или электрическая пила;
• Ручная циркулярная пила;
• Дрель;
• Уровень;
• Рулетка;
• Топор;
• Молоток;
• Шуроповерт;
• Перфоратор;
• Рубанок.

Также нужны расходные материалы — гвозди, саморезы, межвенцовый утеплитель, огнебиозащитные пропитки.

После подготовки всех необходимых материалов и инструмента приступаем к возведению стен вашего будущего жилища. Укладка бруса производится рядами (венцами) до получения стены необходимой высоты.

После укладки 4-5 венца устанавливаются косяки для дверных и оконных проемов. На следующем этапе происходит окончательное возведение стен под крышу.

Возведение кровли и полов

Экономить на материале для установки кровли настоятельно не рекомендуем. Эту часть дома возможно исполнить в нескольких вариантах:

• Односкатная;
• Двухскатная;
• Вальмовая;
• Шатровая;
• Полувальмовая;
• Многощипцовая;
• Сводчатая и бубновая кровля.

Все зависит от вашего желания, денежных средств и сложности стропильной системы.

Полы и потолки в доме тоже не маловажный этап строительства. При их обустройстве в основном руководствуются личными предпочтениями, но обязательно для любого варианта изготовления является качественная гидроизоляция. Особенно это касается подвалов и цоколей.

В деревянном доме рекомендуем использовать проникающую влагозащиту, обмазочные материалы или рулонную гидроизоляцию.Более подробно процесс строительства дома из бруса представлен на фото.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

• винтовыми сваями;
• столбчатым;
• ленточным.

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

• арматурные стержни;
• песок, щебень разных фракций;
• стальная проволока;
• цемент;
• гидроизоляция;
• инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.

На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.
