Как выполнить монтаж кровли своими руками?

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

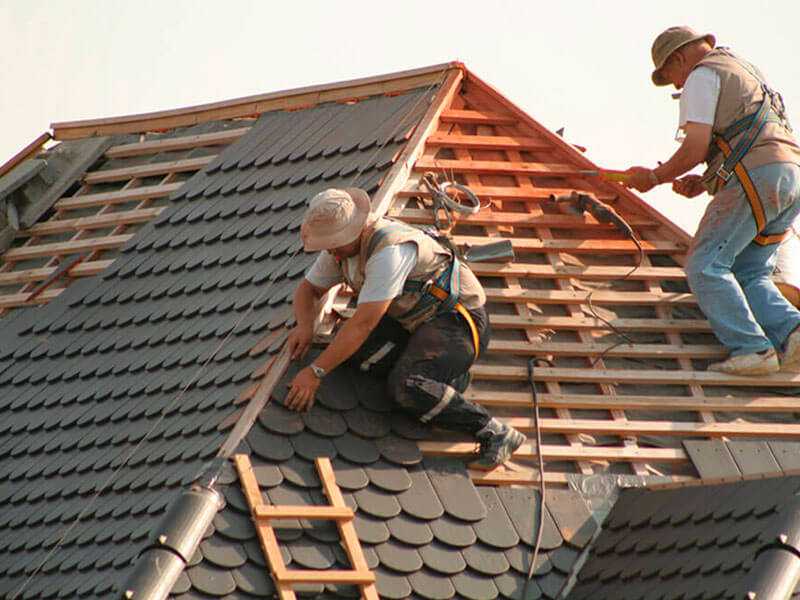

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

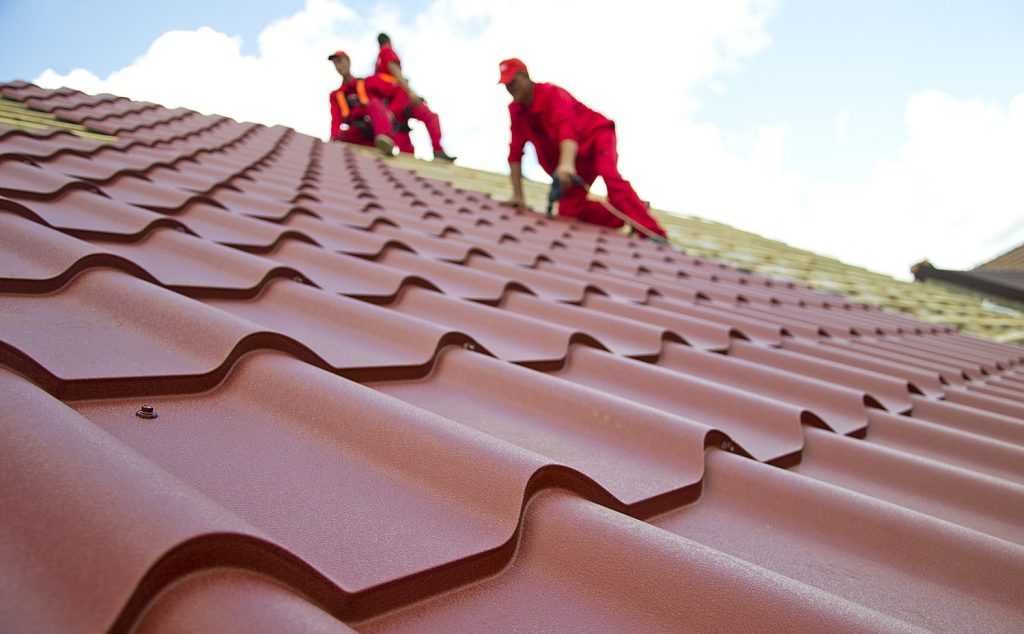

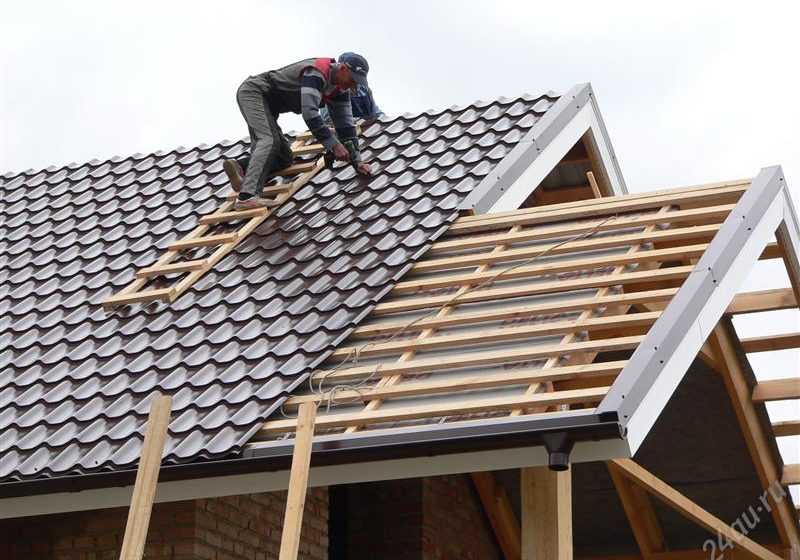

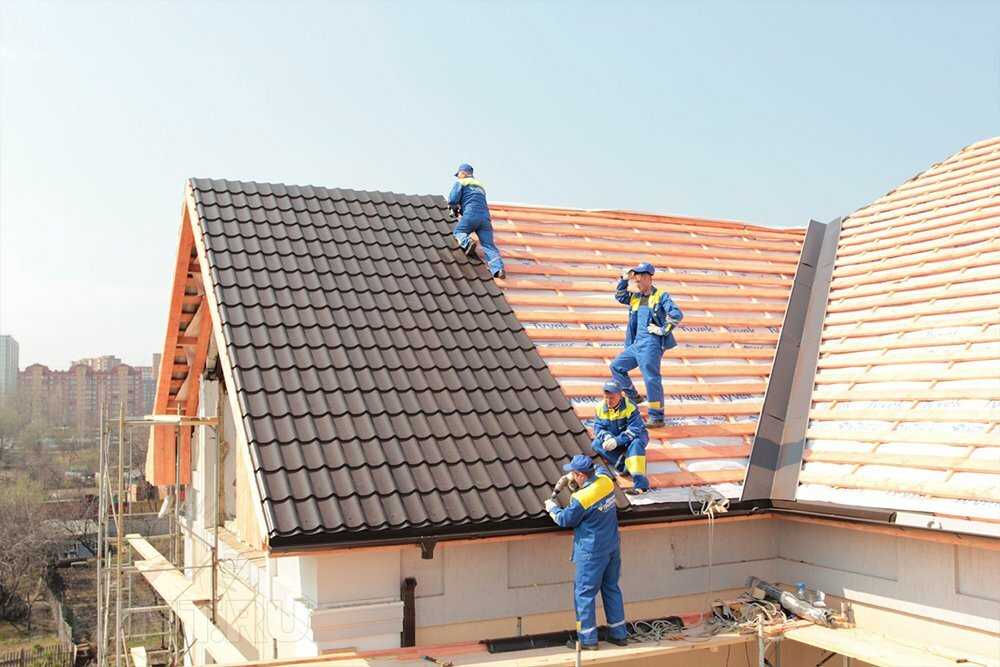

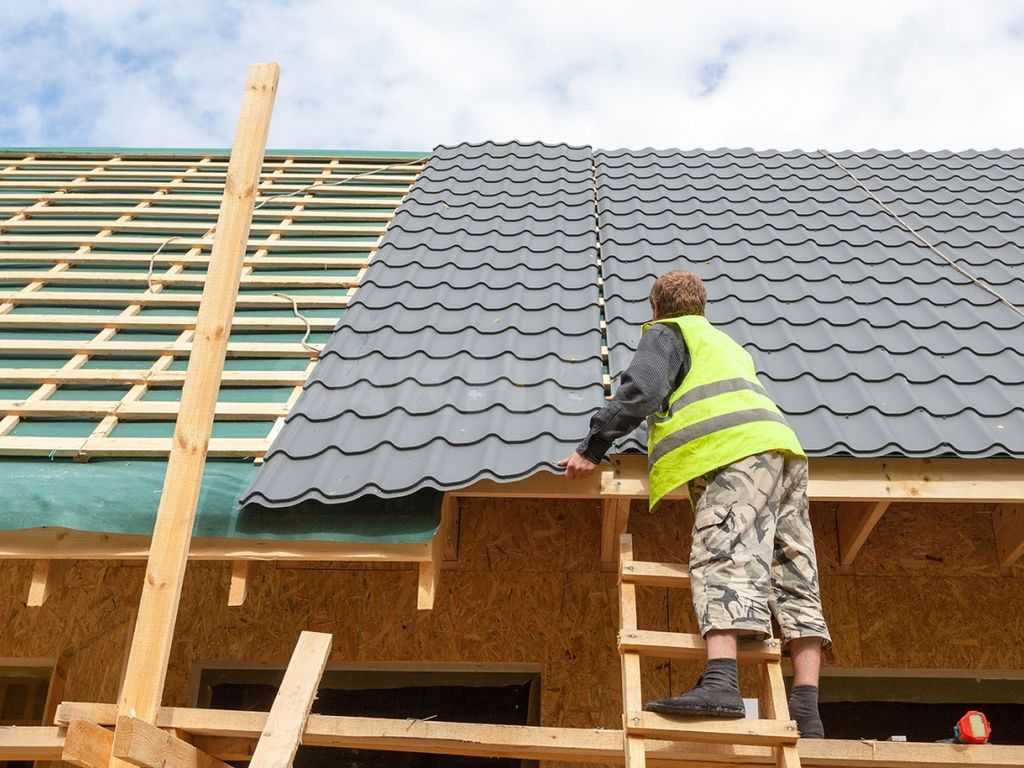

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Монтаж стропил

Это наиболее сложный этап строительства стропильной системы. Система будет безраспорной, на стропильных ногах делаются специальные запилы для упора о мауэрлат. В таком положении они не раздвигают стены, а прижимают их, эта стропильная система устойчивее наслонной.

Шаг 1. Установите диагональные стропила. Для их изготовления применяется доска 50×150 мм, если длины не хватает, то материалы следует сращивать. Во время сращивания надо точно соблюдать существующие рекомендации, при этом в местах стыка обязательно необходимо в дальнейшем установить подпорку, это следует иметь в виду во время выбора места наращивания. Следите, чтобы все четыре элемента располагались под одинаковым углом. Если величина свеса немного отличается – не проблема, параметр легко подогнать под требуемое значение кобылками.

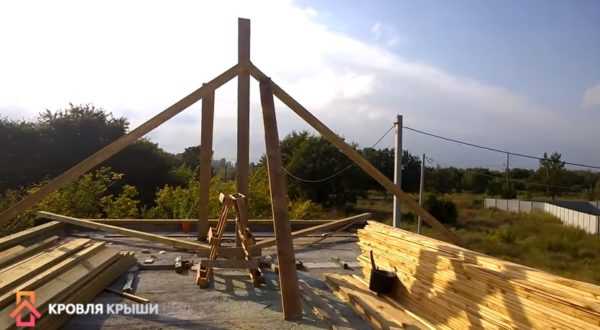

Диагональные стропила

Шаг 2. Приступайте к установке обыкновенных стропил. В местах упора с мауэрлатом надо запилить площадку, верхний конец фиксируется к коньковому прогону.

Площадка-опора

Одна из стропильных ног опирается на площадку

Вид на строительство

Опирание следующих стропильных ног на площадку

Все соединения забивайте на три гвоздя под углом. Два гвоздя вбиваются по сторонам и один в ребро бруса.

Все соединения укрепляют гвоздями

Процесс строительства стропильной системы

Для повышения устойчивости дополнительно закрепите стропила металлическими уголками. Необязательно вкручивать саморезы, намного удобнее пользоваться гвоздями, устойчивость конструкции от этого не понижается. Дело в том, что они работают на срез, а не на выдергивание.

Промежуточные стропила зафиксированы металлическими уголками

Вид на соединение

Узел стыка стропильных ног

Выставлять стропила надо под веревку. Вначале монтируются две крайние ноги, внимательно проверяется их положение. Все в пределах нормы – натяните между ними веревку и уже под нее выполняйте монтаж всех оставшихся элементов.

Фото процесса строительства крыши

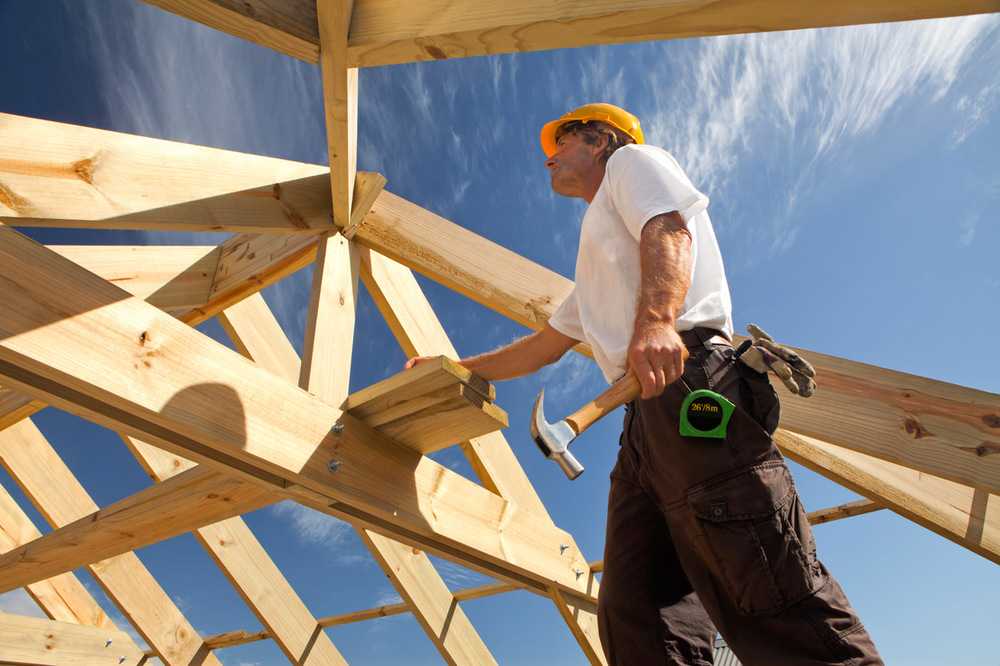

Мастер скрепляет гвоздями стропильные ноги

Шаг 3. Подровняйте вылет стропильных ног под карниз. Отмечать следует отбивочной строительной веревкой, отрезать легче бензиновой пилой.

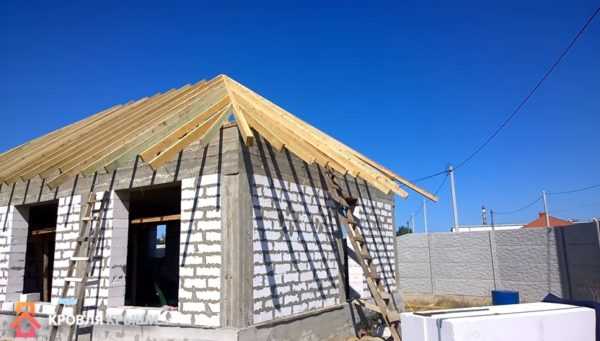

Четырехскатная стропильная система дома

Фиксация узлов опирания металлическими уголками

Мауэрлат

Схема установки мауэрлата

Мауэрлат (строители могут называть по-разному в силу необычности слова) представляет собой деревянную опорную балку размером примерно 150х150 мм, которую кладут по периметру здания на торцы стен, куда будут устанавливаться стропильные ноги крыш домов.

Рассмотрим рисунок:

1. стяжка,
2. мауэрлат,
3. гидроизолятор,
4. стропило,
5. проволока,
6. крепеж.

Мауэрлат нужен для распределения нагрузки по периметру стен равномерно. Его требуется хорошо укрепить к стене. На рисунке показан крепеж проволокой, но такой способ характерен для не больших крыш с малой парусностью.

Это больше устройство крыши своими руками. Если крыша более 250 м кв, то для крепления в стену вмуровывают шпильку с резьбой 12 мм на глубину 2 и более кирпича. Шаг установки шпильки не более 2 метров.

На шпильки одевают брус и крепят гайкой с широкой шайбой. Принято закрывать мауэрлат кладкой с наружной стороны стены.

Способы крепления к стене могут быть различны. Подойдет и арматура, что обойдется несколько дешевле. После укладки мауэрлата конец арматуры закрывают, приваривая заглушку.

Построить крышу своими руками, как видите, не сложно. Продолжаем.

Как правильно построить простую крышу деревянного дома из бруса своими руками

Ознакомьтесь с пошаговой инструкцией, как правильно построить крышу деревянного дома.

Шаг 1

По периметру дома выполняется верхняя обвязка. Используют брус сечением 15×15 см. Обвязку надежно закрепляют. Проверьте горизонтальность уложенных брусьев с помощью уровня.

Выполняются детали стропильной системы. Для этого используют обрезные доски сечением 5 X 15 см. В местах крепления стропильных ног с балками верхней обвязки выполняются вырезы по шаблону.

Поднимают детали и собирают две стропильные фермы. Они устанавливаются по торцам дома, с помощью отвеса проверяется вертикальность расположения, устанавливаются временные подпорки. Соединяют стропила внахлест или встык, используя для сопряжения деталей металлическое крепление и саморезы.

Шаг 2

Натягивают между стропильными фермами три отрезка шнура. Это поможет правильно установить стропильную систему. Стропильные ноги располагают согласно проекту. Расстояние между ними обычно составляет 0,6-1,2 м.

Деревянные заготовки должны упираться в балки перекрытия. Каждую конструкцию укрепляют во время установки временными подпорками. Во время работы проверяется расположение ферм относительно конструкции дома с внутренней стороны. Если необходимо, используют вспомогательные доски, которые располагают поверх балок перекрытия. Расположив вспомогательную доску по центру, фермы фиксируют.

Шаг 3

При установке ферм в месте дымохода с помощью рулетки проверяют, что расстояние между дымоходом и фермами соответствует нормам пожарной безопасности. Стропильную систему укрепляют в верхней части коньковыми досками с двух сторон. Выверяется расстояние между стропильными ногами сверху и снизу. Оно должно быть одинаковым.

На каждой стропильной ферме под ригелем устанавливаются с двух сторон по одной вертикальной стойке. Временные подпорки убирают. С внутренней стороны прикрепляют с помощью строительного степлера гидроизоляционную пленку (одним полотнищем по величине ската или полосами внахлест). Поверх пленки выполняют внутреннюю обрешетку.

Шаг 4

Выполняется обрешетка. Для этого используют доски сечением 2,5 х 10 см, прикрепляя их к стропильным ногам на одинаковом расстоянии друг от друга. Главное условие: обрешетка должна выдерживать приходящиеся на нее нагрузки и соответствовать типу кровли.

С внешней стороны между стропилами размещают утеплитель. Стропила накрывают гидроизоляционной пленкой и прикрепляют ее с помощью строительного степлера.

Согласно проекту выполняется фронтонный свес. Для этого к выступающим наружу концам обрешетки снизу прикрепляют с помощью саморезов ветровую доску сечением 2,5 X 15 см. Устраивают желоба для сбора атмосферных осадков. Укладывают кровельный материал, в качестве которого может выступать металлочерепица, керамическая черепица, листовое железо, шифер и др.

Теперь вы знаете, как правильно построить крышу дома, а значит, пришла пора ознакомиться с правилами её утепления.

На видео «Крыша дома из бруса своими руками» продемонстрированы все этапы технологического процесса:

Особенности конструкции

Для чёткого понимания, как правильно сделать двухскатную крышку, нужно изучить её конструкцию.

Крыша данного вида включает следующие конструктивные элементы:

• Мауэрлат. Бурс, зафиксированный по периметру стен посредством анкеров. Исходя из планируемой нагрузки используется брус 10х10 см или 15х15 см.
• Лежень. Брус, выступающий опорой для стоек, смонтированный в сторону средней несущей стены. Монтируется не всегда, обязательно необходим при большой площади объекта.
• Подкосы. Смонтированные под углом бруски, укрепляющие стропильную систему.
• Стойки. Вертикальные бруски, устанавливающиеся между стропил.
• Затяжки. Бруски, фиксирующие низ стропил. Являются основанием треугольника стропильной фермы.
• Стропильные ноги. Укрепляют стропила, формируя с ними и затяжками треугольную конструкцию.
• Конёк. Брусок, монтирующийся в месте соединения скатов. Удерживается вертикальными стойками. Выступает базой для фиксации стропил вверху кровли.

Монтаж висячей крыши

Висячая схема обустраивается несколько иначе в силу своих конструктивных особенностей. Стропила в данном случае будут опираться только на стены здания. Нередко висячая стропильная система обустраивается без конькового прогона, а в остальных случаях его нередко используют как направляющий элемент для выравнивания верхней части стропильных ног. Естественно, ни о каких опорах для прогона в такой конструкции речь не идет. Роль фронтонов при обустройстве двухскатной крыши по висячей схеме незначительна – коньковый прогон всего лишь крепится к ним, но нагрузка передается на другие элементы конструкции.

Данная схема предусматривает установку затяжек на уровне потолочных балок. Затяжки снижают распирающую нагрузку, приходящуюся на стены, но при больших внешних нагрузках их жесткости может не хватить. Чтобы избежать возможных проблем, нужно крепить мауэрлат в большем количестве точек. Оптимальным вариантом будет дополнительный крепеж при помощи металлических пластин.

Перед тем, как строить двухскатную крышу, стоит рассмотреть этот процесс на примере. Для примера будет использоваться крыша с углом установки стропил в 40 градусов, без утепления, шаг установки стропил – 60 см. Стропила и коньковый прогон выполняются из досок сечением 50х200 мм, а мауэрлат – 100х200 мм.

Изготовление крыши дома начинается с первого этапа, включающего в себя следующие операции:

1. Сначала изготавливается шаблон крепления стропил. Небольшая доска подходящего сечения прикладывается к мауэрлату под выбранным углом (в данном случае он составляет 40 градусов) и размечается в соответствии с ним, чтобы получился своеобразный «зуб». По линиям замеров доска отпиливается.
2. Шаблон опирается на мауэрлат, и от точки их соединения проводится горизонтальная линия до фронтона. От полученной отметки на фронтоне проводится и измеряется вертикаль (в примере полученное значение составило 18 см). Коньковый прогон нижней частью будет опущен на 18 см.
3. Рассчитав нужное количество точек, нужно очертить прямоугольник, в соответствии с которым будет устанавливаться кронштейн под балку. Все крепления устанавливаются на свои места. Далее замеряется расстояние между нижней частью прямоугольника и уровнем пола, чтобы создать временные опоры.
4. Установив несколько временных стоек на горизонтально лежащую доску, необходимо установить коньковый прогон на кронштейнах. После монтажа все вспомогательные элементы убираются.

Следующий этап – монтаж стропильных ферм:

1. При помощи шаблона подготавливается нижний узел стропильной ноги. Нужно измерить расстояние от края зуба до нижней стороны балки. Полученное значение откладывается от зуба на заготовке и обозначается точкой, от которой, в свою очередь, отводится линия под углом 130 градусов (прямой угол + наклон ската).
2. Подготовленная таким образом нога устанавливается на свое место, после чего по такому же алгоритму создаются и устанавливаются все остальные стропила. Далее от пола до стропильной фермы отмеряется 2,5 метра, а полученные точки отмечаются на всех ногах – в этих точках нужно зафиксировать горизонтально доску из материала, используемого для создания стропил. Конструкция фиксируется гвоздями и шпильками.

Установив между стропилами затяжки, можно приступать к последнему этапу монтажа – формированию карнизных и фронтонных свесов:

Из досок 50х100 мм создаются кобылки для карнизных свесов. Их длина рассчитывается так, чтобы с обеих сторон от края стропила получалось хотя бы полметра материала.
Кобылки прикладываются к стропилам. Если мауэрлат мешает установить их вплотную, то на нем нужно сделать подходящие пропилы.
Кобылки устанавливаются с необходимым уклоном. К стропилам они крепятся при помощи шпилек.
На фронтонах кобылки устанавливаются по такому же алгоритму

Очень важно не забывать о необходимости укладки гидроизоляционного слоя между деревянными и кирпичными элементами.

Последний этап монтажа крыши – обшивка карнизов ветровыми досками. Остается лишь добавить, что перед монтажом стоит сделать чертежи двухскатной крыши своими руками – с детализированной схемой можно будет сверяться в процессе работы.

Заключение

Установка двухскатной крыши, возможно, не так уж и проста, но точно интересна. Кроме того, при правильном выполнении работ получается эффективная конструкция, надежно защищающая здание от любых внешних воздействий – а ведь в этом и заключается предназначение любой крыши.

Определения элементов крыши

Для начала необходимо ознакомиться с некоторыми терминами и определениями:

• Крыша – конструкция здания, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
• Кровля – покрытие крыши, обеспечивающее защиту от атмосферных осадков.
• Мауэрлат – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката — швеллера или двутавра.
• Стропило – наклонный несущий элемент крыши, чаще всего в виде бруса. Совокупность стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.

Виды крыш

Как говорилось выше, существует несколько видов крыш. Выбирая подходящий для конкретного строения вариант, стоит рассмотреть некоторые их них, чтобы знать, что они из себя представляют.

Различные типы крыш …

На сегодняшний день в строительной практике устраивают следующие основные виды крыш: двускатные, односкатные, двускатные с откосом, шатровые, мансардные, вальмовые четырехскатные, полувальмовые, многоскатные.

… от самый простых, до весьма сложных

Односкатная крыша

Этот вариант обычно применяется для покрытия гаражей или хозяйственных построек, но иногда такую крышу устраивают и для жилых частных домов.

Подобную конструкцию можно назвать одной из самых простых из всех существующих, особенно в тех случаях, когда уклон ската совсем небольшой. Если же в планах обустроить под крышей еще одно помещение, то конструкция несколько усложняется. Но тем не менее это вид крыш самый экономный по расходу кровельного покрытия и пиломатериала.

Двускатная крыша

Двускатный вариант крыши считается традиционным для жилых домов, дачных домиков и устанавливается чаще всех остальных видов. Видимо, это связано с тем, что такую крышу можно устроить при любой конструкции строения. Уклон скатов будет зависеть от расстояния между наружными стенами и расположения несущих стен внутри дома.

Шатровая крыша

Это достаточно сложная конструкция, которая почти не применяется в последнее время. Однако, если решено выбрать именно ее, то лучше применять для устройства балочно-затяжную систему с подкосами и стойками.

Крыша состоит из четырех равнобедренных треугольников — их вершины сходятся в одной точке. Шатровая крыша напоминает четырехгранную пирамиду или шатер, отсюда и пошло ее название.

Двускатная крыша со скосом

Такая крыша устраивается по схеме двускатной крыши, но имеет скосы разных уклонов в фасадной части.

Вальмовая или четырехскатная крыша

Эта конструкция несколько напоминает шатровый вариант крыши, но, в отличие от него, в ней присутствует конек. Крыша довольно сложна в устройстве, и чаще всего для ее постройки используют схему с двойными затяжками и балками.

Полувальмовая крыша

Эта конструкция в последние годы почти не используется, так как достаточно сложна в устройстве. Если ее выбирают, то в основном устраивают по стропильной схеме с затяжками.

Многоскатная крыша

Подобную крышу устраивают в домах со сложными планировками, или же если к основному зданию сделана пристройка. Конструкция многоскатной крыши — достаточно сложная, и ее применяют лишь в крайних случаях.

Мансардная крыша

Мансардную крышу простой в исполнении не назовешь …

Благодаря тому, что такая конструкция позволяет решить сразу две задачи – получить дополнительную комнату одновременно с надежной кровлей, мансардный вариант можно назвать одним из самых популярных после двухскатного типа.

… но при определенных условиях жилую мансарду можно расположить и под обычной двускатной крышей

Уклон крыши

Очень важно сделать правильный уклон крыши — от этого будет зависеть долговечность не только покрывающей дом конструкции, но и всего здания. В регионах с холодными зимами и большим количеством снега уклон играет особо важную роль, так как если он будет недостаточным, то на поверхности будут собираться сугробы, которые при таянии могут просто провалить кровлю

Именно поэтому уклон рекомендовано делать не менее 40 ÷ 45 градусов.

Кроме места расположения строения, на выбор уклона крыши влияет и кровельный материал. Так, если для покрытия планируется использование черепицы или шифера, то уклон не должен быть меньше 25 градусов, иначе на стыках вода может просачиваться в чердачное помещение, так как будет маленькая интенсивность стекания воды.

При устройстве двускатной конструкции, уклон обычно делают от 30 до 45, а односкатной 25 ÷ 30 градусов.

Особенности монтажа двухскатной кровли

В источниках и методических пособиях по монтажу двухскатной крыши можно найти различные варианты крепления. В случае с двухскатной мансардной кровлей крепление проводится с помощью металлической кровельной фурнитуры, которая в значительной мере облегчает многие плотницкие работы и обеспечивает высокую надежность крыши. Подобное может быть реализовано с помощью деревянных накладок — способ более трудоемкий, но также гарантирует необходимую надежность конструкции. В общем случае работы проводятся способами, показанными на фото.

Крепление и сращивание мауэрлата

Обратите внимание, что надежность конструкции зависит от качества крепления крыши к несущим стенам. Для этих целей должен быть сделан армирующий бетонный пояс по всему периметру зданий, так как надежное крепление мауэрлата к стене шпильками возможно только к бетону

Аналогичное крепление к силикатному кирпичу, которое практикуют многие частные бригады строителей, не может обеспечить требуемые параметры крепления! Особое внимание нужно уделить сращиванию мауэрлата. Для этих целей практикуют прямой или косой замок, который стягивается болтами с широкими шайбами.

В общем случае между стеной и мауэрлатом делается рубероидная прокладка, для изоляции некоторые мастера применяют жидкую битумную мастику и другие составы. Вариантов гидроизоляции верхнего края несущей стены достаточно, чтобы сделать выбор в соответствии с бюджетом.

Способ крепления стропил к мауэрлату выбирают в зависимости от доступных материалов. Опытными строителями рекомендуется к использованию шарнирная система, обеспечивающая адаптационные качества кровельной конструкции. Благодаря отсутствию жестких креплений, крыша с шарнирными соединениями при сильных нагрузках не повреждается.
