Установка стропил двухскатной крыши своими руками: пошаговый процесс установки стропил на мауэрлат

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

  • Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
  • Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
  • Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
  • Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
  • Подкос. Планка, соединяющая под наклоном лежень и стропило;
  • Стойка. Вертикально упирается в лежень и стропило;
  • Конек. Балка соединения верхних оснований стропил;
  • Кобылка. Наращиваемая часть стропила для свеса;
  • Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
  • Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

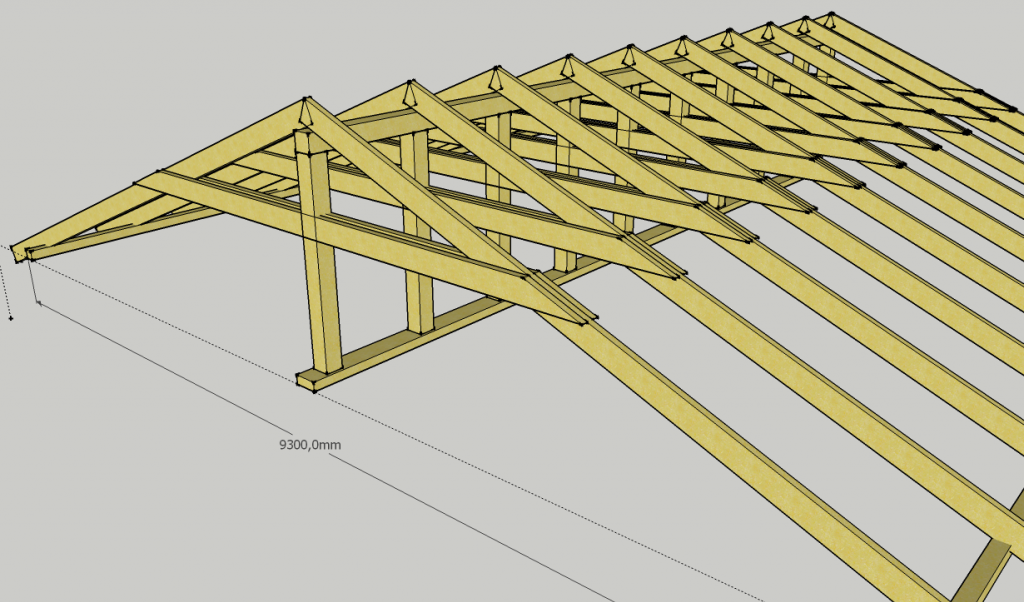

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Элементы висячих стропил

Висячая стропильная система устроена сложнее, чем наслонная. Трудности возникают не только ее изготовлении, но и при установке. Самая простая стропильная ферма имеет форму треугольника, который состоит из двух стропильных ног, упирающихся в затяжки и друг в друга.

На стены постройки не передается распор, поскольку его нейтрализует растяжка. Висячие стропила оказывают только вертикальное усилие на стены здания. За счет этого узлы опирания на стены устроены очень просто.

Растяжки делают из металлических планок или деревянных брусьев. Они монтируются в любой точке в направлении конька. Их точное месторасположение зависит от выбранного типа кровельной конструкции. К примеру, при строительстве мансардной крыши растяжки крепят у основания стропильной системы.

В таком случае они будут выполнять роль балок перекрытия. В подобной системе совсем не обязательно устанавливать мауэрлат. Вместо него можно использовать обрезную доску, укладываемую на гидроизоляционную основу. По этой доске выравнивают стропильные фермы по горизонтали.

Важно отметить, что конструкция крыши с висячими стропилами в значительной степени зависит от отсутствия или присутствия мансардного помещения и длины пролета в здании

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на  вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Как выбрать: что учесть?

Стропильная система должна быть выбрана максимально правильно и четко.

При поиске подходящего решения нужно обращать внимание на следующие моменты:

  • прочность;
  • возможность подпереть скаты и кровлю в целом определенного размера и геометрии;
  • создание позитивного эстетического образа здания в целом.

Технические параметры имеют приоритетное значение. Даже самые красивые конструкции, соответствующие принципам дизайна, не проявят своих позитивных качеств, если они прослужат слишком мало. Опытные строители всегда анализируют среднегодовые и сезонные температуры, финансовые возможности застройщиков, предельно возможный темп ветра и тяжесть вышележащей кровли

Во внимание также принимают будущее использование подкровельного пространства, необходимый для него масштаб. Недооценивать ветер, снег и дождь нельзя, поскольку эти факторы могут оказать очень сильное воздействие на кровлю, а через нее и на стропила

Избежать ошибок можно, если посмотреть на уже построенные поблизости и длительное время эксплуатируемые дома. Точно воспроизведя конструкцию их кровли и взаимосвязанную с нею стропильную систему, можно наилучшим образом учесть местную специфику. Но не все идут по этому пути, иной раз ставится задача выработать исключительно оригинальный проект. Тогда придется тщательно собирать исходные данные, проводить скрупулезные расчеты. При отсутствии специальных знаний на помощь лучше привлечь квалифицированных исполнителей.

Проанализировав совокупную нагрузку, создаваемую ветром и снегом, можно обнаружить иногда, что те или иные части стропильного комплекса нуждаются в выборочном усилении

При оценке необходимого угла наклона кровли обращают внимание также и на вид используемого покрытия. Тяжелая металлочерепица или профнастил при очень большом уклоне может самопроизвольно сползать вниз, приходится дополнительно их крепить, усложняя себе работу и удорожая монтаж. Кроме того, отдельные материалы имеют склонность задерживать воду или пропитываться ей, бороться с этим можно только делая склон круче

Создание хорошей кровли и стропильной системы, удовлетворяющей столь противоречивым требованиям, не всегда доступно для неспециалистов

Кроме того, отдельные материалы имеют склонность задерживать воду или пропитываться ей, бороться с этим можно только делая склон круче. Создание хорошей кровли и стропильной системы, удовлетворяющей столь противоречивым требованиям, не всегда доступно для неспециалистов.

Подготовка к возведению крыши дома

Форму крыши и ее конструкцию можно выбрать, исходя из проекта дома – играют роль размеры здания, материал несущих стен, географическое расположение участка. От этих и других параметров, указанных в проекте, зависит, какие нагрузки сможет выдерживать кровля двухскатная во время эксплуатации.

Угол наклона крыши

Угол наклона скатов имеет определенный оптимальный диапазон, в котором погодные условия меньше всего влияют на формирование максимальных нагрузок на кровлю. Если угол уклона ската ≤ 400, то это ограничивает возможности оборудования мансарды или полноценного помещения на чердаке, а угол наклона ≤ 100 увеличивает нагрузки на кровлю от дождя, ветра или снега. При желании непременно иметь мансарду или комнату в чердачном пространстве лучше пользоваться вариантом ломаной асимметричной крыши, а если стены дома имеют длину более 6 метров, то стропильную систему необходимо укреплять дополнительными прогонами.

Расчет двухскатной крыши

При расчете строительных материалов для двухскатной кровли необходимо исходить из аксиомы, что вес кровельных материалов должен быть как можно меньше, чтобы не нагружать стены и основание дома. Деревянные элементы будут прочнее не только при увеличении их сечения, но и при использовании подходящих пород дерева. Главный параметр при расчетах материалов – общая площадь крыши, и симметричная конструкция в этом плане просчитывается легче других – достаточно знать периметр одного ската, увеличить его площадь в два раза, и получить точный результат.

Основную нагрузку от веса крыши принимают на себя длинные стены дома, поэтому стропильная система строится по принципу распределения нагрузки вдоль системы. Для дома небольших размеров (≤ 6 м) практичнее пользоваться системой висячих стропил (без подпорок), при строительстве дома бо́льших размеров применяют систему наслонных стропил с более сложной конфигурацией.

Готовая двускатная кровля для частного дома состоит из таких элементов и узлов:

  1. Мауэрлат – это деревянный (иногда металлический, если крыша будет крыться металлопрокатом) брус или бревно, которое крепится к поверхности наружных стен для опирания на него стропил;
  2. Система стропил, конструкция которой выбирается, исходя из проекта дома;
  3. Подкосы (диагональное крепление стропил между собой) и коньки (брус по гребню крыши для скрепления скатов);
  4. Обрешетка – служит для монтажа кровли и элементов гидро-шумоизоляции;
  5. Утепление и влагозащита;
  6. Кровельное покрытие.

Если в проекте предусмотрена мансарда, рекомендуется возводить ломаную крышу.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

  • Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

  • мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
  • стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
  • стойки — 100х100 мм;
  • доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

  • свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
  • ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Крепеж мауэрлата

Каркасная конструкция из стропил закрепляется к балкам перекрытий. Однако в этом случае нагрузка на стропильную конструкцию распределяется в местах крепления балок. Такой подход при установке кровельной конструкции возможен для небольших и легких строений. Мауэрлат нужен для равномерного распределения нагрузки кровли в верхней части стен. Мауэрлат монтируют параллельно коньку будущей кровли. Так составляется основной каркас. На изготовление мауэрлата уходит деревянный брус сечением 150х150, 100х100 или 100х150 мм.

Есть разные способы крепежа мауэрлата к стене

  1. Для монтажа используются специальные металлические шпильки, которые вмурованы в металлическую балку (она залита по всей длине стенки). Шаг крепления в этом случае составляет до 120 см. Крепеж выполняется в шахматном порядке. При этом выбирается резьба шпилек М12. Элемент может выступать над бетоном до 30 мм. Высота бруса мауэрлата может быть превышена с учетом гидроизоляционного слоя из рубероида. В деревянном брусе должны быть просверлены отверстия, через которые материал крепится (притягивается) к балке (гайками с шайбами).
  2. Если планируется выполнить монтаж двускатной кровли площадью меньше 250 кв. м, то шпильки, с помощью которых мауэрлат крепится к стене, закладываются в сами стены еще при возведении. Для обеспечения большей прочности и надежности будущий деревянный каркас крепится шпильками, замурованными на достаточную глубину (больше, чем в бетонной балке).
  3. Проволока-катанка, которая вмонтирована в кладку из кирпича, позволяет осуществить установку мауэрлата. Этот метод хорош тем, что при монтаже кровли учитывается небольшая площадь.

Важная часть кровельной конструкции – фронтон – представляет собой продолжение стены со скатами кровли. На двускатной крыше возводят фронтоны в виде треугольника. Монтаж стропильной системы в этом случае подразумевает установку крайних ферм, которые будут служить их каркасом. Для грамотного возведения каркаса обязательно проверяется вертикальность конструкций с одинаковой высотой. Сверху фронтоны крепятся на конек (прогон), дальше производится монтаж остальных элементов стропильной конструкции.

Установка стропильной системы выполняется на обрешетку с шагом, рассчитанным на установку определенного кровельного материала (учитываются размеры, степень жесткости, способ монтажа). Для гибких материалов (битумная черепица, ПВХ-пленка, рулонный битумный кровельный материал) делается ровный настил сплошным слоем. Утепление кровли – обязательный этап при возведении конструкции, так как нужно позаботиться о минимизации возможных теплопотерь. Это может быть листовой материал, который укладывают на каркас с определенным шагом исходя из расчетов.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши — схема 2Элементы стропильной системы двухскатной крыши — схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

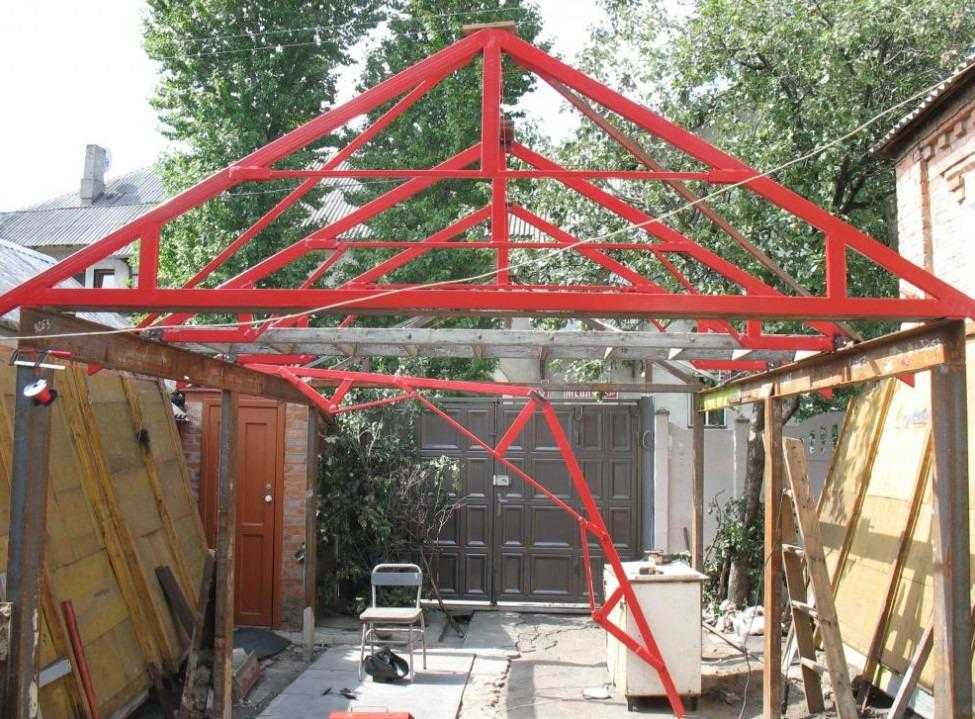

Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

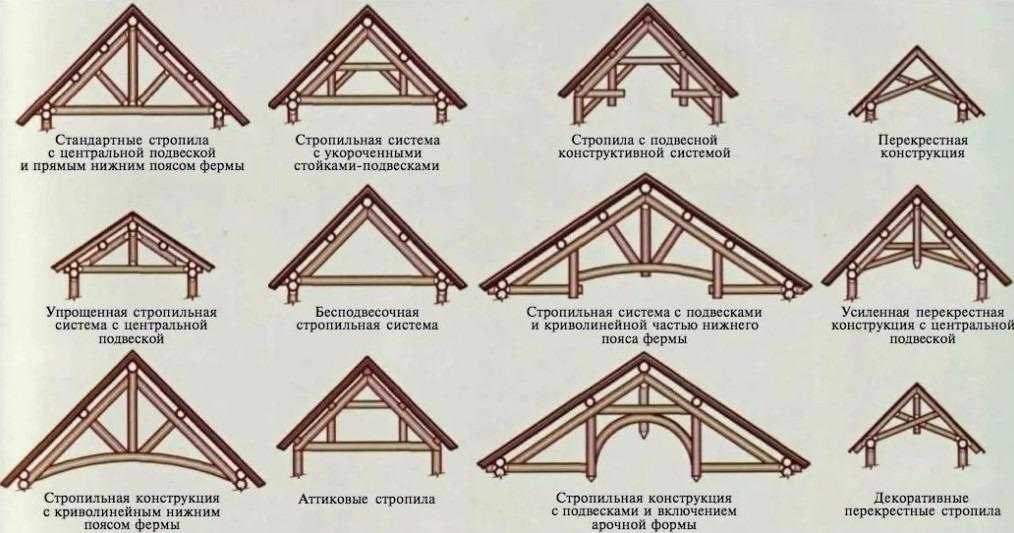

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка — соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.
