Деревянные перекрытия в доме из газобетона, виды и монтаж

Плюсы и минусы деревянного перекрытия в доме из газобетона

Владельцы частных домов выбирают деревянные перекрытия потому, что они:

долговечны – качественно обработанные и грамотно установленные балки служат по 100 и более лет;
доступны – стоимость древесины достаточно низка, а привлекательная цена порождает спрос;
легки в установке – балки, в отличие от плит, можно монтировать вдвоем или даже одному. При этом строители обходятся без специализированной техники и без мокрых трудоемких технологических процессов. При необходимости эту работу выполнить и в одиночку.

В эксплуатации древесина удобнее:

потолки и полы гораздо теплее, чем бетонные; конструкцию не нужно дополнительно утеплять.
черновой пол, который получается после первичной облицовки балок, практически пригоден к эксплуатации. Чтобы придать ему эстетический вид, можно обойтись ковролином, ламинатом или любым другим декоративно-отделочным материалом.

В отличие от деревянных, потолки из бетона нуждаются в доработке после монтажа плит. Дополнительно требуется сделать:

выполнить подсыпку керамзитом,
армировать поверхность и уложить стяжку,
выровнять ее;
и только потом – спустя месяц после ее высыхания – декорировать пол.

О минусах деревянных перекрытий можно заметить, что они скорее носят теоретический характер. Критики этой технологии обычно называют две беды, которые могут приключиться:

пожар;
биологические вредители.

В ответ следует напомнить, что еще 200 лет назад строители умели эффективно предотвращать подобные неприятности: дома, построенные в тот период, до сих пор эксплуатируются во всех крупных городах страны.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Можно добавить, что даже необработанная сосновая балка не обрушивается на 15-й минуте пожара, как, скажем, стальная, а противостоит пламени не менее 40 минут. Да и биологическая обработка сегодня намного эффективнее, чем полвека назад.

Какое перекрытие лучше

В доме из газобетона можно устраивать различные виды межэтажных перекрытий. Самые распространенные это перекрытия из готовых железобетонных панелей, монолитное железобетонное и по деревянным балкам.

Краткая характеристика железобетонных перекрытий

Железобетонные перекрытия обладают всеми необходимыми для перекрытий характеристиками:

прочность;
долговечность;
высокая несущая способность;
хорошая звукоизоляция;
высокая огнестойкость и негорючесть.

Но, в это же время есть и ряд недостатков, которые нужно учитывать при выборе перекрытия из железобетона.

Перекрытие из сборных железобетонных панелей. В случае со сборными железобетонными панелями нужно учитывать, что не всегда план и конфигурация здания позволяют оптимально подобрать панель нужного размера. Так как панели выпускают только прямоугольной формы, то ими невозможно перекрыть закругленные участки и помещения неправильной геометрической формы. Тогда возникают участки, которые приходится дополнительно заделывать монолитным железобетоном. Не смотря на то, что монтаж самих железобетонных панелей процесс достаточно быстрый, именно монтаж может стать фактором, из-за которого придется отказаться от сборных панелей, так как не на всех участках есть возможность подъехать крану для их установки.

Достоинства:

быстрый монтаж.

Недостатки:

ограничения по размерам и форме;
необходимость наличия подъезда для крана при монтаже.

Монолитное бетонное перекрытие. Монолитное перекрытие удобно тем, что для его устройства не нужна крупная техника и его можно сделать любых размеров и формы. Но устройство монолита – процесс очень трудоемкий. Это изготовление и монтаж опалубки, устройство металлического каркаса, приготовление бетона и его заливка, уход за бетоном в процессе твердения. Причем при заливке бетона необходимо соблюдать определенные технологические правила для обеспечения его равномерного распределения в массе плиты, что существенно сказывается на качестве изделия. Трудоемкость, длительность и большое количество так называемых «мокрых процессов» могут заставить задуматься о поиске другого варианта конструкции перекрытия.

Достоинства:

возможность выполнить перекрытия любой формы;
не нужна крупная техника.

Недостатки:

высокая трудоёмкость и длительность процесса;
мокрый процесс;
нужно большое количество воды, а её на участке может ещё не быть в таких объемах;
необходимость соблюдения технологических режимов приготовления и укладки бетона.

Существенным минусом для бетонных перекрытий при выборе материала перекрытия для дома из газобетонных блоков является его вес. Учитывая то, что газобетон это пористый материал, он обладает большей хрупкостью чем просто бетон и кирпич. И, следовательно, в домах из газобетона предпочтительней применить более легкую конструкцию перекрытия.

Краткая характеристика деревянных перекрытий

Поэтому очень часто выбор останавливается именно на деревянных перекрытиях. Деревянные перекрытия легче бетонного, дешевле, могут перекрывать помещения различной конфигурации.

Изготовление и монтаж деревянных перекрытий не сложный. Для монтажа такого перекрытия не нужна крупная техника, можно использовать самодельные лебедки и ручной инструмент.

Достоинства:

легкий вес;
гибкость в конфигурации;
наличие ассортимента древесины;
не сложный монтаж.

Недостатки:

горючесть;
необходимость антисептической защиты.

Устройство монолитного пояса газобетонного дома: почему это важно

В домах из газобетонных блоков балки перекрытия укладываются по монолитному поясу. Монолитный пояс в домах из газобетонных блоков – это обязательный конструктивный элемент. Он помогает равномерно распределить нагрузку от балок перекрытия на стену, что способствует тому, что газобетон в местах размещения балок не перегружается и не растрескивается. Монолитный пояс должен быть цельным и размещаться по всему периметру здания

Этот пояс имеет важное значения для газобетонных домов. Кроме распределения нагрузки от перекрытия он еще служит для общего сохранения цельности и устойчивости конструкции дома, предохраняет от возможных разрушений и деформаций при возможных усадках грунта и небольших подвижках фундамента

Поэтому устройству монолитного пояса уделяется особое внимание

Для устройства монолитного пояса есть специальные U-образные газоблоки.

Внутрь этого блока укладывается арматура – 2-4 стержня диаметром 8-12 мм.

Нижний ряд стержней укладывается на специальные прокладки для того, что бы снизу под арматурой образовался защитный слой из бетона.

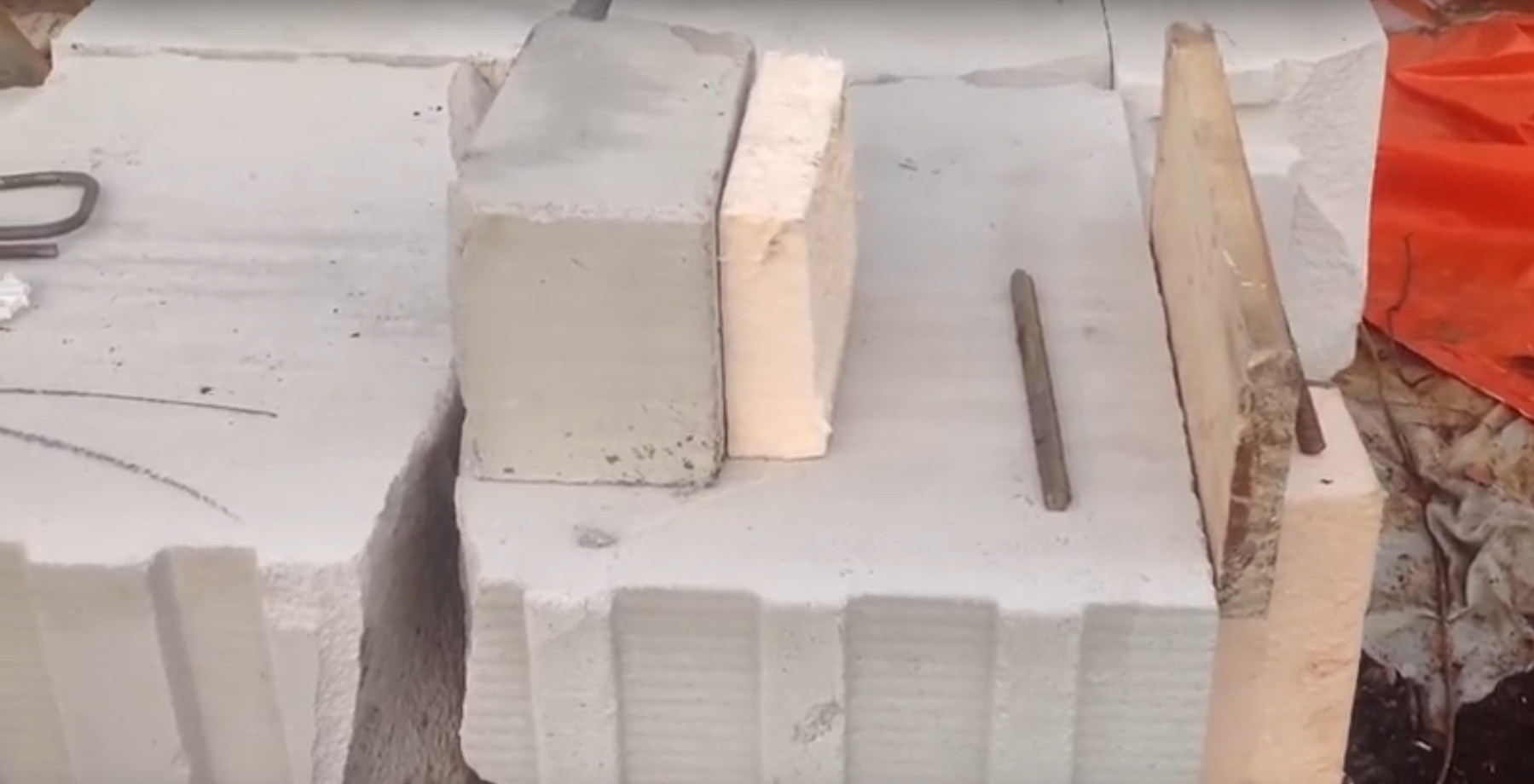

Если нет готовых узких блоков, то их можно нарезать из стандартных, газобетон хорошо режется. U-блок можно изготовить и самостоятельно, выпилив внутреннюю часть блока ручной пилой.

Из арматуры делается каркас.

Важно! Арматура не сваривается, а скручивается при помощи проволоки

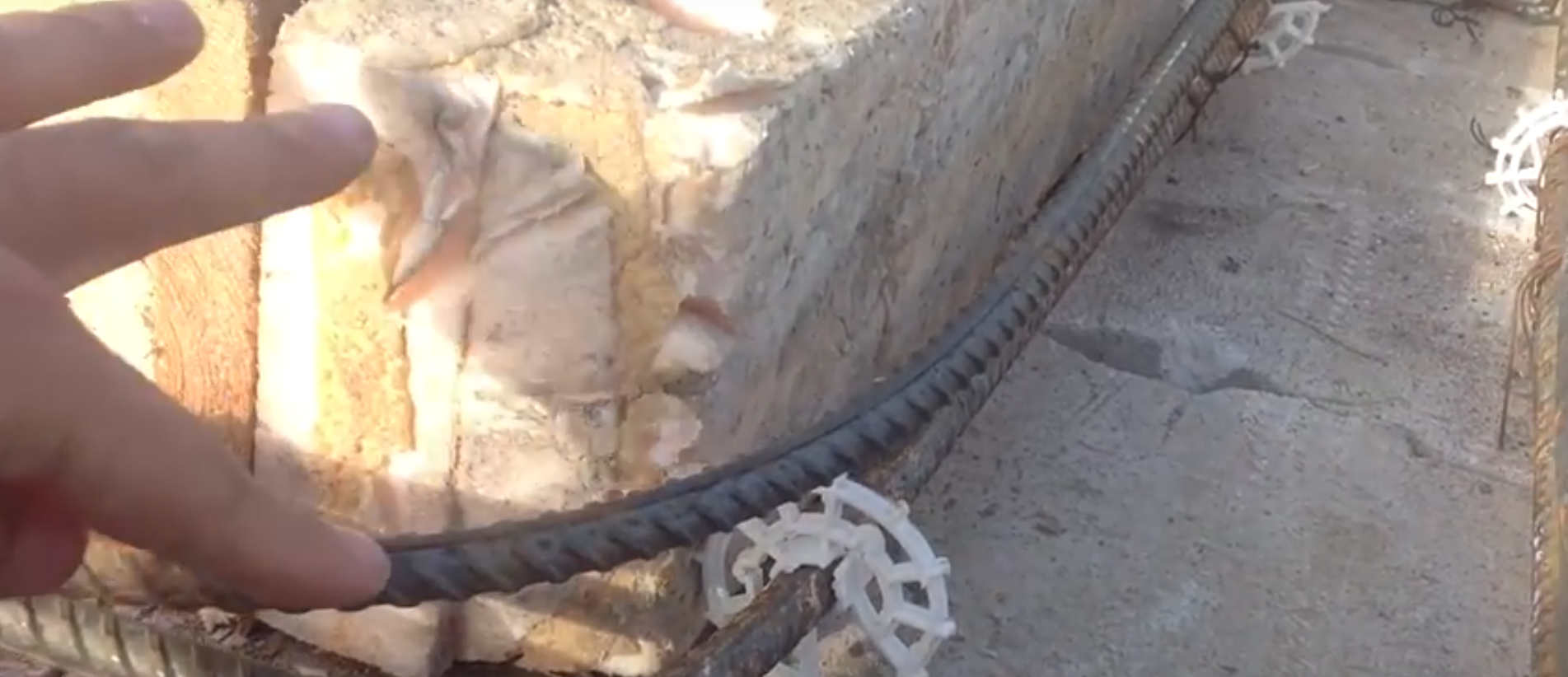

В местах примыкания желательно избегать прямых углов, изгибая арматуру дугой.

К нему можно прикрепить закладные детали (стержни) к которым будут крепиться балки перекрытия. С наружной стороны стены монолитный пояс утепляется полистиролом. Затем полость U-образного блока заливается бетоном.

и заливается бетоном

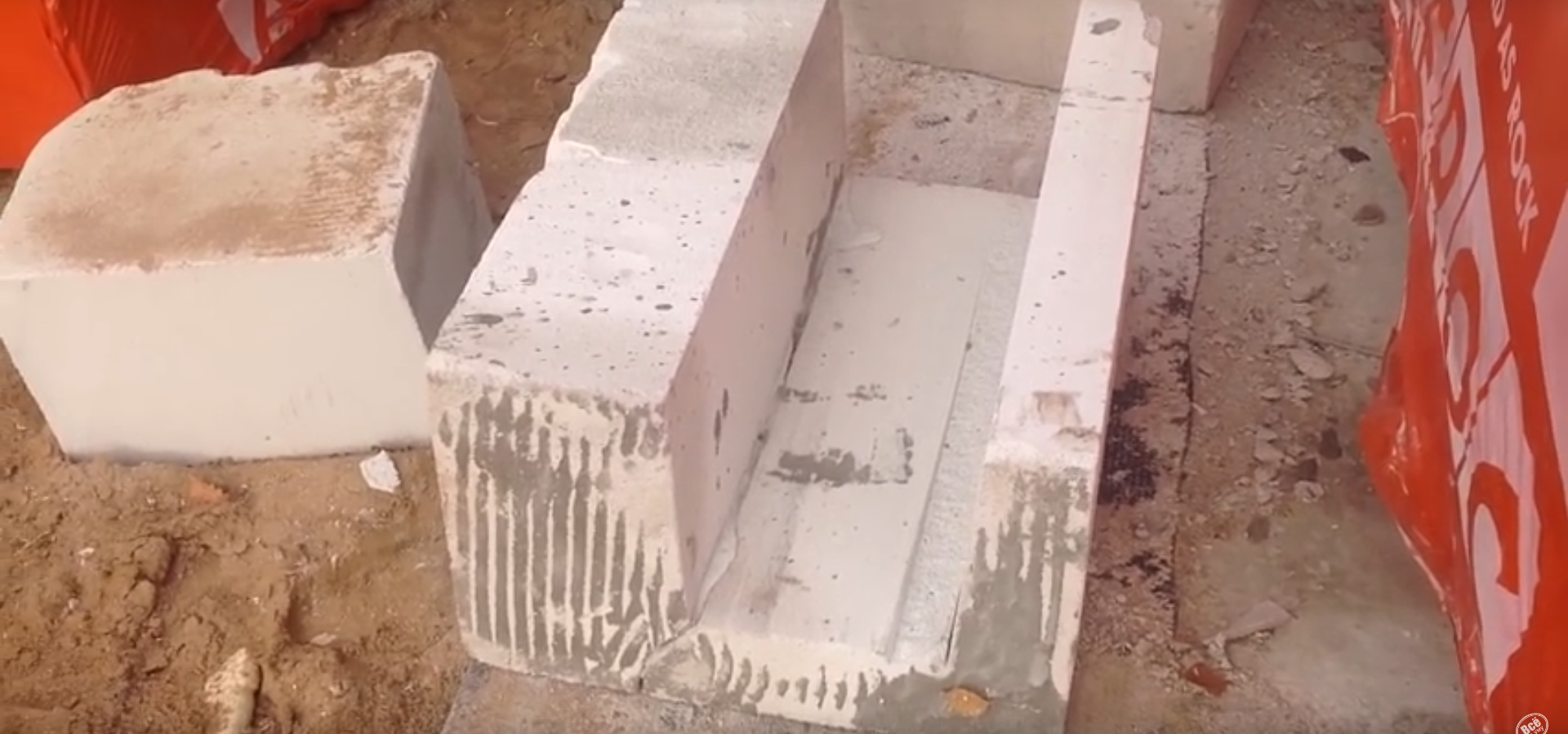

Так как специальные блоки стоят дорого, или их может не быть в продаже, то монолитный пояс можно изготовить как обыкновенный бетонный пояс с металлическим каркасом.

Для того, что бы на наружной стене визуально не просматривалось место его установки монтаж армо пояса осуществляют следующим образом, по наружной стене устанавливаем газобетонные блоки толщиной 100 мм. Затем, чтобы избежать образования мостиков холода, закладываем 50 милиметровый полистирол. С внутренней стороны стены ставим опалубку из деревянного щита, в образовавшееся пространство укладываем армопояс.

Полезное видео:

Общие правила возведения деревянных перекрытий

В случае со строениями из газобетона правильность технологии укладки древесины является не менее важным фактором, обеспечивающим устойчивость и долговечность здания, чем сами блоки. При ее нарушении существует вероятность смещения геометрии и равномерности распределения нагрузки между всеми элементами конструкции, что в худшем случае может привести к частичному или полному обрушению здания.

Чтобы не допустить этого, в процессе строительства необходимо строго следовать следующим правилам монтажа деревянных конструкций:

Балки монтируются в стены из газобетона непосредственно в процессе строительства, до проведения работ по отделке. Для выяснения необходимого количества балок, интервалов их монтажа и оптимальных размеров деревянных элементов, необходимо заранее сделать инженерные расчеты прочности образуемой ими поверхности с учетом типа материала.
Балочные элементы вставляются в стену в процессе ее возведения: в ней организуются гнезда-углубления, с таким расчетом, чтобы их глубина равнялась половине толщины всей стены. В случае вынужденной организации сквозного гнезда, его необходимо укрывать утеплителем с паронепроницаемыми характеристиками.
Всегда в первую очередь устанавливаются внешние – балки, находящиеся по краям стен. Их выравнивают с помощью уровня и длинной ровной доски, которой проводят по балкам, поставив ее на ребро. Для нейтрализации их перекосов, под отдельные бревна подкладывают куски досок подходящей толщины. Таким образом, крайние балки становятся эталонными, и промежуточные элементы выравниваются уже по ним, при помощи той же прямой доски, торцы которой опираются на уже отрегулированные крайние детали.
Основу для чернового пола на этаже выкладывают брусом толщиной не более 50 мм, фиксируя его саморезами. Сверху ложится тонкая не струганная доска чернового пола. Ее элементы укладываются поперек основных балок и фиксируются к брусу саморезами. В детали из древесины, предназначенные для сооружения пола, перед монтажом обязательно проходят антисептическую обработку.
Перед сооружением полового покрытия на балочных перекрытиях, на них предварительно укладывают слои из паро- и гидроизолирующих материалов. Например, полосами в нахлест ложится пенополистирол, после чего все стыки между его отрезками обклеиваются скотчем. Сверху на него ложится плиты утеплителя в виде эковаты, керамзита или того же вспененного пенопласта, и в заключение сама чистовая отделка пола. В качестве нее не рекомендуется применять тяжелые материалы, наподобие плитки лил керамогранита. Идеальный вариант относительно веса, надежности и долговечности – паркетная или обычная деревянная доска.

Требования к перекрытиям в доме из газобетона

Надежность, устойчивость к различным воздействиям (климатическим, технологическим, температурным) и уют – это те качества, которыми должен обладать любой дом. А перекрытие является одной из его основных связующих конструкций, поэтому должно отвечать следующим требованиям:

Устойчивость к постоянным и временным нагрузкам, которые оно воспринимает и передает на несущие стены и фундамент.
Жесткость – величина «прогибов» не должна превышать допустимые нормы.
Звукоизоляция от внешних и внутренних шумов.
Теплоизоляция – касается конструкций, разделяющих помещения с разной температурой (например, холодный чердак и жилой этаж).

Блиц-советы

При выборе сечения древесины, предпочтение следует отдавать более мощным элементом, так как, в противном случае компенсировать их чрезмерную слабость не удастся, даже сделав из них в перекрытии сплошной частокол.
Для многоэтажных зданий рекомендуется укладывать деревянные перекрытия между этажами не напрямую на газобетонные блоки, а на железобетонный армирующий пояс, монтируемый по всему периметру здания.
Для закладки армирующего пояса и установки балок наиболее подходящими являются специальные U-образные блоки, которые необходимо рассчитывать и заказывать отдельно.
Чердачное перекрытие подвергается минимальным нагрузкам, поэтому на нем можно серьезно сэкономить, исключив армирование и настилку пола. Для перемещения по чердаку достаточно между лагами проложить мостики.

Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения:

межэтажное;
чердачное;
цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
Шумоизоляционный слой, выполненный на дощатом настиле.
Зафиксированные гвоздями или саморезами поперечные лаги.
Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок

Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания

Материалы для перекрытия

Доски для перекрытия и пола.
Деревянные лаги.
Бруски деревянные 5х5 см.
Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
Утеплитель типа минеральной ваты.
Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
Цемент и песок для создания армопояса.

Выбор оптимального варианта в зависимости от материала наружных стен

Перекрытия в деревянном доме выполняются чаще всего в виде балочных конструкций из бревен, профилированного или клееного бруса. Их сечение и шаг рассчитывают исходя из ожидаемой нагрузки:

Диаметр балки, мм	Расстоянии между ними при ширине пролета, см
В 3 м	3,5 м	4 м
5×16	80	60	45
6×20	125	80	70
10×10	60	45	35

При превышении длины помещения балки располагают поперек, верхним пределом является 5 м (при сечении не менее 6×20 см). При заполнении внутреннего пространства учитывается, что эта конструкция разделяет два жилых этажа, образование пара на нижнем неизбежно, как и влажностные нагрузки на верхнем (эксплуатация полов). Лучше всего в таких условиях себя проявляют многослойные разновидности, рекомендуемая последовательность (по направлении со стороны потолка): отделка (вагонка, штукатурка, блок-хаус) → выравнивающий лист гипсокартона → пароизоляционная мембрана → доски шириной от одного дюйма и выше → утеплитель или шумопоглощающий материал → два листа влагостойкой фанеры с прокладкой пробки внутри → закрепленный гидроизолирующий слой → напольное покрытие.

Перекрытия по деревянным балкам по своим характеристикам подходят для любых частных домов, вне зависимости от материала стен. Главное их условие – прогиб в пределах нормы. При необходимости их усиления увеличивают толщину досок, но следует помнить, что при этом неизбежно возрастает вес самой конструкции (при превышении этого показателя свыше 28 мм сокращают шаг балок, максимальный интервал составляет 50 см).

В зданиях из кирпича и камня допускается монтаж любого типа, включая заливаемую из бетона монолитную плиту. Оптимальным вариантом является готовая бетонная плита с круглыми пустотами, закрепляемая с помощью анкеров. При сомнении в несущей способности стен и повышенных требованиях к пожаробезопасности (которые не обеспечит дерево) лучшим считается междуэтажное сборно-монолитное перекрытие из газобетона. Его выбирают в коттеджах с мансардой, домах из пеноблоков или автоклавного газосиликата. К достоинствам относят хорошее энергосбережение.

Помимо отдачи предпочтения облегченным конструкциям в процессе монтажа выполняется ряд правил. Кладка проводится исключительно при наличии армопояса в верхней зоне этажа, у бетонных видов предусматривается дополнительная анкеровка стержнями металла вглубь не менее чем на 1,5 см. Оптимальные весовые характеристики в этом случае имеет дерево и облегченные сборные системы. Стальнопрофильные и монолитные ж/б перекрытия в доме из пеноблоков используются реже, при их выборе возрастают требования к армировке блоков, придется сделать цельный пояс из металла по всему периметру здания.

К закладке балок из металла прибегают при повышенной длине пролета. Такая ситуация возникает при отсутствии внутренних несущих стен, в малогабаритных коттеджах с настраиваемой мансардой и просто при строительстве домов с значительной площадью. Затраты на монтаж в этом случае большие из-за необходимости привлечения грузоподъемных машин, на материал – из-за высокой цены на металл и возрастания его расхода. Для размещения перекрытия между этажами используется двутавровый швеллер, рекомендуемый шаг варьируется от 60 до 100 см.

Общие правила возведения деревянных перекрытий

Балки монтируются в стены из газобетона непосредственно в процессе строительства, до проведения работ по отделке. Для выяснения необходимого количества балок, интервалов их монтажа и оптимальных размеров деревянных элементов, необходимо заранее сделать инженерные расчеты прочности образуемой ими поверхности с учетом типа материала.
Балочные элементы вставляются в стену в процессе ее возведения: в ней организуются гнезда-углубления, с таким расчетом, чтобы их глубина равнялась половине толщины всей стены. В случае вынужденной организации сквозного гнезда, его необходимо укрывать утеплителем с паронепроницаемыми характеристиками.
Всегда в первую очередь устанавливаются внешние – балки, находящиеся по краям стен. Их выравнивают с помощью уровня и длинной ровной доски, которой проводят по балкам, поставив ее на ребро. Для нейтрализации их перекосов, под отдельные бревна подкладывают куски досок подходящей толщины. Таким образом, крайние балки становятся эталонными, и промежуточные элементы выравниваются уже по ним, при помощи той же прямой доски, торцы которой опираются на уже отрегулированные крайние детали.
Основу для чернового пола на этаже выкладывают брусом толщиной не более 50 мм, фиксируя его саморезами. Сверху ложится тонкая не струганная доска чернового пола. Ее элементы укладываются поперек основных балок и фиксируются к брусу саморезами. В детали из древесины, предназначенные для сооружения пола, перед монтажом обязательно проходят антисептическую обработку.
Перед сооружением полового покрытия на балочных перекрытиях, на них предварительно укладывают слои из паро- и гидроизолирующих материалов. Например, полосами в нахлест ложится пенополистирол, после чего все стыки между его отрезками обклеиваются скотчем. Сверху на него ложится плиты утеплителя в виде эковаты, керамзита или того же вспененного пенопласта, и в заключение сама чистовая отделка пола. В качестве нее не рекомендуется применять тяжелые материалы, наподобие плитки лил керамогранита. Идеальный вариант относительно веса, надежности и долговечности – паркетная или обычная деревянная доска.

Руководство по монтажу своими руками

Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.

1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.

2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.

3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.

5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.

7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.

8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.

9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.

Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.

Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:

Соединять балки с помощью шурупов, а не гвоздей.
Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
Обрабатывать металлические крепежи антикоррозийными составами.
