Как построить щитовые дачные домики недорого своими руками

Каркас: практические рекомендации

Схема устройства пола для каркасного дома.

Каркасные дачные дома можно возводить из различных материалов. Но для самостоятельного строительства чаще всего используют дерево. Начало строительства каркаса дома начинается с пола. Необходимо установить нижнюю обвязку. Для этого брусья, размер которых 150х150 мм, кладут на ребро на фундаментные столбики. Наверх столбиков предварительно кладут несколько слоев рубероида в качестве гидроизоляции.

При помощи шурупов длиной 100-120 мм внутренние доски обвязки соединяются между собой. Шурупы 95 мм применяют для крепления средней доски нижней обвязки. После соединения всех досок нижней обвязки верхнюю часть досок необходимо выровнять электрорубанком, проверяя по уровню горизонталь, диагональ, углы. Нижняя обвязка должна быть выполнена строго по уровню, малейшие перекосы повлекут изменение геометрии всего дачного дома.

Далее с помощью электролобзика или пилы пропиливаются пазы для вертикальных стоек по углам и по всей обвязке для дальнейшего монтажа лаг пола согласно проекту. Ширина между лагами определяется шириной теплоизолирующих матов, которые используются для утепления пола. Если в помещении предусматривается установка тяжелой печи или камина, то лаги в этом месте кладут с меньшим расстоянием. Лаги для пола кладутся в пазы и тщательно закрепляются к столбам фундамента и нижней части обвязки.

Статья по теме: Правила установки и монтаж светодиодной ленты своими руками

Схема укладки теплоизолирующих матов на пол.

Далее на нижние части лаг поперек них прибивают брус 40х40 или доски для чернового пола. На них между лагами укладывают разрезанные по размеру листы фанеры или распиленные листы OSB. Закрепляют при помощи саморезов. После этого укладывают слой гидроизоляции, а затем утеплитель

Важно теплоизолирующие маты укладывать внахлест — это сделает пол еще теплее. Далее всю поверхность покрывают пароизолирующей пленкой

Причем накрывать ей необходимо и лаги, и утеплитель. Пленка крепится скобами и строительным степлером к лагам, а швы между полосами пароизолирующей пленки проклеиваются скотчем. Для вентиляции пола поверх пароизоляции укладывают доску 40х10. Этот вентиляционный зазор будет дополнительной защитой пола от гниения и теплоизоляцией. Далее кладут чистовой пол.

Материалом для него могут быть доски, которые укладываются плотно друг к другу, что достигается замковым соединением, или листы фанеры толщиной не менее 5 см. Далее на этот пол можно укладывать ламинат, линолеум или паркетную доску. Лаги и бруски (доски), которые используются для пола, необходимо обрабатывать антисептическими составами для продления срока службы и избежания появления грибков гниения.

Схема вентиляционного зазора при установке пола.

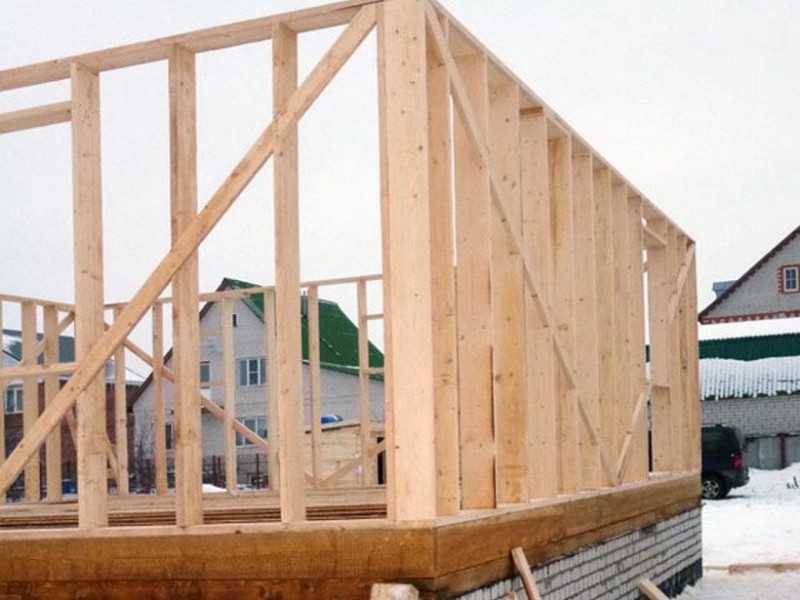

После монтажа пола приступают к строительству каркаса стен дачного дома. В подготовленные пазы нижней обвязки крепятся вертикальные стойки. Вертикаль выставляют строго по строительному уровню и закрепляют стойки при помощи укосин. Эти дополнительные бруски крепятся к полу и стойке гвоздями. В дальнейшем после окончания строительства 1 этажа эти укосины демонтируются. В качестве продольных перемычек может выступать брус 40х40 мм, который крепится по принципу паз в паз и закрепляется гвоздями. После закрепления всех перемычек можно обшивать наружные стены плитами OSB или листами фанеры. Оставляют только дверные и оконные проемы. Верней обвязкой может быть тот же брус, использовавшийся для монтажа нижней, который также укладывается в пазы.

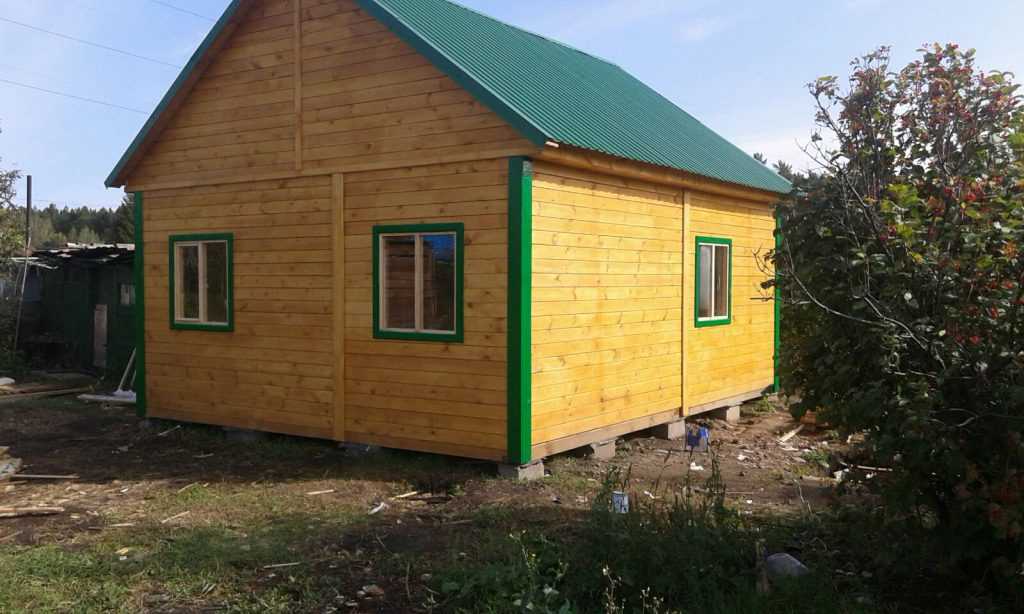

Одноэтажные каркасные дома

Жилой дом

Эконом-вариант жилого дома. Его внешний вид ничем не отличается от первой планировки, изъято лишь крыльцо. Но здесь мы уже видим все необходимые для проживания комнаты. Такой дом вполне пригоден для проживания небольшой семьи. Планировку можно будет дополнить теплой пристройкой для еще одной спальни. Этим и прекрасны каркасные дома – их можно расширять со временем.

Мы показали вам несколько вполне удачных для проживания планировок. Если рассматривать дачные дома подобного размера, то это совмещенная гостиная-кухня и одна или две спальные комнаты. Конечно, даже в таких домах можно разместиться семье из двух человек, но если в вашей семье есть дети, то такое жилье уже будет сложно назвать комфортным. Необходимо расширение жилой площади. Раз уж мы решили не выходить за рамки площади 6 на 6 метров, то постройке необходимо расти в высоту.

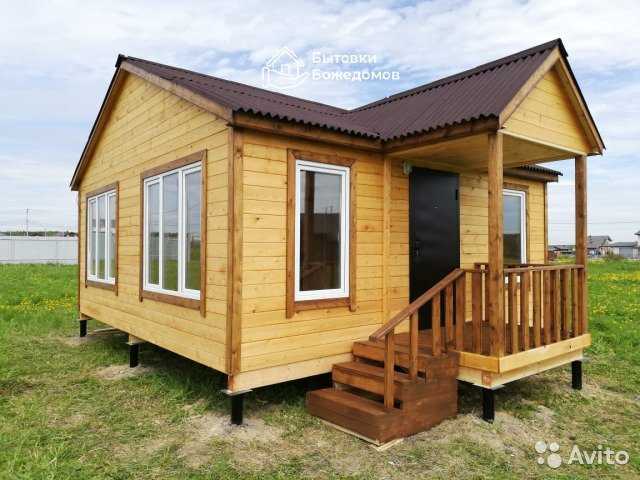

С крыльцом

Прекрасный пример простого одноэтажного проекта каркасного дома 6 на 6, вполне пригодный для постоянного проживания. В данной планировке мы, конечно, видим дачный вариант, ведь трудно представить жилой дом без санузла. Но вход в здание можно переместить в кухню, а предложенный проектом тамбур вполне подойдет для оборудования совмещенного санузла.

Данный проект можно назвать наиболее простым: несущие стены по периметру, каркасные перегородки (которые можно легко переносить по своему желанию), простая двухскатная кровля, один вход и стандартное окно для каждой из комнат.

С террасой

Терраса вносит некоторую изюминку в проект. Но целесообразно ли 1/6 часть дома занимать под этот элемент? Ведь можно обустроить открытую беседку на участке или смонтировать пристройку. Для одноэтажного малогабаритного дома, даже дачного, лучше отказаться от таких элементов в пользу увеличения полезной площади дома.

Установка каркаса

На уже имеющийся фундамент для дополнительной устойчивости постройки устанавливается черновой пол и нижний венец обвязки. Только после этого можно приступать к монтажу самого каркаса, который может быть как металлическим, так и деревянным. Специалисты рекомендуют использовать пустотелые балки, в таком случае существенно уменьшается нагрузка на фундамент и экономятся средства. Вертикальные балки конструкции монтируются по углам дома, комнат, дверных и оконных проемов на расстоянии не больше чем 2-3 метра. Обязательно выполняется монтаж поперечных балок и укосин. Если дом будет в два этажа, каркас надо дополнительно укрепить в участке, где будет находиться лестница. Оконные проемы также крепятся поперечными балками.

Строительство каркасно–щитового домика

Высокая скорость строительства, хорошие эксплуатационные качества каркасных строений сделали их популярными.

Основные их достоинства:

1. Небольшой вес строения не требует заглубленного фундамента. Для него достаточно столбчатого, свайного фундамента. Такое основание одновременно убережёт строение от весенних паводков, сократит сроки строительства.
2. Один из важных этапов строительства каркасного дома — его утепление, поэтому даже в период межсезонья в нем достаточно комфортно.
3. Возможность строительства садового домика своими руками. Когда заказывают типовой проект, материал завозится в виде маркированных сегментов. Имея небольшой опыт в строительстве, реально собрать его самостоятельно.
4. Каркас, большая часть элементов конструкции изготовлена из дерева, бруса, пиломатериалов. Строение отвечает экологическим нормам, естественным образом вписывается в натуральный ландшафт участка.

Несущая конструкция каркасного садового строения изготовлена из дерева.

Последовательность строительства

Начинают с подготовки площадки. Её выравнивают, очищают от мусора, выкорчёвывают растения. Затем делают из песка, щебня подсыпку, утрамбовывают.

Устанавливают фундамент, нижнюю обтяжку дома. Лаги пола кладут на гидроизоляцию, подойдёт рубероид. Устанавливают вертикальные стойки, начинают с углов здания.

Их фиксируют верхним обвязочным поясом. Конструкцию усиливают укосами.

Затем поэтапно монтируют:

• наружные стены из OSB плиты, многослойной фанеры;
• гидроизоляцию, пропускающую пары воздуха;
• между стойками укладывают утеплитель;
• слой пароизоляции;
• внутренний стеновой слой (ГКЛ, OSB);
• затем шпаклюют, наносят финишную отделку.

Последний этап — сборка и установка крыши. Все деревянные элементы каркасного строения изготавливают только из сухого дерева (в пределах 12 % влажности).

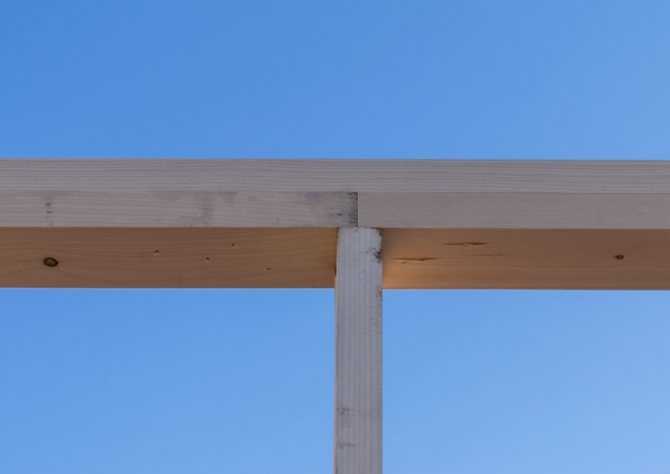

Верхняя обвязка и перекрытие

Верхняя обвязка, как правило, изготавливается из 2 досок. Толщина их не менее 38 мм, а ширина равна высоте сечения каркасных стоек. Нижняя доска прибивается к каждой из опор. Стыки можно делать только над стойками.

Верхняя доска крепится к нижней, но со смещением стыков на ширину одного шага между стойками. В углах и сопряжениях стен все ряды обвязки должны перекрывать друг друга.

Если все-таки стыки нижних досок невозможно сделать над опорой, используются усиливающие стальные накладки.

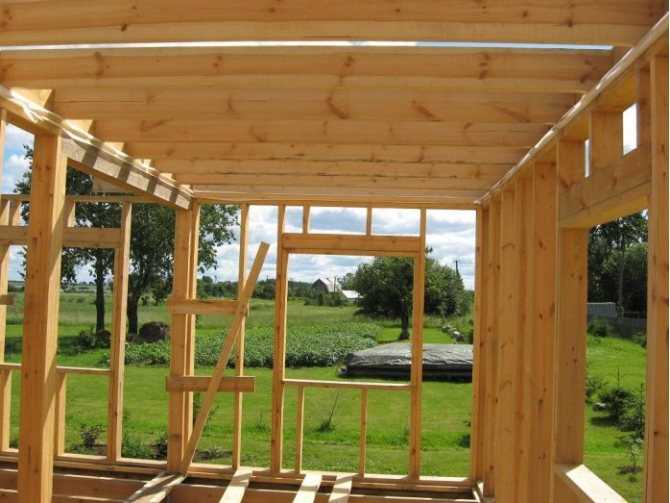

Балки межэтажных перекрытий крепятся к верхней обвязке каркаса встык с помощью кронштейнов. По торцам устанавливается фасадная обвязочная доска так, чтобы ее поверхность находилась в одной плоскости с наружной поверхностью стены. В качестве крепежа используются гвозди, саморезы применять не рекомендуется.

Варианты каркасной дачи

каркасно-щитовой дом

Если вы хотите самостоятельно поставить просто каркасно-щитовую дачу, тогда необходимо не только установить каркас и обшить его листами ОСП, но и уложить утеплитель. Для обеспечения паро- и гидроизоляции на листы OSB степлером крепят мембранную пленку, которая позволяет дому «дышать» и одновременно не пропускает наружную влагу.

Далее укладывают теплоизолятор. Это может быть:

• маты каменной ваты;
• пенополистирол;
• арболитовый утеплитель;
• пеновинилхлоридные листы.

! При закладке утеплителя нельзя его сжимать или спрессовывать. В этом случае воздушные вкрапления исчезнут, и материал не сможет хорошо удерживать тепло !

После закладки термоизолятора при строительстве дачного дома своими руками обшивают его внутри листами ОСВ. В принципе, можно сразу установить гипсокартон. В этом случае не забудьте во влажных помещениях (кухне, ванной и туалете) поставить водостойкий гипсокартон. Монтируя листы OSB всегда оставляете для температурного расширения щель между смежными элементами 3-5 мм.

Окна, двери, крыша своими руками

При закладке окон и дверей при строительстве небольшого домика не обязательно устанавливать

После приступают к закладке элементов кровли. К мауэрлату крепят стропила, на них – забивают обрешетку и после обшивают ее ОСП листом (или сразу укладывают металлочерепицу или другие виды покрытия). На ОSB листы стелют шинглас, на обрешетку (или на те же листы ОСП) металлочерепицу, ондулин и т.д. Далее приступают к внутренней и внешней отделке садового домика. Если все это кажется Вам слишком сложным, обращайтесь к нам и мы всегда поможем построить маленькую каркасную дачу.

Монтаж крыши

Стропильная система каркасного дома монтируется в несколько этапов:

1. По торцам устанавливаются крайние стойки под коньковый брус.
2. Натягивается шнур, по нему ставятся остальные опоры, временно фиксируются подпорками.
3. Крепится коньковый брус сечением 50х150-50х200 мм.
4. Проводится разметка под стропила.
5. Стропильные ноги раскраиваются по шаблону, в нижней части выбираются пазы для опирания на верхнюю обвязку.
6. Стропила устанавливаются по разметке, закрепляются накладками, болтами, гвоздями.

В кровлях, где предусматривается вентилируемый зазор, по стропилам крепится гидроизоляция и контробрешетка — бруски сечением 25х50-50х50 мм. Обрешетка укладывается в соответствии с углом наклона скатов и рекомендуемым шагом для кровельного материала.

Проводится монтаж утеплителя и пароизоляции. Укладывается кровельный материал в соответствии с технологией.

Два варианта одной технологии

Возведение каркасных домов проводится двумя способами:

• Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.

Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

• сооружение стены на полу и последующая ее установка в вертикальном положении;
• сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».

Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.

Есть два варианта сборки каркаса: на саморезы или на гвозди.

В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.

Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.

Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Поэтому в строительстве каркасных домов используется теплый угол.

Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:

• Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
• Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.

Материалы для строительства недорого дачного дома

Чтобы понимать, на чём можно сэкономить при строительстве дачной дома, и как построить дешево дачу, необходимо изучить все возможные варианты строительного материала. Так, строить недорого дачу своими руками можно из таких материалов:

• Каркасно-щитовые фрагменты. Здесь используется брус для монтажа каркаса, а в качестве обшивки могут использоваться плиты ДСП, ДВП, OSB и пр. Для утепления такого домика (при желании) можно использовать плиты полистирола или минеральной ваты. В итоге дом можно будет эксплуатировать не только в теплое время года, но и зимой. Особенностью монтажа такого каркасно-щитового дома является его бесспорная экономия. Ведь постройку модно смонтировать практически из подручных средств, которых у каждого дачника/садовника/ мастера наверняка найдётся уйма. В крайнем случае можно позаимствовать остатки материала у соседей.
• Домик из бруса также можно сделать на даче. Такое строительство обойдётся немного дороже, но при этом и дом будет крепче и долговечнее. Единственный недостаток дерева (особенно если используется самый дешевый строганный брус) в том, что оно дает усадку. В результате появляются щели и зазоры в стенах. Придётся дополнительно утеплять постройку, чтобы можно было эксплуатировать дачный коттедж без проблем.
• В ответ на вопрос, как построить дешево дачу, можно посоветовать возвести постройку из глины. То есть сделать своеобразный саманный дом. Технология строительства проста и схожа с лепкой. Материалы для монтажа обойдутся мастеру практически даром, поскольку глина и солома, из которых строят саманный дом, находится практически под ногами. Такой глиняный дачный дом при грамотном соблюдении всех правил монтажа, может стать долговечной постройкой на любой сезон. Единственный недостаток глинобитного дома в том, что на его строительство уйдёт достаточно много времени. Возможно даже и не один сезон.
• Дом-вагончик. Этот вариант устройства дачного коттеджа недорого является самым простым. Можно найти более или менее пристойный вагончик, который просто устанавливают на участке. При желании в такой трейлер подводят воду и канализацию.

Эффектные примеры

Прежде чем браться за строительство, лучше как следует продумать образ будущего дома – он станет отражением сути хозяина, его привычек и представлений о прекрасном.

Если дом нужен для отдыха, то на значительной части площадки, отведенной под него, можно разместить просторную террасу с барбекю или мангалом, а на уровне мансарды сделать большой балкон, с которого приятно обозревать окрестности. Светлое дерево во внешней отделке, незатейливая конструкция перил сделают здание зрительно легким. Оно будет казаться больше и просторнее, чем на самом деле.

В каркасном доме 4 на 6 с мансардой, основную часть площади можно отдать под жилые помещения и кухню. При этом крыльцо и балкон отнимут минимум квадратных метров. Такой дом подойдет для практичного человека, который даже небольшое жилье воспринимает как свою любимую маленькую крепость.

О том, как построить каркасный дом 6х4, смотрите в следующем видео.

Форумчанка Livadi вместе со своим мужем долгое время жили в съемной квартире и только лишь могли мечтать о собственном жилье. Но всему приходит конец. Благодаря совету своего товарища, они приобрели небольшой участок, где и было принято решение построить дом собственными силами. Самостоятельно разработали проект и чертеж дома. Здание планировалось использовать под временное жилье, а в дальнейшем – как баню или гостевой домик. Был подробно разработан план сооружения и проработан интерьер. В итоге удалось построить небольшой домик 6х4 с бюджетом 6000$ в срок чуть больше, чем за месяц.

Пятый этап строительства: отделка

На пятом этапе строительства производится внешняя и внутренняя отделка дома, установка сантехники, подключение ламп, розеток, отопление каркасного дома и прочие работы, которые из простой коробки со стенами и крышей сделают настоящий дом для жилья или отдыха.

Так как стены каркасного дома закрыты плитами ОСБ, выполнить внешнюю и внутреннюю отделку будет несложно даже своими руками. О том, как сделать внешнюю отделку и выбрать правильные материалы, можно прочитать в нашей статье здесь.

Внешняя отделка штукатуркой

Внутренняя отделка зависит в первую очередь от предпочтений хозяев дома, и может быть выполнена с помощью плитки, обоев, жидких обоев, штукатурки, в частности – декоративной. Стены могут быть покрашены, обиты вагонкой, сайдингом, потолки побелены или использована технология натяжных потолков. Пол может быть покрыт плиткой, паркетом, ламинатом. В общем, есть, где разгуляться фантазии.

Внутренняя отделка блок-хаусом

К этому времени у вас уже должны быть выведены все трубы для установки сантехники (они выводятся на этапе строительства полов, во время черновой стяжки), лежать провода под электричество. Строительство каркасного дома с первого по пятый этап занимает около 3 месяцев.

Подготовка к строительству – выбор проекта

До начала строительных работ следует выбрать проект каркасного дачного дома, или хотя бы набросать планировку и определиться с высотой и габаритными размерами. Это необходимо для расчета требуемого количества материалов и последующей закупки.

Для небольшого участка можно выбрать дачный домик площадью 4х6 или 6х6 кв. м. Это дома с простейшей планировкой: одна или две комнаты и небольшая терраса. Такие проекты каркасных домов эконом класса чаще всего выбирают дачники. Можно заказать такой дом под ключ или построить своими руками.

В зависимости от сезонности проживания, дачные постройки могут быть отапливаемыми. Но, если не планируется эксплуатация домика в холодное время года, наличие отопительной системы необязательно. При этом следует серьезно подойти к утеплению стен и крыши, чтобы предотвратить промерзание конструкций в зимний период.

Полезное: Строим надежный каркасный дом из бруса

Владельцам автомобилей можно заранее предусмотреть в проекте гараж или навес, чтобы не делать в будущем пристройку. Баня также будет огромным плюсом с точки зрения организации дачного отдыха.

Примерная стоимость каркасно-панельных строений

Стоимость каркасных домов зависит от используемых материалов, степени готовности исходного комплекта, а также работ, если привлекается дополнительная рабочая сила. Ниже приведены примеры стоимости каркасных домов с различными домокомплектами.

Стоимость домокомплекта составляет от 2300 до 4000 рублей за квадратный метр. В домокомплект для сборки своими руками состоит из: комплекта несущих теплоизоляционных стеновых панелей; деревянного бруса; межэтажных перекрытий (для двухэтажного дома); необходимого крепежа и чертежей для монтажа.

Домокомплект	«Эконом»	«Стандарт»	«Люкс»
Высота панелей, м	2,5	2,8	3
Толщина панелей, мм	140	140	224
Пенополистирол, марка	ПСБ-С-25	ПСБ-С-25	ПСБ-С-35
Обработка дерева огне-биозащитным составом	1 слой	1 слой	3 слоя
Несущие перегородки — SIP	—	140	224
Несущие перегородки — каркасные, мм	120	—	—
Двутавровые деревянные балки перекрытия (при наличии 2-го этажа), мм	—	300	300
Балка деревянная калиброванная, мм	80х180	—	—
Комплект чернового пола 2-го этажа – OSB, мм	18	18	22
Стоимость, руб/м2	2300-4000	3000-3630	4000-5610

На стоимость дома влияют конструктивные особенности и количество этажей.

1. Стоимость дома, готового «под отделку» составляет от 7260 – 8910 рублей за квадратный метр. В стоимость входят работы и материалы: фундамент, домокомплект, кровля с брусом для стропил, окна и входная дверь.
2. Стоимость дома, готового «под чистовую отделку» составляет от 10560 до 12540 рублей за квадратный метр. В стоимость входят работы и материалы, что и в дом «под отделку», но добавляется отделка фасада, водосточная система, разводка инженерных сетей, обшивка гипсокартоном стен, потолка.
3. Готовый дом «под ключ» стоит от 14520 – 18150 рублей за квадратный метр. В стоимость входят работы и материалы, входящие в дом «под чистую отделку», но кроме того, добавляется система отопления, внутренняя чистовая отделка, электроприборы и сантехнические приборы.

В итоге, можно сделать вывод, что дешевле всего строить каркасный дачный домик своими руками без привлечения специалистов. Но если желания строить самому нет, то лучшее решение – приобретение готового каркасного садового домика.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

• Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
• Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.

Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

• Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
• Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
• Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
• Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

Основные правила каркасного строительства

Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:

Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение древесине камерной сушки, чем дереву естественной влажности, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.

Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем – к аварийным ситуациям

И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.

Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.

Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

Шаг № 1 Проект каркасного дома

Проект каркасного дома

Почему нужен проект дома?

• Правильный расчет прочности.
• Возможность предварительно оценить стоимость строительства.
• Надежность и продуманность конструкции дома.
• Экономия при строительстве.
• Возможность в последующем сделать перепланировку опираясь на проект.
• Облегчает процесс и сокращает время строительства.

Готовых и бесплатных проектов каркасных домов очень много на просторах интернета с довольно детальным описанием. Но бывает так, что очень сложно подобрать проект под себя. В этом случае его Вы можете нарисовать сами. По обучавшись пару часов рисовать в SketchUp и выбрав за основу привлекательный для Вас проект, основываясь на технологии строительства каркасных домов, сможете создать, что то более индивидуальное.

Проект каркасного дома нарисованного в SketchUp

При выборе готового проекта или самостоятельном проектировании стоит обратить внимание на расположение дома на участке. Строительные нормы и правила(СНиП) — именно этим документом регламентируется строительство дома

А в частности он включает в себя предельные расстояния расположения дома от различных объектов.

Расположение дома на участке по СНиП

Технология строительства

Поскольку самым недорогим дачным домиком будет каркасная постройка на столбчатом основании, мы пошагово опишем, как построить такой дом своими руками.

1. После подготовки участка и выполнения разметки копаем ямы под столбы. Стоит отметить, что столбы делаются под всеми наружными и внутренними несущими стенами с равным шагом (1-1,5 м). Размеры столба зависят от материала, из которого он будет делаться. Кирпичные столбы под каркасный дом могут быть размером 380х380 мм.
2. После выкапывания ям на отметку ниже точки промерзания почвы на дне выполняется песчаная подушка. Слой песка высотой 10 см смачивается водой и тщательно трамбуется.
3. Затем из кирпича с использованием цементного раствора выкладываются столбы необходимой высоты. Наружная поверхность столбиков штукатурится.
4. На верхней горизонтальной поверхности столбов выполняется гидроизоляция из двух слоёв рубероида.
5. Далее на столбы укладываются балки обвязки (брус 150х15 мм). В углах они скрепляются между собой и фиксируются к столбам при помощи анкеров или стальных скоб.
6. К балкам обвязки с равным шагом (70 см) крепим лаги.
7. Далее монтируем каркас стен. Его можно собрать на земле и поднять на балку или возводить прямо на обвязке. Второй вариант больше подходит для самостоятельного выполнения. Для каркаса стоит взять бруски сечением 50х150 мм. В углах дома для повышения жёсткости устанавливаются сдвоенные бруски.
8. Вертикальные стойки каркаса монтируем в месте расположения оконных и дверных проёмов, а также по всей плоскости стен с равным шагом.
9. После этого монтируется верхний обвязочный брус. Над оконными и дверными проёмами фиксируются горизонтальные балки каркаса. В углах дома для повышения жёсткости каркаса монтируются косые распорки с двух сторон.
10. Теперь каркас дома обшивают листовым материалом (ОСП, ДСП, влагостойкой фанерой) или вагонкой. В пространство между двумя слоями обшивки (внутри каркаса) стоит заложить теплоизоляционный материал (минеральную вату, базальтовый утеплитель, экструдированый пенополистирол).
11. Переходим к выполнению конструкции пола. К лагам с нижней стороны крепим доски чернового пола. Поверх них, огибая лаги, укладываем гидроизоляционную мембрану. Затем в просвет между лагами закладываем утеплитель. После этого идёт слой пароизоляции и доски чистового пола.
12. Над вертикальными стойками каркаса стен устанавливаем балки перекрытия. Для плотного прилегания на их краях выпиливаются пазы. Балки дополнительно фиксируются к каркасу стальными уголками.
13. Теперь выполняем монтаж стропильной системы. Скрепляем крайние пары стропильных ног на земле и монтируем их на стены в качестве фронтонов. Соединяем эти пары стропил посредством коньковой балки. После этого можно монтировать остальные пары стропильных ног и устанавливать их с равным шагом, соединяя с балками обвязки и перекрытиями.
14. Далее поверх стропил расстилается пароизоляционная плёнка. Она фиксируется скобами и рейками контробрешётки на стропилах.
15. Далее выполняется обрешётка и укладывается кровельный материал.

Шаг № 5 Стены и проемы каркасного дома

Стены каркасного дома состоят из лежней стоек укосин и ригелей. Расстояние между стоек выбирается исходя из размера используемого утеплителя (обычно 58-59 см.) или при использовании плитного материала ЦСП ОСП или/и ИЗОПЛАТ ( если дом более 2-х этажей, стоит прибегнуть к расчетам).

Стена каркасного дома

Углы формируются из трех стояк, его еще называют «теплый угол». В отличии от бруса, часть объема занимает утеплитель, а как известно теплосопротивление древесины хуже. Поэтому в каркасных домах и применяют в углах не брус, а конструкцию из стояк.

Конструкция углов в каркасном доме

Проемы в каркасных домах также могут отличатся. Первый вариант общий ригель по всей длине стены. В этом случаи в местах оконных и дверных проемов нет необходимости обустраивать дополнительный ригель, к тому же он равномерно распределяет нагрузку по стойкам.

Общий ригель каркасной стены

Второй предполагает отдельный ригель над каждым проемом, причем стойки в таких проемах должны быть сдвоенные.

Проем с отдельным ригелем

Сборку стен каркасного дома начинают с длинных стен, а точнее которые будут располагаются от края до края дома. Это обусловлено очередностью их подъема. Длинные стены можно разделить на секции для удобства подъема ( по опыту минимум один человек на 3 метра стены ). По проекту напиливаются все стойки стен, лежни, ригели, стойки под оконные и дверные проемы. Стены собирают таким образом чтобы при подъеме она сразу встала на свое место. Укосины выпиливаются после измерений диагоналей. Существует две основные технологии установки укосин:

• укосина выпиливается во все стойки и в верхний и нижний лежень;
• укосина выпиливается во все стойки и встает в распор между верхним и нижним лежнем;

После сборки и установки стен их надо выровнять и закрепить. Поверх стен с перехлестом стыков укладывается обвязка стен — это доска уложенная плашмя.

Особенности потолка

После монтажа каркаса приступайте к внутренней обшивке, а также установке стен и потолка. Если же в доме будет два этажа, для потолочных балок выбирается прочный материал с большим сечением и выполняется дополнительное утепление пола-потолка. Зачастую для потолочной обшивки применяют гипсокартон, который отличается небольшим весом и невысокой стоимостью.

Если вы планируете строить одноэтажный дом, то для потолка понадобится:

• обрезные доски, например, вагонка или шпунтованный материал, толщина которых около 25 мм, при этом лучше всего выбирать доски из хвойных пород дерева;
• влагоизоляционные и теплоизоляционные материалы;
• пена для установки различных элементов;
• утеплитель;
• листы ДВП, ДСП или гипсокартона;
• другие необходимые строительные материалы и инструменты.
