Как сделать вибростол своими руками?

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

1. Ручки для направления, удерживания, переноса устройства.
2. Электродвигатель необходимой мощи.
3. Эксцентриковый дебаланс.
4. Кабель питания.
5. Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

• перфоратор малых размеров;
• электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

Инструмент

Для конструкции с маневренным валом нужны:

• дрель с электроприводом;
• труба из нержавейки;
• металлический трос в защитном кожухе;
• ось из стали;
• шарикоподшипники – 2 шт.

В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.

Он совмещается с дрелью при помощи эластичного троса.

Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.

Вибромотор своими руками для вибростола

Составляющие вибрационного стола:

1. силовая металлическая конструкция наподобие рамы;
2. столешница, зафиксированная на опорном станке;
3. электропривод – вибродвигатель;
4. пружины, которые нужны для взаимодействия площадки с рамой из стали;
5. пульт управления, установлен на станке.

Плотность бетона достигается при соблюдении таких условий:

1. понижение амплитуды вибрации;
2. ритмичная вибрации площадки.

Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.

Существуют разные версии качественного исполнения, которые различаются местоположением груза.

Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.

Вибромотор на основе перфоратора

Он имеет простую конструкцию, изготавливается из таких деталей:

• стержень из стали;
• шайба торцевая.

Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.

При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.

Какая необходимость в самодельном агрегате?

Устройство довольно лёгкое, поэтому собранную самоделку можно перевозить с места на место, хранить в гараже и так далее. Профессиональные бригады строителей приезжают на объекты с собственным инвентарём. Однако в условиях кризиса люди всё чаще решают возводить дома, хозяйственные постройки, бани и прочие объекты своими руками. Самостоятельное изготовление инструмента для этого вдвойне актуальнее, если намечаются долгие работы. Экономия будет значительная.

Без вибрирующего агрегата не обойтись, если вы планируете мостить площадку тротуарной плиткой. Но ради того, чтобы сделать полтора-два десятка плиток, вибростол мастерить не стоит, он не окупится.

Другие возможные применения устройства:

• Создание блоков из пенобетона.
• Трамбовка цемента.
• Изготовление памятников, подоконников и еврозаборов.

• Трамбовка асфальтобетонных смесей.
• Проведение различных тестов.

Пошаговая инструкция сборки вибростола

Для основания отрезаем шесть кусков от трубы 100х80, длиною 600 мм и один двухметровый кусок. Для верхней подвижной плиты отрезаем четыре куска от профильной трубы 100х80 длиною 440 мм и два куска на 2200 мм. От листа толщиной 12 мм отрезаем прямоугольный кусок размером 600 на 400 мм.

Теперь приступим к сборке. Начнём с основания, которое состоит из двух Н-образных опор, поставленных набок и жёстко соединённых друг с другом перекладиной при помощи сварки, из отрезков трубы длиною 600 мм.

На нижней горизонтали опор устанавливаются винты 20х100, для регулировки стола по уровню. На верхних приваривается 6 отрезков трубы высотой в 1 см и диаметром под пружины.

Хорошо подходят для этого пружины от клапанов двигателя автомобиля ЗИЛ или любого другого большегрузного автомобиля. Отрезки трубок привариваются по три штуки на каждую опору. Трубки исполняют роль стаканов под пружины.

Верхняя плита вибростола представляет собой жёстко сваренную прямоугольную раму, по краям которой отрезки профильной трубы длиною 2200 мм соединены между собой частями труб 440 мм, на равных расстояниях друг от друга.

К раме посередине приваривается 12-миллиметровый лист, размером 600х400 мм, на который крепится вибродвигатель. По краям рамы привариваются такие же гнёзда для пружин, как и на нижней её части. Гнёзда с обеих сторон должны быть размещены строго напротив друг друга, чтобы вставленные в них пружины стояли вертикально.

Особенность этого стола в том, что вибрация происходит в горизонтальной плоскости, исключая закипание смеси. Именно поэтому механизм вибрации необходимо изготовить самостоятельно, а не устанавливать заводской, у которого вибрация вертикальная.

Сам механизм вибратора состоит из обоймы для подшипников и полого цилиндра. С двух концов установлены подшипники, а сам цилиндр — приваривается к пластине на верхней половине вибростола.

1 — цилиндр; 2 — обоймы для подшипников; 3 — подшипники; 4 — вал; 5 — эксцентрики; 6 — шкив; 7 — гайка

В подшипники впрессовывается вал, на который надевается шкив, а уже на него устанавливают два эксцентрика, которые крепятся к шкиву шестью болтами. Так как болты расположены по кругу на одинаковом расстоянии, это даёт возможность поворачивать эксцентрики по отношению друг к другу, регулируя этим силу вибрации. Всё это закрепляется гайкой, накручиваемой на резьбу в верхней части вала.

На противоположной стороне пластины крепится фланцевый электродвигатель при помощи четырёх болтов. На вал двигателя напрессовывается шкив. Вращение от двигателя к механизму вибрации передаётся посредством текстропного ремня. Все это накрывается ОСБ плитой, выпиленной по размеру стола.

Вот, в принципе, и всё. Стол проверен достаточно хорошо, за год на нём отвибрировали около четырёхсот тонн бетона, поломок и сбоев за это время не было.

Знакомство с будущим оборудованием

Вибростол, или вибропресс — площадка, которая предназначена для трамбовки строительных смесей, для удаления из них пузырьков воздуха. Использование вибрационного стола дает возможность добиться высокого качества изделий благодаря уплотнению раствора в формах. Поверхность этого оборудования можно использовать для изготовления прямоугольных и фигурных изделий из смесей из цемента и гипса. Механизм значительно экономит время, которое затрачивается на производство такой продукции.

Элементы вибростола

Механическое устройство состоит из:

неподвижной, тяжелой и жесткой силовой рамы — станины;
двигателя — вибрационного либо обычного, но с вибромеханизмом;
подвижной вибрационной площадки (столешницы), установленной на компенсационных пружинах.

Возможно несколько вариантов направления вибрации — вертикальное, горизонтальное, либо в нескольких плоскостях. Чтобы создать тот или иной вид колебания, особым образом устанавливают двигатель. Для вертикальной вибрации его крепят горизонтально, для горизонтальных колебаний — вертикально.

Разнонаправленности достигают фиксацией вибродвигателя под углом к рабочей поверхности. Для изготовления конструкции в домашних условиях единственный приемлемый вариант — вибропресс с вертикальной вибрацией. Теперь надо подробнее рассмотреть элементы вибростола.

1. Силовая рама. Это 4 стойки, которые связаны продольными балками. Для изготовления конструкции используют профильную трубу, швеллер, уголок и т. п.
2. Виброплощадка. Это плоская плита, ее делают из листового металла. Данный элемент должен иметь бортики, препятствующие падению форм с вибрирующей поверхности.
3. Пружины-амортизаторы. Их задача — придание плавности, равномерности вибрации, смягчение рывков, практически неизбежных при резких колебаниях. Их последствием может стать «побег» раствора из форм, закипание смеси и появление в ней воздуха.

Неотъемлемыми частями оборудования являются электромеханический вибратор (двигатель с эксцентриком), блок управления, пусковое устройство, а также переключатель.

Как сделать вибростол самостоятельно? Сваривают станину, готовый элемент ставят на ровную поверхность, фиксируют неподвижно. На ее верхние точки устанавливают стальные пружины, на них укладывают вибрационную площадку. Колебания передаются благодаря вибродвигателю, либо с помощью приводного механического вибратора. Его фиксируют в нижней части столешнице после завершения ее изготовления.

Размеры конструкции

От мощности двигателя, веса эксцентрика и от размеров вибростола зависит его функциональность. Большие габариты конструкции дают возможность самостоятельного изготовления блоков, если они нужны «сразу и много». При выборе размеров будущего оборудования главным критерием остается размер формы будущих изделий, которые будут изготавливаться чаще всего. Но надо понимать, что между ними должен оставаться небольшой зазор.

Высоту конструкции выбирают индивидуально. Например, для человека среднего роста оптимальным считается стол «ростом» 900 мм. Но многое зависит от будущих работ. Данный параметр вибростола можно уменьшить, если планируется часто изготавливать элементы крупных размеров, так как в этом случае главное — удобство заливки раствора и снятия форм с готовыми изделиями

Иногда необходимо сделать очень низкую конструкцию, однако для нее надо обеспечить одно важное условие: двигатель не должен касаться поверхности пола

Двигатель на вибростол и чертежи

Мощность двигателя не должна быть слишком высокой, поэтому многие используют моторы от стиральных машинок. Единственный его минус — маленький ресурс. Но если нет планов по обеспечению плиткой всего района, тогда один двигатель может исправно работать несколько лет при средних нагрузках. Можно доработать мотор, поскольку основной слабой стороной его стали втулки или подшипники. Если сразу поменять подшипники на усиленные и убрать втулки и заменить их подшипниками, то стол прослужит еще дольше.

Можно воспользоваться готовым вибратором. ИВ99, к примеру, обойдется в 5-7 тысяч, но он практически вечный, поскольку обладает запасом мощности и предназначен для таких работ. Отличным дополнением станет регулятор частоты оборотов. Сего помощью можно подстраивать частоту вибраций для каждой партии плитки в отдельности.

Вибростол – что это

Вибростол, по-другому вибропресс – оборудование, которое применяется для получения тротуарной плитки. Его рабочая зона совершает колебания. Это и есть главная функция оборудования.

Самодельный станок имеет следующие назначения:

• утрамбовка цементного раствора;
• производство плитки, подоконников, еврозаборов;
• организация тестовых работ;
• изготовление блоков для строительства.

По технологии заранее подготовленные стальные, полимерные формы под плитку наполняют раствором, ставят на стол. Устройство включается на определенное время. Под влиянием вибраций смесь начинает оседать, уплотняется, из нее выходят воздушные пузырьки. Когда цикл завершен, двигатель отключается, со стола снимают формы, ставят на сушку.

При соблюдении всех правил и техники получаются крепкие к нагрузкам плиты разных размеров.

Электрический вибрационный стол – оптимален для домашних условий. Его производительность доходит до 50м2 за сутки. Но есть недостатки. Главный – зависимость от источника питания. Также у оборудования немаленькие габариты, что вызывает ложности при транспортировке.

Гидравлическая система

Для крупных отливок из бетона применяются гидравлические конструкции, где нет пружин.

Необходимые материалы и инструмент

Для самостоятельного изготовления формовочного вибростола вам потребуются следующие материалы:

1. металлический лист толщиной 4-6 мм для изготовления вибрационной площадки;
2. уголок 25х25 или 32х32 для устройства бортика;
3. стальная труба диаметром 45-57 мм для опорных ножек;
4. профильные трубы или уголки для связывающих ножки перемычек;
5. сварочные электроды;
6. стальные пружины диаметром 45-52 мм и длиной 150-200 мм — например, от амортизаторов мопеда;
7. швеллер для размещения на нем двигателя;
8. вибрационный или обычный электродвигатель с вибрационным механизмом;
9. кабель и пусковая аппаратура для подключения электродвигателя;
10. грунт и краска для защиты от коррозии.

Из инструмента, чтобы сделать вибростол своими руками в домашних условиях, потребуется:

• угловая шлифмашина (болгарка);
• электросварочный аппарат;
• дрель со сверлами по металлу;
• малярная кисть, щетка, наждачная бумага.

Процесс изготовления вибростола

В первую очередь подбирается подходящий мотор. Можно использовать мотор от стиральной машинки или другой асинхронный двигатель на 220 В. Его основная особенность – закрепленный на валу узел (эксцентрик), вращающийся со смещением относительно центра масс. За счет смещения обеспечивается наличие необходимой для уплотнения вибрации.

Обычный мотор, превращается в вибромотор, с помощью насаживания на вал двигателя шайбы из металла (эксцентрика). В ней делается отверстие и нарезается резьба на 8. В резьбу вкручивается болт и фиксируется в шайбе с помощью контрольной гайки. Настройка уровня вибрации осуществляется путем вкручивания/выкручивания болта.

Если нет подходящего мотора под рукой или точного понимания того, каким он должен быть – можно его приобрести в магазине. Один из подходящих вариантов – вибратор ИВ-99 Е 220 В. Он будет стоить около 6 тыс. рублей.

Для управления амплитудой подаваемых вибраций, дополнительно устанавливается потенциометр переменного тока. Управление силой вибрации происходит путем изменения уровня подаваемого напряжения мотору. Это позволит настраивать работу вибростола в соответствии с видом смеси и размерами форм.

Перед началом изготовления установки нужно найти чертежи или нарисовать самостоятельно. Подробный чертеж будет рассмотрен немного далее. Работа должна быть выполнена в полном соответствии ему.

Чтобы сделать вибростол своими руками, нужно подготовить следующие материалы:

• Лист металла (будущая рабочая поверхность).
• Вибратор для вибростола.
• Пластины из металла.
• Пружины.
• Металлический уголок.
• Металлические трубы.
• Сварочный аппарат.
• Болты для закрепления двигателя.
• Дрель.
• Болгарка.
• Шайба из металла.

Основные моменты изготовления вибростола:

1. Выбор материала основания. Подходит уголок или швеллер. Размеры основания зависят от индивидуальных потребностей. Стандартный размер: 70х70 см. При планировке площади рабочего пространства нужно также учитывать мощность двигателя.
2. Изготовление опор. В качестве опор могут быть использованы трубы из металла. Они крепятся к основанию с помощью сварки. К ножкам привариваются металлические пластины. Если стол будет расположен на одном месте – пластины заливаются раствором, обеспечивая максимальную фиксацию вибростола на поверхности пола. В случае необходимости перемещения – пластины могут крепиться к полу с помощью болтов или другим образом. Высота стола должна обеспечивать максимальное удобство во время работы и мотор не следует размещать сразу над землей (лучше немного приподнять).
3. Выбор пружин. Они нужны для обеспечения вибрации рабочей поверхности. Подойдут пружины от машины или мопеда, разрезанные наполовину. Пружины должны иметь широкий виток – обеспечит максимальный уровень вибрации. Их крепят к основанию и столешнице с помощью сварки.

Для упрощения замены сломанных пружин их можно не приваривать. Подбирается труба с диаметром, соответствующим диаметру пружин и привариваются небольшие ее куски к основанию. На эти куски надеваются пружины (возможно, вставляются), обеспечив фиксацию и возможность снимать столешницу с основания.

1. Установка двигателя. Для установки двигателя приваривают угольник к основанию поперек вибростола. Основное требование при монтаже вибратора – максимальная фиксация. Если пренебречь этим правилом – двигатель будет подвержен вибрации, что негативно скажется на сроке его службы.
2. Изготовление столешницы. Размер рабочей поверхности определяется исключительно индивидуальными потребностями или наличием подходящего материала: лист металла с толщиной 8 мм, или больше. Если использовать поверхность меньшей толщины – она деформируется в процессе работы. По краям столешницы привариваются бортики, препятствующие смещению форм с раствором с рабочей поверхности и их падению на пол.

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

1. Разметьте металл согласно чертежу, и прирежьте заготовки.
2. Сварите из стального профиля основу площадки с заданными размерами.
3. Приварите подпятники для крепления рамы к опорным стойкам.
4. Соедините ноги рамы с прямоугольной основой.
5. Установите ребра жесткости и элементы верхнего пояса.
6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
7. Окончательно проварите сваркой все участки соединения.
8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
11. Приварите к нижней плоскости столешницы подстаканники для пружин.
12. Проверьте соосность подстаканников для пружин, в которые они вставляются.

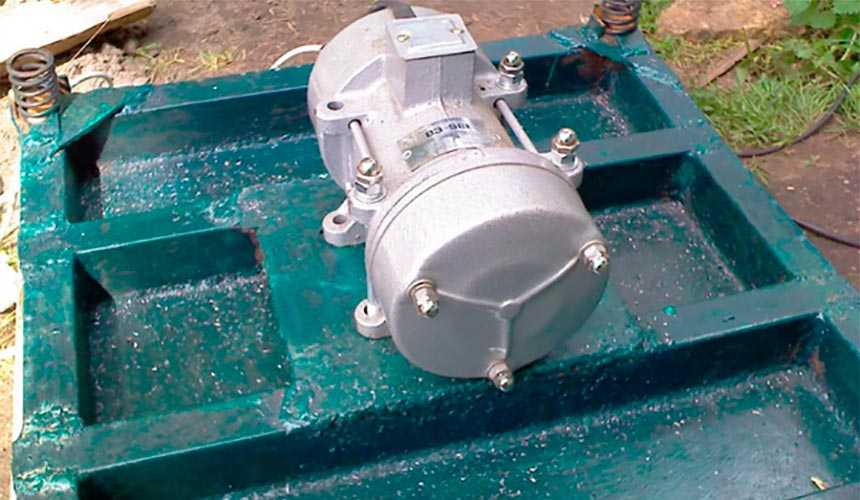

13. Зафиксируйте вибрационный двигатель под столешницей.
14. Установите пружины и соберите раму с площадкой.

Монтаж электродвигателя на вибростол

Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
Подсоедините кабель питания, и запустите устройство.
Установите на столешнице груз, имитирующий залитую форму.
Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Конструкция вибропресса для тротуарной плитки (устройство)

Рабочая поверхность закреплена на станине посредством использования системы пружин (для горизонтальной вибрации) или подвесов (для вертикальной). Столешница приводится в движение электродвигателем, расчетной мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести двигателя для обеспечения нужной вибрации.

Эскиз вибростола показан на рисунке.

Чертеж вибростола для плитки

Несмотря на то, что эскиз дает общее представление о принципе функционирования вибростола, для того чтобы изготовить вибропресс своими руками эскизом не обойтись, нужен полноценный чертеж.

1. Для новичков

. Простая конструкция вибропресса позволяет выполнить формовку изделия, она более проста в изготовлении и обслуживании.

Чертеж простого вибростола для плитки

Конструкция простого вибростола для плитки

В принципе, можно добавить любые функции данному вибростолу, главное правильно рассчитать мощность двигателя и параметры конструкции. Например, можно совместить его с просеивателем для песка.

2. Для мастеров

– конструкция два в одном – вибропресс и просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной фракции.

Схема вибростола и просеивателя песка

Конструкция вибростола и просеивателя песка

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.

Примечание. На размеры вибростола влияет и запланированный объем производства, чем он больше, тем больше должны быть размеры столешницы. В свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола. Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его установки. Если ноги стола будут укапываться и цементироваться их нужно сделать длиннее. Если конструкция будет мобильной – такой высоты достаточно.

Инструмент:

• сварочный аппарат;
• дрель;
• болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса позволяет передать большую вибрацию от вибродвигателя, к тому же значительно снижается уровень шума при работе. Но большинство пользователей отдает предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего ресурса его использования. Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки столешницы. Такой бортик не позволит формовочным емкостям сместиться с поверхности во время вибрации; Бортик вибростола из уголкаОграничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.). Приваривается в центре под столешницей. В нем просверлены отверстия под болты для крепления мотора; Швеллер для крепления вибромотораКрепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм; Конструкция рамы вибростола для плиткиРама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры. Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50; Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя; Пружины для вибростолаПружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113 мм. для скутера составляет 500 руб.

болты для установки на них пружин. Или заготовки трубы, длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые будут выполнять функцию стакана для пружины; Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем диаметр пружины будет происходить неравномерная вибрация и износ пружин. А столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола). Крепление электромотора для вибростолаЭлектрический двигатель для вибростола
