Размеры фбс блоков таблица: спецификация (ширина, высота)

Укладка фундамента

Согласно строительным нормам, монтаж блоков ФБС запрещен в случае заливания дна траншеи водой или засыпания снегом. Чтобы перемещать такие конструкции, понадобится подъемный кран.

Сначала необходимо установить блоки в углы основания, а также в точках соединения с внутренними стенами. Такие блоки являются монтажными маяками. При помощи нивелира следует проверить, как совпадают верхние плоскости этих деталей фундамента. После окончания проверки натягивают бечевку, по которой выставляют промежуточные элементы конструкции. Там, где в проекте указаны места проведения коммуникаций, необходимо оставить отверстия определенного размера.

Перед началом установки все блоки следует очистить от грязи. Монтаж осуществляется с использованием раствора бетона с перевязкой швов. Ряды необходимо смещать, а также использовать доборные блоки. Вертикальные швы следует заполнить раствором, используя штыковую лопату.

Совет! Во время выбора фундаментных блоков следует спросить у продавца сертификат соответствия. Необходимо также потребовать его копию. Такой документ является гарантией соответствия изделия всем стандартам ГОСТа.

Некоторые тонкости выбора

Выбирая блоки ФБС нужно учитывать несколько технических нюансов, от которых будет зависеть тип изделия. В частности, блоки подбираются исходя из таких условий:

Устойчивость и тип грунта.
Толщина возводимых стен и межэтажных перекрытий.
Общая масса строения.
Требования к прочности фундамента.
Общая площадь основания.

Например, для построек на нестабильной почве потребуются более широкие блоки. Кроме этого, глубина ФБС не всегда идентична толщине кладки. В частности, блок может выступать на 10 сантиметров с одной стороны или на 6, если предусмотрен двусторонний выступ

Важно понимать, что для оптимальной усадки и прочной связки швов рекомендуется использовать разноразмерные блоки

Что дает знание веса и размеров ФБС для фундамента

Для ФБС блоков, кроме размеров и характеристик прочности, гост нормирует вес. Контроль массы изделий помогает проводить точный и быстрый экспресс-контроль качества производства по основным показателям (прочность, плотность, влагонепроницаемость, морозоустойчивость), так как узнать плотность бетона на строительной площадке порой бывает невозможно.

ГОСТ на блоки ФБС

Показатели веса нужны будут для правильного подбора арендуемой спецтехники для монтажа блоков, для их погрузки и разгрузки, транспортировки и обеспечения хранения изделий. Блоки обычно транспортируются на 10-ти и 20-ти тонных автомобильных платформах.

Преимущества фундаментных бетонных блоков

Значительное сокращение длительности работ. При возведении фундамента методом заливки бетона в опалубку для набора марочной прочности приходится ждать 4 недели;
Стандартизированные размеры. Позволяют точно подсчитать необходимое количество блоков;
Не нужно закупать дорогостоящие расходные материалы (доски или плиту OSB для опалубки, добавки против замерзания и для ускорения схватывания бетона);
Возможность подбора по заданным характеристикам (водостойкость, морозостойкость, устойчивость к агрессивным жидкостям);
Долговечность (при правильном монтаже и соблюдении условий эксплуатации такие конструкции служат более 100 лет).

Что такое ФБС

Итак, что такое ФБС?

Представлены они в виде изделий из бетона тяжелых, керамзитовых и плотных силикатных разновидностей. Основное предназначение блоков фундаментных бетонных – возведение оснований сборного типа, стен подвалов, цокольных участков. Бетонные блоки фбс рекомендуется приобретать, если возникает нужда в оперативном возведении подземной конструкции, которая своими основными характеристиками и несущими возможностями способна уступить только монолитному железобетону.

Бетонные блоки для фундамента предназначены для строительства небольших объектов, используют и для возведения многоэтажных сооружений. Фундамент из фбс прекрасно выдерживает нагрузочные воздействия и гарантирует, что дом получится крепким, даже если при строительстве будут допускаться определенные ошибки.

Изготавливаются блоки для фундамента из железобетона. Основу их составляет бетонный раствор, укрепленный стальной арматурой, что и превращает его в надежный вариант для ведения монтажа.

Стандартные блоки фбс отличаются формами параллелепипеда. Главное преимущество состоит в том, что фундамент из бетонных блоков возводится значительно быстрее, сокращаются финансовые расходы. Как следует из многочисленных отзывов потребителей, фундаментные блоки позволяют равномерно распределять нагрузку на основу объекта, возводить крепкие и устойчивые к морозам стены.

Это интересно: Веранда в деревянном доме — рассматриваем тщательно

Маркировка

Характерная особенность маркирования всех видов фундаментных блоков — округление габаритных размеров до дециметров. Поэтому, например, принятое ГОСТ обозначение сплошного блока с внешними размерами: длина 238 см, толщина (ширина) 40 см, высота 58 см будет выглядеть так: ФБС 24.4.6т (т — тяжелый бетон). Минимальный вес такой конструкции составляет 260 кг, а максимальный – 2 тонны (плотность 2300 кг/м3).

Если конструкция изготовлена из легкого бетона, то после цифровой маркировки ставят букву «Л» или «П» (на пористом заполнителе – керамзите). Минимальный вес — 230 кг, максимальный – 1,47 тонны (плотность 1800 кг/м3).

Если же после цифрового кода стоит литера «С», то это значит, что при литье был использован силикатный бетон. Минимальный вес такого блока – 250 кг, а максимальный (при длине 2,38 метра и ширине 60 см) – 1,63 тонны. Плотность – 2000 кг/м3.

Все фундаментные блоки оснащаются 2 петлями (проушинами) из стальной проволоки диаметром 12 мм. Они необходимы для монтажных и погрузочно-разгрузочных работ.

Размерные параметры фундаментных блоков

ГОСТ – закон для производителей. В нем точно указываются параметры технологического процесса, характеристики производимого изделия, а также размеры последнего. ФБС блоки эта участь не миновала. Поэтому государственным стандартом точно установлены размеры:

длина – 1180 и 2380 мм;
ширина – 300, 400, 500, 600 мм;
высота – 280, 580 мм.

Есть так называемые доборные элементы, у которых ширина и высота такая же, как у стандартных блоков. А вот длина их меньше и составляет всего лишь 880 мм. Некоторые производители производят так называемые малогабаритные изделия с теми же высотою и шириною. Но их длина 400 и 600 мм.

На рынке присутствуют фундаментные блоки, изготовленные по техническим условиям. Это когда оборудование и технология не соответствуют требованиям ГОСТа, тогда разрешается производить стройматериал, но чтобы он соответствовал гостовым характеристикам.

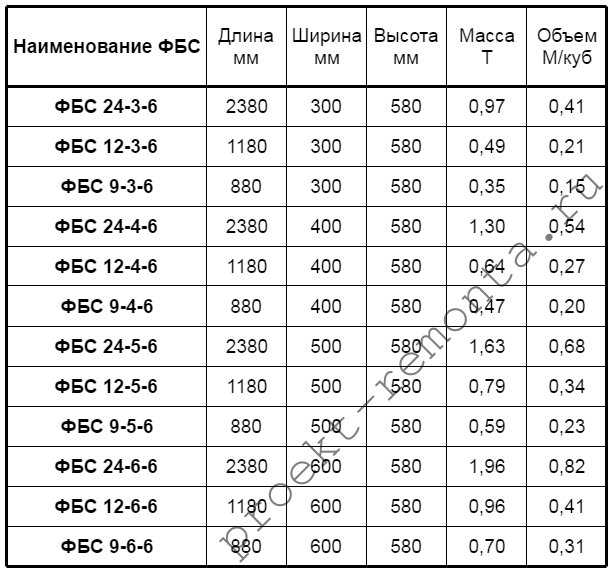

На фото ниже представлена таблица размеров ФБС блоков.

Размеры ФБС блоковИсточник www.profibeton.com.ua

Ориентировочная стоимость

Фундаментные конструкции довольно часто применяются для строительства гражданских объектов. Самый маленький из них (ФБС-6.3.6) стоит 500 рублей за 1 элемент. Эти элементы являются доборными.

Самыми популярными среди потребителей являются блоки ФБС, имеющие ширину 60 см. Именно такая толщина фундамента выбирается для постройки жилых сооружений.

Изделия с пустотами продаются менее активно. Такие конструкции обычно отличаются ценой на 15% выше полнотелых конструкций. Это можно объяснить большей трудоемкостью заливки таких изделий.

Блоки с вырезом в заводских каталогах не представлены. Чтобы получить такое изделие, придется делать индивидуальный заказ.

Достаточно часто встречаются объявления о продаже б/у блоков. Однако не стоит ориентироваться на их невысокую стоимость. Лучше посоветоваться с опытным специалистом. Мастер сможет грамотно оценить состояние таких блоков и даст совет относительно их приобретения.

Что такое ФБС

Итак, что такое ФБС?

Коротко о главном

ФБС – это железобетонные изделия, используемые для формирования сборного фундамента.

ГОСТом предусмотрены различные размеры блоков, вес, характеристики и допуски.

Их используют для закладки фундаментов на прочных грунтах. Если грунты слабые или подвижные, то под фундамент заливается железобетонная плита. Сборный фундамент обязательно обвязывается армирующим поясом из бетона.

Время сооружения фундамента из ФБС – минимальный. Высокая прочность и долгосрочная эксплуатация привлекают потребителей. Минус один – большая масса, поэтому монтаж проводят с помощью специальной техники.

Как правильно подобрать размеры ФБС блоков для строительства

При возведении фундаментов могут применяться разные размеры блоков фундаментных, и цена за штуку изделия будет зависеть от его габаритов. Для точного определения размеров блоков и их количества следует выполнить развертку основания. На специальном чертеже условно раскладываются все изделия по длине и высоте подвальной стены здания. Здесь следует учитывать перевязку между блоками, которая составляет не менее 25 см.

Ширина изделия подбирается исходя из толщины стен здания. В данном случае допускаются незначительные свесы надземных сооружений. Если стены будут возводиться из кирпича, то величина выступа должна быть не более 40 мм с каждой стороны. Здесь можно использовать ФБС шириной 600 мм для стен 640 мм и величиной 500 – для конструкций 510 мм.

Длину фундаментного блока необходимо определять по развертке, где располагают элементы разных размеров таким образом, чтобы они ложились ровно, не образовывая существенных выступов.

Фундамент из ФБС имеет гораздо более высокую скорость постройки со значительным снижением трудозатрат

При строительстве фундаментов и возведении стен применяются изделия высотой 580 мм. Блоки со значением 280 мм используются в качестве доборных элементов, когда необходимо выполнить отверстие в основании для продухов, ввода или вывода сетей.

Вес ФБС блоков является немаловажным значением, зная которое, можно определиться со спецтехникой, необходимой для укладки изделий, а также с транспортом, который будет задействован при доставке блоков к месту строительства.

Особенности монтажа фундаментных ФБС блоков

Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков

Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа

Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.

Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.

Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины

От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.

При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.

Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ

Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.

Размеры фундаментного блока ФЛ, маркировка

Согласно государственному стандарту 13580 85, ФЛ плиты имеют специальную маркировку, в которой отражаются их основные параметры. Например, это размер, бетон из которого изготовлен блок, наименование .

Теперь рассмотрим по порядку, что означает каждая из цифр и букв в маркировке ФЛ изделия. Допустим, имеется бетонная подушка с маркировкой ФЛ10.24-2.

Буквы ФЛ означают, что это блок фундамента ленточный. Далее идет значение его ширины и длины в дециметрах, т. е. представленная маркировка означает, что изделие имеет ширину 10 дециметров (или 1 метр) и длину 24 дециметра (2 метра 40 сантиметров).

Далее идет цифра 2 — она означает к какой группе по максимальной несущей способности относится изделие. Всего групп четыре:

Первая группа — до 1,5 кгс/см2;
Вторая — до 2,5 кгс/см2;
Третья — до 3,5 кгс/см2;
Четвертая — до 4,5 кгс/см2.

«П» — пониженная проницаемость;
«Н» — нормальная;
«О» — обозначает изделие с особо низкой проницаемостью.

Рассмотрев подробнее маркировку изделия можно понять, что в ней зашифрована только полезная информация, которая позволяет определить характеристики материала даже при условии отсутствия на него документации.

ФЛ (фундаментная подушка) размеры гост

Марка	Размеры, мм	Масса, т	Расход бетона, м3
	L	B	H
ФЛ6-24…	2400	600	300	0.93	0.37
ФЛ6-12…	1200	600	300	0.45	0.18
ФЛ8-24…	2380	800	300	1.15	0.46
ФЛ8-12…	1180	800	300	0.55	0.22

ФЛ10-30-…	2980	1000	300	1.75	0.69
ФЛ10-24-…	2380	1000	300	1.38	0.55
ФЛ10-12-…	1180	1000	300	0.65	0.26
ФЛ10-8-…	780	1000	300	0.42	0.17
ФЛ12-30-…	2980	1200	300	2.05	0.82
ФЛ12-24-…	2380	1200	300	1.63	0.65
ФЛ12-12-…	1180	1200	300	0.78	0.31
ФЛ12-8-…	780	1200	300	0.5	0.2
ФЛ14-30-…	2980	1400	300	2.4	0.96
ФЛ14-24-…	2380	1400	300	1.9	0.76
ФЛ14-12-…	1180	1400	300	0,0,91	0.36
ФЛ14-8-…	780	1400	300	0.58	0.23

ФЛ16-30-…	2980	1600	300	2.71	1.09
ФЛ16-24-…	2380	1600	300	2.15	0.86
ФЛ16-12-…	1180	1600	300	1.03	0.41
ФЛ16-8-…	780	1600	300	0.65	0.26

ФЛ20-30-…	2980	2000	500	5.1	2.04
ФЛ20-24-…	2380	2000	500	4.05	1.62
ФЛ20-12-…	1180	2000	500	1.95	0.78
ФЛ20-8-…	800	2000	500	1.25	0.5
ФЛ24-30-…	2380	2400	500	5.98	2.39
ФЛ24.24-…	2380	2400	500	4.75	1.9
ФЛ24.12-…	1180	2400	500	2.3	0.91
ФЛ24.8-…	780	2400	500	1.45	0.58
ФЛ28.24-…	2380	2800	500	5.9	2.36
ФЛ28.12-…	1180	2800	500	2.82	1.13
ФЛ828-8…	780	2800	500	1.8	0.72
ФЛ32.12-…	1180	3200	500	3.23	1.29
ФЛ32.8-…	780	3200	500	2.05	0.82

Технические характеристики

Обычно для изготовления ФБС используют тяжелый бетон плотностью 1800-2400 кг/м³. При этом в зависимости от категории бетонной смеси определяется и марка бетона. К примеру:

если категория более В7,5, то используется бетон марки М100;
В12,5 и выше – М150;
для тяжелого бетона: В3,5 – М50, В15 – М200.

Влагостойкость блоков по ГОСТ не должна быть меньше W2. ФСБ должны спокойно выдерживать 50 циклов заморозки и разморозки. О теплопроводных качествах говорить не приходиться, все же чистый бетон. И хотя производители предлагают фундаментные блоки из керамзитобетона, все равно теплоизоляционные качества оставляют желать лучшего.

Маркировка фундаментного блокаИсточник st29.stpulscen.ru

Давайте рассмотрим маркировку блоков. К примеру, ФБС-24-4-6 т. Что обозначают цифры – это размеры фундаментных блоков. То есть, длина 2380 мм, ширина – 400, высота – 580. Буква «т» обозначает, что изделие изготовлено из тяжелого бетона. Если был использован силикатный бетон, то в конце маркировки была бы поставлена буква «с». Если это был керамзитобетон, то буква «п», то есть с пористым основанием.

Отметим, что минимальный вес фундаментного блока – 260 кг. Даже для него придется привлекать тяжелую технику. Обычно их используют для сооружения фундаментов под легкие конструкции. Чаще для возведения домов приобретают стандартные изделия весом 1960 кг.

Очень важно учитывать соотношение массы блока и его размеров. К примеру, если вес ниже стандартного, то велика вероятность, что внутри изделия есть пустоты, которые снижают прочность материала

Или в процессе заливки бетонного раствора в формы последний был плохо утрамбован.

Обращаем ваше внимание, что производители предлагают и другого типа фундаментные блоки. У них в маркировке отличаются лишь буквенные знаки

К примеру:

ФБП – это блоки, у которых в нижней части есть пустотелые участки.
ФБВ – изделия, в которые предусмотрены каналы для укладки коммуникационных сетей.

Кстати, вес ФБС от двух других модификаций отличается.

Фундаментные блоки пустотелые – ФБПИсточник stk-uspeh.ru

Технические характеристики ФБС

Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:

более В7.5 – бетон М100;
не ниже В12.5 – М150;
тяжелые бетоны – В3.5 (М50) – В15 (М200).

Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.

При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:

«Т» – тяжелый;
«П» – керамзитовый (с пористым основанием);
«С» – силикатный.

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.

Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.

При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.

Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.

На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.

Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.

На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.

Маркировка ФБС

Все блоки фбс изготавливаются в соответствии с ГОСТ и имеют свою маркировку

В соответствии с ГОСТ, обозначение параметров продукции округляется до 1 дм. Так:

Сплошной блок с размерами стандартного характера обозначается ФБС 24.4.6 т (тяжелые бетоны). Минимальный вес 260 кг, максимальный 2 тонны (при плотности 2300 кг/м3).
Если фундаментный блок изготовлен из легкого бетона, ставится маркировка «Л» или «П» (при использовании пористого наполнителя – керамзита). Минимальный вес такой конструкции будет 230 кг, максимальный 1470 кг при плотности 1800 кг/м3.
Наличие буквы «С» после цифры, обозначает использование силикатного бетона в качестве одного из компонентов сырья. Масса минимум составит 163 кг, максимум 250 кг. При этом показатели длины 238 см, ширины 60 см. Плотность 2000 кг/м3.

Область применения и основные характеристики фундаментных блоков (подушек) ФЛ

Согласно ГОСТ 13580-85, блоками ФЛ называются плиты железобетонные для ленточных фундаментов. Они рекомендованы к применению как в сухих, так и влажных грунтах, при температуре до минус сорока градусов. Также они могут применяться в районах с повышенной сейсмической активностью, в грунтах с неагрессивной степенью воздействия на конструкции из железобетона.

Размеры плит и их маркировка жестко регулируются государственным стандартом. Есть достаточно большой список типоразмеров, благодаря которым, можно обустроить фундамент практически любой постройки.

Основная сфера применения ФЛ подушек — это фундамент из бетонных блоков в многоэтажном строительстве. В процессе постройки индивидуального жилья ФЛ изделия применяются редко, т. к. имеют большой вес и для их установки требуется применять спецтехнику. Конечно, при возникновении необходимости можно изготовить ленточный сборный железобетонный фундамент на подушке из ФЛ блоков и в частном доме, но это далеко не самый выгодный вариант.

Преимуществами применения таких бетонных изделий — это скорость монтажа, т. к. ФЛ практически сразу после сборки готовы к эксплуатации, а также увеличение прочности и устойчивости фундамента за счет распределения нагрузки от стен на большую площадь.

Виды блоков согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ

Для строительства технических подпольных помещений, сооружения стен подвала, устройства ленточных/столбчатых фундаментов, а также возведения стен невысоких (часто неотапливаемых) зданий, иных конструкций, эксплуатируемых при воздействиях температур в диапазоне от +50 до -70 градусов традиционно применяются бетонные блоки трех типов (по ГОСТу 13579-78): ФБС, ФБП и ФБВ. Их производят из тяжелого или силикатного, а также керамзитобетона. Плотность таких изделий должна быть 1800 кг/м3 и выше.

ФБС представляет собой сплошной фундаментный блок с максимальным показателем прочности. Изделия небольшого размера не армируют, только оснащают монтажными металлическими петлями. Габаритные блоки армируют продольными стальными прутьями, что существенно повышает вес и прочность строительных элементов.

Блоки ФБВ предполагают наличие продольного размера в самой полости изделия. Нужен этот разрез для выполнения монтажа различных инженерных коммуникаций. Такие изделия производятся по той же технологии, что и ФБС, но из бетона марки не ниже М100. В строительстве такие блоки используют редко, обычно их заказывают на заводе. Размеры стандартные: длина 88 сантиметров, высота 58 и ширина 40/50/60 сантиметров.

ФБП – это пустотные облегченные блоки с открытыми отверстиями квадратной формы, расположенными в нижней части элемента. Производят блоки из бетона марки не ниже М150, их стандартная длина составляет 238 сантиметров. Линейные размеры могут быть самыми разными, от чего зависит стоимость изделия. Применяют ФБП в строительстве оснований под промышленное оборудование, для обустройства стен внутри подвала.

Существуют также блоки с маркировкой ФЛ, которые обладают трапециевидной формой и обычно используются в качестве основания под фундамент ленточного/столбчатого типа. Размеры и параметры таких своеобразных «подушек» регламентирует ГОСТ 13580-85. Высота элементов может быть 30/50 сантиметров, ширина – от 60 до 320 сантиметров, длина – 78-298 сантиметров.

Самые маленькие блоки обладают габаритами 118 на 60 на 30 сантиметров, самые крупные предполагают размер 298 на 200 на 50 сантиметров.

Блоки БФ используют для возведения наружных/внутренних стен зданий предприятий промышленного, сельскохозяйственного назначения. Блоки железобетонные ленточные производят из тяжелого бетона, в соответствии с нормами ГОСТа 28737-90. Существует всего 6 разновидностей размеров поперечного сечения блоков.
