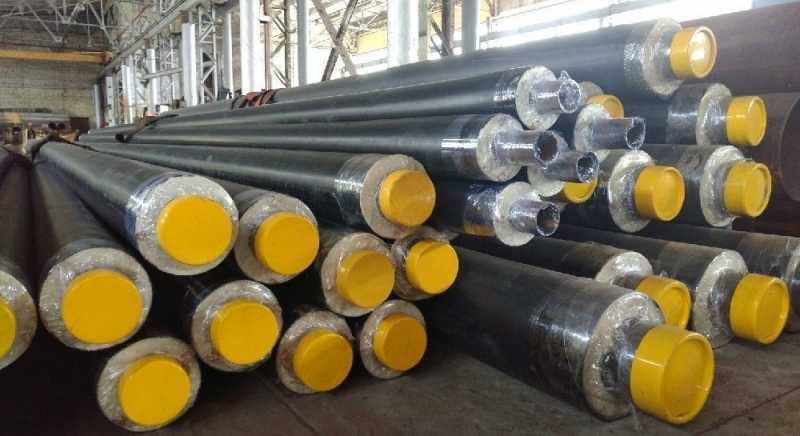

Трубы ППУ представляют собой высоконадежную современную конструкцию. Монтаж данных изделий следует выполнять в соответствии с нормативными показателями и рекомендациями производителя. Технология прокладки труб достаточно проста, но в обязательном порядке должна выполняться в соответствии со всеми требованиями к качеству и безопасности. В случае нарушения норм, возможно снижение срока эксплуатации и прочие негативные последствия. Согласно рекомендациям производителя, технология монтажа труб ППУ, а в частности сварочные работы и герметизация стыков, могут выполняться только при температурных условиях выше нуля и при нормальных показателях влажности. Учитывая капризы погоды, потребуется приобретение специальной монтажной палатки с подогревом, способной защитить область работы от любой непогоды. Процесс сварки труб выполняется непосредственно на дне траншеи. Сварка прямых элементов производится на бровке, по завершении работ трубы укладываются на место.

Процесс изготовления труб в ППУ изоляции

Производство подразумевает под собой получение готового изделия по принципу «труба в трубе». Стальное изделие необходимого диаметра помещается на центрирующие опоры и входит во внешнюю трубу-оболочку. Для труб, предназначенных для внутренней прокладки, в качестве второй трубы-оболочки используется полипропиленовая гидроизолирующая труба. Для изделий, используемых при прокладке на открытом воздухе, применяется оцинкованная сталь. Равномерное пространство между двумя трубами заливается полимерными компонентами, которые со временем отвердевают и образуют единую монолитную изоляцию.

Технологический процесс, по которому осуществляется производство труб в изоляции, включает в себя 8 последовательных этапов. Порядок исполнения контролируется ГОСТом под номером 30732-2006 (более ранняя версия – 30732-2001).

Первым этапом производственных работ будет контроль качества подготавливаемых материалов. Контроль необходим для своевременного обнаружения дефектов на поверхности внутренней стальной трубы и полиэтиленовой (оцинкованной) трубы-оболочки). Сырье с обнаруженными изъянами подлежит отбраковке. На этом этапе подготавливаются и проверяются сертификаты, паспорта и другая документация.
Производится подготовка наружной поверхности внутренней стальной трубы. При недостаточной обработке поверхности стали не будет обеспечена достаточная адгезия с ППУ слоем. На адгезию негативно влияет наличие масляных или жирных пятен, участков ржавчины, окалины, пылевых и грязевых загрязнений. Для оптимальной обработки применяется дробеметная, дробеструйная или щеточная очистка. Иногда используется обработка пламенем или химическими реагентами.
Осуществляется подготовка центрирующих элементов и систем ОДК. На выдержанном равномерном расстоянии друг от друга распределяются центраторы, которые удерживают стальную внутреннюю трубу в точном геометрическом центре защитной полиэтиленовой или оцинкованной оболочки. Через отверстия («ушки») центраторов протягивается медный провод, обеспечивающий систему оперативного дистанционного контроля (сокращенно – ОДК).
Стальную трубу с протянутым кабелем системы ОДК помещают в защитную оболочку. Для этого используется траковое протягивающее оборудование. Применение данного устройства обеспечивает равное расстояние между поверхностью внутренней трубы и защитной оболочкой

Это условие особенно важно для одинакового по всей длине изделия слоя ППУ.
Производится температурная стабилизация заготовки. Труба нагревается до температуры +230 градусов

Эта процедура позволяет добиться максимальной адгезии ППУ оболочки с остальными поверхностями.
На торцах конструкции устанавливаются заливочные фланцы, предназначенные для дальнейшей заливки пенополиуретана. Один из фланцев оснащен отверстиями, необходимыми для стравливания воздуха, находящегося в межтрубном пространстве. Для заливки изоляционного материала применяется заливочная машина, работающая под высоким давлением. Трубу располагают под наклоном, составляющим 1-15 градусов к абсолютной горизонтали.
Для улучшения адгезии и достижения высоких эксплуатационных качеств изделие с залитым слоем пенополиуретана отправляется на склад для выдержки. С трубы снимаются заливочные фланцы, излишки пены счищаются.
Готовое изделие, прошедшее период выдержки, подвергается тщательному техническому контролю качества. Определяется степень соответствия определенным нормам СНиП.

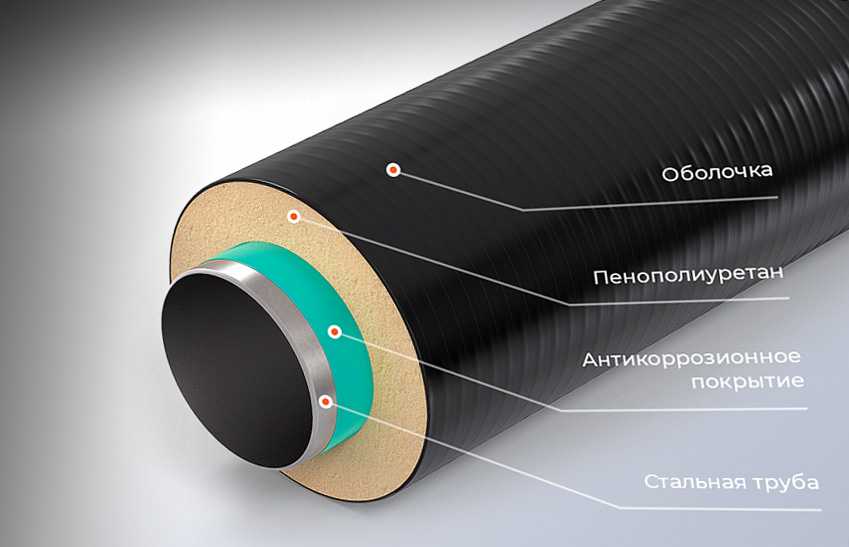

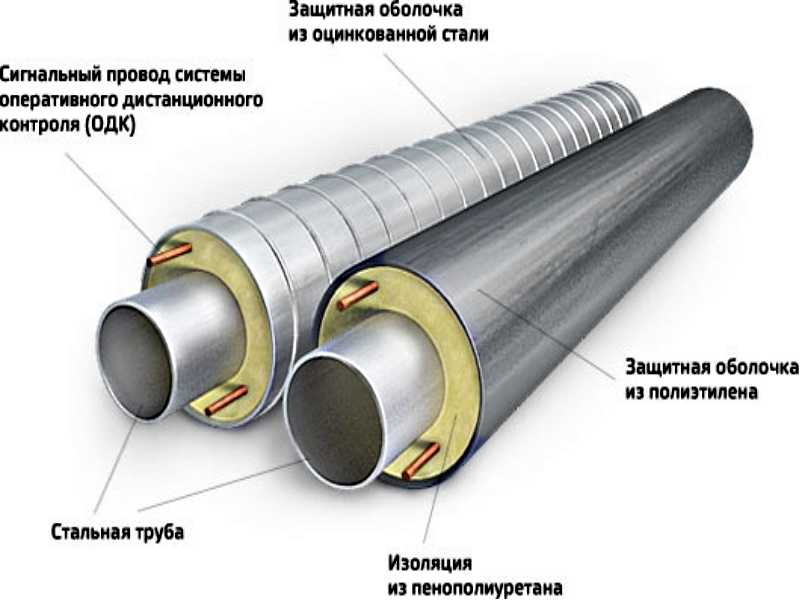

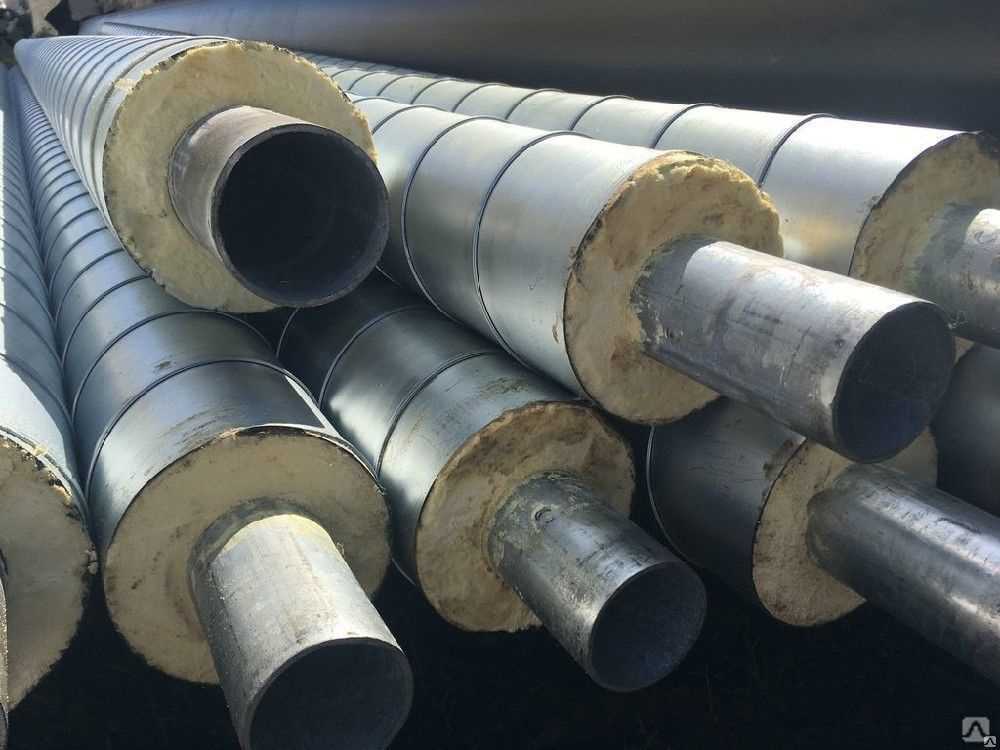

Труба в ППУ — это трехслойная конструкция, в которой присутствует стальная заготовка и два слоя изоляции

Иногда процесс заливки пенополиуретана заменяется технологией напыления материала на непрерывно вращающуюся стальную заготовку. ГОСТ предполагает выпуск изделий с усиленным и обычным вариантом изоляции. Также учитывается факт обязательного наличия отрезков и двух концов трубы, лишенных изоляций. Данная мера необходима для упрощения монтажных работ.

Технология ППУ изоляции

Что такое трубная изоляция ППУ? Название замысловатое, а процесс простой – как и все гениальное. Конструкция – по сути, обычная труба, но покрытая особым слоем, сокращающим износ деталей и уменьшающим потери теплопередачи сети. Материал покрытия называется пенополиуретан, отсюда и название изделия – ППУ.

Изготовление конструкций

Какие методы осуществления ППУ изоляции труб практикуют производители? Покрытие наносится двумя способами:

С помощью изготовления «скорлупы».
Посредством заливки. Такую технологию еще именуют «труба в трубе».

Говоря простым языком, ППУ теплоизоляция для труб – это своеобразная «шуба», надетая на базовую оболочку. Итак, что входит в состав такой конструкции?

самый глубокий слой – стальная основа;
средний теплоизоляционный слой – пенополиуретан;
защитная оболочка.

С первыми двумя позициями все ясно, а что же используется в качестве защиты для изделий? Все зависит от того, где и в каких условиях вы прокладываете коммуникации. Если сеть проходит над землей (воздушная прокладка), то в качестве защиты выбирают оцинкованную сталь, когда проведение системы в грунте подразумевает использование оболочки из полиэтилена.

Это важно знать! Изделия, покрытые пенополиуретаном, во время транспортировки к месту монтажа и хранения под открытым небом нужно беречь от намокания концов, иначе во время установки может возникнуть замыкание проводов. Если уж внутренности элементов намокли, то перед использованием хорошо все просушите

Преимущества ППУ покрытия

Трубы с пенополиуретановой изоляцией давно пользуются популярностью, для нас же пока подобные изделия в диковинку. Знакомьтесь с достоинствами конструкции и модернизируйте свое хозяйство.

Итак, преимущества сетей с пенополиуретановым покрытием:

увеличение срока эксплуатации (при правильном монтаже жизнь системы можно продлить в несколько раз – до 30 лет);
уменьшение потерь тепла при его передаче (ориентировочно – до 40%);
простота монтажа (вам не потребуется сложное оборудование для изоляции труб ППУ, поскольку такие изделия по технологии можно укладывать прямо в траншею – без использования традиционных бетонных колец или возведения колодца);
особенности конструкции позволяют оперативно определить, на каком участке трассы водоснабжения произошла авария;
отсутствие токсичных материалов в составе изделия, что делает их любимчиками пользователей, придерживающихся натуральности во всем;
снижение затрат на ремонт трассы;
устранение риска появления увлажнения системы из-за конденсации влаги;
высокая термостойкость изделий, благодаря чему их можно монтировать даже в краях с суровым климатом;
возможность использования дистанционной системы контроля за увлажнением элементов сети.

Подготовка траншей

Подготовка траншей проводится в соответствии с нормами СНиП. В зависимости от диаметра труб и толщины слоя изоляции рассчитывается ширина траншеи. На дне траншеи формируется песчаная подушка толщиной не менее 100 мм. Для нее подходит средне- и крупнозернистый песок с размером зерен не более 4 мм. Нельзя использовать песчаный, а также илистый грунт. После монтажа труб сверху тоже обустраивается песчаная подушка толщиной 100 мм. Песок также засыпается сбоку. Это необходимо для предотвращения быстрого разрушения конструкции.

Предварительный этап

Монтажные работы начинаются с тщательной подготовки. Проводится осмотр ППУ труб и проверяется оболочка на предмет повреждений. Трубы должны удовлетворять требованиям стандарта качества. Если на оболочке выявляются трещины, надрезы либо иные дефекты, они устраняются при помощи сварки. В случае серьезных повреждений требуется накладывание термоусаживающих манжет.

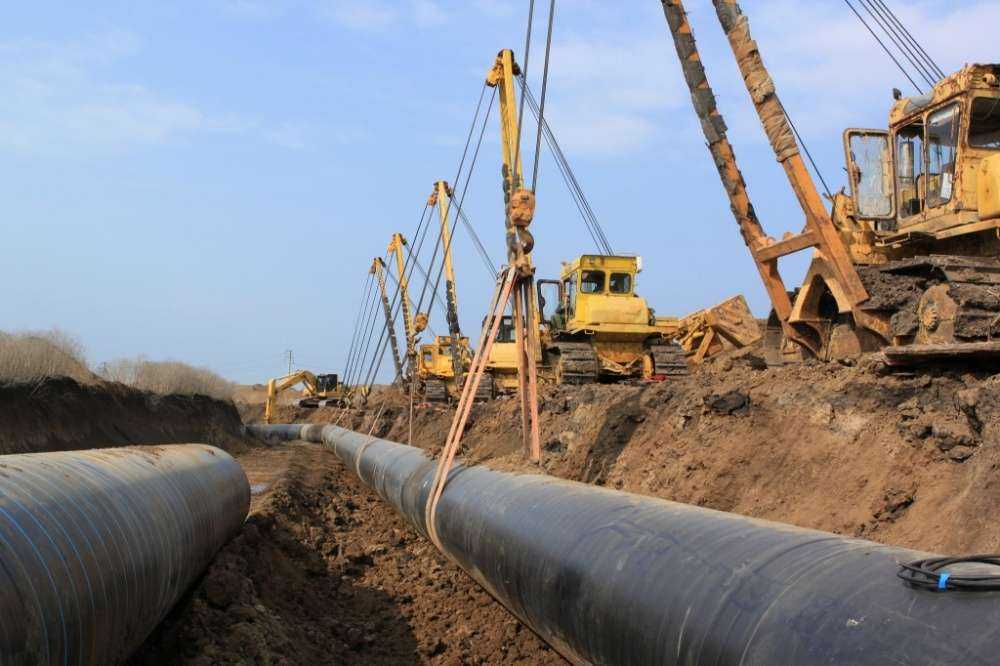

По завершении проверки трубы опускают на дно траншеи. Работы выполняются с помощью:

трубоукладчиков;
гибких строп;
мягких «полотенец»;
кранового оборудования.

Для укладки ППУ труб требуется меньше техники, чем для металлических труб без изоляции. Нет необходимости размещать тяжелые бетонные блоки. Но с новым видом труб надо быть более внимательным. Нельзя допускать контакта изделий с кирпичами и камнями, поскольку это может привести к повреждению защитной оболочки.

На заметку: причиной около 30% дефектов ППУ труб является нарушение правил укладки.

Фасонные изделия для труб ППУ

Монтаж труб ППУ выполняется с использованием фасонных изделий.

Наиболее востребованными из перечисленных являются:

стальные трубы ППУ;
отводы, колена, изгибы;
скорлупа ППУ;
теплоусадочные манжеты (позволяют обеспечить герметичность места стыка труб);
опоры труб ППУ;

неподвижные опоры. Позволяют обеспечить устойчивость трубы на прямом участке теплотрассы;

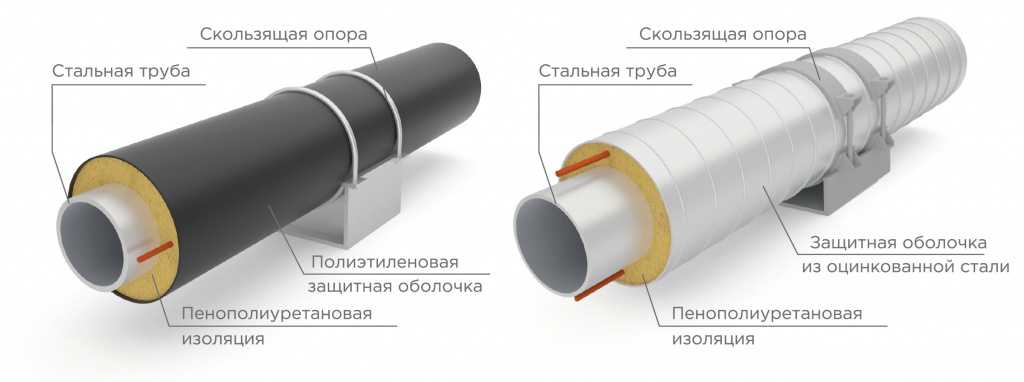

скользящие опоры. Используется при монтаже труб воздушным (наземным) способом. Скользящая опора позволяет трубе двигаться, компенсируя расширение, вызванное воздействием внешних факторов.

Такое разнообразие фасонных элементов позволяет реализовать прокладку систем разной сложности и выполнить надежное соединение труб между собой.

Пластиковые трубы в ППУ

Использование пластмассовых материалов для сооружения тепловых сетей и утепленных трубопроводов других предназначений на наших просторах началось сравнительно недавно. Их широкое распространение и многолетний опыт применения в европейских странах вызвали доверие. Полимерные трубы изолированные ППУ приспособлены для устройства систем горячего и холодного водоснабжения, канализации, отопления, пожаротушения, технологических, газо и нефтепроводов в условиях сурового климата и затопления территорий с укладкой выше уровня грунтового промерзания, что значительно сокращает сроки и стоимость сооружения коммуникаций.

В конструкцию теплоизолированного пластмассового изделия входит:

основная труба из полиэтилена (ПНД, ПВД, РЕ-Х – сшитый ПЭ), так же она может быть из поливинилхлорида (ПВХ), полипропилена (РР), многослойных полимерных комбинаций;
пенополиуретановое покрытие толщиной, соответствующей обычному 1 или усиленному 2 типу;

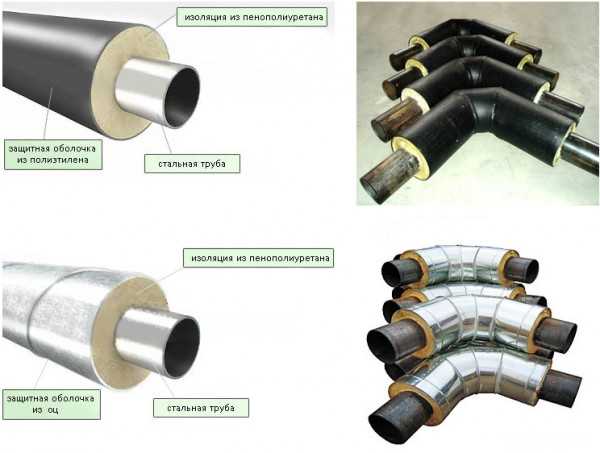

защитная оболочка из оцинкованной стали или пластика. ППУ оболочка может быть без защитного слоя, так как конструкция обладает антикоррозийными свойствами. Для усиления конструкции корковый слой часто бывает гофрированным, увеличивая кольцевую жесткость.

Характеристики трубы ПНД в ППУ изоляции:

эффективная теплоизоляция, за счет минимальной теплопроводности;
рабочая температура от -140оС до 150оС. Пенополиуретановая изоляция устраняет температурные ограничения полиэтилена во внешней среде;
температура рабочей среды 90оС, кратковременно 100оС;
рабочее давление 1,6 МПа;
нет текучести в условиях повышенной температуры;
полное отсутствие коррозии, окисления, гниения;
устойчивость к химическим веществам;
нет гидравлического сопротивления и засорения благодаря гладкой внутренней поверхности пластиковой трубы;
высокая прочность конструкции при минусовой температуре (не разрушается при замерзании воды);
устойчивость к нагрузкам, изнашиванию, гидроударам;
легкий вес;
срок эксплуатации 50 лет.

Трубы из полимеров также выпускаются с теплоизолирующим слоем ППУ

Теплопроводность полиэтилена составляет 0,36 Вт/(м·К), стали 58 Вт/(м·К). Труба ПЭ по сути без дополнительной изоляции имеет теплосберегающие свойства.

Пластиковые трубопроводы так же могут оснащаться греющим кабелем с саморегулировкой. К рабочей ПНД трубе крепится канал, куда закладывается термокабель, подключаемый к электропитанию через выключатель. Полимерные составляющие кабеля создают эффект параллельного снижения сопротивления и температуры, при этом увеличивается движение тока (в полтора раза превышающего номинал) и соответственно выработка тепла. С повышением температуры получается обратный эффект, затем следует стабилизация процесса и трубопровод обогревается постоянным теплом, выделяемым греющим кабелем. Данная система не перегревается и не перегорает. Длина кабеля не должна превышать 75 м от одного источника питания.

Полимерные трубы ППУ бесшовные, их конструкция монолитна, монтаж надежен, укладка, нарезка просты и удобны. Есть ограничение по температуре и диаметру (диаметр теплового несущего трубопровода свыше 160 мм должен быть стальным).

Сортамент утепленных пластиковых трубных изделий стремительно расширяется. Среди наиболее востребованных материалов одно или многотрубные ППУ изолированные трубопроводы из полиэтилена гибкие и жесткие. Длина составляет 5-6 м, гибкие трубы поставляются в бухтах от 10 м до 400 м длиной.

Размеры ПНД (полиэтилен низкого давления) труб, изолированных ППУ в оцинкованной оболочке (ОЦ), указаны в таблице №4.

Пластиковые трубы бесшовные, они отличаются прочностью и долговечностью

Таблица 4

Наружный Ø ПНД трубы, мм	Толщина стенки ПНД трубы, мм	Толщина ППУ, мм	Толщина защитной ОЦ оболочки, мм
тип 1	тип 2	тип 1	тип 2	тип 1, тип 2
32	1,9	3,0	47,0	58,0	0,5
40	2,3	3,7	43,0	56,0	0,5
50	2,9	4,6	40,0	52,5	0,5
63	3,7	5,9	41,0	54,0	0,5
75	4,3	6,8	41,5	55,0	0,5
90	5,0	8,3	45,0	60,0	0,5
110	6,4	10,1	45,5	60,0	0,6
125	7,2	11,4	45,5	60,0	0,6
140	7,9	12,8	45,5	60,0	0,6
160	9,0	14,7	45,0	62,0	0,6
200	11,4	18,3	45,5	62,0	0,7
225	12,8	20,6	47,5	67,5	0,7
250	14,3	22,6	50,0	82,0	0,8
280	16,0	25,5	62,5	87,0	0,8
315	18,0	28,6	62,0	87,0	0,8

Описание изделия

Пенополиуретановая изоляция такого типа представляет собой трубку, которая имеет поперечный разрез (1 или 2). Для того, чтобы выполнить утепление труб, скорлупа «раскрывается» по этому разрезу, и надевается на участок трубопровода – получается своеобразный кожух, который и защищает линию от замерзания и потери тепла.

Реже бывает, что скорлупа ППУ выполняется в виде цельной трубки, без разрезов – в этом случае ее можно надевать только при монтаже, когда трубопровод еще не собран.

Использование такой изоляции актуально для труб с любой средой – от различных химических соединений (в промышленности) до водопроводов, газопроводов, теплосетей и канализации. Она позволяет предотвратить:

Потери тепла протекающей внутри жидкости.
Воздействие на наружную поверхность труб различных негативных факторов (влажности, высокой или низкий температуры, различных соединений, УФ-излучения).
Контакт человека с поверхностью трубы (если внутри протекает горячая среда – может привести к ожогу).
Внешнее повреждение трубопровода из-за падения предметов.

Характеристики материала

ППУ (или пенополиуретан) – газонаполненная пластмасса, которая производится в жесткой, полужесткой или эластичной форме (кстати, последнюю знает каждый человек – это обычный поролон).

Фольгированная ППУ скорлупа с пазовым соединением

Он широко используется для изоляции любых конструкций – включая технические комплексы, суда, хозпостройки, жилые постройки. Среди имеющихся видов утеплителей ППУ – наиболее эффективный материал в плане теплопроводности и устойчивости к факторам окружающей среды.

Технические характеристики скорлупы из пенополиуретана следующие:

Теплопроводность, Вт/мК	0.02-0.03
Плотность, кг/м³	60-80
Водопоглощение, %	до 10
Температурный режим эксплуатации, º	-200…+200

При нормальных условиях эксплуатации скорлупа ППУ могут прослужить до 40 лет (по крайней мере так заявляют его производители).

Материал нейтрален к воздействию влаги: даже прямой контакт с водой не приведет его в негодность. Также такая теплоизоляция не привлекает животных и насекомых, на нем не развивается грибок и плесень, он не сыреет и не накапливает жидкость.

Единственный нюанс – рекомендуется избегать попадания на скорлупу прямых солнечных лучей, которые могут частично сократить срок его полноценной службы.

Использование скорлупы ППУ, благодаря устойчивости материала, одинаково актуально как для труб, прокладываемых в земле, так и для труб, которые идут по поверхности

Причем не важно, по открытому пространству, или же в помещении

Чаще всего габаритные характеристики скорлупы ППУ находятся в следующих пределах:

ППУ скорлупа для трубного отвода

внутренний диаметр: 22-159 мм;
толщина: 30-120 мм.

Длина сегмента обычно составляет 500-1000 мм. Более крупные части скорлупы ППУ могут выполняться под заказ. При необходимости утеплитель легко режется на нужные части, однако следует учитывать, что чем больше будет стыков – тем больше будет возможных мест утечек тепла.

Виды изделий

Различия могут заключаться как в параметрах (технические характеристики зависимы еще и от толщины скорлупы), так и в форме изоляции. Помимо прямых участков, трубный утеплитель из пенополиуретана может выпускаться и для отводов, и даже для задвижек.

Дополнительно поверхность скорлупы ППУ может защищаться с помощью наружного кожуха. Это может быть пластиковая оболочка, оцинкованная сталь или фольгированная лента.

Двухсегментная теплоизоляция может иметь как гладкие края продольного и поперечного разреза (те, которые соединяются между собой), так и края с пазами. Соединение второго типа (с пазами) – более надежное и крепкое.

Преимущества пластиковых труб ПНД в ППУ изоляции.

трубы поставляются цельными отрезками необходимой длины, что в 99% случаев позволяет обходиться вообще без стыков. При монтаже не требуются отводы, неподвижные опоры или компенсаторы
высокая степень надежности

снижение потерь тепла при передаче теплоносителя на 35-40%

устойчивость к температурному режиму. Применимы в диапазоне наружных температур от -80 до +130 °С

устойчивость к воздействию влаги

неподверженность коррозии без дополнительной обработки

высокая скорость укладки. Монтаж труб ППУ выполняется надземным, подземным и канальным способом. Возможна подземная бесканальная прокладка на глубину до 1 м.п. Такой способ укладки предусматривает устройство трубопровода непосредственно в траншее, в применении железобетонных лотков нет необходимости

экологическая безопасность

существенное снижение затрат на строительство, обслуживание и ремонт теплотрасс

антивандальность. Теплоизолятор с труб ППУ практически невозможность украсть и использовать повторно

увеличение срока эксплуатации теплотрассы

Именно поэтому жилищно-коммунальные хозяйства нашей страны, при закупке за счет собственных средств, все больше делают выбор в пользу гибких полимерных труб.Синонимы: труба пнд в ппу, пнд в ппу, ппу изоляция, теплоизолированные трубы, гибкие теплоизолированные трубы, теплоизолированные трубы ппу, uponor ecoflex, труба теплотрасса, труба uponor, труба твэл пэкс, труба изопэкс, труба изопрофлекс, трубы ппу, ппу пэ, труба ппу пэТруба ПНД в ППУ изоляции, а также Гибкие теплоизолированные трубы купить и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону +7 (351) 777-94-98.

12261 просмотр

Преимущества труб с предизоляцией ППУ

Специалисты в первую очередь выделяют следующие преимущества таких труб:

Средний срок эксплуатации достигает 30 лет.
Существенно снижаются эксплуатационные расходы на ремонт и обслуживание магистрали.
Предизолированные трубопроводы позволяют минимизировать потери тепловой энергии при транспортировке различных жидкостей.
Высокая устойчивость к воздействию агрессивных веществ, входящих в состав грунтовых вод.
Возможность отказаться от дополнительной гидроизоляционной обработки магистрали, что позволяет снизить себестоимость выполнения работ по монтажу.
Укладка труб такого типа осуществляется бригадой сварщиков, применение специального оборудования не требуется.

Именно эти эксплуатационные качества и стали причиной увеличения объема прокладки предизолированных труб при устройстве городских коммуникационных сетей различного назначения.

Порядок выполнения изоляционных монтажных работ

Правила выполнения монтажных работ аналогичны для каждого метода изолирования стыков:

Перед изоляцией места соединения труб необходимо проверить и освидетельствовать сварной шов, состыковать кабели системы ОДК, убедиться, что эта система функционирует;
Наиболее благоприятной для проведения работ считается температура окружающей среды выше «минус» 100 С, сухая погода;
Стальную трубу нужно зачистить блеска;
Со стыков труб счищается теплоизолирующий слой глубиной в 15 — 20 см, выполняется обезжиривание;
В случае использования муфты, ее необходимо центрировать, установить, выполнить отверстия, залить при помощи пенопакета;
В случае использования скорлупы, она устанавливается первоначально, далее термолента или кожух из оцинкованной стали (то, что используется в данном конкретном случае);
Для проверки результата заделки стыка согласно п.4.22 документа ГОСТ 30732-2006 используют опрессовку (давление — 0,05 МПа, длительность — 5 мин.).

Преимущества

Трубы с полипропиленовой изоляцией – относительно новый продукт на рынке, но в сравнении с классическими изделиями уже считается намного превосходящим по своим характеристикам:

При транспортировке теплоносителя потери тепла могут быть снижены на 30-40%
Имеют высокую надежность.
Устойчивы к коррозии, гниению, воздействию влаги.
Могут успешно эксплуатироваться в широком температурном коридоре: от -80 до +130 градусов.
Экологически безопасны.
Обеспечивают высокую скорость строительства трубопроводов при одновременном снижении финансовых затрат на техническое обслуживание и ремонт готовых сетей.
Возможность мониторинга состояния трубопровода (при наличии системы ОДК).

Способы прокладки труб

На улице изоляция трубопроводов отопления требуется и при открытом наземном размещении, и при скрытой прокладке – под землей. Последний способ бывает канальным – в траншею сперва укладывается железобетонный желоб, а в нем уже размещаются трубы. Бесканальный способ размещения – непосредственно в грунте. Применяемые изоляционные материалы различаются не только по теплопроводности, но и паро-, водонепроницаемости, долговечности и способам монтажа.

Не столь очевидна необходимость утепления труб холодного водоснабжения. Однако без нее не обойтись в том случае, когда водопровод проложен открытым наземным способом — трубы требуется защищать от промерзания и последующего повреждения. Но и внутри зданий изолировать трубы водопровода тоже приходится –- для предотвращения конденсации влаги на них.

Требования к производству ППУ труб по СНиП

Положения СНиП 41-03-2003 определяют требования, относящиеся к проектированию конструкций в тепловой изоляции. Требования, относящиеся к изготовлению труб ППУ, будут следующими:

СНиП 41-03-2003 гласит, что при температуре содержащихся веществ и теплоносителей в диапазоне от +20 до +300 градусов и при любых методах прокладки (не считается бесканальная прокладка), применяются теплоизоляционные материалы с плотностью, не превышающей 200 г/м3. Максимальное значение коэффициента теплопроводности по СНиП в сухом состоянии и при средней рабочей температуре +25 градусов составляет 0,06 Вт/(м*К).
Если температура теплоносителя будет превышать +300 градусов, СНиП допускает использование теплоизоляционных материалов с плотностью до 350 г/м3.
При выборе материала для теплоизоляции и его покровных слоев учитывается стойкость других элементов конструкции к химически активным веществам, находящихся в окружающей среде.
Нормативный документ определяет толщину тепловой изоляции.

СНиП накладывает на производителей труб в изоляционных материалах обязательства о наличии сертификатов (гигиеническое заключение, пожарные сертификаты, сертификаты соответствия продукции).

Также в соответствии с нормами СНиП производятся испытания прочности и плотности готовых изделий в изоляции и фасонных частей. Основные испытания проводятся гидравлическим способом.

Преимущества

При транспортировке теплоносителя потери тепла могут быть снижены на 30-40%
Имеют высокую надежность.
Устойчивы к коррозии, гниению, воздействию влаги.
Могут успешно эксплуатироваться в широком температурном коридоре: от -80 до +130 градусов.
Экологически безопасны.
Обеспечивают высокую скорость строительства трубопроводов при одновременном снижении финансовых затрат на техническое обслуживание и ремонт готовых сетей.
Возможность мониторинга состояния трубопровода (при наличии системы ОДК).

В чем преимущества и недостатки труб

Несмотря на хорошую теплопроводность и долговечность, трубы ППУ имеют как достоинства, так и недостатки. Рассмотрим подробнее, в чем плюсы и минусы труб ППУ.

Достоинства:

Изоляция ППУ имеет невысокий коэффициент проводимости тепла.
Температура эксплуатации может составлять от минус семидесяти градусов до плюс ста тридцати градусов по Цельсию.
Отмечена умеренная способность к поглощению жидкостей.
Плотность материала фиксируется по наивысшей отметке.
Срок эксплуатации без проведения капитальных ремонтов составляет от двадцати пяти до тридцати лет.
Потери тепла могут составлять всего один-два процента.
Система мониторинга отслеживает вероятность утечки.
Экономия денежных средств.
В комплект труб входит все необходимое для быстрого монтажа – отводы, тройники, арматура и компенсаторы.
Если сравнивать с другими видами теплоизоляционных материалов, то трубы ППУ будут легче, чем аналогичные конструкции с ППМ или АПБ изоляцией.
При использовании труб не нужно проводить дополнительных мер по борьбе с коррозией.

В чем недостатки труб ППУ:

несмотря на длительный срок эксплуатации и наличие оперативно-дистанционного контроля, трубы ППУ также подвержены коррозии. Из-за того, что металлическая труба находится в защитной оболочке, то процесс коррозии становится не таким заметным;
термостойкость изоляционного материала не превышает ста тридцати градусов, что не позволяет применять трубы в теплосетях, работающих по разным температурным графикам: сто сорок на семьдесят и сто пятьдесят на семьдесят градусов. Трубы могут выдержать подобные температурные колебания при условии укладки дополнительного теплоизолирующего слоя (например, покрытие «Вектор» или полимербетон);
пенополиуретан не отличается особой прочностью и не устойчив к механическому воздействию;
при попадании на теплоизоляционный слой влаги возможно стремительное поражение трубы коррозией. В результате этого фактора исключать применение дополнительной гидрооболочки (полиэтиленовый прочный слой) — нельзя;
если повреждается или увлажняется определенный отрезок изоляции, то возникает необходимость в полной замене участка теплосети. ППУ изоляцию отдельно отремонтировать нельзя;
изоляция ППУ – легковоспламеняющийся материал;
каждый трубопровод или теплосеть должны в обязательном порядке быть оснащены системами ОДК на измерение влажности изоляционного слоя.

Прокладка трубопровода с применением труб ППУ

Стоит помнить, что торцы зачищенной изоляции во время проведения сварочных работ нужно закрыть негорючим материалом.

Монтаж изделия ППУ состоит из следующих основных этапов:

на расстояние не более 300 мм от каждого края изделия зачищается теплоизоляция;
проводится сварное соединение, которое необходимо в обязательном порядке проверить на прочность с помощью переносного дефектоскопа;
на трубу монтируется термоусадочная муфта;
полость под термоусадочной муфтой заполняется монтажной пеной, после этого муфта осаживается по месту путем ее нагревания, обеспечивая тем самым герметичность внешнего слоя стыков.

Выполняя герметизацию стыков, следует знать, что, из-за того что полиэтилен, да и пенополиуретан являются горючими материалами, торцы зачищенной изоляции на время проведения сварочных работ необходимо закрыть любым негорючим материалом. Для защиты внешней оболочки можно применить, например, асбестовую ткань.

Зачастую монтаж труб, которые имеют предустановленную теплоизоляцию, выполняется методом горизонтального бурения. В крупном населенном пункте перекопать автотрассу с оживленным движением очень проблематично. Однако как выполнить утепление трубы, если ее уже протащили через горизонтальный прокол в земле? И вот здесь на выручку приходит изделие с полиэтиленовой оболочкой, на котором предустановленна теплоизоляция.

Технология производства

Трубы с пенополиуретаном в качестве утеплителя изготавливаются только в промышленных условиях. Производство конструкций с полиэтиленовой и оцинкованной оболочкой выполняется практически по одной технологии. Отличия присутствуют только на завершающих стадиях. Последовательность изготовления труб с ПЭ оболочкой:

Выполняется проверка сопроводительных документов, которые идут вместе с материалами.
Проводится тщательный контроль стальной трубы и оболочки. Первую подвергают щеточной или дробеструйной обработке, а потом очищают огнем (также могут использоваться химические вещества). Это нужно для снятия всех типов загрязнений.
По всей длине через одинаковое расстояние ставят центраторы. Они необходимы, чтобы трубы можно было расположить по центру ПЭ оболочки. А также они служат в качестве направляющих для монтажа проводника СОДК — системы оперативного дистанционного контроля. СОДК нужна для постоянного мониторинга состояния конструкции на протяжении всего срока эксплуатации.
В ПЭ оболочку помещают трубу. Затем осуществляют температурную стабилизацию.
С двух сторон устанавливаются заливочные устройства, сделанные в виде фланцев. На одном из них есть отверстия для закачки пены и выпуска воздуха. Наполнение происходит под уклоном 1−15 °C .
Пенополиуретан получают благодаря смешиванию полиизоцианата и полиола в устройстве для заливки. Излишнее газообразование компенсируется пеностабилизатором.
Даже небольшие внешние механические воздействия на этом этапе могут значительно снизить качество утеплительного слоя. Конструкции находятся в неподвижном зафиксированном состоянии. Реакции, происходящие внутри, идут в течение нескольких часов. Труба полностью будет готова через 2−4 суток. Тогда ее можно транспортировать.

Как установить изоляционный слой

Основополагающим фактором в выборе типа изоляции стыков является способ прокладки труб – подземный, наземный, канальный, бесканальный. Муфтовый способ изоляции стыков ППУ труб показывает себя как универсальный, который подходит для любого способа прокладки труб. Он используется практически повсеместно, и далее речь будет идти именно о нем.

Методы заделки стыка

Муфтовый метод предполагает использование специальных термоусадочных манжет из радиационно-сшитого полиэтилена. Муфты представляют собой полые цилиндры, которые практически равны по диаметру основному трубопроводу.

Рекомендуем ознакомиться: Особенности трехходового клапана, оснащенного электроприводом

Полимерные манжеты при нагревании создают практически идеальный герметизирующий слой, плотно обхватывающий участок стыка труб. После установки муфты в нее заливается жидкий полиуретан, который подается через заранее подготовленное отверстие.

Кроме муфтового способа изоляции стыков, используется заливочный и скорлуповый способы. Первый во многом напоминает муфтовый. Суть его заключается в использовании специальной оцинкованной стальной манжеты (кожуха), которая служит формой для заливки компонентов полиуретана в месте соединения ППУ трубопровода.

Кожух устанавливают так же, как полимерную термоусадочную муфту, и после проверки сопротивления изоляции через отверстия заливают компоненты полиуретана. После заливки участок дополнительно герметизируют с помощью термоусадочной липкой поливинилхлоридной ленты.

Скорлуповый способ предполагает использование изделий из полиуретана в форме полуцилиндров, которые надеваются на изолируемый участок трубы и фиксируется с помощью специальных бандажей и мастик. Преимуществом этого способа является равномерное распределение изоляционного слоя, простота в монтаже и возможность устанавливать скорлупу без предварительной подготовки. Такой способ подходит для наземного монтажа теплотрасс.

Материалы

Для выполнения изоляции стыков ППУ труб можно использовать отдельно продающиеся изделия – муфты, манжеты, ленты, растворы, а также покупать готовые комплекты. В специализированных магазинах продаются и те, и другие:

Муфта термоусаживаемая – полый цилиндр из радиационно-сшитого полимерного материала диаметром от 110 до 1200 мм и длиной от 500 до 700 мм. Соответствует стандартам ГОСТ 30732-2006.
Пенопакет монтажный – содержит в себе компоненты ППУ для заливки стыка. Представляет собой жидкость в двух изолированных пакетах. Для применения необходимо просто смешать содержимое двух частей пакета в емкости и сразу залить в отверстие муфты. Масса застывает в среднем за полчаса.
Поливинилхлоридная термоусаживаемая лента – используется для дополнительной защиты трубопроводов и создания влагоизолирующего слоя при прокладке труб подземным способом.

Рекомендуем ознакомиться: ХПВХ для производства труб — технические характеристики и применение

Потребуются также:

пропановая горелка;
дрель;
углошлифовальная машина (болгарка);
пробки для отверстий для отвода воздуха;
система СОДК;
луженые гильзы.
