Обсадная труба для буронабивных свай: технология устройства, диаметры, способы бетонирования

Буронабивные сваи на грунтах с избыточным содержанием грунтовых вод

Наиболее рациональным признано использование буронабивных свайных опор в ходе установки основания на неустойчивых почвах. За счет доступности конструкции в ходе бурения скважины сваи оборудуются с дополнительной фиксацией стенок, образуемых посредством избыточного давления влаги или раствора глины.

Устройство скважины осуществляется как ударным, так и вращательным способом. В случае прохождения бура через твердые скальные породы целесообразно применять специальные сменные рабочие насадки ударного вида.

Ход работ

Устройство буронабивных свайных опор с фиксацией раствора из глины:

Установка бурового механизма и изготовление скважины.
Изготовление расширительной плоскости.
Монтаж каркаса из арматурных прутьев.
Установка обсадных труб.

Для регулирования неконтролируемого разброса извлекаемых масс по периметру буровой установки в ее направлении монтируются под уклоном деревянные желоба, изготавливаемые из любых подручных материалов.

В ходе работ через бур подается раствор из глины, основным предназначением которого является противодействие обрушению почвы создаваемым гидравлическим давлением. В конечном итоге при постоянной циркуляции состава на боковых стенках образуется глинистая корка.

Посмотрите видео, как происходит монтаж опор своими руками.

По завершении мероприятий, связанных с бурением скважины и очистки отработанного забоя, в пробуренную скважину устанавливается армированный каркас. Заключительным этапом технологии ВПТ является фиксация бетонолитных обсадных труб. С началом бетонирования трубу извлекают из скважины по аналогично описанному выше способу, а оборудованную сваю подвергают формовке.

В случае использования секционных конструкций с подъемом каждого из составных участков необходимо разъединять соединительные хомуты, тем самым снизив удельный вес обсадной конструкции и сократив усилия по ее извлечению.

БЕТОНИРОВАНИЕ СКВАЖИНЫ

Бетонирование буронабивной свай выполнять методом вертикально перемещающейся трубы (ВПТ) пластичным бетоном класса *. Перед началом бетонирования лотом проверять отметку дна скважины. Если глубина скважины оказалась меньше, чем измеренная после окончания бурения, то ковшевым буром произвести дополнительную зачистку забоя скважины.
Подготовка скважины к бетонированию включает:

— измерение и занесение в журнал отметки забоя скважины;

— подготовку строп для перемещения звеньев бетонолитной и обсадной труб;

— установку обсадного стола (в случае необходимости) краном на обсадную трубу;

— сборку звеньев бетонолитной трубы с внутренним диаметром 245 мм. Низ бетонолитной трубы должен быть на 30-50 см выше забоя скважины. Стыки звеньев бетонолитной трубы должны быть герметичны.

Бетонирование начинать после заполнения приемной воронки бетонной смесью.
Перерывы в бетонировании сваи, за исключением технологических до 20-30 минут, не допускаются, т.к. приводят к образованию дефектов.
После подачи бетонной смеси в бетонолитную трубу выполнить замер расстояния от верха обсадной колонны до поверхности бетона. Если расстояние от низа обсадной трубы до поверхности бетонной смеси более 8,0 м, то следует демонтировать верхний элемент (4,0 м) обсадной трубы.
При демонтаже бетонолитной трубы нужно учитывать, что ее нижний конец поднимается на длину убираемых элементов и еще временно на 1,0 м (при двухметровых элементах). При этом необходимо, чтобы нижний конец был постоянно заглублен в бетонную смесь.
При завершении бетонирования скважины необходимо удалить загрязненный слой бетонной смеси. Произвести замер уровня заливки, при необходимости довести верх сваи в уровень проектной отметки. При этом разрешается использовать дозированную подачу с автобетоносмесителя.
Нештатные ситуации:

— при задержках бетонирования колонну обсадных труб необходимо периодически вращать во избежание схватывания поверхности трубы с твердеющей

бетонной смесью;

— закупоривание бетонолитной трубы устранять путем ее встряхивания;

— если закупоривание трубы не устранено, а также при прорыве воды в

— бетонолитную трубу через низ трубы из-за ее выдергивания из бетонной смеси, следует извлечь и промыть бетонолитную трубу. Колонну из оставшихся в скважине звеньев обсадной трубы демонтировать или приподнять обсадной стол так, чтобы уровень бетонной смеси в скважине оказался на 2,0-2,5 м выше зубьев ножевой коронки. Затем опустить буровой инструмент на поверхность бетона и выбурить его на глубину 1,0 м. После этого опустить бетонолитную трубу так, чтобы ее низ был на 30 см выше зубьев ножевой коронки, после чего выполнить бетонирование оставшейся части скважины.

Все операции по бетонированию сваи должны отражаться в «Журнале бетонных работ», заполняемом на строительной площадке, а также в «Акте скрытых работ». Исполнитель передает их Заказчику при сдаче исполнительной документации.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
В установленных местах разделывают скважины на проектную глубину.
Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
строительство опалубки для ленточного ростверка;
гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
монтаж и установка армирующего каркаса для ростверка;
бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

разметка участка;
бурение скважин;
устройство обсадной трубы;
монтаж армирующего каркаса;
бетонирование шурфа;
устройство подушки из нерудных материалов под монолитную плиту;
строительство опалубки по периметру плиты;
гидроизоляция рулонным материалом;
монтаж армокаркаса, закладка коммуникационных линий;
связка арматуры буронабивных опор и будущей монолитной плиты;
заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Виды буровых свайных оснований

Самыми распространенными видами буровых опор являются буронабивные, буросекущие и винтовые сваи. Кроме этого к буровым фундаментам можно отнести забойные конструкции – скважины, заполненные щебеночной засыпкой с послойным уплотнением; опоры с расширительной пятой, возводимые с помощью взрывных работ и полые опоры, смонтированные с помощью вибросердечника.

Буронабивные сваи

Виды бетонных буронабивных свай (в том числе – железобетонные) получили широкое распространение благодаря возможности выполнять работы по усилению старых и разрушенных фундаментов в городских условиях при плотной застройке. При выполнении усиления фундаментов старых зданий вблизи существующих автомобильных дорог, подземных коммуникаций метрополитенов, существующих высотных зданий, не происходит разрушение существующих конструкций, при этом не требуется запрещать эксплуатацию объектов на время производства реставрационных работ.

Скважины для устройства буронабивных свай выполняют с помощью буровых агрегатов, при достижении проектной отметки, бур вынимается и освобождается от грунта. В скважину опускается предварительно изготовленный каркас из арматуры, который заполняется бетонной смесью через воронку. Смесь подается в полость конструкции непосредственно из бетоносмесительной установки или премного бункера для бетонной смеси.

При устройстве буронабивных свай в основном применяются следующие технологии:

С использованием обсадной трубы.
С использованием глинистого раствора.
С использованием проходного шнека.
С применением двойного вращателя (Double Rotary).
С использованием уплотнения грунта.

Буронабивные сваи обладают не только достоинствами, стоит отметить присущие конструкциям недостатки:

Небольшая несущая способность.
Высокая трудоемкость буровых работ.
Сложность крепления скважин в легких и водонасыщенных грунтах.

Буросекущие сваи

Буросекущие сваи по краям котлованов Технология установки буросекущих свай в основном идентична установке буровых свай. Применяется процесс установки буросекущих свай для создания полноценных подпорных «стен в грунте». Буросекущие опоры ничем не отличаются от буронабивных свай, только их установка проводится в одну линию с шагом, равным нулю. Конструкции, возведенные по методу устройства буросекущих свай, применяются для строительства подземных сооружений: автомобильных парковок, подземных тоннелей и переходов, их разрешено монтировать на большой глубине (до 30 метров).

Винтовые сваи

Винтовые сваи — такой тип свай, которые при заглублении ввинчиваются в грунт с одновременным вдавливанием под усилием. Сваи состоят из металлической основы (ствола) с наваренными или литыми лопастями.

Винтовые сваи широко используются для любых типов зданий, что обусловлено коротким сроком, необходимым для завершения установки фундаментов.

Основание из винтовых свай обладает высокой несущей способностью, способно выдерживать большие нагрузки на сжатие и выдергивание, особенно в пучинистых грунтах.

Металлическая винтовая свая одновременно является опорной частью фундамента, буром и анкером, который препятствует выдавливанию конструкции.

Основное назначение винтовых свай – возведение фундаментов для легких жилых и хозяйственных построек разного назначения.

Чтобы предупредить преждевременный износ винтовых свай из металла, важно предварительно перед погружением в грунт выполнить антикоррозийную защитную обработку

Бурокасательные сваи

Ограждение котлована из бурокасательных свай. Этот тип фундамента применяют в том случае, когда сваи воспринимают горизонтальные и вертикальные нагрузки от воздействия грунтовых пород и фундаментов близлежащих существующих зданий, обычно способ незаменим при работе в районе плотной застройки, а также используется для ограждения глубоких котлованов и при необходимости прорезки насыпей в грунтах с твердыми включениями.

Преимуществами этого метода являются:

Возможность проводить работы в стесненных условиях в районах с существующей плотной застройкой.
Технология не нуждается в организации дополнительного водоотведения и водоотлива.
Применение технологии установки бурокасательных свай намного сокращает продолжительность работ.

Классификация и конструкция буронабивных свай

Буронабивные сваи — железобетонные конструкции, скважина под монтаж которых формируется посредством бурения. Типичная конструкция буронабивной опоры состоит из двух элементов — бетонного тела и арматурного каркаса. Для армирования свай применяются готовые арматурные каркасы заводского производства. Тип каркаса — продольно-поперечный, он состоит из вертикальных арматурных прутьев, которые соединяются горизонтальными перемычками. Для создания продольного контура используется рифленая арматура, произведенная по горячекатаному методу (класс А1-А3). Диаметр прутьев подбирается исходя из размеров сваи, он может варьироваться в пределах 12-20 мм.

Рис: Армокаркас для бурнонабивных свай

Фиксирующие поперечные перемычки выполняются из гладкой арматуры (диаметр 8-15 мм). Соединение каркаса выполняется электродуговой сваркой. После стыковки каркас, с целью предотвращения коррозии, покрывается защитной грунтовкой.

Важно: бетонное тело буронабивной сваи создается из смеси марки М200-М300, соответствующей классу прочности В25. Нормативная морозостойкость используемого бетона — 200 циклов, класс водонепроницаемости — 6

Согласно особенностям конструкции выделяют два вида буронабивных свай:

Цилиндрические;
С уширением опорной подошвы.

Цилиндрические сваи имеют одинаковое сечение по всей длине ствола, тогда в уширенных сваях нижняя часть ствола обладает увеличенным диаметром. За счет увеличенной площади опирания такие опоры получают повышенную устойчивость в грунте и большую грузонесущую способность.

Рис: Схема монтажа буронабивных свай с уширением

Уширение может формироваться двумя методами — посредством использования специальных буровых колонн с откидными резцами либо камуфлетным методом, при реализации которого на дне скважины размещается взрывчатое веществом и производится его последующая детонация.

Сферы применения свайных конструкций буронабивного типа

На вопрос о том, что такое буронабивные сваи, невозможно ответить, не перечислив сферы их применения. Сваи данного типа используют при:

возведении строительных конструкций на территориях, грунт на которых склонен к оползневым явлениям;
строительстве на территориях, характеризующихся высокой плотностью застройки;
проведении строительных работ на участках со сложными геологическими условиями.

Применение буронабивных свай в частном домостроении

Использовать свайные конструкции, стенки которых дополнительно не укреплены, допускается в тех случаях, когда фундамент обустраивается на участках с тугопластичным и твердым грунтом, каким, например, является глинистый грунт набухающего типа. Кроме того, монтировать сваи с неукрепленными стенками можно тогда, когда их общая длина не превышает 30 метров.

Технология устройства свай буронабивного типа успешно используется в тех случаях, когда строения различного назначения возводятся в местах, характеризующихся высокой сейсмической активностью. Кроме того, буронабивные свайные конструкции применяются для укрепления фундаментов уже возведенных зданий, а также для укрепления грунта на участках со значительным уклоном.

Изготовление свай

Пока не упоминалось еще одно несомненное достоинство буронабивных свай – универсальность технологии.

Она заключается в том, что ее можно одинаково успешно применять как на крупных промышленных объектах – с использованием серьезной буровой и прочей техники, так и при строительстве небольших частных домов, большую часть работ выполняя при этом вручную с минимальным привлечением машин и механизмов.

Один из примеров выполнения работ на небольшом объекте с привлечением ямобура показан на видео:

Расчет буронабивных свай и их несущая способность

При использовании технологии на серьезных крупных объектах все необходимые параметры закладываются при проектировании, обязательно выполняемом в таком случае. Несущая способность свай, изготавливаемых механизированным способом, достигает 200-400 тонн, порой доходя до показателя 600 тонн на одну сваю.

При частном строительстве обычная несущая способность сваи редко превосходит 10 тонн.

Диаметры свай

В соответствии с потребностями объекта меняется и диаметр используемых свай. Например, при частном домостроении применяются буронабивные сваи следующих диаметров и несущей способности:

Диаметр сваи, м	Несущая способность, т	Объем бетона, куб. м
0,40	7,536	0,2512
0,30	4,242	0,1414
0,25	2,946	0,0982
0,20	1,884	0,0628
0,15	1,062	0,0354

Каркасы и бетон для буронабивных свай. В случае применения технологии на крупных объектах используются сваи гораздо больших диаметров и значительно большей длины. Конкретные необходимые параметры берутся из проектно-сметной документации на объект.

При возведении частных домов для изготовления буронабивных свай рекомендуется использовать бетон класса В22,5 (ближайший аналог по марке – М300), в небольших зданиях и сооружениях допускается В20 и В15 (соответственно, М250 и М200). От качества материала во многом зависит качество получаемой буронабивной сваи.

Обязательным составным элементом любой буронабивной сваи является находящийся в ней сварной пространственный арматурный каркас. По требованиям СНиП он должен представлять собой продольную арматуру, равномерно распределенную по всей окружности сваи. Минимальное количество арматурных стержней – 6, каждый диаметром 18 или более мм. Используется сталь класса АIII.

Данные требования являются обязательными при строительстве крупных объектов. При возведении фундамента для частного дома или бани требования менее строгие. В большинстве случаев используются 4-6 стержней арматуры диаметром 10-12 мм, перевязанных между собой или готовые треугольные металлические каркасы.

Как использовать данные геологической разведки

Поле буронабивных свай

После того как проведена геология местности – самостоятельно или нанятыми специалистами – можно приступать к определению начальных геометрических характеристик свай.

Нас интересуют тип грунта, показатель коэффициента неоднородности грунта, глубина промерзания и уровень расположения грунтовых вод. Схема расчета несущей способности буронабивной сваи для различных типов грунтов находится в приложениях СП 24.13330.2011.

Глубина заложения сваи должна быть как минимум на полметра ниже глубины промерзания, чтобы предотвратить воздействие морозного пучения грунтов на опорную часть колонны. Средняя глубина промерзания в центральной полосе России 1,2 метра, значит, минимальная длина сваи должна составлять в таком случае 1,7 метра. Значение меняется для отдельно взятых регионов.

Некоторые грунты, характеризующихся как слабые, высокопучинистые и просадочные, не подходят для устройства свайных фундаментов – для них больше подходят ленточные или плитные фундаменты. Определить тип грунта, а также тип совместимого фундамента, значит исключить скорое разрушение конструкций. Показатели неоднородности грунта, указанные в таблицах вышеперечисленных нормативных документов, используются в дальнейших расчетах.

Технология бурения с защитой стенок скважин

Применяется также технология бурения с защитой стенок скважин от обрушения путем заполнения ее специальным глинистым раствором устье скважины укрепляют короткой обсадной трубой;

Технология сооружения буронабивных свай с бурением скважин под

а)- 1 стадия — крепление устья скважины обсадной трубой;
б — 2 стадия — извлечение грунта под защитой глинистого раствора;
в — 3 стадия — установка в скважину арматурного каркаса;
г — 4 стадия — бетонирование скважины методом ВПТ.

буровой станок;
короткая обсадная труба;
глинистый раствор;
рабочий орган бурового станка;
арматурный каркас;
бетонолитная труба с воронкой;
заслонка;
забетонированный столб

устье скважины укрепляют короткой обсадной трубой;
производится извлечение грунта из скважины под защитой бентонитового глинистого раствора;
в скважину устанавливают арматурный каркас;
скважину бетонируют методом вертикально перемещающейся трубы (ВПТ).

Бурение скважин свай под защитой инвентарных обсадных труб наиболее часто применяют для фундаментов мостов.

Для крепления стен скважин используют инвентарные стальные обсадные трубы диаметром 1,2; 1,5; 1,7; 2,0 м. Они состоят из стыкуемых резьбовыми конусными пробками промежуточных секций длиной 2, 4 и 6 м и ножевой секции с режущей коронкой с зубьями.

При применении этой технологии сначала проводят подготовительные работы:

срезку бульдозером с погрузкой в автосамосвалы с помощью погрузчиков и складирование в отведенное место растительного слоя грунта, планировку рабочей площадки и устройствоподъездов;
разбивку и закрепление осей опоры и каждой сваи на базе геодезической разбивочной основы;
доставку и сборку бурового, кранового и бетонолитного оборудования;
подготовку площадки из железобетонных плит под буровую машину и другое оборудование, установку инвентарной опорной плиты бурового стола.

После выполнения всех подготовительных работ бурение скважин производят в следующем порядке:

№	Порядок работ
1	после установки буровой машины в рабочее положение с помощью стрелового крана устанавливают нижнюю часть обсадной трубы с ножевой секцией, последующие секции объединяют между собой конусными резьбовыми пробками (общая длина обсадной трубы назначается из условия возвышения ее над уровнем рабочей площадки на 1,5 м для возможности размещения обжимного хомута);
2	обсадные трубы погружают домкратами в грунт вращательно-вдавливающими движениями на проектную глубину;
3	удаляют грунт из полости обсадной трубы различными способами: в песчаных, глинистых грунтах пластичной, полутвердой и твердой консистенции применяют ударный грейферный или шнековый способ бурения, в водонасыщенных песках, плывунах и илах грунт разрабатывают желонкой с обратным клапаном (в процессе бурения непрерывно совершаются возвратно-вращательные и поступательные движения обсадной трубы);
4	грунт, извлекаемый из скважины, складируют в специальные емкости и затем вывозят в заранее отведенные места, грунт из скважин фундаментов русловых опор загружают на плашкоуты из инвентарных понтонов КС
5	по мере необходимости обсадную трубу наращивают очередными секциями при помощи стрелового крана, все секции заранее очищают от грязи (на строительной площадке организуется участок для очистки и мойки обсадных труб)
6	бурение производят на всю глубину, для контроля после установки станка на место бурения на его мачте, примерно в 1 м от поверхности земли (рабочего мостика), наносят линию условного нуля, от которого ведется отсчет
7	при разработке неустойчивых грунтов в скважине поддержи-вают уровень воды на 1…1,5 м выше уровня воды в реке дляпредупреждения наплыва воды и грунта в скважину
8	после достижения проектной отметки перед установкой арма-турного каркаса забой тщательно зачищают от бурового шлама
9	в ходе буровых работ постоянно следят за характеристиками проходимых грунтов, для контроля соответствия проектной геологии и выявления необходимости замены рабочего органа данные бурения заносятся в журнал бурения скважин; перед каждой установкой новой секции обсадной трубы, а также при изменении характеристик грунта лотом замеряют глубину скважины и определяют отметку дна;
10	в процессе бурения осуществляют постоянный контроль положения ножа обсадных труб относительно уровня разрабатываемого грунта

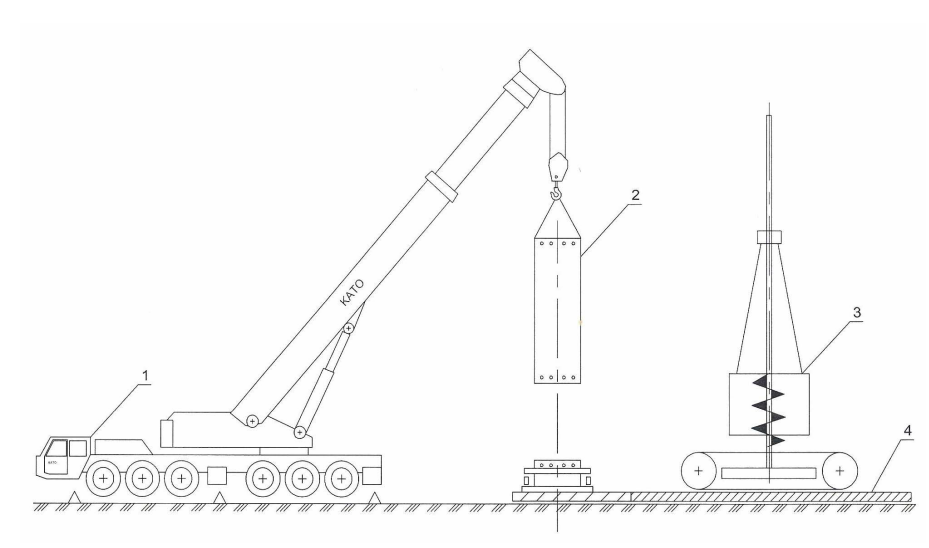

Наращивание обсадной трубы автокраном

По окончании бурения контролируют глубину скважины и качество зачистки забоя скважины путем медленного опускания рабочего органа и пробного забора бурового шлама со дна скважины.

Устройство обсадных буронабивных свай

Монтаж и устройство свайного фундамента выполняется прямо на стройплощадке. В принципе, технология установки такой конструкции своими руками достаточно проста: в скважину необходимо опустить трубу, провести армирование и забетонировать. В длину такие конструкции могут составлять до тридцати метров при диаметре до полутора метров, хотя при усовершенствовании технического обеспечения длину можно удвоить, а сечение увеличить до 3,5 м. С такими параметрами несущая способность буронабивных опор будет составлять 500 т.

В большинстве случаев конструкцию заглубляют на 5 – 12 м при ее диаметре 25 – 40 см. Сборка металлических конструкций своими руками осуществляется по следующей схеме:

На метр скважину наполняют бетонным раствором;
проводится трамбовка раствора;
обсадка постепенно приподнимается до того уровня, когда бетон опустится на 35 – 40 см;
этот процесс необходимо повторять до полного заполнения стержня растворной массой.

Конструкция сваи

Стенки лидерной скважины для обсадной трубы во время бурения становятся шероховатыми и рыхлыми из-за обвалившегося грунта, поэтому между отверстием и металлической конструкцией образуется просвет, который уплотняют раствором, а бетон, в свою очередь, просачивается в структуру грунта и делает ее более прочной. Такая технология имеет один недостаток, и заключается он в том, что вы не можете контролировать плотность бетонной заливки внутри длинного ствола. Этот минус может привести к размыванию подземными водами не схватившиеся участки смеси, если такие, конечно же, будут.

Скважину под фундамент из труб армируют только в верхней части, при этом арматурный каркас заглубляют в свежий бетон на 1,5 – 2 м. Наряду с обсадной трубой также используют сухой метод, подходящий для устойчивых и плотных грунтов, которые выдерживают нагрузку без разрушения стенок. Каркас устанавливается в скважину своими руками, и затем набивают растворную массу. Если буронабивные скважины утапливаются в слабые водянистые почвы без проведения обсадки, то их стенки нужно усилить глиняной обмазкой, плотность которой должна быть не менее 1,2 г/м3.

Технологии устройства

Вся последовательность обустройства достаточно проста: • Сначала при помощи специального бурового оборудования в грунте делают скважину, которая будет иметь необходимую ширину и глубины; • Теперь необходимо в образовавшуюся полость опустить обсадную трубу, ее освобождают от ненужной земли; • В трубу фиксируют арматурный каркас, связанный заранее; • Трубу заполняют бетонной смесью; • Остается только извлечь трубы из скважины. Эта последовательность излагает только основную суть, но конечно, такой фундамент на буронабивных сваях имеет свои особенности.

Схема монтажа с уширением

C обсадной трубой

При использовании буронабивных свай можно использовать обсадные трубы, которые имеют различные размеры и формы. По международным стандартам обсадные трубы могут иметь сечение 620-2500 миллиметров по внешнему краю и 640-2580 миллиметров по внутреннему. Причем трубы могут быть весьма протяженные, поэтому их необходимо правильно фиксировать о грунт. Обсадные трубы представляют собой трубы, которые не дают осыпаться грунту при заливки бетонной смесью. Такие трубы также используют для производства газовых, нефтяных, водных или других скважин. Чтобы добиться большой протяженности скважины применяют отдельные секции труб, которые скрепляются между собой при помощи электродуговой сварки или специальных стыков-зажимов. Но общая длина трубы не может быть более 30 метров. Обсадная труба удаляется после выполнения фундаментных работ. Но в некоторых случаях, проект может предусматривать не вынимать обсадные трубы.

Обсадные трубы для бурения под сваи

Впоследствии такие трубы будут закрывать саму сваю от проникновения грунтовых вод и являться дополнительным защитным слоем. Такие конструкции используют в областях с глинистыми грунтами, на супесях, песках, там, где грунтовые воды могут разрушить или помешать правильному твердению бетонной массы еще на стадии отвердевания раствора. Такие мероприятия необходимо предусматривать еще на этапе выполнения проекта. Бурение скважин для обсадных труб можно проводить вращательным или ударным способами.

Бурение с применением обсадной трубы

Вращательный способ бурения предполагает непосредственное ввинчивание специального оборудования для бурения скважин и последовательное наращивание протяженности. При ударном способе, оборудование забивается в грунт и извлекается вместе с грунтом. Обсадные трубы могут погружаться в скважину разными способами. Самым простым является забивка труб при помощи специальных инструментов. Также можно использовать специальное оборудование для вибропогружения отдельных секций трубы. Можно применять буровое оборудование.

Установка арматурного каркаса в скважину
