Как подвести фундамент под старый деревянный дом без специальной строительной техники

Ленточная технология.

Проектировка.

Выбирая, как лучше сделать фундамент для дома, стоит рассмотреть несколько разных вариантов. Именно так мы и поступим, и в первую очередь будем анализировать ленточную технологию – одну из наиболее простых и доступных.

Ленточное основание для дома представляет собой полосу армированного бетона, которая размещается под всеми несущими элементами. В первую очередь это, конечно же, наружные стены, а также внутренние капитальные перегородки.

Как правильно сделать ленточный фундамент для дома.

Проектировка ленточного основания включает в себя определение двух главных параметров — глубины заделки в грунт и ширины опорной части.

По глубине заделки ленточные конструкции делятся на:

• Малозаглубленные – до 60-70 см.
• Заглубленные – до уровня промерзания грунта, т.е. полтора метра и глубже.

В большинстве случаев достаточно оборудовать малозаглубленное основание, поскольку установка опорной части на уровне промерзания почвы требуется лишь в наиболее сложных климатических и грунтовых условиях, а также тогда, когда вы планируете обустроить цокольный этаж или отапливаемый подвал.

Заглубленное основание фундамента для дома.

Что касается ширины бетонной полосы, то для большинства частных домов достаточно 50-60 см, а легкие конструкции вроде щитового дачного домика можно размещать и на сорокасантиметровом основании.

В следующих разделах мы расскажем, как правильно сделать фундамент дома по ленточной технологии.

Земляные работы.

Начало возведения любого фундамента связано с разметкой участка. На поверхности с помощью шнуров мы размечаем контуры нашего будущего фундамента.

Обратите внимание! Разметку под траншеи нужно делать минимум на 200 мм шире, чем запланированное основание – по 100 мм с каждой стороны уйдет на установку опалубки. По разметке начинаем выемку грунта:

По разметке начинаем выемку грунта:

• Траншеи копаем либо вручную, либо с помощью экскаватора.
• Дно траншеи опускаем на 40-50 см ниже проектного уровня и тщательно выравниваем.
• Затем выполняем подсыпку: вначале укладываем и утрамбовываем 30 см гравия, а затем – 20 см песка.
• Поверх подсыпки укладывается либо толстый полиэтилен, либо рубероид. Эти материалы будут играть роль влагозащитного контура.

Обустройство основания.

Борта опалубки делаем из оструганных досок толщиной не менее 30 мм или же фанерных щитов 15-18 мм.

• Высота бортов должна быть как минимум на 10 см больше, чем планируемые габариты фундамента.
• Внутри опалубки устанавливаем распорки, а также заполненные песком отрезки трубы. Впоследствии на месте этих труб будут заложены технологические отверстия для заведения коммуникаций через фундамент.

Конфигурация арматуры для дома. Обязательным требованием к основанию ленточного типа является его внутренне армирование:

• В качестве арматуры используем стальные ребристые прутки диаметром 12 мм.
• Минимально допустимым является обустройство верхнего и нижнего поясов из двух прутьев, соединенных между собой поперечными элементами.
• Для сборки арматуры может применяться как вязальная проволока, так и точечная сварка.

Фото опалубки с арматурой перед заливкой. Опалубку с арматурой заливаем бетоном марки не ниже 300. Для обустройства фундамента нам понадобится несколько кубометров раствора, потому стоит либо арендовать бетономешалку, либо заказать готовый бетон у производителя.

Заливку желательно производить за один раз, чтобы избежать возникновения мостиков холода. Сразу после заливки бетон штыкуем (протыкаем металлическим прутком) или обрабатываем виброуплотнителем для удаления воздуха.

Заливка бетона фундамента для дома.

Заливка раствора из бетоносмесителя

Для полного высыхания ленточному фундаменту требуется не менее 30 суток. Все это время желательно накрывать поверхность бетона полиэтиленом для замедления испарения и более эффективного набора прочности. Когда поверхность под полиэтиленом начнет растрескиваться, ее следует увлажнить дополнительно.

Технология подъема дома

Поднять дом можно и без использования спецтехники, при этом предстоит задействовать гидравлические домкраты, которые справятся с грузом массой в 10 т. Для того чтобы демонтировать фундамент, следует использовать кувалду, лом, а также клинья разборки. Временными опорами могут выступить брусья, массивные чурки и кирпичи. А доски станут прокладками. Площадкой для установки домкрата станут брусья и доски, которые следует объединить в щит, если такого материала нет, можно использовать любой другой, который отличается прочностью.

Равномерно распределит усилия, оказываемые штоком домкрата на первые венцы постройки, стальная пластина, минимальная толщина которой должна быть равна 5 мм. Если работы будут проводиться с фундаментом на опорах с забиркой, последняя должна быть демонтирована

На подготовительном этапе важно избавить постройку от тяжелых вещей и предметов мебели. Более того, пол тоже должен быть подвергнут разборке. Для того чтобы поднять дом на фундамент, следует с двух его сторон установить домкраты на расстоянии, равном 0,5 метра от углов

Если домкраты будут правильно установлены, они справятся с подъемом. Ошибки при размещении домкратов могут стать причиной прогиба брусьев, которые являются частью нижней обвязки, это повлечет неравномерный подъем, разобщение бревен и их поломку. Перед тем как поднять дом, необходимо убедиться в том, что домкраты расположены в местах, где дерево не подверглось гнилостным воздействиям

Для того чтобы поднять дом на фундамент, следует с двух его сторон установить домкраты на расстоянии, равном 0,5 метра от углов. Если домкраты будут правильно установлены, они справятся с подъемом. Ошибки при размещении домкратов могут стать причиной прогиба брусьев, которые являются частью нижней обвязки, это повлечет неравномерный подъем, разобщение бревен и их поломку. Перед тем как поднять дом, необходимо убедиться в том, что домкраты расположены в местах, где дерево не подверглось гнилостным воздействиям.

Предстоит осуществить монтаж прокладок, в качестве которых могут выступить стальные пластины, это станет способствовать верной передаче усилий на брусья от штока домкрата. Заменить пластины допустимо отрезками брусков из древесины. Домкраты следует установить на подготовленной площадке, в случае необходимости их нужно углубить в почву, что станет залогом их более надежной устойчивости.

Бетон в опалубку сначала заливают, потом утрамбовывают.

Отрезки брусьев, которые применяются в процессе обустройства временных опор, следует использовать в таком количестве, как того будет требовать технология подъема. При намерениях подъема всего дома сразу число опор должно быть в 2 раза больше. Опору следует собрать, применив отрезки брусьев, в конечном итоге опора должна обрести форму колодца.

Опорам необходимо придать такую высоту, которая окажется на 10 см больше, чем разница расстояния от высоты домкрата до земли. Объясняется это тем, что в процессе подъема опоры будут оседать, вдавливаясь в почву. Технология предполагает подъем домов одновременно с двух сторон, подъем с каждой стороны должен быть равномерным, но за один раз он не должен превысить 1,5 см. Полученный результат немедленно необходимо фиксировать, применяя временные опоры.

Подъем может привести к перегибам первых венцов, это указывает на необходимость установки дополнительных домкратов. На этом этапе необходимо следить, чтобы постройку не повело в сторону, ведь тогда это станет причиной смены центра тяжести.

Для того чтобы заменить фундамент, подымать постройку предстоит на высоту не менее 6 см. После здание можно опустить на обрезки из бревен, которые нужно поставить на временные опоры.

После того как дом удалось поднять на необходимую высоту и зафиксировать посредством временных опор, следует начинать демонтаж старого фундамента. Для этого предстоит разобрать бутовую и кирпичную кладку, используя зубила, однако применить можно любые инструменты, которые будут удобны. Старые опоры нужно извлечь из грунта путем раскачивания их в стороны. Некоторые материалы, которым удалось хорошо сохраниться, можно использовать при обустройстве будущего фундамента.

Фундаментальная конструкция – это опора жилого строения, разрушение которой влечет за собой негативные последствия. Старые дома из дерева или панельного материала поднимают специальным приспособлением и формируют новый фундамент. Возведение жилых объектов без фундаментальных подошв – выбор европейских застройщиков. На отечественном пространстве эту технологию только начинают разрабатывать и реализовывать. Поэтому большинство ремонтных мероприятий предусматривает поднятие деревянного дома своими руками.

Разновидности фундамента

После осмотра старого основания необходимо определиться с тем, какого типа будет новый. Выбор конструкции зависит от многих факторов, таких как тип почвы и вес дома. Как правило, при строительстве деревянных домов применяют следующие виды фундамента:

• каменный (чаще – кирпичный) – кирпич недорогой материал, но он разрушается от влаги;
• железобетонный – наиболее долговечный из всех типов оснований, бывает ленточным и монолитным;
• свайный – фундамент, сконструированный из металлических свай, является очень практичным и быстровозводимым;
• деревянный – по периметру фундамента располагают дубовые столбцы (колоды), такое основание очень подвержено воздействию грибков и влаги.

Современное разнообразие материалов позволяет не применять в строительстве устаревшие типы оснований. Самые практичные и долговечные варианты – железобетонный и свайный фундамент. Некоторые основания достаточно грамотно укрепить.

Что нужно учесть при замене фундамента

Если дом проявляет признаки, говорящие о необходимости ремонта фундамента, нужно срочно принимать меры. Ремонт можно осуществить несколькими способами:

• Косметический способ наименее затратный, но и недостаточно надежный. Если прогнила незначительная часть деревянного основания, она выпиливается и заменяется новым материалом. При этом способе существует опасность перекоса стены.
• Заменить фундамент можно, разобрав стены. Очень надежно, но довольно-таки трудоемко.
• Работы можно выполнить, сняв примерно 20 см грунта, потом обновить венцы и отремонтировать фундамент.
• Наиболее популярен способ с применением домкратов. При этом осуществляется подъем дома, строительные работы проводятся быстро и в необходимом объеме.

Приступая к работам по ремонту основания, нужно убедиться, что сам дом в хорошем состоянии и прослужит еще долго; запланировать гидроизоляционные работы во избежание разрушения нового фундамента.

Какой фундамент для сруба выбрать?

Фундамент представляет собой основу любого здания. Если неграмотно выбрать фундамент, то неизбежно возникновение трещин, изменение геометрии, появление деформации, усадка не будет равномерной, более того, здание может даже разрушиться. Фундамент должен обеспечивать прочное опирание дома, а также защищать от неблагоприятных внешних воздействий окружающей среды.

Для выбора фундамента для деревянного дома следует отталкиваться от вида грунта и параметров планируемой постройки. Существует несколько видов фундамента:

• ленточный;
• свайный;
• столбчатый;
• плитный (монолитный);
• свайно-винтовой;
• комбинированный.

Как правило, разница применения между видами заключается от нескольких аспектов, включая исходного состояния грунта, степени мерзлости, веса здания и т.д.

Ленточный

Этот тип фундамента является самым популярным среди жителей. Есть 2 подвида ленточного фундамента:

• поверхностный (мелкозаглубленный);
• глубокозаглубленный.

Фундамент для дома из дерева с учетом прочного грунта, а также небольшой мерзлости почвы, осуществляют мелкозагубленным. Такой вид фундамента подойдет под песчаные, гравийные или песчано-каменистые виду грунта, а для монтажа опоры не потребуется даже большого участка.

Глубокозаглубленный же фундамент применяется при большом весе здания или в случаях наличия подпола. Глубина укладки этого фундамента составит 20-30 см. Такой фундамент очень дорогой и трудоемкий в работе, его применяют при строительстве многоэтажных зданий, где материалом будет бетон, кирпич или камень.

Свайный

Свайный фундамент используется на территориях возведения домов, где имеется слабая почва. Осуществляют монтаж свай, их длина берется из расчета так, что конец сваи должен войти в грунт не меньше чем на 30 см глубиной.

Пройдя слабый грунт опора значительно плотнее делает почву около себя. Из-за такого положительного свойства свайной конструкции можно легко строить деревянные дома не одноэтажными, а добавив еще пару этажей. Сверху сваи нужно обмотать балками из железобетона или применив монолитную ленту. Гидроизолируют такую установку, как правило, с помощью рубероида.

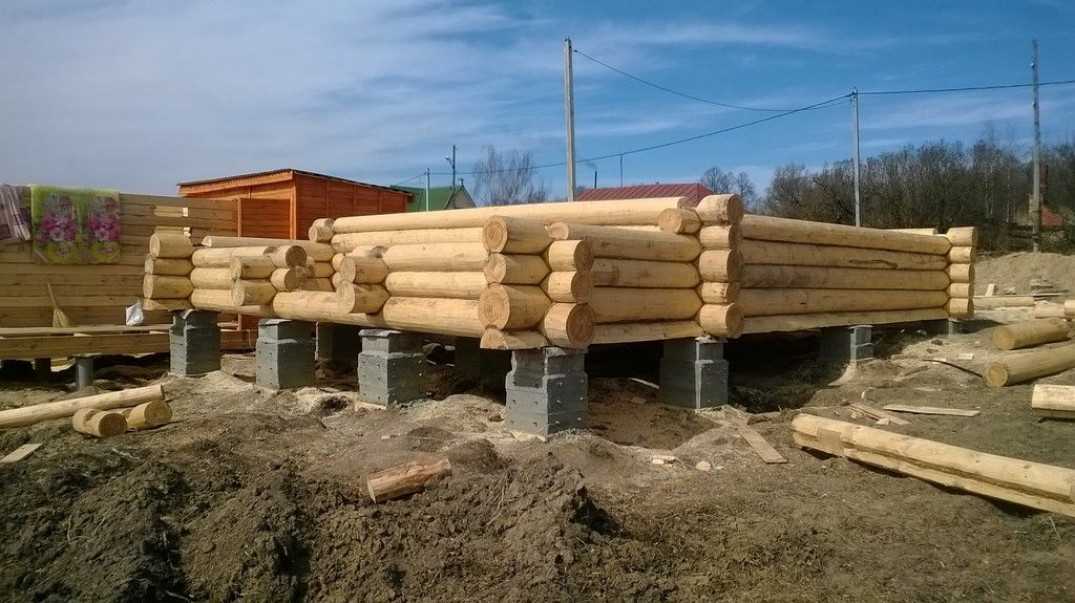

Столбчатый

Столбчатый вид фундамента является самым простым и недорогим в монтаже. Его применяют при возведении каркасных или деревянных домов. При монтаже в почву ставят столбы, помогающие выдержать нагрузку и распределить ее равномерным образом. Устанавливают столбы по периметру территории, а также по центру дома, на его углах, в точках пересечения стен или в местах наибольшей нагрузки. Глубина составляет 150-200 см.

Столбчатый фундамент не подлежит применению на неустойчивых пучинистых грунтах. Сами столбы производят из кирпича, дерева, асбестового материала, бетона, железобетона или камня. Гидроизолируют конструкцию полиэтиленом или рубероидом. При грамотном монтаже фундамента будет максимальная устойчивость к любым морозам и перепадам температур.

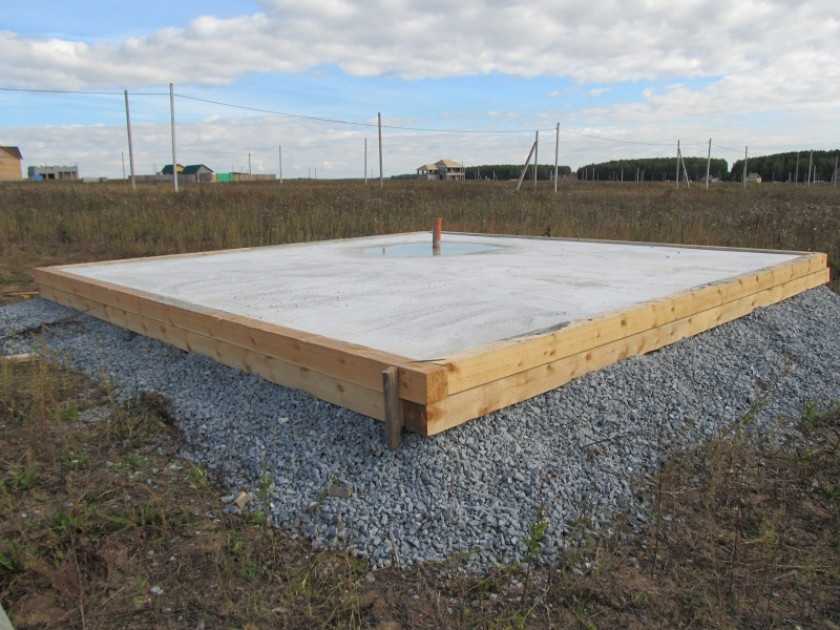

Плитный

Плитный вид фундамента включает в себя установку монолитной плиты из железобетона. Этот тип наиболее дорогой и затратный. Из-за того, что он имеет свойство повторять движение грунта в зависимости от сезона, его порой называют плавающим фундаментом. Вследствие этого плитное основание можно применить почти для любого здания независимо от типа грунта, монолитный фундамент выдерживает любые нагрузки. Но перед началом строительства необходимо узнать уровень грунтовых вод, предполагаемый вес будущего дома, а также тип грунта.

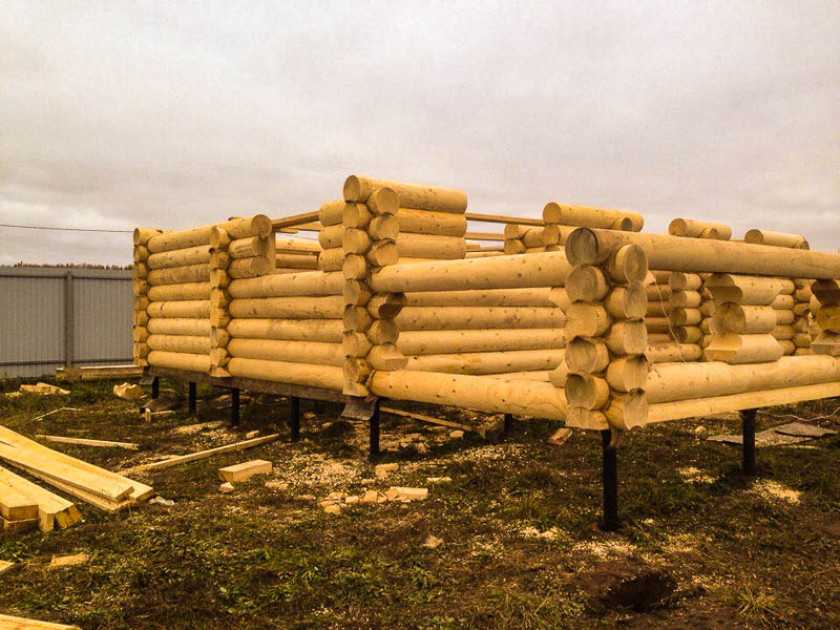

Свайно-винтовой

У свайно-винтового фундамента всё больше и больше растет распространенность среди населения благодаря низкой стоимости, удобства в монтаже, а также в долгом сроке службы. Установка подобной опорной конструкции заключается в заглублении винтовых свай ручным или механическим методом завинчивания.

Преимущества свайно-винтового фундамента:

• быстрота монтажа;
• возможность установить на болотистой почве или при наличии высокого уровня грунтовых вод;
• не нужно выравнивать опору;
• нет необходимости выжидать какое-то время после монтажа свай;
• возможность монтажа в любое время года, так как нет мокрых работ;
• длительность эксплуатации.

В большинстве случаев для установки такого вида фундамента используют опоры, легко поддающиеся ручному монтажу. Изготавливаются сваи из высококачественной стали с наличием антикоррозионного покрытия.

Необходимость в реставрации фундамента

Схематическое отображение проведения правильного ремонта основания деревянного дома Замена фундамента деревянного дома – это часто единственный способ сохранить сооружение и предотвратить его дальнейшее разрушение. Учитывая, что большинство таких домов построено на столбчатых основаниях, где в качестве опор служит деревянная балка, то ремонтировать его уже нет финансового смысла. Намного легче просто переделать основание, залить новую подошву и на время реставрационных работ поднять дом на пневматических домкратах.

Замена фундамента под деревянным домом – это кропотливая работа, которую лучше доверить профессионалам и провести тщательные предварительные расчеты. Но и самостоятельно ее можно сделать, только для этого придется использовать специальную технику, чтобы поднять дом и залить новое бетонное основание, которую всегда можно взять в аренду по доступной цене.

Инструкция по поднятию деревянного дома

Если домкрат один, углы дома поднимают по очереди, подставляя бруски

Поднять здание можно одним или несколькими инструментами. В первом случае мощность домкрата должна достигать не менее ¼ от массы постройки. Грузоподъемность нескольких подъемников будет меньше.

Используются для этого разные технологии:

• Если домкрат один, дом поднимают поочередно. Инструмент устанавливают под угол здания, приподнимают не более чем на 5 см и подкладывают балку. Затем вытаскивают, устанавливают под другой угол (не противоположный, а на той же стороне) и повторяют операции.
• 2 домкрата размещаются с двух сторон угла. Вывешивать обе стороны сразу нельзя, каждый угол поднимается по очереди. В противном случае дом смещается и его стены деформируются.
• Если используются 4 домкрата, углы здания все равно поднимаются поочередно. Но так как инструмент не нужно вытаскивать и устанавливать на новое место, процесс занимает минимум времени.

В остальном технология одинаковая и включает следующие действия.

1. Определяют высоту подъема. Если нужно отремонтировать столбчатый фундамент, придется разобрать старый и заменить винтовыми сваями. Если нужно только увеличить фундамент, здание приподнимают лишь чуть выше нового уровня основания.
2. Надежней всего использовать 2 домкрата для подъема 1 угла. Инструменты ставят с обеих сторон на одинаковой дистанции. Выбирают места тщательно: дерево на этом участке должно выдерживать большую нагрузку, так что должно быть прочным, без гнили или плесени.
3. Подымают угол на 2–5 см. Затем подкладывают брус или кирпич, создавая временную опору. Рекомендуют устанавливать опоры не только под сам угол, но и вдоль приподнимаемой стены каждые 1,5–2 м.
4. Смещать здание можно только по вертикали. После каждого подъема положение проверяется строительным отвесом.
5. Домкраты вытаскивают, устанавливают возле следующего угла и повторяют действия.
6. Когда дом поднят на нужную высоту, приступают к ремонту или замене фундамента.

Характер ремонта зависит от причин разрушения. Если перекашивает каркасный дом на столбчатом фундаменте, лучше заменить его на ленточный – вырыть траншеи, установить опалубку и залить бетоном. Если повреждения не столь велики, рекомендуют армировать имеющуюся конструкцию.

Часто причиной порчи старого фундамента выступает некачественный бетон. В этом случае основание нужно заменить: разбить кувалдой старое сооружение, извлечь все остатки, углубить траншею при необходимости и использовать для заливки бетон соответствующего класса.

Замена фундамента

Замена и ремонт фундамента потребуют определенных знаний и терпения. Чтобы окончательно не разрушить постройку, нужно выполнять работу не спеша, четко придерживаясь технологии.

Домкраты можно взять в аренду в железнодорожном депо, они должны быть рассчитаны на подъем грузов массой 10 тонн.

В виде подкладных элементов можно применять кирпич, крепкие брусья и доски.

Перед поднятием домостроения максимально облегчают его вес. Разбирают полы, выносят мебель и все предметы быта.

Под домкраты делают основание в виде квадрата из древесины со сторонами, размером 50 х 50 см.

Расчеты

Чтобы новый фундамент длительное время служил надежной основой зданию, нужно правильно рассчитать его параметры.

При подсчетах нужно учитывать:

• уровень промерзания грунта;
• близость нахождения подземных источников;
• сейсмическую активность;
• рельеф участка;
• тип почвы;
• массу домостроения.

Подъем дома домкратами

Изготавливают площадку под домкраты. Устанавливают ее, немного углубив в землю, на расстоянии 50 см от углов постройки. Домкраты закрепляют на подставке из древесины.

Брус в качестве подкладных элементов удерживает конструкцию дома.

Одновременно с обеих сторон выполняют поднятие на высоту не более 2 см за один заход. Домкраты ставят в местах, где древесина не потеряла своей прочности. В прогнивших местах устанавливать приспособления для подъема нельзя.

Сразу подкладывают в образовавшийся зазор прочные подкладные элементы. Поочередно поднимают все стены, пока достигнут нужной высоты. Проверяют устойчивость постройки, ее не должно косить. Прочно фиксируют нужный уровень, устанавливая подкладные элементы.

Демонтаж старого фундамента

После поднятия и закрепления деревянного дома осуществляют ремонт фундамента или его демонтаж. Эти работы довольно легко выполнить своими руками, понадобится несколько помощников и простые инструменты: лом и кувалда.

Что нужно знать

Степень усадки дома зависит от типа грунта и уровня расположения подземных источников. Если они находятся близко к поверхности, нужно предусмотреть дренажную систему по периметру дома.

Если грунт подвержен оползням, его укрепляют. Для этого заливают площадь вокруг фундамента смесью жидкого стекла с водой или бурят небольшие скважины и заливают в них смолу.

Если подземные воды находятся близко, зимнее пучение почвы будет значительно выше. Замерзающие подземные воды увеличиваются в объеме и выталкивают из почвы все, что в ней находится. При таянии уменьшается объем воды, и происходит усадка.

Монтаж фундамента на винтовых сваях

Если принято решение строить новый фундамент на винтовых сваях, нужно рассчитать их длину и диаметр. На материале экономить не стоит, так как от его качества будет зависеть надежность и безопасность дома.

Для устройства фундамента небольшого домика из дерева понадобится 8-12 винтовых опор.

Пошаговая инструкция:

1. После поднятия и закрепления домостроения под его несущие стены и перегородки укладывают двутавровые балки. Их обрезают больше расчетной длины на 5-7 см. В дальнейшем они будут выполнять функцию ростверка.
2. Попарно, на расстоянии 300-400 мм от стен закручивают винтовые сваи, которые являются опорой для балок. Следят, чтобы конструкции располагались четко по уровню.
3. Для придания прочности и защиты от коррозии полость сваи заливают бетонным раствором.
4. На верхний край опоры надевают оголовок, а уже на него крепят швеллера ростверка.
5. Демонтируют старое основание.
6. Аккуратно опускают дом.

Типы оснований для дома из дерева

Свайный фундамент хорош в том случае, если деревянный дом имеет один уровень, а рельеф участка или состав грунта на нём достаточно сложные

Работы по смене фундамента под деревянным домом нужно проводить только тогда, когда строительный материал полностью заготовлен. А для этого необходимо заранее определиться с типом каркаса. Так, для деревянных строений часто предпочитают такие:

Ленточный сборный или монолитный. Этот тип основания хорош для особо тяжелых домов и спокойных песчаных грунтов с низким уровнем подземных вод. Фундамент можно как заливать в подготовленную опалубку мелкого заглубления с обязательным его армированием, так и собирать из специальных бетонных блоков.
Свайный фундамент хорош в том случае, если деревянный дом имеет один уровень, а рельеф участка или состав грунта на нём достаточно сложные. Исключением для свайного фундамента является грунт, склонный к подвижности по горизонтали. С точки зрения финансовой выгоды такой каркас для деревянного дома самый экономичный.
Столбчатый каркас. Этот тип фундамента для деревянного дома подходит в том случае, если здание выполнено из легких щитов или панелей. Здесь столбы можно сильно не углублять в грунт. Достаточно будет высоты 60-70 см

При этом важно расположить столбы фундамента по всем углам здания и под точками пересечения стен дома. Расстояние от колонны до колонны нужно делать в диапазоне 1-2,5 метра

Если грунт на участке имеет высоко расположенные подземные воды, то в качестве столбов можно использовать буронабивные сваи, которые монтируются в асбестоцементные трубы.
