Зачем каркасному дому объемный каркас

Особенности металлокаркаса

В нашей стране некоторые застройщики до сих пор с недоверием относятся к каркасным строениям. Мы привыкли к тому, что дом должен быть построен «на века» и из массивных материалов, быстровозводимые же строения кажутся слишком ненадежными. Жесткий и прочный металлический каркас в качестве несущей конструкции позволяет перейти на новые технологии строительства, оставаясь при этом верным традициям основательности.

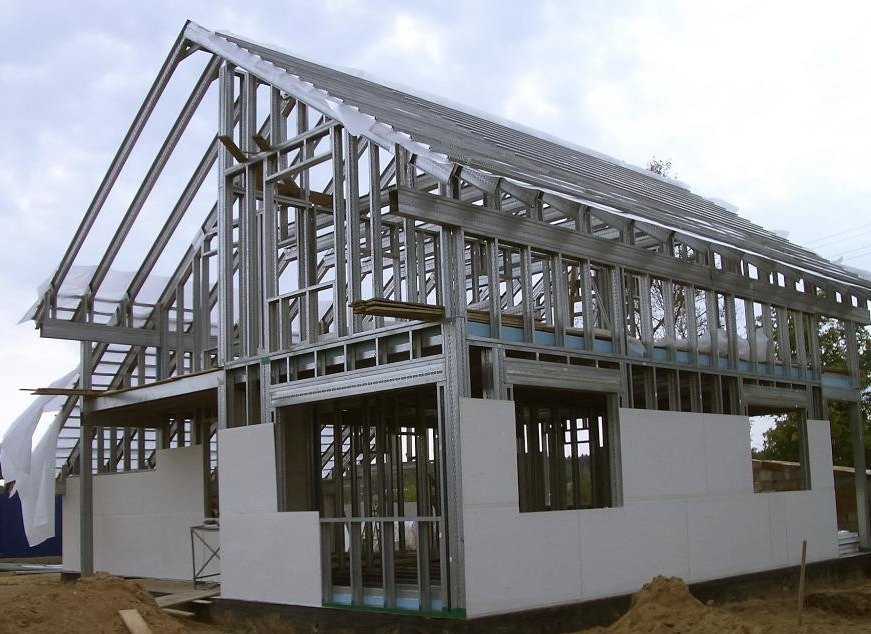

Строительство каркасного дома из легких стальных тонкостенных конструкций (ЛСТК)

Строительство каркасного дома из легких стальных тонкостенных конструкций (ЛСТК)

Готовый каркасный дом, построенный на основе металлокаркаса, внешне не отличается от строений из других материалов.

Металлокаркас также имеет ряд других преимуществ. Так, он выдерживает большие нагрузки, например красивую, но при этом довольно тяжелую натуральную керамическую или цементно-песчаную черепицу. Металл также обеспечивает стабильность геометрии дома (деревянную конструкцию из плохо высушенного и необработанного сырья может повести, а дополнительная подготовка — это траты, которых строительные компании пытаются избежать). Металл также выигрывает в плане пожаробезопаности. Некоторые заказчики боятся, что металлический каркас будет холодным или начнет ржаветь. Но это всего лишь миф — металл закрыт достаточным слоем тепло- и гидроизоляции, чтобы не промерзать и служить на протяжении долгих лет.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Из истории каркасного строительства

Каркасная технология строительства стала активно использоваться за много столетий до нашего времени. В странах Азии сохранились памятники архитектуры возведенные по данной технологии еще в 3 столетии нашей эры. Жители европейских стран освоили и стали повсеместно использовать каркасную технологию (фахверк) ещё в 12 веке нашей эры и до настоящего времени повсеместно используют.

С технологичным и промышленным развитием народов, усовершенствовались материалы и технологии строительства. Ранее прочный каркас дома заполняли теплоэффективными смесями из глины и соломы, использовали навоз, в настоящее время используются более удобные и развитые способы утепления. Для монтажа несущего каркаса использовали вечно прочные породы деревьев, таких как лиственница и дуб. Такие конструктивы, сохраняли свою прочность более ста лет и замене подвергалось, только внутреннее содержимое стен и их облицовка.

Во времена освоения американского континента, европейскими колонистами  каркасная технология была привезена на материк, где окончательно прижилась и существенно помогла в обустройстве новых поселений и городов. В Канаде, каркасные дома настолько прижились, что многим из нас подобная технология известна как канадская. Однако корни каркасного строительства лежат далеко за пределами Канады и возникло оно за долго до образования Канады.

Широко, повсеместно и до настоящего времени каркасное строительство применяется в холодных Скандинавских странах: Финляндия и Норвегия. По ряду причин, одними из которых является энергоэффективность и экономичность жители Северных регионов отдают предпочтение именно смешанному каркасному варианту. Среди жителей России каркасное строительство еще называют финской технологией – финские домики.

По сути, технологию каркасного строительства нельзя отнести к той или иной стране. В каждом регионе она всегда использовалась, в различных вариациях, но со своими дополнениями и особенностями.

каркасный финский дом

Плюсы каркасных домов

Сколько тысячелетий существует человечество – столько же времени оно строит для себя жилища. От пещер и примитивных землянок люди постепенно пришли к строительству более совершенных домов из камня и дерева, в зависимости от доступности того или иного материала. Строительные процессы, технологии и материалы совершенствовались, жизнь становилась комфортней, но и по сегодняшний день, любая технология и материалы имеют свои недостатки. Это выражается в долговечности, доступности материалов, стоимости строительства, времени затраченном на него.

Традиционные каменные и деревянные дома долговечны, но требуют больших затрат времени, материалов и денег. Революция в домостроении произошла в середине прошлого века, когда в Северной Америке была разработана технология строительства каркасных домов. Плюсы и минусы каркасных домов, американские и европейские застройщики определили сразу, поэтому технология получила развитие во многих странах, а последние годы и в России.

Среди наиболее явных плюсов застройщиками называется:

• Стоимость строительства – она самая низкая в пересчете на кв. метр, поэтому дома по этой технологии возводятся по всему миру.
• Быстрота возведения – на готовый фундамент индивидуальный каркасный дом монтируется за 1 месяц бригадой из 3 человек; со строительством фундамента и отделочными работами не более 2-х месяцев.
• Низкая теплопроводность – особенности конструкции и современные утеплители создают комфортный уровень жизни зимой и обеспечивают прохладу летом.
• Низкая теплоемкость – конструктивные особенности каркасного дома позволяют отапливать только необходимые на конкретный момент помещения, что приносит существенную экономию, а после длительного отсутствия – возможность быстро отопить нужные помещения.
• Эстетичность внутренних стен – каркасная технология позволяет уже в процессе возведения готовить каналы в стенах и прокладывать трубы водопровода, отопления, разводить электропроводку и монтировать систему вентиляции
• Облегченный фундамент – небольшой вес конструкций такого дома дает возможность заливать фундаменты мелкого заглубления, что значительно уменьшает расходы на строительство, потребность в материалах и сокращает сроки строительства.
• Отсутствие усадки – при строительстве каркасных домов используются сухие модули и материалы, они не дают усадки, не нарушают геометрию дома и позволяют сразу проводить работы по внутренней отделке.
• Экологическая безопасность – при строительстве каркасных домов используется натуральное дерево и материалы, изготовленные на основе натурального сырья, которые соответствуют санитарным нормам и безопасны для людей.
• Длительная устойчивость к колебаниям температур – материалы, используемые в конструкции дома, позволяют эксплуатировать его круглый год, прогревая только периодически, даже зимой.
• Сейсмоустойчивость – каркасные дома, благодаря своей конструкции способны выдержать колебания магнитудой до 9 баллов, поэтому они очень популярны в Японии.
• Всесезонность строительства – для каркасного домостроения время года значения не имеет, так как полностью исключены «мокрые» строительные процессы, но если имеются залитые летом фундаменты. Зимой можно строить прри температуре до -15 °C.
• Простота строительства – так как каркасная технология не предусматривает объемных тяжелых конструкций, нет необходимости в специальной строительной технике, дом может возвести мобильная бригада, что также положительно влияет на уменьшение стоимости строительства.
• Легкий монтаж и демонтаж – при внесении в проект необходимых дополнений, каркасные дома становятся мобильными, их легко разобрать без повреждений конструкций и снова собрать на другом месте.
• Удобный доступ к внутренним полостям стен и перекрытий — это облегчает оперативное до утепление, ремонт и обслуживание коммуникаций.
• Ветроустойчивость – большие плоскости наружных и внутренних поверхностей стен, плотно уложенный утеплитель закрытый паро- и гидроизоляционными пленками, гарантируют защиту от ветра и движения воздушных потоков между улицей и помещениями.
• Микроклимат помещений – наличие дерева и других натуральных материалов, которые «дышат», поглощают и отдают влагу, в помещениях создается свой здоровый микроклимат.

Целесообразность усиленной конструкции

На сегодняшний день существуют самые различные мнения строителей и специалистов о строительстве домов по технологии двойного каркаса. Если учесть, что стоимость такого строительства достаточно высока, имеет смысл предварительно изучить соотношение стоимости и качества.

Некоторые специалисты придерживаются мнения, что, благодаря использованию данной технологии, заказчик может получить строение, которое будет отличаться долговечностью, надежностью и эстетичностью. Внутренняя и внешняя отделка дома может быть выполнена самыми различными способами. Эти особенности можно считать основными преимуществами строительства.

Другие специалисты считают, что экономия, которую можно получить в процессе эксплуатации дома, возмещает сумму затрат на строительство только через 10-15 лет. Стоит отметить, что каркас одинарного типа в полной мере соответствует требованиям, которые предъявляются к теплоизоляционным качествам домов в северных регионах.

Можно говорить, что двойная технология каркасного домостроения может без сомнений применяться также и в России. Но часто практика показывает, что люди в России более теплолюбивы.

Кроме того, специалисты рассматривают целесообразность применения обрешетки из дерева, которая может придать конструкции повышенную жесткость и прочность, а стенам и перекрытиям – улучшенную теплоизоляцию. По расчетам специалистов выигрыш при использовании двойной технологии составляет около 5%, а расходы возрастают на 5%.

Интерес к двухкаркасным домам в России постоянно увеличивается. А использование множества различных способов и материалов для строительства позволяет воплощать в реальность самые смелые проекты.

Двойной объемный каркас дома

Двойной объемный каркас является популярной каркасной технологией в деревянном домостроении. Суть технологии заключается в смещении несущих стоек относительно друг друга в «шахматном порядке». Имеющийся между стойками зазор заполняют при помощи утеплителя. Это может быть минеральная вата, пенополиуретан, пенополистирол и многое другое. Благодаря этому можно устранить мостики холода, которые негативно сказываются на строительных элементах и здоровье человека. Именно представленная технология является одной из самых перспективных в домостроении.

Представленный каркас дома способствует значительному повышению энергоэффективности дома, однако не решает проблему, связанную с возникновением плесневого грибка.

устройство стены с двойным объемным каркасом

Назначение

Двойной объемный каркас дома применяют:

В суровых климатических зонах (Север США, Канада Скандинавия, Россия) с целью для повышения термосопротивления стен. Благодаря этому можно резко снизить затраты на отопление и строить жилье, пригодное для проживания в северных широтах круглогодично.

В мягких климатических зонах с целью обеспечения надежной звукоизоляции помещений. Особенно это востребовано в коттеджных поселках, которые возведены вдоль крупных шоссе, в пригородах городов, а также при оборудовании домашних кинотеатров.

Преимущества двойного объемного каркаса

Двойной объемный каркас дома имеет следующие плюсы:

Долговечность. Заметно понижается вероятность разрушения несущего каркаса. Срок эксплуатация такой конструкции возрастает в 2-3 раза.

Энергоэффективность. Утеплитель укладывается в ячейки, а следовательно, удается повысить тепловое сопротивление при таком же расходе материалов и толщине стены. Поэтому можно значительно сэкономить на отоплении.

Надежная прочность. Главный плюс-двойное усиление конструктива.

Экологичность, что позволяет устранить риск для здоровья людей.

преимущества двойного объемного каркаса

Недостатки двойного объемного каркаса

Представленный каркас дома имеет следующие минусы:

Квалификация строителей. Каркас дома из досок обладает некой сложностью. Поэтому повышенные требования предъявляются к тщательности проектирования каркасного дома в sketchup, опыту строителей и качеству материалов.

Расход пиломатериалов. Сложная конструкция каркаса предполагает большой расход пиломатериалов для каркасного дома.

Видео сюжет о двойном объемном каркасе:

Утепление дома с ДОК каркасом

Прежде всего, стоит определиться с выбором материала, с помощью которого будет осуществлено утепление будущего дома:

• Базальтная вата – утеплитель негорючий и экологичный, толщина его оптимальна для возведенного ДОК каркаса;
• Эко-вата – утепляющий материал премиум класса, прошедший все необходимые испытания, является не только нетоксичным, но и проходит противопожарную обработку и пропитку от грызунов и вредителей.

На заметку
По существующим в сети отзывам, док технология каркасного дома наиболее оптимальна, когда общая толщина утеплителя составляет не менее 200 мм. Благодаря закреплению такого материала с помощью специальной пароизоляционной пленки достигается наилучший температурный режим в будущем каркасном доме.

Чем утеплен каркасный дом?

Утеплители, которые применяют в стенах каркасных домов, должны обеспечивать теплоизоляцию дома не ниже нормативной при толщине слоя около 15 см (эта цифра определяется размером сечения каркаса).

Для напыления эковаты чаще всего используют специальные выдувные установки

После напыления эковаты, специальным устройством выравнивают уложенный слой эковаты

Данным требованиям соответствуют:

минеральная (базальтовая) вата (достаточная толщина — 15 см). Этот материал обладает также хорошими звукоизоляционными качествами. Плиты утеплителя должны быть жесткими, чтобы со временем не произошли их усадка и снижение энергоэффективности стен дома. Базальтовая вата — наиболее распространенный утеплитель в каркасных домах.

Минеральная вата — один из самых популярных утеплителей

вспененный пенополиуретан (ППУ), достаточная толщина 10-12 см). Это прочный, жесткий материал. Его недостаток в том, что при пожаре он выделяет ядовитый дым, поэтому в стене он должен быть изолирован обшивкой (что как раз соответствует конструкции каркасного дома). Пенополиуретан используют в некоторых типах каркасно-щитовых домов заводского изготовления.

Утепление каркасного дома напылением пенополиуретана (ППУ)

экструдированный пенополистирол применяют как дополнительное утепление (толщина слоя — 3-10 см). Укладывают его по наружной обшивке домов для придания им повышенной энергоэффективности. Это высококачественный, долговечный, дорогой материал, его используют в каркасных домах премиум-класса.

эковата — утеплитель из целлюлозы (толщина 20 см). Материал представляет собой однородную массу, напоминающую вату. При утеплении стен его засыпают между обшивками или увлажняют и наносят на утепляемую поверхность при помощи выдувного оборудования. При влажном методе нанесения материал, застывая, плотно схватывается с конструкциями (за счет присутствующего в нем лигнина — древесного клея, естественного связующего). Для снижения горючести в состав эковаты входят антипирены.

Утепление каркасного дома эковатой	Утепление каркасного дома эковатой
Утепление каркасного дома эковатой	Утепление каркасного дома эковатой

древесноволокнистая вата — утеплитель для домов с повышенными требованиями к экологичности (толщина — 16-20 см). Он имеет форму жестких плит, в которых связующим тонких волокон целлюлозы является природная древесная смола.

Другой вид экологичного утеплителя — камышовые (камышитовые) маты и плиты.

Двойной каркас

В мягком климате дом гарантирует хорошую звукоизоляцию. Дома, возведенные по ДОК технологии, отличаются долговечностью, энергоэффективностью, прочностью и экологичностью

Однако важно найти квалифицированных и опытных строителей для возведения жилья, чтобы получить действительно качественный результат

Монтаж кровли на каркас дома выполненного по технологии ДОК (Двойной Объемный Каркас)Источник rus-umeltsy.ru

Простой двойной каркас. Такой каркас делается в виде теплоизолированных и связанных конструкций, которые вкладываются друг в друга, а усиление сооружения осуществляется балками, укосинами и перемычками. В результате получается мощная целостная конструкция с высоким показателем теплосопротивления. Такие дома не требуют усиленного фундамента, а каркас легко и быстро возводится из недорогих материалов.

Отделка может осуществляться в любой сезон, форма каркаса выполняется в любых архитектурных решениях. Но не стоит забывать, что материалы должны быть экологически чистыми.

Перекрытия и стены не имеют необходимой массы для надежной термической стабильности, поэтому следует обеспечить хорошую вентиляцию внутри помещений, а также использовать качественные паро- и влагозащитные материалы для недопущения проникновения влаги внутрь каркаса.

Видео описание

Дома по ДОК технологии (двойной объемный каркас): 45 фото от владельца патента на строительство по технологии ДОК в РФ:

Важно помнить

При выборе дома с двойным каркасом, технология строительства которого отличается от традиционной сборки каркасного дома, следует обязательно сотрудничать со специалистами. Процесс строительства таких домов имеет много важных нюансов и особенностей, которые известны далеко не всем. Поэтому стоит доверить возведение дома профессиональным подрядчикам, что будет гарантировать клиенту получение качественного результата.

Важно помнить, что для нашей страны такой метод строительства является достаточно новым, поэтому можно испытать сложности с поиском действительно хороших специалистов в этом направлении. Кроме того, строительство должно осуществляться в строгом соответствии с разработанным планом монтажа

Любые, даже самые несерьезные отклонения – будут в значительной мере отражаться на качестве результата, проявляя недостатки в последующем обустройстве комфортного жилья.

Не стоит забывать, что дом строится из натуральных материалов и по новейшей технологии, а значит конечные затраты могут увеличиться. Это связано с тем, что требуется довольно большое количество строительных материалов для создания каркаса.

Проекты домов по ДОК технологии

Каркасный дом с мансардойИсточник houzz.se

Двухэтажный каркасный дом с гаражом, построенный по ДОК технологииИсточник yandex.com.ge

Одноэтажный каркасный дом с мансардой и балкономИсточник iw.aviarydecor.com

Одноэтажный каркасный дом с односкатной крышей и эркеромИсточник houzz.com

Одноэтажный дом с открытой террасой и фасадом из планкенаИсточник yandex.uz

Заключение

Для строительства дома по технологии двойного каркаса подойдет любой архитектурный проект, поэтому заказчик может останавливать свой выбор на различной конструкции и дизайне оформления будущего дома. Использование технологий нового поколения и качественных стройматериалов позволит получить красивый, добротный и комфортный дом. Разнообразить внешнее и внутреннее оформление дома можно при помощи различных отделочных материалов.

Каркасно-щитовые (панельные) дома

Каркасный дом собирается на месте из готовых панелей. Основой здания является деревянная конструкция, которая устанавливается на фундамент. Затем монтируются оконные и дверные проемы, устраиваются межэтажные перекрытия. Далее каркасный дом обшивают панелями, заполняя пространство базальтовым или минеральным утеплителем. Для предотвращения появления влаги и конденсата внутри стен, используют пароизоляцию.

Строительство каркасно-щитового дома

Технология «Платформа»

Каркасный дом данного вида имеет «платформу» — на фундамент устанавливают поперечные связи каркаса. Обычно для этой цели используют доски толщиной не менее 50 мм. Ширина должна соответствовать параметрам стены — 100 мм, 150 мм или больше — зависит от назначения здания и особенностей проекта. Фундамент с каркасом связывают анкера. Они могут быть установлены непосредственно при монтаже фундамента или на следующем этапе — при устройстве поперечных связей каркаса. В этом случае отверстия для анкера бурят перфоратором. Далее проводят необходимые виды работ по монтажу пола, установке промежуточных опор и лаг, креплению опорных щитов. Затем каркасный дом строят по стандартной схеме.

Канадская технология SIP

Каркасный дом строят из деревянного бруса и двутавровых балок. Основной материал стен — SIP-панели. Это монолитная конструкция, которая состоит из нескольких слоев: 3 ориентированно-стружечные плиты (ОСП) и между ними плотный утеплитель, который представляет собой газонаполненный материал — пенополистирол. Данный вид каркасных домов пользуется большим спросом в сейсмически опасных регионах. Теплый, экономичный и долговечный каркасный дом из СИП-панелей выдерживает землетрясения и другие стихийные бедствия.

Канадский каркасный дом

Немецкие технологии

При создании каркасной конструкции используют сухой клееный деревянный брус. Это качественный пиломатериал, произведенный из хвойной древесины, предварительно высушенной и калиброванной. Высокое содержание смолы повышает качественные характеристики пиломатериала — брус устойчив к гниению и к другим биоповреждениям. Жесткость каркаса обеспечивают специальные стойки, балки, ригели. Деревянный каркас с внутренней и наружной стороны обшивают панелями, заполняя пространство пароизоляционной пленкой и негорючим утеплителем.

Возведение фундамента

Для возведения дома с двойным объемным каркасом оптимальным выбор считается установка фундамента на сваях, закрепленного ленточным ростверком. Шаг армированных свай в фундаменте должен быть небольшим – до 500 мм, между собой сваи скрепляются бетонным раствором ростверка.

Свайный фундамент с ростверком.

Как и любая работа с бетонными растворами, данная требует не только значительной подготовки, но и обеспечения тщательного высыхания фундамента. После возведения фундамента происходит его гидроизоляция с помощью специальных рулонных материалов, простые листы рубероида здесь не подойдут.
