Свайно-винтовой фундамент: обзор решения, технология возведения

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

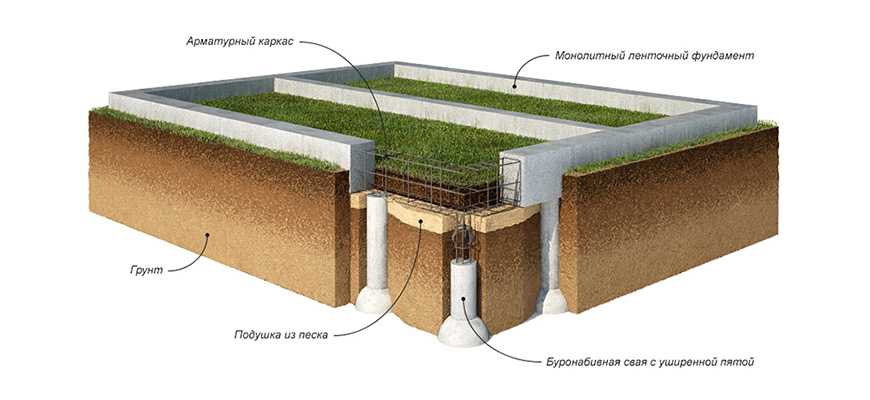

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:

На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
На солончаках, просадочных грунтах.
В регионах с вечной мерзлотой, при значительной глубине промерзания.
В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.

Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай

Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом

Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

На висячих сваях;
На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

Винтовые (вкручиваемые) стальные.
Забивные железобетонные.
Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Швеллер и винтовые сваи

Использование швеллера в свайно-винтовых конструкциях применяется при возведении строений с большой несущей нагрузкой. Обычно закрученные на необходимую глубину винтовые сваи обвязываются швеллером необходимого размера (ширины или расстояния между боковыми гранями, полками). Как правило при монтаже швеллера на винтовых сваях оголовки не используются, но встречаются решения со смешанным применением оголовков и швеллера. В этих случаях швеллер ставится либо на ребро опираясь и жестко крепясь сваркой к оголовкам, либо полками вверх, что в свою очередь позволяет «зависти» и укрепить брус во внутрь швеллера.

При установке конструкции из двутавровой балки на винтовые сваи, разумнее крепить все на установленные оголовки. Это позволяет точно без погрешностей смонтировать фундамент из двутавра. В частности при подъеме домов при просадке фундамента при заведении двутавра под нижний венец поднятого здания, балку лучше устанавливать на оголовок.

Применение швеллера в свайно-винтовом фундаменте

Обвязка фундамента на винтовых сваях

При монтаже швеллера обвязка делается по внешнему контуру фундамента или по внешнему и внутреннему. Все зависит от проекта и расчетов нагрузки. Контур фундамента может быть различной конфигурации, в том числе повторять «косые углы» эркеров

На что важно обратить внимание при устройстве свайного фундамента с использованием швеллера? Конечно на качество сварных швов. При не качественном исполнении работ сварной шов может разойтись, что в дальнейшем приведет к потере целостности конструкции. По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием

По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием

По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием.

Особое внимание необходимо уделить при монтаже свайных фундаментов на неустойчивых подвижных грунтах в береговых зонах и болотистых грунтах. В этих местах обвязка винтовых свай просто необходима. Дело в том, что в дальнейшем в грунтах сильно насыщенных водами возможны подвижки, которые потом могут привести к отклонению отдельных свай от оси, поэтому применение швеллера просто необходимо

Дело в том, что в дальнейшем в грунтах сильно насыщенных водами возможны подвижки, которые потом могут привести к отклонению отдельных свай от оси, поэтому применение швеллера просто необходимо.

Обвязка фундамента на винтовых сваях в некоторых случаях может носить комбинированный способ. То есть помимо швеллера в качестве связующих элементов применяют уголок, профильную трубу, в отдельных случаях устраивают часть фундамента из монолитных бетонных элементов. В таких случаях обвязка фундамента, может считаться полноценным железо бетонным ростверком.

Обвязка винтового фундамента применяется для любого строения при необходимых условиях.

Технология и материалы для обвязки винтовых свай фундамента

Применение швеллера это один из вариантов применяемых при обвязке. При не сильных нагрузках используют профильную трубу или уголок. Часто считается достаточным использование бруса необходимого сечения в качестве ростверных балок связывающих свайное поле.

Швеллер устанавливается по верх сваи и крепится к верхним частям свай сварным швом. Если есть необходимость предусмотренная проектом на винтовые сваи устанавливают оголовок по верх которого монтируют швеллер или двутавровую балку. Брус крепится по верх оголовков винтовых свай болтовыми соединениями, что придает необходимую жесткость конструкции. Уголок или профильная труба используется в качестве материала для обвязки с боковых сторон винтовых свай и крепится сварным швом.

Чем красить винтовые сваи

Конструкция начинает испытывать серьезные нагрузки еще до начала эксплуатации – при погружении. После чего добавляются усилия пучения, наличие агрессивных сред (грунтовые воды, блуждающие токи). В прибрежной зоне, болотистой местности эксплуатационные условия переходят из разряда сложных в категорию экстремальных.

Холодное, горячее цинкование не решает проблему коррозии, поскольку при контакте лопастей, тела сваи с грунтом покрытие практически полностью счищается со сваи абразивными материалами почвы. Дополнительную защиту металла предлагают 5 – 7% производителей СВС, поэтому имеет смысл перед монтажом произвести обработку самостоятельно следующими составами:

стеклопластик по слою холодного цинка – ресурс 350 – 500 лет в самых сложных условиях, полное отсутствие электрохимической коррозии, в качестве первого слоя применяется грунт ВЛ 05 + эмаль IR 02 (цинконаполненная);
двухкомпонентная эмаль (эпоксидная либо полиуретановая) по слою антикорра ( эмаль Zinga Metall или аналог IR 02) – материалы созданы для защиты подземных, воздушных нефепроводов, обладают 100 летним ресурсом;
полиуретановая эмаль (Masco, Hempel) по слою грунта ВЛ 05 – стандартная защита резервуаров ГСМ, днищ подлодок, ледоколов с 30 – 75 летним ресурсом.

Бюджетные молотковые, порошковые краски обеспечивают защиту стальной конструкции в болотистой местности на 15 – 30 лет.

Таким образом, достаточно профессионально подобрать длину, диаметр сваи и лопасти, произвести пробное погружение с измерением усилия затяжки, рассчитать шаг установки СВС. При обработке указанными способами конструкция будет обладать максимальным ресурсом.

Хорошая реклама

Преимущества свайного фундамента

Независимо от типа используемых свай, свайный фундамент обладает своими преимуществами, среди которых:

Сваи можно устанавливать на любом типе грунта, за исключением скальных пород.
Высокая скорость монтажа свай. В некоторых случаях их можно установить за один день для жилого дома.
Используя винтовые сваи нет необходимости выполнять опалубку, заливать бетон и ждать пока он наберет своей прочности.
При использовании винтовых свай, благодаря своим лопастям на концах, создается дополнительная опора для дома.
В большинстве случаев выполнить установку свай можно своими руками, за исключением забивных.
Стоимость такого фундамента может быть значительно дешевле, нежели использование плитного или ленточного фундамента, стоимость которых, может достигать 30 % от стоимости всего дома.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

толщина стали, использованной для изготовления ствола и лопастей сваи,
толщина и качество защитного антикоррозионного покрытия,
химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Технология заливки свайно-винтового фундамента

Технология установки фундамента из свайно-винтовых опор без использования наемных рабочих и спецтехники выглядит следующим образом:

1. Технические расчеты; 2. Разметка и установка опор с обрезкой по уровню; 3. Заливка бетона в полость опоры; 4. Обвязка свайной конструкции.

Технические расчеты

Начинать строительство свайного фундамента нужно с подбора подходящих опор. Паспорт каждой опоры позволяет узнать ее несущую способность в зависимости от диаметра, ширины лопастей и прочих конструктивных особенностей.

Просчитайте приблизительный вес будущего здания и добавьте к полученной цифре еще 50%. Сюда включается необходимый запас прочности, а также всевозможные снеговые и ветровые нагрузки.

Не забудьте включить в массу будущего строения и кровлю. Помните, что ондулин или металлочерепица весят меньше, чем шифер или натуральная глиняная черепица. Эти данные позволят вам подобрать подходящие сваи и подсчитать их количество в зависимости от размеров несущей конструкции.

Разметка и установка опор

Когда все расчеты произведены и подходящие сваи закуплены, можно переходить к их разметке на местности и последующей установке.

• Разметьте необходимый участок местности согласно плану будущего строения. Отметьте места ввинчивания опор деревянными колышками. Помните, что расстояние между двумя ввинчиваемыми сваями может варьироваться от 1 до 3 метров.

• Как только разметка произведена, можно приступать непосредственно к установке винтовых свай. Ничего сложного в данном процессе нет. Прежде всего, необходимо выкопать углубление в 30-40 см на месте установки опоры. Сделать это можно при помощи обыкновенной лопаты.

• Вставив первую сваю в выкопанный приямок, можно переходить к вкручиванию. Для этого в отверстия рабочего ствола с двух сторон вставляют специальные кронштейны, в которые затем вставляют две длинных трубы. Два человека, удерживая трубы-рычаги за края, начинают движение по часовой стрелке вокруг сваи, и благодаря прилагаемым усилиям винтовая свая постепенно ввинчивается до нужной глубины.

• Заметим также, что для установки свай необходимо как минимум 3 человека. Пока двое ввинчивают сваю, третий удерживает ее и контролирует вертикальное положение. Если усилий двоих человек для завинчивания опоры будет недостаточно, понадобится помощь еще двоих человек, по одному на каждый рычаг.

• Сваи, ввинченные под углом, необходимо выкрутить и установить повторно, но не в то же место, а рядом, отступив 0,5 метра.

• Аналогичным способом закручиваются и все остальные сваи

Здесь важно лишь контролировать продольное и поперечное расстояние между металлическими опорами, а также регулярно проверять диагонали

• Когда все сваи будут ввинчены, засыпьте установочные приямки землей и утрамбуйте грунт вокруг свай. Далее необходимо дать опорам точную отметку от уровня земли. Для этого воспользуйтесь лазерным уровнем и мелом.

• Отбив уровень всех имеющихся на планировке свай, можно переходить к их обрезке. Для этого используйте болгарку.

Заливка бетона в полость опоры

В установленные опоры необходимо залить готовый цементный раствор, что придаст прочности опорной конструкции и поспособствует ее долговечности. Заполните раствором практически всю трубу, оставляя незаполненными лишь 10 см от края. Оставшееся пространство засыпьте сухой смесью цемента и песка.

Обвязка свайно-винтовой конструкции

Сверху, на каждую опору следует наварить основание в виде металлической пластины толщиной 10 мм и приблизительным размером 100х200 мм.

Тем не менее, самый надежный свайно-винтовой фундамент получается после установки ростверка. Говоря простым языком, это сварка цельного каркаса прямо на опорах, позволяющая правильно распределить нагрузку установленного сооружения.

Установка ростверка на опоры фундмента

Для установки ростверка длинные швеллеры укладывают на все опорные столбы, установленные в ряд, и приваривают к ним электросваркой. После этого продольные швеллеры соединяют поперечными, приваривая их встык. В итоге получается цельная конструкция, внешне отдаленно напоминающая монолитный фундамент. Такая конструкция будет максимально надежной, и не даст сломаться или согнуться отдельно стоящей свае.

Как вариант, для удешевления конструкции и получения необходимой прочности, соседние балки можно соединить косыми или крестообразными распорками, также взятыми на сварку.

Завершая возведение несущей строительной опоры, необходимо обработать все варочные швы защитным составом. Это убережет сварные соединения от разрывов и коррозии на десятки лет!

Как только фундамент будет готов, сверху на него можно укладывать венцы сруба и начинать возводить дом.

Сравнение с другими вариантами

Помимо винтовых конструкций, существует несколько других видов свай. Они различаются материалами изготовления и способами установки. Визуальное различие можно увидеть на схемах и фото.

Свайно-ленточная конструкция

Под свайно-ленточной конструкцией понимают буронабивной свайный фундамент. Для его устройства в грунте пробуривают отверстие с полусферической подошвой, вставляют в него каркас из металлического прута и заливают бетоном. Колонны обвязывают железобетонным ростверком.

Свайно-ленточная конструкция — буронабивной фундамент.

Такая конструкция обладает повышенной прочностью, но не используется на болотистых, илистых и скалистых почвах.

Сваи из железобетона

Такие изделия представляют собой армированные бетонные столбы квадратного сечения. Их устанавливают без предварительных земельных работ при помощи специализированного устройства. Из недостатков называют невозможность заглубления своими силами и более низкую прочность по сравнению с винтовыми опорами.

Фундамент на винтовых сваях – основные понятия

Винтовая свая – металлическая свая, устанавливаемая в почву путем закручивания в комбинации с вдавливанием. Она состоит из:

Схема устройства винтовой сваи для фундамента– ствол – пустотелая стальная труба. Ствол определяет несущую способность сваи и характеризуется тремя показателями: диаметр, толщина стенки и длина;

– наконечник с лопастями – части сваи, заглубляемой в грунт. Благодаря лопасти свая легко закручивается в грунт, передает нагрузку, создаваемую зданием на твердую почву, выполняет функцию опоры сваи, не позволяет силе морозного пучения вытолкнуть сваю или сместить ее, поскольку не рыхлит почву, а уплотняет ее в процессе закручивания. Конус на нижнем крае сваи обеспечивает ее точное вхождение в почву;

– оголовок – площадка, предназначенная для монтажа ростверка.

Ростверк (ленточный или плитный) – обвязка, созданная поверх винтовых свай. Служит площадкой для дальнейшего строительства, предназначена для перераспределения нагрузки от дома на сваи.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Классификация свай

Винтовые сваи классифицируются по нескольким параметрам, например, материалу, из которого изготовлены, конструктивным и функциональным особенностям. Исходя из материала изготовления выделяют:

сваи из железобетона (наиболее устойчивые к нагрузкам конструкции, которые, как правило, используются при возведении крупных объектов);
сваи из металла (наиболее просты в установке, имеют небольшой вес);
буронабивные и буроинъекционные сваи.

Сваи из железобетона — самые надежныеИсточник block-gbi.ru

Такие конструкции применяются в двух случаях: для возведения помещений с большим весом и для укрепления уже готовой конструкции. Буронабивные сваи отлично удерживают грунт от осыпания и оседания.

Что касается конструктивных и функциональных особенностей, то исходя из этих характеристик сваи делятся на:

висячие;
стойки;
забивные сваи, изготовленные из железобетона.

Сваи-стойки заглубляют в рыхлый грунт до достижения ими твердой почвы, на которую делают упор. Таким образом происходит передача нагрузки от сваи к твердой почве. Следовательно, практически вся нагрузка (80%) распределяется не на элемент конструкции, а на твердую почву.

Такой тип свай рекомендуется использовать только в том случае, когда под мягкой и рыхлой почвой находится прочное основание.

Висячие сваи прочно укрепляются в почве Источник svaisnab.ru

Висячие сваи, в отличие от стоек, не передают нагрузку на твердую почву, а благодаря своим характеристикам прочно укрепляются в ней. Болты имеют специфическую шероховатость, что при вкручивании в почву дает максимальное сцепление. К такому типу свай относят буронабивные. После пробуривания почвы в нее заливается бетон. Вследствие чего более 70% всей нагрузки приходится не на стержень элемента, а на его стенки, что позволяет избежать обрушивания конструкции. С помощью таких элементов чаще строятся каркасные дома на сваях.
