Фундамент из блоков фбс: быстро, надежно, недорого

Подготовка гравийной подушки

Использование данной основы для фундаментной конструкции является более прочным и надёжным:

• Перед началом работ в котлован насыпается слой крупного речного песка. Его высота не должна превышать 15 см;
• После подготовки песчаного слоя, на него укладывается гравий. Его высота должна составлять не меньше 25 см;
• На следующем этапе поверхность выравнивается и утрамбовывается. Процесс производится с помощью виброплиты;
• Необходимо проконтролировать, чтобы уровень верхнего слоя совпадал с нулевой отметкой фундаментного основания;
• Длина каждой из сторон гравийной прослойки должна превышать размеры фундамента на 20 см.

Инструкция по укладке фундаментых блоков

При монтаже фундамента из ФБС следует соблюдать технологию, так как лишь в этом случае гарантированы надежность и долговечность созданного основания. В ней нет ничего сложного. Первое, что нужно сделать, – правильно рассчитать необходимое количество материала и выбрать его тип. Для этого потребуется следующая информация:

• тип грунта;
• глубина залегания подземных вод, а также промерзания почвы;
• размеры основания, которые выбраны в соответствии с габаритами будущего здания;
• план подвала, в котором обозначены особенности ввода инженерно-бытовых сетей.

Обратите внимание: выпускается несколько разновидностей блоков. Наиболее популярными являются изделия, предназначенные для колонного, ленточного, а также столбчатого оснований

Количество материала вычисляется по следующей схеме: зная толщину, высоту и общий периметр будущей кладки, нужно рассчитать ее объем. Затем эту цифру следует разделить на кубатуру одного изделия, то есть блока. Специалисты рекомендуют использовать в работе блоки небольшого размера, так как они имеют меньший вес, а значит, не возникает сложности с их установкой.

После закупки материала приступаем непосредственно к установочным работам. Они выполняются поэтапно:

• Подготовка участка, то есть разметка, земляные работы, освобождение траншей.
• Устройство специальной песчаной подушки. На дно котлована засыпается слой толщиной 15 см из щебня и песка в соотношении 10:5. Для глинистых грунтов подушка должна быть трехслойной, ее оптимальная толщина – шестьдесят сантиметров. В данном случае в середину укладывается крупнофракционный наполнитель.

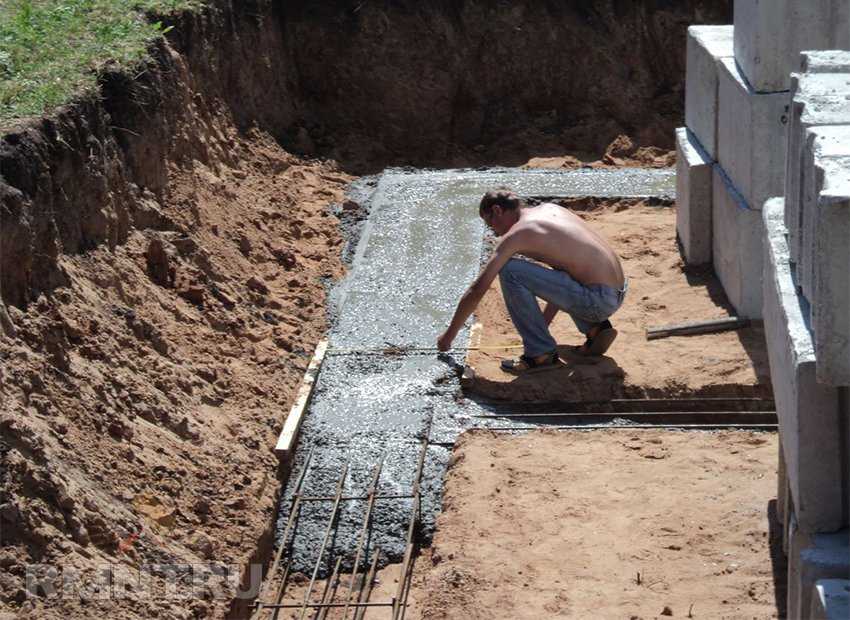

• Создание основы. Она может быть выполнена из монолитной бетонной стяжки или из плоских плит.
• Укладка блоков.
• В некоторых случаях также требуются гидроизоляция и утепление.

Если вы не знаете, как правильно класть фундаментные блоки, просто соблюдайте следующие рекомендации:

• Элементы размещаются с использованием грузоподъемной техники. Необходимо осуществлять контроль над правильностью их установки. Идеально, если за процессом будут следить 2-3 человека.
• Первыми монтируются ФБС по крайним осям, то есть на углах будущего объекта. Их нужно соединить между собой с целью трассировки периметра.
• Каждый блок, а точнее все его поверхности, обмазываются скрепляющим раствором.
• Первый ряд целесообразно создавать из более плоских и габаритных изделий, так как в этом случае обеспечивается большая устойчивость.
• Все блоки нужно выкладывать по уровню, недопустим «уход» больше чем на 2-3 градуса. Швы между элементами нужно заполнять скрепляющим составом.
• Элементы устанавливаются по аналогичной схеме, что и кирпичная кладка, то есть со смещением. При этом угловые блоки размещают с перехлестом.
• Слой раствора между рядами должен быть не менее 1,5 сантиметров.

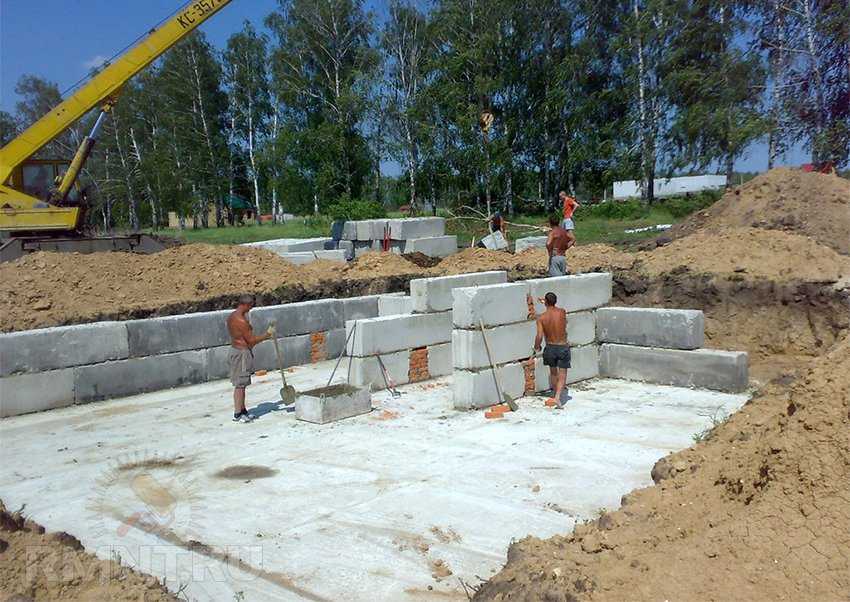

• Сначала создается фундамент для наружных стен, а после этого выполняется основание – для внутренних.

Поделиться ссылкой:

Что такое блоки ФБС

ФБС – фундаментный блок сплошной – недорогой и надёжный материал, созданный для возведения стен и оснований зданий. Такие конструкции изготавливаются в заводских условиях из армированного железобетона, что позволяет им отлично переносить самые высокие нагрузки.

Все ФБС имеют форму параллелепипеда, а в торцевых частях имеют небольшие формовки, которые при монтаже заполняются бетонной смесью для лучшего соединения между собой. Основание из ФБС часто применяют в строениях с подвалом, так как заливка стен подвала из монолитного бетона потребовала бы привлечения квалифицированных рабочих, строительства опалубки, траты средств на покупку бетона. Напротив, для монтажа сборного фундамента требуется привлечение крана или погрузчика и пары рабочих, которые согласно схеме произведут раскладку блоков. Часто такая работа занимает всего один день.

Стоимость ФБС колеблется от 1000 рублей до 10000, в зависимости от марки бетона, размера и типа блоков, способа их изготовления и самой компании-производителя.

Размеры ФБС конструкций для фундамента стандартизированы. Такой подход позволяет произвести набор блоков под необходимую раскладку фундамента без необходимости подрезок (что является очень трудоемкой процедурой).

Сортамент самых популярных блоков ФБС представлен в таблице:

Помимо этого, существует дополнительно две разновидности ФБС:

1. ФБВ – блоки с полостями для перемычек и коммуникаций;
2. ФБП – блоки с полостями, пустыми снизу.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

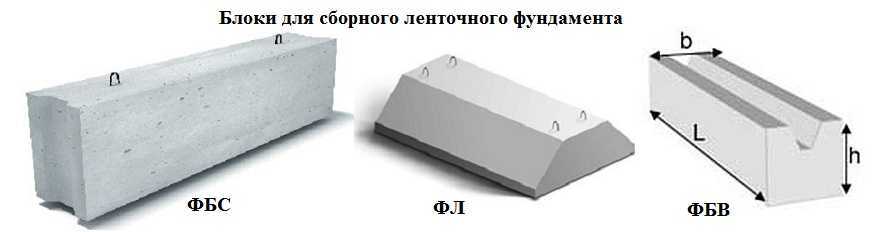

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

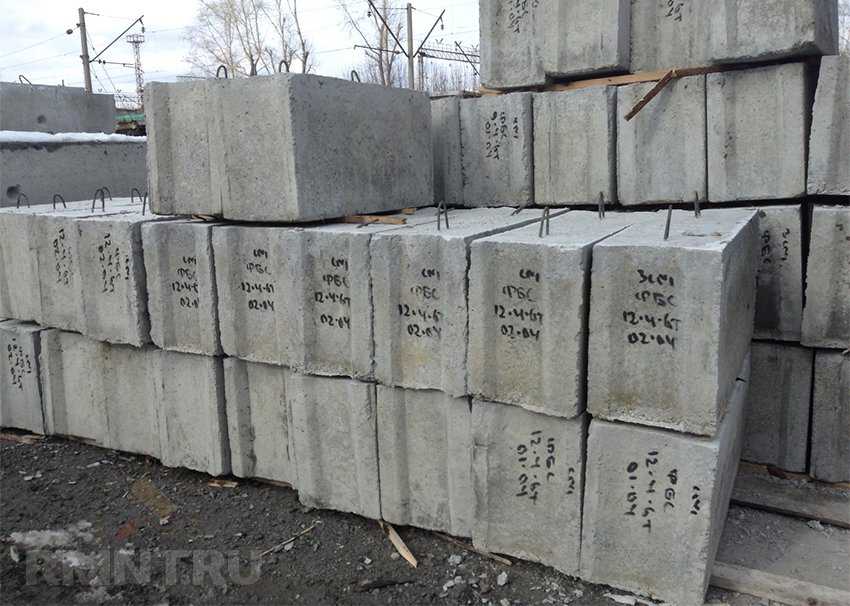

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

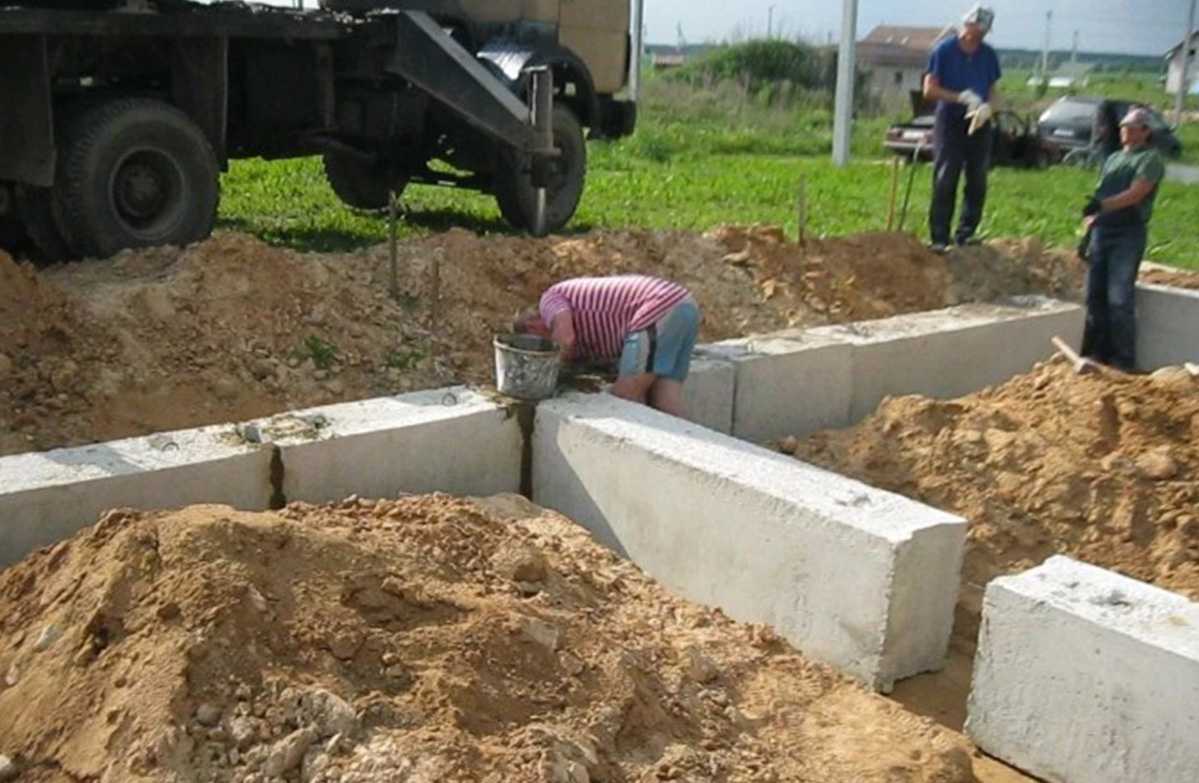

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем  постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Организация выполнения работ

Сборные бетонные фундаменты находят применение там, где монолитное строительство невозможно или нежелательно по ряду причин: от значительной удалённости бетонного узла и неблагоприятных климатических условий до простой неготовности застройщика сталкиваться со сложностями возведения опалубки, армирования и заливки сильно заглубленных конструкций.

При этом фундамент из ФБС имеет гораздо более высокую скорость постройки со значительным снижением трудозатрат. Однако технологическая сложность возведения сборного основания под дом может быть даже выше, чем при монолитном бетонировании. Требуется привлечение землеройной и погрузочной техники, тщательный расчёт порядка укладки блоков и соблюдение очерёдности строительных работ.

Общий порядок действий при устройстве фундамента из ФБС таков:

1. Разметка участка согласно строительному проекту и схеме привязки.

2. Выполнение земляных работ: снятие грунта на глубину промерзания, формирование наклонных стенок открытого котлована согласно расчётной призме обрушения.

3. Заливка монолитной основы, либо устройство подушки или подбетонки.
4. Порядовая укладка блоков с перевязкой их цементным раствором и армирующей сеткой на углах и примыканиях.
5. Выдержка фундамента до завершения усадки.
6. Заливка армированного сейсмопояса и устройство перекрытия первого этажа.
7. Возведение стен первого этажа.
8. Монтаж гидроизоляции и утепления фундамента.
9. Обратная засыпка грунта.

Состав и порядок работ может несущественно отличаться. В частности, при высоком УГВ может выполняться искусственное осушение строительной площадки, но, в зависимости от гидрогеологии участка, дренажная система может быть заложена как на начальном этапе, так и непосредственно перед обратной засыпкой. Однако после изучения особенностей строительства сборных блочных фундаментов большинство вопросов о технологии и этапах их сооружения отпадут сами собой.

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:

• высота — не более 58 см;
• ширина — 60, 50, 40 и 30 см;
• длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

• звукоизоляцию;
• теплопроводность;
• отсутствие негативного воздействия внешних факторов;
• простоту монтажа;
• широкий ассортимент;
• устойчивость к перепадам температур;
• долгий срок эксплуатации;
• высокую прочность и надежность;
• небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков

Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

1. Проектирование и выбор блоков.

2. Земляные работы с отсыпкой подушки из песка.

3. Установка (с армированием либо без).

4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

1. ФБС – сплошные рядовые.

2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

3. ФБВ – с вырезом по длине под коммуникации.

4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами. Разделить бетонный фундаментный блок на две части нужного размера практически нереально

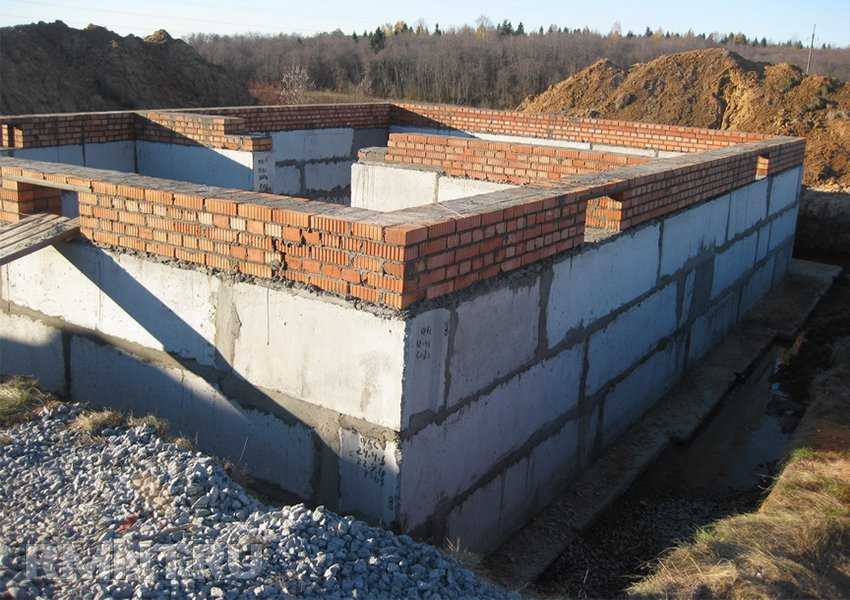

Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Что такое блоки ФБС

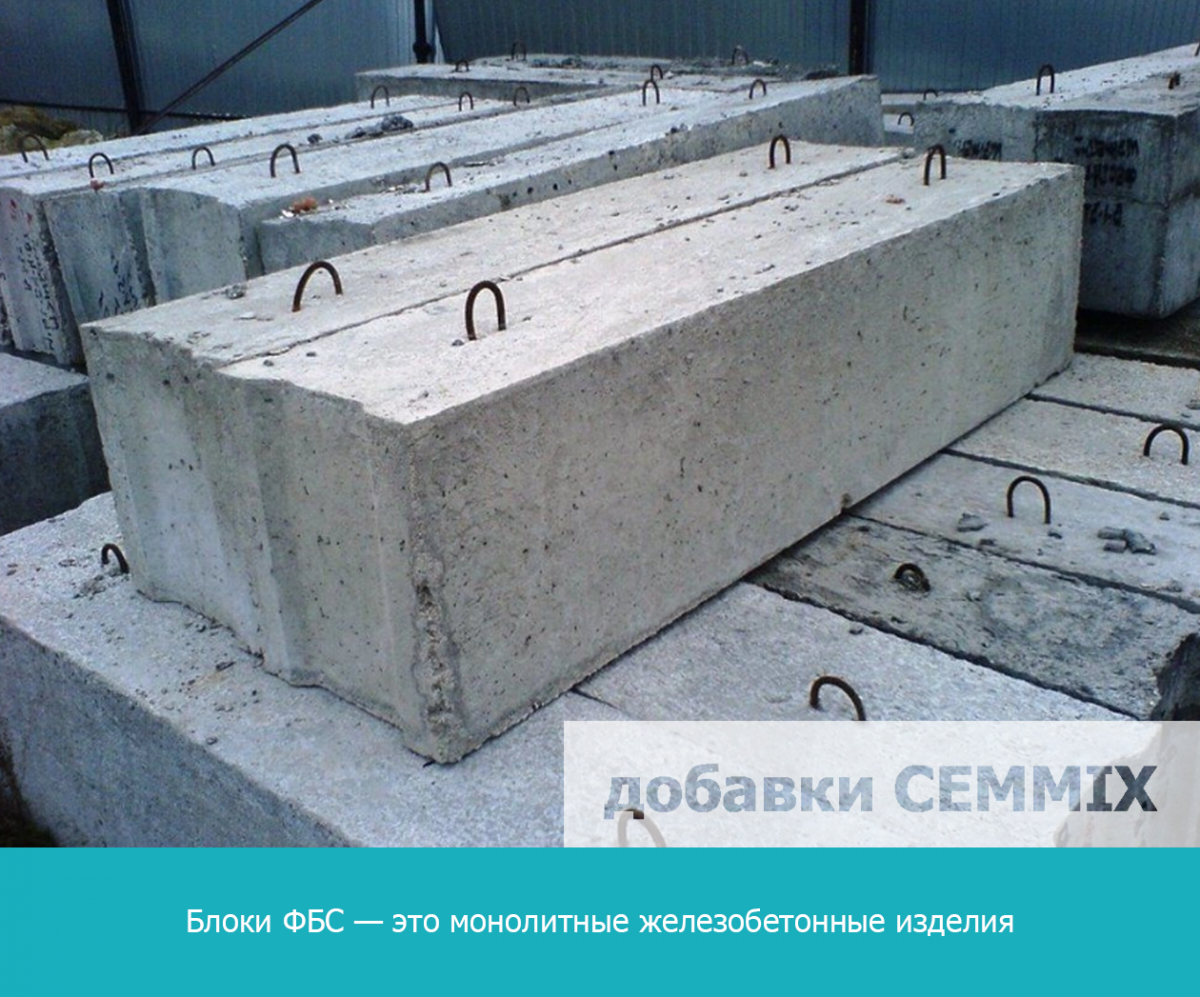

Блоки ФБС — это монолитные железобетонные изделия. Они изготавливаются на заводе и могут иметь различные габаритные размеры:

1. толщина — 200–600 мм с шагом 100 мм;
2. длина может составлять 880, 1180, 1780, 2380 мм;
3. высота — 580 или 280 мм.

Из блоков, как из кирпичей, можно собрать фундамент здания. Блоки оснащены монтажными петлями и пазами, которые упрощают их укладку. Также иногда они могут содержать полости для закладки коммуникаций.

Блоки ФБС могут изготавливаться из тяжелого, керамзитного либо силикатного бетона (обозначаются литерами Т, П и С соответственно); они отличаются высокой прочностью, водостойкостью и морозостойкостью. Поскольку их изготавливают на заводе, эти материалы стандартизированы.

Устройство щелевой фундаментной основы

Они представлены тонковатыми стенами от десяти до двадцати сантиметров. Их делают прорезкой грунта и наполнения щелевых участков бетонным раствором, выполняя армирование.

Подколонник в таком случае опирается сразу на пластину бетона, исполненную монолитным способом. Достоинство такой фундаментной основы состоит в том, что нагрузочное воздействие подается не только торцевыми участками, но и боковинами блоков. Такие конструкции разрешается возводить исключительно по глинистым участкам.

Неудобство заключается в том, что во время устройства щели часть почвы остается на месте, и зачистка выполняется вручную. От этого технологичность возведения таких оснований снижается.

Если нужно установить основание в вытрамбованном котловане, то используют коническую или трапецеидальную трамбовку, которую сбрасывают с пятиметровой высоты, пока в почве не образуется полость, которую потом заполняют бетонным раствором.

Достоинство способа заключается в образовании участка с повышенной плотностью. Это увеличивает несущие возможности фундаментного основания, частично устраняет просадку грунта.

Преимущества и недостатки фундамента из ФБС

Применение бетонных блоков для устройства фундаментов получило широкое распространение в промышленном и гражданском строительстве. По прочности и долговечности сборные фундаменты не уступают монолитным, однако наряду с преимуществами имеют ряд существенных недостатков.

Плюсы

К наиболее значимым преимуществам опорных конструкций из ФБС относятся:

• стандартизация. Размеры и технические характеристики фундаментных блоков строго регламентируются ГОСТ 13579-78. Это исключает различия в геометрии ФБС и обеспечивает равнопрочность опорной конструкции;
• высокое качество изделий. Автоматизация производственного процесса, вибропрессование и пропаривание, в сочетании с тотальным контролем на всех этапах производства, обеспечивают не только высокую прочность, но и соответствие изделий всем требованиям ГОСТ 13579-78.
• высокие темпы выполнения строительных работ. При строительстве частного дома средних размеров, укладку основания и стен цоколя, при наличии крана, можно закончить за один – два дня. Заказ готового раствора может дополнительно ускорить процесс;
• простота монтажа. Укладка ФБС не требует специальных знаний, необходима только спецтехника. Широкий диапазон размеров дает возможность смонтировать опорную конструкцию любого уровня сложности. Кроме того, в случае неправильной укладки блоков, конструкцию можно демонтировать;
• возможность проведения строительных работ в любых условиях. Технологический процесс производства ФБС предусматривает введение в рабочую смесь специальных ингредиентов, обеспечивающих возможность использовать блоки при низких температурах и на грунтах с повышенной кислотностью;
• технологичность процесса укладки. Монтажные петли, пазы и стандартизация размеров позволяют обеспечить максимальное удобство сборки опорной конструкции.

Все эти преимущества позволяют в самые сжатые сроки, независимо от особенностей грунта и климатических условий, произвести монтаж фундамента, по прочности и долговечности не уступающего монолитному.

Минусы

Ограничивают применение ФБС следующие недостатки:

• наличие швов. В местах стыковки блоков обязательно должна производиться гидроизоляция, что увеличивает время выполнения работ и их стоимость;
• необходимость теплоизоляции. Если здание эксплуатируется при низких температурах основание необходимо защитить от промерзания, в противном случае на внутренней поверхности появится конденсат;
• высокая цена материалов и работ. Общая стоимость состоит из стоимости блоков, оплаты труда рабочих и стоимости аренды спецтехники. В итоге стоимость блочной опорной конструкции получается значительно выше, чем монолитной;
• особые требования к грунту. Оптимальным вариантом для возведения фундаментов из ФБС являются сухие песчаные почвы. Если грунтовые воды подходят близко к поверхности, необходима качественная гидроизоляция, что существенно увеличивает стоимость работ.

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

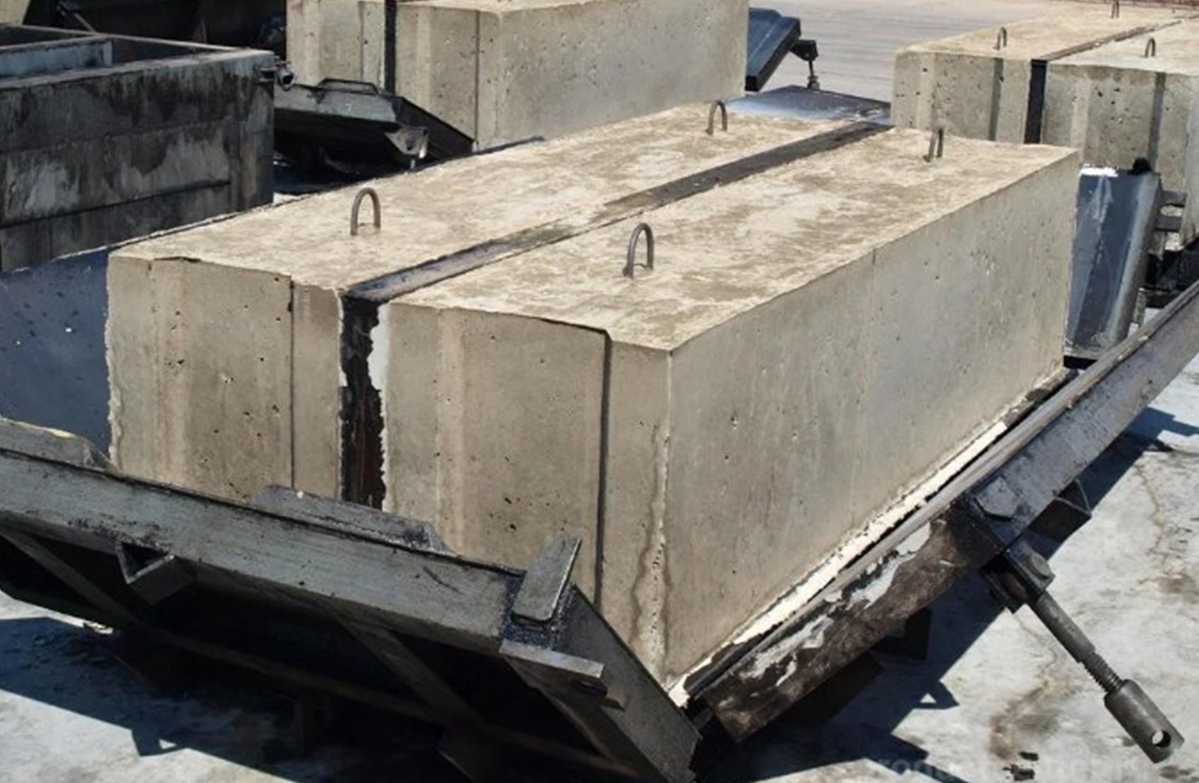

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

• Высота 28 или 58 см.
• Ширина 30, 40, 50 или 60 см.
• Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения. Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

• Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
• Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
• Долгий период эксплуатации.
• Не нужно монтировать опалубку и арматуру.
• Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

• Высокая цена.
• Низкая теплопроводность.
• Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Предпочтительные типы грунтов

Сборные фундаменты не устраивают на просадочных и сильнопучинистых грунтах из-за слабой степени противодействия изгибающим нагрузкам. При этом не следует путать случаи, когда из ФБС собирают несущую основу и варианты использования блоков для сооружения стен цоколя. В последнем случае опорную функцию выполняют не сами блоки, а лента НЗЛФ или монолитная плита под ними.

Укладка фундаментный блоков на монолитную плиту

Строительство фундамента из блоков по базовой технологии показано для сухих и тугопластичных подстилающих грунтов, несущая способность которых в пересчёте на площадь опирания и массу постройки обеспечивает коэффициент надёжности порядка 1,2–1,4. В целом можно рекомендовать заложение сборного фундамента без ростверка при несущей способности грунта не менее 4,5 кг/см2.

Устройство монолитного армопояса под укладку блоков ФБС

Если плотность подстилающего грунта обеспечивает несущую способность порядка 3,8–4 кг/см2 (супесь, жирные глины) или пересчёт на массу и площадь опирания не гарантирует положительного коэффициента надёжности, фундамент следует укладывать поверх песчано-гравийной подготовки трапециевидного профиля. При коэффициенте надёжности меньше 1 ФБС можно укладывать только на ростверк или, как минимум, расширенную подбетонку.
