Монтаж винтовых свай зимой: можно ли устанавливать

Преимущества и недостатки

Если ростверк делается незаглубленным, то ему не страшны пучения и влага в грунте. По сроку службы такой вариант выигрывает у заглубленного аналога на сваях и у мелкозаглубленного ленточного фундамента. Выигрывает он у них и по стоимости со сложностью работ. Копать земли придется в разы меньше, глубина погружения одинакова, но вынимать грунт требуется только под опорные столбы. Плюс все стройматериалы можно доставить на площадку без привлечения тяжелой грузовой и подъемной техники.

При самостоятельном устройстве свайно-ростверковых фундаментов обычно применяются буронабивные опоры из асбестовых труб, которые армируются и заливаются внутри бетоном. Именно подобный вариант рассматривается в нижеприведенной пошаговой инструкции. По скорости возведения с таким основанием для дома могут конкурировать разве что фундамент из ФБС либо винтовых свай из стали.

Ленточно-свайный фундамент отлично подходит для небольшого сруба

У всех разновидностей свайного фундамента есть одна общая проблема – это сквозняки в подполе. На крайнем севере сваи позволяют избежать нагрева пласта вечной мерзлоты. При этом в остальных регионах свободно гуляющий под зданием ветер является серьезной бедой.

Как обрабатывают сваи

На самом деле лиственница не нуждается в обязательной обработке, поскольку она уже содержит в себе антисептики. Смола, находящаяся в волокнах лиственницы надежно защищает дерево от насекомых, гнили и влаги.

Однако с учетом того, что дом строится не на один десяток лет, желательно гидроизолировать сваи. Это делается двумя способами. Самой древней технологией является обжиг бревен. Обжигается вся часть, что будет под землей. Предварительно она обмазывается глиной, потом обрабатывается факелом или паяльной лампой. Слой – 2 см.

Второй способ проще – пропитка специальными маслами. Они не дадут проникать влаге в дерево и будут меньше вымываться. Пропитанные столбы дополнительно оборачивают в битум, рубероид или другой материал. Такая «обертка» не даст сваям промерзать.

После создания защитной оболочки для подземной части свай обработку проводят и для надземной.

Пагубная роль отрицательных температур в строительстве

Конечно, зима – не самая лучшая пора для строительства, особенно индивидуального:

Большинство работ проводится на открытом воздухе
Имеются сложности пользования любым инструментом
Затруднен подъезд на участок техники из-за сугробов
Увеличиваются дополнительные затраты на обогрев
Требуется обязательная домик-времянка для рабочих
Солнечный день короток

Кроме того, любой строительный материал изменяет свои свойства именно при отрицательных температурах. Если мы заглянем в справочники и инструкции по эксплуатации, то увидим, что температура хранения и проведения работ зачастую должна быть в пределах 10-25 градусов Цельсия. Это касается бетона, лакокрасочных изделий, различных покрытий и т.д.

Стремление преодолеть коренные недостатки зимнего строительства ведут к повышенным по сравнению с летом затратам:

На обогрев
На дополнительное освещение
На размещение бригады
Закупку «морозоустойчивого» оборудования и материалов

Стройка зимой — большие хлопоты

Поэтапное возведение свайно-винтового фундамента в зимнее время

В целом процесс закладки свайно-винтового фундамента на слишком зависит зависти от времени года. Выделим его основные этапы с учетом отрицательных температур:

Пробное завинчивание, (оно, как было отмечено выше, затруднено и его проводят только сваебуром)
Планирование фундамента относительно его несущей способности
Подготовка участка, причем снег нет необходимости убирать полностью
Разметка участка, с учетом возможных сугробов
Монтаж винтовых свай, в данном случае в замерзший плотный грунт
Выведение общей плоскости фундамента обрезкой свай – практически не зависит от сезона

Трудности могут возникнуть с осторожностью пользования углошлифовальной машинкой при сильном морозе
Бетонирование свай, при котором использовать обычный раствор нельзя
Установка (при необходимости) оголовков для ростверка. Рассмотрим, каким образом можно нивелировать пагубное влияние отрицательных температур на проведение того или иного этапа

Рассмотрим, каким образом можно нивелировать пагубное влияние отрицательных температур на проведение того или иного этапа

Зимний вариант фундамента

Процесс монтажа винтовой сваи

Устанавливать винтовые сваи зимой на небольшом участке индивидуальном участке рекомендуется после составления расчетной схемы расположения свайных опорных конструкции и глубины их закручивания.

Зимний монтаж свай

Сбор нагрузок при расчете свайных фундаментов, выполняемых зимой, не отличается от летнего производства работ. Единственно, что трудно сделать зимой — выполнить полноценные геологические изыскания грунтов с целью определения категории почвы на участке. После составления проектной документации можно приступать к устройству винтового свайного фундамента. Работы производятся в несколько этапов.

Подготовка территории

На этом этапе необходимо хотя бы частично расчистить снег с площадки под застройку для проведения разметки места расположения свайного фундамента. Убирать снежный покров со всего участка не рекомендуется, так как снег защищает грунт от глубинного промерзания. Проводить какие-то мероприятия для утепления конструкций свай не надо, достаточно убрать строительный мусор, сухую траву и, таким образом, подготовить строительную площадку для следующего этапа.

Разметка

Для проведения разметки потребуется металлическая рулетка, шпагат, арматурные колышки. Согласно заранее разработанному рабочему проекту размечаются места установки винтовых свай. Обычно расстояние между ними составляет от 2 до 2,5 м, проектная глубина заглубления – от 1,5 до 2 м. Чтобы верхние части свайных опор находились на одной проектной отметке, отбивается единый горизонтальный уровень.

Завинчивание винтовых свай

Зимний мерзлый грунт имеет значительную твердость и поэтому лучше всего использовать для этих целей специальную технику.

Применение специальной техники при монтаже винтовых опор

Выполнить такую работу вручную будет трудно. Если такой возможности нет, значит, придется прорубать небольшие углубления в виде приямков с помощью ямобура. Если земля сильно промерзла, то необходимо ее отогреть, используя обыкновенный костер.

Процесс завинчивания с помощью специальной техники производится в следующей последовательности:

Вначале закручиваются несущие свайные опоры по углам площадки, которые монтируют в строго вертикальном положении.
Дальше происходит последовательная установка свайных конструкций согласно рабочей схеме.

Ручной способ установки винтовых опор

Так процесс завинчивания свай технологически несложный, то часто индивидуальные застройщики задумываются над вопросом, а можно ли самому своими руками выполнить такой монтаж. Если в зимнее время почва не сильно промерзла, то решение самостоятельного монтажа винтовых опор вполне можно реализовать. Чтобы понять, как закрутить винтовые сваи своими руками, и какие для этого понадобятся инструменты и приспособления, нужно ознакомиться с порядком монтажа:

В процессе ручного закручивания понадобится металлический лом и два рычага из труб.
Механизированный способ закручивания потребует наличие таких инструментов, как: дрель, гайковерт и металлический швеллер для усиления конструкции.

Техника ввинчивания свай заключается в поэтапном выполнении:

В готовое технологическое отверстие, расположенное в верхней части сваи, вставляется лом или вал.
Производится закручивание свай вращательным движением. Для контроля горизонтальности используют строительный уровень.

Закрученную винтовую сваю проверяют на отклонение по вертикали. Если величина отклонения больше 2 градусов, то это означает неправильность монтажа и опорную конструкцию придется выкручивать.

Видеопример самостоятельной установки винтовых свай:

Заливка бетоном

После монтажа свайного поля согласно технологии производства работ необходимо заполнить свайные полости бетонной смесью. Так зимой продолжительность светового дня небольшая, то бетонные работы обычно выполняют на следующий день после монтажа свай. Чтобы бетон при низких температурах не терял своих эксплуатационных свойств, в него добавляют антиморозные добавки, способные снизить температуру замерзания и кристаллизации воды до 30 градусов ниже ноля.

Применение таких добавок существенно повышает стоимость бетона, но оставлять полости металлических винтовых свай незаполненными — означает возникновение рисков потери прочности свайного фундамента из-за возможного изгиба.

При замерзании бетонной смеси в теле свайной конструкции вследствие расширения ледяных кристаллов может произойти нарушение целостности и разрыва сваи.

Важные моменты закладки бетонных свай

Промежуточный этап закладки фундамента На бетон разрушительно действуют кислоты, потому при возведении фундамента на болотистых и торфяных почвах нужно позаботиться о защите от кислоты или выбрать другой вид фундамента. В случае закладки арматуры мало кто помнит, что металл должен быть защищен бетоном, слой которого минимум 5 см.

В противном случае он будет подвержен коррозии ив следствие чего возможно разрушение фундамента. В месте соединения сваи с ростверком возникают значительные нагрузки на разрыв, потому это место следует особо усердно перевязывать арматурой. Между грунтом и ростверком желательно оставлять пространство. Обвязка должна располагаться над грунтом.

Защитные мероприятия по обработке древесины

Качественно обработанные деревянные сваи для фундаментов являются залогом долговечности и надежности опорных конструкций дома или другого строения. Если по каким-то причинам материал древесины не был обработан перед установкой в землю, такой деревянный свайный фундамент под воздействием влаги и циклов замораживания и размораживания будет подвержен гниению и через несколько лет станет непригодным для эксплуатации.

Обработка деревянных свай антисептиками

Современный рынок строительных материалов имеет большой ассортимент фабричных жидких антисептиков, которые имеют различную ценовую характеристику. Препараты по защите древесины от гниения классифицируются по видам:

Водорастворимые.
С органической масляной или спиртовой основой.
Комбинированные.

Антисептические составы выпускаются в виде растворов или концентратов, наносятся кистями или механическими распылителями.

Обработка древесины антисептиком

Альтернативная обработка древесины

Чтобы не тратить значительные денежные средства на покупку готовых антисептиков, можно вспомнить и применить старинные способы обработки древесины от гниения:

Обугливание деревянных фундаментных конструкций. Деревянный столб или сваю необходимо очистить от коры и после ошкуривания, нижнюю часть аккуратно обугливают паяльной лампой или пропановой горелкой.
Обработка столбов березовым дегтем, отработанным машинным маслом или расплавленным нефтяным битумом. Такой способ создания защиты считается самым простым и дешевым.
Оборачивание деревянных конструкций фундамента листами кровельного материала. Бревно или столб вначале обмазывается расплавленным битумом, а затем оборачивается кровельным материалом. Чаще всего для этой цели используется рубероид.

Специалисты рекомендуют использовать для деревянных фундаментов дерево, заготовленное в зимнее время.

Методы обработки древесины от гниения можно увидеть на видео:

Деревянный фундамент из лиственницы

Качественный деревянный фундамент можно выполнять из древесины определенных пород: это могут быть лиственные или хвойные деревья. Если есть возможность применить лиственницу для материала деревянных столбов и свай, то это будет самым лучшим идеальным решением.

Брус из лиственницы – лучший материал устройства надежного и прочного деревянного фундамента

Фундамент из лиственницы способен выдержать любую нагрузку и обладает замечательной бактериальной стойкостью. Кроме того, в составе клетчатки этой замечательно породы древесины имеется множество эфирных смол, которые сами по себе являются природными консервантами.

Установка и заливка набивных свай

Скважины для набивных опор делают разными способами, в том числе такими, как бурение грунта, бурение с помощью вибромеханического оборудования, сверление с подачей под давлением глинистого раствора и посредством взрыва.

Бурение под опору производится как вручную, так и с помощью техники

Устройство набивных свай состоит из нескольких этапов:

По всей площадке, отведенной под строительство дома, делают скважины буром. На дне ствола насыпают песок или песчано-гравийную смесь в объеме 1:1. Насыпной слой трамбуют до толщины около 150-200 мм. На подстилающий слой укладывают слой гидроизоляции (лист толи или другой материал).
В обводненном грунте с помощью специального оборудования покрывают насыщенным глинистым раствором внутреннюю поверхность скважины. Это создает на поверхности шурфа водонепроницаемую «кору», которая предотвращает обрушение стенок.
В готовую полость устанавливают арматурный каркас. При установке каркаса строго контролируют его вертикальность.

Важные нюансы при монтаже железобетонных свай

Следует учитывать ряд моментов:

необходима предварительная расчистка участка;
обязательно использование спецтехники, ручное вбивание или вкручивание опор невозможно;
площадь свайного поля должна быть чуть больше периметра будущего строения;
важный этап – разметка поля и расстановка опор, не должно быть даже малейших перекосов или отклонений от расчетов;
опоры должны располагаться на равном расстоянии друг от друга;
установка выполняется ниже уровня залегания грунтовых вод и промерзания грунта.

Установить опоры самостоятельно сложно и чревато множеством дефектов готового фундамента. Поэтому лучше прибегнуть к помощи специалистов. Это исключит ошибки еще на этапе расчетов и позволит заложить максимально прочное и надежное основание для любого здания.

Преимущества свайных конструкций на ж/б опорах

Ж/б столбы выполняются из прочных, проверенных материалов, что гарантирует им надежность и долговечность. Свайные конструкции обладают и другими немаловажными преимуществами:

универсальность – возможность использования при строительстве практически любого сооружения;
возможность применения на нестабильных грунтах;
высокая нагрузочная способность;
установка осуществляется с помощью техники при минимальном количестве рабочих;
не требуется предварительная подготовка – рытье траншеи, прокладка дренажной системы и т.д;
износостойкость и практичность;
выгодная цена – стоимость ниже, чем на монолитные основания.

Планируете строительство? Позвоните нам и закажите железобетонные сваи с установкой «под ключ» за лучшую цену по Москве и России! Всего один звонок и проблема фундамента решена надежно и эффективно!

Оставить заявку на расчет стоимостиПозвонить менеджеру

ВАМ ТАКЖЕ МОЖЕТ БЫТЬ ИНТЕРЕСНО:

Закрутка винтовых свай
Услуги по реконструкции фундамента
Продажа винтовых свай оптом
Замена старого фундамента на сваи

Преимущества свайно-винтового фундамента в зимнем строительстве

Все трудности, связанные с закладкой фундамента в зимнее время успешно решаются с применением технологии винтовых свай:

Монтаж свай длится в среднем 1-2 дня, в светлое время суток, а при необходимости и при искусственном освещении
Нет необходимости расчищать площадку от снега
На водоемах толстый ледяной покров позволяет выводить тяжелую технику
Отсутствие бетонных работ позволяет сразу строить здание на установленном фундаменте
Отсутствие массовых заказов в «не сезон» удешевляет стоимость работ, легче найти и свободную бригаду
Ну, и традиционные – не так жарко, не докучают насекомые, не льет проливной дождик.

Таким образом, закладка свайно-винтового фундамента позволяет начинать строительство практически в любое время года. Если же планируется возводить бревенчатоый или каркасный дом, где также не планируются «мокрые» работы, то возведение коробки можно провести за один-два месяца. Многие застройщики успешно пользуются этим и уже в начале весны начинают отделочные работы, и в начале лета в дом можно заезжать.

Атвоматизация возможна и зимой

Заливка свай с применением обсадных труб

Монтаж обсадной трубы для последующей заливки необходимо производить осторожно В почвах с небольшой несущей способностью набивные опоры под дом делают с помощью обсадных труб. Сначала бурят скважину, затем в полученный ствол опускают сегменты обсадной трубы

Погружение отдельных частей трубы производят специальным гидравлическим оборудованием (домкратами).

Если свайную опору решено делать с уширенным основанием, то его делают срезанием слоя грунта специальным механическим ножом или расширяют дно шурфа взрывом. Уширенное основание свайной опоры значительно влияет на увеличение несущей способности опоры.

После устройства подстилающего слоя и укладки гидроизоляции производят установку собранного арматурного каркаса. Заливку раствором делают послойно с уплотнением каждого слоя электрическим вибратором. По мере заливки бетоном и его твердением части обсадного ствола демонтируют.

Причины разрушения

Разрушение фундамента происходит по ряду причин:

Ошибки проектирования.
Ошибки при строительстве, использование некачественных материалов.
Изменения в гидрогеологии участка, вызванные внешними причинами.
Появление дополнительной нагрузки, пристроек, новых этажей и т.п.
Производство строительных работ поблизости от дома, вызвавшее изменения в структуре грунта.
Некачественная гидроизоляция, позволившая бетонным конструкциям пропитаться водой.

Причины разрушения могут появляться как по отдельности, так и сразу по нескольку штук, что иногда усложняет их локализацию и выбор метода устранения. Обычно критериями оценки причин разрушения являются формы и объемы деформаций, тип трещин и прочие видимые признаки.

ВАЖНО!
Правильное определение причин разрушения позволяет выбрать оптимальный вариант решения вопроса, поэтому необходимо как можно точнее отыскать основные факторы влияния.

Армирование фундамента

Чтобы повысить прочность фундамента, необходимо произвести армирование основания после того, как все работы по обустройству опалубки были завершены. Для усиления фундамента подойдет стальная проволока, металлические прутья или решетка. Все элементы соединяются между собой с помощью сварки или простого связывания.

Кроме этого, может возникнуть опасение, что конструкция опалубки недостаточно закрыта, поэтому часто встречается рекомендация по закреплению плотного полиэтилена на древесных досках с помощью строительного степлера.

Когда все металлические элементы конструкции связаны между собой, можно приступать к завершающим работам по установке опалубки.

Пошаговая инструкция по устройству фундамента

Готовясь делать свайно-ленточное основание, надо либо заранее запланировать высокие траты на отопление, либо сразу в смету и проект заложить утепление цокольно-фундаментной части строения. Во втором случае понадобится влагостойкий утеплитель для стен и облицовка, зато в жилище точно будет тепло.

Необходимо будет по периметру коттеджа выполнить фальш-стенку, закрывающую свайные столбы и предотвращающую сквозняки между ними. Для этого можно взять фасадные панели для наружной отделки либо профлист. Если же хочется чего-либо более красивого и элегантного, то есть клинкерная плитка и декоративный кирпич. Отелочных материалов для экстерьера здания существует немало.

Весь процесс строительства ленты на сваях можно разбить на два этапа. Сначала выполняется свайная часть из буронабивных труб. А затем на них укладывается ленточная конструкция. Надо только не забыть связать их между собой арматурой перед заливкой бетона.

В целом пошаговая инструкция ленточного фундамента на бетонных сваях разбивается на пять шагов:

Подготовительные и чертежные работы
Выемка земли, установка труб из асбестоцемента и их армирование.
Заливка несъемной асбестоцементной опалубки бетоном.
Создание ленточной опалубки из досок и брусков.
Армирование ленты на сваях и заполнение ее бетонным раствором.
Гидроизоляция железобетона.

Чертим на бумаге или в программе будущей фундамент — ленту и сваи

Разметка «кольями» скважин под сваи будущего фундамента

Трактором с буром делаем скважины

Сваи необходимо погружать на глубину ниже уровня промерзания на стройплощадке грунта. Ямы под них придется копать на 40–50 см ниже этой отметки. Фундамент должен опираться на устойчивое грунтовое основание.

Получаем вот такие скважины

После подготовки скважин размерами на 10–15 см шире внешнего диаметра труб из асбестоцемента на их дне толщиной в 30 см насыпается песчаная подушка. Трубная опалубка устанавливается как раз на этот утрамбованный песок. Сами трубы в поперечнике выбираются из расчета 1/3 от ширины ж/б ростверка.

Подготавливаем арматуру для вязки каркаса свай

Далее каждая свая армируется тремя или четырьмя вертикальными прутами из стали сечением 10–12 мм и длиной равной сумме высот опоры и ленты на ней. Размещаются они в трубе на приблизительно равном удалении друг от друга и от асбестоцементных стенок. Для упрощения их можно связать проволокой в нужную конструкцию еще на земле до установки.

Вяжем каркасы свай из арматуры и вставляем в скважины

Следующий этап – заливка труб бетонным раствором. Обычно это выполняется до армирования ленты фундамента на сваях. Но приведенная инструкция может быть и несколько изменена. Тогда сначала укладывается арматура в ростверк и для него делается опалубка, а потом все вместе уже заливать бетоном. Ячейки армирующего пояса вяжутся размером в 30–40 см в зависимости от ширины и высоты ленты.

Заливаем сваи до уровня арматуры ленты. На фото показана ситуация, когда сваю «перелили» и её пришлось высверливать для установки ленточного каркаса

Прокапываем «ленту», подсыпаем песком, подстилаем рубероид и вяжем ленточную арматуру

Выставляем опалубку и заливаем бетон до нужного уровня. Не забываем вибрировать бетон во время заливки

Для выполнения гидроизоляции достаточно взять обычный рубероид и обернуть им ростверк. Этот наиболее дешевый вариант. Также можно воспользоваться битумной либо полимерной мастикой. На этом фундамент дома в виде ленты на сваях выполнен. В дальнейшем его надо будет лишь закрыть облицовкой и по необходимости утеплить.

После высыхания промазываем фундамент битумом и застилаем рубероидом

Готово — можно выкладывать стены

Разновидности обвязки

Если рассматривать расположение обвязочного пояса относительно поверхности почвы, различаются следующие виды обвязки:

заглубленную – погружается в землю так, чтобы верхняя поверхность находилась на едином уровне с грунтом;
повышенную – размещается на поверхности почвы;
высокую – приподнята над поверхностью на пятнадцать сантиметров и более.

Последний вариант рекомендуется применять на участках с пучинистыми почвенными составами. Заглубленный тип используется мало и лишь на малопучинистых грунтах.

По используемым материалам обвязки делятся на четыре группы:

швеллерная;
двутавровая;
лента из железобетонного монолита;
брусовая.

Обвязка металлом является более прочной, но монтировать ее сложно. Железобетонные ростверки по показателю надежности не уступают металлическим аналогам, сооружаться могут своими руками, но обладают большими трудозатратами. Следует добавить, что они увеличат строительные сроки, ведь бетону потребуется время до набора окончательной прочности.

Возводя частный дом из легких стройматериалов, в качестве обвязки рекомендуется использовать деревянный брус – прочный, недорогой и легкий в монтаже материал.

Порядок монтажа

Погружая сваи, следите за их центровкой

Для упрощения первого этапа погружения, рекомендуется подготовить прообраз скважины в точках установки свай. Лидерную проходку лучше выполнять ручным или механическим буром на глубину около полуметра.

Не обращайте внимания на утверждения, что это вызовет снижение несущей способности элемента, они не имеют отношения к реальности.

В тоже время подготовленный отрезок позволит надежно установить, отцентрировать и направить канал ствола, что иначе сделать очень сложно.

После чего можно начинать погружение свай любым выбранным способом. При этом необходимо контролировать

центровку ствола
вертикальность
глубину погружения

Бетонировать стволы свай не нужно

Центровка проверяется при помощи нити, натянутой между стойками обноски, соответствующей положению осевой линии стены дома, для удобства её можно сместить на половину диаметра ствола.

Вертикальность отслеживается в двух перпендикулярных направлениях отвесами, строительными уровнями, лазерными построителями плоскостей или геодезическими приборами. Глубина погружения определяется относительно выбранного репера при помощи водяного или лазерного уровня (построителя плоскостей), нивелира.

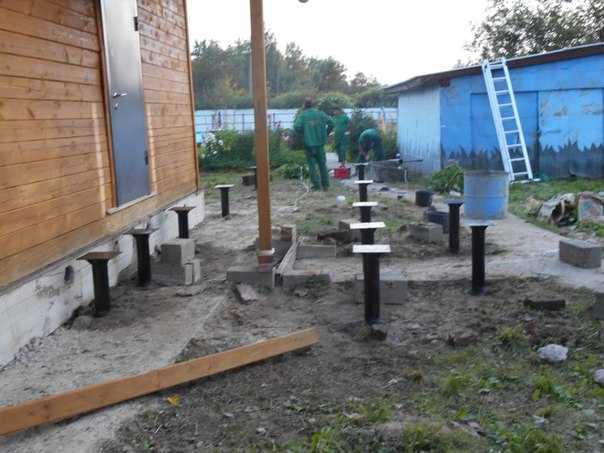

Завершив завинчивание одной из свай, переходят к следующей, пока не будут установлены все. Затем, проверяется отметка оголовков, при необходимости лишний металл срезается под уровень, на них навариваются башмаки для крепления ростверка или нижней обвязки.

Бетонировать стволы свай не нужно, это бессмысленно и не влияет ни на что. О том, как закручивают винтовые сваи дрелью, смотрите в этом видео:

На смонтированные опоры навариваются стальные балки ростверка или монтируются брусья обвязки. Фундамент дома на винтовых металлических сваях готов.

Не забудьте, что сварные швы и незащищённое железо грунтуется и окрашивается в несколько слоёв антикоррозионным составом.

Проведение расчётов

Теоретическая часть работы включает точный расчет количества винтовых свай и их несущей способности. Такими вычислениями занимаются проектные отделы строительных организаций. При желании простой расчет можно произвести самостоятельно. При этом необходимо руководствоваться нормативным документом СП 24.13330.

В ходе расчетов определяют расстояние между опорами по прямой, в точках стыковки стен, а также в местах, предназначенных для сооружения особых конструкций с повышенной нагрузкой (камина, печи, котла, лестницы).

Определение уровня заглубления свай

Чтобы узнать необходимую глубину ввинчивания опор, следует провести геологические изыскания. Если такой возможности нет, проводят пробное заглубление винтовой сваи. Параллельно пользуются прибором, контролирующим усилие закручивания.

В результате полевого теста удается определить глубину расположения плотного слоя, состав грунта, уровень подземных вод. При этом следует понимать, что полученные таким образом результаты имеют приблизительный характер. Поэтому для коррекции данных при расчетах используют поправочный коэффициент равный 1,6-1,7.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Как выглядит	Когда используется
Одиночные сваи	Служат для поддержки отдельных элементов. Часто применяются, когда нужно достроить что-либо к готовому зданию
Стандартный фундамент	Подходит под колонны, главные элементы здания
Свайные ленты	Находятся под стенами дома
Свайное поле	Применяется при возведении тяжёлых конструкций

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
К возведению дома можно приступать сразу после установки оголовка.
Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Устройство буронабивного фундамента

Схематическое изображение установки столба данным способом. Для возведения буронабивного фундаментного основания можно не применять спецтехнику. Вполне достаточно приобрести садовый бур. С его помощью в местах, предварительно рассчитанных и намеченных на грунте, необходимо пробурить скважины метровой глубины и диаметром 20 см.

Для увеличения площади фундаментной опоры на дне каждой скважины ломиком и саперной лопаткой можно сделать расширения, вынимая тем же буром грунт. Это позволяет увеличить несущую способность свайных основ раз в пять.

На дно каждой скважины засыпают и трамбуют гравий или щебенку.

Для одной сваи используют, как правило, 3 стержня диаметром 1,2 см. Эти стержни должны выступать над фундаментным уровнем примерно на 1дм. Концы потом войдут в балку, которая соединит сваи в фундаменте.

Конструкция винтовых свай

Винтовая свайная конструкция представляет собой полую металлическую трубу с приваренной на окончании лопастью, выполняющую роль бура.

Фотография винтовых свай

Вариант для зимнего монтажа имеет конструкционное отличие от несущих опор для летнего применения, в виде дополнительного усиления косого среза винтовой лопасти. Такое усиление исключает повреждения сваи в процессе ввинчивания в промерзшее грунтовое основание. Благодаря улучшенному конструктивному решению происходит быстрое разбуривание грунта, и свая надежно погружается в земляное основание. Анкерное строение свайной опоры позволяет фундаментной конструкции надежно закрепиться в грунте и в процессе зимнего пучения мерзлой почвы не позволяет ему выталкиваться наверх.

Процесс установки винтовых свай:

Забивной свайный фундамент

Забивной фундамент сооружается с применением железобетонных свай квадратного сечения с заостренным концом. Но они считаются менее надежными по сравнению с металлическими трубами, которые за счет наличия лопастей обладают лучшей устойчивостью.

Рисунок 8. Забивные железобетонные сваи

Особенности

Железобетонные сваи изготовляются в заводских условиях из качественного бетона с предварительным армированием. Они бывают разной длины, что позволяет сооружать забивной фундамент практически на любых почвах (исключение составляют скалистые), так как изделия погружаются на глубину залегания плотных несущих слоев.

Рисунок 9. Конструкция забивного свайного фундамента

Основные плюсы:

Устойчивость к неблагоприятным климатическим условиям.
Способность выдерживать вертикальные и горизонтальные нагрузки за счет качественного армирования железобетонных свай.
Минимальная трудоемкость устройства, поскольку погружение выполняется с привлечением спецтехники.
Небольшой объем земляных работ – для погружения не требуется предварительно делать скважины или копать траншеи.

Этапы монтажа

Последовательность устройства фундамента на забивных сваях:

Подготовка строительной площадки.
Разметочные работы.
Подготовка подъездных путей для спецтехники, которая будет производить забивку свай.
Забивка железобетонных опор ударным или вибрационным способом.
Фото 10. Процесс забивки свай
Монтаж ростверка.

Фото 11. Забивные сваи, обвязанные металлическим швеллером

Процесс забивки железобетонных свай показан в следующем видео:

Заключение

Как видите, в устройстве фундамента из винтовых свай есть немало вопросов, требующих профессионального решения. Например – расчёт отметки, на которую нужно заглублять сваи. При строительстве без проекта частные строители определяют длину свай приблизительно, по соображениям «пусть лучше будет больше, чем не хватит». Приглашённые на объект монтажники, перед которыми, опять же, нет никакой проектной документации, забуривают то, что им предоставили – остальное их не волнует.

Клиент при этом даже не знает, что глубина заложения свай определяется не только структурой грунта на участке, но и приложенным к ним крутящим усилием. В конечном итоге ошибки, вызванные банальным непониманием ситуации, напрямую влияют на несущую способность фундамента в целом.

Ещё немного внимания!
