Установка свайно-винтового фундамента

Стоимость установки винтовых свай

Работа по установке винтовых свай относится к разряду достаточно сложных. Поэтому целесообразно привлечение профессионалов к её выполнению. Стоимость услуг монтажной бригады будет зависеть от того, с какой техникой работают строители.

Ориентировочные цены представлены в таблице.

Цена закручивания сваи зависит от следующих параметров:

  • доставка;
  • длина сваи;
  • диаметр трубы;
  • количество и диаметр лопастей;
  • наличие оголовка;
  • вид техники.

Как видим, залогом правильно смонтированного винтового фундамента является правильная установка винтовых свай. Она предусматривает: соблюдение вертикального и горизонтального уровней, выдержку заданных промежутков между сваями, соблюдение предельных отклонений и т.п. Однако винтовой фундамент – это возможность продолжить строительство дома сразу после монтажа свай на надежном и прочном основании.

Как правильно установить буронабивные сваи

При бурении скважин под сваи используется ручной бур, если скважины должны быть шириной 300 миллиметров; если же нужны ямы шире хотя бы в 1,5 раза, придется воспользоваться электрическим или моторизированным буром. Специалисты именно его рекомендуют, и последовательность следующая:

  • С помощью рубероида и мягкой стальной проволоки делаются опалубки, диаметр которых такой же, как у скважины, и выше — на 20-30 сантиметров. Рубероид вверху сворачивают в 2-3 слоя и скрепляются проволокой. Можно использовать и готовые цементно-асбестовые трубы.
  • На дно насыпается песок и изготовленные «трубы» вставляются в скважины. Нужно внимательно следить, чтобы они возвышались на одинаковой высоте.
  • Внутрь опоры вставляется арматура. Она должна быть такой длины, чтобы на 30 сантиметров она была вбита в землю и настолько же выступала над опорой.
  • Перед тем, как установить арматуру, нужно убедиться, что она не тронута коррозией и покрыть составом, предотвращающим ее, например, эпоксидной смолой.
  • Заливается бетон внутрь и снаружи опоры. Тек же постепенно, как и в предыдущем случае. Если нет вибропресса, воздух «выпускают», протыкая пока еще жидкий бетон прутом в нескольких местах.

Несколько другой способ предполагает такие действия:

  1. Бетон заливается в трубу на треть.
  2. Приподняв опалубку сантиметров на 10, дают некоторому количеству бетона вытечь на дно, и с силой вдавливают ее: площадка, образовавшаяся внизу, прочно закрепит опалубку. Затем вставляется арматура, но так, чтобы она не выступала из столбов.
  3. Кода бетон будет залит до краев, вставляется специальная шпилька с резьбой так, чтобы она выступала на 30 сантиметров.

Виды винтовых свай

Виды свай

Винтовая свая относится к завершённому индустриальному изделию, полностью подготовленному для немедленного применения. Она состоит из центрального стержня или ствола диаметром от 50 мм и выше, в частном строительстве обычно ограничиваются использованием свай до 107 мм.

Толщина стенки трубы зависит от предъявляемых требований, распространены размеры от 3 до 6 мм, этого достаточно, чтобы возвести лёгкую постройку или установить под капитальное строение.

Нижняя часть сваи снабжена заострённой направляющей, верхний обрез служит для фиксации технологического оборудования или крепежей, в ней можно сделать отверстия или наваривать оснастку. Завершив работы, верхняя часть обычно срезается и на трубу ставят опорный столик для устройства обвязки.

Главным отличием винтовых свай от прочих является наличие лопастей, располагаемых чуть выше острия. Лучшим решением считают сваи, имеющие два ряда таких элементов, отнесённых друг от друга примерно на метр.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Определение длины и диаметра сваи

Планируя построить ленточный фундамент на винтовых сваях, следует определиться с длиной спиральной опоры и диаметром ее рабочей части. При правильно подобранных характеристиках винтовых опор свайно-винтовой фундамент обладает высокой нагрузочной способностью и является таким же надежным, как и тисэ фундамент.

Нагрузочная способность опор со спиральной рабочей частью зависит от величины площади контакта и определяется следующими рабочими параметрами:

  • длиной винтовой навивки и всей сваи;
  • наружным диаметром спиральной ленты.

От величины площади контакта зависит нагрузочная способность опор со спиральной рабочей частью

Габаритные размеры рабочей части спирально-винтовых опор определяются в зависимости от следующих факторов:

  • характеристик почвы на месте строительства;
  • глубины замерзания грунта;
  • концентрации минеральных примесей в почве;
  • уровня расположения твердых пластов;
  • сопротивления грунта завинчиванию опоры;
  • массы возводимого строения.

Длина сваи изменяется в зависимости от условий эксплуатации:

  • опоры с длиной 1-1,2 м устанавливают в районах с теплым климатом;
  • для средней полосы подойдут полутораметровые опоры;
  • сваи длиной более 2 м монтируют в северных районах.

Диаметр винтовой навивки определяется действующей на опору нагрузкой, передаваемой возводимыми конструкциями:

  • для облегченных и оградительных конструкции применяют сваи с наружным диаметром ленты 5-8 см;
  • устойчивость каркасных и деревянных зданий обеспечивают лопастные опоры диаметром 9-9,5 см;
  • надежность массивных построек обеспечивается усиленными сваями с внешним диаметром витка более 10 см.

Действующей на опору нагрузкой определяется диаметр винтовой навивки

Нагрузочные характеристики возрастают пропорционально увеличению наружного диаметра спиральной навивки:

  • спирально-винтовой элемент с диаметром несущей трубы 7,6 см и внешним размером витка 20 см способен воспринимать до тонны полезной нагрузки;
  • при увеличении диаметра ствола до 9 см, а также диаметра винтовой ленты до 25 см нагрузочная способность возрастает в 2 раза и достигает 2 т;
  • сваи, изготовленные из труб сечением 10,8 см, имеющие диаметр спирали 30 см, способны выдерживать усилие, составляющее 2,5 т.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

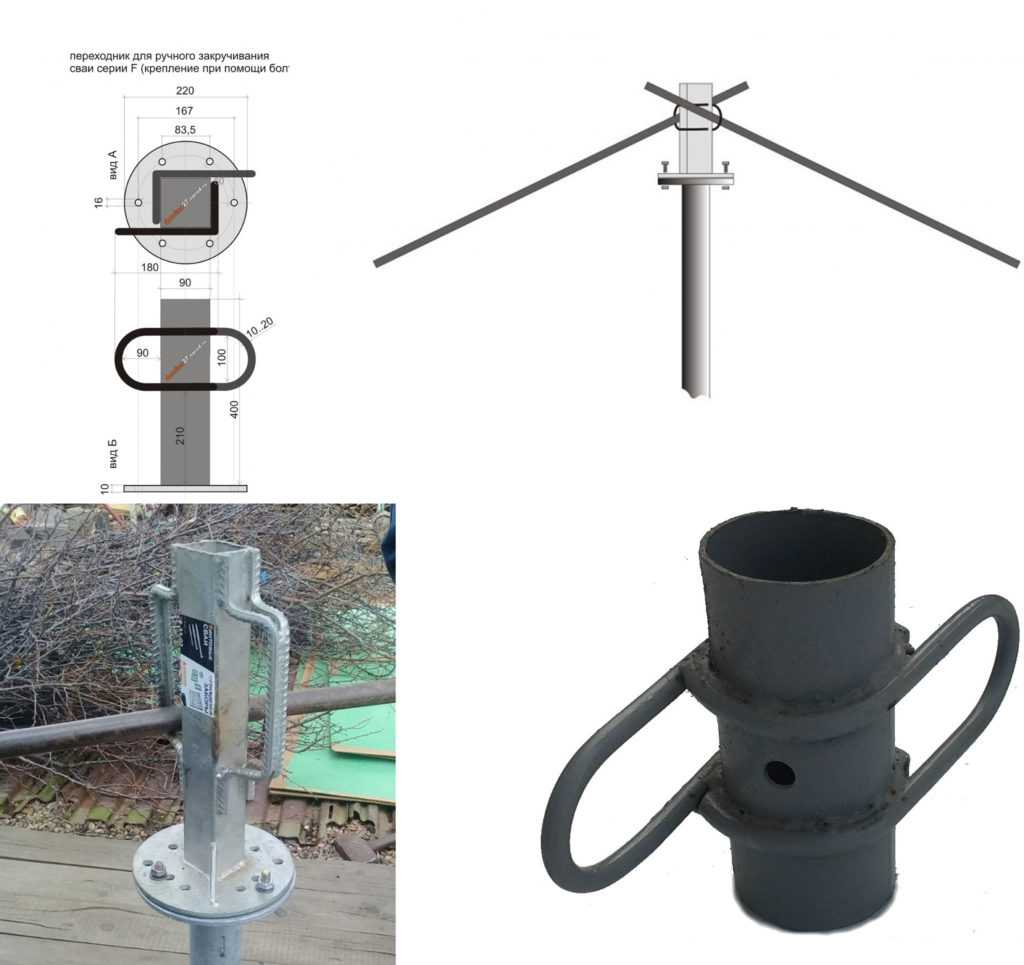

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

  • толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
  • рулетка, магнитный уровень;
  • лопата, лом, кувалда, молоток;
  • мел или маркер;
  • деревянные колышки или прутья арматуры;
  • болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

  1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
  2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
  3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
  4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
  5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
  6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
  7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Расчеты для свайного фундамента

Для того, чтобы не ошибиться при постройке здания на свайном фундаменте, необходимо заранее все рассчитать. Самое главное в расчетах — это несущая способность свай и вид грунта, на котором будет возведено здание.

При расчетах прочности фундамента требуется обязательно учесть некоторые параметры. К таким параметрам относятся вид почвы для строительства и вид свай. А так же несущая способность свай в зависимости от прочности почвы.

Обязательно учитывать необходимо расположение грунтовых вод и возможное промерзание почвы. Кроме того, несущая способность зависит от габаритов строения.

Виды винтовых свай для фундамента

Кажущаяся на первый взгляд простота изготовления фундамента из свай таит в себе сложность их выбора. Главный критерий – диаметр. Естественно, и выдерживаемая нагрузка также зависит от этого показателя.

Для безошибочного выбора диаметра предварительно требуется определиться с типом строения. Что это будет – каркасный дом для постоянного проживания с несколькими комнатами и мансардным этажом или небольшое дачное строение облегченного типа.

В зависимости от ожидаемой нагрузки, расчет которой делают при составлении проекта дома, и выбирают диаметр свай

Кроме этого, следует брать во внимание породу грунта на участке строительства. Сыпучесть и мягкость песчаной породы компенсируют лишь опоры максимального диаметра

Полезное: Рассчитываем фундамент для каркасного дома

Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков

Это обстоятельство важно при учете увеличения нагрузки на кровлю и всю конструкцию в целом в случае обильного снегопада

Кроме разницы в диаметре, винтовые сваи разнятся в зависимости от используемых при их изготовлении типов наконечников. Различают наконечники сварного и литого типов.

Монтаж своими руками. Пошаговая инструкция

При создании свайно-винтового фундамента под дом последовательность работ имеет строгую очередность.

Свайный фундамент под дом, подготовка

Свайно-винтовой фундамент может быть создан на неровном рельефе, не требующем предварительного выравнивания. Его можно использовать при строительстве на склонах.Подготовительные работы сводятся к очистке участка от кустарников, растений и иных мешающих предметов.

Производим разметку, отмечая места установки свай колышками. На точках установки делаются углубления до 30 см, для облегчения входа лопастей в грунт.

Рекомендую плодородный слой удалять, так как он создает сильное сопротивление из-за наличия корней и прочих препятствий.

Подготовка земли под свайный фундамент

Погружение свай

При наличии мягкого грунта возможен ручной монтаж, в ином случае механическим способом. При ручном погружении максимальный диаметр стволов 8,7 см. Самые часто используемые сваи с диаметром 10,8 см. При машинном способе получается более качественный монтаж свай, сохраняя определенный угол, усилие завинчивания и глубину. Механический способ позволяет работать со сваями до 15,9 см. данного размера хватает для постройки дома достаточно большого размера.

Погружение свай осуществляется на заданную глубину. При достижении нужной величины сцепления с грунтом свая начинает вращаться с большим усилием, или вовсе прекращает вращаться. В таком случае останавливаем вращение, иначе сварка может не выдержать, лопасти отвалятся, и свая не будет выполнять свою задачу.

Внимание!!!

При работе с винтовыми сваями запрещается делать реверс (выкрутить ствол назад). Это приведет к ослаблению сцепления лопастей с грунтом и исключает возможность повторного погружения свае в этом же месте.

Свайный фундамент под дом, обвязка

Итак, установили все сваи, что же дальше? Теперь начинаем процесс подрезки. Подгоняем высоту торчащих свай к одному уровню, образуя ровную горизонтальную поверхность. Для этого используем лазерный уровень с функцией построения плоскостей на нужной высоте и обрезаем трубы.

После процесса подрезки сваи заполняют бетоном, тем самым повышая их прочность.

Дальше производим монтаж ростверка (обвязки) – пояса, который соединяет все сваи в одну систему. Обрезанные сваи накрываем оголовками с горизонтальными площадками, на которые устанавливаются деревянные или металлические балки.

Важно!

Бывают случаи, когда ростверк и обвязка не одно и тоже. Обвязку выполняем ниже уровня монтажа ростверка и соединяем между собой все сваи, получается система схожая на решетку. Используем металлические отрезки швеллера, приваренные к стенкам стволов.

Обвязка

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Ошибки и правила закручивания свай

Опытные монтажники называют ряд ошибок, с которыми могут столкнуться, желающие завинтить винтовую сваю своими руками. В частности:

  • вывинчивание сваи. Когда свая сильно отклоняется или упирается в твердый предмет, застройщики зачастую вывинчивают ее и закручивают повторно в то же место. Опытные монтажники утверждают, что в рыхлом грунте несущая способность сваи падает. Следует сместить место установки на несколько сантиметром и закручивать сваю в плотный грунт;
  • игнорирование этапа бетонирования сваи. Бетон не придает устойчивости сваи, поэтому многие частники одевают оголовок на верхушку сваи сразу после ее обрезки. Но, бетон позволяет исключить поступление воздуха во внутреннюю полость сваи, и таким образом исключить появление коррозии, и продлить срок службы опоры;
  • установка сваи под углом. Контролировать соответствие уровню по вертикальной оси необходимо с первого витка закручивания. Не стоит думать, что в дальнейшем уровень можно легко исправить;
  • углубление под установку сваи. Чтобы упростить себе работу, возникает соблазн сделать углубление под сваю садовым буром. Однако такой подход существенно снижает несущую способность сваи, т.к. она не будет плотно вкручена в почву;
  • остановка закручивания после упора в твердый предмет. Недостижение заданной глубины чревато потерей несущей способности сваи. Не допустить этого можно путем извлечения твердых предметов (чаще камней) из почвы и повторное вкручивание сваи;
  • остановка на расчетной глубине, если свая еще закручивается. В расчетах сложно все предусмотреть. В случае если свая продолжает движение после достижения заданной отметки, ее рекомендуется нарастить и продолжить закручивания до достижения плотных слоев грунта.

Подготовка площадки и разметка

Малый диаметр опорной стойки предъявляет требования к точности установки.

Смещение центра сваи относительно проектного положения не должно превышать полутора сантиметров в поперечном направлении.

При большом отклонении возникает эксцентриситет на уровне ростверка или оголовка, для компенсации которого могут потребоваться дополнительные мероприятия.

Учтя эти обстоятельства, нужно максимально внимательно отнестись к выносу в натуру центров опор. Лучшим решением является применение лазерного геодезического оборудования, гарантирующего высочайшую точность.

При возведении строений свыше одного этажа и фахверковых домов следует применять именно этот метод, несмотря на дополнительные затраты. В простых случаях разбивку допустимо выполнять, используя ручной измерительный инструмент, ряды которого пополнились недорогими и эффективными лазерными дальномерами.

Перед работой заготавливают минимум 8 пар прочных деревянных стоек и необходимое количество ровных досок длиной около метра, которые понадобятся для устройства обноски. После чего определают базовую линию, соответствующую одной из осей дома. На базовой линии закрепляется начальная точка, означающая перекрестье внешней продольной и поперечной оси. Подробнее о свайном фундаменте смотрите в этом видео:

От него откладываются расстояния согласно проекту вдоль каждой оси и закрепляются остальные угловые точки. Напротив пересечений, с удалением в 3 — 5 м забиваются стойки обноски, и нашивается поперечная доска. Линии выносятся на горизонтально установленную доску, фиксируются отметкой или гвоздём и вывешиваются разметочной нитью. Таким образом, обозначаются все основные оси. Затем, вдоль осей отбиваются расстояния между центрами свай и закрепляются метками.

Возведение каркасных конструкций

Перед утеплением цоколя стоит выбрать метод возведения каркаса винтового фундамента. На сегодняшний момент используются два метода:

  1. Сооружение стенки, используя для этого кирпичи. Для этого предварительно стоит вырыть небольшую траншею для фундамента. В данное углубление в почве стоит положить арматуру и залить соответствующим бетон. Цокольный этаж уже вследствие этого станет более теплым и комфортным для проживания. Как только раствор застынет, можно возводить стенку. Она не должна быть большой – достаточно лишь небольшой конструкции в половину кирпича.
  2. Монтаж направляющих их металла, на которых впоследствии будут установлены декоративные панели. Непосредственно на сами винтовые сваи стоит прикрепить металлические конструкции. Это можно сделать, как при помощи сварочного аппарата, так и обычными болтами. На данный каркас можно монтироваться сайдинг, панели или же профнастил. Их закреплять стоит либо предусмотренными для этого деталями, либо же обычным строительным клеем. Это зависит от конструкции самого материала. На угловых частях домов стоит установить элементы, которые закрывают стыки, и капельники.

Любой из вышеперечисленных способов требует дополнительного обустройства вентиляционных отверстий. Они должны быть для того, чтобы деревянные дома не подвергались скоплению под их полами влаги. Другие типы сооружений не так резко реагируют на капли жидкости, но на них она тоже не самым благоприятным образом влияет.

Способы установки винтовых свай

Существует два основных способа монтажа свайно-винтового фундамента. Это:

  1. Ручной.
  2. Механизированный.

На выбор способа установки свай под фундамент влияет несколько важных факторов, если не считаться с ними, то основание постройки будет ненадежным. Перед монтажом необходимо учесть:

  • Характеристику грунта – параметры его плотности и каменистости.
  • На каком расстоянии от поверхности земли залегают грунтовые воды.
  • На каком расстоянии от участка находятся коммуникационные магистрали.
  • Количество и время эксплуатации сооружений, расположенных поблизости.
  • Пожелания будущих владельцев дома.

Ручная установка свайно-винтового основания

Установка винтовых свай вручную необходима тогда, когда специальная техника не может подъехать на место строительства. Кроме того, техника не используется при малом объеме работ, например, если необходимо закрутить не более 10 винтовых свай, имеющих небольшой диаметр. В этом случае применение техники увеличит материальные расходы. Также не разрешается использование техники для завинчивания свай при соблюдении режима «тишины» и заповедных зонах.

Плюсы ручной закрутки винтовых свай

Ручной способ закрутки винтовых свай имеет большое достоинство: относительную дешевизну работ, поскольку не тратятся денежные средства на аренду техники. Монтаж фундамента производит бригада из трех физически сильных мужчин, которые используют простые приспособления: лопаты, кувалды и уровень, рычажные ключи либо трубы, которые помогут заворачивать стержни.

Минусы ручной установки винтовых свай

К недостаткам ручной установки винтовых свай относятся:

  • Опоры могут быть критически отклонены от вертикальной плоскости.
  • Винтовые сваи могут быть закручены не до конца, поскольку для этого может не хватить человеческих физических сил. В этом случае глубина фундамента не будет иметь необходимую величину.
  • Фундамент строения обустраивается на небольшой территории.
  • Используются сваи с максимальным диаметром 108 мм.

Этап ручной закрутки винтовых свай своими руками

Во время ручного закручивания винтовых свай своими руками, используют специальный бур, просверливаются отверстия, у которых должен быть нужный диаметр. Лунки делают с помощью обычной лопаты. В них вставляются сваи. Затем необходимо замерить правильное вертикальное положение и начинать закручивать, пока свая не достигнет отмеченного уровня.

Чтобы закрутить сваю, необходим металлический стержень или лом. Он вставляется в технологическое отверстие несущего элемента, а затем на него надевается усиленная труба. Эта конструкция затем вращается по часовой стрелке до тех пор, пока свая не окажется на нужном уровне. Вращают два человека, а третий с уровнем в руке проводит постоянный контроль вертикальности.

После установления всех элементов они выравниваются по высоте. Лишнее, все, что выступает над отметкой, которая определяется с помощью оптического дальномера или простой проволоки, обрезается. Для придания большей надежности фундаменту будущего дома производят его усиление – заливают бетонный раствор. Когда раствор застынет, привариваются оголовники. Каждый шов от сварочного аппарата необходимо обработать средством против коррозии.

На установку винтового фундамента вручную уходит не очень много времени – каждая свая вкручивается максимум полчаса. Опоры заглубляются минимум на полтора метра, поскольку в противном случае они будут стоять непрочно при замерзании или оттаивании грунта.

Подготовка к монтажу свайного основания

Устанавливать винтовые сваи своими руками достаточно сложно и тут потребуется помощь нескольких человек

Устанавливать винтовые сваи своими руками достаточно сложно и тут потребуется помощь нескольких человек. Перед началом работ, необходимо приготовить нужный инструмент и дополнительные материалы, среди которых:

  • подробный план установки свай на местности с указанием точных размеров;
  • деревянные колья и толстая нить для разметки участка;
  • магнитный уровень. По сути это тот-же пузырьковый уровень, только с возможностью его установки на сваю при её вкручивании для контроля ровности установки;
  • водяной уровень для контроля высот, если участок имеет существенные перепады или идёт под уклоном;
  • лом для вставки его в технологическое отверстие сваи при её вкручивании;
  • рулетка не менее 25 метров;
  • металлические трубы длиной от 1,5 до 3 метров в зависимости от типа грунта, которые будут использованы в качестве рычагов для закручивания свай в ручную;
  • маркер для установки отметок на сваях;
  • болгарка для обрезки лишних участков трубы при выставлении горизонтального уровня для нижней обвязки.
