Удобный вариант свайного фундамента для строительства на ограниченном пространстве

Что такое свайно-ростверковый фундамент

Чтобы более детально понять, что такое свайно-ростверковый фундамент, следует вспомнить устройство классического свайного фундамента. Это несущая конструкция, представленная определённым количеством свай, заглубленых в землю. Сваи заглубляются по периметру и площади будущего строения с некоторым шагом, который высчитывается исходя из проектной нагрузки.

Для обвязки свайного фундамента используется ростверк из деревянного бруса

Главный недостаток свайного фундамента — это плохое распределение нагрузки между опорами. Поэтому этот вид несущего основания используется только для небольших бревенчатых и каркасных построек.

Благодаря жёсткой связи между опорами нагрузка, оказываемая на фундамент, распределяется более равномерно. Это даёт возможность использовать свайный фундамент ростверкового типа для постройки строений из блоков и кирпича.

Как работает ростверк

Ростверк — это верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен строения на опоры в виде свай. Несущие элементы в свою очередь передают нагрузку в грунт.

Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта

По сути, основная задача ростверка — это объединение свай в единое сооружение, что значительным образом улучшает распределение нагрузки, предотвращает просадку отдельных свай в грунт, снижает риск повреждения несущих стен и других конструктивных узлов строения.

По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые фиксируются между собой при помощи сварки. В основном сборный ростверк применяется для нежилых построек, рассчитанных на 15–20 лет эксплуатации.

Монолитный ростверк представляет собой более цельную и прочную конструкцию, для изготовления которой используются различные материалы. Например, популярным типом монолитного ростверка является железобетонная лента. Иногда этот тип ростверка также именуется ленточным из-за некоторого сходства с одноимённым видом фундамента.

Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см

В зависимости от положения конструкции относительно грунта можно выделить следующие типы ростверка:

  • висячий — располагается над поверхностью земли на расстоянии 10–15 см и более;
  • наземный — ростверк лежит на поверхности земли без заглубления в грунт;
  • заглубленный — нижняя часть ростверка располагается ниже уровня грунта и опирается на песчано-гравийную подушку.

При возведении жилых строений наиболее часто используется висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания из особо пучинистых типов грунта.

Наличие пустоты между грунтом и полом строения позволяет подполу постоянно проветриваться, что снижает уровень влажности в помещениях дома или бани. Наземный и заглублённый ростверк применяется при постройке малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.

Изготовление свайного основания своими руками

Последовательность действий по сооружению свайного основания:

Прежде всего понадобится выполнить разметку контура основания.

Далее нужно удалить плодородный слой и почву из траншеи на глубину, которая соответствует толщине ростверка.
Выполняется сооружение опалубки.
По периметру конструкции с шагом в 2 м нужно сделать ямы с помощью садового бура. Диаметр скважин — 120—150 мм. Глубина отверстия должна быть больше уровня промерзания земли. Минимальное значение составляет 1500 мм. В нижней части скважину следует расширить до 350 мм в диаметре. Высота расширения — 300 мм.

После этого в яму нужно засыпать песок. Высота слоя — 5 см. Далее засыпку нужно утрамбовать.
В полученное углубление понадобится вставить оболочку из рубероида по заданной толщине опоры до начала расширения.

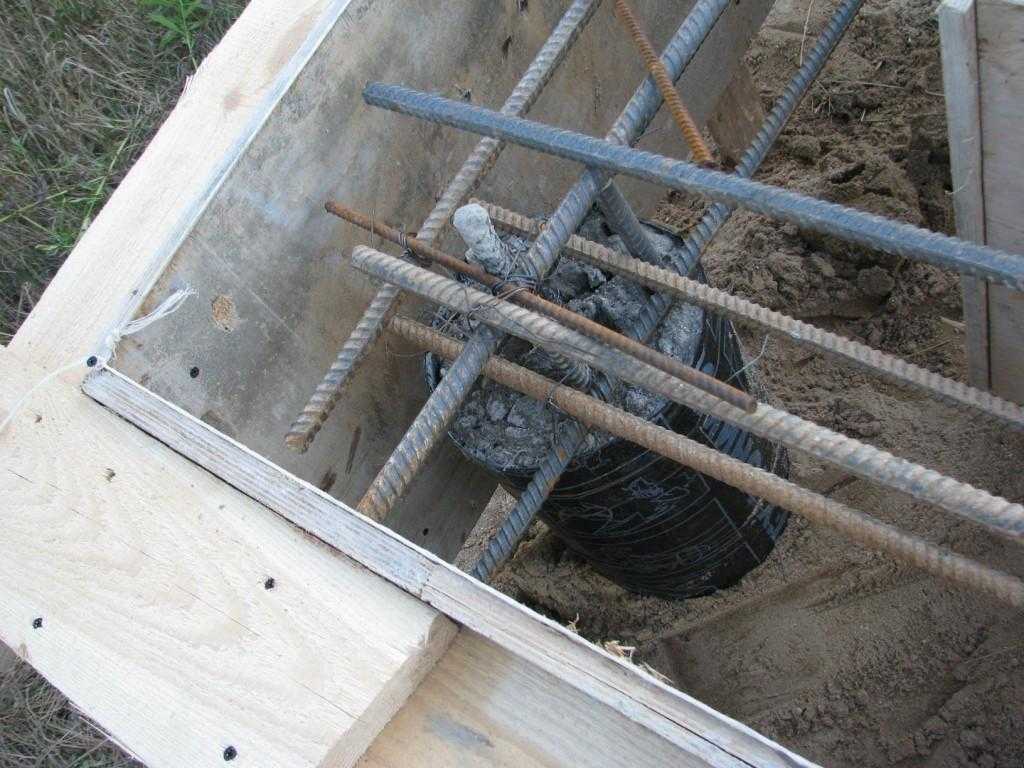

Выполняется монтаж каркаса из прутьев. Его можно соорудить из армирующих стальных прутьев. Между собой детали следует скреплять с помощью сварочного устройства, пластмассовых хомутов или стальной проволоки

Важно позаботиться о том, чтобы силовые прутья выступали за верхнюю часть столба. После этого каркас ростверка понадобится соединить с опорами основания. После этого производится заливка бетонного раствора

После этого производится заливка бетонного раствора

Смесь может быть готовой или её можно приготовить самому. Воды в составе должно быть не больше 70% от массы цемента.

Бетонный раствор нужно утрамбовывать при помощи электрического вибратора. Если его нет, можно использовать железный прут или трамбовку из дерева, диаметр которой не должен превышать размеры каркаса из металла.
Через 2,5 часа после выполнения работ открытую поверхность строительной смеси и опалубку ростверка нужно пролить водой. Чтобы бетон застывал постепенно, его нужно накрыть плёнкой из полиэтилена.

После этого понадобится соорудить и установить ростверк.

Монтаж ростверка

Конструкцию нужно приподнять над почвой. Это позволит исключить утечку тепла из помещений через землю. На опорах можно соорудить монолитный ростверк. Методика его сооружения схожа с устройством ленточного основания.

Пошаговое руководство:

  1. Прежде всего понадобится сформировать опалубку. Щиты из дерева или ДСП листы нужно прочно скрепить между собой.

  2. Допускается использование несъёмной опалубки, которая будет служить и слоем для теплоизоляции.

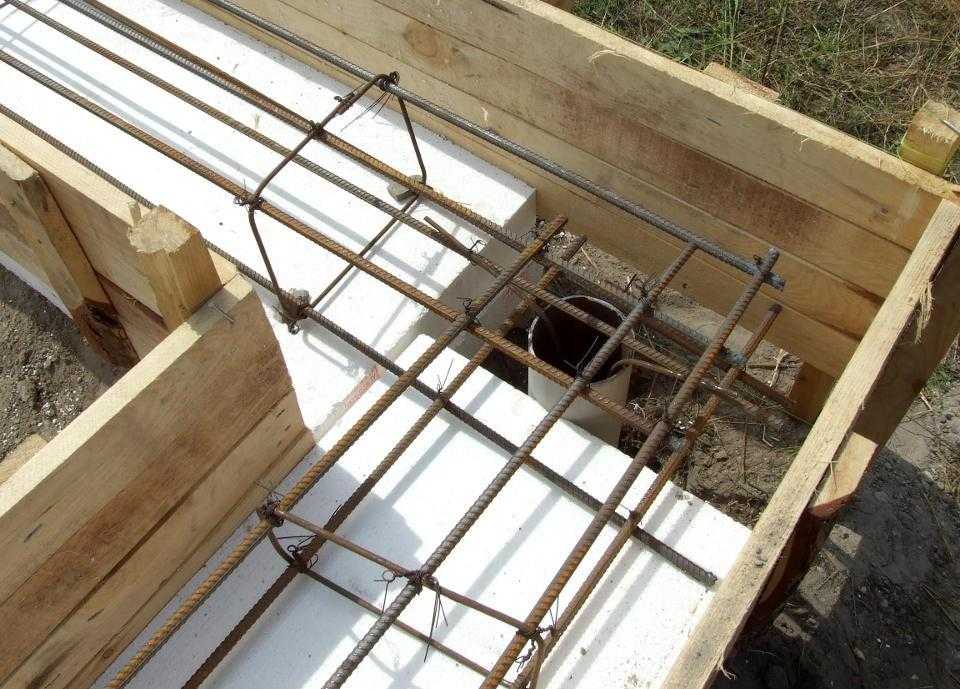

  3. Внутри опалубки понадобится сделать металлическую армирующую конструкцию. Каркас изготавливается из прутьев. Понадобится сделать 2 горизонтальных яруса, после чего упрочнить их внутри перемычками по горизонтали. Друг с другом детали скрепляются с помощью вертикальных перемычек.

  4. Когда опалубка и силовой каркас будут сформированы, понадобится выполнить заливку бетонной смеси. В процессе заливки бетон нужно уплотнять вибратором или простой трамбовкой.

Свайный фундамент будет готов приблизительно через 15–30 дней.

После распалубки понадобится выполнить гидроизоляцию основания. Сделать это можно несколькими методами:

  • пропитка пенетрирующим средством (срок службы такой же, как и у бетонных конструкций);
  • использование битумной мастики (вариант является бюджетным, срок службы — 15–30 лет);
  • монтаж рулонных материалов в несколько слоёв с герметизацией стыков (срок службы — 30–50 лет).

Рекомендуется использовать пропиточную гидроизоляцию или комплекс мероприятий, состоящий из обмазки мастикой и монтажа материалов в рулонах.

Отмостка

Любой фундамент требует отмостки с уклоном в 4–7° от частного дома наружу. Конструкция позволяет отводить воды после дождя или растаявшего снега под ростверком. Чтобы стоки не повредили почву, прилежащую к отмостке, в её внешний периметр нужно интегрировать дождеприёмники и лотки, которые будут перемещать жидкость в ёмкость под землёй.

Чтобы снизить силы пучения под ростверком, которые оказывают выдергивающие нагрузки на опоры, отмостку надо утеплить на глубине 50–60 см. Для этого на дно ямы нужно уложить пенополистирол. Отмостка должна быть на 7–9 см шире скатов крыши, чтобы в случае переполнения ёмкостей водостока кровли жидкость не разрушила плодородный слой.

Рекомендуемая ширина отмостки — 0,8–1 м.

Отмостка свайного фундамента может быть выполнена из бетона

Её можно изготовить из таких водонепроницаемых материалов:

  • тротуарная плитка;
  • стяжка из бетона толщиной в 6 см;
  • ПВХ плитка.

Если есть желание сэкономить, можно использовать сухую смесь из асфальтобетона. Её следует уплотнить трамбовкой.

Разновидности

Ленточный фундамент разделяют на типы: по глубине размещения, по виду конструкции, а также по способу технической реализации. Разновидности отличаются по стоимости, по несущей способности и выбираются исходя из условий эксплуатации.

Глубина заложения

Глубину заложения выбирают в зависимости от типа почвы, веса здания, уровня грунтовых вод. Выделяют три разновидности:

  • Заглубленный;
  • Мелкозаглубленный:
  • Незаглубленный.

В индивидуальном жилищном строительстве чаще всего используется закладка на небольшую глубину.

Как рассчитать глубину заложения

Создание надежного основания невозможно без учета геологии, климата, особенностей проектируемого сооружения. Расчет проводится на основе следующих сведений:

  • Глубина залегания грунтовых вод;
  • Характер грунта – глинистый, болотистый, песчаный или иной;
  • Глубина промерзания почвы;
  • Вес здания;
  • Наличие подвала;
  • Изменение температуры в течение года.

Вычисления требуют определения многих параметров, а также учета требований строительных норм и правил: СП 22.13330.2011, СНиП 23-01-99. Характеристики определяют по сводным таблицам.

Глубина промерзания грунта по городам

Таблица 1. Величина промерзания почвы, регион – Московская область

Тип грунта Промерзание, в зависимости от средней температуры внутри здания, м
0°С 10°С 20°С
Песчаный 1,3 1,01 0,82
Супесь 1,21 0,94 0,67
Глинистый 1 0,78 0,56

Чтобы выполнить грамотный расчет, следует воспользоваться одним из многочисленных онлайн-калькуляторов, представленных в интернете, либо обратиться в строительную фирму.

По принципу устройства

Ленточный фундамент представляет собой слой железобетона, расположенный по периметру здания. В отличие от плитного, устанавливается только под несущими стенами. Обычное ленточное основание обустроить не сложно, оно широко применяется в малоэтажном строительстве.

Схема устройства ленточного фундамента

В особо сложных случаях используется ленточно-свайный фундамент. Он необходим при большом весе дома. А также, когда сооружение возводится на слабых, пучинистых грунтах. Сваи позволяют опереть здание на глубинные слои почвы, которые не подвержены промерзанию.

По техническому исполнению

Есть три вида ленточного фундамента, отличающихся по способу выполнения: сборный и монолитный. Сборный составляют из отдельных блоков, иногда применяют кирпичи. Наличие швов делает конструкцию более слабой, чем другие виды оснований.

Готовый фундамент с цокольными рядами кирпича

Монолитный является самой прочной и долговечной разновидностью, стоимость его также получается выше. Чтобы сэкономить, делают комбинированное основание. Подземная часть заливается бетоном, а цоколь изготавливается из кирпича.

Виды свайно-ростверковых фундаментов по способу погружения в грунт

Свайно-ростверковый фундамент – фото

Набивные

Могут быть бетонными или железобетонными, для повышения устойчивости арматура может предварительного напрягаться.

Преднатяженная арматура позволяет существенно увеличить трещиностойкость конструкций, так как внутри нее арматура натянутая, как струна

По инженерной конструкции бывают с открытым или закрытым нижним концом. Преимущества – несколько ниже себестоимость изготовления, возможность быстрого реагирования на изменение первоначальных технических условий. Процесс установки: в земле просверливаются отверстия заданного диаметра и глубины, в отверстие ставится обсадная труба из металла или бетона, опускается арматура (для армированных свай) и полость заливается бетоном.

Забивные

В землю забиваются готовые железобетонные сваи. Такой метод устройства зданий может использоваться в зонах вечной мерзлоты. В качестве специальной техники применяются вибропогружатели, копры, гидравлические сваевдавливающие агрегаты. Выбор конкретной техники зависит от характеристик грунтов, показателей свай и глубины забивания. По виду бывают квадратными, круглыми и трапецеидальными. Могут иметь дополнительные опорные кольца – значительно увеличиваются несущие характеристики и надежность.

Винтовые

Винтовые сваи

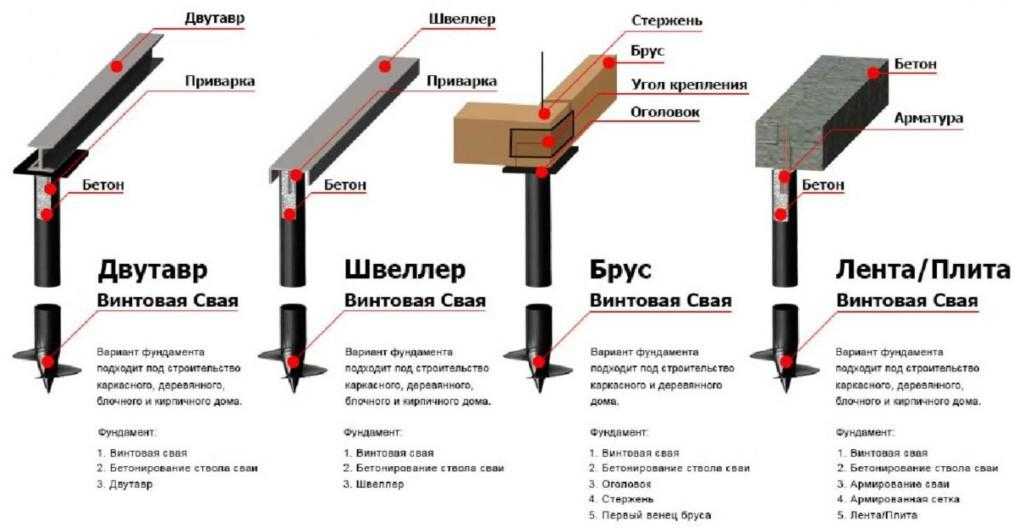

Ростверк на винтовых сваях

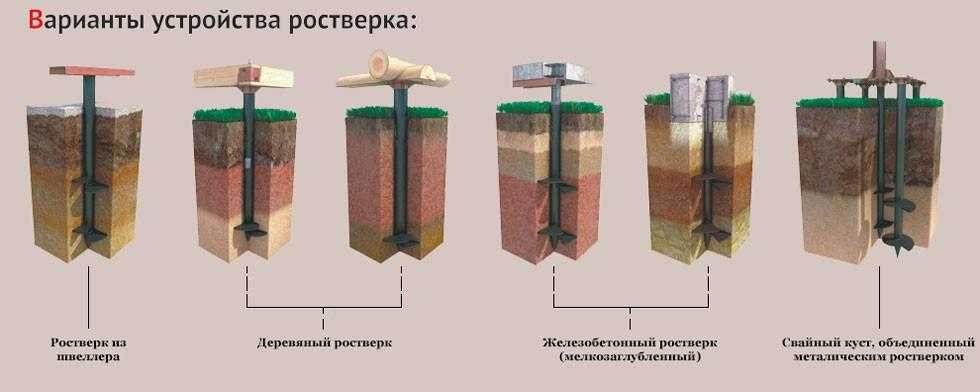

Варианты устройства ростверка

Довольно новый вид фундаментов, имеют много различных вариантов

Отличаются неплохими эксплуатационными характеристиками, в последнее время пользуются заслуженным вниманием различных застройщиков. Могут устанавливаться на всех типах грунтов, для каменистых участков используются винтовые сваи с особо прочными наконечниками

Виды винтовых свай

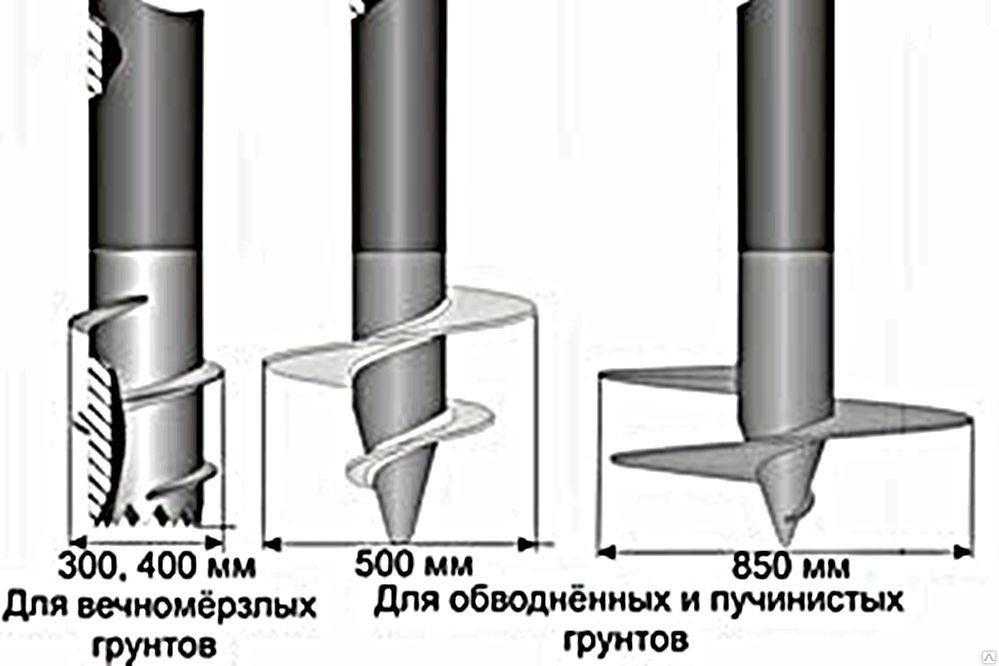

Виды винтовых свай для различного грунта

№№ Винтовые сваи со сварным наконечником №№ Винтовые сваи с литым наконечником
1 для каменистых грунтов (двойные лопасти для максимально надежного сцепления с грунтом и предотвращение перекоса сваи) 1 для обводненных и талых грунтов (среднего размера лопасти, гарантирующие легкое проникновение в грунт без риска его разрыхления)
2 ля малоэтажного строительства c наконечником открытого типа (стандартная свая, имеющая крупные лопасти, отлично подходит для обычных грунтов, обеспечивает очень надежное закрепление наконечника в грунте) 2 для вечномерзлых грунтов (лопасти небольшого размера для быстрого введения в грунт без риска перекоса)
3 для малоэтажного строительства с наконечником закрытого типа (стандартная свая, имеющая крупные лопасти, подходит для любых грунтов) 3 для малоэтажного строительства (стандартная свая, имеющая крупные лопасти, отлично подходит для обычных грунтов)

Виды и краткие характеристики металлических винтовых свай

Конструкция винтовой сваи представляет собой полую трубу, острый наконечник и одну или несколько лопастей. Длина винтовых свай может увеличиваться за счет наращивателей – есть возможность достигать плотных глубоко лежащих слоев грунта.

Составные винтовые сваи

По виду наконечников бывают сварными (нижняя рабочая часть приваривается к трубе) или литыми – все элементы отливаются одновременно. Первый вариант более дешевый, но уступает по физическим характеристикам второму варианту. По конструкционным особенностям сваи могут быть нескольких видов.

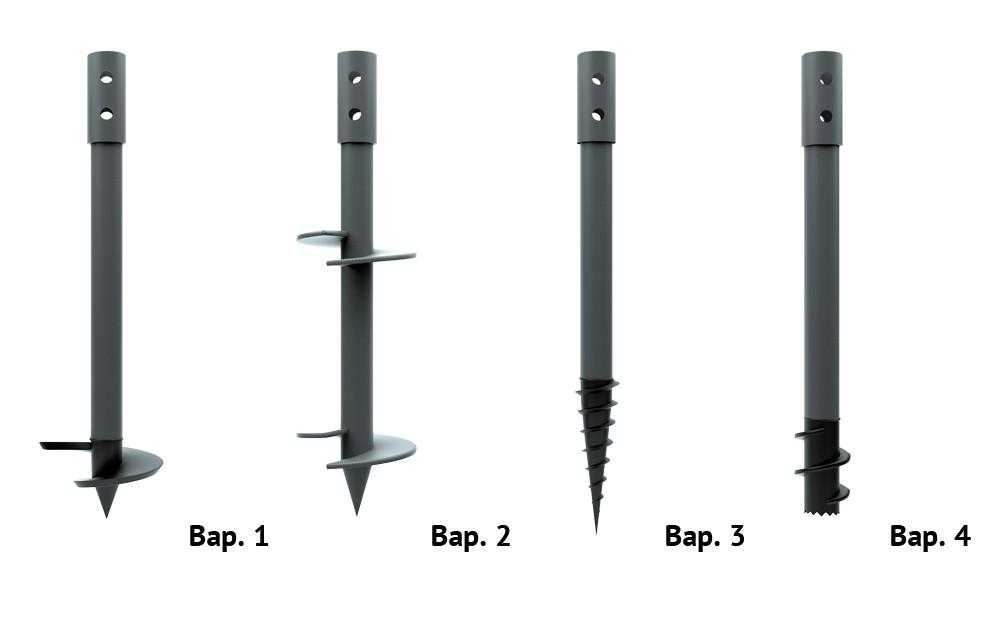

Виды винтовых свай

  1. Однолопастные (вариант №1). Устаревшего образца, имеют только одну упорную лопасть. За рубежом такой тип уже давно не производится, в нашей стране ее до сих пор продолжают изготавливать небольшие частные предприятия. По несущим характеристикам занимают последнее место среди всех остальных видов, рекомендуется использовать только под сверхлегкие бани.
  2. Многолопастные (вариант №2). Отличаются значительно улучшенными эксплуатационными характеристиками, могут выдерживать вес тяжелых строений. Для строительства бань оптимальный вариант. Одна (нижняя) лопасть с переменным диаметром – облегчается процесс вкручивания, все остальные имеют постоянный диаметр.
  3. Узколопастные (вариант 3). Специальные сваи для каменистых и очень твердых грунтов. Уменьшенный диаметр лопасти позволяет снизить крутящий момент во время вкручивания, а величины диаметра лопастей вполне достаточно для надежного упора на твердых грунтах.
  4. Для сооружения винтовых свайных фундаментов в районах Крайнего Севера (вариант 4). Наконечник имеет специальную фрезу из особо прочных легированных сталей, лопасти уменьшенного диаметра. Применяются только в зонах вечной мерзлоты. Имеют высокую стоимость. Труба для сваи прокатывается из марок сталей с увеличенным содержанием углерода. После проката обязательна термическая обработка для повышения физических характеристик прочности.

Какие сваи использовать

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

  • Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника.

  • Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
  • Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
  • Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную.

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

  • висячие;
  • сваи-стойки.

Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Монтаж и заготовка под ростверк

Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.

Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается. Для ростверка делается опалубка, по всему периметру сваи. Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции. В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.

Используемые материалы

Ростверк классифицируют по исходному материалу. Выделают:

  • легкие (дерево);
  • тяжелые (металл, бетон).

Схема всех элементов фундамента-плиты

Для создания легких конструкций используют древесные породы. Древесный тип предусматривает обязательные мероприятия по защите от различных вредителей и влаги.

Серьезные конструкции предполагают использование надежных материалов, таких как железобетон или армированный бетон. Это самый оправданный вариант ростверка. Он прочный и делается прямо во время основной стройки, что помогает снизить его стоимость.

Использование металлического типа крайне редко. Популярность такого варианта угасает из-за его высокой стоимости, низкой практичности и сложной установки. Его использование предполагает специальную обработку, что увеличивает стоимость в несколько раз.

Устройство простого основания и технология строительства для частного дома

Рекомендуется геодезическое инспектирование и расчёты доверить профессионалам. Фундамент можно изготовить и самостоятельно в строгом соответствии с проектом.

Проектирование и расчёт

Самостоятельное возведение фундамента начинается с проектирования и расчёта:

  • выясняют тип грунта;
  • определение расположения водоносного слоя;
  • рассчитывают площадь подошвы основания;
  • делают расчёт нагрузок от строения;
  • вычисляют глубину, ширину и высоту ленты.

Минимальная глубина ленты для тяжёлых зданий вычисляется по формуле:

Обычно застройщики подстраховываются и увеличивают это значение ещё на 30 см. Расчёт стоимости материалов можно произвести здесь.

Монтаж поэтапно

Перед началом работ следует запастись необходимыми материалами для текущих производственных этапов. Бетонный раствор заказывают готовый или делают самостоятельно, в таком случае надо запастись щебнем, песком и цементом.

Для расчёта выбора марки бетона проще всего воспользоваться калькулятором.

Возведение основания производится в следующем порядке:

  • После расчистки участка выполняется разметка, и производятся рытье траншеи. Выполняется разметка участка с помощью колышек, рулетки и бечевки.

    Один из колышков должен соответствовать внешней поверхности фундаментной ленты, второй — внутренней. При сооружении мелкозаглубленного фундамента можно обойтись лопатой.

    Для заглубленного целесообразно использование экскаватора с дальнейшим ручным выравниванием углов.

  • Дно траншеи выравнивают с помощью песка и мелкого гравия. Тщательно утрамбовывают, проливая водой. В регионах с морозными зимами укладывают утеплительный материал, предохраняющий от пучения. Поверх подушки укладывают горизонтальную гидроизроляцию.
  • Выставляется опалубка. Если грунт очень плотный, стенки траншеи могут сыграть роль опалубки. Останется только нарастить её сверху. Когда почва рыхлая, траншею выкапывают с запасом, чтобы можно было выставлять опалубку.
  • Параллельно устанавливают трубы для коммуникаций.
  • С помощью стальных стержней диаметром 14–16 мм и перевязочной проволоки выполняют армирование. Железо должно быть впоследствии полностью закрыто бетоном.
  • Выполняется заливка бетонным раствором сразу по всей поверхности. Для полного отвердения бетона обычно требуется около четырех недель.

Опалубку снимают, когда уровень влажности бетона станет не более 4%, можно приступать к гидроизоляции и утеплению. После засыпки фундамента выполняют утепление и делают отмостку.

Что значит полы по грунту?

Полы по грунту представляют собой монолитное бетонное основание или стяжку. Такая конструкция аккумулирует тепло, за счет чего подходит в качестве элемента энергоэффективного дома.

Существуют следующие виды полов по грунту:

  1. На тщательно уплотнённый грунт заливается плита перекрытия, жёстко связанная с лентой.
  2. На подготовленное основание заливается плита перекрытия, не связанная с ленточным фундаментом — «плавающая» стяжка.

Монолитная плита

Для снижении нагрузки на ленту, усиления участков наибольшего давления ленту комбинируют с плитным основанием. Устанавливают опалубку, изготавливают армопояс и заливают бетон.

Выдерживают его до застывания 28 дней. Края монолита при этом опираются на ленту. Такой фундамент объединяет преимущества двух типов основания.

Какие должны быть плиты перекрытия?

Готовые железобетонные плиты монтируют на ленту с помощью подъёмной техники согласно предварительно разработанному плану раскладки, с учётом конфигурации и размеров пролётов.

Устанавливают ж/б плиты на цементно-песчаный раствор толщиной до 30 мм. Выполняют анкеровку плит между собой и с фундаментом железными прутьями сечением 10 мм.

Особенности монтажа на склоне

Ленточный фундамент является наиболее предпочтительным вариантом, когда необходимо построить дом на склоне, если отсутствует опасность стекания грунта и сезонных усилений гидрогеологической активности.

Лента хорошо приспособлено к приёму и перераспределению нагрузок, возникающих при подвижках или пучении грунта. Трудности могут возникать из-за невозможности подхода строительной техники. Важным и сложным моментом является обеспечение безупречной горизонтали дна траншеи. Все остальные этапы выполняются традиционным способом.

На склоне рекомендуется использовать заглубленный тип монолитных конструкций: чем больше угол наклона, тем больше глубина погружения.

Статья о всех нюансах возведения ленточного фундамента на склоне здесь.

Что лучше выбрать?

Ленточный тип на сегодняшний день остается одним из популярных, надежных и долговечных фундаментов.

Но он требует грамотных расчетов, большого расхода материальных и трудовых ресурсов, а также имеет ограничения по применению в грунтах с высокой силой пучения.

Свайно-ростверковый фундамент используют для строительства на слабых почвах в тех местах, где ленточный фундамент не целесообразен, а возведение заглубленного основания – достаточно материалоемкий и поэтому более затратный процесс.

В свою очередь, свайное основание хорошо подходит для неустойчивых почв и обходится застройщику недорого, но оно способно выдержать только:

  • легковесные каркасные,
  • деревянные,
  • пенобетонные,
  • щитовые сооружения.

О возведении свайно-ленточного фундамента для дома из газобетона читайте здесь, для строения из пеноблоков — тут.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Советы мастера
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
