Монтаж винтовых свай своими руками - инструкция по установке и монтажу + видео, строитель инфо

Лучше быть во всеоружии

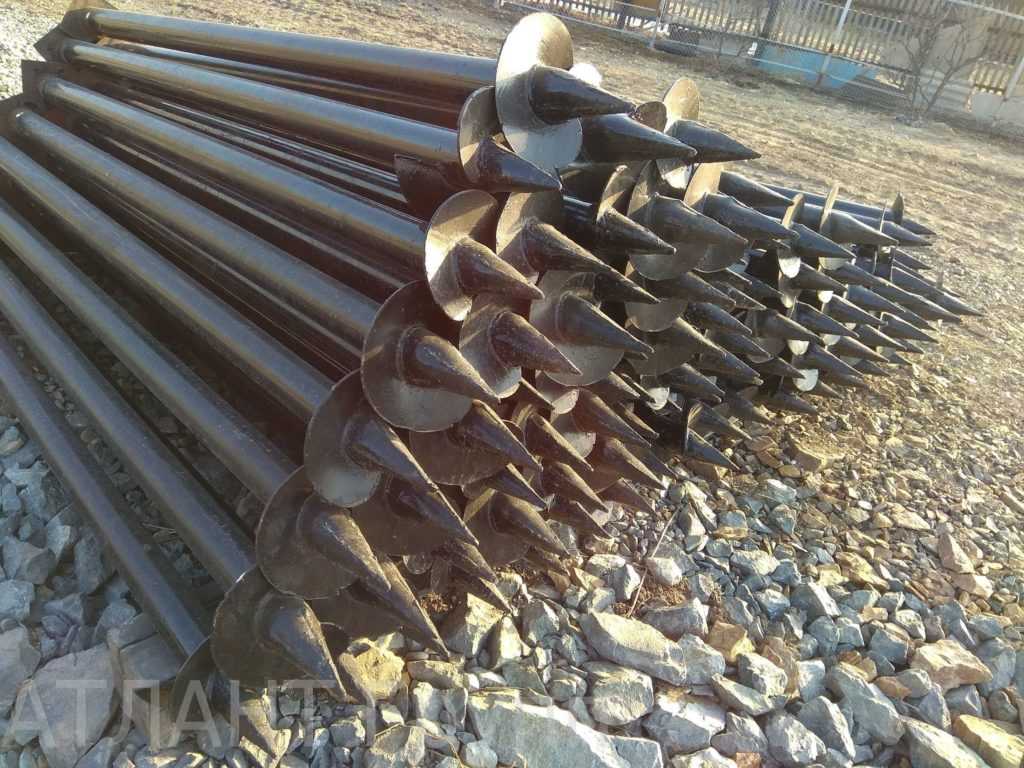

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

Выдержка из документаИсточник ecodom-kostroma.ru

Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

Так вырезают лопасти для свайИсточник chelny.zoon.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Качество очевидноИсточник bibliostroy.ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Стековый фундамент: плюсы и минусы.

Использование решетчатой основы имеет как положительные, так и отрицательные стороны.

Преимущества такого фундамента:

позволяет строительство практически на любом типе грунта;
повышенная стабильность;
повышенная грузоподъемность (позволяет удерживать крыши и стены с очень большим удельным весом);
соотношение цены и качества (нет необходимости использовать готовое решение, можно сделать самому);
прочность основания дает возможность всей конструкции осесть в случае усадки грунта; не требует специальной подготовки строительной площадки (снижение затрат за счет сокращения трудоемких работ);
обеспечение естественной вентиляции всей нижней плоскости конструкции (снижается влажность, устраняется конденсат);
безопасность (снижается риск затопления в случае наводнения);
скорость строительства; высокая скорость строительства.

Важно! Возведение фундамента на сваях требует аккуратности в расчетах и соблюдения технологии строительства. При перегрузке по тоннажу опоры велик риск разрушения здания в будущем

Недостатки свайно-ростверкового фундамента:

невозможность возведения свайно-ростверкового фундамента на каменистых грунтах; трудоемкость монтажа фундамента при горизонтальном перемещении грунта;
довольно высокая цена свайно-ростверкового фундамента, которая намного выше стоимости других вариантов;
невозможность построить цокольное или цокольное помещение (такой тип фундамента используется исключительно для легких и средних конструкций);
точность расчетов (погрешности расчета приведут к деформации опор и образованию трещин в доме).
Заказать расчет свайного фундамента у специалистов недешево. Поэтому общая стоимость работ значительно увеличится.

Виды винтовых свай, типы и назначение

Перед тем, как самому закрутить винтовые сваи, необходимо правильно выбрать конструкцию опорного столба. Она зависит от размера и направления нагрузки, типа грунта, в который будет ввинчиваться и глубины промерзания почвы. Конструкция лопастей и режущих кромок подбирается по плотности почвы и глубине ввинчивания. Грубый выбор можно сделать, ориентируясь на технические характеристики винтовых свай:

С открытым наконечником – полая труба с косым срезом торца. За схожесть с иглой для инъекций ее называют шприцевидной. Во время вкручивания срезанная почва поднимается внутри трубы. Устанавливаются на любых почвах под легкие конструкции.

Почва поднимается вверх по полой трубе. Лопасть является дополнительным элементом, упрочняющим крепление сваи в легких и сыпучих грунтах Источник fundament-pro.ru

Для заторфованных почв, мягких глинистых и песчаных подходят изделия с закрытым наконечником. Они отличаются высокой несущей способностью.
Однолопастные – один винтообразный лепесток выступает спирально вокруг стержня. Используются на всех грунтах, за исключением твердых скальных пород. Устанавливаются под легкие конструкции.
Двухлопастные при закручивании имеют симметричную нагрузку. Их используют при строительстве на нестабильных грунтах. Перед тем, как вкручивать винтовые сваи самостоятельно, необходимо обеспечить их фиксацию строго по вертикали.
Многовитковые конструкции похожи на большие винты без шляпки. Геошурупы обладают повышенной прочностью, и способны вкручиваться в плотный грунт и мерзлоту.

Острые наконечники и прочные лопасти толщиной 4 мм помогут быстро завинтить опору на нужную глубину Источник yandex.net Нагрузка на сваю определяет ее диаметр. Производить расчеты самостоятельно, определяя как установить винтовые сваи для фундамента, своими руками, какой типоразмер использовать, не просто. Для этого необходимо проводить сложные расчеты с учетом общей вертикальной нагрузки на фундамент, ветровых, боковых воздействий и суммарного давления на каждую стойку. Проще ориентироваться по типу строения:

Диаметр 108 мм – фундамент коттеджа до 2 этажей, пристройки. Такие сваи требуют больших усилий для их установки. Обычно используют спецтехнику. Если нет возможности подогнать автомобиль к каждой точке установки опоры, работы выполняются с помощью мобильных приспособлений.

Особо прочные сваи с винтовыми выступами по всей длине и несъемными оголовками для удобства завинчивания. Ставятся под дома и капитальные строения на твердых и каменистых грунтах Источник stroykarecept.ru

89 мм в диаметре – громоздкие ограждения, легкие дома, дачи, веранды, служебные постройки. Нагрузки большие, но с помощью системы рычагов возможно установить сваи вручную.
Сваи толщиной 76 мм ставят под заборы из профнастила, дерева, временные строения, бытовки.
Сетка рабица весит немного и под нее подойдут винтовые сваи диаметром 57 мм. С работой легко может справиться один человек.

Производители изготавливают винтовые опоры стандартного размера и длины, поэтому легко ориентироваться, какие типы деталей необходимо приобрести и как закрутить сваи. Длина опоры рассчитывается по сумме размеров: требуемая высота сваи над грунтом + глубина погружения в землю.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:

каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;
Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон
вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.
Винтовые сваи можно вкручивать без использования специальной техники
Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.
Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай
Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
Всесезонная установка. Ввинчивать сваи можно в любое время года.
Винтовые сваи можно устанавливать даже зимой
Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.
В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж
Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Статья в тему: Как выбрать подходящую вытяжку для кухни без затруднений

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
хозпостройки, беседки, сараи, навесы, веранды, заборы;
ворота распашного типа.

Решение проблемы

Как я уже упоминал, шёл сентябрь, стояла хорошая тёплая погода и мы всем семейством ещё жили на даче. Как-то вечером я решил выкопать ямку под сваю вручную. Приготовил штыковую лопату, узкую подборку и лом. Полчаса работы и заготовка под сваю была готова. Она получилась диаметром не более 30 см. и глубиной около 100-110 см.

Сейчас я знал причину всех своих бед в плане неудачных попыток монтажа винтового фундамента. Оказывается, всё просто: сняв слой 60-70 см., начиналась очень плотная глина. А в ней словно вплавленные большие камни неправильных форм, размером 10-20 см. Этот слой глины с камнями был небольшим – всего сантиметров 30. Пришлось кропотливо и упорно работать ломом и лопатами. Глубже шёл гравий с песком, но его я уже не трогал.

Очень плотная глина и камни не давали лопастям сваи вкручиваться глубже. Камни просто застревали между лопастями. Меня поразил ещё тот факт, что 8-10 лет назад, на этом участке в 15 метрах от стройки, я проводил земельные работы по закапыванию ленточного фундамента от старого дома. Экскаватор рыл траншеи глубиной до 2 метров, но никакой прослойки такой плотной глины не было. Вот как странно получается: здесь один грунт, а в 10 метрах – уже другой. Хотя может быть это особенность нашей поймы реки.

Устройство свайно ростверкового фундамента своими руками

Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.

Инструменты

Для проведения разметки и установки винтового фундамента необходимо иметь:

Рулетку не менее 20 м, она понадобится при проведении разметки.
Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.

Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.

Лом металлический.
Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
Веревка или строительная шнурка для проведения разметки.

Расчет

Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:

Во всех углах фундамента должно быть установлено по свае.
Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.

Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.

Подготовка участка и разметка

Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.

После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.

Важно: Максимальное расхождение диагоналей не должно превышать 4 см.

После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.

Монтаж

Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.

Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.

Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.

Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.

Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.

Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.

Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.

Заключительные работы

После установки всех элементов свайного поля необходимо провести следующие работы:

Вынесите проектную отметку уровнем на каждую сваю, отметьте маркером.
Обведите отметку маркером по окружности тела. Для этого воспользуйтесь плотной бумагой.
Отрезайте лишнее угловой шлифовальной машинкой строго по отметке. Если остались неровности и заусенцы по верху — отшлифуйте.
Подготовьте воронку, цементный раствор или бетон на мелкой фракции щебня, залейте полости свай до уровня ниже головы на 20 сантиметров. По мере заливки уплотняйте бетон арматурой.
После схватывания бетона, смонтируйте оголовки и приварите к телу свай. Если проектом предусмотрена верхняя обвязка швеллером — оголовки не нужны.
Обрезка головы до проектной отметки.

Несколько заключительных советов:

Если в грунте попалось препятствие, а низ сваи остаётся в зоне промерзания или грунтовых водах, необходимо извлечь камень или добавить на небольшом расстоянии по оси ещё два элемента. Это позволит сократить нагрузку на сваю. Если она является опорной для внутренней оси, то простое смещение сваи вызовет необходимость изменения положения остальных свай внутренней оси и проекта дома в целом.
Несущую способность свай можно определить по величине крутящего момента прибором, определяющим усилие при повороте.
После бетонирования полости, засыпьте до верха головы сухой цементно-песчаной смесью, она возьмёт на себя остатки влаги при отвердевании бетона.
Зачищайте швы от шлака, покрывайте антикоррозийными составами.

Статья по теме: Фундамент для летней веранды

Уроки и выводы из проделанной работы

Итак, первое: что хочешь сделать хорошо – делай сам. Конечно, если ты это не умеешь, разговор другой. Но смотрите, я даже предлагал деньги, спрашивал сколько надо за работу, соглашался на предложенную сумму, но в итоге никто мне не помог. Может я не ту сумму предлагал за работу…

Второе, всегда делайте предварительное бурение грунта. Можно легко попасть в такую ситуацию, как у меня. Любая, уважающая себя фирма, обязательно проводит такие работы. Да, вы дополнительно заплатите деньги, но уже не окажитесь в таких обстоятельствах, как я. В итоге была потеряна неделя времени, пока искалась техника и т.д.

Третье, «не ведитесь» на самые низкие цены. Низкая цена не всегда выгодно. Можно значительно проиграть на качестве самих свай и качестве монтажных работ. Выбирайте по стоимости нечто среднее и обязательно заключайте договор на предоставленные услуги, а также требуйте все оплаченные чеки.

На этом буду заканчивать. Есть вопросы – задавайте. Есть предложения – пишите. Может кто-то сталкивался с другими проблемами? Дайте знать, читателям будет интересно. И не забудьте посмотреть видео ниже о способах обвязки винтовых свай. Мирного и светлого вам неба! Пока!
