Фундамент на железобетонных сваях

Ограничения в применении свайного основания

Процесс сбора данных менстности

У такого типа фундаментов есть и недостатки, вернее ограничения, которые препятствуют их применению.

Железобетонные основания не стоит применять в горизонтально неустойчивых грунтах, потому как здание не будет устойчивым к опрокидыванию.

При возведении такого фундамента возникают проблемы с цоколем.

Приходится заполнять пространство между сваями, как в столбчатом основании.

Это требует дополнительных затрат средств.

На видео продемонстрирована забивка жб свай ИЖ-3-38-С1 (С2) С-08 безопалубочного формования

Этапы возведения забивного свайного фундамента

Прежде чем приступить к монтажу фундамента, необходимо рассчитать необходимые параметры и составить проект здания и самого фундамента с учетом веса, планировки и других особенностей будущей постройки.

При проектировании учитываются несколько факторов.

Особенности грунта.

• глубина залегания грунтовых вод;
• агрессивность среды;
• тип грунта;
• уровень затопления почвы и т.д.

Вес, который придется выдерживать фундаменту.

• масса самого строения;
• снеговая нагрузка;
• эксплуатационная нагрузка (мебель, люди и т.п.);
• масса кровли, чердачного перекрытия и т.д.

Места расположения свай. Сваи располагаются:

• на каждом углу по наружному периметру;
• на местах пересечения внутренних стен и стыках наружной и внутренней стены;
• дополнительные сваи располагаются по периметру здания и внутренних помещений, расстояние между сваями должно быть не более 3 метров.

Проект расположения свай.

Процесс монтажа

Забивание свай – основной монтажный этап при возведении данного типа фундаментов.

Этап 1. Подготовительный.

Прежде чем приступить к монтажным работам, проводится подготовка территории, осуществляется отведение грунтовых вод и рытье котлована. Делается разметка территории, места установки свай отмечаются колышками.

Этап 2. Забивание свай.

Сваи с помощью спецтехники поднимаются и устанавливаются в отведенных местах. Затем с помощью сваебойной машины столбы погружаются в грунт.

Этап 3. Выравнивание.

Установленные сваи проверяются на отклонения и подрезаются до требуемого уровня.

Этап 4. Оборудование ростверка.

Наземная часть свайных столбов соединяется ростверком, чаще всего бетонным. Для его монтажа устанавливается опалубка, проводится армирование и бетонирование. Так же ростверк может быть выполнен из деревянного бруса или метала, в зависимости от материала изготовления свай.

Плюсы и минусы

Среди преимуществ железобетонных опор обычно выделяют несколько характеристик.

• Длительный период эксплуатации – до 100 лет при соблюдении технологии монтажа. Отзывы владельцев позволяют сделать вывод, что такой фундамент может прослужить, не требуя серьезного ремонта, до 110-120 лет.
• Высокие показатели прочности – в среднем одна опора выдерживает от 10 до 60 тонн. Благодаря этой особенности данный тип свай применяется для строительства промышленных объектов, многоэтажных жилых зданий, строений из тяжелых панелей.
• Устойчивость конструкции на всех типах грунта, что достигается благодаря значительному заглублению бетонной сваи. Это, в свою очередь, позволяет бетонным элементам опираться на глубокие слои почв с максимальной несущей способностью.
• Возможность вести строительство на подвижных, рельефных грунтах, используя сваи различной длины.

Среди недостатков – значительная масса конструкции, что усложняет процесс транспортировки и монтажа элементов.

Технология возведения фундамента из буронабивных опор

В частом строительстве чаще всего используются сваи с неизвлекаемой оболочкой

При установке фундаментного основания из буронабивных опор, используют несколько вариантов устройства стержня сваи:

Заливка опор без оболочек – этот вариант применяется только в устойчивых грунтах с минимальным уровнем грунтовых вод

Для устройства ям под опоры без оболочек важно, чтобы края скважин не осыпались, не подмывались грунтовыми водами, не меняли свою геометрическую форму. Для укрепления скважины, во время бурения может использоваться глиняный или бетонный раствор, которые надёжно укрепляют стенки подготовленных ям.
Монтаж свайных стержней с извлекаемой оболочкой – эта технология применяется в водонаполненных грунтах

Осадная труба, изготовленная в форме цилиндра из стали, препятствует обрушению стенок скважины и размыванию бетона в процессе заполнения полости. После заполнения трубы бетонной смесью, обсадная оболочка извлекается на поверхность.
Заливка свай буронабивным способом с постоянной оболочкой (не извлекаемой) – этот способ практикуется при устройстве фундаментных опор на грунтах с высоким уровнем грунтовых вод, сложенных из пород с низкой несущей способностью, которые могут в процессе бетонирования размываться грунтовыми водами.

Рекомендуем посмотреть, как происходит работа по устройству буронабивных опор.

Как сделать сваи для фундамента

Заливные сваи

Фундаментное основание из железобетонных свай нетрудно сделать самим

Важно только выдерживать основные расчеты:

• размеры стволов;
• промежутки между стволами;
• параметры арматуры;
• марку бетона;
• частота укладки.

Бетонная смесь

Приготовление бетонной смеси

Свайный фундамент часто устанавливают в агрессивной среде. По этой причине бетон для них нужен прочный, устойчивый к «химии». Это свойство бетона влияет на долговечность сваи.

О марке бетона нужно посоветоваться со специалистами, которые после изучения грунта порекомендуют соответствующие добавки для повышения устойчивости.

Возможный состав бетона:

• цемента марки 7001 ч.;
• песка 1,5ч.;
• щебня 2,5 ч.;
• воды 0,5ч.

Подготовка места под фундамент

Перед началом установки свай готовится площадка:

• удаляют корни деревьев, верхний слой грунта;
• размечают расположение фундамента с помощью шнуров;
• определяют уровни стволов над поверхностью;
• размечают оси свай.

Бетонирование и армирование свай

После подготовки отверстий под сваи, из рубероидного материала сворачивают «трубы», которые должны соответствовать скважинам в охвате, а длина на 20-30 см более их глубины.

Вверху «трубу» нужно делать крепче, из 2-3 слоев рубероида, и стягивать прочной проволокой. Этот конец будет верхней опалубкой. Затем «трубу» аккуратно водят в скважину.

Если на дне есть немного воды, это нестрашно. Но когда вода заполняет четверть  скважины, ее нужно откачать.

Опалубка

Опалубка сваи

Схватывание бетона происходит в первые сутки с момента приготовления смеси

И чтобы прочность была максимальной, крайне важно, сохранение в бетонной массе «цементного молочка». Оно не должно стечь в землю, ибо тогда не достичь заданной прочности бетона

В случае промерзания грунтовой поверхности, пучащие силы будут воздействовать на шероховатую поверхность сваи сильнее, если она образовывалась без «трубы».

Когда скважины подготовлены, нужен будет каркас из арматуры. Для этой цели можно взять на каждый свайный ствол по 3 прута арматуры шестимиллиметрового диаметра. Их скрепляют поперечными перекладинами интервалом в 50-60 см.

Вертикальные прутья выводятся выше свай ниже высоты ростверка на 2-3 см.

Устройство ростверка

Устройство свайного буронабивного основания с заглубленным ростверком

Для устройства ростверка для легкого дома рекомендуют соблюдать такие параметры:

• высота – от 30 см;
• ширина равная ширине цоколя, а если его нет, ширина равна толщине стен 1-го этажа, но не менее 40 см.

Рассечение ростверка трубами недопустимо. Отклонение сваи от вертикали определяют отвесом. Оно не должно быть больше 5 см.

Во время сборки ростверка нужно внимательно закрепить элементы на оголовках свай. Если балку ростверка заменяют на несущие железобетонные перемычки, их закрепляют друг с другом сваркой с арматурными стержнями.

После сборки ростверка все швы и стыки наполняют цементным раствором или бетоном.

Монтаж

Установка свай предваряется геологическими изысканиями и взятием пробы грунта в разные времена года. На основании полученных в ходе анализа результатов принимается решение о методах забивки свай. И также составляется проектная документация, в которой среди прочих данных производится расчет несущей нагрузки на один свайный элемент, определяется их размер и количество.

Следующий шаг – пробная забивка опоры, позволяющая оценить то, как ведет себя на практике опора. После забивки она оставляется на некоторое время (от 3 до 7 дней), в течение которого также ведутся наблюдения.

Чтобы забить сваи, применяются динамические и статические усилия – по поверхности опоры наносятся удары специальным молотом. Предотвратить разрушение и деформацию элементов в этот момент позволяют оголовники, защищающие головку основания при ударе.

Если монтаж предполагается в водонасыщенные почвы, лучше использовать вибропогружатель. Процесс монтажа представляет собой последовательное поднятие и последующее опускание сваи в почву. Эти циклы повторяются до тех пор, пока основание элемента не достигнет проектной глубины.

Если установка предполагается на чрезмерно плотных и твердых грунтах, можно совместить методику забивания и вибропогружение с подмыванием почв. Для этого в скважину вдоль сваи под напором подается вода. Она уменьшает трение между элементом и почвой, размягчая последнюю.

Метод забивания и вибропогружения применим для цельных и оболочковых опор, но не подходит для строительства в городских условиях, поскольку сопровождается сильным шумом и вибрациями. Последние могут негативно сказаться на состоянии фундамента соседних объектов.

Пустотелые и набивные сваи устанавливаются по буровой технологии, которая предусматривает предварительную подготовку шахты. В нее вводится опора, а между ее стенками и боковыми поверхностями шахты засыпается грунтовочный или цементно-песчаный раствор.

Буровая технология монтажа имеет несколько разновидностей. Так, для глинистых грунтов подходит буронабивной метод, при котором полая свая опускается в скважину и бетонируется непосредственно в грунте. Кроме того, могут использоваться и готовые железобетонные сваи, фиксация которых в скважине осуществляется путем засыпки между боковыми поверхностями основания и стенками шахты глинистым раствором. Вместо последних, может применяться обсадная труба.

Буроинъекционные методы предполагают нагнетание в скважину мелкозернистого бетонного раствора, а буроопускные методы – заполнение пространства между скважиной и помещенной в ней сваей бетонного раствора.

Монтаж бетонных опор для фундамента

Перед установкой свай необходимо изучить характеристики грунта, выяснить, присутствуют ли здесь подземные течения. Затем рассчитывается необходимое количество опор и будущая нагрузка.

Далее идет разметка плана, бурение почвы. Если нужно, в скважину засыпается небольшой шар песка, монтируется каркасный лист. Когда установили арматурную сетку, можно заливать внутрь бетонный раствор. Полностью затвердеет работа через 20 суток. Только тогда можно продолжить стройку.

Исходя из всего этого можно сделать выводы, что соорудить сваи своими руками, без посторонней помощи и подсказок – непростая задача. Однако долгие старания, практика, наличие необходимой техники делают свое дело. Посмотрите мастер-классы и видео-уроки других строителей. Ведь они тоже когда-то учились. А теперь мастерски за короткие сроки способны своими руками выложить любой фундамент. При огромном желании, терпении вы тоже научитесь устанавливать свайный фундамент своими руками.

Влияние габаритов на стоимость

Выбор типа и параметров свай обусловлен не только их практичностью в исходных условиях, но и экономической целесообразностью. Поскольку несущая способность силовых элементов зависит от габаритов, то полезно оценить, насколько меняется стоимость для различных моделей опор.

Зависимость цены винтовых опор от габаритов отражена в таблице:

Длина стержня, м	Диаметр трубы, мм	Размер лопасти, мм	Цена, руб.
1,5	57	200	850
2,0	76	250	1150
2,0	89	250	1290
2,5	89	250	1400
1,5	108	300	1200
2,0	108	300	1450
2,5	108	300	1550

Сравнить, как изменяется стоимость забивной опоры в зависимости от размеров, можно по данным из таблицы:

Длина ствола, м	Тип сечения, мм	Стоимость, руб.
3	150х150	1350
4	150х150	1750
3	200х200	1800
4	200х200	2300

От размеров буронабивных опор зависит потребность в бетоне, цена на который определяется исходя и его прочностных характеристик. Стоимость такого фундамента обходится в среднем от одной тысячи рублей за погонный метр.

• расход и класс арматуры,
• гидроизоляционные материалы,
• песок,
• щебень и т.д.

Как видно из представленных данных, цена силовых элементов прямо пропорциональна их параметрам.

Чем больше размеры, чем выше несущая способность такого основания. К факторам ценообразования также следует относить качество использованного материала.

Виды по размещению

В соответствии с размещением ростверка касательно уровня земли есть несколько вариантов его конструкции. Выбор конкретного проекта осуществляют в соответствии с требованиями к основанию, особенностями территории, будущего здания.

Высокий

Высокий ростверк находится на 25 сантиметров и более над поверхностью почвы. Благодаря такому варианту удается добиться дополнительной вентиляции пола и исключить риск появления сырости и плесени. Возвышение ростверка над землей позволяет регулярно осматривать состояние фундамента, выполнять ремонт вовремя.

Подпольное пространство можно использовать для хранения инструмента, садового инвентаря, других вещей. Основной недостаток данного типа ростверка – отсутствие возможности создать полноценное подвальное помещение.

Повышенный

Повышенный ростверк самый популярный в строительстве, находится на уровне грунта. Основанием под ленту выступает песчано-гравийная подушка толщиной в 10-15 сантиметров, для ее сооружения удаляют нужный объем грунта, заменяя его на гравий. Таким образом удается обустроить противопучинистую подушку, которая не дает грунту подниматься при морозе.

Подушка из гравия понижает уровень влажности в грунте, не позволяет под фундаментом скапливаться воде. Основной плюс данного типа ростверка – отсутствие между грунтом и перекрытием продуваемого пространства, что значительно улучшает теплосберегающие характеристики.

Заглубленный

Такой ростверк находится ниже уровня земли, в специальной траншее, куда устанавливаются сваи, монтируется опалубка с последующей заливкой бетонным раствором. Помещение на таком фундаменте получается долговечным, надежным, с прекрасными теплосберегающими свойствами.

Преимущества и недостатки

Перед тем, как установить конструкцию, следует ознакомиться с положительными и отрицательными сторонами вопроса и изучить важные эксплуатационные характеристики.

К плюсам фундамента из железобетонных свай следует относить

• Положительный результат строительства на проблемных участках (за исключением скалистого грунта)
• Быстрота. Сооружение может быть установлено в течение суток, в то время как традиционный метод возведения фундамента требует не менее 7 дней. После этого можно тотчас же производить строительство несущих конструкций (монолитное основание позволяет продолжать работы только спустя 3-4 недели).
• Сведение до минимума материалов для строительства и земляных работ.

• Всесезонность. Формирование фундамента на забивных железобетонных сваях реально осуществлять в любое время года независимо от климата и погоды.
• Длительность использования. Жб сваи под фундамент весьма износоустойчивы и способны противостоять любым погодным катаклизмам. Термин их пригодности может составлять около полторы сотни лет.
• Прочность. Железобетонным сваям для фундамента, в конструкции которых использованы металлические стержни, свойственна способность переносить разнонаправленные нагрузки, что является необходимым качеством на неустойчивых участках.

Фундамент на забивных железобетонных сваях имеет всего лишь несколько минусов.

1. Возможность оседания или искривления фундамента. Всегда существует возможность недостоверной характеристики глубинной почвы, поскольку не представляется возможным рассмотреть многометровый слой.
2. Обязательное использование дорогостоящей специализированной техники для установки свай.
3. Отсутствие подвального и цокольного помещения – реальные неудобства, с которыми придется столкнуться людям, принявшим решение о возведении фундамента на железобетонных сваях.

В чем особенности такого фундамента

Забивные ЖБИ сваи – это своеобразный стержень, имеющий квадратное сечение. Одна сторона такого стержня из бетона сделана заостренной – этим острием изделие заглубляется в почву. Если для строительства нужно экономичное и технологически надежное решение, то лучше купить железобетонные сваи и сделать фундамент под дом из свай.

Когда вверху основания возводимого строения имеется слабый слой почвы и поэтому требуется передать давление от постройки на более плотные, залегающие глубже слои почвы, целесообразно выполнять фундаменты из свай. Они способны нести на себе немалые нагрузки в отличие от тех фундаментов, которые закладываются неглубоко.

Свайные забивные фундаменты отличаются надежностью и высокой способностью выдерживать немалые нагрузки. Эти характеристики и делают фундаменты из свай распространенными и широко применяемыми в малоэтажном строительстве. Такие основания стали прекрасной альтернативой дорогостоящим монолитам и открыли новые возможности для создания построек разного назначения и типа.

Используются забивные железобетонные сваи для создания фундамента не только на неустойчивых и слабых грунтах. Есть еще один параметр, который учитывается при выборе типа основания – это вес конструкции. Даже самые легкие по весу строения должны иметь основание. Свайный фундамент для них подходит для них как нельзя лучше, позволяя значительно экономить средства. Если для фундамента использовать ЖБ сваи, снижается стоимость всего строения и уменьшается объем земляных работ. Использование свай для создания основания под легкие постройки хорошо еще тем, что при необходимости переместить строение можно использовать те же сваи.

Элементы сборных железобетонных оснований

Схема сборного железобетонного фундамента.

• Блоки-подушки в форме трапеции. Используются для увеличения опорной площади нижнего сегмента основания;
• Элементы стеновых блоков прямоугольной формы с армированными петлями. Используются для наращивания высоты конструкции (залегают под землей).

Именно стеновые блоки являются ключевым элементом такой конструкции. Они отлично подходят для возведения каркаса подземных паркингов, подвалов и подпольных технических помещений. Также они отличаются хорошими эксплуатационными характеристиками, прочны и надежны, а для монтажа достаточно использовать бетонный раствор и специальные соединительные арматурные пазы.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

На висячих сваях;

На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

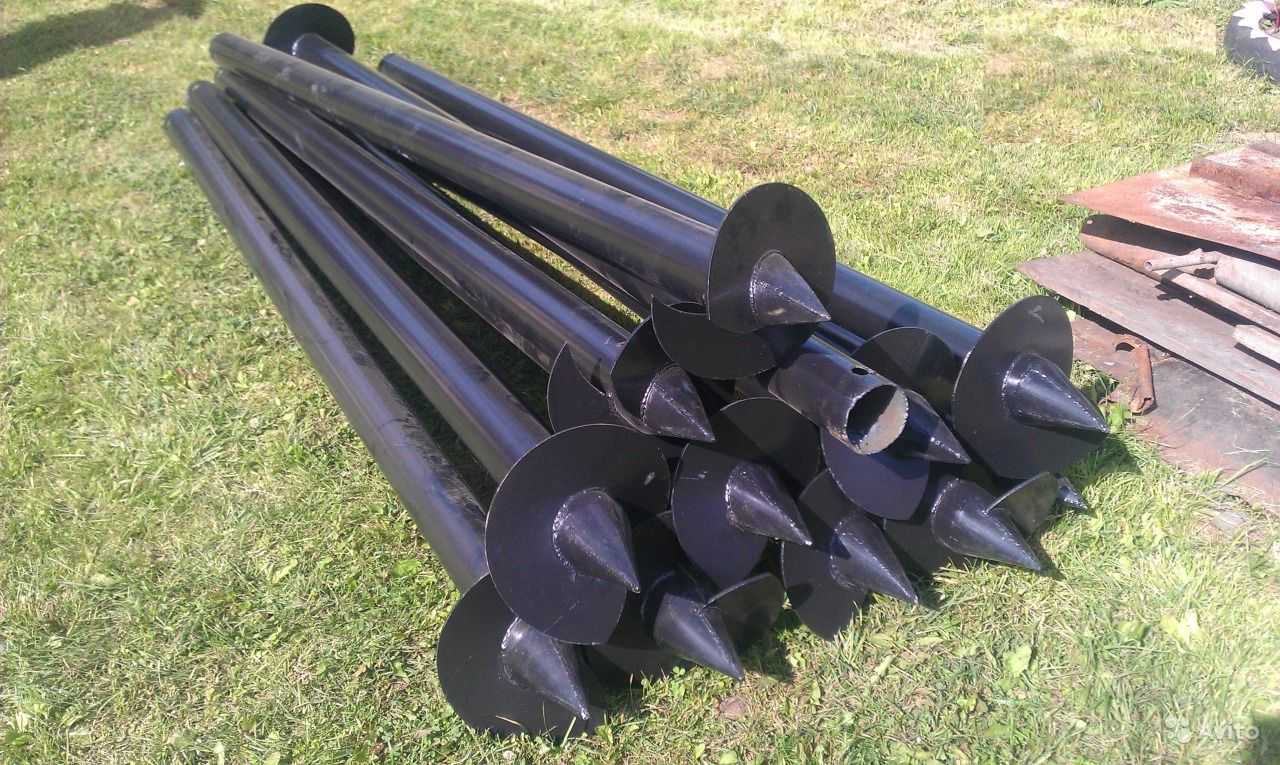

Винтовые (вкручиваемые) стальные.

Буронабивные из асбестоцементной трубы и железобетона внутри.

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Способы расположения свай

Основание под дом на забивных железобетонных сваях может быть устроено несколькими способами:

Свайное поле: стержни располагают на одинаковом расстоянии по всей площади фундамента.

На свайном поле все стержни расположены на равном расстоянии друг от друга

Рядами: сваи забиваются по линии наружных и несущих внутренних стен, и связываются между собой ростверком.

Для легких строений сваи забивают по периметру здания

Одиночное устройство: несвязанные стержни, которые забиваются под отдельные элементы строения.

Одиночные сваи могут забиваться под легкие дополнительные постройки типа террас, или для установки капитальных заборов

Расчёт

Как и в ситуации с любым фундаментом, перед закладкой свайного основания следует провести тщательные расчеты. Если вы не уверены в собственных знаниях, то лучше доверить данные вычисления профессионалам.

Для начала необходимо выяснить массу будущего строения. Как правило, данная величина прописывается в проектной документации. Но если чертеж дома производился самостоятельно, то узнать массу дома можно следующим способом.

Необходимо вычислить объемы планируемых к использованию строительных материалов:

• бетонные изделия,
• кирпич или другие блоки,
• древесина,
• цементный раствор,
• кровельное покрытие и т.д.

После этого, необходимо умножить полученные объемы на удельный вес каждого материала. Это значение можно легко найти в строительных справочниках или в сети Интернет. Все показатели складываются, и к полученному значению добавляется 15% — теоретическое значение массы отделочных материалов, элементов будущей обстановки и бытовых приборов.

Далее, определяется тип грунта в зоне заложения и несущая способность фундамента. Эти показатели берутся из сводных таблиц, пример на фото ниже:

Сводная таблица расчетного сопротивления на боковую поверхность забивных свай

Сведя воедино все три параметра, рассчитывается количество и тип свай, а также способ их расположения.

Из каких элементов состоит такой фундамент

Схема устройства ленточного прерывистого фундамента.

• Фундаментная подушка. Считается ключевой частью основания, т.к. именно на нее ложится основная нагрузка от здания. Производится в форме удлиненной трапеции. Внутри предусмотрена соединительная несущая арматура, размеры могут существенно отличаться в зависимости от надежности и прочности. В производстве подушек используется только лучший армирующий материал и бетоны класса не менее В-12,5.
• Фундаментные блоки. Это параллелепипеды из бетона с дополнительным армированием. Тут используется бетон класса В-7,5-В-15. По сторонам блоков есть конструктивные пазы, а поэтому блоки соединяются между собой по принципу пазла. Размеры разнятся, как и структура бетона и армирования.

Стальные забивные сваи

Изготавливаются из различного профиля – швеллера, труб и т.д. В длину различают короткие, длинные и составные.

Стальные забивные сваи.

По конструкции стальные сваи бывают:

• корневидные;
• конические;
• анкерные;
• колонны.

Чаще всего в строительстве забивного фундамента используются конические сваи.

Достоинства и недостатки фундамента на стальных сваях

Фундаменты на стальных сваях могут возводиться в сложных геологических условиях, например на почвах с высокой плотностью.

К основным плюсам относятся:

1. Небольшой вес.
2. Возможность установки на глубину до 90 м.
3. Возможность возведения фундамента круглогодично.
4. Длительный срок службы.

Требования к забивным сваям; расчет их количества

На практике чаще всего используются ж/б сваи квадратного или круглого сечения (от 200 до 300 мм), с заостренным с одной стороны концом. Качественные изделия изготавливаются в цеховых условиях из армированного бетона.

Чтобы фундамент на ж/б сваях надежно справлялся с нагрузкой, предварительно рассчитывают количество свай и глубину их забивки, которая может составлять от 3 до 10 м. Для определения параметров фундамента учитывают:

• Тип почвы. Точнее всего его определит геологическое исследование, но можно воспользоваться и справочником.
• Вес дома. Определяется, исходя из потраченных на постройку материалов (в кубометрах) и массы 1 кубометра (табличное значение). Вес крыши, перекрытий, бетонного ростверка и отделочных материалов высчитывается отдельно. К сумме добавляется вес мебели (ориентировочно, 7-10 т).

Расчеты всегда ведутся с запасом прочности, поэтому итоговую сумму увеличивают на 30%. Пусть вес конструкции получился 180 тонн. Ж/б свая длиной 4 метра удерживает усредненную нагрузку в 20 тонн (для суглинистых почв); следовательно, 9 свай смогут равномерно и безопасно распределить всю нагрузку строения.

Качественные сваи — основа фундамента с высокими техническими показателямиИсточник blog-potolok.ru

Формирование стоимости

Рисунок 3. Наконечники свай

Чтобы сформировать окончательную стоимость возведения на участке свайно-забивного фундамента, необходимо учитывать множество критериев:

• размер забиваемых после организации геологических исследований опор;
• их число;
• стоимость материалов, которыми выполняют забивку опор;
• вес снежного покрова;
• общий вес сооружения с перегородками, людьми, кровлей и обстановкой.

Все такие параметры оказывают влияние на число и тип опор, в итоге регулируя общую стоимость возводимого фундамента. Расчет опоры рекомендовано доверить профессионалам, поскольку ошибки недопустимы, даже незначительная экономия позже способна вызвать серьезные неприятности.

Столбчато-свайные основания с ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком. Монолитный ростверковый пояс гарантирует прочность, надежность и высокие эксплуатационные качества. При этом ростверк также служит для:

1. предотвращения подвижек горизонтальных столбовых свай;
2. перераспределения и равномерности нагрузки на отдельные столбы, грунт под ними, что особенно полезно для строений в 2-3 этажа, со стеновыми панелями, выполненными из нежестких материалов (бревно, брус, щит).

Для строительства применяются два типа: с высоким или низким ростверком.

Основание столбчатого типа с высоким ростверком

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта. Как правило, расстояние не бывает менее 15 см, что минимизирует угрозу разрушения при вспучивании грунта, а значит, свайно-столбчатый фундамент прослужит намного дольше. Порядок работ следующий:

1. Монтируются сваи, длина определяется с учетом подъема над грунтом минимум на 15 см и углубления в ростверк на 5-10 см.
2. Макушки свай покрываются гидроизолирующим составом для предотвращения образования конденсата, когда влага поднимается от грунта. Такая мера минимизирует разрушение ростверка.
3. Выполняется основание для опалубки. Делать это можно двумя способами:

• если подъем ростверка минимален, основание можно выполнить из насыпного песка. Увлажнить, утрамбовать, выровнять. После монтажа ростверка песок убрать.
• если ростверк предполагается делать высокий, основание изготавливается из фанеры, досок.

При монтаже боковых стенок опалубки важно учитывать размеры: поперечное сечение ростверка зависит от толщины предполагаемых стеновых панелей и материала, из которого они возводятся. Так для деревянных строений высота не должна быть менее 50-60 см, что обеспечит высокие прочностные показатели на изгиб, а нижние венцы здания не обрызгаются водой с отмостка, и не будут находиться в контакте со снеговым покровом. Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций

Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций.

После того, как опалубка завершена , делается каркас арматурный, располагаемый сверху и снизу ленты, углубление в бетон не может быть менее 5-6 см. Количество арматурных прутов выбирается в зависимости от сечения: чем больше диаметр, тем меньше прутков потребуется.

1. Финальное бетонирование . После заливки ростверка не стоит торопиться убирать песок и опалубку. Возведение стен можно начинать уже на 5-6 день, а убрать лишнее можно и позднее, когда придет время сооружения цоколя, отмостков.

Свайный фундамент с высоким ростверком считается одним из самых практичных, однако не всегда возможно обустройство основы именно такого типа. Поэтому есть свайно-столбчатый фундамент с низким ростверком, использование которого наиболее популярно сегодня.

Основание на сваях с низким типом ростверка

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы, причем ленточный мелкозаглубленный (или вообще незаглубленный). Принципиально разная функциональная нагрузка может сыграть плохую шутку. Так, мелкозаглубленная основа имеет вид рамы определенной жесткости, которая под воздействием пучения грунта может слегка подниматься и опускаться. Столбчатая же основа предварительно заглубляется ниже точки промерзания грунтов, чтобы полностью исключить подвижки в холодное время года. На излишне пучнистых грунтах такая технология приведет к заломам ленты в междустолбовых пространствах или полному отрыву ростверкового пояса от свай.

Но все же данная технология отлично подходит для строений, где предполагается сделать полы по грунту, а кроме того не придется выполнять обустройство забирки, необходимой при высоком ростверке. Вместо песочной смеси показано использование пенопласта минимальной плотности толщиной от 10 см. Материал обладает достаточной упругостью, чтобы принять нужное давление грунта, а вот чтобы уменьшить пучение, подойдет отмостка, утепленная ЭППС.

Что касается остальных этапов работы для обустройства, то свайный фундамент с низким ростверком полностью идентичен технологии с высоким ростверком, повторяться нет необходимости.

Преимущества и недостатки сборного фундамента из блоков

Преимущества:

• Высокая скорость возведения основания, особенно при использовании механизированной техники. Ключевая особенность фундамента – покупка уже готовых заводских железобетонных изделий, которые доставляются на место строительства и устанавливаются в указанные места.
• Сразу после установки фундамента можно приступать к возведению стен — не нужно ждать укладки самих плит.
• Все элементы фундамента уже имеют гарантированное качество и стандартизированы.

Недостатки:

• Тяжело сделать качественную гидроизоляцию из-за наличия межплитных швов;
• Имеет меньшую прочность, чем монолитная конструкция;
• Иногда такой фундамент будет стоить существенно дороже, чем монолитный, ввиду стоимости доставки строительных материалов, а также из-за использования спецтехники.

Сборный фундамент из блоков ФБС.
