Фундамент из бутового камня

Использование заполнителей (бутового камня, кирпича и т.д.) позволяет значительно экономить средства на обустройстве ленточного фундамента до 30 — 40 %.

Это монолитное основание, в котором с целью экономии цемента в качестве заполнителей используют кирпичный бой, щебень или гравий, карьерный камень. Такой вариант является хорошим заменителем , который стоит намного дороже.

Соотношение бутового заполнителя и бетона может составлять 40 % к 60 % соответственно. При большем количестве бутового камня фундамент может давать трещины. Ширина при этом не должна быть меньше 35 см. О размерах заполнителя можно судить по рисунку 4, на котором видно, что стена выложена в два кирпича, то есть ширина остова несколько больше 50 см. Очень мелкие камни использовать не рекомендуется. Прочность заполнителя на сжатие должна быть не меньше 1000 кг/см², поэтому следует приобретать камень без трещин. Следует также испытать его, ударив достаточно сильно молотком. От сильного удара он не должен раскалываться.

После застывания раствора необходимо получать «тяжелый » бетон, для чего потребуется цемент марки М400 или М500 в соотношении с песком 1:3.

Воду в раствор следует добавлять в количестве, зависящем от того, каким способом планируется трамбовка бутового камня в его составе. Для трамбовочного вибратора раствор можно делать густым (жесткая смесь). Такой раствор без вибратора сохраняют форму. Если трамбовать планируем с помощью лопаты или лома, то раствор делают пластичным и такую смесь называют пластичной. Она должна растекаться, но не до создания горизонтальной поверхности. Для выравнивания поверхности раствор делают жидким, то есть смесь должна хорошо растекаться по поверхности.

Бетонную смесь (раствор) замешивают в деревянном или металлическом корыте, емкость которого не превышает 0,4 м³. Подойдет корыто размером 1,5×1×0,2 м³. Вначале в корыто насыпают заполнитель, затем цемент и песок, все хорошо размешивают и, продолжая непрерывно размешивать, постепенно добавляют воду и доводят раствор до нужной консистенции.

Фундамент заливают на песчаную подушку. Раствор и его первый слой толщиной в 15 см должен полностью застыть, на него необходимо уложить рубероид. После этого устанавливают прочную опалубку (чаще устанавливают скрепляющие балки). Заливают бетон толщиной в 25 см и в него утапливают бутовые камни.

Расстояние между камнями должно быть 4-5 см, чтобы не разрушить рубероид, нижние камни не должны иметь заостренных краев. Следующий слой бетона должен иметь высоту 20-25 см. То есть он будет состоять из слоев наподобие каменной кладки. Достигнув заданной высоты, верхний слой заливают так, чтобы раствор покрыл все камни. В течение нескольких дней, пока фундамент застывает, его поверхность несколько раз в день увлажняют. Конструкцию необходимо защищать от солнечных лучей.

Преимущества бутобетонного фундамента

Рассмотрим несколько положительных сторон такого основания:

При соблюдении технологии строительства, возможно возводить даже двухэтажные дома

Однако в этом случае важно учесть реальную несущую способность будущей постройки. Если не произвести точные расчеты, это может привести к плачевным результатам.
Возможность возводить своими руками без привлечения специалистов.
Допускается использование на всех типах грунта

Это важное преимущество, которым обладает далеко не каждый тип фундамента.
Нет потребности привлекать высокопрофессиональную технику и дорогостоящие технологии.
Бутовый камень, использующийся как основной ингредиент, устойчив к низким температурам, грунтовым водам и паводкам. Так, если в вашей местности высокий уровень грунтовых вод, это вовсе не проблема.
Все исходные материалы имеют низкую стоимость, что позволяет использовать его повсеместно.

Рис 1.1: Схема по обустройству основания в условиях разного типа почв.

Мнение эксперта! Не стоит обольщаться всеми этими преимуществами. При всех положительных сторонах, бутобетонный фундамент при отрицательной температуре быстро промерзает. Бутовый камень прекрасный проводник, не отличающийся теплоизоляционными свойствами. В результате следует проводить целый комплекс теплоизоляционных и гидроизоляционных работ. Это может потянуть значительные средства, что удорожит проект в 3 раза. По этим и другим причинам, наша компания рекомендует установку фундамента на основе железобетонных и мини свай. Они не имеют подобных недостатков, плюс ко всему долговечны более 100 лет «жизни».

Монтаж

Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности

Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни; Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву; Насыпь подушки с уплотнением; Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки

Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки; Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание; Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см. Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см

Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей; Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас; Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой

Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей; Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас; Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.

Секреты устройства бутобетонного фундамента:

Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.

Как видно, обустроить бутовый фундамент даже непрофессионалу несложно, важно правильно определить размеры ленты, подготовить камни и затворить цементный раствор. Конструкция в результате получается долговечной и надежной. Перед кладкой стен поверхность фундамента покрывают гидроизоляцией

Перед кладкой стен поверхность фундамента покрывают гидроизоляцией.

Когда можно использовать

Хотя строить подобное основание можно на самых разных типах вид почв, существуют определенные ограничения. В первую очередь допускается возведение небольшого строения, не имеющего большую несущую способность. Если вас привлекает данный вид технологии, то обратившись в нашу компанию, специалисты и инженеры произведут необходимые расчеты, позволяющие увидеть реальное значение предполагаемой нагрузки.

Рис 1.2: Бутобетонный фундамент для небольшой постройки вполне оправданное решение

При расчете и определении массы фундамента, крайне важно доверять работу высококвалифицированным специалистам. Так, специалисты из знают технологию по использованию железобетонных свай в комбинации с бутобетонном

Плюс ко всему, почва не должна иметь склонность к проседанию, оползням и пучению. Учитывая это, наши специалисты в первую очередь производят геологическое обследование и анализ грунта. Благодаря этому можно убедиться в его надежности или наоборот.

Совет эксперта! Строительство такого фундамента допускается только при плюсовой температуре. При холоде, камень забирает в себя тепло из раствора, что ухудшает его технические характеристики, а сам фундамент становится менее прочным.

В противопоставлении к этому, свайный железобетонный фундамент не имеет подобных ограничений. По этой причине он широко используется на территории Российской Федерации.

Так же смотрите

Фундамент под дом 10 на 10

Фундамент для дома из бруса

Фундамент под баню: их виды и сравнение

Разновидности бута

Весь добываемый материал подразделяется на отдельные виды.

• Промышленный камень получают преимущественно при добыче щебня. Это высококачественный, прочный, целостный булыжник больших параметров. Его используют при строительстве дорог, гидротехнических сооружений, плотин и т. п.

• Округлый бут – это чисто природное творение. Характерную форму приобретает в процессе скатывания со скал и обработки естественными водоёмами. Принадлежащие к этой разновидности камни ледникового происхождения. Их параметры довольно крупные, форма неправильная. Материал широко используется для возведения крупных объектов, оформления ландшафта участка, изготовления декоративных элементов.

• Постелистый камень формой схож с параллелепипедом, где две параллельные плоскости называют постелями. Это идеальный материал для сухой кладки. Отбираются фракции на этапе сортировочных работ, когда горная добыча делится на разные фракции. Впоследствии их используют при создании фундаментов, ограждений и стен.

Выполнение установки основания

Самое главное требование заключается в последовательном и обязательном исполнении всех норм

Бутобетонный фундамент строится при определенных условиях, правила которых распространяются и на другие виды подобных конструкций. Самое главное требование заключается в последовательном и обязательном исполнении всех норм. Нужно помнить, что в противной ситуации, постройка будет некачественной, и вы только зря потратите свои денежные средства. Итак, поэтапные действия установки фундамента:

Подробная диагностика почвы на участке. Состав и качество земли напрямую воздействуют на срок эксплуатации здания и его устойчивость. При данной задаче определяется уровень промерзания и положения грунтовых вод.
Подготовить площадь строительного объекта от мусора и растительности. Главное требование к этому этапу – выравнивание пространства.
После завершения всех подготовительных процессов можно смело переходить к земляным работам, а именно рытью траншеи;
Чтоб усилить прочность конструкции необходимо выполнять песчаную подушку, которая позволяет снижать давление дома;
Подушку следует плотно утрамбовать. Ее слой примерно должен составлять – 10 см.
Далее выполняем гидроизоляцию, которую можно выполнить рубероидом.

Особенности бутовых фундаментов

По сути, современный бутовый фундамент – это кладка из камня на цементном растворе. Чтобы он получился надёжным, мало знать технологию его возведения. Нужно учесть характер грунта на участке строительства, выбрать качественный бут, определиться с типом основания, рассчитать количество необходимого материала.

Камень – основа фундамента

Наиболее пригодными для устройства фундамента являются плоские камни – плитняк. Это различные горные породы со слоистой структурой. При разработке карьеров они раскалываются на пластины разной толщины и формы. Практически параллельные плоские грани позволяют вести кладку с минимальным расходом раствора. А неповторимая неправильная форма каждого элемента – создавать оригинальную фактуру поверхности.

Для возведения фундаментов используют такие распространённые и недорогие породы бута, как:

известняк;
сланец;
туф;
доломит;
песчаник; ракушечник.

Плоский камень самый удобный для кладкиИсточник tildacdn.com

Также допускается применение речного булыжника, но его округлая форма усложняет кладку, требуя устройства опалубки.

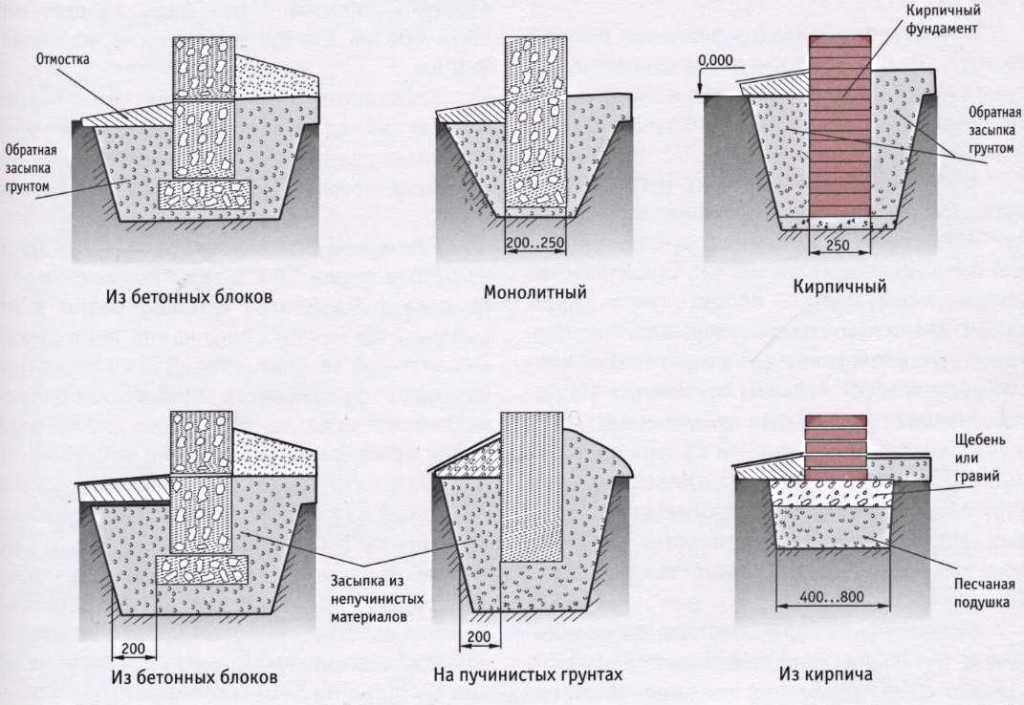

Виды бутовых фундаментов

Из камня можно делать ленточные и столбчатые фундаменты. Последние подходят только для хозяйственных построек, бань и лёгких каркасных домиков. Сложенные из камня столбы устанавливают под углами здания, на пересечении внутренних и наружных стен, и соединяют их обвязкой-ростверком, являющимся основанием для возведения стен.

Столбчатый бутовый фундаментИсточник remont-domov.by

Для капитального жилого дома лучше делать ленточное основание. Оно подходит для зданий с подвалом, в два и даже три этажа. Так как армировать бутовый фундамент нет необходимости, то при условии расположенного поблизости карьера он обходится дешевле железобетонного монолита, и обладает не меньшей прочностью.

Компоненты

Состав бутобетона для фундамента включает несколько основных компонентов:

бутовый камень (40-60%);
речной песок средней фракции;
цемент М400, М500;
вода;
пластификаторы.

Бутовый камень природный по размерам может быть любым с одним ограничением – длина фрагментов не должна превышать 1/3 ширины фундаментной стенки. Можно использовать половинчатые кирпичи и обломки керамических блоков, крупный щебень, горные обломочные породы. Бутовые камни необходимо предварительно очистить от налета и загрязнений методом отсева или омовения струей воды.

Цемент высоких марок М400-М500 подойдет для получения конструкции оптимальной прочности, соответствующей М300-М400.

Песок речной очищенный входит в состав бутобетона в качестве мелкого наполнителя. Его используют с цементом в соотношении 3 к 1, может быть 2 к 1 для улучшения прочности конструкции.

Пластификаторы рекомендуется вводить в цементный раствор для фундамента с целью улучшения его пластичности и укладки. Это могут быть присадки-модификаторы для повышения морозоустойчивости материала, водонепроницаемости.

Вода в раствор вводится по мере необходимости в малых дозах.

Расход готового цемента-раствора на 1 куб бутобетона оставляет 40-60% в зависимости от количества бута в объеме конструкции.

Точный состав компонентов определяется конструктивно и зависит, опять же, от бутового наполнителя.

Это интересно: Особенности бутового фундамента — объясняем тщательно

Как сделать бутовый или бутобетонный фундамент

При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.

Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.

Как сделать бутовый фундамент своими руками?

Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.

На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.

В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.

Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.

Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.

Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.

Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

Устройство бутобетонного фундамента

Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.

Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.

Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:

Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.

Особенности строительства бутового фундамента

Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.

Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.

Цифрами обозначены: 1 — изоляция, 2 — бутовый камень, 3 — кирпичная кладка .

Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.

Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.

Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.

Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных. Они изготавливаются из различных материалов, поэтому не составит Читать.

Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.

Этапы строительства

Первым этапом любого строительства является составление списка материалов, инструментов, расчет параметров конструкции.

Какие нужны материалы и инструменты?

Для строительства потребуются:

цемент;
песок;
щебень;
бутовый камень;
песок для подушки фундамента;
доски для опалубки;
крепеж для съемной опалубки;
гидроизоляционные материалы (мастика, рубероид);
теплоизоляционные плиты;
инструменты для земляных работ (лопаты, тачки);
материалы для разметки (колышки, бечевка);
трубы для дренажа (если он необходим);
бетономешалка;
уровень;
инструменты для расчистки территории и подготовки площадки (по необходимости).

Второй момент – теплоизоляция. Она не потребуется, если вместо съемной опалубки использовать несъемную. Это же касается досок, крепежа. Также несъемной опалубкой для бутобетонного основания может выступать кирпичная или каменная кладка в один ряд.

Расчет параметров

Чтобы рассчитать глубину залегания, высоту, ширину фундамента, нужно знать вес будущего дома, его полезную нагрузку, снеговую нагрузку.

Первый показатель вычисляется путем складывания массы всех строительных материалов, включая крепеж, отделку, ветрозащиту и так далее. Поэтому начинать расчеты нужно не с основания, а с дома.

Для этих целей лучше воспользоваться онлайн-калькулятором, например, Stroy-Calc. Полезная нагрузка дома обычно равняется 180×площадь дома. При этом 180 (кг/м2) – средний показатель полезной нагрузки. Что касается снеговой нагрузки, то ее находят на соответствующей карте регионов.

Для определения площади фундамента пользуются формулами и таблицами из СНиП 2.02.01-83. Чтобы найти глубину залегания, нужно знать уровень промерзания грунта в вашей местности – глубина фундамента должна быть ниже этой отметки на 10-20 см. В целом, для бутобетонного основания справедливы те же правила и норма, что и для железобетонного.

Проще рассчитать количество бетона для основания – в тот же Stroy-Calc вводят параметры ленты и получают результат – но для обычного раствора. А в требуемом растворе половину занимает бутовый камень. Поэтому проводят вычисления и делят полученную цифру на 2. Одна часть – количество раствора, вторая – бутового камня.

Пропорции компонентов для кладки

Как уже было сказано выше, бутобетонный раствор – это смесь обычного кладочного раствора с бутом. Поэтому для него актуальны стандартные пропорции песка, цемента и щебня в пропорции 1:3:5 соответственно. Количество камня – 50% от общего объема.

Подготовка строительной площадки

Она включает в себя:

Расчистка участка. Подразумевается вывоз мусора, корчевка деревьев, кустарника, травы, снос старых построек и так далее.
Геологическое исследование (шурфление) – для определения типа грунта, уровня подземных вод.
Разметка площади фундамента. Проводится на основе точного чертежа и рассчитанных параметров ленты. Для разметки обычно используют деревянные колышки, на которые натягивают бечеву.
Земляные работы – копка траншеи под ленту. Глубина траншеи должна быть больше на 10-15 см – это нужно для подушки из песка. Ширины траншеи должно быть достаточно для обустройства подошвы фундамента, самого фундамента включая гидро- и теплоизоляцию, плюс подсыпка.

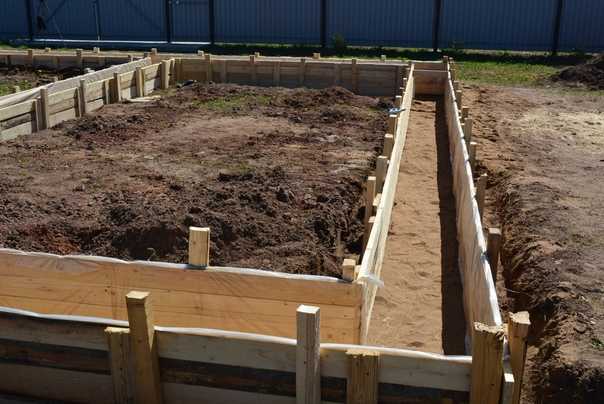

Монтаж опалубки, заливка бетона

Для строительства опалубки используют дюймовые доски. Если предполагается высокий цоколь, используют деревянные щиты.

Заливка бетона проводится в несколько этапов:

Заливают 15-сантиметровый слой обычного раствора, без камня. Это нужно, чтобы в дальнейшем бут не вдавливался в подушку.
Устанавливают опалубку.
Заливают бутобетонную смесь слоем 25 см, в нее погружают бутовые камни, с шагом 5 см – раствор должен покрывать их наполовину.
Следующий слой бетона – он должен полностью покрыть первый ряд камня и оставить место для покрытия следующего ряда, тоже наполовину.
Операция проводится до достижения требуемой высоты фундамента.
Верхний слой – чистый бетон, который полностью покрывает бут.

Во время проведения работ нельзя допустить пересыхания бетона – его поверхность нужно увлажнять или защитить гидроизоляционной прокладкой.

Гидроизоляция, теплоизоляция

После полного высыхания бетона опалубку снимают, и поверхность ленты обрабатывается гидроизоляционной мастикой, обмазочного или напыляемого типа. Такая обработка продлевает срок службы основания, защищая его от воздействия подпочвенных и талых вод.

После высыхания гидроизоляции целесообразно выполнить теплоизоляцию. Это нужно для продления срока службы фундамента. Кроме того, «теплый» фундамент позволяет сократить расходы на отопление дома. Для утепления используют плиты пенополистирола.

Какой бывает?

Несмотря на то что основным материалом фундамента является бетон, по своим конструкционным особенностям он делится на несколько видов.

Столбчатый фундамент представляет собой бетонные прямые или винтовые сваи, которые помещаются в землю с помощью специально предназначенной для этого техники. Самым большим недостатком такого вида является невозможность устройства подвала в здании, а также необходимость дополнительного утепления.
Ленточный фундамент – это непрерывная линия застывшего бетона, расположенная под всеми внешними и внутренними несущими стенами. При качественной тепло- и гидроизоляции такой фундамент позволяет устроить цокольный этаж в сооружении. Именно ленточный фундамент чаще всего сооружают своими руками, так как он не требует дорогостоящего оборудования и высоких навыков.

Кроме этого, фундамент из бетона делится на следующие типы:

бутобетонный – слой раствора покрывают прочным бутовым камнем;

Технология строительства бутобетонного фундамента

Учитывая, что основной материал при возведении такого основания – это натуральный камень, то тут сразу нужно понимать, что возводится он исключительно своими руками. Тут можно разве использовать механизированную технику для подготовки участка, но даже этот этап часто делают вручную. Но технология подразумевает несколько циклов, о которых нужно помнить и тщательно делать.

Нулевой цикл. Это подготовительные работы, расчистка территории, определение глубины залегания водоносных горизонтов, а также типа и структуры почвы. Этот цикл нужно делать при возведении всех без исключения оснований.
Дальше выравнивается площадка, проверяется уровнем, устраняется вся растительность. Затем удаляется верхний мягкий слой земли на глубину до 5-10 см, и выполняется разметка траншей под будущее сооружение.
Создание песчаной подушки. Делается она с двух шаров щебня средней фракции и песка, трамбуется и слегка поливается водой. Поверх подушки рекомендуется положить слои гидроизоляции, чтобы раствор не вытекал вглубь подушки.

Технология возведения каменных фундаментов:

Сначала по периметру траншеи укладывается первый слой щебня, его высота составляет до 15 см. Его нужно залить бетонным раствором и оставить затвердевать. Такой слой делается, чтобы камни под своей массой не вдавливались в песчаную подушку и не повредили шар гидроизоляции.
Затем по внешнему и внутреннему периметру траншеи делается деревянная опалубка. Ее нужно делать с досок, фиксировать вертикальными направляющими и промежуточными соединительными балками. Но внутренние части лучше ставить максимально высоко, чтобы потом легче было делать кладку. Если внешняя форма фундамента не играет роли, тогда опалубку можно и не делать, ее роль будет выполнять сама почва. Когда опалубка будет готова, внутрь заливается бетонный раствор на высоту до 25 см, в который укладывают камень. Как правило, камень должен быть скрыт наполовину. В первый ряд нельзя укладывать камень с острыми краями.
Затем заливается следующий слой и так делается, пока основание не будет возведено на необходимую высоту.

Технология укладки бутового камня отдаленно напоминает каменную кладку, только верхний слой камней погружается в бетон полностью. Затем основание оставляют высыхать, после полного высыхания выравнивается поверхность жидким бетонным раствором.

Но можно существенно упростить технологию возведения бутового фундамента. Для этого на нижний слой бетона начинают укладывать камень максимально плотно друг к другу, но не допускать разрывов. Как только будет выполнена кладка на высоту не менее 30 см, ее нужно полностью залить жидким бетоном и утрамбовать. Если камень большой и неправильной формы, пространство между ними заполняется керамзитом или мелким щебнем. Как только зальется первый шар камней, основание оставляют на пару дней, чтобы бетон попал в каждую пору и немного застыл. Затем аналогичным образом делают следующий шар камней, но между ними рекомендуется сделать армирование. Когда основание полностью засохнет, снимается опалубка и выполняются штукатурные работы с помощью раствора бетона с известью.

Основные характеристики

Бутовая конструкция

Бутовый и бутобетонный ленточный фундамент относятся к разряду конструкций мелкого заложения и используются в основном для индивидуального строительства малоэтажных зданий (1–2 эт.) своими руками. Сооружения данного типа весьма эффективны для возведения частного дома на пучинистых основаниях, и в условиях высокого расположения грунтовых вод.

Виды оснований из природного камня

Фундаменты бутобетонные позволяют в полной мере применить строительные материалы, распространенные в данной местности, что значительно повышает экономическую выгоду от использования такого типа конструкций.

Виды кладки

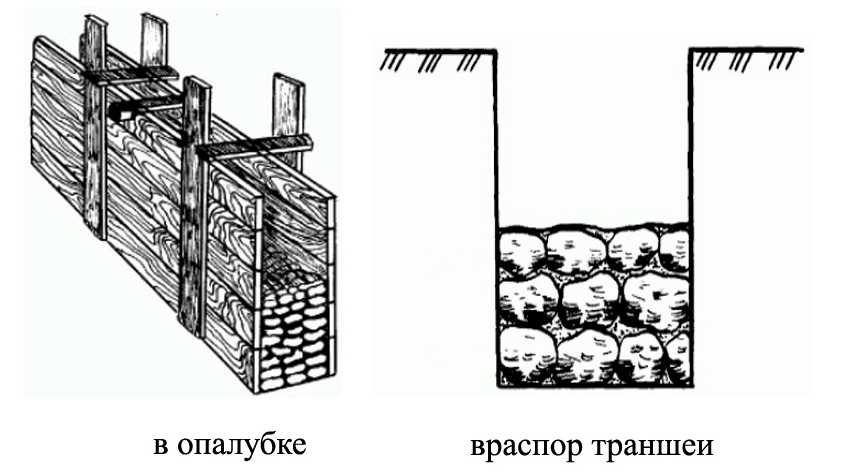

В зависимости от характеристик грунтового основания, бутовые и бутобетонные ленточные фундаменты могут выполняться двумя способами:

в опалубке — для слабых грунтов (песчаные, супесчаные);
в плотных грунтах — без опалубки: кладку ведут враспор по стенкам траншеи;

В роли опалубки выступают щиты, сколоченные из обрезной доски толщиной 40 мм, а также могут использоваться отходы ДСП или плоского шифера.

Бутовые

Бутовый фундамент — это сооружение из природных камней имеющих неправильную форму в виде двух примерно параллельных поверхностей (постелей).

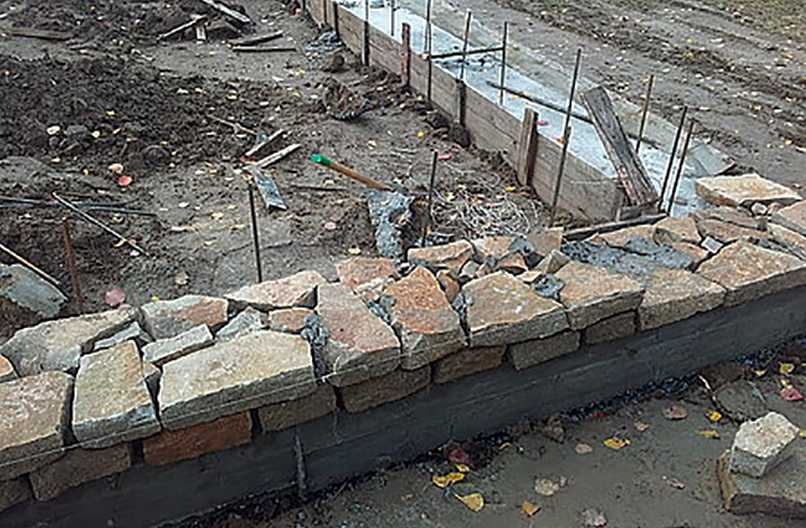

Бутовая кладка

В качестве материалов для бутовых сооружений используют камни горных пород:

известняк;
туф;
гранит;
песчаник;
булыжный камень и другие подобные материалы.

Применяемые для кладки камни обычно имеют калиброванные размеры 20×30 см, массой до 30 кг. Если бут большей величины, то его предварительно готовят — раскалывают на нужные фракции, подгоняя при этом его геометрические параметры под форму параллелепипеда. Такой вид работ носит название — плинтовка.

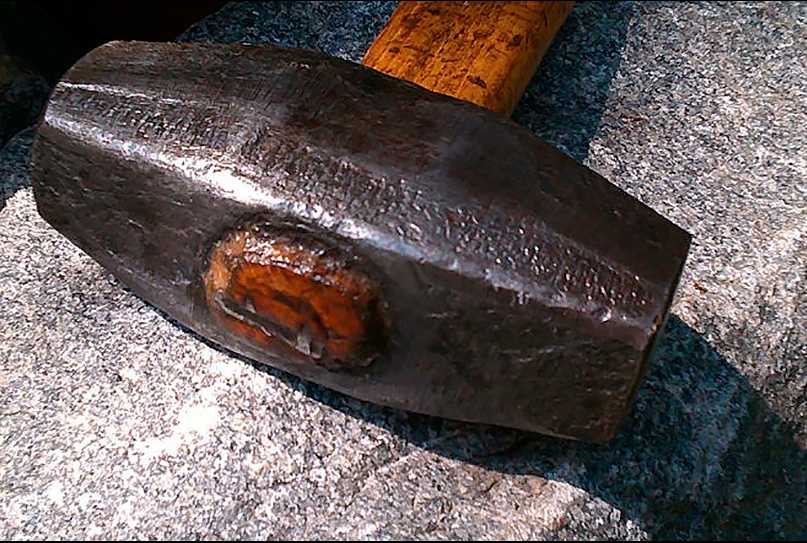

Кувалда

Для плинтовки кладочных камней обычно используют кувалду весом 4,8 кг, а для более точной обработки применяют кулачок — это заостренный молоток массой 2,3 кг. Этим же инструментом расщебенивают или осаживают камень при бутовой кладке.

Молоток-кулачок

Кроме названных приспособлений, в процессе возведения конструкций используют те же инструменты, что и при выполнении кирпичной кладки. Бутовая кладка рекомендована для конструкций, не подвергающихся значительным растягивающим напряжениям, а также при наличии дешевого местного материала (бута) и малых объемах сооружения.

Для ведения кладки используют растворы, марки которых должны соответствовать параметрам, указанным в таблице ниже.

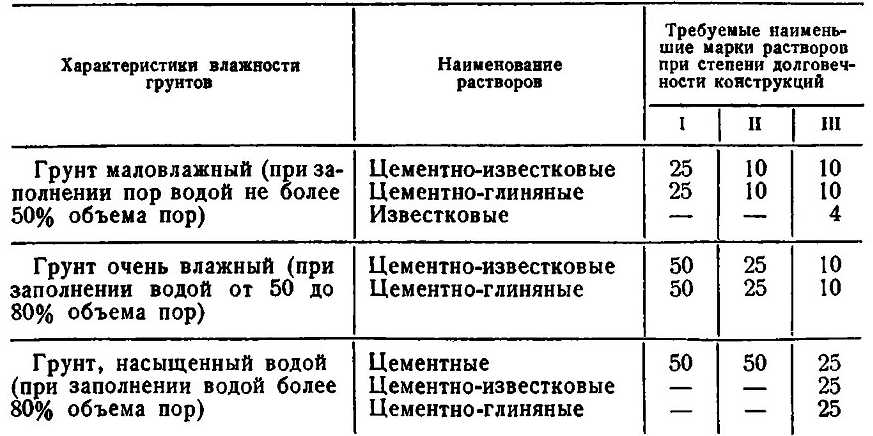

Рекомендуемые марки растворов

Бутобетонные

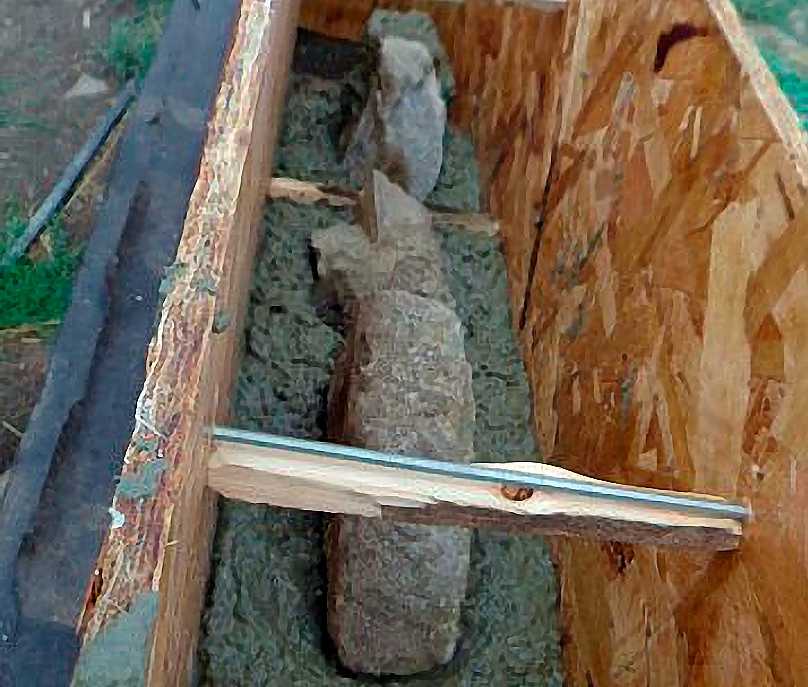

Ленточный бутобетонный фундамент состоит из бетонной подвижной смеси, в которую равномерно горизонтальными рядами вдавливают бутовые камни. Количество природного камня должно соответствовать половине общего объема конструкции.

Бутобетон

Для бутобетонного сооружения применяются те же стандарты что и для бутовой кладки, кроме одного отличия —камни допускается применять не расколотыми. Однако, геометрический размер используемого бута не должен быть больше 1/3 ширины сооружаемой конструкции.

Еще один важный момент — бетоннобутовый фундамент, независимо от состояния грунтов, всегда возводится с применением щитовой съемной опалубки. Из положительных свойств — цена возведения бутобетонных конструкций ниже, чем стоимость аналогичных по объему бутовых, и приравнивается к затратам по устройству монолитных ленточных конструкций.

Проектирование

Расчеты бутобетонного фундамента начинаются с определения ширины и глубины заложения подошвы сооружения.

Определение этих значений зависит от нижеследующих факторов:

конструкция сооружения (наличие подвала, инженерные сети и пр.);
характер и величина нагрузок;
рельеф местности;
геологические условия;
гидрогеологические условия;
климатические условия (глубина промерзания и т. п.).

Еще, глубина залегания подошвы сооружения должна обеспечивать надежную работу основания по предельным расчетным состояниям (растяжение, сжатие и т.д.) и по максимуму исключать промерзание грунта под конструкцией.
