Звукоизоляция межэтажного перекрытия по деревянным балкам

Решение проблемы

Чтобы с максимальной эффективностью защитить свой дом от излишнего шума, или сократить количество звуков, проникающих через перекрытия этажей, необходимо начинать решать этот вопрос еще не стадии строительства дома.

Все пересекающиеся конструктивные элементы, необходимо устанавливать через звукоизолирующие прокладки. Так можно снизить количество вибраций, которые переходят с одного элемента на другой. Сделать это, необходимо, еще при строительстве сруба, так как потом, подобной возможности уже не будет.

Собирать перекрытие, следует таким образом, чтобы установленные лаги образовали своеобразную решетку. Такое конструктивное решение очень сильно увеличивает жёсткость, что положительно влияет на шумопоглощения. Но, только этого недостаточно – необходимо заполнить образовавшиеся квадраты материалом, способным не пропускать через себя звуки.

Еще одной особенностью межэтажной плиты в деревянном доме, будет возможность устроить две не соприкасающиеся друг с другом системы балок и лаг, между которыми проложен вибропоглощающий материал. Такое решение дает наилучший эффект, а его устройство, можно увидеть на приложенном далее рисунке.

В старых постройках, для решения проблемы со звуками, междуэтажные конструкции засыпались песком, который отлично поглощал все звуки. Сейчас этот метод по прежнему актуален – песок можно использовать в качестве одного из звукоизолирующих слоев. Только стоит помнить, что он немало вести, так что рассчитать прочность конструкции нужно с учетом этого момента.

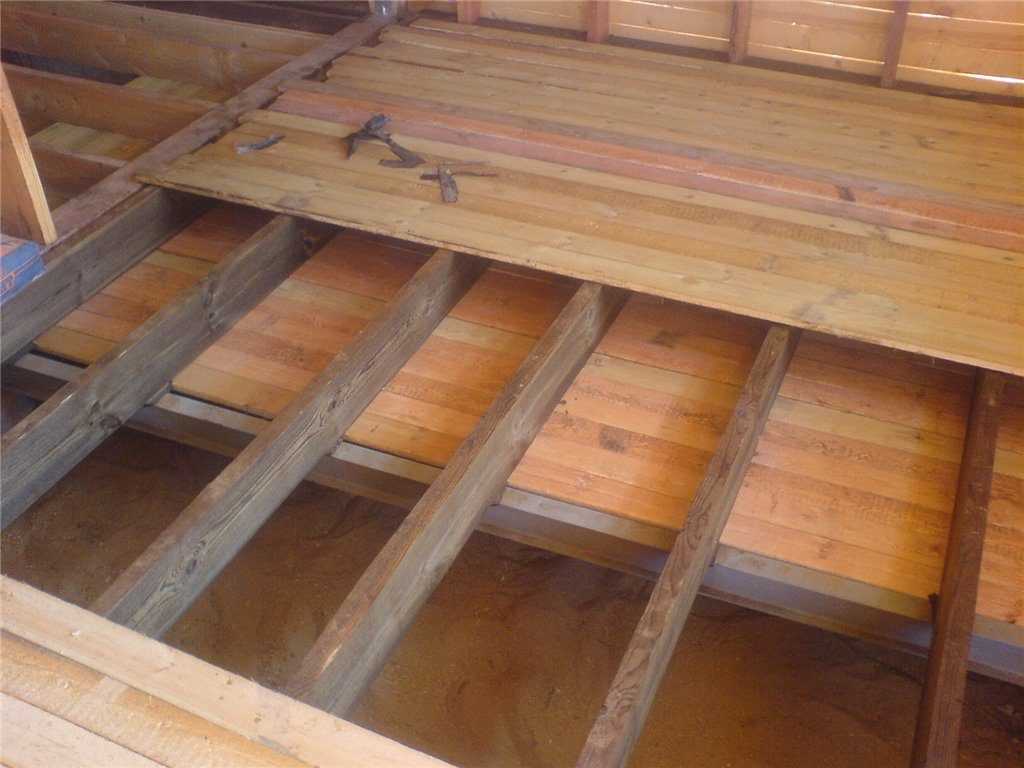

Засыпку песка, можно производить только после того, как все пространство, куда его планируется насыпать, будет укрыто полиэтиленовой плёнкой. Она предохранит песок от просыпания вниз. Подобрать нужно такую пленку, которая будет достаточно прочной, но, при этом, сохранит эластичность, чтобы ее можно было проложить во все углы и изгибы конструкции.

Места стыков листов пленки, нужно проклеить крепким скотчем. После этого, можно производить засыпку. Толщина слоя песка, должна быть в пределах 50 – 60 миллиметров. Такого слоя достаточно для того, чтобы шумоизоляция в таком деревянном доме стала просто отличной, а весить он будет не слишком много.

По лагам, в местах соприкосновения с другими частями пола или потока, в обязательном порядке, нужно проложить звукоизолирующую ленту. Это уменьшит их способность передавать звуки.

Следующим шагом к хорошей звукоизоляции, будет использование звукопоглощающих материалов для утепления перекрытий. Если в доме, потолок нижнего этажа, одновременно будет служить и полов верхнего, нужно использовать подложку под покрытие пола на верхнем уровне.

Наклеивание специальных мембран – звукопоглотителей, приносит очень ощутимый эффект. Но, все проблемы нужно решать комплексно, и только мембрана, полностью проблему не решит. Поэтому, нужен еще и волокнистый наполнитель для собранной конструкции.

Иногда, вместо волокнистых материалов, применяют обычный керамзит. Он неплохо гасит звуки, но, нужно засыпать его на песчаную подушку, что исключит его контакт непосредственно с балками перекрытий.

Современные звукопоглотители тоже отлично себя зарекомендовали, и в деревянных постройках можно применить те же самые изделия, что и в кирпичных или панельных строениях. Хорошие показатели у материалов «Шуманет», панелей «Изотекс» со звукопоглощающими покрытиями и мембран для звукоизоляции «Тексаунд»

Шумоизоляция под натяжной потолок

Несмотря на наличие свойства поглощения звука натяжным потолком, многие используют дополнительные материалы для улучшения эффекта. Звукоизоляция натяжного потолка осуществляется тремя способами:

  • приклеивание;
  • монтаж на обрешётку;
  • монтаж с использованием «грибков.

Какой использовать метод, зависит от многочисленных факторов(преследуемые цели, конструкция потолка, инженерные коммуникации и т.д.). По данному вопросу лучше консультироваться со специалистом, если нет знаний в данной области.

В частных домах комплексная звукоизоляция потолка требует шумоизоляции пола на чердаке

Чтобы получить наилучший эффект, потолочная поверхность должна быть в идеальном состоянии. Все неровности, трещины и дыры должны быть заделаны либо при помощи шпатлёвки, либо при помощи монтажной пены. Допускается возможность обработки плиты грунтовкой, чтобы улучшить адгезию между ней и шумоизоляционным материалом.

Подвесной потолок

Монтаж подвесного потолка в доме с деревянными перекрытиями, покрытыми шумоизоляционными материалами, выполняют так же, как и в других зданиях. Следует учитывать, что металлические подвесы каркаса из металлопрофиля могут играть роль акустических мостиков.

Прежде чем приступать к устройству подвесного потолка, нужно продумать конструкцию подвесов. Подвесы в местах примыканий можно обернуть звукоизоляционной лентой или использовать тяжи из полимерных материалов.

В качестве звукоизоляционных панелей в подвесном потолке применяют перфорированные акустические плиты. Плиты Армстронг представляют собой сэндвич-панели с внутренним наполнителем из минеральной ваты.

Звукоизоляция потолка в доме

Звукоизоляция потолка деревянного перекрытия между этажами должна обеспечивать достаточный уровень комфорта жильцов дома.

При монтаже потолка часто используют каркас из металлического профиля. Для такого потолка воспользуйтесь следующими решениями:

  • вместо CD подвесов на потолок крепят специальные подвесы с вибрационными накладками;
  • профиль UD монтируют с использованием виброизолирующей ленты, которая предотвратит передачу вибрационных шумов на стены и потолок;
  • сведите к минимуму соприкосновение несущих деталей каркаса и звукоизоляционного материала;
  • обрешетку заполняем звукоизоляционным материалом с высоким коэффициентом звукопоглощения;
  • стыки потолочных панелей проклейте герметизирующим составом и тщательно изолируйте;
  • места прохождения дымохода сквозь перекрытие изолируются термостойким утеплителем.

При выборе деревянного каркаса используют аналогичные приемы звукоизоляции. Результат — герметичный, жесткий и многослойный потолок с толщиной 5-7 см. Для финишного покрытия лучше применить натяжной потолок. Гипсокартонные листы создают дополнительные мостики шума.

Предлагаем ознакомиться Как вырастить бруснику на садовом участке

Звукоизоляция деревянного перекрытия с независимыми балками пола и потолка.

Основной задачей такой конструкции является максимальное исключение структурного шума. Контакт балок происходит только через стену, но общая масса стены, а также использование подкладок из ватина или резины, позволяет и этот фактор свести к минимуму. Балки пола являются несущими, имеют высоту 200 мм. Балки потолка предназначены только для поддержания потолка, а по этому имеют высоту 100 мм. Между балками имеется зазор 20-50 мм, при этом они могут располагаться как вдоль друг друга, так и перпендикулярно. Таким образом толщина перекрытия может достигать 350 мм. Для уменьшения общей толщины перекрытия балки можно располагать вдоль друг друга со смещением (вариант 2 рисунка). Звукоизоляционное наполнение может быть исполнено как и в ситуации с единой балкой.

Крепление балок перекрытия к мауэрлату: технология выполнения работ

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать

В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности

Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Установка ↑

Для устройства мурлата используют деревянные брусья, которые укладывают в плоскости, параллельной будущему коньку. Его начинают устанавливать в процессе возведения стен. К примеру, в случае кирпичной кладки можно поступить следующим образом:

  • ближе к верху, примерно на 4–6 рядов ниже края, с периодичностью в 1 м прокладывают толстую проволоку; проволоку прочно закрепляют внутри кладки по центру; длины свободных концов должно хватить, чтобы впоследствии без проблем охватить и обвязать опорный брус; после завершения строительства видимые части крепежа прячут, к примеру, нанеся слой штукатурки.

Чтобы не допустить загнивания балок мурлата, их гидроизолируют, прокладывая рулонный материал типа рубероида.

Устраивая мауэрлат вдоль периметра стен, необходимо проконтролировать не только надежность фиксации, но и горизонтальность опорного бруса.

Нужен ли мауэрлат, если есть балки ↑

Когда висячие стропила опираются на брусья перекрытия, которые уложены прямо на стену, то при таком устройстве возникают серьезные точечные усилия, воздействующие на строительные конструкции. Как правило, подобный подход практикуют при возведении деревянного дома. В этом случае это оправдано, поскольку благодаря горизонтальному расположению бревен и брусьев, использованных при строительстве стен, нагрузки, которые они испытывают, равномерно распределяются.

Для кирпичной кладки или при использовании ячеистых блоков нераспределенное давление может оказаться губительным – в местах, где расположены брусья перекрытия, стены с краю начинают крошиться. Именно по этой причине давление следует рассредоточить. Для этого на ее гребень рекомендуется укладывать мурлат, который выполняют из толстого деревянного бруса. Таким образом, положительный ответ на вопрос, нужен ли мауэрлат под балки перекрытия в подобных конструкциях, не подлежит сомнению.

Если кровельная конструкция предусматривает сопряжение стропил и перекрытия, то прежде необходимо обеспечить надежное крепление балок перекрытия к мауэрлату. На последний фактически будет возложена разгрузочная функцию.

Последовательность крепления ↑

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

    • Такие параметры, как сечение брусьев конструкции и шаг установки, рассчитывается при проектировании дома на основе оптимального сечения и шага стропил. К примеру, если стропила предполагается изготавливать из досок 5 на 15 см, то расстояние между этими элементами выбирают, равным 0,6 м. Это оптимальный вариант, тем более что ширина теплоизоляционного материала тоже равняется 0,6 м.
  • Чаще всего они имеют сечение 200 на 100 либо 150 на 100. Итоговую же длину подбирают с учетом ширины будущего карниза. Вынос составляет порядка 0,4–0,5 м. Как правило, их устанавливают в одном направлении – преимущественно поперек помещения. На закрепленном мауэрлате выполняют небольшие пазы (достаточно глубины в 20–300 мм) под элементы перекрытия. Вначале монтируют крайние из них, расположенные у противоположных стен, отступив от их внутреннего края на 0,5–0,6 м. Далее между ними натягивают веревку и по полученному уровню раскладывают остальные брусья на расчетном расстоянии друг от друга. Следуя этому правилу, можно обеспечить ровную горизонтальную плоскость потолка. Следует обязательно проконтролировать места крепления балок к мауэрлату. В случае необходимости их можно слегка подчистить, подтесать мурлат либо, наоборот, подложить небольшие плашки из кусочков фанеры. Затем монтируют поперечные брусья с шагом в 1 м.

Элементы перекрытия после врезки в мурлат закрепляют друг с другом, используя гвозди, стальные перфорированные уголки под шурупы или саморезы.

Для начала балки временно фиксируют. Сделать это достаточно просто. Недалеко от их концов в поперечном направлении укладывают доску, лучше даже две, и прибивают, используя гвозди. Если уложить рядом две доски, то передвижение по перекрытию в процессе устройства крыши значительно упростится.

Временная фиксация повышает надежность основной, так как не дает детали смещаться.

Инструкция по звукоизоляции

Шумоизоляцию деревянного перекрытия начинают с антисептической обработки всей древесины. После чего:

  1. На нижней части бруса закрепляют рейку. В образовавшийся зазор зашивают доску с толщиной от 2,5 см.
  2. Добавляют пароизоляцию. 10 см от её края загибают на стене.

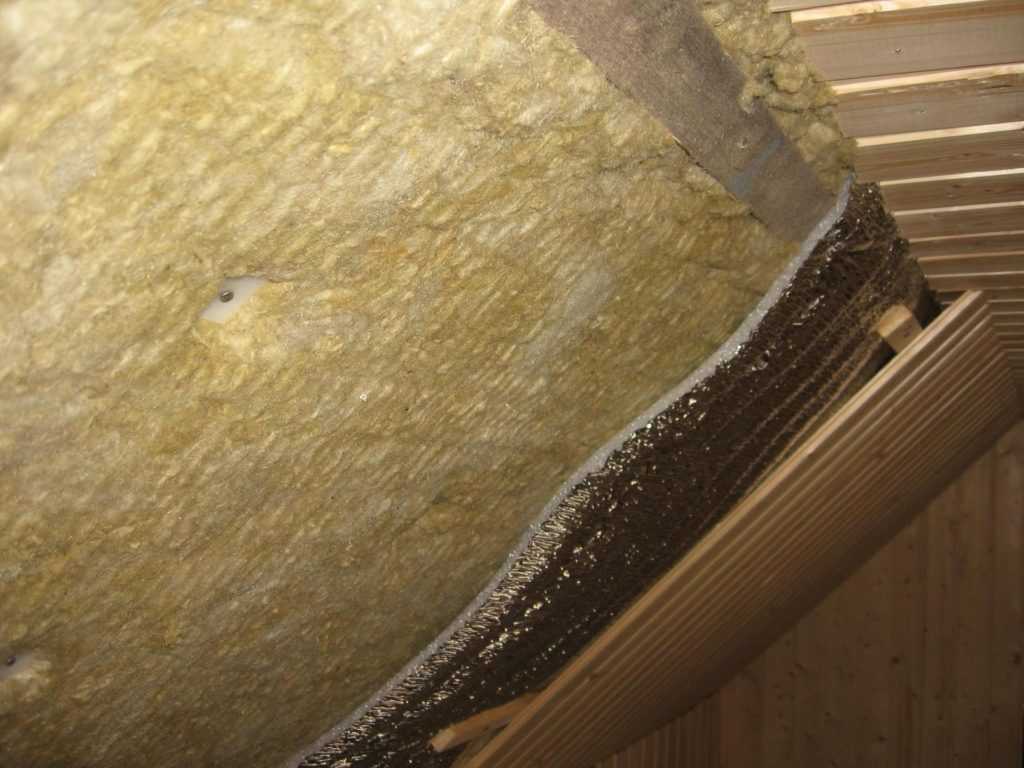

  3. Пространство над балками заполняют войлоком, а между ними — волокнистыми матами.

Чтобы завершить основание на нижнем этаже, подшивают потолочное покрытие. Можно использовать гипсокартон, доски или вагонку. Верхняя часть перекрытия тоже подготовлена для настила полов.

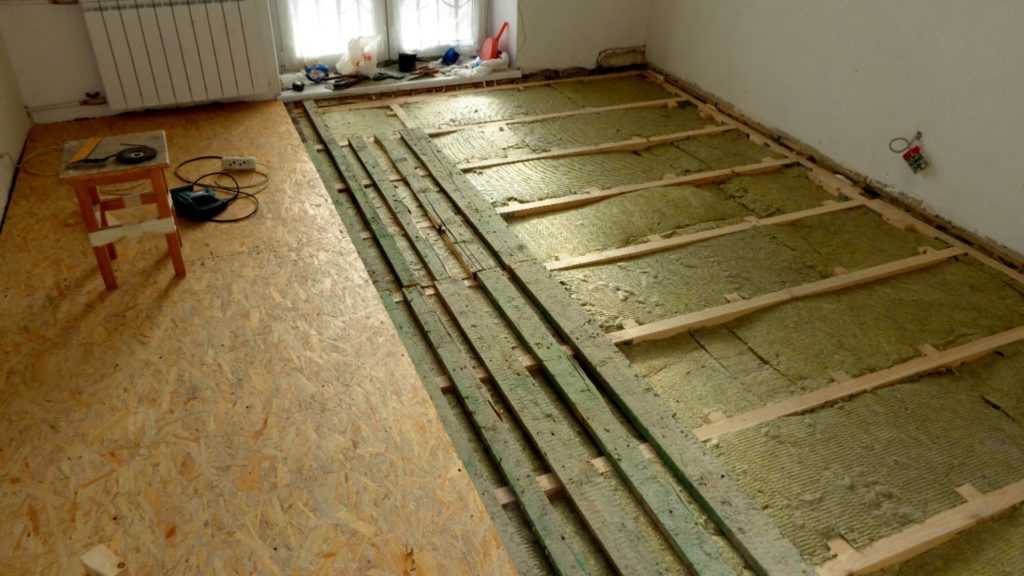

Для установки напольного покрытия кладут доски 40х150 мм. Сверху либо делают теплоизоляционную прослойку под фанеру, либо подложку под паркет и ламинат.

Для поглощения высокочастотных звуков применяют материалы с волокнистой структурой. Для гашения низких частот — настилы. Сочетание обоих типов повышает эффективность шумоизоляции.

Шумоизоляция при помощи песка

Песок обладает отменными звукоизоляционными свойствами. Колебания воздуха сначала спрессовывают песок, а затем поглощаются им.

Помимо этого песчаная прослойка заполняет пустоты в межэтажном перекрытии. Таким образом, песок изолирует и высокочастотные, и низкочастотные волны.

У такого способа имеется недостаток — межэтажные перекрытия становятся тяжёлыми. Поэтому под песок нужно предварительно подобрать балочную опору из крепких материалов.

При шумоизоляции песком:

  1. Как и в описанной выше процедуре, на нижней стороне балки закрепляют рейку и зашивают зазор массивной фанерой. После чего добавляют пароизоляцию.
  2. Чтобы связать деревянную перегородку, при укладке поперечных досок делают прорезь под балки. В итоге образуются сравнительно небольшие ячейки, куда впоследствии насыпают песок.
  3. При засыпке рекомендуют оставить 5 см от верхнего края. Это нужно для того, чтобы проветривать перекрытие.
  4. Закончив сыпать песок, набивают на лаги войлок, после чего стелят фанеру.

Этим завершают подготовку основания для чистового пола.

Черновой или плавающий пол

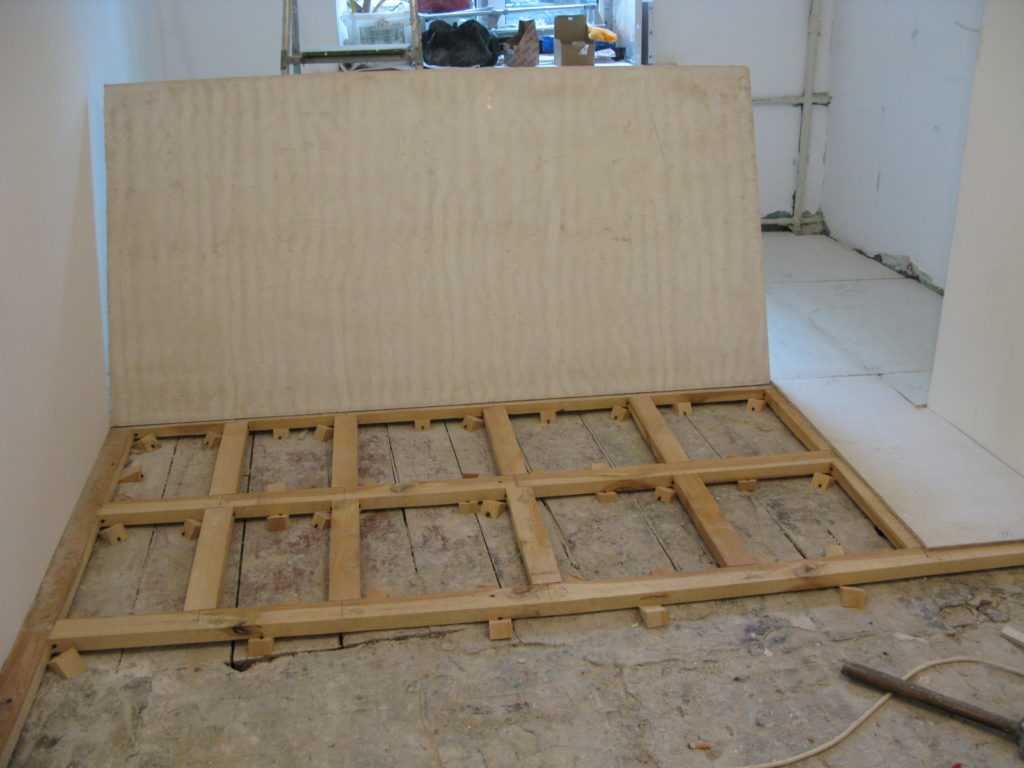

Черновой пол — это фанера, уложенная на поперечные лаги с отступом от стены 30 мм. На фанеру, которая накрывает доски, кладут войлок, не делая зазоров, после чего настилают пол. Такая конструкция существенно повышает уровень шумоизоляции

Плавающий пол также помогает улучшить звукоизоляцию. Его отличие от чернового пола в том, что фанеру не закрепляют, а просто укладывают поверх войлока. Чтобы скрепить фанерные листы друг с другом, вниз устанавливают рейку. При этом между полом и брусьями образуется свободное пространство, которое исключает возможность трения древесины и увеличивает шумоизоляцию.

Звукоизоляция деревянных перекрытий

Именно деревянные перекрытия идеально проводят звук. Роль резонатора выполняют балки, которые хорошо проводят колебания на низких частотах. Специалисты различают 2 вида перекрытий – чердачное и межэтажное.

У каждого варианта есть своя специфика. В первом случае укладывают слой минеральной ваты плотностью 50 кг/м³ и выше. Толщина материала составляет 100 мм. Такая защита позволяет обеспечить защиту шума по шкале изоляции равную 45 дБ.

Техника установки поглотителя шума для обоих вариантов одинакова. Строители называют это «пирогом» или мембраной. Между 2 листами (фанеры, ОСБ) укладывается собственно изолятор. При этом учитывается правило – чем толще слой поглотителя, тем лучше он защищает от шума. Техника слоевой защиты используется для шумоизоляции перекрытий между этажами, а также для потолка деревянного дома.

Нормативы звукоизоляции перекрытий

Учитывая, что шум является одним из видов загрязнения окружающей среды и оказывает влияние на здоровье человека, его величина нормируется соответствующими законодательными актами. Для России в 1996г были разработаны СНиП (Санитарные нормы и правила) определяющие допустимый уровень шума в жилых, рабочих, учебных и других помещениях За прошедшее время этот документ был изменен дважды. В 2003г. в силу вступили СНиП 23-03-2003 «Защита от шума», а с 2011г. по настоящее время действует редактированная версия данных правил СП 51.13330.2011 (Свод правил «Защита от шума»).

В данном документе приводятся допустимые и максимальные значения уровня шума для помещений различного назначения. Нормирование приводится для ряда фиксированных частот по октавам, в зависимости от степени их воздействия. Такими фиксированными частотами определены: 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000Гц. Допускается использование при нормировании эквивалентного уровня давления звука для всего спектра частот. Согласно данному документу, эквивалентный уровень шума в жилых помещениях должен соответствовать следующим величинам:

Время суток Допустимый уровень, дБ Максимальный уровень, дБ
День (с 7-00 до 23-00 часов) 40 55
Ночь (с 23-00 до 7-00 часов) 30 45

Данные нормы становятся главным ориентиров при строительстве жилых помещений. Уже на стадии проектирования выбираются соответствующие материалы и конструктивные решения, обеспечивающие соблюдение установленных параметров. Для этого разработаны и приведены в данном Своде правила и методики измерений звукоизоляционных свойств перекрытий и стен, а именно определение индексов Rw и Lnw, установлены их допустимые нормы. Так, для перекрытий в жилых помещениях значение Lnw не может превышать 60дБ, а Rw должен быть не менее 52дБ. Для стен установлена норма Rw =52, если речь идет о перегородках внутри квартиры то индекс снижается до 43дБ.

Выбираем уровень защиты

Для обеспечения надежной защиты от посторонних звуков
необходимо правильно подобрать уровень защиты. Эффективная звукоизоляция
потолков зависит от различных факторов:

  • выбора изоляционного материала;
  • толщина поглощающего слоя;
  • сколько используется слоев изолирующего
    материала;
  • внешний вид финишного слоя.

При выборе материала для звукоизоляции важно ответственно
подойти к решению вопроса. Каждый изоляционный материал обладает своими
особенностями и характеристиками, от которых будет зависеть качество
шумоизоляции

Все материалы обладают различными показателями звукоизоляции,
поэтому такое ответственное задание как выбор материалов стоит доверять
специалистам, хорошо разбирающимся в данном вопросе.

Современные шумоизоляционные материалы отличаются своими
характеристиками и особенностями. Есть такие материалы, которые с небольшой
толщиной обеспечивают эффективную и надежную защиту. Единственный недостаток
таких материалов заключается в их стоимости, именно по этой причине большинство
владельцев квартир отдают предпочтение традиционным менее дорогим вариантам
изоляции. Когда устанавливается бескаркасная звукоизоляция потолка, то используются традиционные
материалы, их стоит класть по принципу: толще, значит лучше.

Что касается количества используемых слоев, то как
показывает опыт, комбинирование изоляционных материалов максимально эффективно
справляются с различными видами шума. Многослойная бескаркасная шумоизоляция потолка в квартире,
является оптимальным решением, однако стоит смотреть на площадь помещения. В
небольшом помещении нежелательно использовать многослойные «пироги», так как
объем комнаты станет еще меньше, что абсолютно неприемлемо.

Финишный слой шумоизоляции можно подобрать не только исходя
из характеристик материала, но и внешнего вида. Современные производители
изготавливают финишные звукоизоляционные материалы в оригинальном виде, что
иногда помогает в создании определенного дизайна интерьера.

В квартире с высоким потолком можно использовать
шумоизоляцию состоящую из многочисленных слоев материала, при этом не
ограничивая толщину изоляционного слоя. Для эффективной защиты потолка в
квартире подойдет толщина слоя от 7 до 12 сантиметров. В комбинацию такого
изолятора войдет:

  • рулонный звукоотражающий материал;
  • шумопоглощающая плита ГКЛ и ГВЛ;
  • звукопоглощающая мембрана;
  • финишное покрытие.

Схема бескаркасной шумоизоляции

Такой набор материалов убережет комнату от любого звука и
шума, поэтому часто такую систему защиты устанавливают в детской и спальне.

Что касается квартир с невысокими потолками, то здесь все
намного сложнее. Конечно комбинация слоев не исключается, при этом толщина
материалов должна быть небольшой. При использовании многослойного покрытия
небольшой толщины, потолок опускается все лишь на три сантиметра.

Некоторые для визуального увеличения пространства в квартире
устанавливают натяжные потолки
и в этом случае можно использовать любую толщину.
Такой способ является оптимальным для квартир с низким потолком и небольшой
площадью. Бескаркасная
звукоизоляция потолка в квартире и глянцевая поверхность потолка сможет
удлинить, а также расширить имеющее пространство.

Нюансы

Эффективность шумоизоляции зависит от правильного подбора материалов, соблюдения особенностей монтажа, следования основным правилам. Среди последних выделяют:

  1. Изоляция не должна оказывать излишнюю нагрузку на перекрытия, но быть надёжной, эффективной.
  2. Во избежание нарушений гигиеничности помещений устанавливают экологически чистые материалы. Низкое качество изоляции сказывается на комфортабельности пребывания в комнате.
  3. Добиться поставленной задачи возможно только при соблюдении технологии прокладки звукоизоляции. Пренебрежение нюансами монтажа может сказаться на качестве поглощения шумов.

Оценка целесообразности звукоизоляции, грамотный подбор материалов, корректная установка гарантируют эффективную защиту дома с деревянными перекрытиями от нежелательного шумового фона.

Технология укладки

В частном деревянном доме установку шумо- и звукоизоляции лучше всего проводить во время строительства или на стадии черновой отделки. Это избавит от загрязнения материалы финишной отделки (обои, окраска, потолок и так далее). Технологически процесс укладки шумо- и звукоизоляции не отличается сложностью, и провести его можно своими руками.

Примером может служить следующий порядок этапов монтажа.

  • В первую очередь весь брус необходимо покрыть антисептиком. Это защитит дерево от появления паразитов, плесени, грибков и загнивания.
  • На следующем этапе снизу балок набивается черновой настил. Для этого подойдут доски толщиной 25–30 мм.
  • Затем производится монтаж пароизоляции поверх сформированной конструкции. Стыки пароизоляции необходимо склеить строительным скотчем. Это предотвратит осыпание утеплителя. Края должны заходить на стены на высоту 10–15 см, что защитит изоляционный материал по бокам от проникновения влаги со стен.
  • После того как слой пароизоляции герметично закреплен на черновом настиле, на него укладывается утеплитель. При этом материал теплоизоляции монтируется не только между балок, но и поверх них. Это делается, чтобы избежать щелей, через которые могут проходить звуки и тепло. В целом такой подход обеспечит наиболее высокий уровень шумо- и звукоизоляции.

На завершающем этапе весь утеплитель покрывается слоем пароизоляции. Как и на начальных стадиях это будет служить защитой утеплителя от влаги и пара. Также необходимо плотно склеить скотчем стыки пароизоляции. После проведения этих этапов тепло и звукоизоляция готовы. Осталось смонтировать черновой пол. Для этого можно использовать доски шириной 30 мм. Но лучшим вариантом будет крепление ДСП, в два слоя. В этом случае края ДСП должны ложиться на лаги, а второй слой должен быть смонтирован так, чтобы перекрывать стыки первого слоя.
В результате проделанных операций с черновым полом получится покрытие, не имеющее соединения с балками, технология называется плавающий пол. Покрытие в этом случае держится за счет собственного веса, а отсутствие крепления с балочной конструкцией препятствует прохождение ударного шума. Этот метод является дополнительной звукоизоляцией

При приобретении плит из ДСП и ОСБ, изоляционных материалов обязательно важно узнать их производителя и, если это возможно, – тип материала. Строительные материалы могут выделять токсичные газы, поэтому рекомендуются более качественные материалы.

Правила звукоизоляции мягкими материалами

Прежде, чем начать работы по шумоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Волокнистые материалы лучше поглощают высокие частоты, а настилы – низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах материала. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Подобный материал в перекрытиях будет и защитой от шума, и хорошей теплоизоляцией.

Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на каркасные лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

Звукоизоляция перекрытия песком

Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола. Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем – основной пол.

Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном текстильном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок. Подобным способом стелят покрытия в мансардах и на чердаках

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а показатель Lnw – не выше 66.

Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция перекрытий из дерева создадут уютную и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий

>

Выбор шумоизоляционного материала

Звукоизоляция потолка в доме с деревянными перекрытиями может осуществляться несколькими методами, каждый из которых имеет свои особенности, преимущества и недостатки. К самым распространенным относятся:

  • волокнистые звукопоглощающие материалы – один из самых эффективных способов борьбы с шумами, представляющий собой листовые или рулонные утеплители (эковата, базальтовая и минеральная вата и др.), располагаемые по всей поверхности между потолком нижнего этажа и полом верхнего, или комбинируемые с другими материалами

войлок – располагается сверху на лагах, а также в местах примыкания стен, швах и прочих зонах, где есть неплотности, предотвращая проникновение звука сквозь них;

полистирольная, фольгированная, пробковая, резинопробковая подложка – тонкий рулонный материал, который укладывается сверху на напольное покрытие и/или балки, служит для гашения ударных шумов, вибраций;

песок – в комбинации с прочими материалами позволяет почти полностью решить вопрос звукоизоляции, укладывается в нижней части «пирога» потолка на полиэтиленовую подложку;

керамзит – крупнокусковой материал, принцип действия и способ расположения которого аналогичны песку, однако более удобный в обращении за счет меньшей удельной массы и исключения просыпаний в случае разрыва подложки;

черновой пол – монтируется по принципу плавающего пола (без крепления к лагам) из листов ДСП или ОСБ, гасит звуки за счет отсутствия жесткой связи с перекрытиями.

На практике не раз доказано, что один материал не в состоянии обеспечить должную шумоизоляцию, поэтому собирается специальный пирог, комбинирующий различные методы. Например, неплохой результат может дать следующая последовательность элементов (снизу вверх):

  • потолочные плиты;
  • деревянная обрешетка;
  • пароизоляционный слой;
  • минеральная вата + резинопробковая подложка на балках;
  • листы ДСП с приклеенной по всей площади резинопробковой подложкой;
  • ОСБ-плита, зафиксированная на ДСП;
  • паркетные материалы.

Поскольку такая конструкция является одной из самых действенных, технологию монтажа шумоизоляции будем рассматривать именно на ее примере.

Расчет количества материала и его стоимости

Расчет звукоизоляции междуэтажного перекрытия производится на основе следующих параметров:

  1. Толщины шумоизоляции, количества слоев основного материала.
  2. Технологии монтажа. Если используется рулонный шумоизолятор под черновой пол, то размер будет равен площади междуэтажного перекрытия. Когда применяется войлок на лаги или балки, то добавляется метраж с учетом изгибов.

Монтаж перекрытия на стадии строительства требует одного рулона рубероида. При покупке пластов минеральной, базальтовой ваты предварительно высчитывается площадь под изоляцию без учета балочных выходов. Фольгированный материал, который стелется под черновой пол, берут с запасом, учитывая, что настил необходимо проводить с запахом листа.

Грамотно установленная шумоизоляция между этажами обеспечит тишину в доме и усилит теплосбережение.  Рынок предлагает ассортимент строительных материалов для изоляции перекрытий на стадии строительства и для отделки старых междуэтажных перекрытий, без демонтажа последних.

Самоклеющийся каучук с фольгированным покрытием

Вспененный каучук с фольгированным покрытием поставляется в рулонах. Клейкая основа защищена плёнкой. Поверхность потолка обрабатывают специальной грунтовкой, чтобы повысить адгезию.

Перед началом монтажа рулоны рекомендуют прогреть. Материал кроят с помощью ножниц или строительного ножа. Защитную плёнку снимают с клейкой основы. Листы прижимают к потолку и проглаживают твёрдым валиком.

Благодаря гибкости каучука, им можно покрывать деревянные потолки любой сложной конфигурации. Эффективность каучукового покрытия заключается в том, что звуковые волны гасятся в вязкой структуре вспененной резины.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Советы мастера
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
