Теплый пол электрический своими руками - монтаж, пошаговая инструкция!

Выбор и установка коллектора

Коллектор для теплого пола

Коллектор подбирается в соответствии с количеством контуров. Он должен обладать оптимальным количеством выводов и позволять подключить абсолютно все выполняемые контуры.

Наиболее простой тип коллектора имеет запорные клапаны, но лишён возможности выполнять настройку системы, что позволяет отнести его к категории бюджетных вариантов оборудования.

Коллектор теплого пола, вариант №1

В коллекторах среднего ценового сегмента предусмотрена установка регулирующих клапанов, позволяющих при необходимости выполнить корректировку расхода воды в любой обогревательной петле.

Коллектор теплого пола, вариант №2

Коллектор теплого пола, вариант №3

Максимально эффективными являются автоматизированные коллекторы, оснащённые сервоприводом на каждый клапан и специальными смесителями предварительного типа. Такие системы позволяют регулировать температурный режим на подаваемую воду и выполнять смешивание разнотемпературной жидкости.

~~коллекторная группа~~

Обязательные элементы качественных коллекторов представлены воздухоотводным клапаном и сливным типом отвода. Для установки используется коллекторный ящик с стандартным показателем толщины порядка двенадцати сантиметров. Правильные размеры соответствуют габаритам коллекторной группы и необходимым дополнительным элементам, в роли которых могут выступать датчики на давление, воздуховоды и сливы.

Монтаж коллектора. Подключение трубопроводов

Грамотно расположенный ящик обладает рядом характеристик:

имеет под собой свободное пространство, используемое для загибов труб;
характерна одинаковая протяжённость трубы из каждого помещения и размеры контура.

Допускается выполнить монтирование ящика в стену не несущего типа. Следует учитывать, что коллекторный ящик должен быть установлен выше поверхности системы «тёплый пол». Сборка и заполнение ящика стандартно и выполняется в соответствии с прилагаемой инструкцией.

Установка коллектора водяного теплого пола

Технология укладки электрической напольной системы отопления

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Здесь важно учесть диаметр кабеля температурного датчика и размеры кабель-каналов для основного провода питания. Терморегулятор должен располагаться на высоте 30-50 см

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Подготовка поверхности

Пол очищается от строительного мусора, прокладывается слой гидроизоляции, а по краям закрепляется демпферная лента – она не допустит лишних теплопотерь у стен. Укладываем эти перекрытия с заходом на стену в 10 см, чтобы они потом оказались над готовым теплым полом – излишки аккуратно обрежутся в самом конце монтажа.

Чтобы не «дарить» тепло соседям снизу или подвалу, делаем теплоизоляцию. Традиционно это пенополистирол или экструдированный пенополистирол. Для достаточно теплых помещений хватит и слоя пенофола в 4 мм. Изоляция прокладывается по всей площади без исключений.

Теплоизоляция

Разметка

Места, где будет стоять мебель, перегородки, сантехника и инженерное оборудование отделяются лентой – эти участки не подлежат отоплению. После этого обязательно делается чертеж, основанный на технологии укладки конкретного типа теплого пола (греющий кабель или маты).

Монтаж. Пошаговое руководство

Подвести концы проводки монтажной секции к терморегулятору. Закрепить начало кабеля и соединительную муфту.
Начать укладку секции, избегая пересечений и соприкасаний кабеля. Оптимальная дистанция между витками – от 8 см. Шаг укладки строго соблюдается по всему периметру. Изгибы делаются плавными, без резких переломов и натяжений.

Изгибы делаются плавными, без резких переломов и натяжений

Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте

Установить температурный датчик.

Тот конец пластмассовой трубки, близь которого расположен датчик, прикрывается заглушкой, второй присоединяется к терморегулятору и вводится в оставленную для него канавку. Принято придерживаться радиуса изгиба трубки – 5 см, и расстояния от стены до самого места нахождения датчика – 50-60 см. Так устройство сможет правильно определять температуру, а при поломке не придется вскрывать пол.

Зафиксировать трубку раствором. Имейте в виду, что витки должны располагаться на равном расстоянии от канавки с трубкой.
Подключить к терморегулятору датчик и монтажную секцию, проверить соединения.
Протестировать работоспособность системы. Для этого нужно подать напряжение на 1 минуту. Если все правильно уложено и присоединено, на регуляторе загорится датчик, а пол начнет нагреваться.
Выключить питание.
Зарисовать схему укладки. Можно даже сделать фото. Это очень пригодится, если придется делать ремонт или монтировать дополнительные инженерные коммуникации. На схеме непременно укажите местоположения всех соединительных муфт и датчика.
Сделать стяжку или наливной пол. Раствор, в котором обязательно должны быть пластификаторы, разливается на высоту 3-5 см, причем не допускаются воздушные карманы, поскольку они приведут к локальным перегреваниям.

Примерно через месяц стяжка полностью высохнет и можно будет поверх нее сделать декоративное покрытие. Лучше использовать материалы с высокой теплопроводностью – кафельную плитку, керамогранит и пр. Главное, чтобы из-за верхнего настила не терялась эффективность системы отопления.

Отступ от стен
Отступ от других нагревательных элементов
Параметры канавки для монтируемого датчика температуры	Ширина – 20 мм Глубина – 20 мм Длина – 50-60 см на полу + 30-50 см на стене
Формула для расчета шага укладки	Шаг (в см) = (100S)/L, где S — площадь помещения (кв.м.), L – длина секции (м)
Максимальное отклонение от рассчитанного шага укладки

Важные моменты!

В процессе монтажа лучше не наступать на кабель вообще. На всякий случай используйте обувь с мягкой подошвой. Для перемещения по комнате без вреда для будущего теплого пола можно перекрывать участки с проложенным кабелем листами фанеры.
Аккуратная работа со строительным инструментом – обязательное условие. Любые механические повреждения кабеля делают систему отопления непригодной или небезопасной.
Ни в коем случае нельзя включать систему, пока раствор еще мокрый (время высыхания — 28-30 дней)!

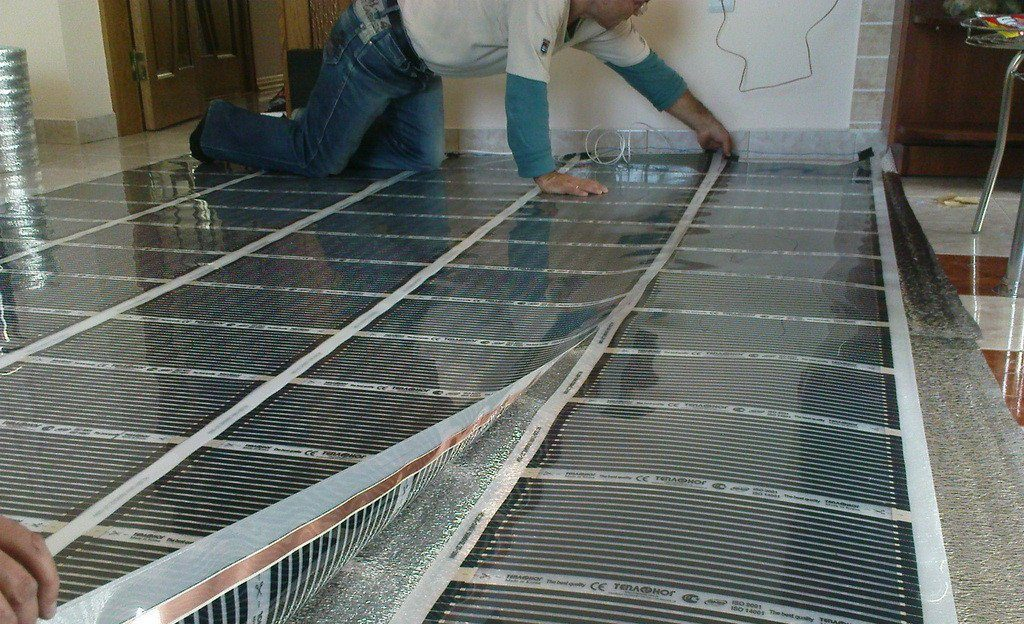

Установка пола из пленки

Этот процесс намного проще предыдущего, так как не подразумевает под собой необходимость создания стяжки. Он состоит из следующих этапов:

На стене крепится регулятор температуры, к которому проводится кабель.
Пол теплоизолируется.
Пленка устанавливается на полученной поверхности. При этом нагревательный элемент должен располагаться снизу.
Как теплоизоляционный слой, так и сама пленка для придания ей неподвижности закрепляется скотчем.
Установление датчика температуры.
Подключение и тестирование системы.

К выбору нагревательного блока управления также следует подходить с умом. Он выбирается из расчёта, в каком помещении будет размещена система теплых полов. Если речь идет о балконе, либо ином холодном помещении понадобится нагреватель, выдающий от ста восьмидесяти до двухсот пятидесяти ватт на квадратный метр. Если же речь идет о жилом помещения – вполне хватит и 120Вт.

Самым важным плюсом этого типа полов является то, что они не несут никакой дополнительной нагрузки на несущие конструкции.

Монтаж теплого пола

Следом, как будет проложена теплоизоляция, устанавливается температурный датчик и термостат. Это позволит контролировать и управлять системой. Термостат — обычный регулятор (бывает механическим и электронным), дающий возможность выставить нужную температуру и время, когда система будет включаться/выключаться. Он устанавливается в стене поблизости с розетками.

Температурный датчик устанавливается в сам пол. Следует создать характерную штробу в стене от термостата и строго вертикально направить ее к перекрытию. Сам датчик помещают в гофрированную трубу и подводят к месту, где будет контролироваться температура пола. Как правило, это место — середина между двумя витками кабеля. Гофра требуется не только в качестве защиты, но и для постоянного доступа к датчику. Ту часть гофры, которая монтируется в стяжку, желательно залить герметиком, чтобы раствор случайно не попал внутрь.

Прежде чем укладывать сам провод, замеряется его сопротивление

Важно, чтобы величина не была больше или меньше чем на 10% чем указано паспорте. Для измерения используется такой прибор как мультиметр, также необходимый для определения фазы (это если кабели не маркированные). Убедившись, что сопротивление имеет оптимальный уровень, начинают монтаж кабелей

Убедившись, что сопротивление имеет оптимальный уровень, начинают монтаж кабелей.

После полной подготовки поверхности крепят непосредственно нагревательный элемент. Если применяются кабели, пригодится особая лента для монтажа. Дополнительной мерой послужат хомуты из пластика, благодаря которым процедура становится быстрой и простой

Важно, чтобы витками кабеля было одинаковое расстояние, что требуется для равномерного прогрева поверхности. При установке нагревательных матов расстояние соблюсти проще, а сама процедура сводится к правильному их настилу. После укладки электрического теплого пола следует замерить сопротивление

Прибор обязательно должен показывать то же значение, что и до монтажных работ

После укладки электрического теплого пола следует замерить сопротивление. Прибор обязательно должен показывать то же значение, что и до монтажных работ.

Перед заливкой стяжки выставляются ориентиры (маячки), благодаря которым слой получится максимально ровным. Леска натягивается на 10 см от стены до ближайшей параллельной планки. Толщина стяжки под теплый пол электрический равняется 3–5 см, если больше, то процедуру заливки разбивают на два этапа. Сперва заливают 3 см, после высыхания — остальное. Чтобы поверхность высохла равномерно, не допускается попадание солнечных лучей в помещение, а тем более активация теплого пола (якобы быстрее высохнет).

В случае с мокрой стяжкой активировать пол можно лишь спустя месяц. В иных случаях процедура занимает от 4 до 7 дней.

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Эксплуатация теплых полов – правила и рекомендации

необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение – на 4-5 °С в сутки;

температура входящего теплоносителя не должна превышать 45 °С;

не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;

нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.

Заключение

Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).

Виды теплого пола

Существует несколько типов организации обогревающих полов.

Наиболее распространенной считается система тёплого пола с применением эластичных труб из полиэтилена. Вариант экономичный, теплоноситель двигается по бесшовным трубам и не испаряется, за исключением небольших потерь на котле. Плюс такого метода в том, что бетонированная стяжка не позволяет перегреваться трубам и воде, что позволяет покрыть пол практически любым материалом.

Монтирование электрических кабелей, которые при нагревании обеспечивают тепло Вашему полу – второй вид. Система надежная, в отличие от труб вы обезопасите себя от протечек, а благодаря многослойной изоляции проводов – от опасности возгорания.

Еще один тип – это маты электрические. В их основу тоже входят электрические провода, но преимуществом является легкость монтажа. Нужно просто раскрутить и уложить готовый рулон, где змейкой закреплен кабель.

К недостаткам можно отнести то, что укладывать такой пол возможно только под кафелем, предварительно покрыв необходимым клеем.

Возможен вариант укладки под ковролин, однако является ненадежным, неправильно расставленная мебель может оказывать нагрузку и послужить причиной возгорания ковролина или повреждениям теплого пола.

Последний способ уложить теплый пол – пленочный. Это такие же маты, в которых основа это рулон, с расположенными на нем секций из биметаллических алюминиевых или медных полосок. Они пропуская ток, нагреваются.

Если секции элементов производят из углеродной основы с проводниками из меди, температура их нагрева не превышает 28°, поэтому такая система подойдет для укладки под любой, в том числе и деревянный пол.

Укладка теплого пола своими руками потребует определенных навыков и предварительной подготовки.

Мощность кабельного пола

Производители поставляют на рынок материал различной мощности, от 100 Вт, до 250-300 Вт. Для различных помещений целесообразно приобретать кабель следующей мощности:

жилые комнаты, кухня, прихожая – 100 Вт;
ванная комната и туалет – 150 Вт;
балкон или лоджия – 200 Вт.

Как можно видеть, в жилых комнатах, потребление электроэнергии на 1 кв.м. сопоставимо с включенной лампочкой.

Как рассчитать длину кабеля и его мощность?

Перед тем как идти в магазин, нужно составить подробный план помещения, на котором указать встраиваемую или корпусную мебель, сантехнику и бытовую технику (все то, что не будет переставляться в дальнейшем). Дело в том, что большинство систем обогрева пола требуют наличия свободной площади пола, чтобы не затруднять теплоотдачу. Кроме того, обогрев ненужной площади (например, под ванной), приведет к ненужному перерасходу электроэнергии.

Теперь нужно рассчитать площадь пола, которая будет обогреваться. Для этого нужно длину помещения умножить на ширину и от полученного результата отнять ту площадь, которую займут мебель и бытовые приборы.

Площадь обогреваемого пола нам известна, можно вычислить нужную нам общую мощность кабеля. Умножаем площадь на мощность 1 кв. м. кабельного пола. Например, площадь комнаты 20 м2, а мощность электрического мата – 150 Вт. Выполнив умножение – получаем результат 3 КВт. Кстати, это же значение нужно учитывать и при покупке терморегулятора.

Если речь идет о катушечном кабеле, то расчеты гораздо сложнее. Дело в том, что нужно учитывать длину кабеля, его удельную мощность, шаг витков и другие показатели. Лучше довериться специалисту, например, консультанту в магазине.

Критерии расчета

Монтаж теплого пола – занятие не из простых. Конструкция содержит множество тонкостей, которые сопровождают исполнителей работы на каждом из этапов обустройства структуры. Максимально эффективной будет работа, если учтены многочисленные нюансы.

Правильный подбор трубопровода имеет значение. Здесь нельзя пренебрегать отличительными характеристиками разных материалов.

Необходимо тщательное изучение каждого материала, воспользоваться профессиональными рекомендациями специалистов и соразмерить желаемые планы с реальными собственными финансовыми ресурсами. Материал нужно выбрать без дефектов.

При проектировании теплого пола учитываются:

площадь обогреваемого помещения;
наружный диаметр труб;
материал, из которого изготовлены трубы.

Рекомендуем: Как проводят монтаж труб PЕrt для тёплого пола?

Полезная площадь комнаты находится по формуле: S=a*b, (буква «a» обозначает длину комнаты; «b» — ее ширину).

Рекомендуется не брать в расчет ту площадь, где планируется поместить габаритную мебель. Пол под кухонной стенкой или шкафом-купе обогревать нецелесообразно. При этом сократятся расходы на покупку труб.

Приступая к выбору, необходимо учитывать такие мотивы:

насколько прочный материал и как долго прослужит;
теплопроводимость;
как характеризуется по эксплуатации;
особенности монтажных работ;
как соотносятся цена и качество;
отзывы о производителе.

Трубопроводы изготавливаются из разнообразных материалов. Популярны у населения металлопластиковые, полипропиленовые изделия с внешним диаметром 18 мм, значение имеет и бюджетная стоимость. К категории дорогих относятся медные трубы.

На расстояние между теплым полом оказывают влияние свойства материала, в частности, его проводимость тепла. С этих позиций лучшим материалом считаются медные трубопроводы, обладающие высокой теплопроводностью.

Металлопластик наделен неплохими эксплуатационными качествами. Имеет отличия от меди, выраженные в:

низкой доступной цене;
достойной тепловой проводимости;
простоте монтирования;
исключительно гладкой поверхности изнутри;
устойчивостью к воздействию коррозии.

Чаще применяется на практике:

полипропиленовые трубы в обустройстве теплых полов – это довольно редкая технология. Объясняется это техническими особенностями. Этот материал сгибается под большим углом, увеличивая интервал промеж трубами теплого пола. В результате работа по теплоснабжению нарушается;
полиэтиленовый трубопровод применяется нечасто, хотя имеет хорошую отдачу тепла и в эксплуатации устойчив к износу. Для пользователей имеет значение невысокая стоимость. Проблема полиэтилена заключается в пластичности. Прокладка таких труб возможна только в связке с жестким закреплением.

Отсюда напрашивается вывод о соотношении коэффициента теплоотдачи и шириной шага между трубами. Носители тепла, обладающие низким показателем тепловой отдачи, укладываются плотнее друг относительно друга.

Касательно диаметра наблюдается такая же зависимость. Водоводы большого диаметра кладут шире, чем малокалиберные.

Обогревательные трубопроводы укладываются разными формами: змеевидной, угловой змеей, в виде улитки, двойной змейкой. В помещениях больших площадей без изысканных оформлений рекомендуется использовать «улитку».

В маленьких помещениях с усложненными формами или удлиненных участках лучше использовать змейку. Искушенные специалисты способны совместить 2 картинки в одном контуре.

К примеру, по краям проложить змейку, а в центре – улитку. Уложенные трубы легко повредить. Чтобы не допустить такого, все ремонтные работы прекращаются до осуществления стяжки.

Для теплого пола расстояние промеж трубами в жилом помещении устанавливается в пределах 20 см – 30 см. Относительно ванной комнаты шаг равен от 10см до15 см.

В помещениях подсобного характера (гараже, котельной) – 30 см —35 см. При установке шага более 30 см в жилых комнатах, будет чувствоваться дискомфорт для ступней ног по причине неравномерного прогрева пола.

Монтаж на пенополистирольных матах

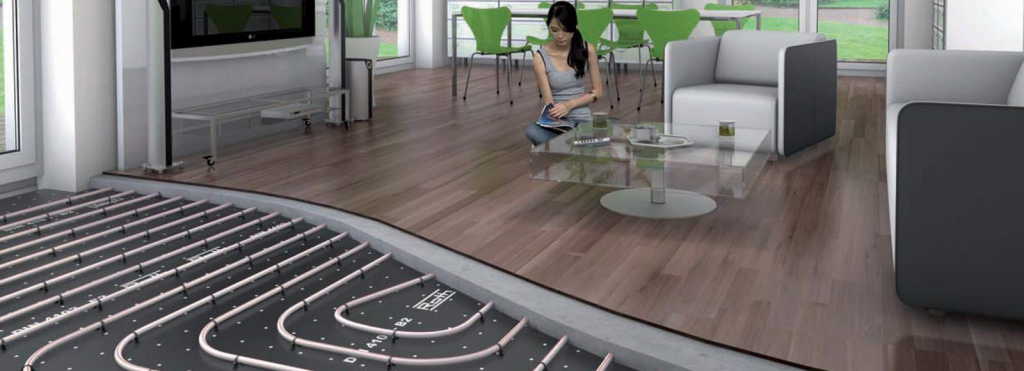

Монтаж труб теплого пола на пенополистирольные матыПенополистирольные маты крупным планомЗеленые пенополистирольные маты

Этот способ отличается от предыдущего тем, что отсутствует надобность прокладки утеплителя. Роль утеплителя в данном случае выполняют сами пенополистирольные маты. При монтаже в пазы плит прокладываются пластины из алюминия (для нагрева). В них укладываются и крепятся трубы. Они размещаются между бугорками матов.

Когда укладка будет завершена, маты заливаются стяжкой, а после делается звукоизоляция и финишное покрытие. Если укладка труб производится на маты из пенополистирола, то предварительно создается схема монтажа.

Монтаж на деревянных плитах

Подготовка деревянных плит для водяного теплого полаВодяной теплый пол на деревянном полу

Устройство такого пола аналогично монтажу на плитах из пенополистирола. Разница заключается лишь в том, что модулем для укладки труб в этом случае служат деревянные плиты, в пазах которых размещаются алюминиевые пластины. Этот способ не нуждается в прокладке утеплителя под деревянные плиты.

Вместо плит могут прокладываться деревянные рейки – это будет уже реечный способ укладки. Пазы для труб и алюминиевых пластин в этом случае располагаются между рейками. В результате укладки должно быть закрыто около 80% всей поверхности пола. Укладка труб и использованием технологий из дерева применяются, как правило, в деревянных домах.

Монтаж пластин для равномерного распределения тепла

Расчёт и выбор материалов

Каждое помещение требует выполнения отдельных расчётов, позволяющих определить количество расходных материалов на основе учёта протяжённости труб, а также шага при их установке. Целесообразно с этой целью применить специальные компьютерные программы или использовать готовую проектную документацией, разработанную специалистами.

~~труба теплого пола~~

Самостоятельные расчёты мощности относятся к категории сложных, что обусловлено необходимостью учитывать массу параметров и нюансов. Даже мелкие недочёты могут спровоцировать недостаточную или неравномерную циркуляцию воды по контуру, а в некоторых случаях возможно образование локальных участков утечки тепла.

Проведение расчётов строится на использовании нескольких параметров:

площадь помещения;
характеристики материала, использованного для возведения стен и перекрытий;
наличие и категория теплоизоляции помещения;
вид теплоизолирующего слоя под самой системой;
материалы напольного покрытия;
характеристики и параметры труб в системе;
температурные показатели воды на входе в систему.

Наиболее ответственным этапом перед приобретением материала является грамотный выбор теплоносителей, представленных в такой системе трубами. Популярностью пользуются следующие виды:

сшитый тип полиэтиленовых труб. Получаются под высоким давлением и характеризуются высоким уровнем прочности. Оптимально устойчивы к любым видам механических повреждений, температурных перепадов и нестабильности давления;
трубы металлопластиковые. Прекрасно сочетают основные положительные качества стали и полимеров. Не подвержены образованию ржавчины и устойчивы к неблагоприятным внешним воздействиям;
медные трубы с пластиковой оболочкой. Характеризуются максимальной долговечностью, что обусловлено использованием в процессе производства высокопрочных металлов.

Монтаж полов из греющего кабеля

Установка кабельных электрических теплых полов происходит в следующей последовательности:

Крепеж нагревателей.
Создание стяжки.

Нужно отметить, что кабель может быть закрепленным, и нет. Во втором случае его придется устанавливать самостоятельно. А вот в первом кабель закреплен на специальные маты из металла, либо специального волокна. Такие маты устанавливать намного проще.

Следует отметить ошибки, которые часто допускаются:

Некачественный материалы для стяжки. На этом этапе следует подходить особо тщательно к выбору материала. В противном случае стяжка может потрескаться. Попытки исправить положение могут повредить нагревательные элементы.
Установка датчика температуры. Он устанавливается во время заливки стяжки. Расположить его следует ближе к центру плиты, в гофротрубе. На следующих этапах он подключается к щиту управления.
Проверка. Перед заливкой необходимо проверить работает ли установленная система.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

максимальная толщина матов составляет 3 мм;
наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
сетки обеспечивают проникновение материала для стяжки или клея для плитки.
Укладка при помощи матов имеет такие особенности:
перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

просчитайте его глубину так, чтобы это не мешало укладывать плитку;
располагайте канал на одинаковом расстоянии от кабельных витков;
канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

сделайте поворот и разрежьте сетку поперек;
разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Как правила конструкция теплого пола подчиняется следующей схеме:

Плиты теплоизоляции
Пластины теплораспределния
Трубы теплоносителя для распределения тепла по дому или квартире
Тонкая бетонно-цементная стяжка не препятствующая, а наоборот, способствующая быстрому распределению тепла при использовании вышеобозначенной схемы отопления (нагрев происходит как правило за время не превышающее не более получаса).

Такая схема и конструкция теплого пола не допустит его локального перегрева.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Устройство системы “теплый пол” таково, что ее небольшая высота (в зависимости от модели ~ 22-25 сантиметров) позволяет монтировать ее в любом помещении, и ее установка никак значительно не скажется на высоте комнаты.

Сама конструкция трубопровода состоит и гибких труб из полимера. При установке она крепится в желобах панелей теплораспределения. Сами же тепло распределяющие панели легко режутся что при установке сыграет Вам на руку – ведь в этом случае их легко подогнать под самые сложные формы комнат – сейчас ведь в моде нестандартное проектирование квартир..

Сам монтаж тепло пола легко можно произвести на любом выровненном основании – стяжка пола может быть любой. Но многими мастерами рекомендуется все таки при монтаже теплого пола использовать самовыравнивающиеся цементные (цементо – песчаные) стяжки.

Такая стяжка вкупе с применением специальной пленки (разделительной подложки) позволит Вам сделать монтаж и использовать тепло-пол под плитку, ламинат, линолеум, паркет и любые другие виды напольных покрытий.

Итак перейдем непосредственно к установке и монтажу системы теплого пола.
