Толщина стяжки под тёплый пол водяной: рекомендации и технология монтажа пола с обогревом

Полусухая стяжка

Главной отличительной особенностью полусухой стяжки, является использование состава меньшей влажности, а именно — со значительно меньшим количеством воды в растворе. Качество раствора легко проверить руками.

Небольшое количество смеси зажимается в кулаке. Из полученного комка не должна течь вода, и он не должен рассыпаться. На фото состав правильной консистенции.

Состав полусухой стяжки, сжатой кулак не должен выделять воду и рассыпаться

Полусухая стяжка имеет некоторые преимущества перед бетонной заливкой:

• более низкая стоимость;
• легкость при выравнивании поверхности;
• тепло и звукоизоляционные характеристики такого пола значительно выше;
• не усаживается при высыхании;
• период готовности значительно короче.

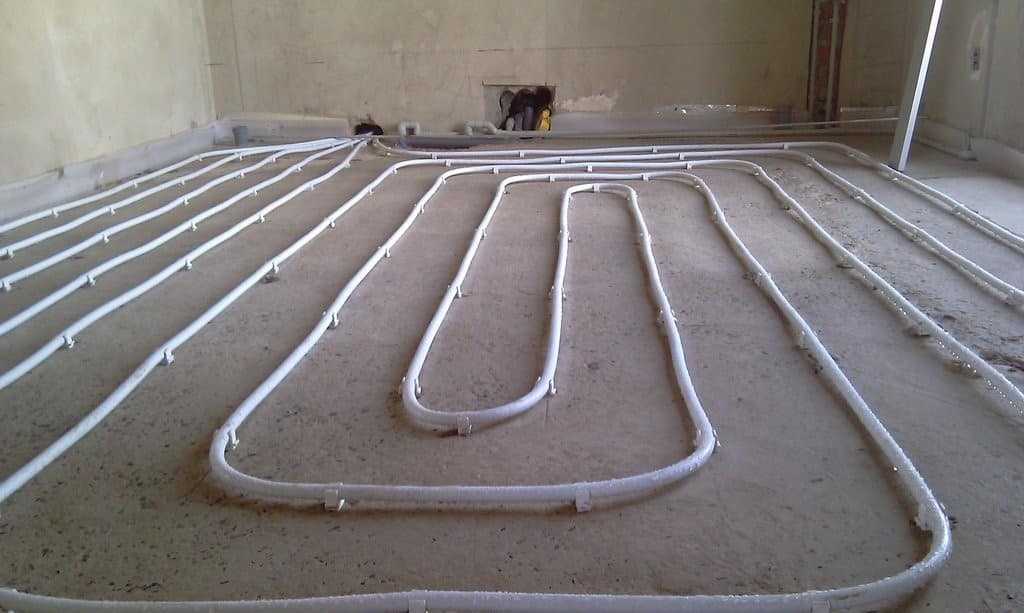

Система отопления смонтирована в полусухую стяжку

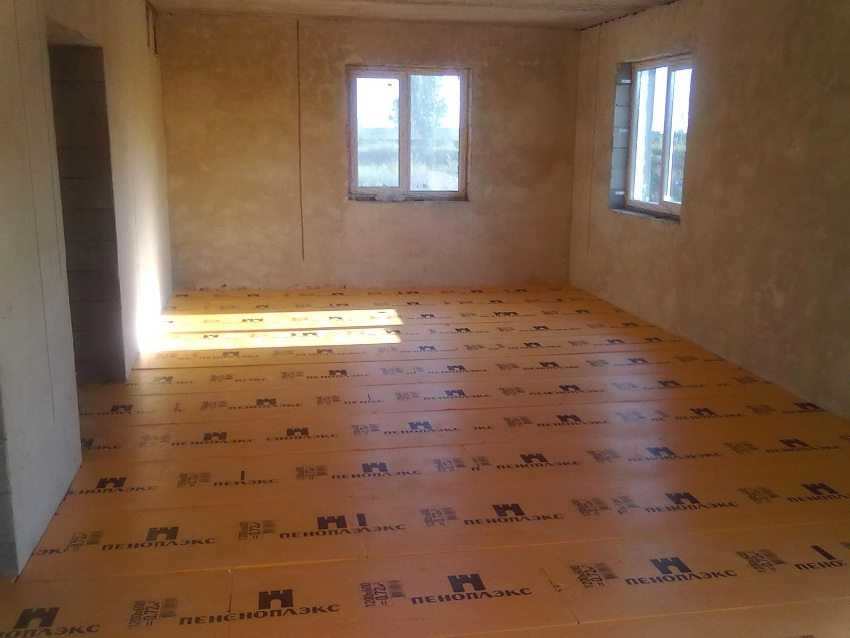

Укладка пеноплекса под стяжку пола классическим способом

Существует несколько оснований пола, которые можно утеплять с помощью пеноплекса. Нет существенной разницы, на что укладываются плиты утеплителя. Основным моментом здесь является необходимость устройства гидроизоляции под пеноплекс. Это относится к любому типу основания. Сами плиты могут укладываться без закрепления либо прикрепляться с помощью клея или специальных саморезов с пластиковыми шайбами. Стыки между плитами проклеивают, запенивают монтажной пеной или изолируют скотчем.

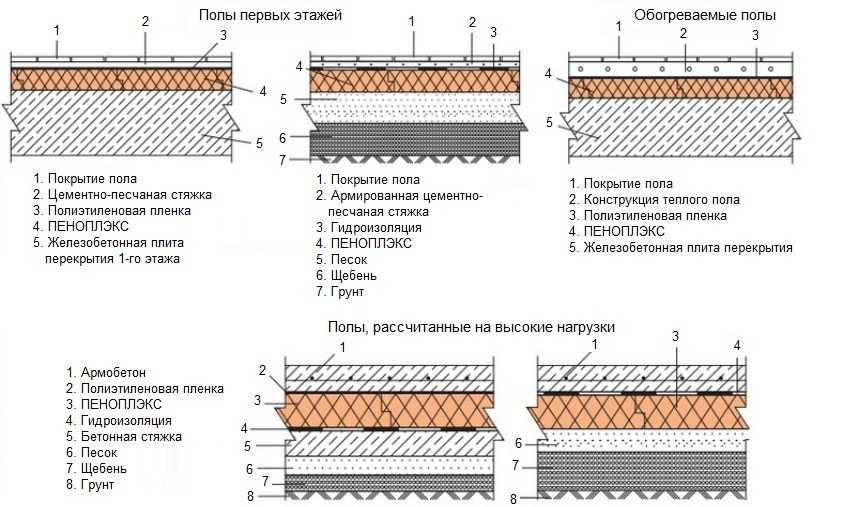

Различные варианты обустройства стяжки с использованием пеноплекса

В любом случае под стяжкой пола пеноплекс должен быть ровным, плотным и укрытым пленкой пароизоляции. Это правило касается любого способа создания утепленного пола. Классическая бетонная стяжка представляет собой выравненную и затвердевшую смесь цемента, песка и пластификаторов. Чем больше марка цемента, тем прочнее получится стяжка. Чаще всего для этих целей используют портландцемент марки М400. Для того, чтобы стяжка получилась ровной нужно следовать определенным правилам. Лучше всего работы производить вдвоем. Один человек замешивает раствор, а второй выполняет основные действия.

Тогда, когда на плиты пеноплекса уложена мембрана пароизоляции, необходимо побеспокоится о местах контакта бетона и нижней части стен по всему периметру помещения. Они должны быть изолированы. Для этого берут полосу вспененного полиэтилена и укладывают ее вдоль стен с нахлестом на них в виде угла. Полиэтилен должен быть выше чем планируемая толщина стяжки. Как правило, берут 12 – 15 см.

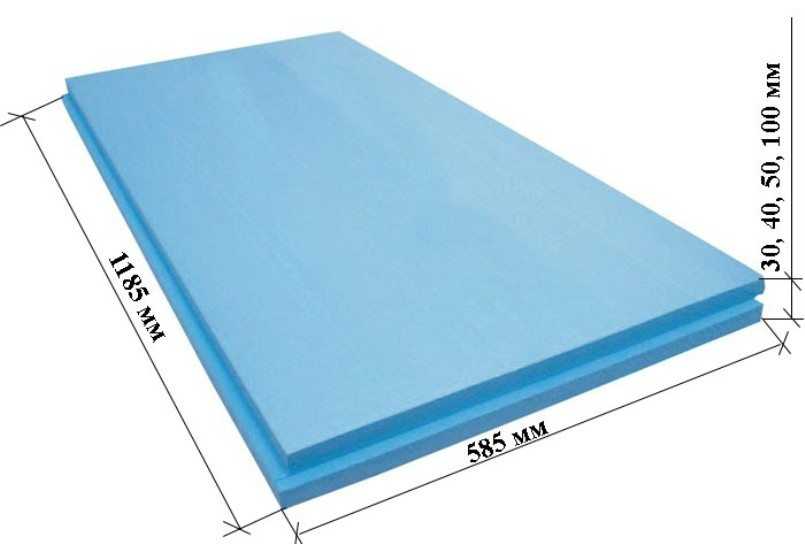

Размеры листа пеноплекса

Когда утеплитель, пароизоляция и гидроизоляция низа стен полностью готовы, можно приступать к основным работам. Раствор замешивают в ведре или другой удобной емкости. Делать это удобно с помощью дрели с насадкой. Если есть возможность установить в доме небольшую бетономешалку, то будет еще лучше. Работы по заливке начинают производить после того, как на пол установят выравнивающие маяки. Это делают с помощью простого или гидравлического уровня. Заливать раствор начинают с самого дальнего угла. Когда первую партию раствора выливают на пол и разравнивают лопатой, то на него кладут армирующую сетку. Это не позволит стяжке потрескаться. Только после этого выливают следующий слой.

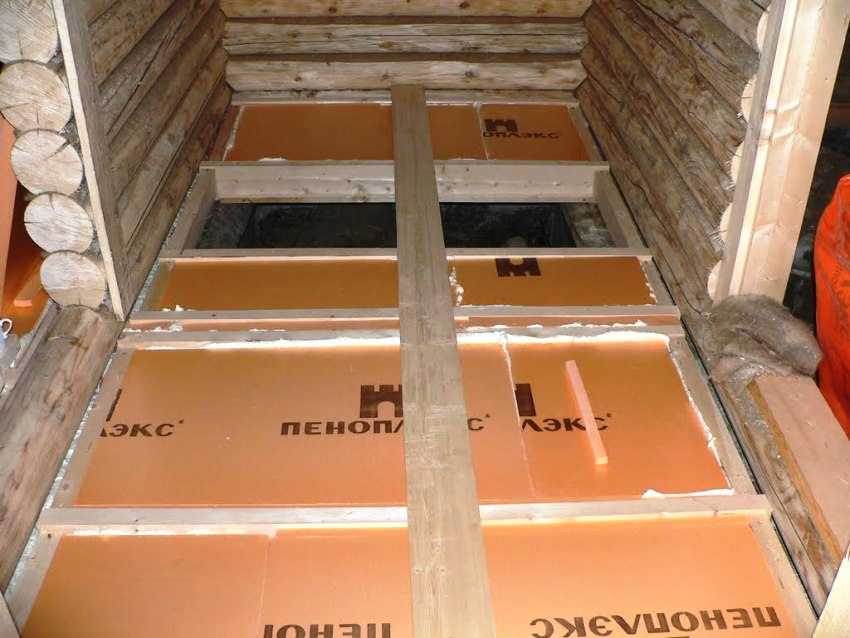

Утепление пола пеноплексом

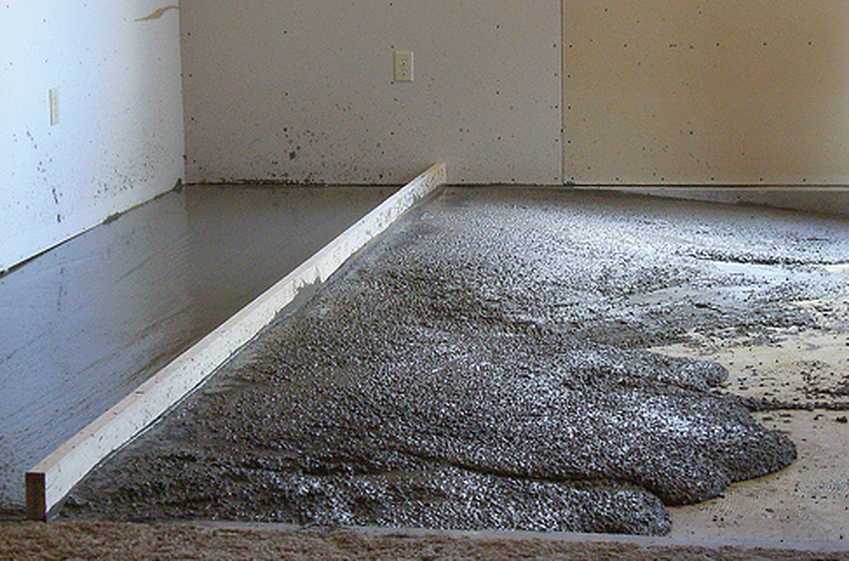

Заливку производят между направляющими маяками через один, так, чтобы с помощью правила было удобно по ним выравнивать раствор. Все операции повторяют до тех пор, пока полностью не будет покрыто раствором все помещение. Толщина стяжки должна быть от 5 до 10 см. Она зависит от того, какую нагрузку предполагается давать на пол этого помещения в будущем. Внутрь стяжки можно поместить элементы конструкции системы «теплого пола».

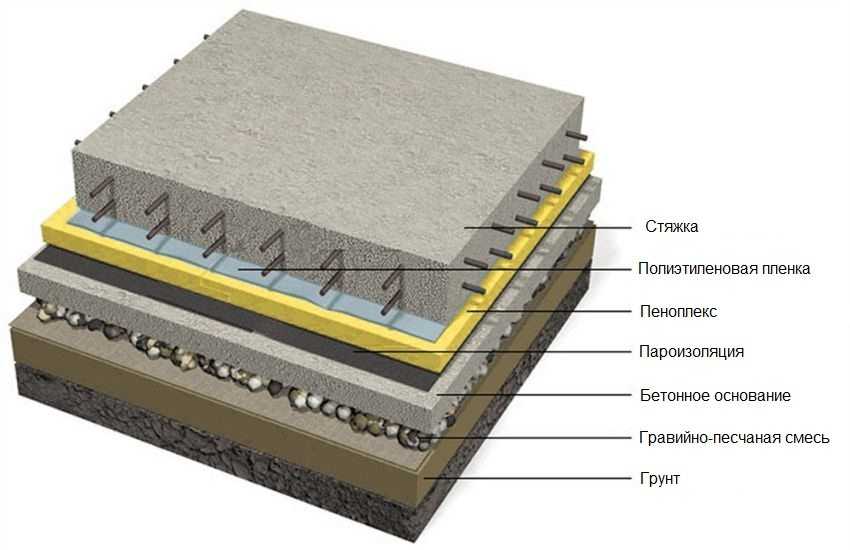

Схема обустройства стяжки пола

Когда все работы завершены, необходимо в течение 3 дней периодически поливать стяжку водой. Это позволит цементу сильнее схватиться и достичь наилучшей твердости без образования трещин. После этого рекомендуется подождать еще несколько дней, чтобы цемент окончательно превратился в твердый бетон, сломать который можно только перфоратором.

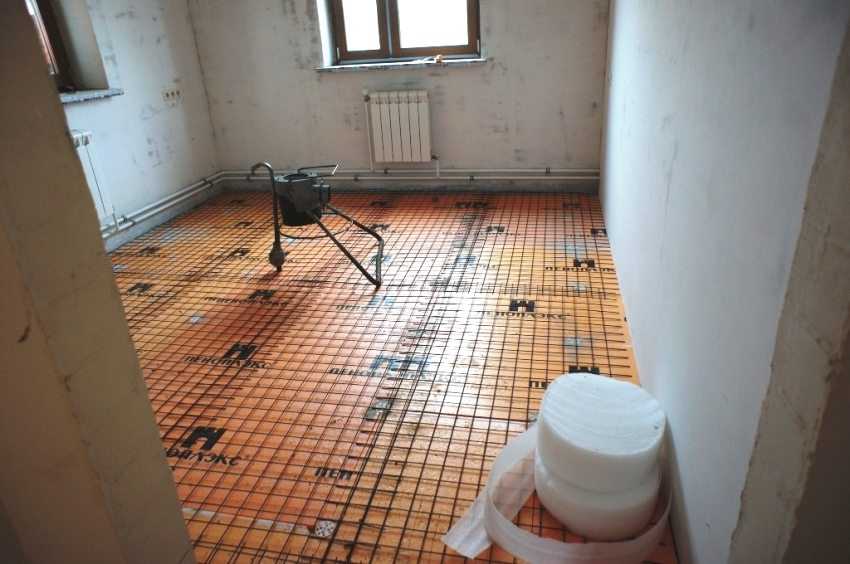

Укладка армирующей сетки поверх пеноплекса

После полного затвердевания бетона можно приступать к монтажу финишного покрытия пола. Оно может быть абсолютно любым: паркет, ламинат, линолеум или даже суперсовременный наливной 3D пол.

Опасность появления трещин

При использовании традиционного мокрого вида стяжки очень важно не допустить возникновения трещин. Их появление может привести ко многим негативным последствиям:

• станет невозможным равномерное прогревание помещения, что сведет на нет достоинства современной системы отопления;
• неравномерное прогревание участков пола приведет к перегреву отдельных тепловых элементов и последующего их выхода из строя;
• может пострадать финишное напольное покрытие.

Для профилактики возникновения трещин при изготовлении стяжки своими руками необходимо:

• правильно соблюдать пропорции раствора, а также режим сушки;
• использовать пластификаторы для повышения эластичности состава;

• укрепить конструкцию арматурой или армирующей сеткой;
• установить демпфер между стеной и стяжкой.

В качестве демпфера может использоваться демпферная лента или пенопласт низкой плотности. Основная его задача –  компенсировать расширение и сжатие материала в результате изменения температуры.

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

• Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
• Очистку поверхности чернового пола от мусора и пыли;
• Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
• Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
• Укладку матов вплотную к стенам;
• Фиксацию плит клеем;
• Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
• Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

• Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
• Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
• Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
• Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

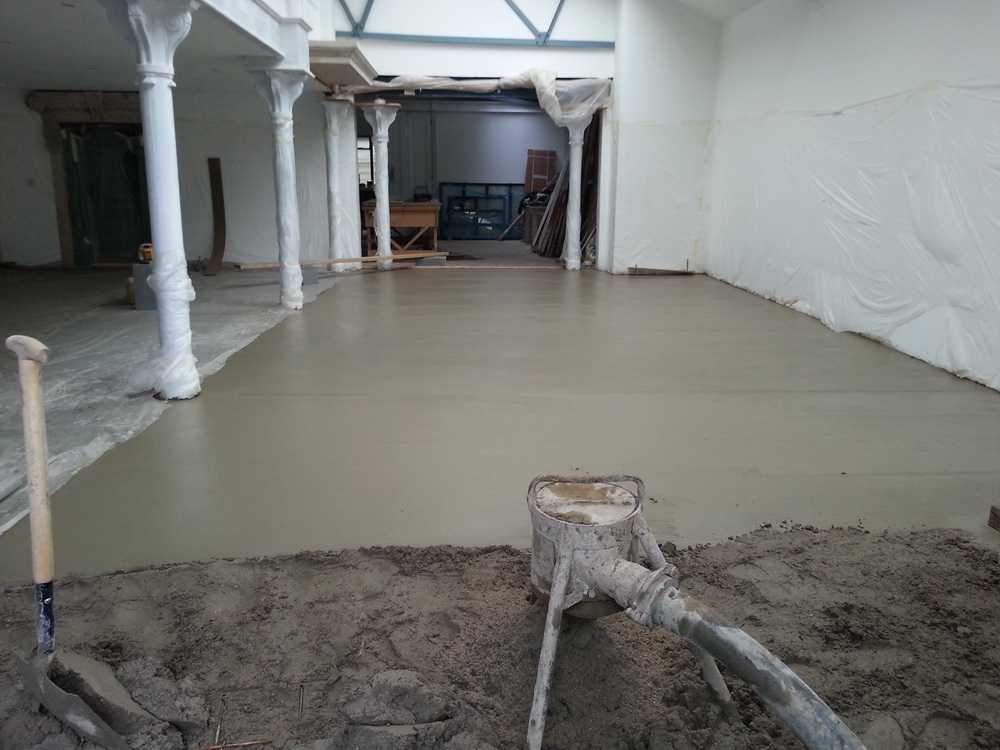

Полусухая стяжка

Как только выполнен монтаж контура отопления, можно вместо бетонной заливки теплого пола своими руками выбрать полусухую стяжку. Крепеж труб должен быть надежным, и обязательно устраивается демпферная лента по периметру помещения.

Но каким раствором заливать теплые полы в данной ситуации? В продаже имеется большое количество сухих готовых смесей, в которые следует лишь добавить определенное количество воды.

Процесс заливки мало чем отличается от устройства бетонной стяжки. Также нельзя обойтись без маяков, если есть желание получить ровную по горизонтали поверхность. В процессе заливки давление в трубопроводе должно быть поднято до 0.3 Мпа. Между установленными маяками распределяется смесь, которая смешивается с водой. Толщина слоя заливки над трубами должна всегда держаться под контролем. Минимальный уровень не следует опускать ниже 30 мм. Это расстояние отмеряется от верхней части контура теплого пола. Производить укладку раствора, в котором значительно меньше воды, чем в бетонной стяжке, следует равномерно и по возможности плотно. При образовании пространства под правилом при распределении смеси, туда добавляется нужное ее количество и вновь производиться распределение.

Затирка раствора обязательна, и проводиться должна спустя примерно полчаса после окончательной засыпки смеси. Производить работы можно подручными средствами или использовать специальную затирочную машину. Чтобы ее не приобретать для единоразового выполнения монтажа стяжки, проще и выгоднее будет взять в аренду на срок проведения работ. Если упустить те полчаса, которые положены, то будет гораздо сложнее производить затирку. Полное схватывание смеси составляет 6 часов. После этого времени уже нет смысла производить затирку поверхности, так как никакого результата она уже принести не сможет.

Полностью включать отопление нельзя до того момента, пока полусухая стяжка не будет высушена окончательно. В дальнейшем же первый рабочий день системы не должна поддерживать температуру более 25 градусов. Следующий день происходит повышение температуры на 5 градусов и так далее, пока не будет полный рабочий режим теплого водяного пола.

Данный вариант устройства стяжки имеет некоторые преимущества по сравнению с бетонной:

• Более низкая стоимость, чем готового бетона.
• Процесс высыхания занимает гораздо меньше времени. Также и процесс схватывания сокращается. Уже через 6 часов можно ходить по поверхности без страха.
• По окончанию не потребуется производить дополнительно выравнивание основание, так как поверхность приобретать горизонтальный уровень.
• Не образуется трещин после высыхания, а также участков проседания. Да и любых других дефектов стяжки почти не бывает.
• Вероятность протекания воды на нижерасположенные этажи сведена к минимуму, так как в составе применяется гораздо меньшее количество воды.
• Повышаются тепло и звукоизоляционные качества за счет пористости всей структуры стяжки.

Из чего сделать стяжку?

Раньше для обустройства стяжки использовались цементно-песчаные смеси. Сейчас все чаще применяют сухие готовые смеси, поскольку они по всем параметрам превосходят классические. Они позволяют создавать слой не более 2 мм толщиной, в них добавляют специальные пластификаторы и добавки для быстрого застывания и самовыравнивания, но они дороже, чем просто песок и цемент. Поэтому необходимо понимать, что вы хотите получить в итоге.

Если не хотите сами делать стяжку пола, то для этого можно нанять опытных специалистов, которые выполняют стяжку пола на самых разных объектах.

Если вам нужно выровнять кривой пол с сильными перепадами высот или залить черновое основание по грунту, то дешевле будет использовать классическую смесь песка и цемента. Но использовать ее в качестве чистового покрытия нельзя – она не имеет никакого внешнего вида, сильно пылит и быстро изнашивается при эксплуатации.

Сухие смеси имеют высокую прочность, их можно использовать в качестве финального покрытия, они не пылят и не истираются. Но заливать ими слой толще 10 сантиметров будет дороговато – 50 килограммового мешка хватает на поднятие уровня на 10 мм высоты стяжки пола на площади в 2.5 квадрата.

Чтобы сэкономить, можно сделать следующим образом: залить толстый слой цементом, а сверху покрыть его тонким слоем качественной стяжки.

Главная задача стяжки – выровнять основание

Сухие смеси обычно продаются в мешках фасовкой по 25 и 50 килограмм (некоторые производители выпускают 30-килограммовые мешки). Как правило, чем больше вес, тем дешевле, поэтому если вам нужен большой объем смеси, то покупайте мешки максимально возможного веса. И не экономьте – выбирайте смеси от проверенных временем производителей. Они гарантировано прослужат вам весь положенный срок.

При покупке обязательно обращайте внимание на дату выпуска партии – если материалу больше 9 месяцев, то воздержитесь от покупки. Дело в том, что смеси впитывают влагу из воздуха, постепенно твердея и скатываясь в камушки

Качественно выровнять поверхность с такими вкраплениями не удастся – они будут постоянно царапать ее.

Ну и еще один недостаток старых смесей – они слеживаются, и их будет очень сложно размешать. Это означает, что в залитой стяжке могут быть нерастворившиеся комки, которые значительно снижают ее прочность.

Также для создания стяжек могут использоваться легкие бетоны плотностью от 600 до 1100 кг/м³, монолиты, керамзито-и перлитобетон. Подобные ячеистые бетоны имеют малый вес, поэтому не перегружают плиты перекрытия, а также обладают хорошими тепло-звукоизоляционными свойствами.

Минус у таких поверхностей в высокой дисперсии: их нужно будет дополнительно выровнять тоники слоем качественной стяжки.

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

• маты с выступами или пазами, в которые укладываются трубы;

• гладкие маты.

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

• полиэтиленовые;

• металлические;

• металлопластиковые.

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.

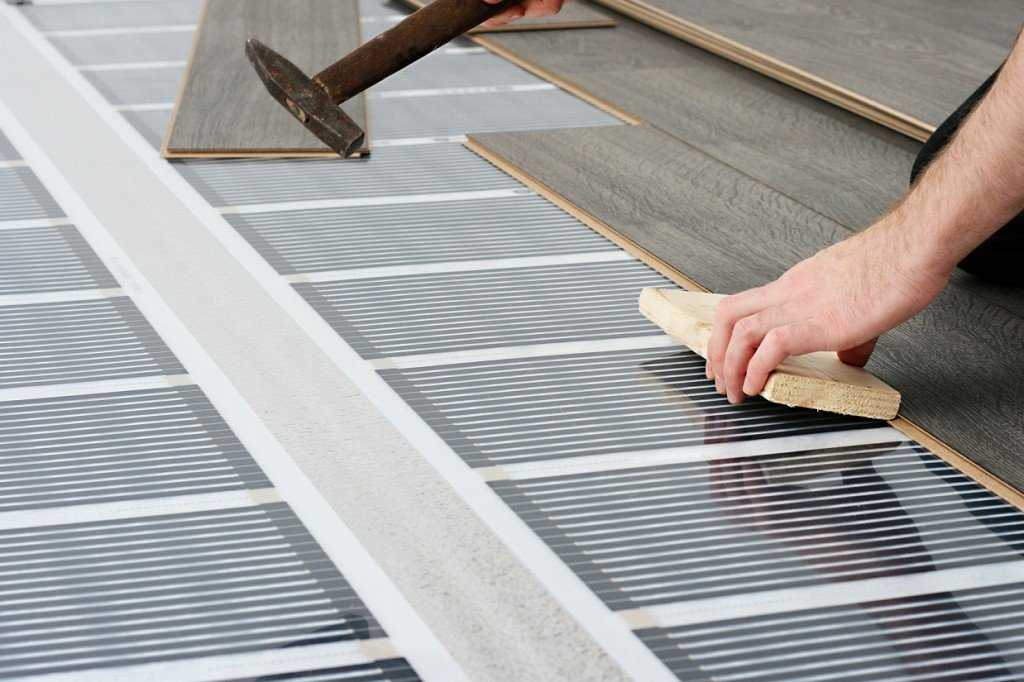

Теплый пол под ламинат без цементной стяжки

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция  представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

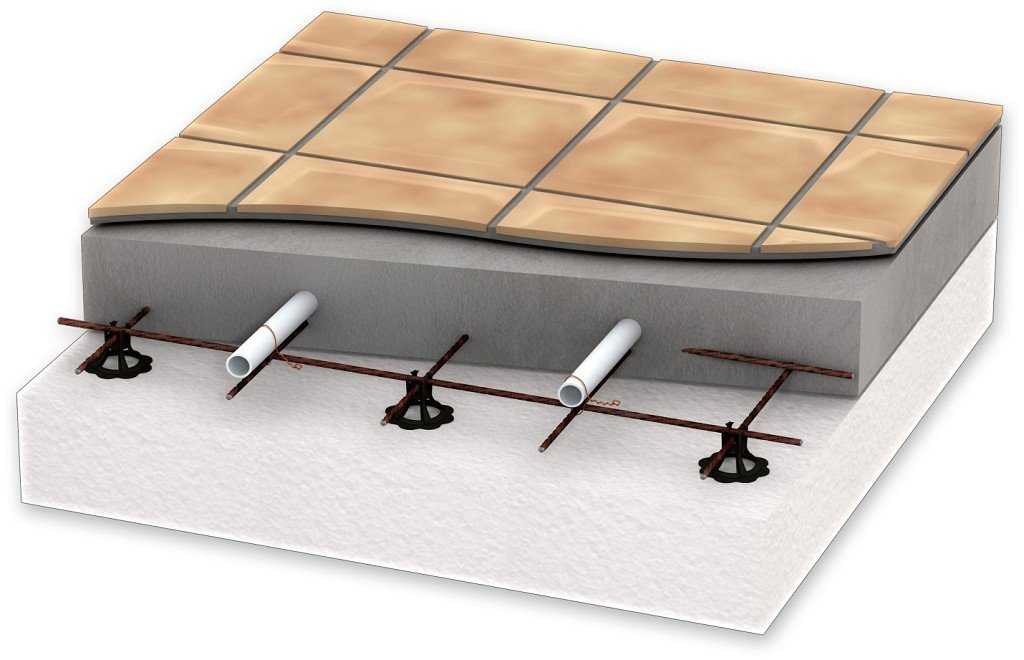

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:

• пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
• отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.

1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
2. Система труб.
3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков.

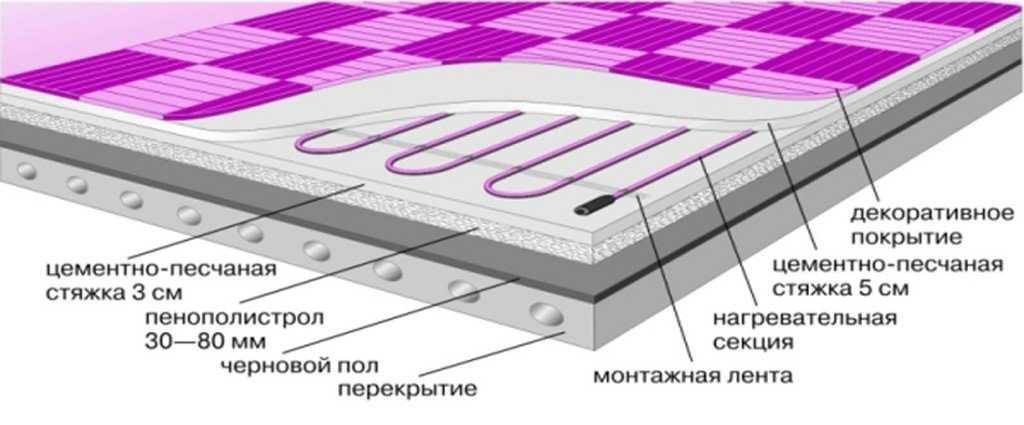

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Какие виды стяжек подходят к водяному теплому полу

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

Водяной теплый пол.

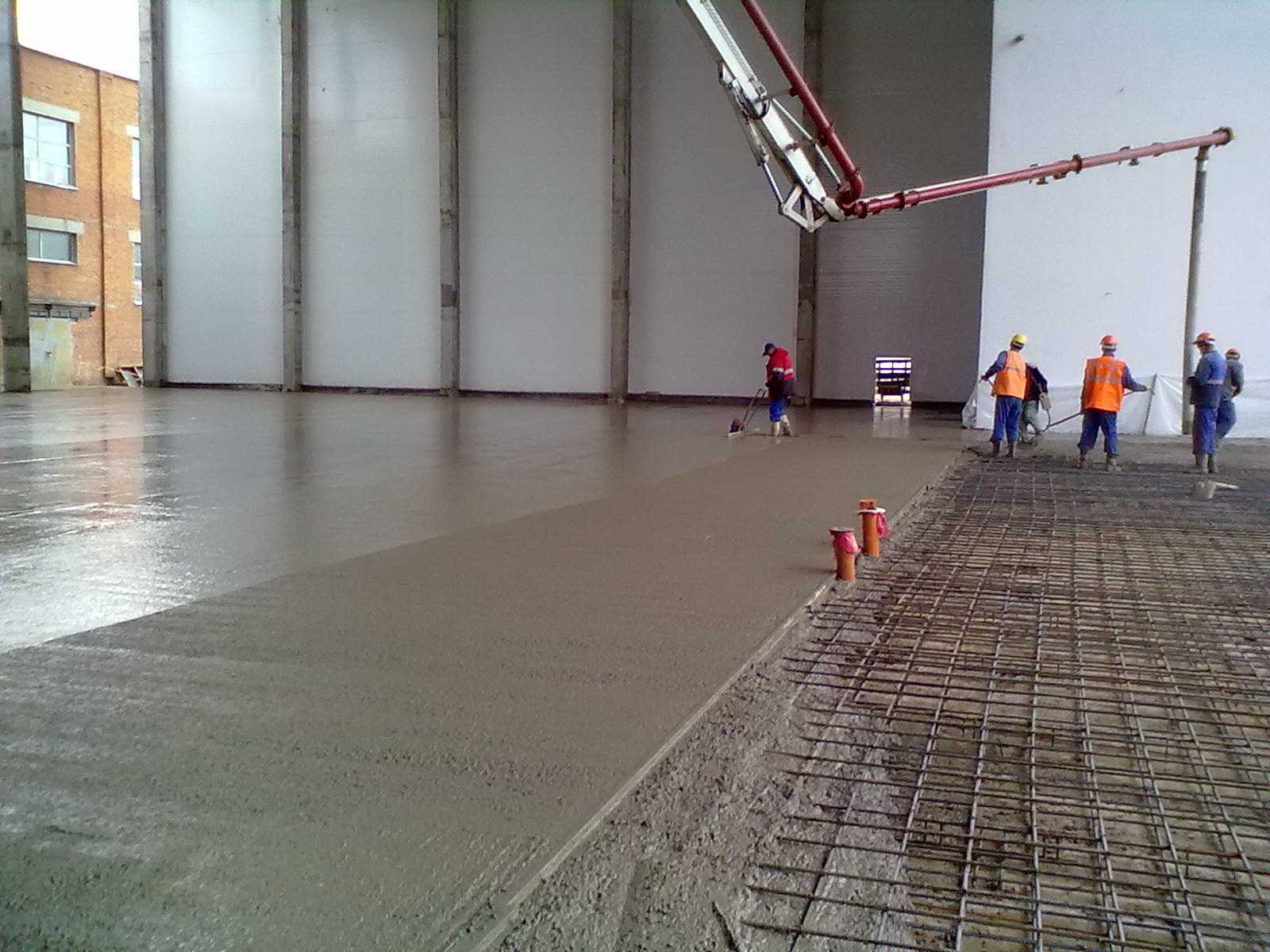

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: «Преимущества и недостатки полусухой стяжки пола» и «Стяжка пола с фиброволокном».

Общая информация

Оптимальная толщина стяжки определяется несколькими аспектами. В частности, учитываются следующие показатели:

• особенности конфигурации комнаты;
• вид смеси;
• назначение помещения.

В помещениях сложной формы или большой площади тяжело проложить трубы теплого водяного пола так, чтобы они обеспечивали равномерный прогрев. Порой приходится оставлять между ними большое расстояние, поэтому толщина стяжки должна быть увеличена на 30-60% от стандартной.

Из-за большого расстояния между трубами в этом случае толщина стяжки над теплым водяным полом должна быть не менее 60 мм

Смеси, предназначенные для теплых полов, обладают хорошей деформационной стойкостью и показателями теплопроводности, чем стяжка из раствора или самовыравнивающаяся. Слой специальной стяжки может быть на 20-40% меньше.

Помещения, не предназначенные для жилого использования, можно прогревать неравномерно (если нет риска повредить стяжку за счет температурного расширения). В таких случаях можно сэкономить на количестве раствора или смеси и уложить стяжку меньшей толщины.

Обязательно берутся во внимание особенности арматурной конструкции, марка цементного раствора. Выделяют три основных варианта стяжки

Минимальная толщина – 20 мм. Используются самовыравнивающиеся составы, армирование не предусматривается. Средняя толщина – 70 мм. Создается армирующая конструкция, либо применяется несколько крепких прутьев. Максимальная толщина – примерно 0,15 метра.

Важно!
От толщины стяжки под теплый пол водяной напрямую зависит, как быстро он будет прогреваться. Также это влияет на равномерность прогрева

чем тоньше стяжка, тем плотнее должны быть уложены трубы.

Каким требованиям должен отвечать пол?

Стяжка, как известно, является не только тепловым элементом. Она должна обладать и другими свойствами. На нее приходится большая нагрузка, поэтому имеет значение ее выносливость и прочность. Таким образом, необходимо позаботиться об устойчивости напольного покрытия.

Перед укладкой квалифицированные специалисты всегда проводят осмотр пола на наличие дефектов, которые необходимо устранить. Любые щели, трещины и неровности должны быть исправлены, иначе это негативно повлияет на работу всей системы в дальнейшем. Недобросовестная проверка приводит к поломке нагревательного оборудования и всех элементов.
