Виды и установка теплого пола своими руками

Выбираем способ монтажа

Их всего три.

Бетонный

Бетонный способ монтажа теплых полов на балконе

Трубы заливаются в бетонную стяжку. После того, как она высохнет, укладывается напольное покрытие. Стяжка сохнет 21 день – это недостаток этого способа, если вы не можете ждать.

Но всё равно это самый популярный способ монтажа в России, потому что бетонная стяжка обладает наибольшей теплопроводимостью.

Полистирольный

Полистирольный способ монтажа водяного отопления полов на балконе

Трубы укладываются в полистирольную плиту, которую можно купить в специализированном магазине. Плита стелется на теплоизоляционный слой. Такая укладка делается быстрее, она стразу готова к использованию и не надо ждать 21 день.

Чтобы тепло распределялось равномерно по всему полу на полистирол укладывают алюминиевые пластины, которые плотно прилегают к трубе.

Далее идёт слой влагопоглащающей прокладки из полиэтилена или картона, если мы укладываем под паркет. Ели мы кладём под линолеум или плитку, то на алюминиевые пластины следует сначала положить два слоя плиты ГВЛ (общая толщина – 20 мм).

Деревянный

Деревянный способ монтажа труб водяного обогрева пола

Трубы укладываются в деревянную плиту, которую также можно найти в специализированном магазине. Этот способ почти не отличается от полистирольного. Только вместо двух слоев плиты ГВЛ нужно использовать одну.

Эксперты рекомендуют в таком случае использовать все доступные меры повышения пожаробезопасности помещения, в том числе предупреждающую возгорания пропитку дерева.

Коллекторная система

Коллектор – это распределительный узел, состоящий из двух гребенок с насосом. Подает горячую воду по трубам и регулирует всю систему. Установка производится в специальном коллекторном шкафе. Если есть возможность, то в выдолбленную нишу на балконе. Шкаф рекомендуют располагать в таком месте, куда легко зайдут подающая и обратная трубы.

Коллекторы бывают:

• Электронные. Специально запрограммированы под конкретную температуру в системе.
• Механические. Температурный режим регулируется вручную.

Выбор котла

Перед покупкой котла следует провести расчёт мощности. Он должен справляться с нагрузкой системы и иметь дополнительный запас мощности. Следовательно, мощность котла должна равняться мощности теплового пола плюс 10-15%.

При проведении каких-либо дополнительных работ, чтобы не сливать жидкость из системы, у котлов имеются запорные клапаны.

Монтаж водяного теплого пола

Конструкция теплого пола устанавливается двумя способами. В случае, когда основой балкона выступает бетонная плита, трубы монтируются в бетонной стяжке. Если пол лоджии выполнен из дерева, то между деревянными балками. Относительно бетона эффективность подогрева будет значительно выше, так как он обладает отличным теплопроводными свойствами. Работа конечно более трудоемкая, но конечный результат все перекрывает.

Варианты схем подключения коллектора к стоякам центрального отопления

Внимание! Начинать монтировать систему подогрева полов стоит только в том случае, когда уже установлены пластиковые окна и утеплены стены

Варианты укладки

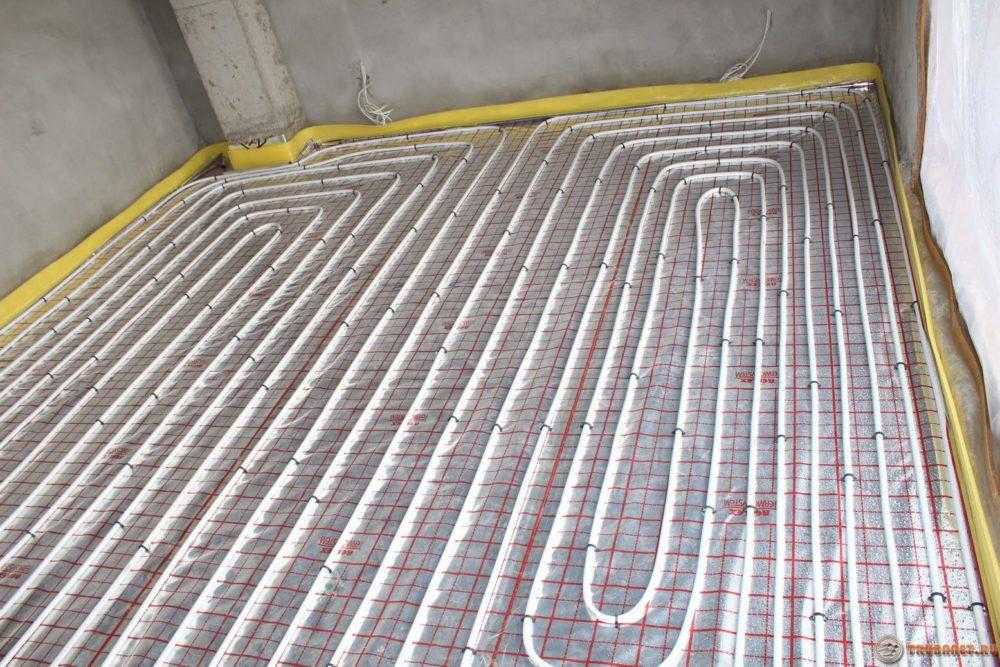

Схема укладки труб для данной конструкции имеет два вида, форма змейки и улитки. Касательно первой формы, то ее применяют на балконах с небольшой площадью. Трубы укладываются параллельно друг у другу, в ходе чего и образовывается змейка.

Схема крепления водяных труб на лоджии

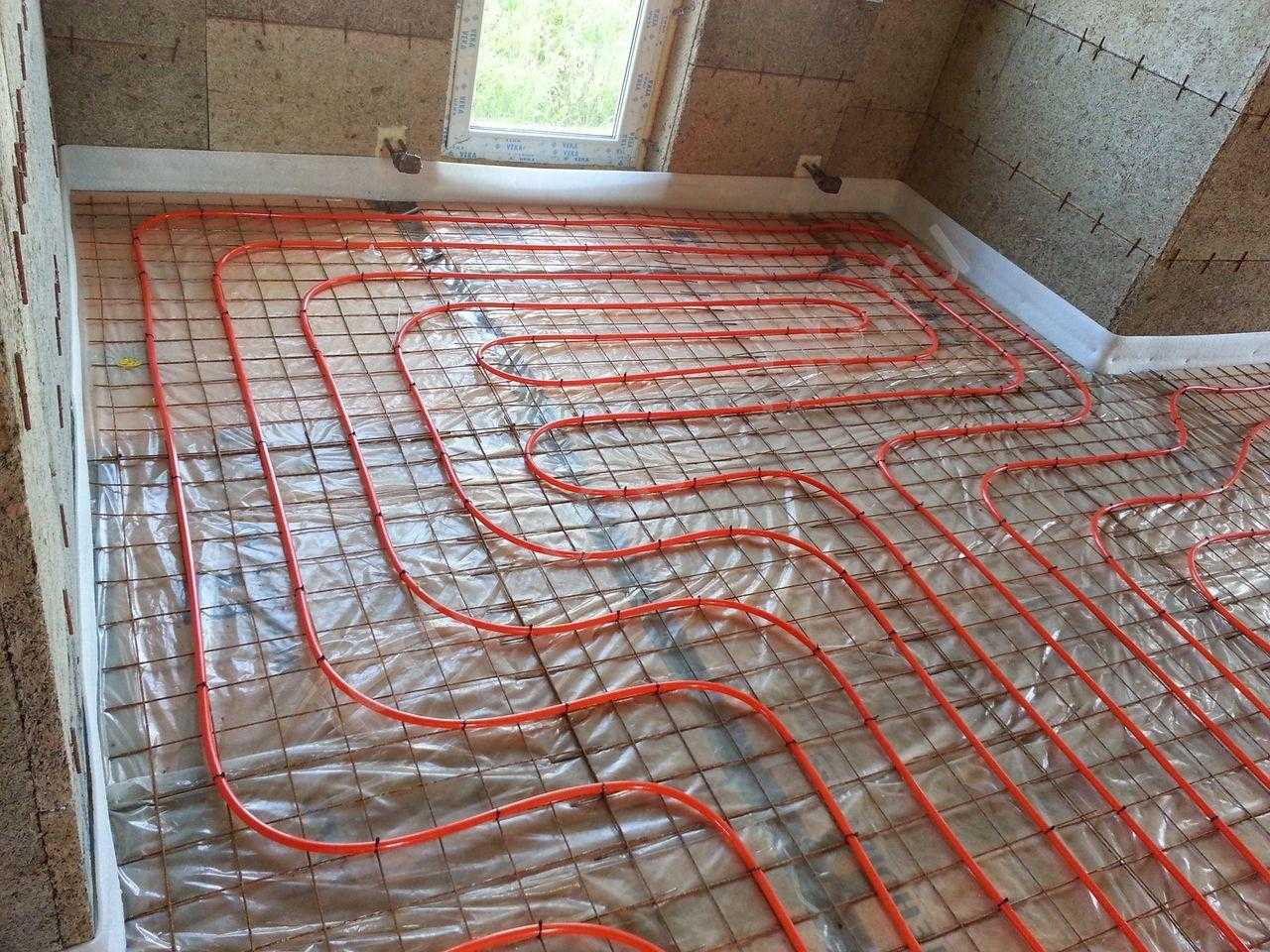

Форма улитки имеет двойную спираль, подающая и возвратная части труб идут параллельно друг другу. В ходе такой композиции, подающая труба охлаждает соседние части труб. Схема улитки предназначена для больших балконов и лоджий.

Вариант трубной разводки «по кольцу»

Какие используют трубы

Монтаж конструкции водяных теплых полов предусматривает использование 4 видов труб:

1. Металлопластиковые. Трубы имеют алюминиевую внутреннюю основу, которая делает их более прочными. Они отлично справляются с возлагаемыми на них свойствами, имеют отличную гибкость, выдерживают высокую температуру.
2. Медные. Самые распространенный и дорогой материал. Средний срок эксплуатации медных труб составляет более 100 лет.
3. Полиэтиленовые. Достаточно гибкие, но совсем не прочные трубы. По стоимости намного дешевле своих предшественников.
4. Полипропиленовые. Трубы славятся своей долговечностью, практически не засоряются и не подвергаются воздействию коррозии. Минусом материала является плохая гибкость.

Свойства коллекторной системы

Коллектор необходим для подачи воды по трубам и регулированию температуры. Механизм состоит из терморегулятора и расходомера. Приборы бывают двух видов:

• механические;
• электронные;

Оборудование размещают в специально отведенный шкаф, а если балкон позволяет выдолбить нишу нужного размера, то коллектор размещают в ней.

Схема коллектора

Как сделать пол на балконе своими руками из дерева: пошаговая инструкция

Задача — сделать полы из шпунтованной доски по лагам. Площадь балкона 3,35 м. Для работы понадобятся:

• брусок 50х70 мм;
• доска шпунтованная 35х130 мм;
• плинтус;
• дрель или шуруповерт;
• отвертка;
• ножовка по дереву;
• линейка, карандаш, рулетка;
• строительный уровень;
• оцинкованные уголки;
• саморезы по дереву, дюбель-гвозди.

При определении длины доски нужно следить, чтобы ее хватило на перекрытие отступа около балконной двери, иначе придется мастерить этот кусок из обрезков.

Подготовка

Основание нужно подготовить — подмести мусор, срезать монтажные петли с плиты, обработать гидроизоляцией. Для закупки материалов требуется провести замеры и несложный расчет.

Установка лаг

Бруски укладываются вдоль балконной плиты.

Закрепляются с помощью оцинкованных уголков и дюбель-гвоздей 6х40 мм.

При установке брусков нужно следить за их горизонтальностью. В случае кривизны положение корректируется с помощью пластиковых проставок.

Укладка доски

Пиломатериал раскраивается в соответствии с конфигурацией балкона с применением шаблона. Далее доски укладываются и прикручиваются к лагам саморезами. Можно устанавливать крепеж в торец по типу крепления вагонки или стандартным способом сверху через доску, шляпки необходимо слегка заглублять.
Начинать нужно с обрезки шпунта от крайней доски и установки ее обрезанной стороной вдоль стенки. Затем выпуклый шип каждой последующей доски вставляется в паз предыдущей, торец слегка подсаживается молотком через деревянную подкладку.

Таким образом заполняется весь пол. Около входа на балкон доски прирезаются в соответствии с формой выступа, чтобы они плотно ложились на порожек.

Установка плинтуса

Для балкона с изогнутым ограждением был выбран плинтус из ПВХ. Хотя он достаточно гибкий, но для данного радиуса пришлось планку резать и укладывать вдоль изгиба по частям.

Плинтус крепится дюбель-гвоздями к кирпичной стенке. К доскам прибивать его нельзя, поскольку при колебаниях влажности и температуры дерево достаточно сильно «играет» и может деформировать пластик.

Для утепления пола балкона можно уложить между лагами пенопласт или пенополистирол, а щели заполнить монтажной пеной.

Утепляем полы

Но прежде чем качественно утеплять пол, следует рационально подойти к делу.

Существует 2 типа утепления полов:

Водный обогрев пола.

Эта система утепления подразумевает циркуляцию по трубам, вмонтированным стяжкой. Она имеет как свои плюсы, так и минусы, но минусы, к сожалению – поувесистей плюсов.

Водный вариант утепления пола Во-первых, подача горячей воды происходит от центральной системы отопления, что на первый взгляд преимущество. Но если копнуть поглубже, мы обнаружим, что отопление пола совершенно не автономно и полностью зависит от начала отопительного сезона.

Во-вторых – средняя температура воды в батарее равна примерно 90 градусам, а при циркуляции в лоджии она не должна превышать отметку 27 градусов. Следовательно, вам понадобится сложная система смешивания потока горячей и холодной воды.

В-третьих – установка водяного обогрева пола требует оформления специальных юридических документов, так как по законодательству врезка на дополнительный обогрев в центральную систему отопления без соответствующего разрешения ЖЭКа категорически запрещена.

Электрический обогрев пола.

Электрический тип обогрева делится на два вида: инфракрасный (или пленочный пол) и кабельный вид утепления. Нагревающим элементом кабельного является специфический провод, который заливается стяжкой. Такой вид обогрева хорошо монтируется под плитку или другое твёрдое покрытие.

Кабельный вариант Плёночный электрообогрев пола намного продуктивней. Монтируется без стяжки и хорошо приспособлен под мягкие покрытия, такие как ковролин, ламинат или линолеумное покрытие.

Инфракрасное утепление

Выравнивание пола

Балконам и лоджиям в процессе постройки домов уделяют меньше внимание, чем жилым комнатам. Если в новостройках еще реально встретить ровный пол, то в домах старой постройки чаще всего ситуация выглядит плачевно

Если балкон еще и открытый, то в основании, как правило, лежит голая бетонная плита под наклоном в 35о (уклон для стека дождевой воды). Чтобы придать балкону или лоджии презентабельный вид, необходимо провести выравнивание пола. Без этого не обойтись, если:

• во всей квартире затеян капитальный ремонт;
• решено установить теплые полы;
• финишное покрытие ламинат или плитка;
• балкон переоборудуется в дополнительное помещение квартиры.

Работы по выравниванию можно выполнить с помощью цементной стяжки, лаг, керамзита, самовыравнивающейся смеси.

Цементная стяжка. Мокрая стяжка раствором песка и цемента долговечная, но очень трудоемкая, имеет большой вес и долго схватывается. Технологический процесс может растянуться на месяц. К плюсам стоит отнести бюджетность такого метода и простоту самого процесса. К минусам — этап выставления маяков. О том, как это сделать, читайте в статье Как выставить маяки для стяжки пола?

С помощью лагов. Облегченные деревянные настилы – простой и дешевый вариант обустройства пола. При монтаже каркаса главное, провести точные замеры длины брусков и выровнять по уровню готовую конструкцию.

Сухая стяжка. Сухая стяжка подразумевает применение сыпучего материала керамзита, но его нельзя использовать на открытых балконах. Такой метод несовместим с системами теплого пола. Преимуществом будет малый вес используемого материала, но при больших объемах сумма затрат будет довольно велика.

Наливной пол. Наливной пол позволят сделать идеально ровное покрытие при небольшой толщине слоя. Готовые самовыравнивающие смеси пластичны, не трескаются и не проседают со временем. Сама смесь дорогая, в связи с чем используется очень редко. Плюс в том, что уже через день после такого выравнивания можно приступать к следующему этапу ремонтных работ. Про каждый метод подробно рассказано в материале сайта Чем и как выровнять пол на балконе своими руками.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться» то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Выбор труб для монтажа

Виды материалов:

Медные. Высокий срок эксплуатации. Считаются самыми надежными, что объясняет стоимость выше других труб.

Металлопластиковые. Прочность и хорошая гибкость. Переносимость высоких температур. Высокая стоимость.

Полиэтиленовые. Выгодное соотношение цены и качества. Крайне эластичен. Устойчивость против высокой влажности.

Полипропиленовые. Надежны и практичны. Устойчивость к воздействию на них кислотно-щелочных веществ. Стоимость ниже, чем у металлических изделий.

Трубы из сшитого полиэтилена. Устойчивость против коррозии и агрессивной среды. Устойчивость к термическим воздействиям.

Необходимо подобрать трубы из качественного материала. Эксперты рекомендуют использовать трубы из сшитого полиэтилена и металлопластиковые трубы. Именно они отличаются от других легким весом и простотой монтажа.

Особенности утепления

Рассмотрим, как сделать монтаж теплоизоляции в разных случаях:

Утепляем лоджию

Лоджия удобна для выполнения работ. Все поверхности бетонные, что делает монтаж проще и быстрее. Необходимо использовать жесткие виды теплоизоляции — пенопласт или пеноплекс, несколько сложнее будет работать с плитной минватой. Перед тем как утеплить лоджию своими руками, надо подготовить поверхности и нанести слой грунтовки. После этого устанавливают обрешетку, если планируется обшивка листовыми материалами. Иногда обходятся без нее, нанося поверх теплоизолятора слой штукатурки. Плиты утеплителя укладывают между планками обрешетки так, чтобы не оставалось никаких щелей или зазоров. Если они возникают, надо сразу заполнить щель монтажной пеной.

Плиты пенопласта или пеноплекса крепят на дюбели со специальными «грибками». Если используется минвата, сначала нужен герметичный слой паро-гидроизоляцинной мембраны, затем утеплитель, а поверх него — слой пароизоляции.

Утеплению подлежат все бетонные поверхности:

• наружная стена дома (в которой имеется дверь на лоджию и окно);
• боковые стены;
• парапет;
• пол;
• потолок.

Установленный теплоизолятор должен плотно соединяться по всем линиям стыков плоскостей. Зазоры недопустимы. Под рукой надо держать флакон монтажной пены, чтобы сразу заделывать любые щели.

Можно сочетать несколько видов утеплителей. Часто на пол укладывают один материал, на стены — другой, а на потолок — третий. Это вполне допустимо, главное, чтобы все участки были плотно соединены.

Балкон в панельном доме

Решая, как утеплить балкон в панельном доме, надо сначала определиться с выбором утеплителя. Рекомендуется использовать пенопласт или пеноплекс, поскольку с минватой работать будет слишком сложно. Сначала понадобится обрешетка. Принцип ее сборки тот же — шаг планок равен ширине плит изолятора, ширина немного (около1 см) больше толщины утеплителя. Единственная поверхность, где можно обойтись без обрешетки — потолок. На нем плотно наклеивают изолятор, после чего штукатурят или устанавливают легкую потолочную плитку.

Самый сложный участок — боковые и фронтальное ограждение. Некоторые фирмы устанавливают остекление на собственную опорную конструкцию, полностью удаляя ограждение. Вместо парапета устанавливают наружную обшивку из профлиста или пластиковые панели. Металлические элементы прочнее, поэтому теплоизолятор можно наклеивать прямо на них. Так как утеплить пластиковый балкон можно только с установкой дополнительной подсистемы (обрешетки), сначала придется собрать ее из деревянных планок или металлических направляющих для гипсокартона. После этого процедуру выполняют обычным способом.

Необходимо также рассмотреть, как утеплить панорамный балкон. Здесь задача упрощается, так как парапет как таковой отсутствует. Монтаж теплоизоляции осуществляется только на внешнюю стену, пол и потолок.

Балкон в хрущевке

Утеплить балкон в хрущевке своими руками можно тем же способом, что и в панельном доме. Принципиальной разницы в технологии нет, поскольку балконы отличаются лишь размерами. Используются те же методы и материалы. Примечательно, что в хрущевке утеплить балкон внутри своими руками значительно проще и дешевле, так как размеры всех плоскостей гораздо меньше

Необходимо действовать осторожно, поскольку дома старые, прочность материалов со временем уменьшилась

Особенно это относится к балконной плите, которая разрушается не только от механических нагрузок, но и от воздействия влаги и температур. Поэтому, если планируется установка тяжелого остекления (например, с двойным стеклопакетом), рекомендуется сначала рассчитать несущую способность плиты. Эту задачу способны выполнить только опытные инженеры-проектировщики. Надо учесть степень износа материала, усталость металла и прочие факторы. Может потребоваться обследование балкона и анализ его состояния. Если по результатам расчетов будет вынесено отрицательное решение, запрещающее создание дополнительной нагрузки, лучше не рисковать и отказаться от утепления.

Утепление в кирпичном доме

Принципиальной разницы в материале, из которого построены стены дома, нет. Часто пользователи спрашивают, как утеплить кирпичный балкон изнутри. Здесь решающее значение имеет конфигурация балкона, материал и вид парапета и прочие факторы. Если утеплению подлежит балкон в кирпичной новостройке, работы производятся по обычной технологии. Однако, есть множество старых кирпичных домов советской постройки. Для них рекомендуется сначала рассчитать несущую способность опорных конструкций, определить их состояние.

Виды утеплителя

Балкон – конструкция выносная, обычно располагается на одной бетонной плите, которая и соединяет его с домом. Значит перегружать его тяжелыми отделочными материалами нельзя. Поэтому для теплоизоляции следует подбирать те варианты утеплителя, что имеют небольшой вес, легко раскраиваются и просто монтируются.

Пенопласт – самый дешевый вариант материала для утепления пола на балконе. Однако все его бесспорные преимущества в виде низкой цены, отменных теплоизоляционных свойств, легкости, гигроскопичности, бактерицидности, морозостойкости, длительной эксплуатации и простого монтажа с лихвой перевешивают недостатки: полная паронепроницаемость, высокая горючесть и токсичность. Поэтому пенопласт лучше укладывать только под стяжку – так его паропроницаемость будет не столь важна, да загореться он уже не сможет. Обычно пенопласт выпускается в листах белого цвета толщиной от 2 до 10 сантиметров. Для утепления пола на балконе чаще всего применяются самые толстые листы.

Экструдированный полистирол – недорогой материал для утепления пола на балконе с похожими на пенопласт химическим составом и положительными свойствами, но обладающий меньшим числом отрицательных характеристик. Экструдированный полистирол способен пропускать свет, вполне устойчив к негативному воздействию окружающей среды и перепадам температур, не склонен к гниению, удерживает прочность при сжатии и не нуждается в применении дополнительных утеплителей для качественной теплоизоляции. Выпускается в плитах размером 60х120 и 60х240 сантиметров. Основной недостаток полистирола – его легковоспламеняемость.

Пеноплекс (вспененный полистирол) – относится к теплоизоляторам нового поколения. Он, как и пенопласт, обладает небольшим весом, низкой паропровидимостью, удобен в укладке, очень эффективен как утеплитель и также выпускается в форме плит с толщиной от 2 до 10 сантиметров. В то же время для утепления пола балкона пеноплексом достаточно самой тонкой плиты – ведь от пенопласта он выгодно отличается более плотной, влаго- и термоустойчивой структурой, превосходной звукоизоляцией, прочен и долговечен в эксплуатации. Единственным существенным недостатком пеноплекса считается его значительная стоимость. Хотя некоторые производители отмечают, что входящий в состав пеноплекса стирол ядовит и летуч, и потому советуют закрывать его штукатуркой или гипсокартоном очень плотно, не оставляя щелей.

Минеральную вату используют чаще всего не только из-за невысокой стоимости, но и благодаря обилию ее положительных свойств:

• высокая тугоплавкость (не горит даже при +1000°С);
• минимальная теплопроводность;
• отличная звукоизоляция;
• воздухопроницаемость;
• устойчивость к негативному био-воздействию;
• экологичность.

В число незначительных недостатков минваты входят влагобоязнь (устраняется при монтаже пленки), нетерпимость к утрамбовке, а значит и к укладке под стяжку (исключение – высокоплотная базальтовая минплита) и повышенное содержание формальдегида в некачественных образцах. Деревянный настил на балконном полу лучше утеплять уложенной под него “каменной” (базальтоой) минватой.

Система “теплый пол” – самое комфортное решение для утепления балкона. Основные его преимущества – это установление и равномерное распределение нужной температуры по всему помещению (позволяет избавить балкон от оседающей пыли и регулировать там влажность воздуха), невосприимчивость к коррозии (тонкие алюминиевые трубки конструкции покрыты пластиком снаружи и изнутри), безопасность, компактность и эстетичность (все нагревательные приборы скрыты в стяжке), а также легкость в установке, простота в эксплуатации и дальнейшем обслуживании.

В то же время оборудование балкона теплым полом может принести и некоторые неудобства:

• он медленно нагревается и остывает из-за необходимости прогревать бетонную стяжку;
• при капитальном ремонте его легко повредить и сложно восстановить;
• не все отделочные материалы сочетаются с теплым полом;
• установленная на него мебель не должна ограничивать свободную циркуляцию воздуха.

Керамзит – хоть и недорогой, однако далеко не лучший материал для утепления пола на балконе. Во-первых, он не способен удерживать тепло так хорошо, как минеральная вата или пенопласт. И во-вторых, создание надежного теплоизоляционного слоя потребует много керамзита, что значительно увеличит вес балкона, а это нежелательно. Зато керамзит совершенно экологичен. А еще его иногда смешивают с бетонным раствором выравнивающей стяжки или применяют в “сухой” технологии ее устройства.
