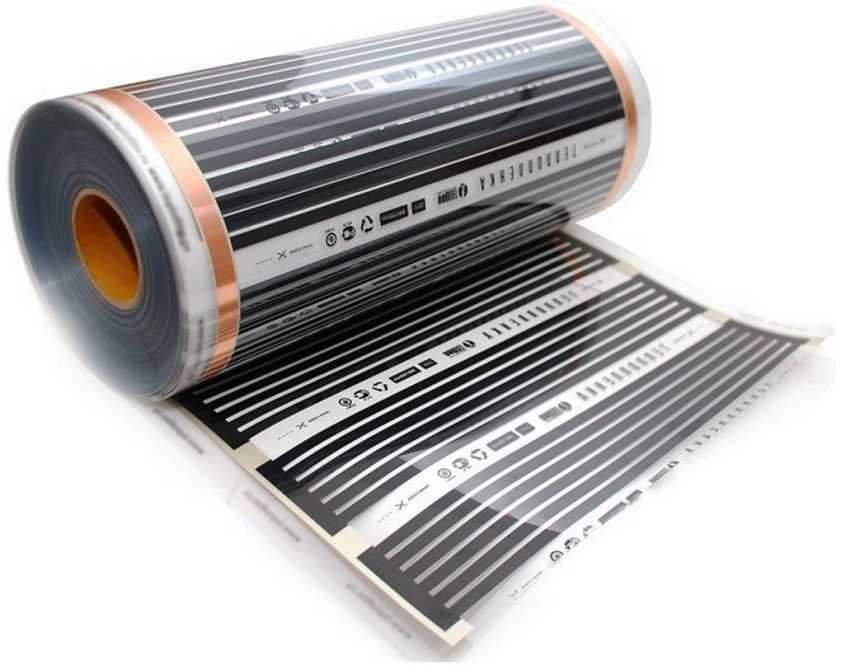

Инфракрасная пленка для теплого пола: виды, принцип работы, как выбрать

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Лучшие пленочные ИК полы

Обогрев жилища с помощью инфракрасной пленки имеет ряд преимуществ перед другими видами отопления. Представленный рейтинг качественных моделей пленочных полов поможет определиться с правильной покупкой.

Caleo GOLD

Параметры	Описание
Потребляемая мощность	170 Вт
Удельная мощность	170 Вт/м²
Площадь обогрева	1 м²
Ширина пленки (см)	50
Длина пленки (см)	200
Защита от перегрева	есть

Популярная термопленка бренда Caleo в сочетании с антиискровой серебряной сеткой обеспечивает быстрый нагрев элементов при меньшем потреблении электроэнергии. Применяется для стандартных жилых комнат с любым типом напольного покрытия.

~~Caleo GOLD~~
Достоинства:

с функцией частичной саморегуляции;
огнеупорный и экономичный;
монтаж без стяжки и плиточного клея;
антиаллергенное воздействие;
пошаговая инструкция в комплекте.

Недостатки:

не выявлены.

Цена – 2300 рублей.

ИК пленка Q-Term

Параметры	Характеристики
Потребляемая мощность	240 Вт
Удельная мощность	220 Вт/м²
Размер рулона	0.5 м
Толщина	0.33 мм
Номинальное напряжение	220В
Заземление	нет

Бюджетные модели не уступают по своему качеству и сроку эксплуатации. Мощная инфракрасная пленка подходит под любую финишную поверхность, как в игровой комнате, так и в офисном кабинете. Установить систему обогрева можно своими руками.

~~ИК пленка Q-Term~~
Достоинства:

высокая мощность;
низкая цена – всего 250 рублей;
легкий монтаж в домашних условиях.

Недостатки:

не указана площадь обогрева.

EASTEC Energy Save

Параметры	Описание
Потребляемая мощность	22000 Вт
Удельная мощность	220 Вт/м²
Площадь обогрева	до 100 м²
Ширина пленки (см)	100
Длина пленки (см)	10000
Защита от перегрева	есть
Применение	линолеум, паркетная доска, ламинат, ковролин

Термическая пленка имеет однородную структуру, высокую изоляцию и механическую прочность греющих элементов. Монтаж не требует специальных навыков и дополнительного оборудования. Как установить, описано в руководстве пользователя. Подходит для сырых и холодных помещений.

~~EASTEC Energy Save~~
Достоинства:

технология саморегуляции;
простая установка;
предотвращает грибок;
подходит как основной способ отопления;
возможность заказать онлайн.

Недостатки:

рекомендуется использовать теплоотражающую подложку.

Стоимость – от 700 рублей.

RexVa XicA XM305

Параметры	Характеристики
Макс. размер обогрева	1 м²
Потребляемая мощность	220 Вт
Удельная мощность	220 Вт/м²
Размер пленки	200 х 50 см
Толщина	0.338 мм
Рабочий ток	1 А
Огнеупорность	есть

Недорогие модели пленочных полов от известного производителя совместимы с разными видами поверхностей. Конструкция обладает повышенной пожароустойчивостью и влагостойкостью. Какие бывают характеристики термопленок, и что входит в комплектацию, можно узнать у продавца.

~~RexVa XicA XM305~~
Достоинства:

обогрев всего помещения за 5-40 минут;
оптимальное соотношение качества и цены – 250 рублей;
экономия энергии;
устойчив и долговечен;
сохраняет тепло и здоровье.

Недостатки:

не выявлены.

Electrolux ETS-220-2

Параметры	Описание
Площадь обогрева	2 м²
Потребляемая мощность	481 Вт
Средняя мощность	220 Вт/м²
Размер мата (дХш)	400 х 50 СМ
Номинальное напряжение	220В
Экранированный	нет
Применение	под линолеум, ламинат, паркет, ковролин

Вся поверхность тонкой пленки равномерно прогревает площадь за короткое время и сохраняет тепло и уют. Монтаж материала осуществляется просто, без значительных работ, возникающих при строительстве. Можно использовать локальные зоны подогрева – только под столом, диваном и тому подобное.

~~Electrolux ETS-220-2~~
Достоинства:

качественный и безопасный материал;
быстрая и простая раскладка;
полный набор необходимых элементов.

Недостатки:

не выявлены.

Стоимость теплого пола – от 2500 до 5000 рублей.

Для систем отопления чаще всего используют воду или антифризную жидкость. Общеизвестный факт: чем технологии в сфере обогрева эффективнее, тем они дороже. Разработка современных напольных конструкций разрушила этот миф, а представленный обзор лучших инфракрасных теплых полов на 2021 год подтвердил информацию.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;
некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;
промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Инфракрасный теплый пол: плюсы и минусы

Обогрев с помощью ИК пленки имеет множество преимуществ, перед другими видами подобного отопления. Рассмотрим основные достоинства такой нагревательной конструкции:

такая система не может выйти из строя одновременно, так как подключается параллельным способом;
возможность установки на любой тип поверхности – как горизонтальный, так и вертикальный, а также на элементы, которые располагаются под наклоном;

Пленка не содержит в составе опасных для здоровья человека компонентов, не производит неприятных запахов и ядовитых испарений

конструктивные особенности ИК пола позволяют достигать равномерного прогрева помещения

Особенно это важно в том случае, если в качестве напольного покрытия используется ламинат;
еще один плюс такой системы – простота монтажа;
возможность разборки в случае необходимости;
такая пленка подходит для монтажа в помещениях, в которых уровень влажности превышает допустимые параметры;
совместимость с разными вариантами напольного покрытия;
установка такой системы допускается не только в закрытых помещениях, но и в открытых условиях (например, на веранде);
высокий коэффициент теплоотдачи, который доходит до 97%;
эффективность пленочного ИК пола примерно на 30% выше, чем у других систем подогрева, устанавливаемых в пол. Цены пленочных теплых полов полностью соответствуют их эффективности.

Однако такая конструкция имеет и некоторые недостатки, среди которых особенно выделяют:

необходимость соблюдения четких правил при подключении;

В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении

высокая инертность, из-за которой подогрев и охлаждение происходят очень быстро;
слабая резистентность к механическим воздействиям в сравнении с трубчатой конструкцией, использующей в качестве теплоносителя воду.

Пленочная система, как правило, не подходит для установки в качестве основного отопления. Рекомендуется использовать инфракрасную конструкцию для организации дополнительного обогрева.

Достоинства и недостатки

Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов.

Смонтировать такой подогрев можно за считанные часы, после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.
Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
Такой пол не будет влиять на увеличение высоты уровня чернового пола. Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.
С монтажом справится любой человек, имеющий элементарные знания о том, как владеть самыми простыми инструментами.
Такие системы нагреваются очень быстро, прогрев идет равномерно.
Полы способны выносить достаточно большие нагрузки. Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.
Полы безопасны для здоровья и даже не пересушивают воздух в помещении.

Но и недостатки у материала, как было выше сказано, есть

Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем

Тем, кто не знает элементарных правил работы с электричеством, подключить такой пол может быть сложно.
Пленку важно правильно разрезать по определенным местам, иначе система не будет функционировать как нужно.

Поверхность чернового пола должна быть выровненной обязательно. Так что иногда от выполнения стяжки отказаться совсем не получится.
Это – не дешевая система подогрева.
Укладка может быть произведена только на открытом участке пола, то есть под мебелью укладывать пленку запрещается.

ИК пленка прослужит минимум 10-20 лет

Инфракрасные пленочные полы от бренда Rexva

ИК пленки Rexva занимают вторую позицию в рейтинге теплых полов. Эта компания производит сверхтонкие пленочные коммуникации, которые можно устанавливать на различные типы поверхности (вертикальную, горизонтальную и даже на потолок). Модельный ряд теплых полов Rexva представлен не только системами со стандартным диапазоном мощности.

Для обогрева жилых и производственных помещений эта компания предлагает инфракрасные пленки, мощность которых достигает 400 Вт/м². Как правило, такие модели применяются для организации обогрева в саунах. Они отличаются высоким показателем водонепроницаемости, так как имеют специальное двустороннее покрытие, располагающееся сверху основного ламинирования.

Продукция от бренда Rexva отличается высокой прочностью и резистентностью к воздействию высокого давления. Их эксплуатационная сфера довольно широка – от малогабаритных комнат, до спортивных залов. Цена инфракрасного пола Rexva полностью соответствует хорошему качеству и надежности.

На рынке появились новые пленочные полы фирмы RexVa с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке

Укладка покрытия теплого пола

В зависимости от выбранной системы дополнительного отопления пол укладывают разными способами:

Теплый электрический пол под плитку укладывают чаще всего, этот материал доступен и замечательно справляется с передачей тепла. В качестве нагревательного элемента используют преимущественно нагревательные маты, они очень просты в укладке и ремонту, что делает такую систему идеальным вариантом для укладки в городской квартире. Еще одним плюсом подобной системы становится отсутствия необходимости в цементной стяжке, что позволяет сохранить высоту комнаты. Нагревательные элементы укладываются на последних стадиях проведения ремонтных работ перед укладкой плитки. Их располагают на бетонном основании, заранее подготовленном к работе. Укладывать нагревательные элементы следует в слой плиточного клея.

Все нагревательные маты рассчитываются согласно их площади, нельзя укорачивать эти элементы.

При укладке такого пола не требуется использование отражающих материалов. площадь обогрева для устройства основной системы отопления посредством теплого пола должна составлять примерно 80% от площади всего жилого помещения.

Электрический теплый пол под ламинат представляет собой в большинстве случаев пленочный инфракрасный излучатель. Под ламинатом располагают специальные маты уменьшенной толщины. Это обуславливается близостью источника тепла к поверхности напольного покрытия, тонкие нагревательные маты позволяют избежать деформации напольного покрытия. Нагревательные маты представляют собой тонкий кабель, закрепленный на алюминиевой фольге. С лицевой и наружной стороны он покрывается вспененным пластиком. Эта мера необходима для обеспечения дополнительной звукоизоляции и более равномерного нагрева поверхности пола.

Теплый пол под ковролин укладывается весьма редко, ведь хозяева домов считают, что этот материал плохо проводит тепло и не позволяет ему обогревать комнату. Но вопреки такому мнения ковролин отлично ведет себя при укладке теплого пола. Материал будет отражать некоторую часть теплоэнергии и отводить ее в противоположную от квартиры комнату, но при этом значительная часть тепла распространится по жилым помещениям. Для использования с ковровыми покрытиями лучше всего подходит инфракрасная система, она равномерно нагревает поверхность и обеспечивает пожарную безопасность, чего нельзя сказать о кабельном отоплении пола.

Все варианты укладки имеют одно общее требование: нагревательные элементы не должны касаться легко воспламеняющихся элементов или даже находиться вблизи них.

Проверка правильности работы системы дополнительного отопления осуществляется до укладки цементно-песчаной стяжки. В случае некорректной работы теплого пола на этом этапе можно провести ремонтные работы и исправить ошибки.

После заливки пола цементной стяжкой использовать его можно не раньше чем через 28 дней после окончания работ. К этому моменту бетонная смесь наберет максимальную прочность, и не будет мешать работе элементов. При заливке бетона необходимо помнить, что материал должен набирать прочность во влажной среде. Работы следует проводить при влажности воздуха не менее 80%.

После укладки теплого пола без использования стяжки его можно включать сразу после высыхания раствора. Обычно на это уходит несколько суток.

После укладки цементной стяжки покрытие необходимо оставить в покое на минимум 72 часа, после этого времени уже можно ходить по полу и выполнять дальнейшие работы.

В комнате с теплым полом помимо устройства теплоизоляции напольного покрытия следует исключить возможность растраты теплоэнергии на обогрев улицы. Для этого хозяевам рекомендуют озаботиться устройством дополнительной теплоизоляции всех ограждающих конструкций. В помещении с теплым полом не должно быть постоянных сквозняков или других факторов, зря расходующих теплоэнергию.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

Составление чертежа и схемы укладки;
Подготовка основания;
Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
Подключение и пробный пуск системы;
Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

Удалить мусор и пыль;
Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

Провода подвести к блоку терморегуляции;
При необходимости использовать штатные соединители;
Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа

Монтаж электрических теплых полов – технология укладки

Укладка инфракрасного теплого пола: технология

Первый шаг – составить план размещения полос термопленки, соединительных контактов и датчиков. Измерить длину полос термопленки. Произвести расчет необходимого количества термопленки и отражающей подложки на данную площадь. Из подсчетов нужно исключить площадь тех мест, которые будут располагаться под мебелью (диванами, шкафами и так далее). Укладка теплоизоляционной подложки, в отличие от термопленки, рассчитывается на всю площадь помещения.

Схемы распространения тепла от радиатора отопления (слева) и инфракрасного обогревателя (справа).

Монтаж терморегулятора. Заблаговременно определить в стене будущее месторасположение терморегулятора, прислонив его к стене, визуально выровнять и сделать отметку карандашом. Для встраиваемого терморегулятора необходимо проштробить места для подводящих проводов и под терморегулятор.

Предварительная подготовка основания. Нужно очистить пол от загрязнений и пыли с помощью щетки или пылесоса и убрать все неровности поверхности. При влажной поверхности нужно тщательно просушить его.

Укладка теплоизоляционного материала. Уложить теплоизоляционную подложку на всю площадь комнаты. Соответствующая необходимым размерам пленка разрезается по специальным линиям разреза. Закрепляется между собой с помощью скотча.

Укладка инфракрасного теплого пола. Нарезать полоски термопленки желаемой длины. Пленку можно разрезать в любом месте: или в указанном производителем, или между обособленными нагревательными элементами. Нужно изолировать разрезанные стороны термопленки. В случае разрезания в обозначенном изготовителем месте изоляции подлежат только пластины коллектора. Вся ширина термопленки изолируется, если разрез сделан между отдельными нагревательными элементами. Каждая полоска раскладывается на поверхности пола согласно подготовленному плану, и делаются отметки карандашом под прорубание штроб. Отступ между полосками термопленки должен составлять минимум 1-2 см, а от стен – 5-10 см. Нужно следить за тем, чтобы не происходило наложение полосок термопленки друг на друга и случайный нахлест.

Соединение контактов. Один из концов клеммы всовывается в промежуток между слоями, второй конец клеммы должен находиться со стороны медной шины сверху над термопленкой. Для подсоединения контактных клемм медная и серебряная шина расслаивается на конце термопленки. Подсоединяются провода к клемме. К одной медной полосе термопленки подводится 0, к другой – фаза. Клемму с помощью пассатижей нужно прижать аккуратно и крепко.

Несколько полосок термопленки должны соединяться параллельно, как в схеме.

Схема подключения инфракрасного теплого пола.

Изолируются места контактов. С помощью изоляционного материала мастик с обеих сторон изолируются места соединения клемм. На обратной стороне термопленки изолируется медная шина полосками (2,5х5 см) битумного скотча.

Чтобы придать поверхности пола идеальную ровность, подводящие провода утопляются в заранее вырезанные канавки в теплоизоляционном материале. Проводку можно сделать под плинтусом.

Установка напольного датчика. Датчик температуры подсоединяется к терморегулятору. Закрепляется датчик на нижней стороне термопленки и приклеивается скотчем. Датчик температуры и провода также необходимо расположить в углубления, чтобы поверхность пола была ровной. Для этого нужно предварительно обозначить места под штробы. Обозначенные штробы вырезаются дисковой пилой или прорубаются сечением. Провода в теплоизоляции фиксируются скотчем. Также необходимо сделать вырезы теплоизоляции под контактами для получения ровной поверхности пола. Терморегулятор нужно подключить к сети и проверить работоспособность всей системы. Измеряется сопротивление, результат записывается в гарантию.

План укладки инфракрасного теплого пола зарисовывается на обратной стороне гарантии.

Уложить любое финишное напольное покрытие: ламинат, ковролин или линолеум. Прежде чем уложить покрытие, поверх термопленки для ее защиты от попадания воды нужно постелить полиэтиленовую пленку. Пленка накладывается с нахлестом листов в 20 сантиметров.

https://youtube.com/watch?v=YuUaj1DzMx0

Панели ламината можно класть сразу на полиэтиленовую пленку. Финишное покрытие из ковролина или линолеума кладется на предварительно уложенные листы ДВП или фанеры. При этом укладывать листы первичного пола нужно так, чтобы не повредить саму термопленку.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

80% площади – в качестве основного отопления;
40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку
