Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
- Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.
- Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.
Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
- Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
- Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

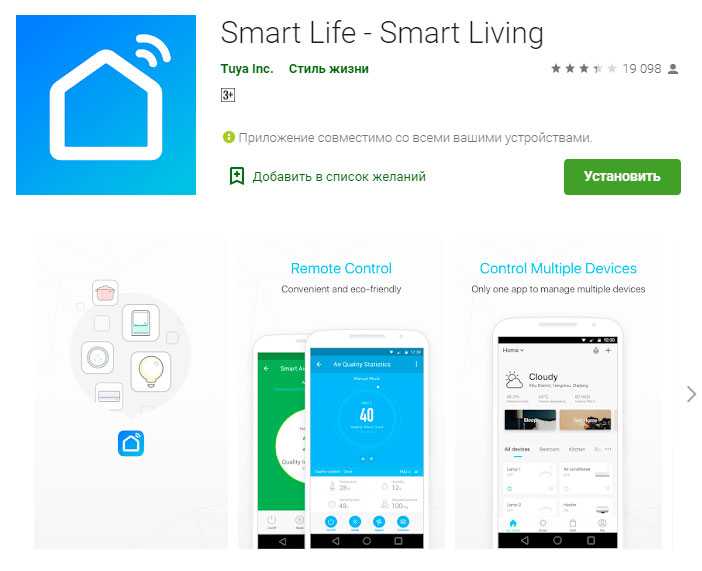

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Советы мастеров

Есть нюансы, которые необходимо учитывать при установке теплых полов и их подключении к терморегулятору.

Следует тщательно вымерять площадь помещения и, соответственно, длину кабеля.
Первоначально лучше создать на бумаге план монтажа системы теплого пола, он может вам понадобиться, например, при перестановке в помещении или каких-либо ремонтных работах.
Стоит проверить сопротивление системы до того, как кабель будет залит в стяжку, разброс до 10% находится в пределах нормы.
Проверку работоспособности лучше проводить только после полного высыхания стяжки.

О том, как подключить терморегулятор от теплого пола, смотрите в следующем видео.

Обзор многофункционального терморегулятора теплых полов

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

https://youtube.com/watch?v=x7Rc9aJHJzQ%3F

Типы датчиков теплого пола

Разные модели термостатов могут регулировать температуру пола или воздуха. Зависит это от типа датчика, который совместим с устройством. Выбор типа датчика зависит от того, какую функцию выполняет подогрев. Если система дополнительная и ее задача — повышение комфорта, используют датчик температуры пола. Ведь за обогрев воздуха в этом случае отвечает другая система, а задача водяного или электрического подогрева — создать и удерживать комфортную температуру только под ногами. Этот датчик для терморегулятора пола является выносным. Подключается к специальным клеммам на корпусе. Сам контролирующий элемент находится на конце электрического кабеля, при укладке располагается посредине между витками греющего элемента на полу на расстоянии не менее 50см от стены.

Датчики температуры теплого пола — небольшое устройство на конце длинного кабеля. Заводится в закрепленный на полу кусок трубы, который расположен между нагревательными элементами

Если греющие элементы устанавливаются в стяжку. то датчик теплого пола размещают в растворе, но только в трубе или гофрошланге. Тогда при поломке его легко будет заменить, просто отключив от клемм и потянув за провода, затем нужно будет вставить исправный и подключить его. При установке датчика для пленочного теплого пола его не обязательно размещать в трубе. Так как при таком типе подогрева стяжки нет и, при необходимости, заменить его можно, разобрав часть напольного покрытия. Хотя, все-таки целесообразнее потратить чуть больше времени при монтаже и сделать штробу под трубу для датчика, чем потом разбирать/собирать всю конструкцию для каждой замены.

В том случае, когда теплый пол — основная система отопления, требуется датчик, который контролирует состояние воздуха. Чаще всего эти датчики встроены в корпус терморегулятора для теплого пола. Есть также модели, которые работают с двумя датчиками одновременно. В обоих случаях выбирая место для установки, необходимо учитывать, что именно этот прибор определяет температуру воздуха. Потому располагать его нужно так, чтобы на него не попадали солнечные лучи (они будут нагревать корпус, и температура будет определяться неправильно). Стоит избегать и тех мест, где бывают сквозняки. Они тоже будут влиять на измерения состояния воздуха, но уже в другую сторону — занижать реальный показатель. Также рядом не должны бать приборы и устройства, которые активно выделяют тепло.

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).

В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Какими бывают терморегуляторы?

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений

Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:

Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.

Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.

Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран

Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.

Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика.

Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб.

Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля.

Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см.

После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателяи через контактор(пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент!Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого полаи самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Как подключить теплый пол к терморегулятору?

Установка термостата при четком понимании каждого этапа не является сложным процессом, однако при этом нужно знать о некоторых нюансах. Монтаж прибора нужно осуществлять на высоте примерно 80-90 см от пола, но если термостат должен диагностировать температуру воздуха и пола, то разместить его лучше в другом месте.

Процесс монтажа состоит из нескольких этапов:

Подготовка к работе

Перед тем, как приступить к подключению, необходимо ознакомиться со спецификой прибора. Все необходимые требования содержатся в инструкции

Особое внимание следует уделить разделу, где описывается установка терморегулятора, поскольку процесс монтаж устройства для различных систем может иметь некоторые отличия. Перед стартом установки обязательно отключите подачу электричества в распределительном щитке

Для выполнения работы приготовьте следующие приспособления:

индикационную отвертку;
тестер;
винты для крепления;
уровень.

Подключение проводов

Чтобы выполнить подключение температурного регулятора к полу, сначала необходимо провести провода питания. При помощи индикационной отвертки определите фазный провод, который может быть черным или коричневым. Провод с рабочим нулем окрашен в синий цвет, заземление – в желто-зелёный.

С помощью тестера замерьте напряжение между фазой и нулем. Прибор должен показывать напряжение 220 В. На тыльной стороне прибора либо в инструкции находится схема подключения. Для различных термостатов схема отличается, поэтому перед подключением проводов обязательно уточните этот момент.

Далее подключите датчик температуры, который находится в гофрированной трубке к клеммам sensor. Если датчик не вставлен в нее, то понадобится сделать это своими руками.

Установка лицевой панели терморегулятора

Используя винты из комплекта, зафиксируйте лицевую панель. Используя уровень, убедитесь, что термостат установлен ровно. После этого закройте крышку прибора и восстановите подачу электрической энергии. Если все сделано правильно, то его экран должен загореться. Установку терморегулятора теплого пола можно считать завершенной, после этого можно приступать к его настройке.

Проверка корректности работы

После установки термостата необходимо проверить корректность его работы. Для этого нужно выполнить такие действия: сначала нужно выставить время включения и выключения, параметры температуры прибора. После этого нужно запустить пробный суточный цикл его работы.

Замечания

Так как терморегулятор является сложным электронным прибором, то его установку можно выполнять только при наличии опыта проведения электромонтажных работ. Ошибки в процессе монтажа регулятора температуры могут привести к повреждению теплого пола

Если вы решили устанавливать терморегулятор самостоятельно, то перед проведением работ проконсультируйтесь с электриком, который обладает практическим опытом.

Схема подключения терморегулятора к теплом полу

Установка

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

Оптимальная высота на стене 1,2-1,5 м.
Недалеко от розетки.
Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Устройство и принцип действия

Смотреть видео – процесс настройки
