Электрический теплый пол своими руками: устройство, монтажный инструктаж

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.

Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель

Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.

И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания

Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.

Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.

Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.

Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.

И уже потом начать собственно укладку кафеля на пол.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

• дешевле;
• тоньше;
• обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Делаем финишную стяжку

Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.

И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки

А это верный путь к повреждению труб с водой.

Финишная стяжка пола

Используемые материалы для работ

Укладка чаще всего изготавливается из раствора цемента с песком. В некоторых случаях нужно добавлять дополнительно пластификаторы, а также керамзит или щебень, что позволяет сократить расход цемента. Его может быть разное количество, в зависимости от того, какую толщину покрытия вы хотите получить. Зачастую рекомендуется выдерживать такие пропорции – три части песка, одну часть цемента и такое количество воды, чтобы при замешивании получить раствор необходимой консистенции.

При необходимости использования пластификатора применяют обыкновенный клей ПВА, которого на один мешок цемента требуется один килограмм. В наше время в продаже можно найти уже готовые растворы, хоть вы и потратите больше денег, однако процесс значительно упростится и сократится драгоценное время на выполнение работ.

Технология монтажа

Под плитку

Выбирается удобное место, в котором вырезается специальная коронка под гнездо. В неё устанавливается подрозетник, в который монтируется терморегулятор. При этом можно выбрать любую высоту от пола, но не менее 300 мм. В будущем это место не должно закрываться стационарной мебелью или бытовыми приборами. Хороший вариант установки – рядом с выключателем освещения

Важно проделать штробу квадратного сечения 20×20 мм. Она нужна для дальнейшей укладки в неё монтажных проводов

Технология работы:

1. Хорошо прочищают пол от пыли, строительного мусора.
2. Сухую поверхность грунтуют. Если нужно, покрывают несколько раз подряд после высыхания предыдущего слоя.
3. На всю площадь настилается утеплитель на основе фольги для дополнительной теплоизоляции. Утеплитель кладётся наружу.
4. Соседние полосы и листы утеплителя укладывают встык так, чтобы обеспечить хорошую плотность. Для этого верх проклеивают металлизированным скотчем.
5. На полу раскладывается и фиксируется монтажная лента. Крепят её на саморезы или дюбели на расстоянии друг от друга примерно 500–1000 мм.
6. Следуя схеме, раскладывают кабель.
7. По чертежу крепят петли. При этом соблюдают нужный шаг.
8. Закрепляют кабель в районе концевой муфты.

Под ламинат

Электрический тёплый пол под ламинат укладывается по следующей технологии:

1. Подготавливается поверхность. Старое напольное покрытие снимается, с основания убирается весь мусор, проверяется на целостность бетонная стяжка. При наличии неровностей и сколов следует залить черновой пол.
2. Производится теплоизоляция. Качественно утепляют основание пенофолом. Стыки между листами склеиваются фольгированным скотчем.
3. Настилается плёнка. По выбранной схеме нужно расстелить материал по поверхности. Стелить листы внахлёст нельзя. Их контакты должны быть направлены к стене, на которой крепится термостат. Медную сторону располагают внизу, т. е. крепят к основанию.
4. Устанавливается термостат. Делается это в штробе на стене около розеток. Планка подключается к термостату проводами, зажимается прищепками. Все места зажимов изолируют битумной изоляцией.
5. Выводится датчик температуры. Он подключается к нижней стороне покрытия путём создания в основании штробы длиной 30 см, но не больше. Сам датчик располагают в защитной гофре и помещают под листом обогрева.

Важно Под термодатчик укладывается слой теплоизоляции, чтобы избежать сильной погрешности. Это может ухудшить работу всей системы обогрева электропола.

Возможно подключение плёночного тёплого пола под ламинат без терморегулятора

Но остаётся риск повышения потребления электроэнергии. При этом полностью будет отсутствовать контроль за температурным режимом. В этом варианте можно класть поверх тёплого пола защитную вспененную плёнку и облицовывать поверхность ламинатом

Возможно подключение плёночного тёплого пола под ламинат без терморегулятора. Но остаётся риск повышения потребления электроэнергии. При этом полностью будет отсутствовать контроль за температурным режимом. В этом варианте можно класть поверх тёплого пола защитную вспененную плёнку и облицовывать поверхность ламинатом.

Видео о монтаже теплого пола под ламинат:

В стяжку

Технология работ:

Выбирается место для установки терморегулятора. Для его монтажа отступают около 40 см от уровня напольного покрытия. Предпочтительнее скрытый вариант укладки, при котором все провода утапливаются в стене. Убирают из вида датчик.

На армирующий слой крепится монтажная лента с соблюдением шага от 50 до 90–100 см. От стены отступают 10 см, в местах гарнитуров – 40–50 см. При наличии труб и радиаторов отопления от них делают отступ 15 см, но не менее. Нагревательный кабель крепят к силовому элементу, а соединение скрывают в специальной муфте. Затем проводят к терморегулятору кабель питания.

По поверхности распределяют фрагменты обогрева. Пользуются составленной схемой

Важно соблюсти правильность изгибов (они должны быть ровными, плавно переходящими, не иметь заломов). На монтажной ленте крепится кабель. Для более успешной крепкой фиксации его устанавливают на арматуре и плотно затягивают

Для более успешной крепкой фиксации его устанавливают на арматуре и плотно затягивают.

Расстояние между витками элементов — более 80 мм. В выбранных местах фиксируют датчики температуры.

Все соединения проверяются на правильность установки и работоспособность. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Видео о монтаже электрического пола в стяжку:

Почему трубы в полу нужно изолировать

Трубы в полу в первую очередь нужно изолировать от динамических механических воздействий при передвижении людей и статической нагрузки – от стоящей сверху мебели. Хотя под мебелью разводку отопления не монтируют, но сверху все равно будут стоять стулья, обеденные столы, столики, пуфики, цветочки и прочие легко передвигаемые предметы мебели. Коммуникации в стяжке необходимо теплоизолировать снизу, чтобы тепло не тратилось на бесполезный нагрев конструкций перекрытия.

Следует отличать прокладку в полу низкотемпературного трубопровода теплого пола и прокладку трубопроводов отопления. Отопление имеет температуру 70-80-90°С, коммуникации с такой температурой сильно нагревают перекрытие и стяжку, вызывают перепад температур – это может вызывать растрескивание стяжки и бетонных конструкций. Поэтому отопление с высокой температурой следует теплоизолировать.

Какой толщины должна быть стяжка пола

Толщина стяжки над теплыми полами — немаловажный момент при обустройстве инженерных коммуникаций. Чтобы получить максимальную отдачу от подогрева и обеспечить оптимальную прочность при внешних механических нагрузках, параметры основы нужно рассчитать правильно.

Санитарные нормы указывают толщину слоя раствора для формирования обычного пола — это 40 мм. При низкой проходимости допустимо уменьшение высоты заливки. Но при обустройстве конструкций с подогревом востребованы современные материалы, собираются сложные схемы, поэтому значения рассчитываются индивидуально.

Стяжку пола, толщина которой мала, легко повредить: слишком быстрый нагрев и резкое остывание способствуют образованию «паутинки». А нагрузка от постоянных перемещений, давления мебели ускорит процесс разрушения покрытия.

Для оборудования стяжки теплого пола монтируется несколько предварительных прослоек:

• Черновая стяжка по очищенной поверхности (ее может заменить прочная плита перекрытия).
• Утеплитель (его примерная толщина — 1 см).
• Для упрочнения можно использовать арматурную сетку толщиной до 10 мм.
• Далее прокладывается металлопластиковая труба. Или устанавливается электросистема.

Окончательный слой возможен из любого уместного материала толщиной от 30 до 70 мм. Сверху укладывается декоративное чистовое покрытие. Определение нужных величин дается сложно каждому начинающему умельцу.

Минимальная толщина

Нет официально утвержденной величины, которая однозначно указывает какой должна быть минимальная толщина предполагаемой стяжки пола. Госнормы отталкиваются от начальных 20 мм, не учитывая применение металлоцемента. Если не предусмотрено армирование, профессионалы указывают высоту не менее 40 мм при стандартном диаметре труб. Ячеистость укрепляющей сетки — 100х100 мм, 150х150 мм. В таких размерах для стяжки для пола материал окажется пригодным для упрочения конструкции.

Минимум не приемлем в местах с усиленной нагрузкой (например, в технических помещениях, общих коридорах, гаражах). СНиП 3.04.01-87 (рассматривается жилой сектор) при организации отопительных разводок труб нижним порогом называет общий слой в границах 500-650 мм.

Поскольку стяжка под теплый пол незначительно расширяется при линейном нагреве, то потребуется компенсатор — по периметру комнат несколько выше предполагаемой линии покрытия проклеивается демпферная (или кромочная термоусадочная) лента, принимающая на себя излишнее давление. Ширина такого вспомогательного материала 10-15 см. Лента — это дополнительная изоляция от примыкающих охлажденных стен.

Над нагревательной разводкой пол должен возвышаться примерно на 3-4 см — это ответ мастеров тем, кто впервые работает самостоятельно и выясняет какую минимальную толщину стяжки пола нужно монтировать. Так тепло отлично распределится по поверхности, сооружение останется прочным, а помещение не уменьшится.

Максимальная толщина

Наибольшая величина стяжки для теплого пола определяется по нагрузке, в среднем поверхность должна выдерживать 200-300 кгс/м2.  Максимальная толщина не указана в нормативных документах и определяется путем инженерных расчетов. Чем массивнее слой, тем дольше будет длиться нагрев, ждать теплоотдачи от инерционной системы можно сутки и более.

Рекомендованные наибольшие параметры:

• Для квартир, частных коттеджей — 95-100 мм.
• Для общественных помещений — до 200 мм.
• Для производства — 300 мм.

Высота пола должна быть не меньше 30 мм, чтобы слой оставался прочным, и не более 100 мм в жилых зданиях по принципу целесообразности. Организация пола по грунту требует добавочного утепления.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

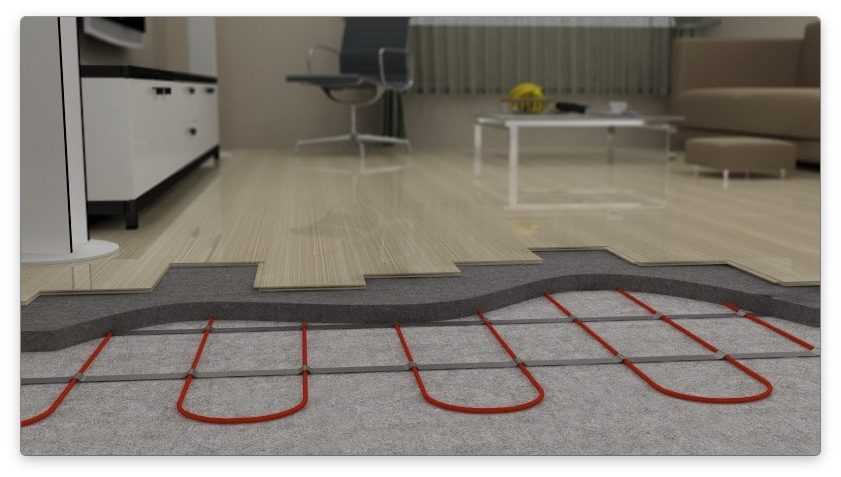

Как установить электрический теплый пол в стяжку

Керамическая плитка в качестве облицовки в ванной и на кухне – холодная, скользкая при намокании. По ней некомфортно ходить зимой. Решение проблемы — укладка под плитку электрического пола с подогревом. Конструкция состоит из нескольких слоев,  самый верхний из которых для повышения прочности — теплоизоляционный. Один из вариантов укладки системы нагрева — в стяжку, подходящий для монтажа в частные дома и квартиры, где установка выполняется с нуля. Стяжка не будет утяжелять черновое основание пола и послужит защитой от попадания влаги на электро-систему.

Электрический теплый пол в стяжку — расчет и установка

Кладем плитку на теплый пол

Укладка плитки на теплый пол своими руками по силам любому мужчине, который умеет держать в руках молоток и шпатель. По большому счету, укладка плитки на теплый пол ничем особо не отличается от обычной укладки плитки.

Необходимый инструмент

Для работы нам понадобятся:

• Резиновый шпатель;
• Зубчатый мастерок;
• Резиновая киянка;
• Уровень (водяной или лазерный);
• Набор крестиков нужного размера;
• Моток шпагата.

Укладка плитки на электрический пол

Надо сразу сказать, что под керамику можно сделать теплый пол на основе нагревательного мата и нагревательной секции.

В данном случае расположение материалов будет следующее:

• Бетонная стяжка;
• Теплоизоляция (может и не быть);
• Нагревательные элементы;
• Бетонная стяжка (около 3-5 см);
• Плиточный клей;
• Керамическая плитка.

Примерное изображение пола

Совет! Многие люди не устраивают вторую стяжку. Однако ее лучше сделать. Она отлично защищает нагревательные элементы от механических повреждений вследствие неравномерной нагрузки.

Надо сказать и то, что выравнивать полы лучше всего именно первой стяжкой, а нагревательные элементы укладывать на уже ровную поверхность.

Как уже было сказано, слоя утеплителя тоже может не быть. Однако профессионалы рекомендуют позаботиться и о нем. В качестве утеплителя могут быть использованы плиты ЭППС. При этом лучше взять такой материал, который имеет плотность выше 35 кг/кубических метров.

Поверх такого утеплителя следует класть фольгированную ленту. Швы между отдельными ее частями рекомендуется проклеивать скотчем. Цена на нее не особо большая, а эффективность на лицо.

Фольга, швы которой проклеены скотчем

Дальше укладывается лента теплого пола или трубы.

Поверх них заливается слой бетона. Его, как и первый слой, рекомендовано укладывать, используя маяки. Они помогут сделать стяжку равной по высоте во всех своих точках.

Укладка теплого пола на фольгу

После того, как бетонная стяжка достаточно высохнет, что происходит примерно на пятые сутки при своей толщине не больше 50 мм, можно приступать к непосредственной укладке керамики.

Инструкция очень простая. Клей наносится на стяжку при помощи специального зубчатого шпателя. Первой укладывается угловой элемент. Он выравнивается относительно стен и по уровню.

Совет! Часто стены сами расположены немного не ровно. В таком случае плитку нужно укладывать по ним, то есть тоже неровно. В противном же случае, будет казаться, что она уложена наискось.

Если имеется такая ситуация, как описана выше, то керамика укладывается параллельно большей по длине стены, то есть вдоль комнаты. На перпендикулярной же стене делается отметка или прибивается рейка. И отметка, и рейка должна быть расположена строго под прямым углом к большей по длине стене.

В таком случае в конце малой стены между плиткой и стеной останется зазор, размер которого зависит от степени неровности стен. Это зазор легко может скрыться под напольным плинтусом. Если размер зазора большой, то на него можно уложить куски плитки, вырезанные по размерам.

На фото видно, как увеличивается зазор уже на втором элементе (крайний левый ряд)

Между каждыми двумя соседними плитками рекомендовано ставить пластиковые крестики – формирователи швов. Они помогут сделать все швы одинаковой толщины. Крестик ставится на каждый угол.

Стоит отметить, что клей наносится не только на стяжку, но и на саму керамику. Чтобы она легла ровно, нужно пользоваться уровнем. Ее можно прижимать руками. Если нужны совсем незначительные изменения, то по поверхности плитки можно постучать ручкой мастерка или резиновым молотком.

Укладка плитки на водяной теплый пол

Последовательность работ выглядит следующим образом:

• Подготовка поверхности, то есть снятие старого пола и так далее;
• Устройство выравнивающей бетонной стяжки;
• Устройство теплоизоляционного слоя;
• Монтаж труб. При этом сразу производятся все подключения оборудования и проверка системы. Если надо, то устраняются неполадки;
• Заливка всего пола слоем бетона (в отличие от предыдущего случая, здесь вторая стяжка просто обязательна, так как трубы достаточно толстые и скрывать их под слоем клеевого состава просто невыгодно);
• Укладка керамики или кафеля.

Надо сказать, что плитка укладывается по таким же принципам, как и в предыдущем случае.

Как видно укладка плитки осуществляется одинаково во всех случаях. Различия заключаются только в подготовительных процессах, связанных с устройством самого теплого пола. Видео в этой статье поможет получить наглядные тонкости в этом деле!

Электрический теплый пол

В настоящее время производители теплых электрических полов предлагают два его вида. Это нагревательный кабель, как отдельный элемент, и маты. Последние – это все тот же кабель, только установленный и закрепленный на специальную сетку из полимера. По сути, это уже готовое изделие, которое надо только размотать, уложить на пол и сделать подключение к сети питающего тока. При этом расстояние между участками кабелей у матов одинаковое, то есть, нет необходимости продумывать схему укладки с выдерживанием необходимых размеров между витками.

Но есть к электрическому теплому полу определенные требования, касающиеся его монтажа.

• Нагревательный элемент от поверхностей стен должен отстоять на расстоянии 10 см.
• Нельзя устанавливать теплый пол (электрический) под тяжелую мебель, бытовую технику и предметы обихода.
• Если данную конструкцию планируется использовать в качестве основного отопления, то необходимо выбирать нагревательные элементы из расчета 140-180 Вт на 1 м² площади пола. Если теплый пол будет использоваться, как дополнительная система отопления, то можно укладывать маломощные конструкции мощностью до 140 Вт/м², к примеру, 80 Вт/м². Все дело в том, что основное требование к отопительной системе – это 1 кВт тепловой мощности на 10 м² поверхности. И это без учета тепловых потерь.

Теперь можно переходить к основному этапу – как правильно положить теплый пол. Итак, в состав электрического теплого пола входит кроме кабеля или матов еще и терморегулятор, с помощью которого задается температурный режим, и термодатчик, который будет отслеживать ту самую температуру.

• В первую очередь производится укладка нагревательного кабеля или матов. Кабель монтируется змейкой и крепится на фанеру, ДСП или бетонному полу при помощи специальных хомутов. Некоторые мастера используют даже строительный скотч, потому что главное – зафиксировать и смонтировать схему, а крепление будет производиться плиточным клеем. Маты равномерно распределяются на напольной поверхности, закрывая собою весь пол. Крепление, точно такое же, как и у кабеля.
• Затем в специальном гофрированном шланге устанавливается датчик температуры. Его месторасположения – на полу между двумя витками кабеля.
• Монтаж терморегулятора производится на стене на высоте 1,5 м. Он одновременно соединяется и с датчиком температуры, и с нагревательным элементом. Идеально – если соединяющие провода будут скрыты в штробе на стене.

В принципе, все готово. Но перед тем как укладывать плитку на теплый пол, необходимо последний протестировать.

Сама же укладка плитки на теплый пол своими руками производится по стандартной технологии. То есть, сначала производится разметка, процесс облицовки лучше начинать с самого видного угла помещения, дальнего от входной двери. Клеевой состав наносится на основание с теплыми полами, на который монтируется и сам кафель. Обязательно между плитками выдерживается зазор с установкой пластмассовых крестиков. И в конце обязательно наносится затирка на плитку для декорирования швов.
