Конструкция бытовки, как сделать ее своими руками

Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

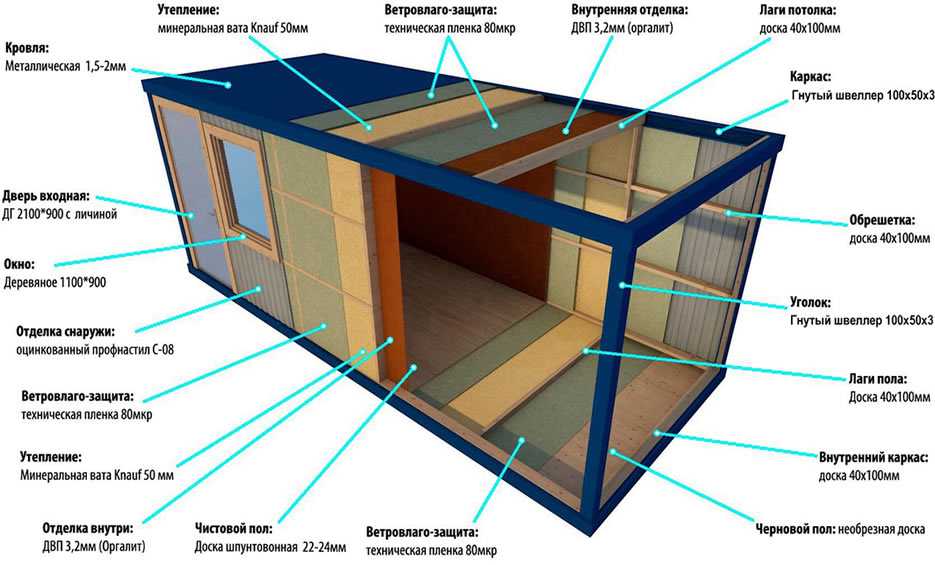

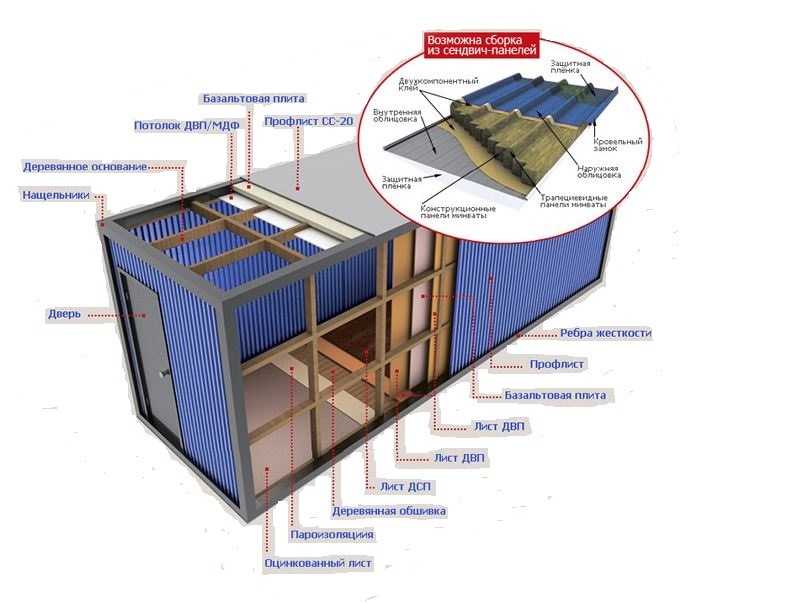

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Отопление

Обогрев делаем электрическим. Бюджетный вариант – пара тепловентиляторов. Более дорогостоящий и эффективный – масляный обогреватель или конвектор. Мощность отопительного агрегата подбираем в соответствии с площадью нашей бытовки.

Отопление бытовки электричеством

Масляные радиаторы

В завершение нам останется лишь выполнить меблировку помещения. В этом моменте ориентируемся полностью на свои предпочтения и потребности.

Параметр	Деревянная бытовка	Металлическая бытовка
Стоимость	Дешевле. Для дополнительного удешевления натуральное дерево можно заменять древесинными плитами.	Дороже. Металл отличается более высокой стоимостью.
Долговечность	Служит меньше, чем металлическая. Древесина плохо переносит воздействие влаги.	Стойко служит десятки лет.
Мобильность	Перевозить легче, однако нет гарантий, что деревянная конструкция нормально выдержит транспортировку.	Перевозить сложнее, но безопаснее.
Возможность установки коммуникаций и дополнительных элементов	Можно. Сложнее.	Можно. Легче.
Экологичность	Экологичны	Менее экологичны, если сравнивать с деревянными бытовками.

Удачной работы!

Возведение фундамента

Решая вопрос о том, как построить своими руками бытовку, важно подумать, на чём она будет стоять. Фундамент необходим, но под такое легкое сооружение достаточно столбчатого

Можно сделать его заливным или из уже готовых блоков.

Столбы устанавливают по углам, по периметру, в центре через каждые 1,5-2 метра и с обеих сторон входной двери. Если вы хотите сделать заливной фундамент, в этих местах нужно выкопать ямки. В зависимости от типа почвы они могут быть глубиной от 20 до 170 см. Последний способ предпочтительнее в местах с высоким уровнем грунтовых вод, но он дорогостоящий. Поэтому лучше сделать мелкозаглубленный фундамент, вынув почву на 20-50 см. Далее в эти ямы устанавливают трубы из асбестоцемента, заполняют на 7 см щебенкой, утрамбовывают ее, затем на 10 см песком и проливают его водой. После этого сверху наливают бетон, дают ему полностью высохнуть.

Даже заливной столбчатый мелкозаглубленный фундамент потребует довольно много физических затрат. Бытовка, своими руками возведенная, обычно прекрасно стоит и на готовых бетонных блоках размером 20х20х40 см. Под них делают подушку из песка и щебня, затем кладут блоки горизонтально по два – один на другой.

Проектирование

Строительство бытовки может занять определенное количество времени, которое ограничивается несколькими днями, а иногда длится до нескольких месяцев. Все будет зависеть от используемого материала и сложности проекта, а также от наличия навыков. Если эксплуатироваться этот домик будет в течение короткого срока, то есть возможность сэкономить на внутреннем обустройстве. При этом вы можете отказаться от наличия перегородок, установив минимальное количество розеток.

Для обшивки при этом есть возможность использовать дешевые материалы. Если же бытовка выстраивается для длительной эксплуатации, то проект может предусматривать наличие санузла.

Обшивка каркаса доской

Дюймовая доска строгалась с четырех сторон. Толщина не строганой доски, вследствие её «не строганости» была в пределах 22-30 мм. Из куба доски (133 шт.) отобралось 80 наиболее схожих по толщине, и приемлемых по качеству досок. После строгания перепад по толщине конечно имел место, но этим неприятным фактом решено было пренебречь.

При помощи циркулярной пилы, выбралась четверть с двух сторон. Размеры четверти 14х14 мм. В результате получилась «четвертованная» доска, и большое количество штапика на подкладки.

Далее начинается обшивка стен.Занятие не хитрое, единственное условие — горизонтальность досок. Четверть распологается таким образом, чтобы дождевая вода, стекая по стене, не попадала внутрь.

Таким образом, в гараже, хозблок был полностью обшит, сделана опалубка под кровельный материал из не строганной доски и пол из строганной доски, разделанной в «четверть». Обшивка крепилась саморезами по дереву 3,5х50 мм.

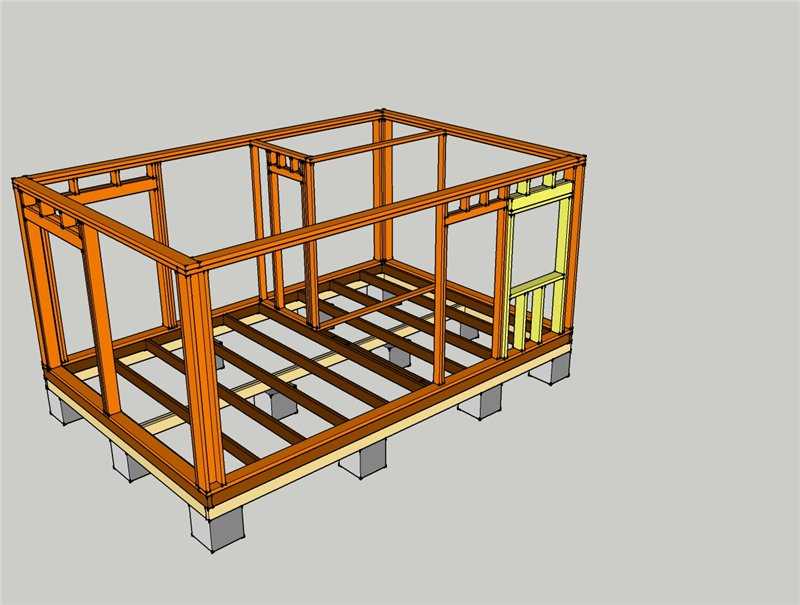

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
Замена временных реечных раскосов на постоянные из доски 100х40 мм.
Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
Монтаж настила поперек лаг из обрезной доски 150х40 мм.
Внешняя обшивка каркаса паронепроницаемым материалом.
Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
Установка окон и дверей.
Монтаж инженерных систем.
Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Необходимые материалы

Перед тем как начать работы по строительству бытовки 3 на 6 своими руками, важно правильно подобрать соответствующий стройматериал и рассчитать его количество. Для строений этого вида обычно выбирают установку свайного или столбчатого фундамента

Поэтому в зависимости от типа фундамента понадобится приобрести сваи (столбы) или изготовить обрешетку, которая зальется бетоном. Для изготовления каркаса может понадобиться металл или дерево. Внешнюю отделку обычно выполняют вагонкой, сайдингом, профильными листами или блок-хаусом, отделочный материал выбирают согласно дизайн-проекту бытовки.

Огромное внимание необходимо уделять и выбору материала для утепления. Бюджетным вариантом может стать стекловата или пенопласт, швы же можно заделать строительной пеной

Чтобы можно было пользоваться бытовкой зимой, следует также предусмотреть и утепление полов, прокладывая гидро- и теплоизоляционный материал. Для оформления бытовки внутри можно применять как влагоустойчивые панели из ПВХ, МДФ, так и вагонку. На дверные проемы, как правило, устанавливают пластиковые, железные или деревянные двери. То же самое касается и оформления оконных проемов, их можно декорировать пластиковыми или деревянными рамами.

Немаловажным считается и монтаж кровли, которая может иметь одно- или двускатную конструкцию. Чтобы на ее поверхности не скапливалась дождевая вода и снежные массы, нужно соблюдать угол уклона не более 20 градусов. Покрывают кровлю шифером или профилированным листом.

Электричество

Электричество в бытовкеЭлектричество в бытовке

Тянуть в бытовку полноценную проводку мы не будем. Такие строения не являются капитальными и в подобном оснащении не нуждаются. Но как в таком случае организовать хотя бы освещение и обогрев? В этом нам поможет хороший удлинитель со шнуром подходящей длины. Включаем его в ближайший доступный источник электроэнергии и тянем в бытовку.

В бытовке мы сможем включить в такой удлинитель тройник для большего удобства и возможности использования сразу нескольких электроприборов.

Освещение

Обустраиваем на свое усмотрение. В целом же для бытовки хватит нескольких простых светильников, установленных в основных функциональных зонах.

Освещение в бытовке

Отопление

Отопление бытовки электричеством

Масляные радиаторы

Параметр	Деревянная бытовка	Металлическая бытовка
Стоимость	Дешевле. Для дополнительного удешевления натуральное дерево можно заменять древесинными плитами.	Дороже. Металл отличается более высокой стоимостью.
Долговечность	Служит меньше, чем металлическая. Древесина плохо переносит воздействие влаги.	Стойко служит десятки лет.
Мобильность	Перевозить легче, однако нет гарантий, что деревянная конструкция нормально выдержит транспортировку.	Перевозить сложнее, но безопаснее.
Возможность установки коммуникаций и дополнительных элементов	Можно. Сложнее.	Можно. Легче.
Экологичность	Экологичны	Менее экологичны, если сравнивать с деревянными бытовками.

Удачной работы!

Вагончики

Модель представлена однокомнатным помещением со встроенным биотуалетом, душевой кабиной (летний душ) и миниатюрной кухонной зоной. Этот вариант не предполагает наличия бытовых приборов, стационарного освещения и электропроводки.

Оборудовать под бытовку можно и готовый металлический вагончик. Модель устанавливают на землю, либо на подготовленный фундамент.

Ещё один вариант – бытовка на колесах. Приобрести вагончик труда не составит, а внутреннюю отделку выполняют в зависимости от цели использования времянки.

Дачные бытовки-вагончики

Однако с развитием потребностей дачников при нередко недостаточных возможностях построить на участке благоустроенный дом, возникли проблемы с планировкой. Типовая строительно-разъездная бытовка-распашонка, поз. 1 на рис. ниже, это только спальня и/или раздевалка. Для кухонь, столовых, санузлов, офисов, даже баров и бильярдных, выпускались и выпускаются вагончики других типов того же размера, но дачнику-то негде и не за что собирать на участке целый городок.

Попытки использовать в планировке бытовок санитарно-эргономические приемы и нормы для жилых помещений приводят к тому, что, помимо спальни, места остается только на крошечный тамбур, в котором в теплой одежде не повернешься, и склад, в который ничего, кроме лопаты и грабель, не помещается, или туалет без душа, где, сидя, дверь невозможно закрыть – в коленки упирается, напр., в центре на рис.

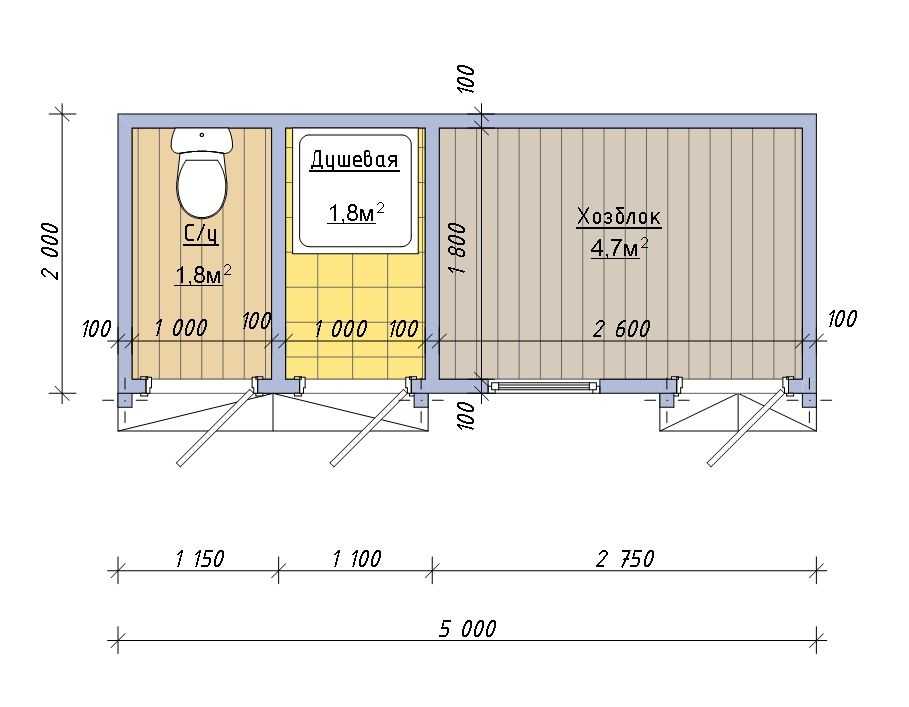

Планировка бытовок-вагончиков

Поскольку бытовка по сути своей жилье мобильное, будет вполне оправданным применить для ее планировки приемы и нормы пассажирского транспорта. Хлопот будет только с дверьми, точнее – с направлением их открывания, т.к. они распашные, а не раздвижные. Но двери, это вообще, вторая после лестниц головная боль планировщиков.

Пример рациональной планировки бытовки 6х3 м приведен справа на рис. выше:

Спальня 1,7х2,7 м больше железнодорожного купе. В ней поместятся двухъярусная койка, небольшой обеденный стол и комод. На ночь на полу можно ставить еще раскладушку, для которой помимо прочего хватит места на складе.
В санузле размещаются угловой душ 1,1х1,1 м, биоунитаз и угловой умывальник-полутюльпан, вроде тех же, что на ЖД. Не роскошь, но помыться и справить нужду можно.
Наибольшая площадь отведена под кухонный блок, совмещенный с тамбуром, это 2 изюминки данного принципа

Помещаются компактный холодильник, дачная печка с варочной поверхностью на 3-5 кВт тепловой мощности (достаточно для обогрева в межсезонье), и остается места, чтобы переодеться; причем в тепле.
Выход из санузла – также в теплое помещение, что важно после душа в холодную погоду.

Планировка бытовки 3х4,5 м

С бытовками меньшего размера дело обстоит сложнее; тут приходится совмещать склал-убежище с кухней. Пример планировки такого рода «бытовки-студии» 3х4,5 м приведен на рис. справа.

Пошаговое строительство бытовки

Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.

Фундамент

Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.

Блоки необходимо располагать с шагом 1,5 м.

Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.

Сборка каркаса

Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:

Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
Выпиливают 2 паза по центру коротких балок и крепят средний брус.

Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.

С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.

Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.

Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после — боковых.

Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.

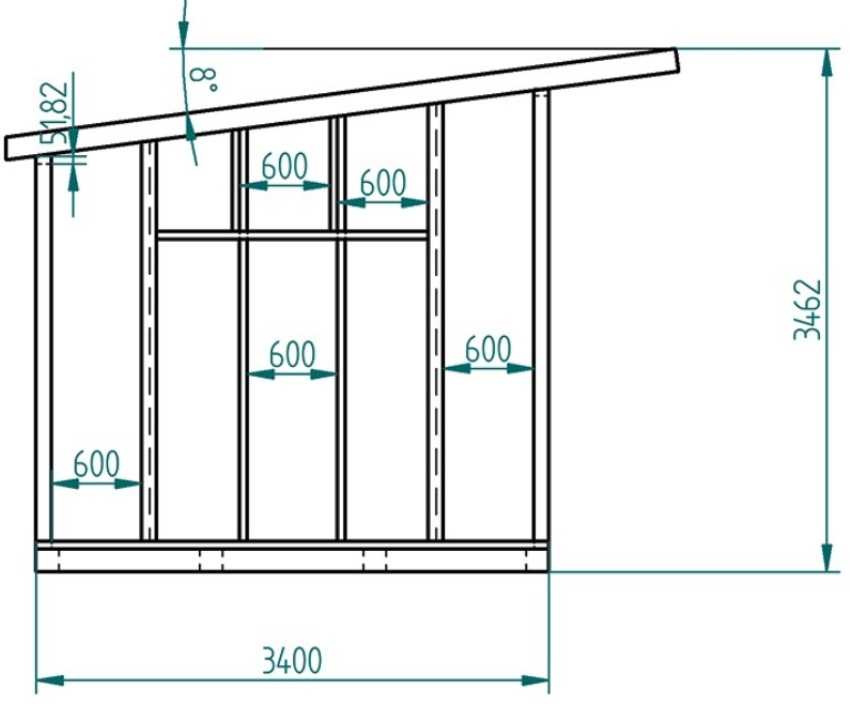

Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.

При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.

Монтаж кровли

Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.

Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.

Утепление и отделка

Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:

Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.
Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).

Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.

Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.

Разновидности бытовок

Бытовка относится к подсобным помещениям, но к ее возведению и обустройству нужно подходить ответственно, отдавая предпочтение качественным стройматериалам. Только в этом случае можно добиться атмосферы, приближенной к домашней и располагающей к отдыху.

Чтобы начать возведение времянки, нужно заняться подготовкой чертежей. Они позволят произвести расчет стройматериала, обозначить размеры тех или иных элементов, что облегчит процедуру постройки. Кроме этого, стоит определиться с видом рассматриваемого строения. Бытовку своими руками можно выполнить деревянной, каркасной, металлической.

Деревянные

К такому варианту следует прибегать тогда, когда постройка будет использоваться в будущем как летняя кухня либо санузел. Строительство ведут из бруса толщиной 70-90 мм. Само сооружение устанавливают на заранее подготовленные бетонные блоки или фундамент.

Если помещение будет не утепленным, его можно эксплуатировать с мая до октября, что соответствует наиболее активным работам на дачном участке. Если проживание планируется и в холодный период, то придется позаботиться об утеплении и установке источника обогрева.

Щитовые

Временные сооружения такого типа возводятся по щитовой схеме. Большинство деталей вагончика продаются в виде готового комплекта, который привозят на участок и собирают по инструкции. Основной плюс таких бытовок заключается в простой и быстрой сборке, минимальном количестве применяемых инструментов, доступной стоимости, отсутствии необходимости использовать теплоизоляцию. Чаще всего такие конструкции собирают из листов фанеры и не имеют каркаса, что является их недостатком.

Во время сильного ветра сооружение может попросту деформироваться.

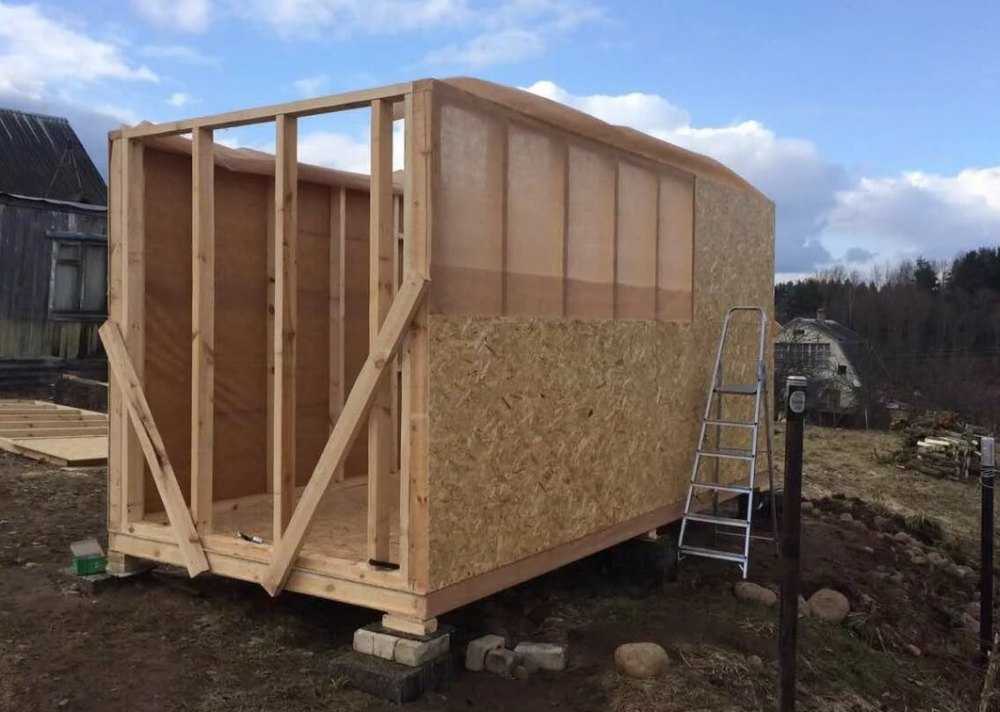

Из OSB листов

Сегодня в строительстве часто используют такой материал, как OSB плиты. Их также можно применить для создания бытовки, обшивая каркас снаружи. Материал по некоторым параметрам похож на фанеру, но в отличие от нее наделен лучшей тепло- и звукоизоляцией. Из-за того, что прочностные показатели OSB плит ниже, их лучше задействовать не для щитовых, а для каркасных построек. К тому же, используя такой материал, стоимость бытовки выйдет дороже, поскольку деревянный каркас придется дополнительно утеплять пенополистиролом.

Из профлиста

Чтобы времянку в дальнейшем можно было использовать под гараж или другое хозяйственное помещение, ее делают мобильной, используя для этого профильные трубы. Снаружи конструкцию обшивают профлистом, изнутри используют, например, ДВП. Между этими двумя материалами помещают утеплитель. Бытовки подобного типа имеют высокую прочность, но стоят недешево, что обусловлено ценой используемых материалов. Поэтому такой постройке следует отдавать предпочтение в том случае, если ее планируется использовать в качестве капитального хозблока.

Из сэндвич-панелей

Наиболее комфортным строением будет бытовка из сэндвич-панелей, которая выделяется своим теплом и безопасностью. Основной недостаток такой конструкции – сложность монтажа. Обусловлено это тем, что панели производят больших размеров.

Процедура сборки похожа на строительство щитовых домиков, когда пенопластовые блоки оклеивают плитами OSB, после чего их укладывают на черновой каркас и крепят монтажной пеной.
