Установка замка в межкомнатную дверь: пошаговая инструкция

Установка дверной ручки в межкомнатную дверь из массива своими руками

Для установки дверной ручки, нам понадобятся следующие инструменты: Дрель, сверло-перо или коронка , стамеска плоская, молоток, угольник и карандаш.

Начнем с разметки, отверстие на дверном полотне под ручку отмечаем на расстоянии 1 м от пола, а также учитываем необходимое расстояние от края(смотрим по защелке), на заводских упаковках часто присутствует лекало для разметки.

С торца двери размечаем центр отверстия под защ

елку, в горизонтале отверстие под ручку и защелку, должено быть в одной плоскости.

Высверливаем отверстие под ручку и защелку, при помощи перьевого сверла.

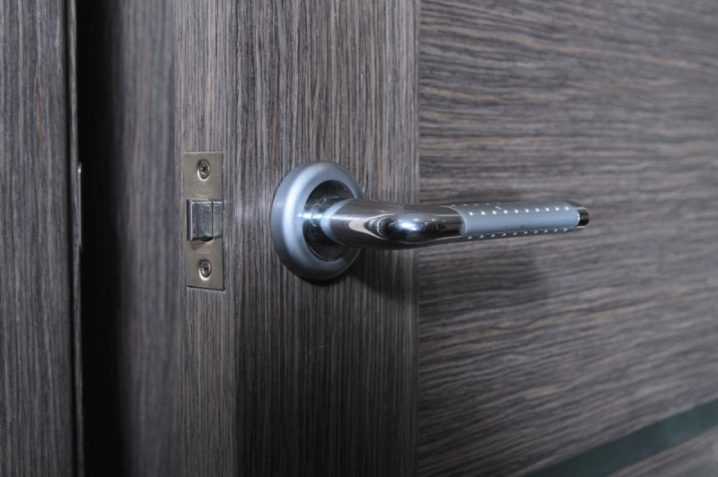

Ручки для межкомнатных дверей имеют приблизительно одинаковые правила установки, например отверстие в двери под ручку кноб делается шире чем под ручку с замком.

Вставив в отверстие двери с торцевой части целиндр защелки и обводим его карандашем по периметру. После чего вырубаем с помощью стамески площадку под накладку.

Вставляем защелку, просверливаем отверстия под саморезы, вкручиваем саморезы. Вставляем квадратный стержень в отверстие для ручки с обоих нужно установить на коробку ответную пластину для собачки . Для этого по защелке отмечаем середину отверстия на коробке.

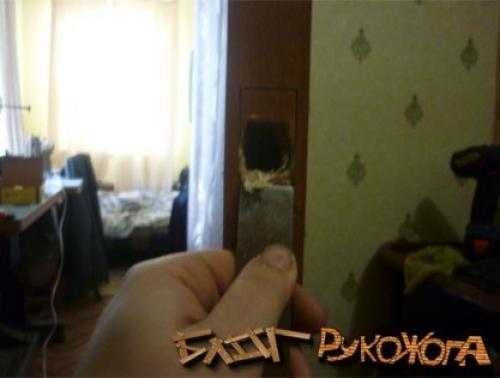

После чего смазываем кончик собачки зубной пастой, удерживая ручку в нажатом состоянии, закрываем дверь, отпускаем ручку, собачка должна коснуться коробки, затем снова, удерживая нажатой ручку, открываем дверь, зубная паста оставит отметку точного расположения собачки. Обводим контур ответной части защелки, высверливаем пером место под собачку, просверливаем отверстия под накладку. Небольшая регулировка прилегания двери к коробке может достигаться поджиманием пластинки расположенной в ответной части защелки на дверной коробке.

читаем по теме:

Установка дверного полотна своими руками

Установка ручки кноб

Дренажные тоннели: идеальное решение для отвода ливневых и талых вод Как в частных домах и на дачах, так и на территории промышленных предприятиях для отведения сточных, талых, дождевых и грунтовых вод можно использовать дренажные тоннели, изготавливаемые из высококачественного пластика… Подробнее

Покупка мобильного кондиционера Подробнее

Виды схем отопления Какие схемы разводки отопления бывают? Их принципиальные различия. Подробнее

Аренда строительной техники и ее особенности Аренда строительной техники является востребованной многими строительными компаниями. Строительство постоянно развивается и каждый этап работ требует особой техники… Подробнее

Технология замены нижних венцов дома Порча нижних венцов бревенчатого дома достаточно частое явление. Узнать как провести замену венцов, и в какой последовательности можно из этого материала… Подробнее

Как приобрести сухую строганную доску? Каждый, кто начинает строительство дома, сталкивается с приобретением различных исходных материалов. Одним из таких стройматериалов является строганная доска… Подробнее

Выбираем качественный душевой поддон Если вы приняли решение установить в ванной комнате душевую кабину, вам необходимо знать, что долговечность такой конструкции будет зависеть от того, какого качества будет поддон… Подробнее

Восстановление каменного фасада – необходимая и своевременная защита дома Солнце, дожди, грязь и окружающая среда воздействуют на внешнюю отделку дома так же, как и время. Но исправный фасад и украшает, и защищает дом… Подробнее

Расход плиточного клея – что на него влияет и как его рассчитать? Расход клея для плитки на 1м2, примеры расчетов клеевого состава, нормы расхода, что влияет на расход? Подробнее

Обзор радиаторов водяного отопления На сегодняшний день ассортимент бытовых радиаторов водяного отопления предоставляет большое богатство выбора этой продукции. Но, чтобы окончательно сделать правильный выбор, необходимо знать основные характеристики и различия радиаторов отопления… Подробнее

Установка плоского врезного замка

Механизмы с личинкой для ключа, имеющие плоскую прямоугольную форму, могут вставляться в дверь с уже имеющейся ручкой. Если её нет, выбирают замок со встроенной ручкой.

Замок с ручкой-защёлкой и личинкой под ключИсточник poiskdetei.info

Врезать замок в межкомнатную дверь намного сложнее, чем защёлку, так как необходимо сделать в торце полотна довольно длинную и глубокую выемку для его установки. При отсутствии фрезера или других специальных приспособлений действовать приходится сверлом и стамеской.

Разметка.

На торце двери на выбранном уровне чертится осевая вертикальная линия. К ней тыльной частью приставляется замок, по верхней и нижней кромке которого на линии ставятся метки, обозначающие габариты изделия в высоту.

Сверление отверстий.

От верхней до нижней метки по осевой линии сверлом большого диаметра, соответствующего толщине замка, просверливаются друг под другом отверстия. На сверле нужно заранее поставить метку, соответствующую глубине механизма.

Доработка выемки.

Оставшиеся между отверстиями перемычки убираются сверлом, боковые стенки аккуратно выравниваются стамеской.

Видео описание

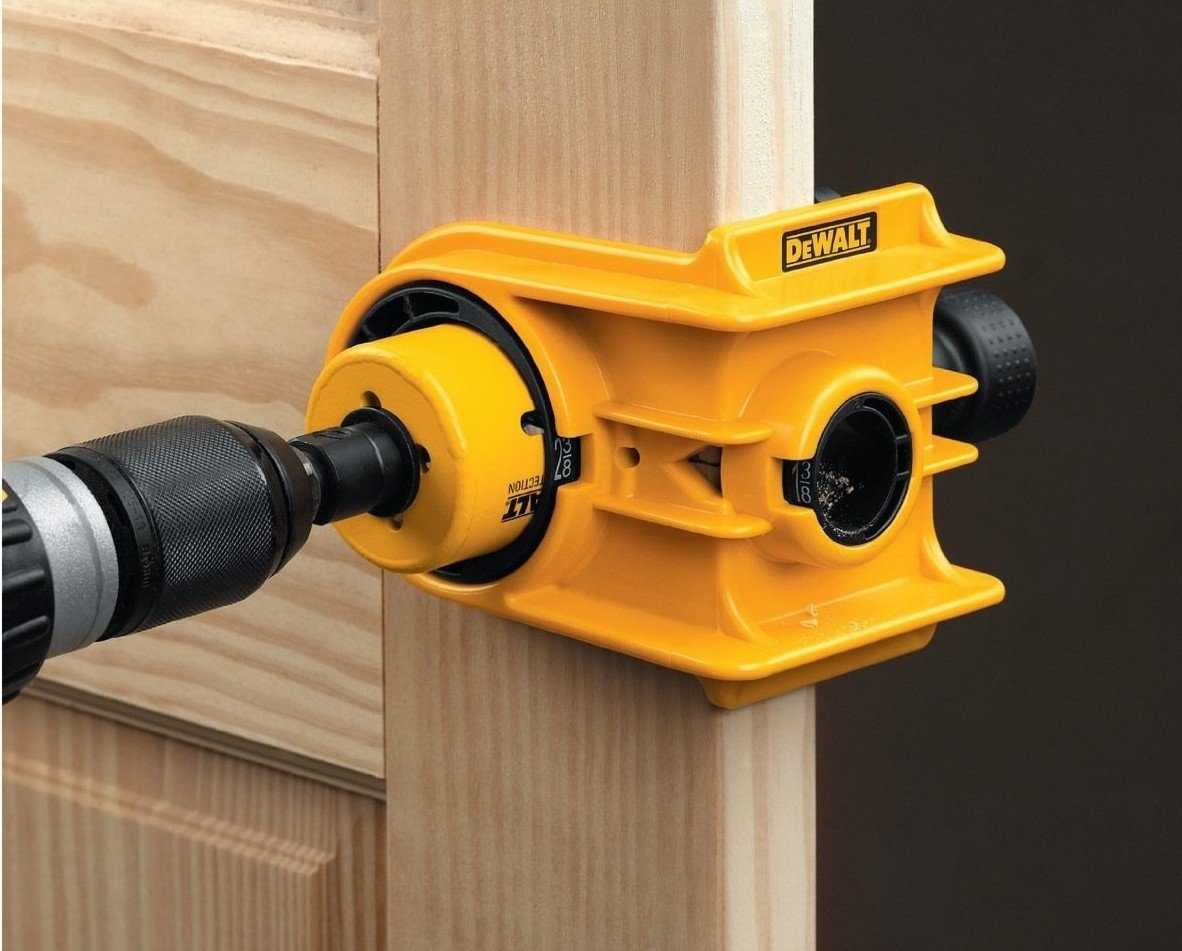

Облегчить работу поможет приспособление для врезки замков в межкомнатные двери, применение которого показано в видеоролике:

Далее все по известной схеме: замок вставляют в гнездо, обводят крепёжную пластину и делают для неё углубление. Затем размечают на лицевой стороне полотна положение ручки и личинки (с обеих сторон), изготавливают для них сквозные отверстия.

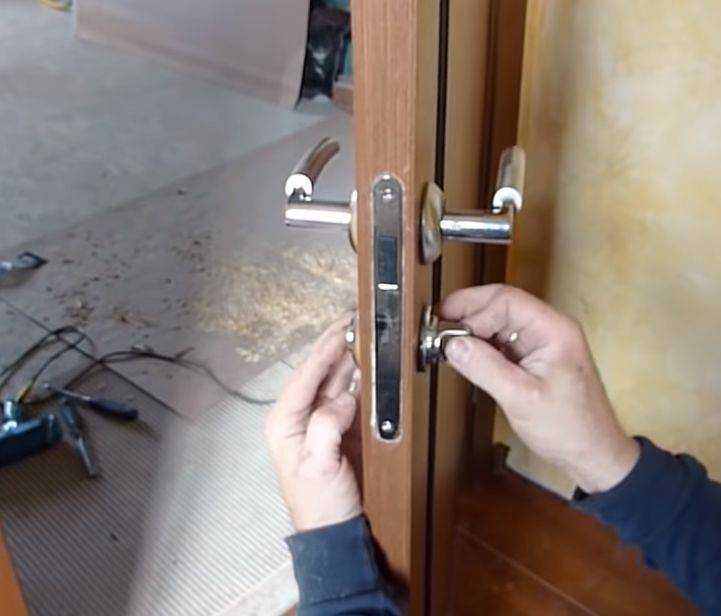

Замковый механизм устанавливают в выемку, фиксируют с торца саморезами, после чего вставляют в него личинку и ручку и прикручивают их винтами. Ответную часть замка в коробке монтируют аналогично выемке под него в торце двери.

Установка механизма в готовое гнездоИсточник skil.ru

Коротко о главном

Технология монтажа запирающих устройств на межкомнатные двери зависит от их вида. Это могут быть простые ручки с защёлкой, защёлки с блокиратором, врезные замки. Качество установки зависит от того, насколько чётко будет выполнена разметка. Чтобы правильно ставить замок на дверь, необходимы перьевые сверла и насадки на дрель в виде коронок, с помощью которых высверливаются отверстия для защёлки, ручки, замкового механизма

Не менее важно правильно разметить и установить ответную часть на дверном косяке, в которую входит язычок защёлки или ригели замка

Виды замков для межкомнатных дверей

В зависимости от способа врезки, удобства использования и других характеристик различают следующие виды замков:

Плоские, имеющие прямоугольный остов и язычки, отделенные от защелки замка. Конструкция отличается высокой степенью надежности и оснащена нажимной ручкой (фалевой).
Круглые замки в цилиндрическом корпусе, защелка с язычком объединены. Ручка может иметь произвольную форму. Произведена врезка стопора и цилиндровой личинки замка в шпиндель.
Плоские замки уменьшенного размера, оснащенные поворотной ручкой. Защелка отсутствует.
Круглые, в конструкции которых присутствует специальная ручка-кноб.

Замки можно классифицировать и по другим признакам. Типы запорных механизмов бывают следующие:

шпингалеты;
фалевые;
защелки с фиксатором;
врезного типа;
накладные;
магнитные.

Последний тип запорных устройств не создает резкого звука при закрывании, может монтироваться в любую межкомнатную дверь (даже уже установленную); магнитные замки приобретают все большую востребованность.

Для врезки замка в только что приобретенную дверь необходимо знать толщину полотна и особенности его структуры. Существуют такие виды межкомнатных дверей:

МДФ шириной 35 мм.
МДФ шириной 45 мм.
Деревянная дверь новой конструкции (ширина филенок от 50 мм).
Деревянная дверь ДВП старой конструкции, имеющая дощатый каркас.

Установку замков в межкомнатные двери можно осуществить самостоятельно, зная особенности конструкции и принцип работы замка.

Плоские

Эта категория замков является максимально дорогостоящей. Они более сложные в установке, но обеспечивают хорошую противовзломную защиту. Они дают дополнительную нагрузку на дверь, в отличие от круглых замков. Плоский запор подойдет к наличной двери.

В дверь из МДФ шириной 35 мм допустимо устанавливать только плоские замки уменьшенного размера. Также в МДФ разрешается врезать лишь те замки, у которых наиболее широкий язычок составляет 15 мм. Торцевая накладка не должна превышать в ширину 24 мм. Это связано с тем, что динамическую нагрузку, создаваемую замком, может принять на себя только рама из дерева, а МДФ является слабым материалом.

Круглые

Этот тип замков является наиболее подходящим для квартиры или жилого дома. Они предусмотрены для врезки в любую дверь. Нажимная ручка используется чаще всего в тех домах, где живут люди с ограниченной подвижностью. Для пользования поворотной ручкой необходимо прилагать больше усилий.

Ручка-кноб отличается своей безопасностью: об нее невозможно пораниться или зацепиться одеждой.

Процесс установки круглых замков с любыми ручками остается неизменным. Механизм замка с цилиндрическим корпусом производится для дверей, толщина которых составляет 35-45 мм. Запоры для габаритных деревянных конструкций не всегда можно найти в продаже в небольших населенных пунктах. Но круглые замки отличаются тем, что их можно адаптировать к какой угодно толщине двери. Для этого необходимо заменить водило защелки, установив более длинное. Оно представляет собой стальную пластину прямоугольной формы 2-3 мм в толщину. На одном из его концов расположено отверстие.

Тумблер выхода защелки необходимо поставить в позицию, которая будет соответствовать материалу, из которого изготовлен дверной косяк. Для дерева это 70 мм, для МДФ – 60. Производство замков для межкомнатных дверей имеет свои особенности: их личинка расположена внутри для удобства запирания двери с внутренней стороны.

Когда дверь открывается в левую сторону, а подходящего замка не было найдено, то защелку и личинку нужно предварительно поменять местами. Для этого понадобится разобрать конструкцию. Для офисных помещений такой вариант не подойдет, потому как такой замок со стороны личинки легко разобрать даже без использования специальных инструментов.

Видео описание

Наглядно изучить процесс разметки, сверловки отверстий и установки механизма можно по видео:

Установка и крепление

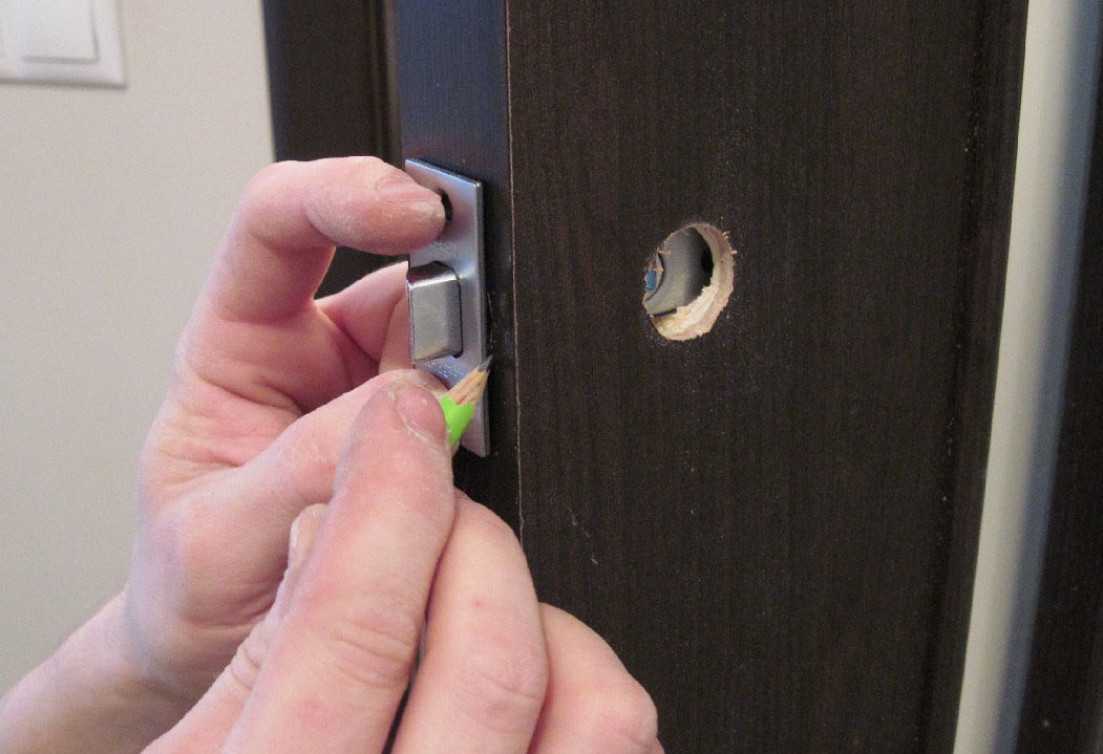

Вставив цилиндрическую часть защёлки в отверстие на торце двери до упора, следует очертить карандашом её крепёжную рамку. А затем, вынув механизм, удалить тонкий слой полотна внутри очерченного периметра. Сделать это можно стамеской, канцелярским ножом или другим острым инструментом. Глубина снятого слоя должна равняться толщине рамки.

Затем защёлку вставляют в гнездо и прикручивают входящими в комплект саморезами, предварительно просверлив под них отверстия тонким сверлом.

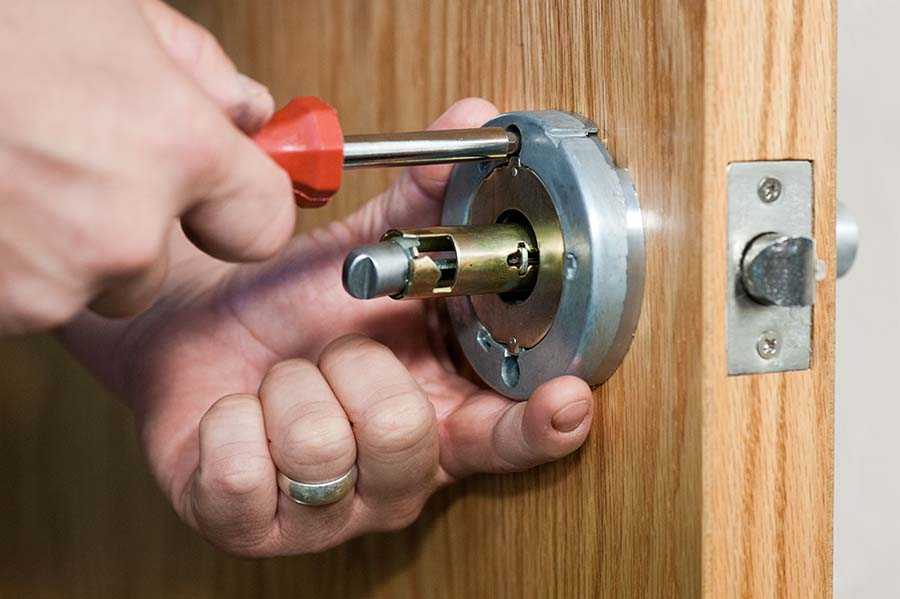

Следующий шаг – монтаж ручки. Её разбирают, устанавливают половинки с двух сторон и фиксируют винтами Источник kotpifagor.ru

Достоинства и недостатки

Любое устройство обладает определенным списком достоинств и недостатков. То же самое касается межкомнатных замков. Но стоит отметить, что только шпингалет имеет исключительно положительные характеристики.

К преимуществам фалевых замков относится простота монтажа: установить это запорное устройство под силу любому человеку. Несмотря на простоту конструкции замка, его механизм препятствует самопроизвольному открыванию двери. Несомненно, фалевый замок является наиболее удобным для регулярной эксплуатации. Кроме того, такие запорные устройства обладают низким уровнем поломок. К недостаткам относится лишь простота механизма замка – его конструкция не позволяет использовать фалевое запорное устройство в широком диапазоне.

Фиксирующие замки для межкомнатных дверей наравне со своими собратьями имеют множество преимуществ. Их установка не занимает много времени, а справиться с монтажом сможет любой человек. Присутствие на двери замка с фиксатором дает возможность уединиться и заняться своим любимым делом. Стоит отметить, что этот вид запорных конструкций представлен на рынке в широком ассортименте, среди которого можно подобрать идеально подходящие варианты к дизайну интерьера. К недостаткам относится уязвимость механизма фиксации.

Врезные замки могут похвастаться повышенным уровнем прочности. Этот фактор всецело влияет на долголетнюю работу механизма. Единственный минус заключается в сложности установки – перед монтажом необходимо сделать точные замеры и выставить разметки, да и во время покупки необходимо знать толщину дверного полотна.

Магнитный замок наравне с другими вариантами запорных конструкций обладает повышенной прочностью и надежностью. В ассортиментном ряде можно выбрать наиболее подходящий тип замкового блока. Механизм работы магнитного замка является бесшумным, что, несомненно, является положительной особенностью изделия. К недостаткам следует отнести ценовой показатель – магнитные устройства могут ударить по семейному бюджету. Размеры замка далеки от идеалов, так как не имеют компактной формы.

Подборка замка для двери из дерева

Прежде чем выбрать замок, требуется ответить на вопросы о замке:

Какой формы он должен быть: накладной или врезной?
Какую степень защиты должен иметь замок?
Какой замок подойдет к деревянной двери визуально (цвет, форма, размеры)?
Как он будет открываться и закрываться изнутри?

Замки для двери делятся на виды – реечный, кодовый, электронный, цилиндровый, сувальдный. Реечный замок представляет собой простую конструкцию, которую легко взломать, можно самому поломать, имеет примитивный вид.

При взломе замок высверливается или выбивается сердцевина. Но, производители добавляют в материал замка специальные элементы, об которые ломается сверло от дрели. Такой замок имеет продолжительный срок эксплуатации, легко меняется, может иметь специальные пластины, которые также являются преградой для взломщика.

Так выглядит цилиндровый врезной замок

Сувальдный замок – надежная конструкция. Такой замок практически не поддается взлому. Для открытия без ключа профессионал использует 2 отмычки. Внутри замка находятся сувальды, которые приводятся в движение при помощи ключа.
Кодовый замок – для открытия замка следует ввести определенный код. Данный замок не ставится в деревянную дверь.
Электронный замок – не обустроен замочной скважиной. На нем есть одна кнопка для открытия, которая стоит внутри помещения. Для открытия без кнопки должен быть сигнал со стороны.
После того как решен вопрос о замке можно приступить к набору необходимого инструментария.

Нюансы устройства замка с помощью фрезера

Вставка замка в межкомнатную дверь с помощью ручного фрезера – быстро и не занимает много времени. Оборудование представлено несколькими разновидностями, но для врезки защитного приспособления используются чаще всего универсальные погружные инструменты. Он позволяет выполнить установку без опыта владения, профильных навыков.

Лучше отдавать предпочтение моделям с переключателями, работающими по дискретному принципу.

Для использования этого компактного устройства необходимо:

Разместить дверь на боку перпендикулярно.
Зафиксировать положение с помощью стапеля.
Измерить и нанести на полотно заметки для размещения язычка.
Поместить защитный аксессуар к створке там образом, чтобы отметка была размещена в середине сделанного для язычка углубления.
Обведите карандашом все изделие, планку по нижней и верхней границе.
Добавьте с помощью угольника прямые и ровные линии на торце двери.
Сделать с помощью станка замочный проем.
Заменить фрезу

Важно учитывать размер планки (глубина оформляется под ее толщину).
Проделайте выемку в центре планки.
Оформить под корпус замка гнездо. Для реализации потребуется сделать ровную линию в середине нанесенной разметки.
На этой линии просверливаются отверстия

Рекомендовано использовать дрель.
Лишняя древесина убирается с помощью стамески и молотка.

Чем больше вылет фрезы, тем меньше придется досверливать паз для установки замка.

Всего несколько не сложных отметок и действий позволяют подготовить проем. Для проверки правильности процедуры, потребуется установить оборудование в полученное место для посадки замка.

Самостоятельно сделать очень удобный в применении шаблон для врезки петель и замков можно из доступных материалов – деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.

Как вставить замок в железную дверь: врезные устройства

Для монтажа механизма, который относится к врезной группе, потребуется выполнить сверлом несколько отверстий в дверном полотне. Они необходимы для монтажа ручки, организации замочной скважины и установки самого прибора. Такая работа имеет определенную последовательность, от которой не рекомендуется отклоняться.

Для правильной установки врезного замка самостоятельно необходимо внимательно изучить инструкцию

Как вставить замок в дверь? Вначале, как и в любом другом случае установки запорного устройства, следует выполнить разметку на металлическом полотне

При выборе расстояния от земли до механизма рекомендуется обращать внимание на индивидуальные предпочтения. Стандартная дистанция составляет 1 м. Процесс монтажа врезных механизмов более сложный, чем установка накладных замков

Для того чтобы выполнить эту работу самостоятельно, необходимо изучить инструкцию и четко следовать ей. А также рекомендуется посмотреть видеоматериалы на эту тематику. Наглядный пример позволит ответить на вопрос о том, как врезать замок в металлическую дверь без допущения ошибок

Процесс монтажа врезных механизмов более сложный, чем установка накладных замков. Для того чтобы выполнить эту работу самостоятельно, необходимо изучить инструкцию и четко следовать ей. А также рекомендуется посмотреть видеоматериалы на эту тематику. Наглядный пример позволит ответить на вопрос о том, как врезать замок в металлическую дверь без допущения ошибок.

После выполнения разметки требуется обозначить границы ниши на торцевой стороне железного полотна. При этом нужно ориентироваться на габариты запорного механизма. Далее следует просверлить края разметки и вырезать выемку посредством угловой шлифмашины. Края, полученные после организации ниши, рекомендуется обработать напильником. Это позволит выровнять и сгладить их.

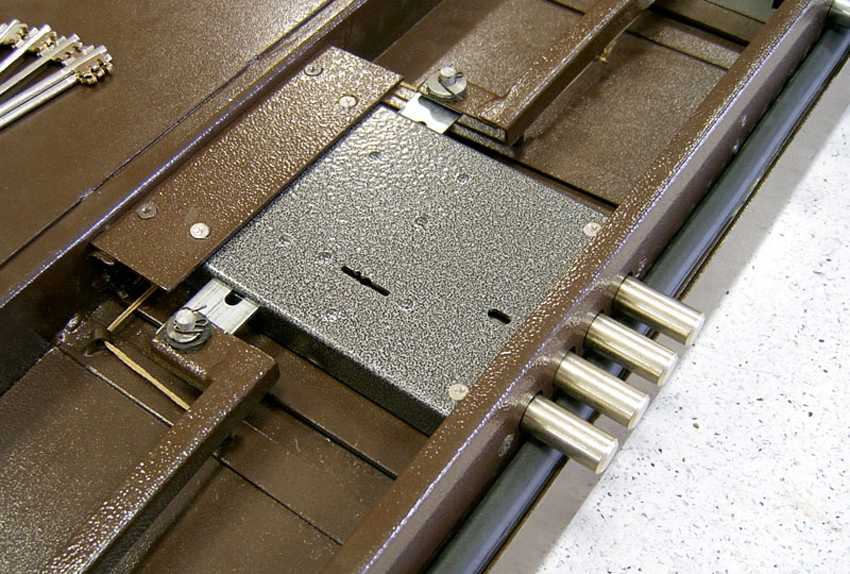

На следующем этапе производится непосредственная установка замка в нишу. Далее маркируются точки, соответствующие расположению фиксаторных элементов. После этого их необходимо просверлить.

После установки замка в металлическую дверь важно проверить, как работает устройство

С внутренней стороны металлического полотна требуется выполнить отверстие, которое будет использоваться для установки ручки. В свою очередь, наружная сторона двери должна иметь разрез для ключа (замочную скважину).

После фиксации устройства очень важно сразу проверить, как оно работает. В случае обнаружения какой-либо неполадки производится регулировка механизма в дверном полотне. Финальный этап предполагает монтаж ответной планки на дверную коробку

Финальный этап предполагает монтаж ответной планки на дверную коробку.

Как вставить замок в дверь: накладные механизмы и особенности их установки

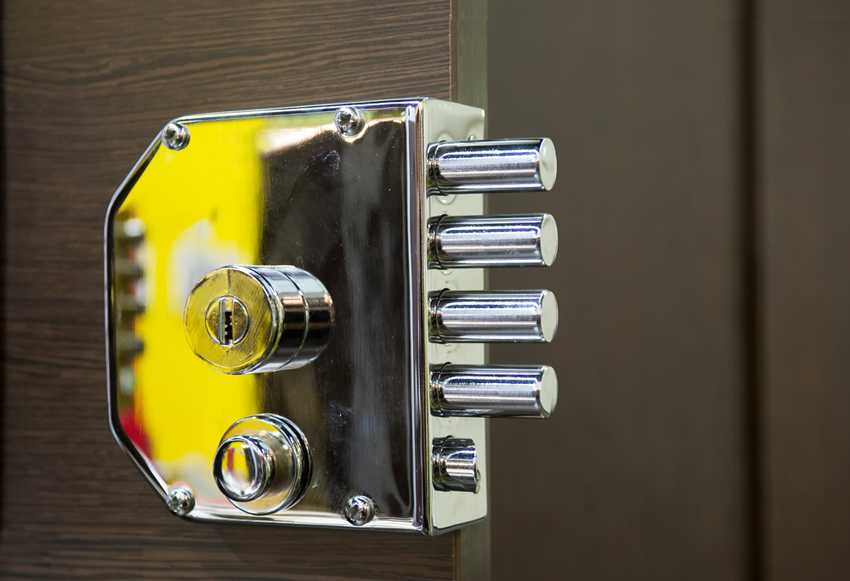

Установка накладных моделей имеет некоторые особенности. Основным отличием таких устройств является вариант монтажа, который определяется конструкцией. Замки такого типа не интегрируются в тело двери, а фиксируются на ее поверхности. Рассмотрим последовательность действий при монтаже накладного механизма.

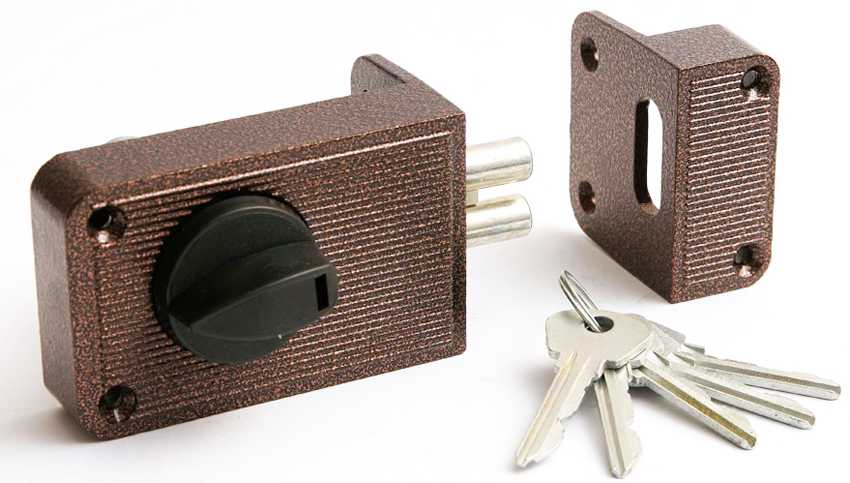

Накладные замки не помещаются в тело двери, поэтому их намного проще установить

Вначале отмечаются точки, в которых будут располагаться фиксаторные элементы, штифты, а также скважина. Стоит отметить, что накладные устройства принято монтировать выше, чем врезные. Необходимость этого обуславливается наличием защелки. Установка накладного замка – простой процесс, который не составит труда выполнить своими руками.

Далее необходимо монтировать на железную дверь штифты, которые используются для крепежа. Затем нужно выполнить отверстие под выход скважины дверного замка. Она должна выходить на внешнюю поверхность. С противоположенной стороны дверного полотна понадобится провести крепеж замка с помощью штифтов.

На следующем этапе производится тестирование работы запорного устройства. Если оно функционирует правильно, то тогда выполняется завинчивание крепежных элементов. На заключительном этапе устанавливается накладка и организовываются отверстия на лудке (под ответную планку). Кроме всего прочего, рекомендуется ознакомиться с видеоматериалами, которые наглядно демонстрируют установку замка на железную дверь от начала и до конца.

Процесс монтажа накладного устройства является наиболее предпочтительным, если работа выполняется своими руками. Не стоит забывать, что даже в этом случае существует множество нюансов, которые нельзя игнорировать.

При монтаже накладного замка дверное полотно практически не страдает

Тонкости врезка магнитного замка

Многие собственники недвижимости отдают предпочтение современным магнитным замкам. Они бывают электромагнитными, энергонезависимыми с применением ниобиевых магнитов, защелки с ферритовыми магнитами.

Магнитные замки не должны играть роль акцентных элементов.

Наиболее популярная магнитная разновидность механизма для квартиры – последний вариант (ферритовые защелки). Они идентичны с мебельными магнитами. Позволяют избежать громкого шума при захлопывании, дребезжании на сквозняке. Монтаж происходит аналогичным методом, как и применяемый для плоских замков. Этот же метод подходит для установки ниобиевого магнитного устройства.

Есть различные врезные замки: с защёлками, ригелем, комбинированные. Выбирать подходящий замок стоит исходя из особенностей помещения для которого он понадобится.

Вне зависимости от типа замка и двери, к процессу установки необходимо тщательно подготовиться. Потребуется изучить особенности врезки, приготовить материалы и инструменты, описанные выше. Немного практики и подготовки, и с монтажом защитного механизма сможет справиться даже неопытный мастер.

Технология врезки замка-ноба

Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.

Стандартная комплектация замка-ноба

По этой же технологии можно установить замок с односторонней защёлкой.

Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

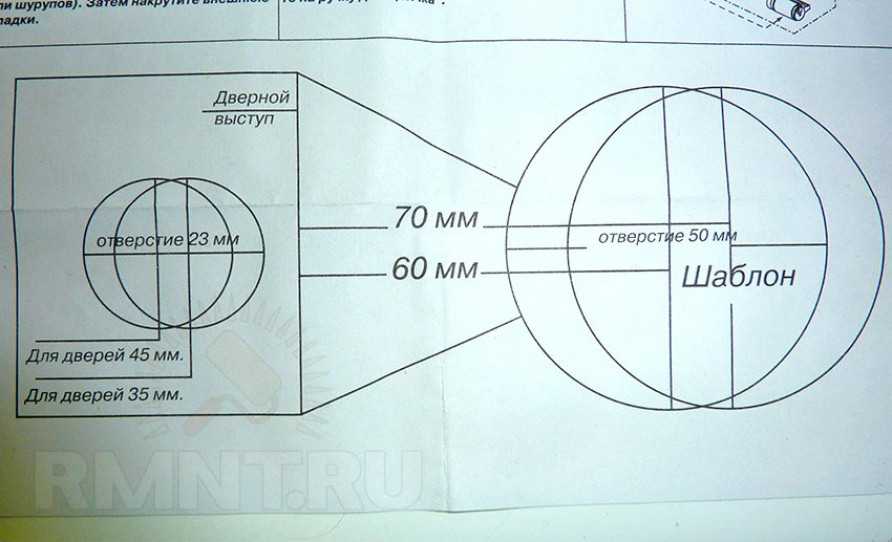

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.

Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.

Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.

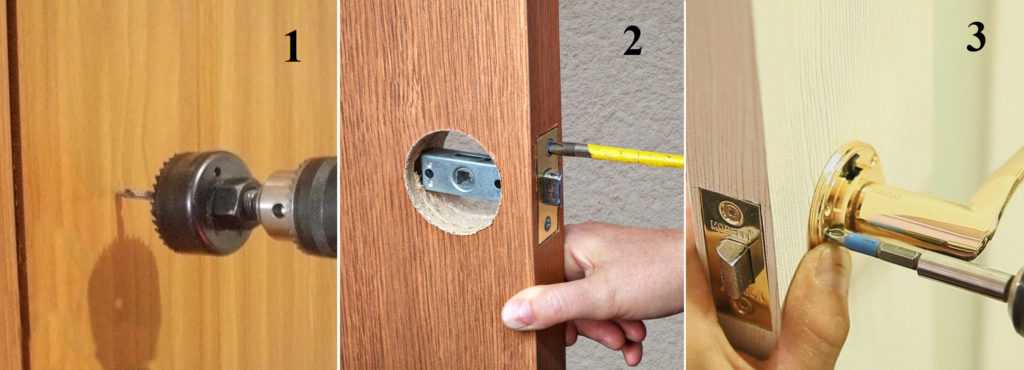

Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.

Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

Сверление отверстия с помощью коронки

Коронка вынимается вместе с ненужной древесиной

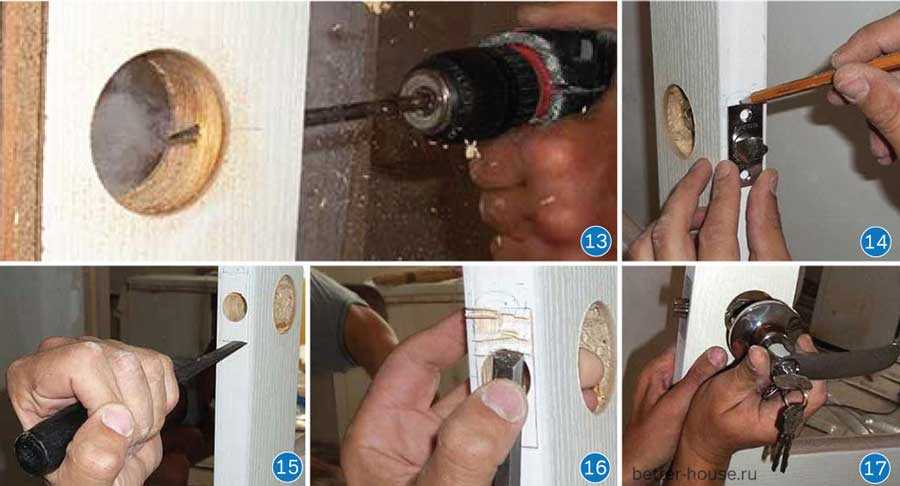

Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.

Торцевое отверстие сверлится на уровне центра первого

Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.

Разметка под выемку для торцевой накладки

Теперь осталось собрать замок.

Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.

Сборка замка

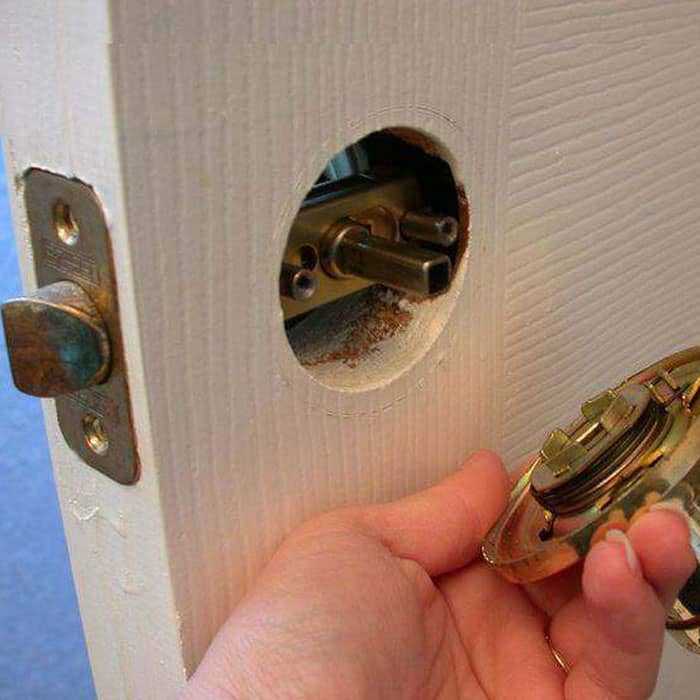

На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.

При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.

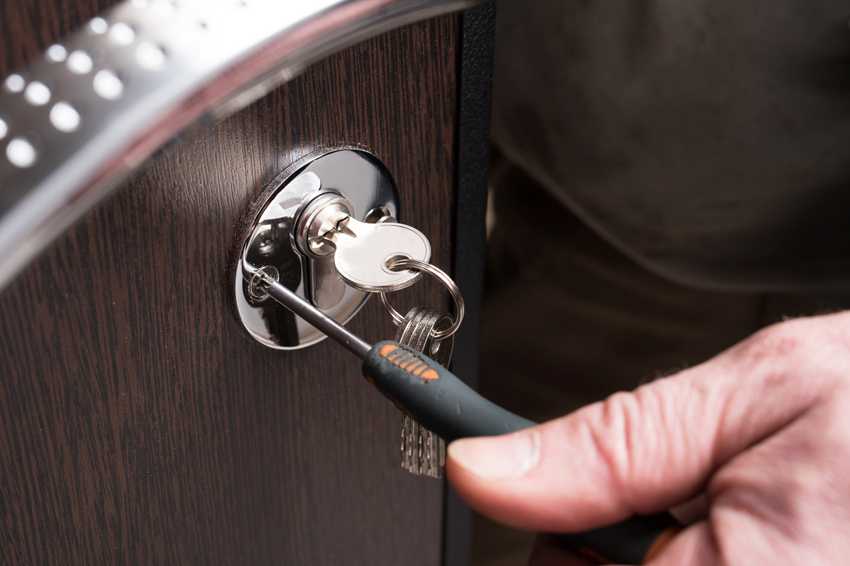

Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.

После проверки замок крепится винтами и саморезами

Подготовительный этап

Техника врезки зависит от конструкции запора. Легче всего установить ручку-защелку. С этой целью аккуратно делается отверстие необходимого диаметра. (Мастера рекомендуют проводить все отделочные и монтажные работы после того, как сделан ремонт пола.)

Установка межкомнатного замка с поворотным фиксатором (или с ручкой и личинкой) является более трудоемкой: необходимо будет сделать гнездо в торце полотна двери, а также 2 отверстия – для личинки и ручки.

Необходимо правильно рассчитать высоту, на которой будет устанавливаться ручка. При выборе деревянной двери ограничения по этому параметру отсутствуют. На каркасной конструкции ручку следует врезать в месте нахождения поперечного бруса, располагающегося на расстоянии 90-100 см от основания дверного полотна. Толщина вертикального бруса варьируется в зависимости от толщины дверного полотна.

Чаще всего установка запора происходит в установленную дверь, но можно врезать его и до монтажа. Когда углубление для замка планируется делать ручным электрическим фрезером, полотно необходимо прочно закрепить в положении лежа при помощи стапеля, повернув к себе обрабатываемую сторону.

Инструменты для врезки замка

Чтобы осуществить установку запорного механизма в дверь, нужно иметь такие инструменты:

Карандаш для разметки.
Столярный треугольник.
Рулетку.
Шуруповерт в комплекте с набором бит.
Отвертки (плоская и крестовая).
Сверло перьевого типа, сверло по дереву 6 мм, коронки необходимого размера.
Молоток и стамеску.
Долото.
Стапель.
Ручной электрофрезер.

Существуют специальные наборы инструментов, которые включают в себя все необходимые сверла и коронки.

Врезка замка фрезерным станком

Замок следует прикрепить к полотну, предварительно отступив расстояние в 1 м от пола. Ручка может быть расположена и на другой высоте в зависимости от пожеланий хозяев. Теперь нужно определить глубину врезки: при помощи треугольника обмеряется корпус механизма и отмечается необходимая глубина простым карандашом, верхнюю часть устройства обводим по контуру.

Затем следует выбрать место для замочной скважины и защелки. Запорное устройство измеряется от конца до центра замочной скважины, на двери делается разметка. После этого выполняется просверливание отверстий под замочную скважину и защелку с использованием перьевого сверла.

Затем производятся отметки для будущей выемки под замок. Для этого его следует прислонить к торцевой стороне двери ригельной планкой. Во фрезер вставляется фреза соответствующей окружности, после чего выполняется просверливание углубления. Следует позаботиться о том, чтобы ригельная планка целиком входила в полотно двери.

Затем необходимо вырезать выемку для замочной конструкции. Во фрезер «заряжается» пазовая фреза, с помощью которой вырезается желоб. Это необходимо сделать так, чтобы механизм запора четко помещался в него. Границы выемки следует обработать молотком и стамеской, чтобы придать им эстетичный вид.

Из углубления необходимо удалить стружку, после чего поместить туда замок. Планка ригеля прикрепляется при помощи саморезов к боковой части двери, а затем выполняется установка дверной фурнитуры.

Врезка замка без фрезера

Для установки запорного устройства вручную необходимы следующие инструменты:

карандаш;
линейка;
рулетка;
электродрель в комплекте со сверлом 10-14 мм;
стамески разной ширины;
напильники круглой формы.

Нужно отсчитать от 70 до 100 см от нижнего края полотна и отметить будущее месторасположение запорного механизма. Приложив его боком, следует сделать разметку его внутренней части, отметить ширину задней плоскости конструкции. После этого, согласно разметкам, просверливаем отверстия. Затем необходимо проделать сверлом отверстия вглубь двери. Для этого следует удерживать дрель под небольшим углом.

При помощи стамески нужно выровнять поверхность гнезда, чтобы механизм мог поместиться в него. Приложив запор к лицевой части полотна, следует разметить положение ручки и сердцевины, просверлить отверстия и выровнять их при помощи напильников. Этот же процесс повторить на противоположной стороне двери. Конструкция вставляется в паз, затем продевается стержень, на который крепятся ручки.

Язычок запора выставляется наружу. Ставятся отметки для языка на косяке двери, стамесками проделывается углубление под него, куда помещается ответная часть замка (планка). Планку закрепляют, после чего замок готов к эксплуатации.

Врезка замка в межкомнатную дверь своими руками. Как правильно врезать замок вмежкомнатную дверь

Первым делом стоит определиться на какой высоте будет наш замок. Стандартная рекомендуемая высота — 965 мм, но я обычно делаю так, чтобы верхняя кромка замка была 1005 мм. Разница незначительная, но мне кажется, что так более удобно.

ВАЖНО ЗНАТЬ!

При разметке замка не стоит слишком сильно выходить за рекомендуемые размеры, так как в дверях МДФ имеется специальный дополнительный брус под установку замка. И если сильно отойти от нормы, то можно испортить дверь:(

После того, как отметили высоту замка — отбиваем угольком верхнюю кромку замка.

Прикладываем к боку двери защелку так, чтобы его верхняя часть совпала с отметкой и в том месте, где будет проходить крепление ручек ставим отметку.

Далее перьевой насадкой для дрели сверлим сквозное отверстие

Сначала пытался просверлить с помощью шуруповерта, но оказалось, что он немного не тянет и пришлось прибегнуть к помощи дрели.

ВАЖНО ЗНАТЬ!

Друзья, когда будете сверлить отверстие под врезку замков в межкомнатную дверь ни в коем случае не давите на сверло или коронку (если вы устанавливаете ручку — кноб). Все дело в том, что при сильном нажатии вы рискуете вырвать кусок двери в выходной стороне сверла, поэтому сверлить необходимо потихоньку, регулируя прижим.

Далее необходимо засверлить в торце двери непосредственно под сам замок. Для этого также применяем перьевое сверло ∅ 20 мм.

На следующем фото видно, что просверленное отверстие немного мало для замка.

Стамеской расширяем отверстие, дабы не расколоть дверь. Потихоньку пристукивая молотком — достигаем нужных размеров.

Трудимся в поте лица и вуаля…

Полученный результат меня устраивает — замок свободно заходит до конца.

Зафиксировав замок (можно сразу посадить на саморезы), необходимо острым обойным ножом предельно аккуратно обвести по контуру замок. Если сомневаетесь, то можно просто хорошо заточенным карандашом. Смысл всей этой операции в том, чтобы как можно максимально точнее утопить замок вровень с поверхностью двери.

Друзья, если немного зарукожопите, то ничего страшного. С каждой дверью опыта будет все больше и больше! После того, как наметили контур — необходимо стамеской выбрать деревяшку на глубину замка. Когда замок встал заподлицо его можно прикрепить саморезами.

ВАЖНО ЗНАТЬ!

Когда работаете стамеской — всегда держите ее так, как показано на рисунке выше. Если вы перевернете стамеску, то при ударе молотка наверняка выберете материала больше, что конечно можно исправить всякими подкладываниями щепок, но это уже «джамшутинг», а нам такого не «надь»!

Теперь можно переходить к монтажу ручек. Кстати, направляющая для дверных ручек должна быть смонтирована пазом вниз.

Кстати, немного слов о замке. Использовал замок фирмы EURO.

Не самый дорогой, но и не самый дешевый. В итоге пластиковая защелка не отработала даже один день — захлопнулась и оставила закрытыми жену с моим младшеньким. Пришлось залезть к ним в комнату через окно (благо — частный дом) и открывать защелку. На следующий день приобрел замки PALLIDUM — никаких проблем.

Одеваем дверные ручки на направляющие и при помощи шуруповерта прикручиваем каждую на три самореза.

Как мы помним — направляющая установлена пазом вниз. Делалось это для того, чтобы шпилька, которая держит непосредственно саму ручку хорошо ее закрепила.
