Узлы каркасного дома от фундамента до кровли

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Внутренние углы в каркасном доме

Особенностью организации внутреннего угла является создание дополнительных плоскостей для крепления внутренней облицовки дома. Как правило, всю внутреннюю облицовку или элементы её крепления я устанавливаю на стойки каркаса. Если просто состыковать две стены, то впоследствии можно обнаружить, что одна из стоек каркаса, которая образует внешний угол, «спряталась» внутри и крепить внутреннюю обшивку просто не к чему. Для этого в каркас стены, стойка которой образует внешний угол, я вставляю дополнительный брус так, чтобы он крепился к смежной стене и образовывал полку для установки облицовки.

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

На заметку
Размер вырубки под вертикальную каркасную стойку составляет 30-50% от толщины бруса нижней обвязки.

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки – металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

Способы крепления стоек.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Временные укосины для стоек.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

На заметку
Проект строительства содержит описание узлов каркасного деревянного дома в чертежах. Он часто не описывают подробно способ крепления временных укосин, поскольку они не несут основной нагрузки и поддерживают каркас временно.

Узлы деревянного дома каркасного типа

Основные узлы представлены системами перекрытия, кровельными конструкциями и стеновыми системами. В свою очередь, они подразделяются на подузлы. Каждый из них будет рассмотрен ниже.

Элемент, представленный в виде узла нижней обвязки

Узел нижней обвязки, именуется местом крепления к фундаменту обвязочных брусьев. Для осуществления процесса стыковки используют фундаментные болты, хомута или иные способы. Прежде чем заниматься укладкой брусьев производят гидроизоляцию места стыка.

Элемент стыковочный угловой, предназначенный для обвязочных брусьев

В качестве еще одного конструктивного узла нижней обвязки дома каркасного типа выступает место на углах, где происходит стыковка брусьев между собой. Для этого применяют метод «в лапу» либо «вполдерева». Металлическим уголками или болтами пользуются с целью плотного соединения.

Осуществление монтажа перекрытий балок напольного и потолочного типа

Укладка напольных балок перекрытия производится с необходимым шагом. Местом для их упора служит обвязочный брус. Монтаж потолочных балок осуществляется аналогичным образом.

Осуществление монтажа вертикальных стоек

Каркасный дом начинают возводить с установки угловых вертикальных стоек. Потом уже занимаются сооружением промежуточных элементов. Здесь стоит остановиться на наличии нескольких узлов сразу. Это места, где стыкуются вертикальные стойки в углах с обвязкой как верхней, так и нижней, и те места, в которых соединяются стойки и обвязочные балки между собой. Вертикальные стойки в углах закрепляются с помощью пазов и металлических уголков, как дополнительных элементов. Промежуточные стойки крепят аналогично.

Узловой элемент верхней обвязки

Крепление брусьев верхней обвязки осуществляется так же, как и брусков нижней. Производится стыкование в углах и с каркасными стойками.

Применение дополнительных «связей»

С целью придания прочности каркасу применяют усиливающие его диагональные и вертикальные подпорки. Хотя столкнуться с таким решением можно достаточно редко. Чаще всего для усиления пользуются OSB-плитами, с помощью которых обшивается каркас. Этого вполне достаточно.

Узловые элементы стропильной системы

Под понятием системы стропил подразумевается наличие многочисленных узлов. Существуют узлы опирания стропил, местом расположения которых является коньковый прогон, также можно встретить узлы опирания стропил, что располагаются на брусе верхней обвязки. Можно столкнуться с типами узлов, в которых соединяются стропильные ноги с ригелем, либо иными распорками, либо же — с брусьями контробрешетки. Система стропил иногда подразумевает наличие узла, в котором соединяется обрешетка и контробрешетка между собой.

Соединение стропильных ног у конька между собой может производиться встык или нахлестом. Стропила можно прикрепить к мауэрлату, сделав на них вырубки. Ригели и прочие подпорки представлены в виде досок или брусков. Монтаж брусьев контробрешетки производится с применением аналогичного шага с шагом стропильных ног поверх них. С целью выполнения сплошной или разреженной обрешетки применяется доска, а на тип конструкции непосредственное влияние имеет вид используемого кровельного покрытия. Планируя строительство дома каркасного типа, необходимо ознакомиться с устройством каркасного дома, со всеми нюансами его строительства с целью предотвращения проблем, неожиданно возникающих во время осуществления процесса постройки дома. Собственноручное возведение каркасного дома каждому под силу.

https://www.youtube.com/watch?v=GbTAu5-flfs

Вертикальные стойки

Это «подставки» для верхнего этажа или крыши. На количестве вертикальных стоек лучше не экономить. Если их меньше, чем предусмотрено проектными чертежами, то однажды они не выдержат и подломятся. Потеряв опору, рухнет верхний этаж и кровля. Последствия легко представить.

Сначала ставят угловые стойки. Если брусья нижней обвязки соединены в углах гвоздями или анкером, то угловые стойки фиксируют усиленными стальными уголками.

При фиксации брусьев нагелем нанизывают угловые стойки на вертикальные выпуски нагеля, предварительно просверлив в нижнем торце углубления нужного диаметра. Стойки закрепляют укосинами.

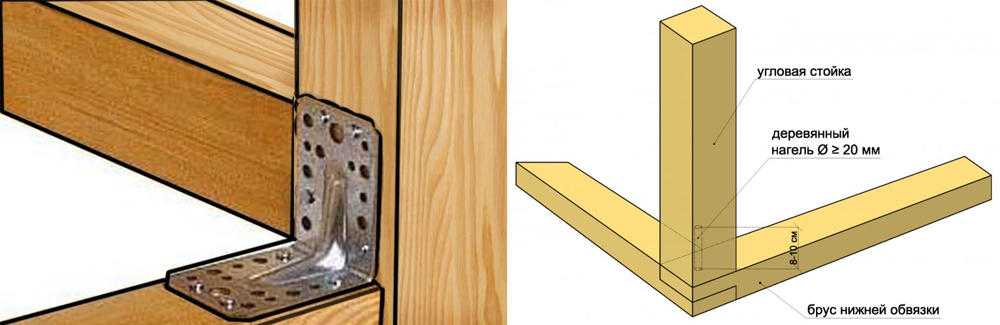

Способы крепления угловых стоек: усиленными уголками, нагелем

Боковые стойки крепятся методом врубки (полной или на полбруса) или оцинкованными уголками.

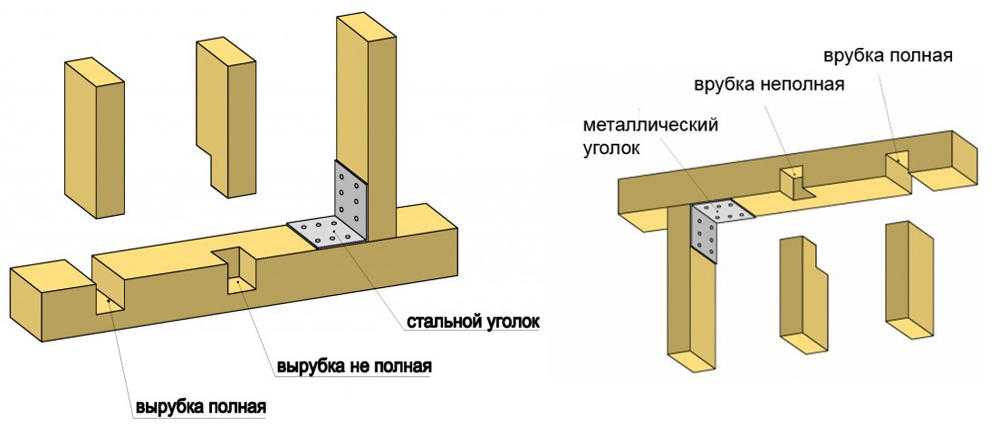

Варианты крепления вертикальных стоек каркаса к брусу нижней и верхней обвязки

В чем суть строительства

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

• утеплитель минеральная вата
• утеплитель листы пенопласта
• гидроизоляция в виде пленки или мембраны
• пароизоляция в виде диффузионной мембраны
• листы ОСБ
• внешняя и внутренняя отделка

Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта. Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше. При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Обшивка дома ОСБ-плитами

Саморезы HARPOON HGP-R Grover для скрепления стальных профилей

В конструкции ЛСТК будем вкручивать саморезы. Расскжу о требованиях,
предъявляемых к этим материалам.

Я использовал саморезы марки Гарпун. Торговая марка «Harpoon»
принадлежит российской компании, а производитель — Китай

Закалка у саморезов Harpoon
— по всему телу самореза, отпуска металла после закалки не делают, поэтому саморез
получается твёрдый, но хрупкий, поэтому очень важно не перекрутить его во время
завинчивания

Металл какой толщины могут пробить саморезы

Саморезы Гарпун имеют насечку под головкой, что предотвращает
их выкручивание.

Закаленная углеродистая сталь SAE 1022, антикоррозийное покрытие
RUSPERT TYPE II

Свойства саморезов Гарпун

• Уменьшенная высота головки самореза
• Гроверная насечка под головкой самореза предотвращает выкручивание из конструкции
• Закаленная углеродистая сталь SAE 1022, антикоррозийное покрытие RUSPERT
  TYPE II

Саморез торговой марки HARPOON Grover для скрепления легких тонкостенных
металлоконструкций с плоской головой и гроверной насечкой, со сверлом, сталь SAE
1022, антикоррозийное покрытие «Ruspert». Количество в упаковке 1000 штук. HARPOON
HGP-R 4,8*19 . Саморезы HARPOON HR-R, HR-R-Z14 для доборных элементов и скрепления
профлистов между собой

Расфасовка:

Недостатки каркасных домов

каркасные дома пожароопасны

• Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
• Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
• Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной.  Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе  ощущается вибрация и хорошо слышны шумы

• Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
• Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

• Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
• Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому  разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Узлы соединения

Цель обвязки – укрепить каркас, соединить кровлю и фундамент, а также придать прочности конструкции. Нижние и верхние узлы выполняют разные задачи, но принцип сборки у них одинаков

Вспомогательные элементы, которым нужно уделить не меньшее внимание, – углы стены и строительной системы

Нижняя обвязка

Нижняя обвязка дома — ростверк

Система предназначена для укрепления здания в нижней части. Обвязка равномерно распределяет нагрузку по периметру. Она является такой же неотъемлемой деталью основания, как и ростверк. При этом не имеет значения технология изготовления фундамента – крепежи используются во всех случаях.

Нюансы верхней обвязки

Монтируется на вертикальные опоры после фиксации угловых стоек. Когда длина здания больше 6 м, по центру стены устанавливаются промежуточные столбы. После этих работ проводится укладка верхней обвязки и фиксация укосин. Затем следует монтаж оставшихся вертикальных стоек. По завершении временные подпорки убирают.

Угол стены и строительная система

Верхняя обвязка каркасного дома

Угловые соединения каркасного дома – места максимальной потери тепла. Именно на этих участках происходит скопление конденсата. Утепление углов – приоритетная цель, поэтому при сборке каркаса необходимо провести соответствующие работы.

Непосредственно формирование угла стены осуществляется по следующей схеме:

1. фиксирующие планки расположите с внешней стороны вертикальной балки;
2. уголки разместите с боковой стороны;
3. зафиксируйте соединения.

Помимо углов в строительной системе существуют типы креплений:

• В верхней обвязке необходимо соединить перекрытия, лежни, стойки на фронтонах.
• Крепления стоек внутреннего размещения к стропильному лежню и к коньку.
• Обвязывание подкосов (опоры стропил).
• Крепежи ригеля к наклонным стропилам.
• Узлы на обрешётки.

Крепление элементов производится уголками или гвоздями, если детали системы накладываются друг на друга.

Из истории каркасного строительства

Каркасная технология строительства стала активно использоваться за много столетий до нашего времени. В странах Азии сохранились памятники архитектуры возведенные по данной технологии еще в 3 столетии нашей эры. Жители европейских стран освоили и стали повсеместно использовать каркасную технологию (фахверк) ещё в 12 веке нашей эры и до настоящего времени повсеместно используют.

С технологичным и промышленным развитием народов, усовершенствовались материалы и технологии строительства. Ранее прочный каркас дома заполняли теплоэффективными смесями из глины и соломы, использовали навоз, в настоящее время используются более удобные и развитые способы утепления. Для монтажа несущего каркаса использовали вечно прочные породы деревьев, таких как лиственница и дуб. Такие конструктивы, сохраняли свою прочность более ста лет и замене подвергалось, только внутреннее содержимое стен и их облицовка.

Во времена освоения американского континента, европейскими колонистами  каркасная технология была привезена на материк, где окончательно прижилась и существенно помогла в обустройстве новых поселений и городов. В Канаде, каркасные дома настолько прижились, что многим из нас подобная технология известна как канадская. Однако корни каркасного строительства лежат далеко за пределами Канады и возникло оно за долго до образования Канады.

Широко, повсеместно и до настоящего времени каркасное строительство применяется в холодных Скандинавских странах: Финляндия и Норвегия. По ряду причин, одними из которых является энергоэффективность и экономичность жители Северных регионов отдают предпочтение именно смешанному каркасному варианту. Среди жителей России каркасное строительство еще называют финской технологией – финские домики.

По сути, технологию каркасного строительства нельзя отнести к той или иной стране. В каждом регионе она всегда использовалась, в различных вариациях, но со своими дополнениями и особенностями.

каркасный финский дом

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

• выбор и установка фундамента;
• подготовка необходимых строительных материалов;
• установка и соединение обвязки.

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке. Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку

Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.

Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.

На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.

Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:

• Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
• Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.

Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.

Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.

На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.

Крыша

Собирается на финальном этапе строительства. Ее прочность зависит от правильности установки лагов и количества снега, которое она может удержать. В регионах со снежными зимами кровлю делают более прочной.

Монтаж стропильной системы кровли

Мы поведали об основных узлах каркасного жилья. За рамками статьи осталось множество нюансов, которые знают и учитывают в работе профессиональные строители. Не думайте, что расходы на оплату их услуг — необоснованные траты. С их помощью вы будете знать, что дом построен точно, как предписывает канадская методика, он не рухнет через 10–15 лет, но без проблем прослужит больше века.
