Что представляется собой дом из СИП

Мы разберем основные преимущества, которые имеют дома из СИП, а затем затронем и недостатки. Оговорюсь сразу — анализ строится на качественных вариантах конструкций, дешевые подделки под СИП мы в расчет не берем, так как они не соответствуют даже минимальным требованиям безопасности и долговечности.

После отделки вы не отличите такой дом от других вариантов

Преимущества

Достоинств у рассматриваемого нами типа строений много:

Иллюстрация
Описание

Высокие показатели надежности. На фото показана структура СИП-панели, она состоит из двух плит ОСП снаружи и изнутри и наполнителя из пенополистирола. Он обеспечивает отличные показатели теплоизоляции и заполняет внутреннюю полость полностью. В итоге получаются очень прочные и при этом достаточно легкие элементы, из которых можно строить и дачные домики, и дома для постоянного проживания.

Высокие теплоизоляционные характеристики. Чтобы не давать вам много скучных цифр, на фото показано сравнение толщины разных материалов при одинаковом показателе теплопроводности.
Как видите, всего 160 мм СИП-панели сопоставимы с более чем полуметром древесины.
Такие дома в полтора раза теплее, чем каркасные сооружения, утепленные минватой, это также следует учитывать.

Высокая скорость строительства. Домокомплект изготавливается на заводе и привозится на объект маркированным. Вам остается только собрать все элементы по принципу конструктора.
Как показывается практика, на возведение строения уходит от одной до четырех недель. Это намного быстрее, чем любая классическая технология, будь то брус, блоки или кирпич.
Чаще всего делается так: пока изготавливается домокомплект, вы делаете фундамент и подводите коммуникации, чтобы сэкономить время в дальнейшем.

Возможность реализовать проект любой степени сложности

Это очень важное преимущество, ведь вы можете воплотить в жизнь практически любую задумку. Производитель предоставит вам готовые проекты, а если вы не найдете ничего подходящего, то специально для вас разработают индивидуальное решение, учитывающее все ваши пожелания и предпочтения.

Простота сооружения

Строительство можно производить и своими руками. Панели весят немного, и с 1-2 помощниками собрать одноэтажный дом не составит труда.
Этот фактор позволяет сэкономить большие средства на строительной технике. Да и фундамент под такой дом сделать намного проще, ведь на него будет оказываться небольшая нагрузка в сравнении с другими вариантами.

Простота отделки. Если рассматривать строение изнутри, то на идеально ровную поверхность можно сразу крепить гипсокартон или клеить керамическую плитку. Никакая предварительная подготовка не требуется, максимум, что придется сделать – нанести грунт.
Наружная отделка домов из СИП-панелей может производиться разными способами: от оштукатуривания и шпаклевки до обшивки сайдингом или любым другим материалом.

Разумная стоимость. Цена домокомплекта площадью примерно 100 квадратных метров составляет от 700 тысяч до полутора миллионов в зависимости от сложности конструкции и толщины панелей.
Что касается дачных домиков, то они обойдутся еще дешевле, вариант на 30 квадратов стоит 300-400 тысяч рублей.

Недостатки домов из СИП

Есть у этого варианта и минусы, их тоже нужно разобрать:

• Горючесть. Хотя плиту ОСП и пенополистирол нельзя отнести к легковоспламеняющимся материалам, при высокой температуре они могут загореться. Но этот минус присущ всем вариантам из дерева, будь то СИП, каркасник, бревно или брус. При соблюдении элементарных правил пожарной безопасности можно не волноваться;
• Требовательность к сборке. Если при монтаже элементы были соединены некачественно, то через щели в дом будет проникать холод, а со временем из-за влаги в стыках может начать образовываться грибок. Именно поэтому рекомендуется покупать готовые плиты, а не резать их на месте, и все щели при их наличии сразу же заполнять монтажной пеной. Хорошая наружная отделка создаст дополнительный барьер для влаги и холода, поэтому она также должна быть надежной;

Чем точнее подгоняются панели друг к другу — тем надежнее получается дом

• Невысокие показатели звукоизоляции. При всех своих плюсах СИП-панели хорошо проводят звук, поэтому если вы строите дом недалеко от источников шума, то лучше дополнительно звукоизолировать его. Если дом двухэтажный, то перекрытие второго этажа тоже лучше дополнительно изолировать;
• Необходимость устройства системы вентиляции. В таких строениях вентиляция обязательна, так как стены не пропускают воздух. Заранее предусмотрите все коммуникации, чтобы потом не пришлось портить готовые перекрытия.

В доме из СИП следует заранее продумать систему вентиляции

Этапы строительства

Начинают с выравнивания участка и разметки. Далее приступают непосредственно к возведению дома.

Выбор фундамента

Используют следующие виды фундаментов:

1. Столбчатый из штучного материала. Этот вариант требуется крупному строению (2 этажа + мансарда).
2. Из буронабивных свай (столбчатый железобетонный). Подходит для 1-этажных зданий.
3. Из винтовых свай. Подходит для всех типов зданий. Превосходит другие виды в быстровозводимости, но обходится дороже.

Ленточный и плитный фундаменты используют только на проблемных грунтах:

• нестабильных (торфяники и проч.);
• каменистых;
• содержащих полости.

При строительстве используют фундамент из винтовых свай.

Нулевой уровень

На каменный фундамент укладывают 2 слоя гидроизоляции и затем обвязочный брус 200х200 мм, обработанный антисептиком и битумом. Между собой древесину скрепляют стальными накладками на саморезах. Соединение с основанием обеспечивается закладными шпильками.

На обвязку укладывают балки пола первого этажа (крепят длинными гвоздями), затем между ними размещают панели SIP шириной 625 мм и толщиной 224 (мм). Снизу их предварительно обрабатывают битумной мастикой.

Принцип соединения СИП-панелей

Утеплитель в SIP подрезают электрическим термоножом — так, чтобы края ОСП выступали за него. Далее получившимся пазом 2 панели надевают на промежуточный элемент — шпонку.

В этой роли выступает:

1. В каркасной технологии — брус.
2. В бескаркасной — узкая СИП меньшей толщины.

На шпонку или торцы панелей SIP предварительно наносят монтажную пену для герметизации соединения. Далее ОСП прибивают ершеными гвоздями длиной 50-65 мм с шагом 10-15 см.

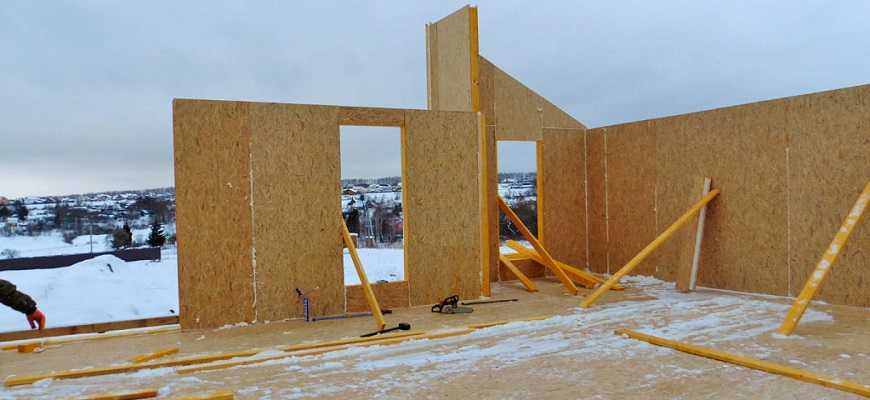

Возведение стен

На обвязку набивают стартовую доску. Далее на нее надевают SIP, начиная с угла. Торец крайней панели закрывают доской. На углу панели СИП скрепляют длинными саморезами с шагом 40-50 см.

Проемы усиливают металлическими перфорированными уголками. Но лучше обрамить их брусом, утопленным в выборку утеплителя на 40 мм.

Межэтажное перекрытие

В верхние пазы стеновых панелей закладывают доску и прикручивают ее к ОСП. На этот элемент опираются балки и панели перекрытия. Половые «сэндвичи» имеют толщину не менее 174 мм.

Торцы панелей SIP тоже закрывают доской с предварительным нанесением монтажной пены.

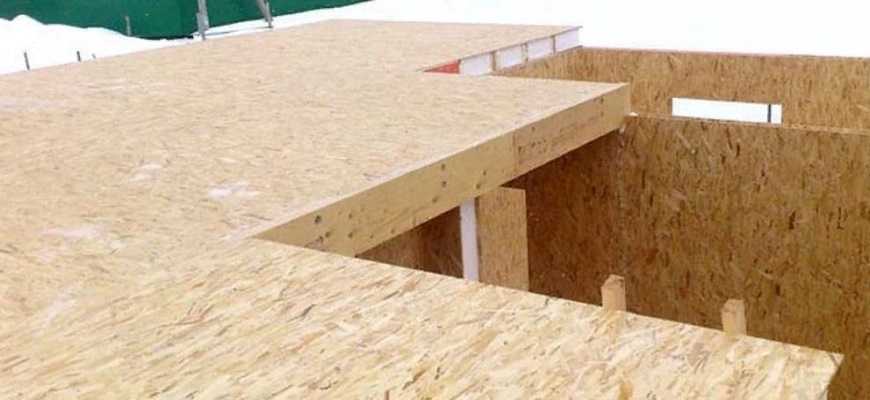

Межэтажные перекрытия.

Стены второго этажа

Продолжают установку СИП по тому же принципу. Если второй этаж является мансардным, их подрезают до нужной высоты и формы (на фронтонах).

В верхние пазы закладывают брус, играющий роль мауэрлата.

Крыша

В кровельной системе в качестве шпонки используют только бруски. Одновременно они играют роль стропил.

На коньковой балке СИП стыкуют 2 способами:

1. С подрезкой под углом, соответствующим наклону ската (симметричный вариант).
2. Без подрезки: торец одной панели упирается в грань другой. Вторая должна иметь увеличенную длину.

Коньковую балку тоже подрезают. SIP прикручивают к ней с шагом в 30-40 см.

Сверху стык накрывают коньковой планкой из оцинкованной стали.

Материал по теме: Выгода от использования солнечных батареи в частном доме

Минусы конструктивной изоляционной панели

При выборе материалов для строительства дома важно учесть слабые стороны популярного изделия, чтобы скорректировать их грамотным проектированием и сроками исполнения. Основные недостатки:. Горючесть — главный минус материала

По сравнению с древесиной устойчивость к возгоранию высокая, но сип-панели все равно горят. Поэтому внимательно отнеситесь к электрификации жилого помещения: правильно выполненный ввод, безопасное расположение проводки, оптимально распределенные, грамотно смонтированные розетки и выключатели предотвратят возгорание. Для повышения огнестойкости применяют антиперен и обшивку стен огнеупорными материалами

Горючесть — главный минус материала. По сравнению с древесиной устойчивость к возгоранию высокая, но сип-панели все равно горят. Поэтому внимательно отнеситесь к электрификации жилого помещения: правильно выполненный ввод, безопасное расположение проводки, оптимально распределенные, грамотно смонтированные розетки и выключатели предотвратят возгорание. Для повышения огнестойкости применяют антиперен и обшивку стен огнеупорными материалами.

Эстетичная современная конструкция уязвима перед нашествием грызунов

При строительстве обратите внимание на обработку соединений, чтобы не было щелей.
Строительный материал может не устоит перед агрессивными действиями недоброжелателей, пытающимися проникнуть в дом с целью ограбления. Эту крайности можно избежать, установив в доме современную систему охраны.
Технология строительства из сип-панелей подразумевает герметичность постройки

Без правильно устроенной системы вентиляции повышенная влажность обернется грибками и плесенью.
По мере эксплуатации плиты усыхают, уменьшаясь в размерах. По этой причине между ними могут появиться щели.
Несмотря на эстетичную гладкую поверхность строительного материала отделывать постройку все равно нужно. Плиты уязвимы к механическим повреждениям, поцарапанные они быстро утратят привлекательность. Поэтому не откладывайте облицовку свежевозведенного строения.

Изучив положительные и отрицательные стороны, несложно сделать выбор. А ели решились использовать легковесные конструкции, то важен грамотный проект строительства, что компенсирует уязвимые стороны материала.

Характеристики СИП-панелей

По ряду показателей SIP превосходят традиционные строительные материалы, по некоторым — существенно уступают им.

Прочность

Для вертикально установленной панели СИП длиной 2,7 м и толщиной 224 мм предельное состояние наступает при нагрузке сверху в 12-13 т. Под «предельным состоянием» понимают чрезмерную деформацию, при которой выступают головки саморезов.

Для SIP длиной 3 м при исследовании прочности на изгиб допустимая распределенная нагрузка составила (кг/кв. м) при толщине, мм:

1. 124-200. Прогиб равен 12 мм.
2. 224-375. Прогиб занимает 5 мм.

Такие показатели позволяют сооружать из SIP междуэтажные перекрытия и кровли.

Перемычка из СИП при длине 1200 мм и ширине 300 мм выдерживает распределенную изгибающую нагрузку в 750 кг/п.м. Деталь используют для скрепления 2 панелей SIP.

Вес

Основная доля массы СИП приходится на ОСП или другую облицовку. Пенопласт относится к легким материалам (плотность — 25 кг/куб. м).

Примеры SIP (ОСП-ППС-ОСП) с указанием массы (кг):

1. 2500х1250х118 мм — 42.
2. 2500х1250х124 мм — 53.
3. 2800х1250х124 мм — 60.
4. 2500х1250х168 мм — 45.
5. 2500х1250х218 мм — 48.

Экологичность

ОСП выделяет пары формальдегида.

По интенсивности эмиссии (мг/куб.м) материал делится на классы:

• Е05 — 0,08;
• Е1 — 0,08-0,124;
• Е2 — 0,124-1,25.

Если строение предполагается использовать как постоянное место жительства, рекомендуется выбирать СИП класса Е05 или Е1.

Один из составляющих СИП-панелей (ОСП) выделяет пары формальдегида.

Теплопроводность

Коэффициенты теплопроводности составляющих (Вт/м*°С):

• пенополистирола — 0,034;
• ОСП — 0,15.

Таким образом, термическое сопротивление SIP толщиной 224 мм составляет:

R=(2*0,012/0,15)+(0,2/0,034)=6,042 кв.м*°С/Вт.

Такой же показатель имеет стена из красного кирпича толщиной 4,048 м, из силикатного — 4,89 м.

Норма для Московской области составляет 3,2 кв.м*°С/Вт (СНиП II-3-79).

Нарушение геометрии

В отличие от древесины, ОСП не реагирует на колебания температуры и влажности короблением и другими искажениями формы. Это объясняется тем, что каждая щепка покрыта слоем упругой и влагостойкой смолы. При монтаже между панелями СИП оставляют температурный зазор шириной в 3 мм.

Подверженность болезням

ОСП и ППС не нуждаются в обработке биозащитными составами. Материалы не гниют, не плесневеют и не покрываются грибком. В ОСП фунгицидом служит формальдегид, ППС невосприимчив к микробному и грибковому заражению.

Изолируют только нижнюю часть пола первого этажа, обмазывая ее битумной мастикой.

Водопоглощение

ОСП-3, используемая при производстве SIP, характеризуется высокой влагоустойчивостью. При полном погружении водопоглощение составляет 15% от объема образца. Для ППС этот показатель составляет 0,5-2,1%. Это свидетельствует о пригодности СИП для устройства ограждающих конструкций во всех климатических зонах.

СИП-панели характеризуется высокой влагоустойчивостью и поэтому их можно использовать во всех климатических зонах.

Звукопоглощение

Панель СИП толщиной 174 мм снижает интенсивность воздушного шума на 40 дБ. По этому показателю панель близка к перегородке в полкирпича (47 дБ).

Но по ударному шуму разница более существенная. Поэтому в строениях из SIP требуются дополнительные меры по усилению звукоизоляции.

Огнестойкость

Панели SIP типа «ОСП-ППС-ОСП» относятся к горючим материалам. При этом пенопласт во время пожара выделяет большое количество токсичного дыма. Добавка антипирена не делает его огнестойким, а только затрудняет горение. Контакт с открытым пламенем не является необходимым условием для дымовыделения. Оно наблюдается при нагреве свыше +80°С.

ОСП при горении тоже насыщает воздух вредными соединениями.

Стоимость

Цена SIP зависит от следующих факторов:

• размеров;
• материалов;
• производителя.

За 1 СИП просят от 1700 до 5500 руб. Таким образом, 2-этажная постройка площадью 10х10 м без отделки стоит менее 1,4 млн руб.

Стены СИП дома

После сооружения цокольного перекрытия дома из СИП панели своими руками осуществляется монтаж бруса нижней стеновой обвязки согласно разработанному плану расположения помещений внутри здания.

Нижняя обвязка

В качестве стройматериала для обустройства нижней обвязки стен используется деревянный брус, ширина которого соответствует толщине изолятора (пенополистирола), входящего в конструкцию строительной плиты СИП. Высота бруса – 5-6 см.

Такой массивный брус не часто можно встретить в свободной продаже на строительном рынке. При этом это достаточно дорогой стройматериал. Поэтому вместо него частные застройщики обычно используют композитные заготовки, выполненные из нескольких отдельных досок подходящих параметров.

Для фиксации элементов нижней обвязки используются саморезы по дереву длиной 7,5 см. Шаг крепления должен составлять не больше 40 см.

Каркасная технология монтажа СИП панелей

Сборка стен здания из СИП панелей выполняется аналогично, как это было описано выше для цокольного перекрытия.

Самым популярным способом монтажа строительных плит СИП считается каркасный. В данном случае сращивающими элементами конструкции являются не лаги, а специальные сдвоенные стойки размером 5х17,5 см.

Монтаж начинается с угла постройки. Первый элемент стены устанавливается на обвязочный брус, его торец выравнивается заподлицо с перекрытием. Фиксация строительной панели к обвязке выполняется с помощью саморезов длиной 4 см. Шаг крепления – 15 см.

В наружный вертикальный торец вкладывается одинарная стойка 5х15 см, фиксируется через ОСБ облицовку саморезами длиной 4 см.

По внутреннему краю строительной плиты напротив торца перпендикулярной угловой стены монтируется вертикальная сдвоенная стойка, фиксация которой выполняется саморезами 0,8х24 см с шагом 40 см.

Сборка угловой части здания завершается установкой перпендикулярной плиты, которая фиксируется по угловому шипу с помощью саморезов по дереву на 4 см. Чтобы посадить данный элемент конструкции максимально плотно, рекомендуется аккуратно его подбивать кувалдой с торца, используя дополнительную прокладку из бруса или толстой доски.

Дальнейший монтаж конструкции из СИП панелей предусматривает аналогичные действия. Плиты поочередно устанавливаются через шип-стойку до полного возведения стен жилого дома.

Чтобы стойка выходила в строительную панель на необходимую глубину, в изоляционном материале делается паз, от равномерности выборки которого будет зависеть прочность фиксации стеновых компонентов, в т.ч. тепловая эффективность стыка.

Поэтому для качественного изготовления паза рекомендуется арендовать или купить специальный строительный инструмент – термонож или болгарку с фрезерной насадкой.

Бескаркасная технология монтажа СИП панелей

Бескаркасный метод соединения предполагает применение шпонок из ОСБ или специальных термовставок «сплайнов». Эти детали являются узким элементом СИП панели, который собственными габаритами идеально вписывается в паз, обустроенный на торце полноразмерной строительной панели.

Техника сборки конструкции бескаркасным способом предоставляет возможность существенно уменьшить теплопотери, присущие деревянному брусу, из которого изготавливают каркас здания. Как известно, теплопроводность древесины намного выше, чем у пенополистирола.

Бескаркасная технология идеально подходит для сборки одноэтажных домов из СИП панелей. Но, независимо от используемого способа установки и фиксации строительных плит, рекомендуется все соединяемые поверхности предварительно обрабатывать специальной строительной пеной. Ее состав позволяет получать абсолютно герметичные стыки, повышать общий уровень надежности всей конструкции.

После окончания монтажа стен первого этажа открытые (верхние) торцы стройматериала обязательно обрабатываются монтажной пеной, в паз пенополистирола вкладывается обвязочный брус. Его фиксация осуществляется по всему периметру через ОСБ плиты к каркасным стойкам саморезами.

Перекрытия между этажами и чердаком обустраиваются аналогично цокольному перекрытию. Монтаж панельных стен 2-3 этажа или мансардного помещения осуществляется также, как и первого этажа коттеджа.

Сип панель из фибролита и ППУ

 Данный строительный материал является достаточно новым продуктом на рынке строительных материалов. Состоит такая сендвич панель из двух фибролитовых плит и в качестве утеплителя между ними используется пенополиуретан (ППУ). Свойства такой плиты объединяет в себя все достоинства фибролита и ППУ.

дом из фибролитовый сип панелей

Характеристики фибролита:

состоит из древесной стружки на 60%, портландцемента  марки 500 примерно на 39,7% и вяжущего силиката натрия с пониженной концентрацией, так называемое жидкое стекло примерно на 0,3%. Фибролит еще называют улучшенной древесиной.

огнестойкий, не поддается горению в отличие от ОСП

фибролитовые плиты

• практичен при внутренней отделке, поскольку благодаря шероховатой поверхности имеет хорошую адгезию, т.е. хорошо сцепляется с материалами внутренней отделки, такими как шпатлевка и другими.
• Имеет легкий вес, что облегчает монтаж плит и соответственно сокращает сроки строительства
•  прост в обработке и работе. В работе с фибролитом используется тот же инструмент как и при работе с деревом, хорошо сверлится и кроится.

достаточно хрупкий материал, подвержен механическим повреждениям, при падении раскалывается, в принципе как и большинство искусственных материалов.

сип панель из фибролита и ППУ в разрезе стены

Влагостойкость. Во внутренней отделке  фибролит следует применять в помещениях, где влажность примерно 70%, это выше нормы. Однако, благодаря своей пористости, которая с одной стороны имеет свои плюсы, фибролитовая плита хорошо в себя впитывает влагу, которая в случае замерзания внутри  разрушит плиту. Потому строить из фибролитовых СИП панелей следует только в сухих условиях, в максимально теплое и сухое время года. Этот недостаток устраняется путем внешней отделки фасада. Если защитную отделку выполнить вовремя, то низкая влагостойкость материала не даст о себе знать

плиты изготавливают разного размера, длинны и толщины

 Второй составляющий компонент сип панели из фибролита это используемый в качестве утеплителя – пенополиуретан, ППУ сокращенно.

Свойства
пенополиуретана:

 получают в результате смешивания полиола и полиизоцианата. Застывшая пенообразная смесь содержит до 90% газа, что обеспечивает ячеистость и создает высокие теплоизоляционные свойства

пенопоулеретан

может быть как мягким и эластичным, так и плотно-жестким, но не теряет своей эластичности. В народе его называю поролон, эффективно используется для производства сип панелей. В

пенопоулеретаном утепляют даже бревенчатые дома

сильная влагостойкость, не подвержен структурным изменениям в результате перепада температуры

очень низкий коэффициент теплопроводности. В сравнении с кирпичной стеной толщиной в 1 метр, для такой же эффективности сохранения тепла, необходимо всего лишь 30 мм толщины пенополиуретана

химическая прочность

не подвержен гниению и поедению грызунами, распространению плесени и грибка

 экологичный материал, абсолютно безопасен для здоровья

  Пенополиуретан – это достаточно новый материал и стремительно набирает обороты популярности по всему Миру. Его используют в автомобилестроении и авиации, мебельной промышленности. Очень хороший утеплитель, который уже используется при строительстве высокотехнологичных энергоэкономных зданий.

сип панели из фибролита и ППУ

 Пенополиуретан в сип панелях используется не только в комбинации с фибролитом, но и с ОСП и другими панельными материалами.

 Сип панели из фибролита и пенополиуретана используются при возведении, бань, гаражей, пристроек и беседок, стен, несущих конструкций в домах.

Плюсы и недостатки домов из сип панелей ( почему строят из сип панелей )

    Выше мы рассмотрели самые эффективные и популярные варианты сип панелей и материалы из которых их изготавливают. Однако главное при выборе материала, это знание того, как же он проявляет себя во время эксплуатации и какие сюрпризы можно ожидать от  дома из сип панелей.

Распространенные ошибки в строительстве дома

Чаще всего совершают следующие оплошности:

1. Забывают обработать напольные SIP первого этажа битумной мастикой. В результате срок их службы существенно сокращается.
2. Возводят каркас из сырой древесины. При ее усыхании образуются щели, что приводит к появлению сквозняков.
3. Используют черные саморезы вместо нержавеющих (желтых).
4. Неточно подбирают размер шпонки. Она должна плотно входить между ОСП, иначе стык получится негерметичным.
5. Скрепляют перпендикулярно стыкуемые модули из СИП путем завинчивания самореза в торец ОСП. Такое соединение обладает низкой надежностью.
6. Не уделяют должного внимания защите ограждающих конструкций от атмосферной влаги. Каждую внешнюю стену надо закрывать паропроницаемой мембраной (ветрозащитой).

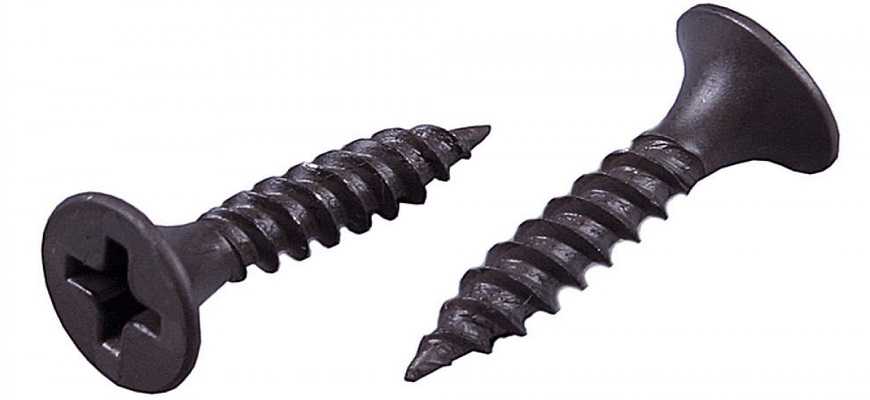

Использование черных саморезов — одна из распространенных ошибок в строительстве дома.

Особенности СИП-строительства

В каталоге на этой станице видно, что для дома из СИП-панелей под ключ, проекты и цены отличаются в зависимости от параметров самого объекта и строительной фирмы, предлагающей его возведение. Но у технологии в целом, есть свои особенности:

1. В основе конструкции применяются только высоко экологически чистые строительные материалы. SIP-щит представляет собой двухслойную основу, в центре которой размещён пенополистирол, зажатый снаружи влагостойкими листами ОСБ.





















2. В качестве каркаса употребляются древесные доски, высушенные в специальных камерах, и пропитанные антисептиком.

3. Проекты домов из СИП-панелей, как правило, имеют свайно-винтовую фундаментную основу – реже ленточную мелко заглубленную.

4. Полостные стены дают возможность скрытно выполнить укладку коммуникаций.

Существуют как уже готовые проекты домов из СИП-панелей, так и разрабатываемые. В последнем случае заказчик влияет на планировку, этажность, площадь и многие другие характеристики сооружения, обсуждая эти особенности со строительным инженером.

Цены на дома из СИП панелей

Для примера рассмотрим дом общ. пл. 168,7 кв.м с мансардным этажом.

2-х этажный дом общ. пл. 168,7 м², где второй этаж является мансардным (потолок 2-го этажа и крыша являются одним целым — из SIP панелей).

• Общая площадь — 168,7 м²
• Жилая площадь — 144,1 м²
• Высота потолка 1-го этажа — 2,50 м
• Высота потолка мансардного этажа — 4,38 м
• Срок строительства — 25 — 30 дней

В стоимость конструктива включено:

• Проектные работы	SIP-панели, толщина (мм)
• перекрытие фундамента (пол 1-го этажа):	224
• наружные стены 1-го, мансардного этажей:	174
• межэтажное перекрытие:	174
• внутренние перегородки 1-го, мансардного этажей:	124
• крыша:	174
• заводское изготовление:	раскрой SIP-панелей согласно проекту

Возможно изготовление SIP-панелей различной толщины: 120, 124, 170, 174, 220, 224 мм.

Итого — 773 410 рублей.
