Противопожарные окна: особенности и требования к конструкциям

Изготовление стойкого к огню материала

Как ни странно, но стойкое к температуре и открытому пламени стекло изготавливают при помощи обработки обычной модели. Технология известна во всем мире и распространена повсеместно без каких-либо существенных отличий.

Производство противопожарного стекла в поэтапном варианте можно изложить в виде следующего списка:

1. Вначале стандартным способом получают обычное стекло. Для дальнейшей обработки хорошо подходит силикатное или органическое вещество

Здесь особое внимание стоит обращать на химический состав готового изделия. Любая примесь даже в незначительном количестве может негативно повлиять на жаростойкие свойства

Поэтому очистка сырья должна быть на максимальном уровне.
2. Далее готовое листовое стекло просто склеивают между собой при помощи специальной пленки или липкого фотополимера. Эти вещества имеют очень сложное строение и уникальную молекулярную сетку, которая позволяет им равномерно распределять тепловую энергию по всей поверхности. Именно поэтому стекло будет выдерживать огонь и температуру. Обычно используется три листа стекла, поэтому материал называют триплексом. Но существуют варианты и с другим количеством составных частей, которые в основном делаются под конкретный запрос.
3. На завершающем этапе производится контроль качества, для чего из партии случайным образом выбирают несколько изделие и тестируют их на прочность.

Еще одним вариантом изготовления материала является поклейка противопожарной пленки на стекло. Она представляет собой эластомерное соединение, которое при нагревании образует специальный термостойкий слой. Стекло при этом теряет свою прозрачность, но зато может эффективно сопротивляться воздействию пламени в течение нескольких часов.

После остывания пленка возвращается к своему первоначальному виду, и стекло вновь будет прозрачным. Такое явление объясняется тем, что под воздействием тепловой энергии атомы соединения освобождаются и начинают хаотично двигаться, выстраиваясь в определенном порядке.

Тип стеклопакета противопожарных окон

Определяется по количеству воздушных камер в профиле и степени теплоотдачи окна делаться на:

• трехкамерные (КСТ 0,6-0,65) – имеют наименьшую степень теплоизоляции,подойдут для загородных домов или теплого климата;
• четырехкамерные и пятикамерные (КСТ 0,83) –высокая степень теплоизоляции и устойчивость к внешним воздействиям и температурным перепадам;
• шестикамерные наиболее прочные, рассчитаны на тяжелые стеклопакеты.

Самыми распространенными и популярными среди потребителей являются окна однокамерные и двухкамерные. Количество камер всегда на единицу меньше, чем стекол.

Установка конструкций

Установкой противопожарных окон нельзя заниматься лицам, не имеющим на это специального разрешения. Лицензию на данный вид деятельности выдает МЧС. Поэтому строительная организация, которая хочет заниматься установкой противопожарных окон, должна получить соответствующее разрешение и обучить своих сотрудников. Если же у организации нет такого разрешения, то она должна заключить договор с такими специалистами, у которых есть такое разрешение.

После выполнения работ составляется акт по установленной форме, который должны подписать ответственные лица. В случае проверки данного объекта органами пожарного надзора данный акт предъявляется им вместе с другими требуемыми документами. Монтаж противопожарных окон требует четкого соблюдения технологии, в частности, выполнения точных размеров проема, а также заполнение небольших пространств огнестойкими герметиками и пенами

Это важно, потому что в случае появления хоть малейшего отверстия, в которое может проникнуть кислород, вся противопожарная функция окна исчезает

Запрещается устанавливать различные козырьки, отливы, наличники, изготовленные не из огнестойких материалов.

Противопожарный гель для стеклопакетов

В стеклопакетах противопожарного типа между стеклами находится специальный гель. Он начинает темнеть и вспениваться под воздействием высоких температур, в результате чего происходит образование непрозрачного защитного слоя. Благодаря непрозрачному стеклу тепло проходит медленно. В помещении с противопожарными стеклами температура не превышает 45 градусов Цельсия, если началось возгорание.

Обычные стекла никак не сдерживают распространение огня, поэтому предела температуры в помещении также нет, что может привести к серьезным последствиям. В противопожарных стеклопакетах гель начинает сплавляться с лопнувшим слоем стекла и удерживать его, поэтому стекло не рассыпается даже при сильном пожаре.

Во время изготовления триплекса пространство между стекол всегда заполняют специальным гелем, который является ключевым элементом огнестойкого стеклопакета. Прозрачный состав геля никак не мешает нормальной видимости и светопроницаемости, что позволяет таким стеклам выглядеть эстетично. В зависимости от той степени огнеупорности, которую необходимо получить, выбирается определенное количество многослойных стекол в составе одного стеклопакета.

Принцип действия такого окна достаточно прост — во время длительного воздействия открытого пламени наружное стекло начинает трескаться, а гель нагревается и образует специальные огнестойкие кристаллы. Они способны в течение длительного времени выдерживать воздействие высоких температур.

Затем начинает трескаться очередное полотно, но благодаря слою геля вновь образуется огнестойкая стенка и т.д. Соответственно, при большом количестве триплексов окно способно дольше выдерживать пожар.

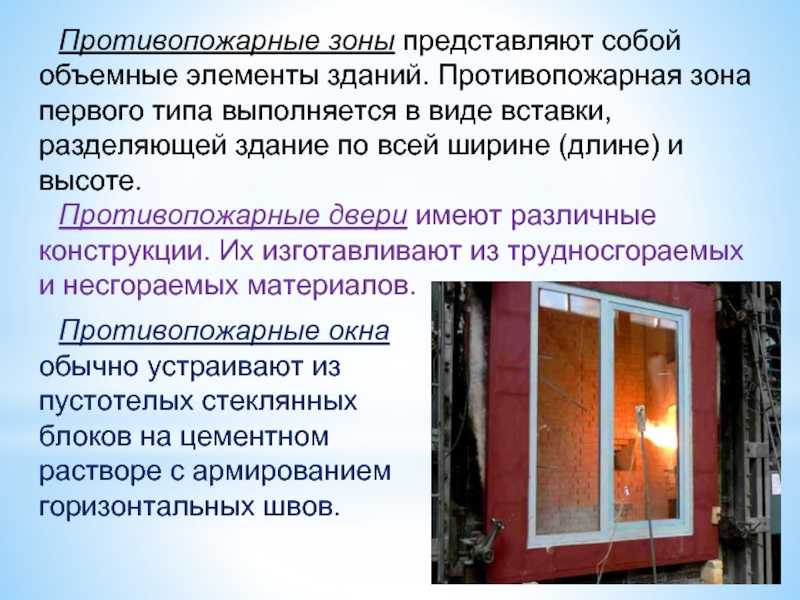

Противопожарные окна

Противопожарные окна (огнестойкие окна) — это конструктивный элемент, предназначенный для заполнения проёмов в противопожарных преградах.

Противопожарные окна являются заполнениями проемов в противопожарныхпреградах и изготавливаются в «теплом» исполнении. Согласно ТР №123-ФЗ, табл. 24, указанные конструкции могут иметь пределы огнестойкости Е15, Е30или Е60. Это означает, что к огнестойким окнам предъявляются требования только по целостности. Другими словами, окна предназначены для того, чтобы не дать вырваться языкам пламени наружу. Тепловое излучение, направленное в сторону улицы, не создает угрозы распространения пожара на другие этажи здания. Огнестойкие окна могут быть только неоткрывающимися. Применение устройств автоматического закрывания на подобные окна не распространяется (Ст.88, п.8 ТР №123-ФЗ).

Сфера применения окон регламентируется, в частности, в Своде правил СП 4.13130.2009. Согласно этому документу, противопожарные окна устанавливаются:— в стенах зданий, сооружений и строений I и II степеней огнестойкости, расстояние между которыми составляет менее 3.5 м. Такая стена должна являться противопожарной стеной 1-го типа, окна должны иметь предел огнестойкости Е60 (п.4.11 Свода правил);— в местах примыкания одной части здания к другой под углом, если расстояние между оконными проемами составляет менее 4 м. Для противопожарных окон в этих местах предел огнестойкости должен соответствовать параметру Е60 (п.4.20 Свода правил).

Пожароустойчивое стекло Pyrobel полностью прозрачное многослойное пожаробезопасное стекло, полученное при помощи соединения листов флоат-стекла по всей поверхности специальными промежуточными слоями. В случае пожара, при температуре свыше 120°С, промежуточные слои изменяют свои физические характеристики и стекло превращается в жесткую и непрозрачную защитную конструкцию, позволяющую остеклению сохранять целостность и теплоизолирующую способность. Целостность означает отсутствие сквозных трещин или отверстий, через которые на защищаемое пространство проникают продукты горения или пламя. Способность не разрушаться гарантирует, что огонь и продукты горения не распространятся на примыкающие помещения, лестницы, этажи или здания. Способность препятствовать передаче тепла на защищаемое пространство позволяет избежать опасности воспламенения горючих материалов, находящихся на защищенной стороне.

Противопожарные окна предназначены для заполнения проёмов в противопожарных преградах — стенах и перегородках промышленных и общественных зданий, складских сооружений и других объектов, где существует необходимость в защите объекта от распространения огня.

В соответствии с положениями «Технического регламента о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 г. № 123-ФЗ) (Ст.88 п.8) и СНиП 21-01-97 (п. 7.17.), окна противопожарные изготавливаются только в глухом исполнении

Окно противопожарное изготавливается из негорючих материалов и соответствует требованиям по огнестойкости ГОСТ Р 53308-2009, характеризующимися предельным состояниям по огнестойкости:

потерей целостности в результате образования сквозных трещин или отверстий, через которые на не обогреваемую поверхность могут поступать продукты горения или пламя (Е).

При сертификации окна противопожарные нормируются, в соответствии с 5.5 ГОСТ Р 53308-2009, только по параметру Е

Окна противопожарные изготавливаются в соответствии с требованиями технических условий с применением стеклопакетов огнезащитных двухкамерных в соответствии с требованиями технических условий.

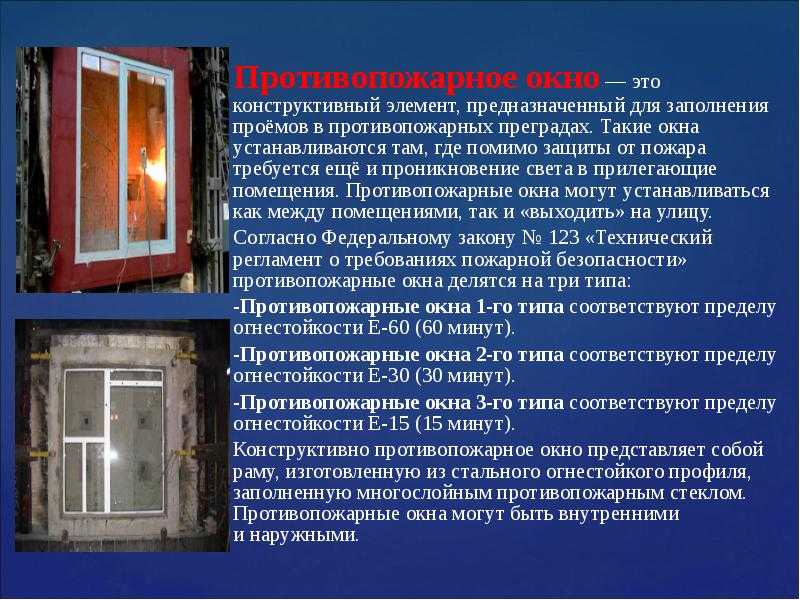

Противопожарные окна являются элементом противопожарных преград и в зависимости от конструкции и назначения подразделяются на типы:

ОП-1 — противопожарное окно 1-го типа с минимальным пределом огнестойкости 1,0 час — Е 60; ОП-2 — противопожарное окно 2-го типа с минимальным пределом огнестойкости 0,5 часа — Е 30; ОП-3 — противопожарное окно 3-го типа с минимальным пределом огнестойкости 0,25 часа — Е 15.

Окна противопожарные соответствует требованиям ГОСТ Р 53308-2009 по огнестойкости, типизации по СНиП 21-01-97, «Техническому регламенту о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 г. № 123-ФЗ) и требованиям, указанным в Таблице 1:

Классификация огнестойких светопрозрачных преград на группы

На базе нарушения целостности огнеупорные окна распределяют по трем категориям. Каждому варианту соответствует установленный предел огнестойкости:

1. Е60 – конструкция выдерживает термовоздействие не менее часа.
2. Е30 – целостность сохраняется до получаса.
3. Е15 – противодействие распространению пламени в 15 минут.

При этом, к противопожарным окна 2-го типа относят изделия, маркируемые Е45, поскольку подобный предел огнестойкости находится вне классификации технического регламента. Аналогичная ситуация с конструкциями E90. Соответственно приведенной классификации, это противопожарные окна 1-го типа.

Применение на объектах

Прежде всего нужно знать, что огнестойкие стекла EI, EIW 60 могут использоваться как материал для устройства противопожарных перегородок 1 типа, так и в конструкциях заполнения проемов 1 типа; а огнеупорные изделия с маркировкой EI 30 – в перегородках, воротах, дверях, люках, окнах 2 типа следующим образом:

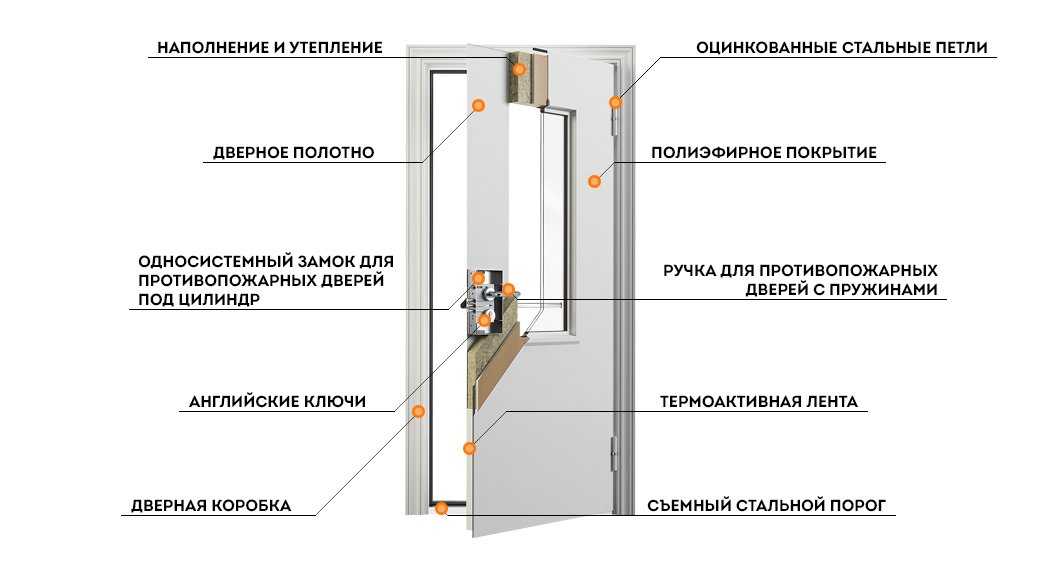

• Противопожарные двери могут иметь оконные вставки из жаропрочного стекла, варьирующие по нормативной площади до 25 и больше 25%, причем в последнем случае они могут быть практически полностью стеклянными, лишь обрамленными в каркас из термически стойкого алюминиевого профиля с негорючим наполнителем, например, из огнезащитного базальтового материала; иметь плотный/герметичный притвор по периметру дверной коробки из таких же материалов.
• Противопожарные перегородки из огнестойкого стекла широко используются при отделении/выделении эвакуационных коридоров, вестибюлей, фойе, внутренних входных групп/тамбуров; разделении площади этажей зданий на противопожарные секции, отдельные/изолированные помещения/их группы.
• В качестве пропускающих свет элементов покрытий/кровель, зенитных фонарей, в редких случаях даже перекрытий/полов.
• Для остекления фасадов, при производстве любых видов заполнения проемов в строительных преградах огню.
• При устройстве каминов, печей, производстве электрических/газовых бытовых плит.

Использование такого материала, кроме прагматичного отношения к нему, из-за способности противостоять огня/теплу, преследует и эстетические цели; ведь замена перегородок из кирпича, огнестойкого гипсокартона, глухих противопожарных дверей на прозрачные, привлекательного вида стеклянные поверхности сегодня стала обычной не только в общественных зданиях с массовым посещением людей – в аэропортах, вокзалах, гостиничных, больничных комплексах, торгово-выставочных, административных, деловых центрах, но и на промышленных объектах.

Дополнительно рекомендуем материал по теме: Противопожарные окна: виды и правила установки

Степень огнестойкости

Свойства огнеупорности пожаростойких конструкций зависят от качества материалов профиля и от типа используемых стекол, их многослойности, качества межстекольного геля.

В практике производства огнестойких окон существует разделение на три категории по степени огнестойкости. Эти три группы обозначаются литерами ОП, а сами окна маркируются в соответствии с требованиями государственной стандартизации литерой Е. Цифровое обозначение в маркировке обозначает время сопротивляемости материалов окна огню. Каждая категория окон соответствует продолжительности сохранения целостности стекол при тепловой нагрузке:

• ОП-3 с маркировкой Е 60 – окна с пожаростойкостью в течение целого часа;
• ОП-2 с маркировкой Е 30 – модели с продолжительностью огнестойкости полчаса;
• ОП-3 с маркировкой Е 15 сохраняют предел пожаробезопасности в течение 15 минут.

Принадлежность пожаробезопасного окна к той или иной группе сопровождается ценовыми отличиями, эксплуатационными свойствами. Их установка целесообразна с учетом величины риска воспламенения в помещении. По вопросам выбора огнестойких окон для конкретного объекта рекомендуется проконсультироваться с компетентными специалистами. Таких квалифицированных профессионалов можно найти в компании MetStail. Имея внушительный опыт по монтажу всех категорий пожаробезопасных конструкций, им не составит труда оценить степень риска, степень пожаробезопасности и взрывоопасности объекта и выбрать подходящую категорию.

Особенности установки

Для установки данных типов оконных блоков нужно пройти шесть этапов.

1. Распаковать конструкцию, подготовить ее к установке.
2. Установить огнестойкой стороной в помещение.
3. Выставить и зафиксировать конструкцию.
4. Запенить монтажные швы пеной, носящей огнеупорную функцию.
5. Проверить стеклопакет, не должно быть повреждений, затем установить в раму, используя присоски.
6. Установить удерживающие штапики, в первую очередь, по горизонтали, потом по вертикали.

Отличие в установке заключается в использовании материалов. Мастер не только должен иметь лицензию с МЧС, но и понимать, что такое огнеупорное окно

Важно помнить, что стекло с одной стороны покрыто огнеупорным материалом

Правила установки

Для укладки готовится идеально ровное основание, в проеме штукатурится нижний откос. Для прочности соединения используется металлическая или пластиковая арматура.

Если используется специальный клей, достаточно подождать 1 час. Применение цементно-песчаной смеси требует паузы 1 день.

Материалы и инструменты

Для монтажа понадобятся:

• отвес или строительный уровень;
• шпатель;
• дрель с перфоратором;
• рулетка;
• болгарка;
• тонкая металлическая или стеклопластиковая арматура;
• саморезы, дюбеля;
• резиновый молоток;
• металлический профиль;
• специальный раствор или клей;
• пластиковые крестики;
• затирка для швов;
• силиконовый герметик;
• емкость для замешивания раствора;
• губка или тряпка.

Если блоки укладываются без использования раствора или клея, нужно подготовить набор пластиковых элементов для каркасной системы монтажа.

Подготовительный этап

Перед тем как установить окно из стеклоблоков, нужно подготовить проем. В боковых, верхних, нижних откосах сверлятся отверстия для арматуры.

Прутья вставляются в проем вертикально и горизонтально таким образом, чтобы они проходили точно по швам между стеклянными элементами. Сначала устанавливается вертикальная арматура.

Пошаговая инструкция

При монтаже стеклоблоков используется специальный клей, цементно-песчаный раствор, смесь для укладки плитки или сборная пластиковая система.

Разберемся, как сделать окно из стеклоблоков своими руками:

• клей наносят на нижний и боковые откосы только в местах соприкосновения со стеклянной поверхностью;
• такая же смесь наносят на торцевые части, но верхняя часть должна быть без клея;
• блок укладывают в проем слева или справа так, чтобы вертикальная арматура находилась в середине его торца;
• рядом размещают следующий блок, положение каждого элемента регулируется строительным уровнем.

Когда первый ряд выложен, на углы блоков ставят специальные монтажные крестики, их используют для создания швов одинаковой толщины. Затем выполняют контрольный замер строительным уровнем, устанавливают горизонтальную арматуру. После этого укладывают следующий ряд.

Когда оконный проем полностью закрыт, нужно убрать излишки клея влажной губкой или замазать шпателем образовавшиеся пустоты. Швы между стеклами и стеной не должны быть больше 1 см. Иначе конструкция развалится.

Пластиковая система крепится к откосам в проеме. Для этого нужно прикрепить плоские элементы к поверхности саморезами или дюбель-гвоздями.

Каждую деталь можно уменьшить, чтобы она подходила по размеру. Для этого делается несколько надрезов в нужных местах кусачками. Затем уголки одеваются на плоские элементы до щелчка.

При монтаже сначала собирается основа для 1-го ряда, закрепляется в проеме. Затем стеклоблоки укладываются на свои места. После этого пластиковая конструкция наращивается, готовится основание для следующего ряда.

Утепление и уплотнение

Утепление выполняется со стороны торцов, в местах примыкания стекла к откосам. Чтобы через стену проходило меньше холода, можно установить 3-камерную конструкцию.

Для этого в одном проеме выкладывается 2 окна на расстоянии, равном толщине блока. Чтобы добиться плотного соединения, все пространство между стеклами и откосами заполняется клеем.

Ингибитор горения

Для каждого материала, применяемого в строительстве и отделке помещений, важна его безопасность при пожарах.Сам по себе поликарбонат относится к слабо горючим веществам. Это означает, что при пожаре он не способен передавать пламя горения по поверхности, сделанной из него. К тому же поликарбонат является веществом умеренно воспламеняемым и при горении не образует много дыма.Однако, для больших строительных объектов, являющимися местами массового скопления людей, завод “Полигаль Восток” предлагает сотовый и монолитный поликарбонат, произведенный со специальной добавкой -ингибитором горения FR.Ингибиторы горения являются отрицательными катализаторами, тормозящими реакцию горения. Применяют их главным образом для пожаротушения и активного подавления взрывов и воспламенения. Добавление ингибитора горения при производстве сотового и монолитного поликарбоната делают их защищенными от воспламенения любого рода.По требованию заказчика может произвести листы “Полигаль FR”, «Моногаль FR», “Колибри FR”, “Киви FR” с группой горючести Г1 и предоставить соответствующие сертификаты на продукт.

Огнестойкие стеклопакеты ЩИТ для фасадного остекления

Наши стекла могут сочетать и совмещать между собой различные свойства

Защитные стекла препятствуют проникновению в огораживаемые помещения. Классы ударостойкости, взломостойкости и пулестойкости подтверждаются различными испытаниями. Подробнее защитные стекла

Смарт-стекло с электроуправляемым светорассеиванием (электрохромное стекло) за нескольких секунд может стать либо полностью матовым (непрозрачным), либо наоборот – полностью прозрачным. Подробнее смарт-стекло регулируемой прозрачностью

Электрообогреваемое стекло внешне нисколько не отличается от обычного, но является настоящим техническим чудом. Оно не только греет воздух в доме, но и способствует установлению комфортного микроклимата и гарантирует существенную экономию тепловых ресурсов. Подробнее электрообогреваемое стекло

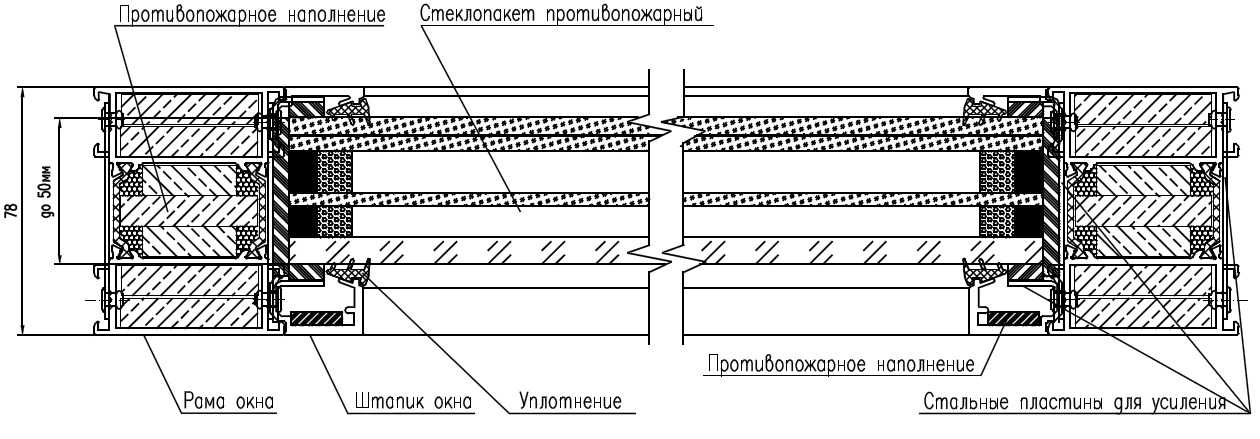

Производство рамы и стеклопакета

Использование алюминиевого профиля является наиболее оптимальным вариантом при производстве огнеупорной рамы. Иногда используется сталь, которая также хорошо препятствует распространению огня, но такие конструкции будут иметь большой вес. Самым редким вариантом является дерево, специально пропитанное негорючим составом.

Высокая герметичность является отличительной чертой огнеупорных стеклопакетов. Благодаря этому во время возгорания воздух не пропускается вовнутрь помещения. Также стеклопакеты такого типа не лопаются под воздействием критических температур. Окна или двери балкона должны обеспечивать не только пожарную безопасность, но и нормально пропускать свет, держать тепло и подавлять шум.

Триплекс представляет собой несколько закаленных, склеенных между собой стекол. Склеивание происходит с использованием специальной пленки, прошедшей термическую обработку. Большим плюсом является то, что такое стекло не разбивается, если нарушена целостность. Осколки стекла в этом случае остаются на пленке. Также за счет того, что несколько слоев стекла закреплены на прочном каркасе, процесса деформации под воздействием критических температур не происходит.

Термореактивная пленка, которая располагается между слоями стекол, является разделителем. Она крепится в торцы стеклопакета при помощи герметика. Когда возникает очаг возгорания, происходит нагрев внешнего слоя стеклопакета в результате воздействия теплового излучения. Затем происходит расширение термореактивной пленки, в результате чего сухая смесь вспенивается, и пространство между слоями стекол оказывается заполнено. Это обеспечивает защиту от высоких температур. Продукты горения также не попадают внутрь окна.

Обычно такие огнестойкие окна устанавливаются для:

• помещений торговых центров и спортивных комплексов;
• аэропортов;
• заводских цехов;
• складских баз;
• кораблей и подводных лодок;
• военной техники.

В редких случаях их установка производится в медицинских учреждениях и жилых домах. Также уже несколько лет действует новый закон, согласно которому для таких окон допустима только глухая конструкция.

Преимущества огнестойких стеклопакетов

Противопожарные стеклопакеты отличаются практичностью в использовании, долговечностью, универсальностью. Они хорошо выдерживают воздействие высоких температур и прямого огня. Такие изделия будут оптимальным вариантом и подойдут для оснащения проемов любых размеров, как с внутренней стороны, так и с внешней.

Отличительными особенностями огнестойкого стекла являются:

• хороший коэффициент светопропускания;
• стойкость к воздействиям ультрафиолетовых лучей;
• возможность расширения температурных режимов во время эксплуатации;
• экологичность материалов;
• высокий уровень тепловой и шумовой изоляции;
• стойкость к различным повреждениям и ударам;
• долгий срок службы.

Использование противопожарных пакетов помогает предотвратить дальнейшее распространение пламени, что способствует своевременной локализации и погашению огня, без значительного ущерба. Когда внутренние и внешние проемы оснащается огнестойкими стеклопакетами, это поможет достичь необходимой пожарной безопасности. Огонь не начнет распространяться по всему зданию, а люди будут защищены от получения травм и негативного воздействия продуктов горения.

Противопожарные конструкции
