Какая толщина стен должна быть в каркасном доме

Каркасные стены: Что это такое?

Каркасные стены представляют собой технически несложную, но эффективную конструкцию включающую:

• Нижнюю обвязку – это горизонтально расположенный по фундаменту каркас. Для его устройства используют брус сечением 100х150 или 150х150 мм. Можно отметить, что за счет небольшого веса основанием для дома может служить мелкозаглубленный ленточный, столбчатый или свайно-винтовой фундамент (как на рисунке)
• Верхнюю обвязку (используется брус 100х100 мм).
• Каркасные стойки (промежуточные и угловые). Вертикально расположенный брус (несущий), сечением соответственно: 100х50 и 100х100 мм.
• Раскосы – предназначены для укрепления каркасных стоек, увеличивают жесткость всей конструкции.
• Наружная/внутренняя обшивка стен, размещенные между ними материалы утеплителя и пароизоляции.

Устройство каркасной стены может иметь свои отличительные особенности, например использование металлических стоек, но сама конструкция остается неизменной.

От чего еще зависит толщина стен

В большей степени выбранная толщина зависит климатических условий, бюджета. Большинство людей готовы понести дополнительные траты на этапе строительства, чтобы в дальнейшем тратить меньше денег на отопление жилья. Если утепление будет максимально простым, то потребуется гораздо больше усилий для того, чтобы прогреть помещение.

Если эксплуатация в зимний период времени не планируется, то оптимальным решением является возведение конструкции с минимальным утеплением. Толщина утеплителя может быть до 50 мм, а общий пирог не более 150 мм.

Окончательная толщина всегда зависит от количества слоев. Если человек не хочет тратить времени на самостоятельное создание перегородки, то он может приобретать готовые стеновые сэндвич панели.

<?php echo adrotate_group(4); ?>

Готовая бюджетная сэндвич панель может быть выполнена из плит ОСБ и пенополистерола

Еще на этапе создания проекта, теплотехнического расчета заказчик должен определиться с характеристиками жилища.  Подбирать стройматериалы нужно с учетом собственного бюджета, а также назначения строительного объекта.

Что представляет собой канадская технология

Традиционное строительство подразумевает, что основной материал, из которого создано здание, выполняет ограждающую, изоляционную и несущую функцию одновременно. Большой популярностью в этом случае пользуется кирпич.

Технология из Канады, имеющая одноименное название, отличается от общепринятого способа возведения жилых сооружений. Ее особенностью является то, что каждый материал выполняет свою отдельную функцию.

Канадская технология подразумевает сначала создание каркаса для дома, например по системе платформа. Несущая конструкция изготавливается из дерева. Она представляет собой большое количество скрепленных досок, размещенных в вертикальной или горизонтальной плоскости. Пустоты, присутствующие обязательно в такой конструкции, заполняются изоляционным материалом, имеющим низкую тепло- и звукопроводность. Основным условием при создании каркаса является равномерное распределение нагрузок между его стойками.

Каркасная технология является универсальным способом строительства домов, так как во время сооружения несущей конструкции имеется возможность выполнить корректировку планировки строения. При этом в России канадские каркасные дома могут быть созданы разных видов.

Каркасно-рамочные строения

Эти здания возводятся непосредственно на земельном участке. Такой вариант сооружений подходит для тех, кто хочет заняться строительством собственными руками. В этом случае не требуется использовать тяжелую технику. Самым распространенным ее видом является кран.

Для создания рамок применяется доска. В большинстве случаев она имеет сечение 150×50 мм, но при этом не запрещено применять для строительства материал других размеров. Толщина ограждающих конструкций каркасно-рамочного дома зависит от региона, где выполняется возведение сооружения, и средние зимней температуры. Также на это влияет используемый в пустотах материал для теплоизоляции.

Каркас сооружения с наружной стороны в дальнейшем обшивается фанерой или ОСБ плитой, которые являются самыми распространенными листовыми материалами для этих целей. Чтобы улучшить вид фасада применяют различные отделочные материалы, это декоративная штукатурка, сайдинг, имитация бруса. При этом их можно комбинировать между собой. Такие материалы для наружной отделки строения используются для всех типов канадских домов.

Строения из SIP панелей

Данная сип технология имеет свою особенность. Она заключается в том, что дома создаются из отдельных элементов. Они имеют небольшой стандартный размер 2500х1220 м, соответствующий геометрическим параметрам OSB листа. Их вес составляет 50 кг, поэтому сборка каркасных домов своими руками осуществляется без проблем.

Фото СИП панелей

Из панелей на строительной площадке собираются стены, перекрытия и даже крыша. Изготавливаются они в заводских условиях путем склеивания двух листов OSB, между которыми помещается пенопласт меньшего размера. Геометрические параметры теплоизоляционного материала отличаются на толщину закладных элементов. В результате такого несложного процесса изготовленные сэндвич-панели помещаются под вакуумный пресс.

Сборно-щитовые строения

Для создания таких домов используют отдельные щиты, например финская технология. Их изготовление выполняется в заводских условиях. Они продаются в готовом виде и могут быть сразу же оснащены дверями, окнами и элементами инженерных коммуникаций. Если используются такие щиты, то каркасный дом по канадской технологии своими руками без помощи крана не удастся построить, так как элементы имеют большой вес. Рекомендуется выбирать их от известного производителя, потому что отсутствует возможность проверить качество изготовленных щитов. При этом возведение строения такого вида обойдется дороже, чем строительство домов по СИП или каркасно-рамочной технологии.

В России недавно появилась новая разновидность домостроения, хотя ее уже много лет применяют в других странах. Метод заключается в том, что при строительстве здания каркас создается не из деревянных материалов, а из термопрофиля.

Каркас из термопрофиля на фото

Он изготавливается из листовой стали и может иметь толщину от 100 до 300 мм, а его ширина всегда равна 50 мм. Этот материал имеет перфорация, которая снижает проводимость холода и вес конструкции. Несмотря на появление нового метода возведения канадских домов, самым популярным материалом для создания каркаса здания по-прежнему остается дерево.

Недостатки каркасных домов

каркасные дома пожароопасны

• Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
• Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
• Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной.  Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе  ощущается вибрация и хорошо слышны шумы

• Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
• Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

• Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
• Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому  разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Подготовительные работы и разметка

Проектирование в качестве подготовительных работ может быть осуществлено самостоятельно. Если есть инженерные и архитектурные навыки, то это вполне возможно. Но есть вариант приобрести готовый проект.

Более конкретно подготовительные работы подразумевают:

• Зачистку территории. Место под будущее строительство должно быть стерильным и полностью очищенным от мусора, посадок или черновых строений.
• Логистику. Необходимо организовать возможность подвоза стройматериалов и инструмента и вывоз мусора.
• Выравнивание. Для проведения разметки участка его необходимо выровнять. К тому же строительство на «волнистом» участке недопустимо.
• Место складирования. Лучше всего наложить деревянные поддоны и сделать крытый навес.

Варианты наружной отделки

Безусловно, наружные стены каркасного строения сложно назвать эстетически привлекательными. Однако после отделки их нельзя будет отличить от более дорогих деревянных или кирпичных аналогов.

Традиционно стены декорируют двумя способами:

Навесные фасады. Монтируются вертикальные направляющие, к которым крепится сайдинг, блокхаус и другие подобные материалы. Предварительно наружная обшивка покрывается специальной ветро-влагозащитной мембраной.
Оштукатуривание

Принимая во внимание, что на фанеру или OSB проблематично наносить растворные смеси (не очень хорошая адгезия, плюс деревянная обшивка впитывает воду и деформируется), предварительно к стене крепят плиты пенополистирола. На их лицевую поверхность монтируют армирующую сетку и далее оштукатуривают.

Также практикуется наружная отделка в виде кладки декоративного кирпича. Такой вариант оформления придаст каркасному зданию элегантность, изысканность и неповторимый внешний облик.

Бесшумный каркасный дом: мечта или реальность?

«Ахиллесовой пятой» всех каркасных домов, как и любых строений из дерева, остается недостаточная шумоизоляция. Распространено мнение, что в каркасном доме придется мириться со звуками, постоянно доносящимися из соседних помещений, со слышимым топотом на втором этаже. Как доказывают специалисты, звукоизоляция в каркасном строении – исключительно вопрос грамотного проектирования и разумных затрат без экономии на качественных звукоизоляционных материалах.

Шумы в доме могут иметь воздушную и структурную природу. Воздушные шумы по большей части доносятся извне и вибрациями передаются внутри помещений. К внутренним воздушным шумам можно отнести звуки голосов и музыкальных инструментов. Поскольку дерево хорошо поглощает такой вид шума, «слабым звеном» остаются дверные и оконные проемы. Правило простое – чем больше окон в доме, чем больше их площадь, тем больше будет шума. Выбор качественных стеклопакетов в некоторой степени решит этот вопрос. Кардинальное значение имеет соблюдение всех норм и технологий строительства и аккуратная подгонка всех элементов конструкции.

Укладка звукоизоляционных панелей

Второй вид шума – структурный, то есть шум от шагов, ударов и т.д. Борьба с таким видом шума особенно актуальна в каркасных домах. Она решается правильным выбором отделочных материалов. Для отделки полов необходимо использовать материалы, отражающие звуки, а для отделки потолков – звукопоглощающие. Если использовать только один вид изоляции, например, только гипсокартон как звукопоглотитель, то возможен даже обратный эффект – шума станет больше.

Какими материалами можно изолировать полы и потолки?

Для пола подойдут несколько материалов на выбор хозяина.

1. Утеплители (минвата, пенополистерол, стекловолокно).
2. Виброподвесы.
3. Пробковое покрытие.
4. Специальные герметики.
5. Дорожки из вспененного материала.

Утепление пола каркасного дома

Очень важно избегать любых щелей в конструкции. Пространство между лагами перекрытий можно закрыть базальтовым утеплителем, небольшие зазоры в полу — заделать герметиком, а между отделочным напольным материалом и стенами лучше уложить слой минваты

Таким образом можно обеспечить максимально комфортное проживание в каркасном доме.

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

• Длины стропильных ног и шага их установки
• Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
• Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
• Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

• Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
• Шаблон поднимают наверх и устанавливают края досок на мауерлаты
• Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
• Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
• Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Крыша

Прежде чем приступить к работе, определите градус уклона, количество скатов, тип кровельной облицовки, конструкцию стропильной системы.

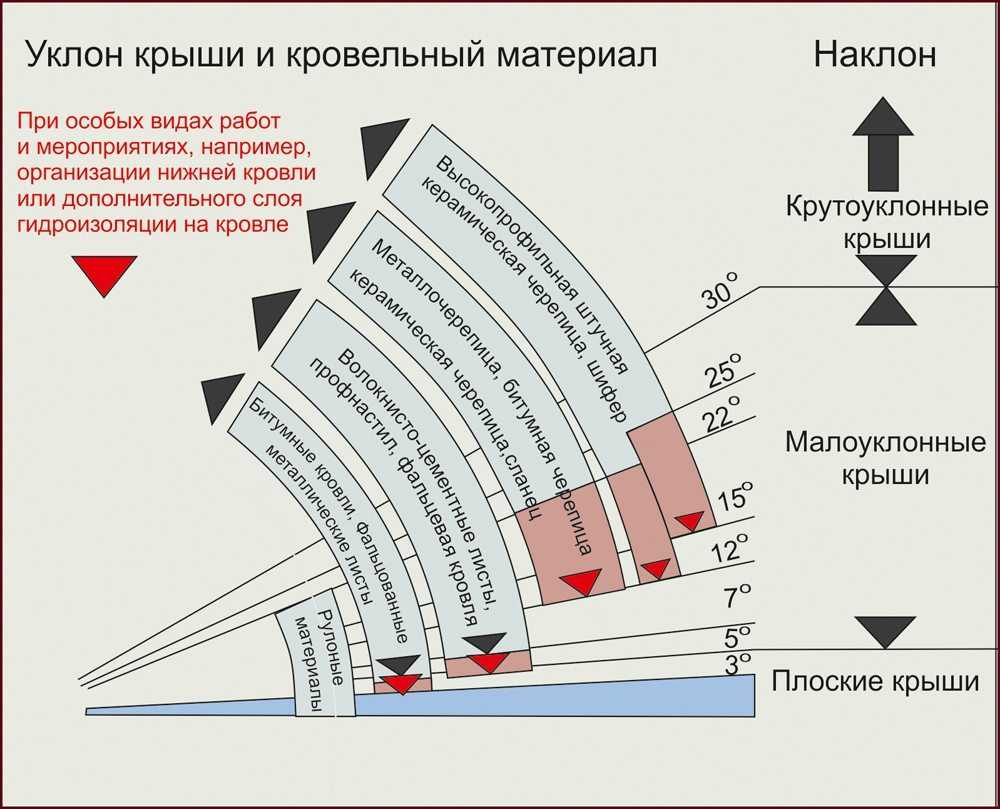

Зависимость уклона кровли от применяемого материала

Сечение стропил определяется согласно толщине размещаемого между ними утеплительного материала. Лучше всего брать доску, калибром 150х50мм и длиной 6 м. Две доски нужно сбить в форме буквы Л, а далее их поднимают наверх и определяют угол, следя за тем, чтобы свесы выходили за уровень стены на 30-50 см. Теперь доски можно собрать при помощи ригеля, и мы получим подобие стропил.

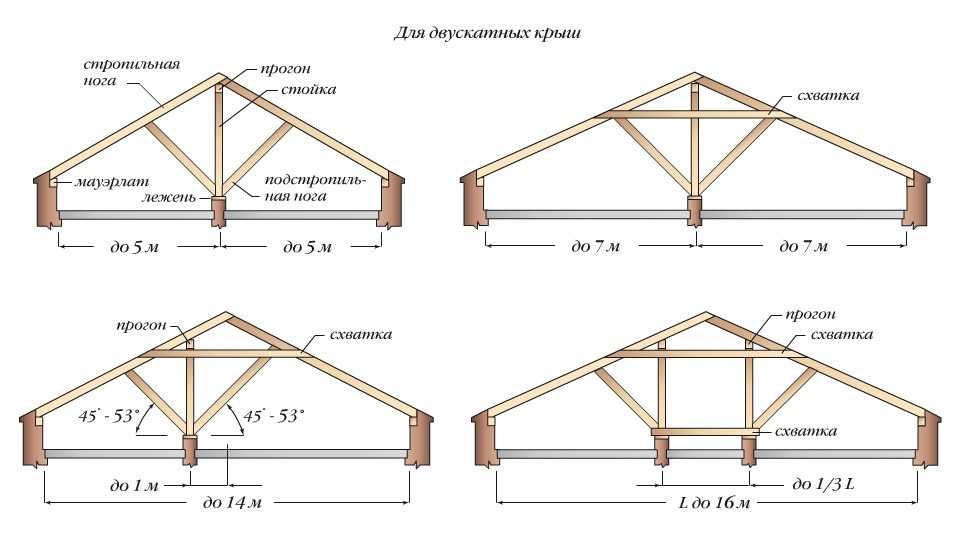

Конструкция стропильной системы двускатной крыши

В качестве мауэрлата здесь выступает верхняя обвязка. По изготовленному образцу создают стропила на всю кровлю, не забывая про шаг в 600 мм. Стропила на коньке устанавливают на фронтон и уже по ним продолжают установку остальных элементов. От типа кровельного материала зависит, какой будет обрешетка.

Внутренняя обшивка каркаса

Облицовку каркаса изнутри проводим после монтажа паробарьера. Самый простой вариант – плита ОСП, на которую потом можно поклеить обои, покрасить, установить гипсокартон. Хочу отметить, не стоит гипсокартон крепить непосредственно на каркас. В результате природных деформаций, гипсокартон может лопнуть и тогда придется переделывать всю работу.

Быстрый и более природный вариант для загородного дома – вагонка или блок-хаус. Но для них желательно на каркасе закрепить контррейку.

При установке диффузной пароизоляции, контррейку придется крепить во всех случаях отделки, чтобы сформировать вентиляционный зазор, который поможет выводить влагу.
