Особенности строительства каркасного дома по скандинавской технологии

Этапы строительства каркасного дома

1. Строительство шведских каркасных домов начинается с разработки проекта. Составлением проектной документации можно заниматься самостоятельно, однако, более оптимальным решением станет покупка проекта в специализированной компании или архитектурном бюро.
2. Следующим этапом станет обустройство теплого фундамента для дома по шведской технологии. В нашей стране утепленная шведская плита применяется достаточно редко из-за трудоемкости и высокой стоимости работ.
3. Для возведения скандинавских каркасников используются элементы высокой заводской готовности. Сборка каркаса выполняется на объекте за считанные месяцы.
4. Устройство межэтажных и чердачных перекрытий;
5. Устройство кровли – крыша домов, возводимых по шведской технологии, может иметь практически любую форму.
6. Прокладка инженерных коммуникаций – при производстве элементов будущей конструкции на заводе все выходы под инженерные коммуникации выполняются заранее. В итоге различные проводы и трубы остаются под обшивкой, не портя своим внешним видом интерьер помещений.
7. Для отделки внешних стен допускается применение кирпича, облицовочного камня, обрезной доски или евровагонки. Внутри дома черновая отделка преимущественно выполняется гипсокартонном, для чистовой отделки используется обои, декоративная штукатурка и т.д.

В процессе строительства
классического шведского дома особое внимание уделяется утеплению оконных и
дверных проемов

Плюсы и минусы каркасных финских домов

Почему стоит выбрать дом на каркасной основе по финской технологии:

• лёгкая и простая конструкция;
• экономичное расходование материалов;
• необременительный процесс постройки;
• достаточно недорогая технология;
• небольшое время для постройки;
• возможность строительства в любое время года;
• стабильность здания по отношению к небольшим землетрясениям и движениям земляных пластов;
• отсутствие сложной спецтехники в процессе строительства.

Есть и негативные стороны, которые необходимо знать:

• высокая вероятность возгорания;
• недолговечность — дом не проживёт больше сотни лет без капитального ремонта каждые 25-30 лет;
• при высокой влажности возможно гниение, если не подобрать необходимый антисептик;
• достаточно невысокая шумоизоляция без применения дополнительных специальных звукоизолирующих материалов;
• некоторые материалы (например, гипсокартон) могут негативно влиять на здоровье человека, если не обработать дом специальными пропитками;
• большая вероятность появления мышей или других вредителей, особенно при утеплении дома недорогими наполнителями.

Материалы для строительства финских каркасных домов

Разнообразие материалов невелико, это способствует ускорению сооружения и уменьшает расходы.

Деревянные брусья

Их сечение должно быть 245х100 мм. В регионах с частыми землетрясениями или грунтовыми движениями сечение может быть больше. Для профилированного бруса нет необходимости в наружной отделке. Клеёный брус достаточно прочен, хорошо сохраняет тепло и лучше способствует шумоизоляции. Лучше защищён от влаги и микробов, меньше деформируется, пожаробезопасен. Из брусьев делается несущая конструкция, основания для стен, пола и потолочных перекрытий.

Плиты

С помощью плит обшиваются все внутренние и внешние поверхности стен. Плиты состоят из большого количества слоёв, обеспечивающих теплоизоляцию. Внутренняя обшивка состоит из ориентированно-стружечной плиты: несколько пластов скрепляют воском или смолой. Для наружной обшивки применяют древесноволокнистую плиту. Чтобы повысить влагоустойчивость, её обрабатывают воском.

Составляющие стен

После наружной плиты проектируется вентиляционный зазор. Затем встраивается гипсокартон или обычная ветрозащитная плёнка. В основном для утепления перпендикулярных поверхностей используется минеральная вата. Для чердака и перекрытий часто применяют эковату.

Для пароизоляции почти всегда применяют полиэтиленовую плёнку 0,2 мм. После пароизоляции делается горизонтальная обрешётка, сквозь которую проводится вода и электричество. Дополняется вторым слоем утепления. После завершения работ со стенами выполняется внутренняя отделка.

Фундамент

Для финских каркасных домов не нужен массивный фундамент. Это значительно упрощает строительство. Однако, от фундамента зависит надёжность и срок эксплуатации. Чем больше этажей, тем прочнее должна быть основа. В большинстве случаев применяют фундамент на основе буронабивных свай. Сначала в земле необходимо пробурить скважины. Затем на дно засыпается щебень мелких размеров, производится монтаж арматуры. На следующем этапе заливают бетон. Когда он затвердеет, необходимо сделать цоколь ровным с помощью раствора цемента.

Что представляет собой канадская технология

Традиционное строительство подразумевает, что основной материал, из которого создано здание, выполняет ограждающую, изоляционную и несущую функцию одновременно. Большой популярностью в этом случае пользуется кирпич.

Технология из Канады, имеющая одноименное название, отличается от общепринятого способа возведения жилых сооружений. Ее особенностью является то, что каждый материал выполняет свою отдельную функцию.

Канадская технология подразумевает сначала создание каркаса для дома, например по системе платформа. Несущая конструкция изготавливается из дерева. Она представляет собой большое количество скрепленных досок, размещенных в вертикальной или горизонтальной плоскости. Пустоты, присутствующие обязательно в такой конструкции, заполняются изоляционным материалом, имеющим низкую тепло- и звукопроводность. Основным условием при создании каркаса является равномерное распределение нагрузок между его стойками.

Каркасная технология является универсальным способом строительства домов, так как во время сооружения несущей конструкции имеется возможность выполнить корректировку планировки строения. При этом в России канадские каркасные дома могут быть созданы разных видов.

Каркасно-рамочные строения

Эти здания возводятся непосредственно на земельном участке. Такой вариант сооружений подходит для тех, кто хочет заняться строительством собственными руками. В этом случае не требуется использовать тяжелую технику. Самым распространенным ее видом является кран.

Для создания рамок применяется доска. В большинстве случаев она имеет сечение 150×50 мм, но при этом не запрещено применять для строительства материал других размеров. Толщина ограждающих конструкций каркасно-рамочного дома зависит от региона, где выполняется возведение сооружения, и средние зимней температуры. Также на это влияет используемый в пустотах материал для теплоизоляции.

Каркас сооружения с наружной стороны в дальнейшем обшивается фанерой или ОСБ плитой, которые являются самыми распространенными листовыми материалами для этих целей. Чтобы улучшить вид фасада применяют различные отделочные материалы, это декоративная штукатурка, сайдинг, имитация бруса. При этом их можно комбинировать между собой. Такие материалы для наружной отделки строения используются для всех типов канадских домов.

Строения из SIP панелей

Данная сип технология имеет свою особенность. Она заключается в том, что дома создаются из отдельных элементов. Они имеют небольшой стандартный размер 2500х1220 м, соответствующий геометрическим параметрам OSB листа. Их вес составляет 50 кг, поэтому сборка каркасных домов своими руками осуществляется без проблем.

Фото СИП панелей

Из панелей на строительной площадке собираются стены, перекрытия и даже крыша. Изготавливаются они в заводских условиях путем склеивания двух листов OSB, между которыми помещается пенопласт меньшего размера. Геометрические параметры теплоизоляционного материала отличаются на толщину закладных элементов. В результате такого несложного процесса изготовленные сэндвич-панели помещаются под вакуумный пресс.

Сборно-щитовые строения

Для создания таких домов используют отдельные щиты, например финская технология. Их изготовление выполняется в заводских условиях. Они продаются в готовом виде и могут быть сразу же оснащены дверями, окнами и элементами инженерных коммуникаций. Если используются такие щиты, то каркасный дом по канадской технологии своими руками без помощи крана не удастся построить, так как элементы имеют большой вес. Рекомендуется выбирать их от известного производителя, потому что отсутствует возможность проверить качество изготовленных щитов. При этом возведение строения такого вида обойдется дороже, чем строительство домов по СИП или каркасно-рамочной технологии.

В России недавно появилась новая разновидность домостроения, хотя ее уже много лет применяют в других странах. Метод заключается в том, что при строительстве здания каркас создается не из деревянных материалов, а из термопрофиля.

Каркас из термопрофиля на фото

Он изготавливается из листовой стали и может иметь толщину от 100 до 300 мм, а его ширина всегда равна 50 мм. Этот материал имеет перфорация, которая снижает проводимость холода и вес конструкции. Несмотря на появление нового метода возведения канадских домов, самым популярным материалом для создания каркаса здания по-прежнему остается дерево.

Внешняя и внутренняя отделка скандинавского каркасного дома

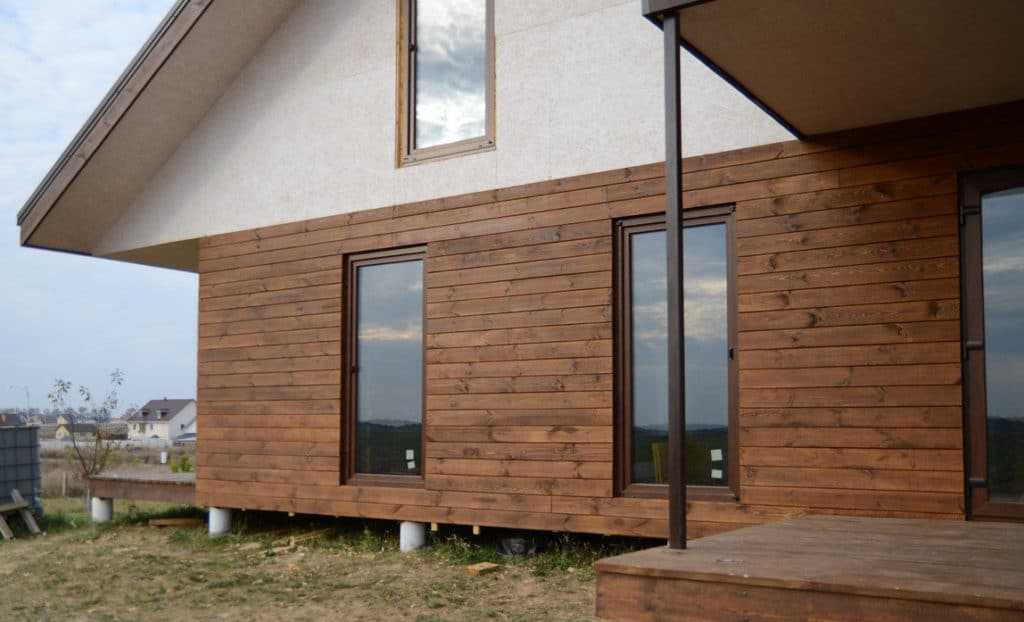

Планкен для внешней отделки скандинавского каркасного дома

Дом  по скандинавской технологии отличает наличие дерева на фасаде. Это может быть имитация бруса, строганная доска, планкен. Обшивать можно в вертикальном и горизонтальном исполнении. Внешнюю часть дома грунтуют специальным составом, если предстоит покраска. Наносят краску в 3-4 слоя.

Внутри дом отделывают своими руками с использованием деревянных панелей, обоев или краски. На полу кладут плитку, так как под ним находится система отопления.

Для защиты от ветра дом обшивают мягкими плитами, у которых высокий показатель паропроницаемости.  Конструктивные решения помогут обшивке на 100% выполнять свои функции:

1. Углы укрепляют скосами из фанеры, а вот от плит нужно отказаться. Все элементы укрепляют, а затем фиксируют ветрозащиту.

1. Для наружных работ применяют гипсокартон. Это бюджетный вариант, которым россияне не спешат воспользоваться. Плиты придают пространственную жесткость, частично поглощают пар, воду и защищают от ветра.

Конструкция скандинавского каркасного дома может быть с использование мягких древесно-волокнистых плит. Они легкие, но прочнее гипсокартона. Отличаются гладкостью, имеют водоотталкивающие свойства.

Скандинавские каркасные дома построенные своими руками можно обшить дополнительными материалами. Главное, чтобы на фасаде были вентилируемые зазоры.

Каждый домовладелец использует различные материалы, чтобы облицовывать скандинавские каркасные дома. Проекты делают заранее, поэтому соблюдаются все требования и нормы. Фины используют доски различной конфигурации, которые впоследствии оштукатуривают.

Для российских жителей предлагается:

Деревянная обшивка, которую окрашивают специальными составами для сохранения древесной структуры.

Виниловый сайдинг.

Полимерная отделка.

Облицовка кирпичом.

В России считают, что зазоры снижают качества утеплителя. Хотя они понадобятся, чтобы к дому был доступ.

Утепление стен

Утепление для скандинавцев имеет большое значение. Для этого используют минеральную вату. Пароизоляцию проводят с помощью полиэтиленовой пленки.

Что касается внутреннего утепления, то здесь можно увидеть:

Стойку с утеплителем.

Защиту стен от влаги в виде пароизоляции. Это позволяет оставлять теплопроводность без изменений за счет увлажнения.

Обрешетка с утеплением. Между поперечными рейками укладывают утепляющий материал. Потолок выполнен также, только пустыми остаются полости.

Внутри отделку производят гипсокартоном, который получил популярность и в России.

Окна

Конструкция скандинавского каркасного дома не сложная, однако, окна вне производства сделать сложно. Если делать все именно по скандинавскому проекту, то окна пластиковыми не могут быть. Здесь ставят деревянные конструкции, в которые входит две рамы и стекла. Иногда устанавливают проем с алюминиевой рамой и одним стеклом.

Стремление к энергосбережению привело к тому, что установить можно две деревянные рамы. Внешняя имеет одно или два стекла, а внутренняя – двойной пакет.

Скандинавская система каркасного дома подразумевает, что устройства открываются внутрь. За счет специального механизма внешняя часть открывается одновременно.

Коммуникации

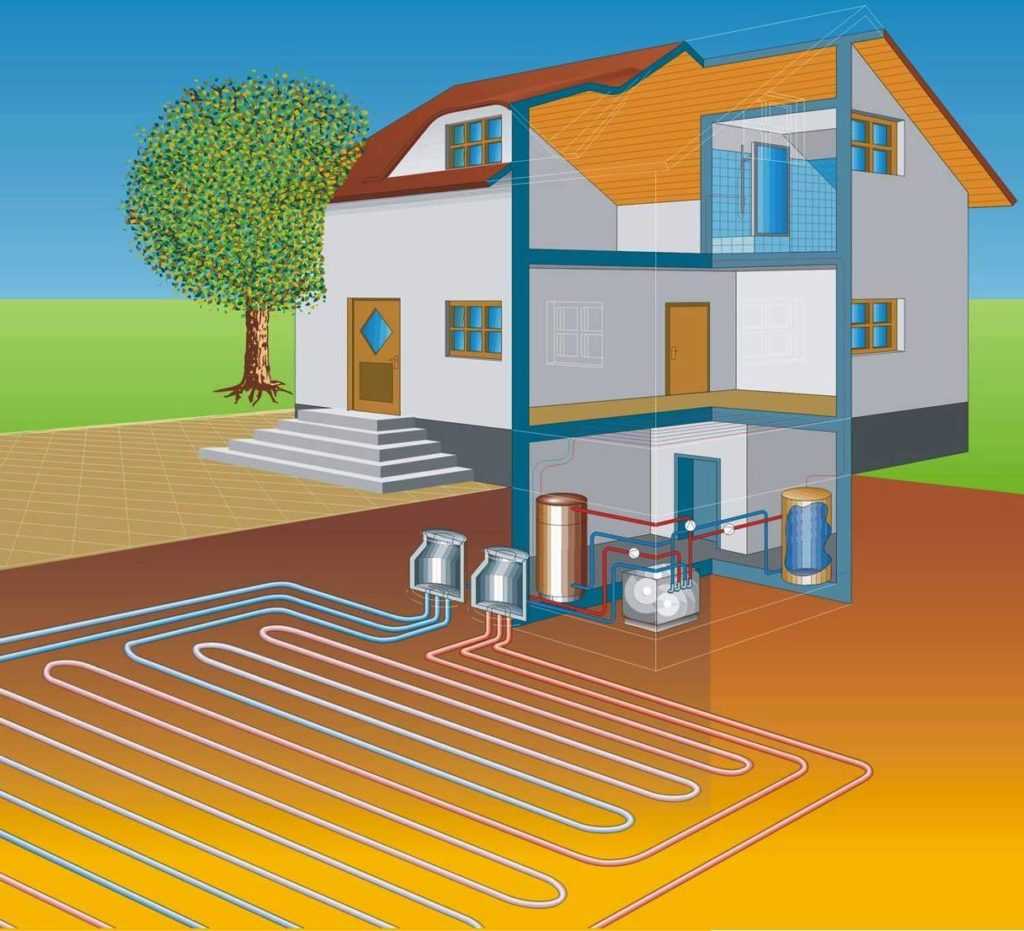

Тепловые насосы для экономичного отопления

Чтобы построить скандинавский каркасный дом, конструкция должна выдерживать стихийные бедствия. В Скандинавии специалисты просчитывают все на этапе проектирования.

В доме отсутствуют толстые пластмассовые и металлические трубы. Электрические провода не изолируют в несколько слоев, не проводят их с запасом. Однако обязательно устанавливается автоматика, с помощью которой можно легко отключить именно тот носитель, с которым возникают проблемы.

Для экономичного отопления используют тепловые насосы, устанавливают автономное электроснабжение. В условиях России это не всегда выгодно. По стандартной схеме на мансарде ставят радиаторы, на первом этаже делают теплые полы. Можно установить электроконвекторы.

Линии электричества проходят между внутренней обшивкой и каркасом

Здесь уделяется внимание точному расчету электросети и сечению провода. То есть даже в маленьком доме имеются автоматы и контроллеры

Каркасные дома должны вентилироваться. По финской технологии при строительстве дома должен быть искусственный приток воздуха и удаление уже отработанного. На этапе планирования систему рассчитывают заранее, учитывая все возможные особенности.

Вентиляцию можно подбирать в зависимости от стоимости. Используют полноценные системы с рекуператорами. Устанавливают клапаны возле стен, которые действуют вместе с принудительной вытяжкой.

«Начинка» стены

Первое, что бросается в глаза при рассмотрении скандинавской технологии каркасного строительства, это невиданное (с точки зрения российского строитель) количество утеплителя.

Да это и не удивительно: простой расчёт показывает, что при высоких ценах на энергоносители в Швеции, Норвегии и Финляндии дешевле один раз потратиться на утепление дома, чем постоянно платить за его отопление. Поэтому толщина утеплителя 250-350 мм в стенах таких домов – это норма.

Основной вид утеплителя – это различные минеральные ваты. Пенопласт применяется редко, а пенополиуретан – и того реже. Конструкция стены не предусматривает использования насыпных изоляторов. От утеплителя неотделима и пароизоляция, которая выполняется из обычной полиэтиленовой плёнки.

Стена каркасного дома, изготовленная по скандинавской технологии, в разрезе выглядит обычно так:

1. Декоративный фасад. В скандинавских странах наиболее популярна доска. Однако нередко встречаются фасады из полимерных материалов, и даже металлический сайдинг.
2. Вентиляционный зазор, который необходим только при использовании деревянных фасадных изделий.
3. Наружная обшивка. Как мы уже указывали выше, в этом качестве используется мягкие древесно-волокнистые плиты или фасадный гипсокартон.
4. Каркас стены и его тепло- и шумоизоляция во всю толщину стены.
5. Пароизоляционная плёнка.
6. Коммуникации. По скандинавской технологии водяные трубы, электрические кабели и другая разводка прокладывается в стенах. И всё это опять-таки утепляется. чтобы уменьшить теплопотери от труб с горячей водой.
7. Внутренняя обшивка. К этому слою рассматриваемая технология не предъявляет каких-либо оригинальных требований.

Кровля и перекрытия

Учитывая что в основном в Скандинавии используются домокомплекты заводского производства, то наиболее распространена стропильная система из ферм на зубчатых пластинах (МЗП) заводского производства. Это решение очень выгодно для коммерческого строительства. Точно просчитанные нагрузки, заводское качество продукта и что самое главное — простой и быстрый монтаж кровли.

Фермы бывают самых разнообразных и причудливых форм. Более того, мансардные и полумансардные этажи так же чаще всего реализуются через фермы. В этом случае ферма фактически представляет из себя единое целое из стропильной конструкции, стен мансарды и межэтажного перекрытия.

Монтируются такие огромные фермы уже при помощи крана и могут быть составными, если размеры ферм превышают стандартные «транспортные» размеры по габаритным ограничениям.

Небольшие же фермы, вполне можно смонтировать и без привлечения техники.

Неоспоримое преимущество стропильных ферм в том, что для них, как правило, не требуется внутренних несущих стен. Следовательно расширяются возможности по планировке.

Часто для реализации сложных кровель используются такие материалы как клееный брус или LVL брус (ЛВЛ брус). Обычно когда стоит задача сделать какую то большепролетную безопорную конструкцию, рассчитанную на большую нагрузку

В кровельном «пироге» абсолютно всегда присутствует гидроизоляция, контр обрешетка и обрешетка. То есть, независимо от того, одноэтажный ли дом с холодным чердаком или мансардный этаж, кровля всегда делается с вентиляционным зазором.

Что интересно — для создания вент зазора используется не толстый брусок 50х50 как у нас, а рейка, толщиной 25-30мм

Касательно кровельных покрытий. В отличии от Америки, где в 90% случаев делается мягкая черепица, в Скандинавии используются самые разнообразные типы кровельного покрытия — металлочерепица, фальцевая кровля, черепица всех мастей (натуральная, композитная и т.п.), мягкая черепица…

Единственное, что я не видел ни разу на скандинавских домах — это ондулина и ему подобных материалов.

Межэтажные перекрытия так же выполняются по разному, в зависимости от задачи. Могут быть использованы деревянные клееные двутавровые балки, клееный и ЛВЛ брус, фермы или простая доска

Проекты домов

В настоящее время предлагают огромное количество проектов одноэтажных и двухэтажных домов различной конструкции, в различных стилевых решениях. Имеются разработки небольших домиков и построек, напоминающих особняки. Востребованы мансардные постройки. Исходя из дизайна, используемых наружных облицовочных материалов, им придают вид любого стиля: от классики до минимализма. Принцип сооружения каркасных домов сохранился с XVII века. Существенное изменение потерпело наполнение стен, благодаря появлению современных материалов.

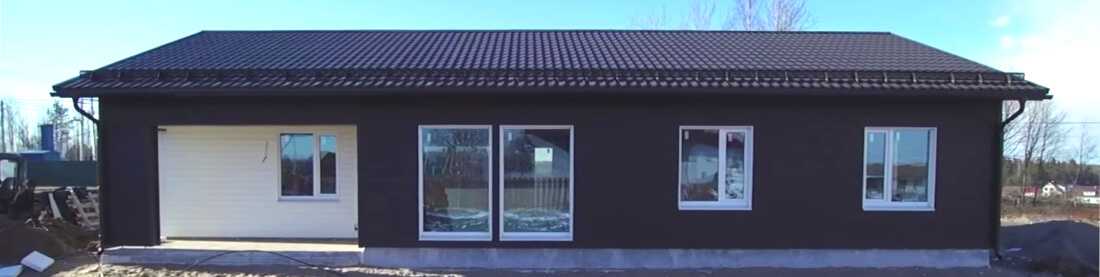

Одноэтажные

Проекты канадских одноэтажных домов прекрасно вписались в холодную действительность нашей страны. В государстве, где на значительной территории не меньше 6 месяцев длится суровая зима, а в остальное время происходит внезапная смена погодных условий, знают цену теплу и уюту дома.

Получившие изначально распространение в своей стране, дома по канадской технологии постепенно распространились по всем холодным государствам мира. На каждом новом месте подобный дом сооружается быстро и, по сути дела, дешевле капитальных домов из кирпича либо бревен.

Если вы имеете земельный участок, нет больших средств на строительство, но имеется потребность в доме с постоянным проживанием, тогда над канадской технологией строительства одноэтажных жилых сооружений следует всерьез подумать. Ее основой является каркас, покрытый многослойными панелями. Собственно панели гарантируют тепловую защиту, влагоизоляцию и звукоизоляцию. Поставляется данная постройка в собранном виде, наподобие конструктора. Предварительная подготовка деталей делает процесс строительства простым и быстрым, с использованием минимального количества строительной техники.

Типовые каркасные дома экономичнее благодаря следующим моментам.

• Продуманной конструкции. В серийном производстве используются решения, прошедшие проверку временем и пережившие не одно усовершенствование и оптимизацию. В них рассчитано все: от раскроя стройматериалов до практичности сборки. В то же время каждая специализирующаяся компания располагает собственной линейкой готовых одноэтажных проектов, из которых клиент имеет возможность подобрать приглянувшийся.
• Отсутствие расходов и времени на работы по проектированию. Разработка проектной документации (в том числе и для одноэтажного исполнения) — это работа профессионала высокого уровня, поскольку речь идет о безопасности будущих жильцов, и не все строительные компании имеют возможность позволить себе в штате конструктора. Дополнительно требуется перерабатывать прокладку электрической проводки и коммуникаций.
• Серийность изготовления. Массовые товары постоянно существенно дешевле единичных.
• Меньшее время возведения. Каждый день бригады строителей делает дороже всю работу.

Хороший исполнитель представит проект и обеспечит уровень работ не ниже, чем на канадских просторах. Сделать выбор проекта канадского одноэтажного дома из ряда подобных сложно. Зачастую различия незначительны, а с заказом необходимо определяться. В чем главные различия? Первое, в распланировке: площадь помещений, наличие комнаты для гостей, количество спальных комнат и так далее. Второе, в размерах всего строения — зависимость стоимости возведения дома здесь прямо пропорциональная. Третье, различными способами используется место под крышей — при желании выйдет еще пол-этажа. Четвертое, нередко встречаются внешние компоненты, типа открытой веранды либо большого крыльца.

Стоит сознавать, что достоинство дома по экопан-технологии не в архитектуре, а в технических и конструкторских решениях, выраженных в реальной форме. Следовательно, хорошо проявивший себя застройщик обладает несравнимым преимуществом над конкурентами, как бы ни были красивы образцы одноэтажных канадских домов, предлагаемые ими.

Двухэтажные

Проекты 2-этажных домов в большинстве располагают большей площадью в сравнении с одноэтажными, что предоставляет больше свободы в разграничении внутреннего пространства дома на несколько функциональных зон. Двухэтажные дома на фоне плотной городской застройки и дефицита зон под застраивание особенно предпочтительны в сравнении с одноэтажными домами либо домами с мансардным этажом, поскольку дают возможность экономить пространство дома.

Дополнительным плюсом проекта 2-этажного коттеджа (проекта дома в 2 уровнях) является возможность монтажа окон с лучшим обзором и большего размера, возможность использовать чердак. 2-этажные дома могут быть с верандой, террасой, гаражом, возведенными из бруса, кирпича, пеноблоков, а также быть кирпичными, каркасными, деревянными – площадью до 100 кв. м, от 100 до 150 м2 более 200 м2 и так далее.

Разновидности комплектов каркасных домов

В Америке дома по каркасной технологии возводят целыми поселками. Закупают землю, проводят коммнуникации, завозят домокомплекты, иногда детали будущих домов изготавливают прямо на месте застройки. После сборки каркасные дома массово выставляются на продажу. Американцы чаще покупают уже готовые дома, чем заказывают их строительство.

В Европе ситуация касаемо возведения каркасных домов немного иная – здесь популярнее «самострой», но не стихийный, как в России, а планомерный, с привлечением профессиональных дизайнеров, проектировщиков и специалистов других, необходимых в строительстве направлений. В Европе чаще всего готовые панели для каркасного дома привозят на место строительства, а затем собирают.

Фото проекта скандинавского дома, построенный по норвежскому проектуИсточник makemone.ru

В России традиции частного строительства несколько иные. У нас часто сами владельцы берут на себя задачи по проектированию и выбору дизайна. Это неправильно, за исключением, если только вы не имеете архитектурного и дизайнерского образования

Понятно, что каждому человеку хочется построить дом таким, каким он его видит, но без профильных знаний практически невозможно хотя бы «увязать» между собой помещения из разных стройматериалов Квалифицированные же специалисты знают все подобные нюансы, плюс, обязательно примут во внимание все ваши пожелания и идеи касаемо проектирования, возведения и оформления каркасного дома по скандинавской технологии

Скандинавский дом с мансардойИсточник pinterest.com

Четкой грани между подходами к производству каркасов нет, но условно их можно разделить на четыре группы:

• состоящие из предварительно заготовленных деталей, которые в дальнейшем просто собираются на стройплощадке;
• состоящие из деталей минимальной готовности (без отделки);
• состоящие из модулей с частичной отделкой, которые устанавливаются на готовый фундамент;
• состоящие из полностью завершённых блоков.

Таким образом, на строительную площадку привозятся либо готовые блоки, которые просто собираются вместе, либо отдельные детали. В дальнейшем специалисты занимаются сборкой.

Так выглядит начальная стадия строительства скандинавского домикаИсточник bruskar.ru

Чем выше степень готовности деталей каркасного дома, тем быстрее осуществляется строительство непосредственно на месте. Однако готовые блоки намного сложнее транспортировать, и потребуется использовать тяжёлую технику для сборки. Поэтому чаще всего используются модули минимальной готовности, из которых собирается каркас, а после этого специалисты занимаются отделкой.
