Энергоснабжение

Электроснабжение в послеаварийном режиме

Для того чтобы правильно решать вопросы резервирования, нужно установить режимы и ситуации, которые возникают при авариях и в послеаварийный период. Сам аварийный режим представляет собой кратковременную ситуацию переходного характера, возникающую при нарушении нормальной работы электроснабжения или отдельных участков и звеньев системы. Аварийный период продолжается до того момента, пока не будет отключен поврежденный элемент или целое звено.

Аварийный режим продолжается в соответствии с периодом, в течение которого действует релейная защита, автоматика и телеуправление. После этого наступает так называемый послеаварийный режим, после того как будут отключены все поврежденные элементы. Его продолжительность значительно больше, чем у аварийного режима. Данный период растягивается до полного восстановления нормальной работы всей системы электроснабжения.

Следовательно, данная система должна быть построена так, чтобы при наступлении послеаварийного режима основные производственные мощности предприятия могли нормально функционировать после выполнения всех действий по переключениям и переподключениям. Энергоснабжение налаживается с использованием всех резервных и дополнительных источников питания, даже тех, которые совершенно нерентабельны в нормальных условиях эксплуатации.

Послеаварийный режим допускает частичное ограничение подаваемых мощностей и перерывы в подаче питания на короткое время для всех потребителей третьей категории, и выборочно – для второй категории. Кроме того, допускаются отклонения от нормальных уровней напряжения и частоты в рамках допустимых пределов.

При невозможности полного сохранения в рабочем состоянии всех основных производственных мощностей, необходимо обеспечить сокращенный рабочий режим предприятия, во время которого поддерживается состояние горячего резерва. В этом случае после полного восстановления штатного энергоснабжения, предприятие сможет быстро возобновить свою производственную деятельность в соответствии с заданной программой.

Энергоснабжение это…

Без электричества невозможно представить жизнь человека во всех сферах деятельности. Производство и распределение электроэнергии происходит по разным схемам и основная цель заключается в создании бесперебойной и качественной системы электрического снабжения (энергоснабжения).

Сюда входят:

Источниками электроэнергии могут быть электростанции атомные, тепловые и гидравлические, батареи солнечного типа и ветрогенераторы. Передача электроэнергии может осуществляться по линии воздушного или кабельного типа. Преобразование электроэнергии в необходимый вид осуществляют с помощью разных устройств – преобразователей частоты, выпрямителей,  трансформаторов, конверторов.

Распределение электроэнергии выполняется с помощью распределительных устройств (открытого или закрытого типа). Все это должно быть защищено от перенапряжения, в случаях возникновения короткого замыкания, грозового разряда и др. негативных воздействий.

Энергоснабжение должно быть управляемым

Выполняется это требование построением специальных систем — диспетчерской связи, контроля и управления энергией в автоматизированном режиме, коммерческого учёта энергии тоже в автоматизированном режиме. Кроме того, электроснабжение должно эксплуатироваться с соблюдением требований нормативно-технической документации, специально разработанной для конкретной системы, а также обеспечивать собственные нужды и гарантированное электроснабжение для ответственных потребителей.

Классификация систем электроснабжения

Все системы энергоснабжения классифицируют по следующим признакам:

  • выполняемым функциям (системообразующие, питающие, распределительные);
  • надежности (I, II, III и смешанного типа);
  • назначению (дежурного, автономного, аварийного, резервного);
  • конфигурации (централизованные и децентрализованные, а также сочетание этих 2 типов);
  • типу источников электроэнергии (атомные, тепловые, гидравлические станции и т.п.);
  • роду тока (постоянного, переменного);
  • напряжению питания (сверхвысокого более 330 кВ, высокого 3 ÷ 220 кВ, низкого менее 1 кВ);
  • частоте (50, 60, 400 Гц и др.);
  • режиму нейтрали (компенсированной, глухозаземленной, изолированной);
  • числу фаз (1-, 2-, 3- и многофазные);

Специфика и различия в схемах электроснабжения зависят от климатических условий местности,  количества размещенных объектов и их энергопотребления, требований, предъявляемых к конкретно создаваемой системе.

С точки зрения надежности сети делят на замкнутые, разомкнутые и кольцевые. В первом случае электроснабжение потребителей  осуществляется с двух и более сторон. Это позволяет при отключении одной линий сети не прекращать питание остальных потребителей.

У сетей разомкнутого типа такая возможность отсутствует – питание объекта электроэнергией прекращается. Кольцевые сети разновидность замкнутых электросетей. Источниками питания для них служит электростанции или шины подстанций, которые связаны с электростанцией. Жилые, общественные, производственные и другие здания и объекты должны соответствовать степени надежности указанной в проектной документации. Для этого перед началом проектирования устанавливают категорию надежности объекта.

Приемники, обеспечивающие электроснабжение промышленных объектов

Так как электросети и подстанции являются элементами общей структуры предприятия, они должны координироваться с технологическими, строительными частями, а также с планом здания. К примеру, высокие требования к надежному и качественному электроснабжению предъявляются крупными предприятиями цветной и черной металлургии. Они отличаются высокими значениями суммарных установленных мощностей электрических приемников, которые могут достигать 1700-2000 МВт.

Электроприемники можно разделить на 3 категории:

1. Электроприемники, которые вследствие перерывов в электроснабжении могут проявить опасность для людей, нанести ущерб оборудованию, продукции и т. д. Такие приемники должны питаться от двух отдельных источников. Перерыв электроснабжения возможен только на период автоматического включения резерва. Примеры: котельные производственного пара, доменные цехи, приводы вагранок, ответственные насосные, разливочные краны и др.

2. Электроприемники, перерыв в работе которых связан с недоотпуском продукции, простоем рабочих, механизмов, транспорта. Допустимы перерывы питания на время, которое необходимо для ручного включения резерва.

3. Прочие электроприемники, которым позволен перерыв электроснабжения на время ремонта (не более одних суток). Например, вспомогательные цеха, неответственные склады, цеха несерийного производства и др.

Для того чтобы правильно решать вопросы надежности, нужно точно установить режимы, которые возникают при аварии и после нее. Аварийный режим – временный режим, возникающий из-за нарушения приемлемой работы системы электроснабжения или ее отдельных элементов. Послеаварийный режим – режим после ликвидации аварии, который длится до полного восстановления нормальной работы.

Очевидно, что система электроснабжения должна строиться так, чтобы при послеаварийном режиме она смогла обеспечить функционирование главных производств промышленного предприятия (после необходимых пересоединений). При послеаварийном режиме допускаются перебои в подаче электроэнергии приемниками третьей и отчасти второй категорий на небольшое время.

Особенности электроснабжения частного дома

К частному дому предъявляются особые правила электроснабжения. Это связано с наличием подсобных помещений, уличного освещения, другими факторами. Выделяется несколько компонентов сети индивидуального жилого помещения.

Ввод в дом.

За подключение жилища к электричеству отвечает предприятие энергосбыта. Оформляется проект электроснабжения, разрабатываются технические условия.

Подземный вариант дороже, сложнее. Выкапывается траншея 70-100 см в глубину для прокладки кабеля. Деревья располагаются к нему не ближе 2 м, кустарники – не ближе 0, 75 м. Провод под зданием тянуть запрещено.

Воздушный вариант при использовании СИП легче проверяется на хищения. Способ прост в монтаже и обслуживании. Для обычного ввода, как правило, используется вариант проводов сечением в 16 мм 2.

Используемые параметры на стадии ввода в дом.

Параметр Норма
Расстояние от столба до дома Не более 25м, при большем расстоянии устанавливается ещё один столб
Высота креплений к дому Не менее 2, 75 м
Удалённость провода от козырька на крыше Не менее 20 см
Расстояние от СИП до глухих стен сооружений Не меньше 20 см
Расстояние от СИП до террас, балконов, оконных проёмов Не менее 100 см

Предусматривается исключение соприкосновений провода с элементами из металла. Рассчитывается возможность колебания провода.

Установка счётчика.

Практикуется она на фасаде здания. Это способствует выполнению подключения до щитка удобным кабелем. Через наружную стену протягивание провода выполняется в металлической трубе, исключающей накопление влаги. Счётчик должен соответствовать ТУ. В жилом секторе рабочий ток не ниже 30 А. Показатели рабочего тока, количество фаз, остальные параметры устанавливаются в индивидуальном порядке.

Щит распределительный.

Щит называют сердцем домашней электрической сети жилого дома. Щиток закрывается на ключ, если в нём устанавливается счётчик. Для снятия показаний предусматривается стекло.

Предъявляемые требования:

  1. Место для распределительного щитка (встроенного либо навесного) должно быть удобным, сухим, не подверженным затоплению.
  2. Располагаться щит должен не ближе, чем в 1 метре от труб газовых, водопроводных (ПУЭ – 7.1.28).
  3. Без гидроизоляции запрещено располагать щиток над баней, санузлом, кухней (ПУЭ – 7.1.29).
  4. Для горючих стен щиты изготавливаются несгораемые.
  5. Отдельные распределительные устройства могут быть установлены в гаражах, хозяйственных помещениях, мастерских и для уличного освещения (ПУЭ — 7.1.22).

От распределительного щита электричество передаётся потребителям по электропроводке.

Конструктивные элементы ВРУ:

  • трёхфазные либо однофазные провода;
  • контакты для подключения кабелей;
  • рубильник (автоматический выключатель);
  • защитная автоматика (УЗО);
  • заземление с нулевым проводом.

Через щит проходит кабель ввода, электричество подключается к дому.

Разводка по дому.

Разводка осуществляется до отделочных работ. Основные правила:

  1. Проводка по стенам (внутри и снаружи) прокладывается вертикально или горизонтально, не соприкасаясь с металлическими конструкциями.
  2. Выключатели устанавливаются в 60-140 см от пола. При открывании дверь не мешает доступу к ним. Провод прокладывается сверху вниз.
  3. Расстояние от пола до розеток – 50-80 см. Провод протягивается снизу вверх. На 6 м 2 рекомендуется одна розетка, не считая кухни. Не предусматриваются розетки в туалете. От приборов отопления, плит газовых, электрических розетки отстоят не менее чем на 50 см.
  4. Для соединений проводов предусматриваются распределительные провода и тщательная изоляция.

В некоторых случаях провода укладываются под пол или под плиты перекрытия.

На монтажной схеме дома указывается расположение электропроводов, монтажных узлов, разъёмов электропитания. Энергоёмкими считаются кухня, ванная, достаточно ёмкими – гостиная, мастерская. К экономным помещениям относят детские, спальные, санузлы, подсобные комнаты.

Разводка вне помещения.

За пределами зданий проводка монтируется линией кабельной либо воздушной. Отдельная секция для этого определяется в щите. На садовых участках чаще практикуется разводка под землёй.

При разводке по фасаду исключается вероятность скапливания влаги (даже от росы). С этой целью на уровне земли оборудуется дренажная система.

После завершения разводки проводятся пусконаладочные работы, проверка изоляции кабелей.

Электроустановки до 1000 В

Данный тип электроустановок эксплуатируется при напряжении 380/220В. Они обеспечивают питанием силовые и осветительные электроприемники через общие трансформаторы, но отдельные сети. На предприятиях, где проводится расширение или реконструкция очень редко используется напряжение 220/127В, хотя здесь и есть электроустановки, рассчитанные на такое напряжение.

Более низкое напряжение в 36 В применяется для освещения помещений с повышенной опасностью, где невозможно использование стационарного освещения и переносных ламп. В особенно неблагоприятных условиях для питания источников освещения требуется напряжение не более 12 вольт. Напряжение 660 вольт используется очень редко, в основном при большой удельной плотности нагрузок и высокой концентрации мощностей.

Электроснабжение предприятий

Категории электроснабжения

Экономия электроэнергии на предприятии

Электроснабжение многоквартирного дома

Релейная защита и автоматика систем электроснабжения

Резервное электроснабжение

Проектирование электроснабжения промышленного предприятия

Разработка проекта начинается после предоставления технических условий, обеспечивающих правильное подключение электроснабжения к объекту. Точный расчет сроков и стоимости работ требует наличия тех. условий, оговаривающих порядок подключения к сети. При проектировании учитывается соответствие между напряжением линии и сечением проводников. Для снабжения электроэнергией объектов промышленного назначения применяются, обычно, алюминиевые провода для подземной или надземной прокладки. Трасса прокладывается при обязательном согласовании работ с административными органами и собственниками задействованных земельных участков.

Проект электрификации загородного дома. Трехфазная или однофазная сеть?

Конечно, прежде чем чертить какие-либо схемы и идти оформлять подключение, нужно будет определиться с разновидностью электроснабжения, его источником.

В частных домах, как и в городских квартирах, может использоваться трехфазная или однофазная сеть. У той и другой разновидности имеются как свои недостатки, так и достоинства. Изначально любая промышленная сеть имеет три фазы. В многоэтажках они обычно распределяются по квартирам. При этом из-за различия в количестве используемых электроприборов нагрузка на фазовые провода часто бывает разной. В результате иногда выгорает нулевой провод. В частном доме подобных проблем обычно не возникает, поскольку хозяин один, а следовательно, контролировать нагрузку при распределении фаз гораздо проще. Однако при неправильном использовании сети разного рода проблемы — вплоть до выхода из строя электроприборов — могут возникнуть и в этом случае. Для предотвращения подобных неприятностей следует использовать стабилизатор, стоит который очень недешево. Помимо этого придется закупать оборудование и элементы, предназначенные именно для трехфазной линии. Что также влетит в копеечку. Поэтому использоваться трехфазная схема электроснабжения частного дома должна тогда, когда в этом действительно существует необходимость. То есть в том случае, если предполагается установка очень мощных приборов или оборудования – станков, электроплит и т. д.

Преимуществом однофазных сетей является относительная дешевизна и простота в использовании. Недостатком же – не слишком высокая мощность. Такую сеть целесообразнее монтировать в небольших жилых или дачных домиках.

Особенности электроснабжения многоквартирного дома

М¾Ã½ÃÂðö ÃÂûõúÃÂÃÂþÿÃÂþòþôúø úòðÃÂÃÂøÃÂàøüõõàÃÂÃÂô þÃÂþñõýýþÃÂÃÂõù ò þÃÂûøÃÂøõ þàÃÂðÃÂÃÂýþóþ ôþüð. ÃÂðôÃÂöýþÃÂÃÂàÃÂûõúÃÂÃÂþÃÂýðñöõýøàüýþóþúòðÃÂÃÂøÃÂýþóþ ÿþüõÃÂõýøàþñõÃÂÿõÃÂøòðõÃÂÃÂàÿþ ÃÂÃÂÃÂü úðÃÂõóþÃÂøÃÂü:

  1. ÃÂðÿøÃÂúð ÃÂûõúÃÂÃÂþÃÂýõÃÂóøõù þÃÂÃÂÃÂõÃÂÃÂòûÃÂõÃÂÃÂàôòÃÂüàúðñõûÃÂüø. ÃÂÃÂø ýõøÃÂÿÃÂðòýþÃÂÃÂø þôýþóþ ÃÂÃÂðýÃÂÃÂþÃÂüðÃÂþÃÂð ÃÂÃÂà þñõÃÂÿõÃÂøòðõàýðóÃÂÃÂ÷úø ôþüð ò ÃÂõûþü ÿþÃÂÃÂõôÃÂÃÂòþü ÃÂðñþÃÂþÃÂÿþÃÂþñýþóþ òÃÂþÃÂþóþ úðñõûÃÂ. ÃÂÃÂø ÿõÃÂòþù úðÃÂõóþÃÂøø ðúÃÂøòýàÃÂõ÷õÃÂòýÃÂõ øÃÂÃÂþÃÂýøúø: ÃÂûõúÃÂÃÂþÃÂÃÂðýÃÂøø üõÃÂÃÂýþóþ ÷ýðÃÂõýøÃÂ, ñðÃÂðÃÂõø ðúúÃÂüÃÂûÃÂÃÂþÃÂð. âðúøü ÃÂÿþÃÂþñþü ÃÂýðñöðÃÂÃÂÃÂàüýþóþúòðÃÂÃÂøÃÂýÃÂõ ôþüð, þñÃÂõÃÂÃÂòõýýÃÂõ ÷ôðýøààñþûõõ 2000 ÃÂðñþÃÂðÃÂÃÂøüø ûÃÂôÃÂüø, ñþûÃÂýøÃÂàø ÃÂ.ô.
  2. ÃÂøÃÂðýøõ öøûþóþ ÿþüõÃÂõýøààÿþüþÃÂÃÂà2 úðñõûõù, 2 ÃÂÃÂðýÃÂÃÂþÃÂüðÃÂþÃÂþò ôûàÃÂÃÂÃÂðÃÂþòúø ýð ÃÂûÃÂÃÂðù ýõøÃÂÿÃÂðòýþÃÂÃÂø. íûõúÃÂÃÂþÃÂýðñöõýøõ ÿÃÂõÃÂÃÂòðõÃÂÃÂàûøÃÂàôûàÿþôúûÃÂÃÂõýøàú úðñõûàýðóÃÂÃÂ÷þú ÿþûýþóþ þñÃÂÃÂüð. âðúøü ÃÂÿþÃÂþñþü ÃÂýðñöðÃÂÃÂÃÂàôþüð ñþûõõ 5 ÃÂÃÂðöõù ø 8 úòðÃÂÃÂøÃÂ.
  3. ÃÂðøñþûõõ ÿÃÂþÃÂÃÂðàúðÃÂõóþÃÂøÃÂ. ÃÂøÃÂðýøõ þñõÃÂÿõÃÂøòðõÃÂÃÂàþàÿþôÃÂÃÂðýÃÂøø, ÃÂûõúÃÂÃÂþúðñõûàþôøý. ÃÂòðÃÂøø ÃÂÃÂÃÂÃÂðýÃÂÃÂÃÂÃÂàò ÃÂõÃÂõýøõ ÃÂÃÂÃÂþú. âðúøü ÃÂÿþÃÂþñþü ÃÂýðñöðÃÂÃÂÃÂàôþüð ôþ 5 ÃÂÃÂðöõù, ôþ 9 úòðÃÂÃÂøÃÂ, ÃÂðôþòþôÃÂõÃÂúøõ öøûÃÂõ ÿþüõÃÂõýøÃÂ.

Понятие сети электроснабжения

Сети электроснабжения – это особые инженерные системы, включающие в себя комплекс различного оборудования, предназначенного для передачи электроэнергии потребителям.

Важнейшими элементами любой системы электроснабжения считаются линии электропередач, а также набор распределительных устройств и электрические подстанции, относящие к хозяйству эксплуатирующей компании. В определенных ситуациях, и источники электрического снабжения, и потребители электрической энергии считаются элементами сетей электроснабжения. Обычно сеть разделяется на определенные участки, для которых характерны различные номиналы напряжения.

Электроснабжение промышленных предприятий и установок в неблагоприятных климатических условиях

Большинство предприятий имеют загрязненные области, которые возникают из-за образования вредных веществ. Они отрицательно влияют на токоведущие элементы электрических установок. Источники загрязнения – химические, ферросплавные производства, а также производства стали, магния и др. Такие загрязнения имеют пять степеней (первая степень – самая мощная).

Для загрязненных областей устанавливаются специальные нормативы для определения типа изоляции, подстанций, линий электропередач. Также рассчитываются минимальные промежутки от источников загрязнения. Расстояние зависит от класса производства. К примеру, для пятой степени – от пятидесяти метров, для первой – до 1500 метров.

Проблема загрязнения требует особого внимания и принятия необходимых мер.

Энергоснабжение и потребляемая мощность

Энергоснабжение предприятий во многом зависит от потребляемой мощности. В связи с этим все предприятия могут быть крупными, средними и малыми.

Значения номинальных напряжений, принятых в ГОСТ для разных сетей, будут следующими:

  • До 1000 вольт – 36, 220/127, 380/220, 660/380В.
  • Свыше 1000 вольт – 3, 6, 10, 20, 35, 110, 150, 220, 330, 500 и 750 кВ.

Напряжение, наиболее оптимальное для конкретного предприятия, зависит от ряда факторов. Среди них наиболее важными считаются потребляемая мощность, удаленность предприятия от источника питания, а также значение питающего напряжения. Как правило, промышленные предприятия получают напряжение в пределах 6-220 кВ. К предприятиям с высокой энергетической емкостью подводятся напряжения, величиной 330, а в некоторых случаях и 500 кВ.

На средних предприятиях используется напряжение величиной 35 кВ, подводимое на территорию в виде глубокого магистрального ввода. Сюда же в сеть подключаются трансформаторы 35/0,4 кВ, без промежуточного напряжения 6-10 киловольт. Внутри цехов применяется напряжение 20 кВ, подводимое с помощью недорогой аппаратуры и кабелей. Использование такого напряжения позволяет снизить годовые расходы и снизить потери электроэнергии в сетях, трансформаторах и прочем оборудовании. Тем не менее, 20 кВ не является единым напряжением на предприятиях, поскольку оно не обеспечивает всех потребностей на первых ступенях электроснабжения.

Структура электрической сети

Сеть может обладать сложной структурой, которая обусловлена территориальным расположением источников, потребителей, требованиями надежности и иными соображениями. Для соединения подстанций в сети существуют линии электропередач, которые могут быть двойными (двухцепными) и одинарными. Они также могут иметь отпайки (ответвления). Как правило, к подстанциям подходит несколько линий. В самих подстанциях осуществляется преобразование напряжения, а также распределение потоков электрической энергии среди подходящих линий. Чтобы соединять линии с оборудованием внутри подстанций применяют различные типы электрических коммутаторов. Структура электросети при помощи переключения коммутаторов может динамически меняться.

Чтобы наглядно представлять структуру сети применяют специальное начертание схемы электрических цепей. На этих схемах отображают линии, системы шин и секции, трансформаторы, коммутаторы, устройства защиты.

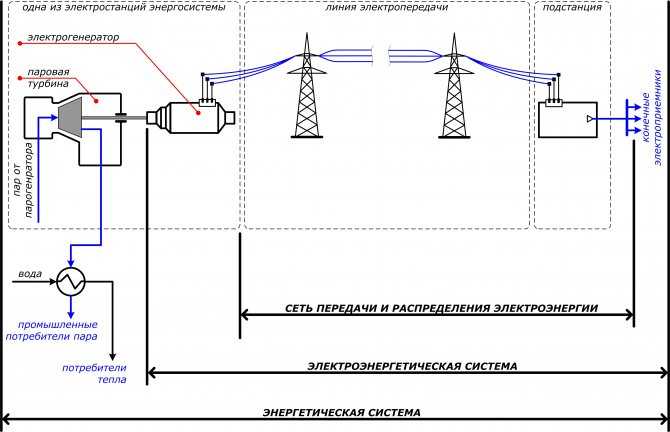

Состав и особенности электрической системы

Определение 1 Электрическая система — это часть энергетической системы, которая состоит из электрических установок и сетей, связанных общностью режима функционирования и непрерывностью распределения и производства электроэнергии.

Элементами электрической системы являются электрические сети, генераторы, приемники электроэнергии, распределительные устройства, мастерские, производственные предприятия, лаборатории, а также подъемно-транспортные средства, которые используются для работ, связанных с эксплуатацией элементов системы. Электрическая система является сложным объектом. Эти сложности обусловлены следующими аспектами:

  1. Существенный объем работ, связанных с ремонтно-эксплуатационным обслуживанием большого количества оборудования.
  2. Зависимость режимов работы системы и ее составляющих от случайных факторов, к которым относятся режим работы энергетической системы, потребители и погодные условия.
  3. Значительная удаленность объектов электрической системы друг от друга.
  4. Большое разнообразие функциональных устройств и систем, осуществляющих производство электрической энергии; регулирование, управление и контроль, а, следовательно, существование необходимости их постоянного и четкого взаимодействия.
  5. Относительно быстрое протекание процессов, которые связаны с отказом различных составляющих одной технологической цепочки.
  6. Высокая степень опасности электрического тока для сотрудников и окружающей среды.
  7. Постоянное совпадение по времени процессов передачи, выработки и потребления электрической энергии.
  8. Непрерывность процесса выработки, передачи потребления электроэнергии, а, следовательно, необходимость непрерывного контроля данного процесса.

Готовые работы на аналогичную тему

  • Курсовая работа Электрические системы и сети 440 руб.
  • Реферат Электрические системы и сети 240 руб.
  • Контрольная работа Электрические системы и сети 240 руб.

Получить выполненную работу или консультацию специалиста по вашему учебному проекту Узнать стоимость

Проектирование систем электроснабжения

Создание проекта СЭ означает разработку документации, на основе которой исполнители будут на практике реализовывать инфраструктурный объект, обеспечивающий энергетическое обслуживание потребителей. Сама документация может быть представлена в виде схем, описаний, графиков, таблиц и чертежей. Как правило, проектирование подразумевает изначальную разбивку всего комплекса на несколько подсистем. Благодаря такому подходу система электроснабжения оптимизируется в соответствии с конкретными требованиями для каждого участка инфраструктуры.

Независимо от иерархии систем, основой для проектирования выступают электроустановки. Специалист оценивает и формирует наиболее выгодные связи между электроустановками, трансформаторными подстанциями, потребителями и промежуточными электротехническими устройствами, формирующими сеть до 1 кВ или более 1 кВ. Понятие выгоды в данном случае многогранно.

Согласно требованиям нормативных актов, проектирование систем электроснабжения должно ориентироваться на оптимизацию финансовых ресурсов, надежность, безопасность, гибкость в эксплуатации и возможность дальнейшего расширения системы. Тем не менее за основу разработки технической части группа проектировщиков берет конкретные значения и параметры, отражающие требования потребителя электроэнергии. На основе расчетов системы уже конструкторы подбирают оптимальные решения для физической реализации проекта – составляются схемы, в которых указываются станции, узлы, детали и элементы систем и подсистем.

Групповые сети: схема электропроводки

Электрическая проводка в квартире разбита на отдельные группы, в соответствии со своим предназначением. Для отображения групповых цепей используется однолинейная расчетная схема. Таким образом, электропроводке оборудования соответствуют группы розеток, схема освещения представлена светильниками, выключателями и местами их соединений. Отдельно наносятся приборы с более высокой мощностью.

Далее на схеме отображаются распределительные коробки и линии прокладки кабелей. Каждая трасса отдельно маркируется по принадлежности к той или иной группе. Здесь же наносится и маркировка кабелей, указывается способ прокладки проводников.

Если квалифицированные электрики нашей организации полностью сделают проект электроснабжения квартиры, цена его полностью окупится в процессе эксплуатации за счет надежной и безопасной работы всех элементов данной системы.

Наш тел: +7 (909) 926-36-83

Однолинейная схема электроснабжения дома

Проект электрики дома — типовые проекты электроснабжения частного дома

Электроснабжение многоквартирного дома

Проект электроснабжения частного дома

Схема электроснабжения частного дома 380В 15 кВт

Ремонт электрики в квартире

Виды внешних электросетей

С точки зрения проектирования можно выделить следующие группы внешних сетей электроснабжения:

  • Муниципальные (электроснабжение города и крупных административных центров);
  • Для промышленных предприятий;
  • Поселковые и районные (в том числе и электросети для садовых товариществ);
  • Придомовые.

В первом и втором случае (муниципальные и производственные) внешняя электросеть разрабатывается от точки подключения к магистральной линии сверхвысокого напряжения. То есть, в проект включаются расчёты для подстанций нескольких типов:

  • УРП (узловая распределительная подстанция) или ГПП (главная понизительная подстанция) или ПГВ (подстанция глубокого ввода);
  • ТП или КТП, представляющие из себя понижающие трансформаторы 10/0.4 или 6/0.4, устанавливаемые в районных распределительных сетях.

При разработке поселковых и районных подсетей, техническое задание формируется для участка от ближайшей ГПП до точек подключения конечных потребителей.

Проектирование придомовых наружных сетей, выполняется, как правило, как часть электропроекта для внутренней сети, но в некоторых случаях требует и отдельного проектирования. Наиболее наглядный пример проекта с такими особенностями – внутренняя сеть небольших ЖСК, на придомовой территории которых построены подземные паркинги, автономные котельные и другие электрифицируемые объекты инфраструктуры.

Существует ещё один важный фактор, существенно влияющий на сложность разработки наружного электроснабжения – это конструктивный тип распределительной сети (воздушная или подземный кабель). При использовании кабельной передачи, проект необходимо согласовывать с городскими службами, ответственными за другие подземные коммуникации.

Виды систем и устройств

Системы автономного электроснабжения различаются по источникам энергии, которые посредством определенных технических устройств, преобразуются в электрическую энергию.

Видов таких систем всего три:

1.Дизель генераторы (бензиновые установки) – источником энергии служит жидкое топливо, при сжигании которого дизельный двигатель (двигатель внутреннего сгорания), приводит во вращательное движение генератор, вырабатывающих электрический ток.

Специфическими достоинствами именно этого вида установок являются:

Способность работать вне зависимости от природных явлений, времени года и географического места расположения.

Мобильность устройств, позволяющая быстро запустить оборудование, вне зависимости от места его расположения.

Компактные размеры, которые определяет лишь мощность установки.

Отсутствует необходимость в монтаже дополнительных устройств, обеспечивающих производство электрической энергии.

Недостатками таких установок, являются:

Режим работы зависит от наличия запаса топлива.

Работа осуществляется под контролем обслуживающего персонала или непосредственно самого пользователя данной системы.

Стоимость топлива достаточно высока, что определяет большие финансовые затраты, связанные с эксплуатацией.

Являются экологически не безопасными устройствами, при работе которых выделяются выхлопные газы и свойственные им вредные вещества.

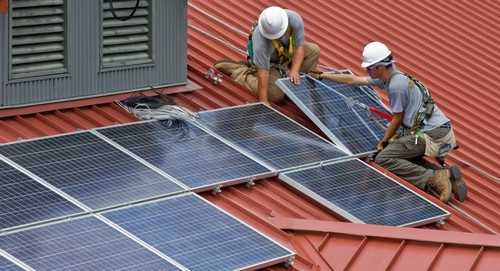

2.Солнечная электростанция – источником энергии служит энергия солнца, под воздействием которой, внутри фотоэлементов, из которых собираются солнечные батареи (основной элемент установок подобного вида), происходит образование электрического тока. Принцип действия основан на свойствах полупроводников создавать разность потенциалов внутри фотоэлемента, обусловленной «p-n» проводимостью подобных материалов.

К достоинствам данного вида систем автономного электроснабжения относятся:

Отсутствие необходимости в запасах топлива.

Способность работать в автоматическом режиме.

Отсутствие затрат на производство электрической энергии.

Экологически чистый источник энергии.

Недостатками являются:

Высокая стоимость комплекта оборудования.

Цикличность работы, обусловленная наличием солнечного света.

Зависимость от погодных условий, времени года и солнечной активности в месте расположения системы.

3.Ветровой генератор – источником энергии служит энергия ветра, под воздействием которого происходит вращение лопастей установки, которое предается на генератор, вырабатывающий электрический ток.

Достоинства и недостатки систем автономного электроснабжения, основанных на ветровых генераторах, аналогичны приведенным выше для солнечных электростанций, за исключением того, что их работа зависит не от солнечной активности, а от наличия движения воздушных масс в месте расположения оборудования.
