Сэндвич-панели: внешний вид и назначение

Свое название материал получил благодаря схожести с трехслойным бутербродом, роль хлеба в котором играют две облицовочных поверхности, а роль начинки — слой теплоизоляции. Самой известной разновидностью материала считается СИП-панель (структурно- изолированная панель). Панели нашли применение:

В жилищном строительстве. Служат основой быстровозводимых каркасных строений.
В коммерческом строительстве. Для возведения промышленных и крупных общественных сооружений, торгово-складских посещений, залов и автомоек выбирают панели с металлической облицовкой.

Этот бескаркасный строительный материал, отвечающий всем производственным нормам, служит основой для домов, известных под названиями: модульные, панельные, каркасные, каркасно-панельные. По функциональности панели делятся на стеновые и кровельные.

Монтаж кровельных сэндвич-панелейИсточник proroofer.ru

Стеновые

Панели используются для возведения стен, межэтажных перекрытий и несущих перегородок, а также как отделочный материал. По типу внешнего профиля они бывают гладкие и профилированные. Последние делятся на простые и декоративные (с эффектом сайдинга или бревенчатой структуры).

Материал применим для утепления и реконструкции старых зданий. Ключевыми свойствами, определяющими качество панелей, являются прочностные и теплотехнические параметры, а также пределы огнестойкости.

Кровельные

Материал широко используется при монтаже не только скатных крыш, но и других типов кровельных конструкций с углом более 5°. Кровельные сэндвич-панели обладают металлической облицовкой и волнообразным профилем, повышающими жесткость изделий. Профилирование может быть двухсторонним или лицевым. Дополнительные требования, предъявляемые к кровельным панелям — долговечность и высокая несущая способность.

Фасадная облицовка сэндвич-панелямиИсточник parki48.ru

Декоративные (отделочные)

Сэндвич-панели для дома повсеместно применяются при облицовке фасадных частей домов, отделки оконных и дверных проемов (фасонные элементы)

Они имеют прекрасный внешний вид, надежно изолируют здание от влаги (что особенно важно при устройстве вентилируемых фасадов) и устойчивы к УФ-излучению. Декоративные панели изготавливаются из:

Древесины. Применяются для наружных и внутренних отделочных работ.
Пластика. Практичный бюджетный вариант.
Металла. Могут использоваться для отделки лоджий и балконов, при реставрации и ремонте.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли. Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров

Это может быть:

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.
Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.
FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

минеральная вата (каменная или стеклянная);
пенополиуретан (пенопласт или ППС);
пенополистирол (ППУ или PUR);
пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Виды утеплителей в панелях типа «сэндвич»

Слой термоизоляции в сэндвич-панелях производится из таких материалов, как минеральная (базальтовая) вата, полипропилен, стекловолокно, пенополистирол, пенополиуретан. Кратко опишем преимущества каждого утеплителя.

Минвата не поддерживает активного горения, демонстрирует хорошую тепловую и звуковую изоляцию, не восприимчива к агрессивным веществам и температурным перепадам.
Полипропилен-утеплитель является элементом сотовых панелей, и главные его характеристики — низкая теплопроводность, влагостойкость, малый вес, хорошая прочность на сжатие, неуязвимость в результате воздействия солей, щелочей, кислот.
Стекловолоконный утеплитель — лучший звукопоглотитель, экологически чистый материал, не горит, транспортировка и установка очень просты. Стеклянные нити не боятся химического воздействия. Не допускается превышение температурного порога в 400°С.
Пенополистирол — ячеистый утеплитель в сэндвич панелях, которые устанавливают на сэндвич дома жилого назначения и дачные домики («канадская» технология монтажа), торговые павильоны, цеха и склады. Идеальный выбор для быстрого монтажа/демонтажа.
Пенополиуретановый утеплитель – легкий и прочный одновременно, на долговечность материала не влияет влажность. Это гарантия качественной тепло- и гидроизоляции, защищенности от вредных биологических факторов — грызунов, насекомых, плесени, грибка. ППУ при контакте с огнем постепенно самозатухает.

Полезное: Изорок – широкий ассортимент утеплителей для бытового и промышленного применения

Этапы возведения дома

Строительство дома из таких панелей требует специальной технологии и проходит в несколько этапов.

Этап 1. Возведение фундамента. Как уже упоминалось выше, при выборе данного материала можно существенно сэкономить на фундаментных работах. Их стоимость обычно не превышает стоимости постройки самой коробки дома. Для фундамента можно использовать железобетонную плиту. Причём толщина её может быть менее 25 см. Плиту устанавливают на подкладку из песчано-гравийной смеси. Если позволяет время, можно залить свайно-ростковый или плитный фундамент.
Этап 2. Монтаж несущей конструкции. Для этого используются металлические профили различного сечения. Такая конструкция будет лёгкой, но одновременно прочной.
Этап 3. Монтаж стен и кровли. Выбор сэндвич-панелей для строительства дома позволяет возвести коробку в довольно короткие сроки. Первым делом сооружается каркас из брусьев, которые крепятся к фундаменту анкерными болтами. Сами брусья следует хорошо обработать антисептиком. Панели прикрепляются друг к другу с помощью саморезов, на стыки и торцы наносится монтажная пена. И также нижние стороны панелей можно обработать битумной мастикой для обеспечения лучшей гидроизоляции.
Далее на верхнюю часть конструкции устанавливается каркас кровли из бруса, монтируются перекрытия. Сверху укладывают гидроизолирующие кровельные материалы.
После возведения каркаса будущего дома можно сразу же переходить к установке дверей и окон, инженерным и отделочным работам.

Отзывы людей, проживающих в таких домах, бывают абсолютно противоположными, что неудивительно, ведь этот материал обладает как множеством достоинств, так и недостатков. Но, несмотря на последние, крепко удерживает свою устойчивую позицию на строительном рынке.

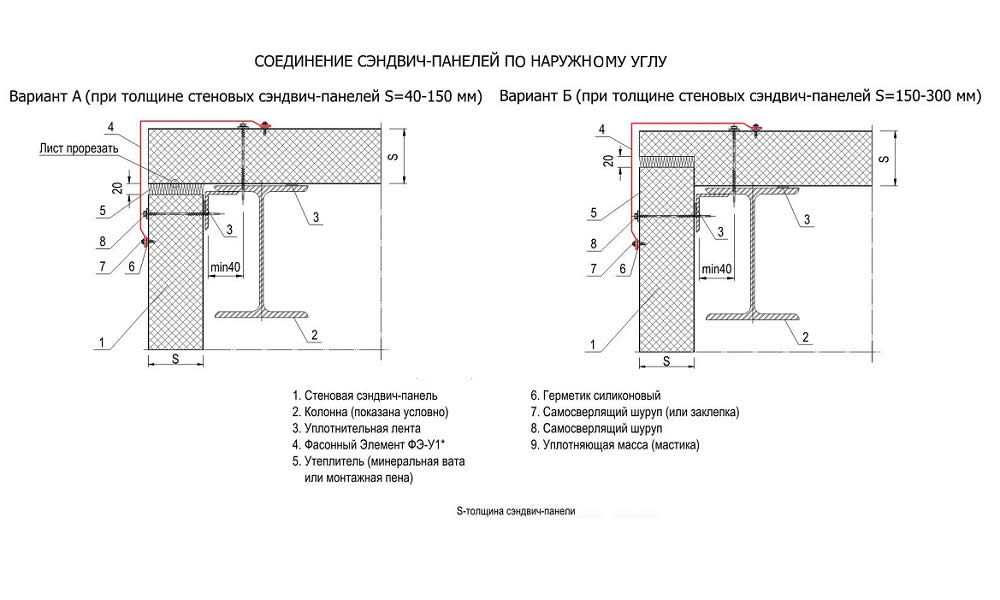

Как крепятся сэндвич панели

Кратко рассмотрим, как крепить панели-сэндвичи к каркасу. Сегодня насчитывают восемь вариантов узлов крепления:

уголковый стык;
стык стеновых фасадных панелей;
узел крепления стеновых фасадных элементов;
коньковый узел для кровли;
парапетный узел примыкания;
продольный узел крепления облицовки кровли;
подшивка — узел свеса — и стык панелей кровли;
примыкание крыши к стене.

Для поперечного стыка стеновых полотен между опорной конструкцией и стеновой сэндвич-панелью используются самосверлящие шурупы с уплотнительной лентой. Каждый типовой узел крепления можно подробно разобрать на чертежах.

Пошаговая инструкция по строительству дачной бытовки

Чертеж бытовки

Планировка строения важна, чтобы сделать бытовку комфортной. Впоследствии такие модули переделывают в домик для гостей или баню.

Перед началом возведения нужно:

составить чертеж бытовки с точными размерами, в нем указать оси, габариты строения, высоты всех конструктивных элементов;
разработать смету с перечнем и количеством материалов, работ, используемых механизмов, транспорта.

В сметный расчет включают затраты электроэнергии, воды.

Устройство фундамента

Под деревянную бытовку ставят фундаментные блоки заводского изготовления или бетонируют монолитные столбики непосредственно по месту. Для небольшой по ширине бытовки (не больше 2,5 м) опоры устанавливают по углам. На длинных сторонах столбики размещают с шагом 1,5 – 2,0 м. Если бытовка шире, тогда монтируют промежуточный ряд блоков по ширине между двумя углами.

Под каждый блок роют небольшой котлован, на дне которого делают подушку из песка и щебня. После трамбовки ставят элементы, выравнивают их плоскость по уровню.

Монтаж каркаса

Каркас постройки

На блоки укладывают обвязочный брус, соединяют способом вполдерева. Для надежности фиксируют железными шпильками.

Поэтапный порядок:

укладывают половые лаги с шагом 0,5 м из досок толщиной 50 мм, установленных на ребро;
стойки ставят от них через одну, их со стропильными ногами стыкуют на земле, затем в комплексе монтируют по месту;
стойки к обвязке крепят гвоздями 150 – 200 мм длиной, на стыках применяют железные уголки или стальные пластины.

Стойки укрепляют поперечинами, подкосами из брусков. Получаются несущие элементы для установки утеплителя.

Заполнение оконных и дверных проемов

Деревянные рамы экологически чистые, хорошо противостоят морозам, температурным перепадам. После обработки и пропитки поверхность окон не боится влажности, увеличивается стойкость рамы к возгоранию. Естественный материал обеспечивает циркуляцию воздушных потоков, препятствующих развитию грибка и плесени.

Изготовление кровли

Для бытовок чаще используют односкатные крыши

Для односкатной крыши стропила опирают на балки, которые расположены на разной высоте для создания нужного уклона. Стропильные ноги фиксируют нагелями, скобами. Конструкцию крыши обязательно фиксируют к каркасу, чтобы ветер ее не сдвинул.

По наклонным элементам устраивают обрешетку из реек 30 х 40 мм для кровельного покрытия. Шаг реек выбирают в зависимости от материала, его прочностных характеристик, веса. Учитывают снеговую и ветровую нагрузку, наклон ската.

Установка пола

Оптимально подходит деревянный утепленный пол. Сверху его покрывают лаком за 3 раза, чтобы уменьшить износ.

Приемы устройства полового покрытия:

по лагам подшивают доски чернового пола, на него кладут защитные пленки от задувания ветра и влаги, края заводят на стены (20 см);
между лагами насыпают керамзит, опилки, кладут плитный или рулонный утеплитель.

После монтажа пароизоляции ставят шпунтованные доски чистового пола, иногда применяют панели ДСП. Затем красят поверхность или отделывают плиткой, линолеумом.

Достоинства и недостатки

Как любая новая для нашей страны технология, строительство дома из СИП-панелей имеет своих приверженцев и противников. У противников самый главный довод — ненатуральность материалов, возможность выделения вредных веществ. Действительно, эти плиты состоят из пенопласта и ОСБ. Пенопласт — привычный материал и опасен он только во время горения. ОСБ тоже уже давно на рынке, его делают из прессованной крупной стружки и щепы. В качестве связующего добавляют смолы содержащие формальдегиды. Вот это-то связующее и вызывает больше всего вопросов: формальдегид — сильный яд и его нахождение в атмосфере в большом количестве вызывает отравление.

Выделения формальдегида должно контролироваться СЭС (санитарно-эпидемиологическая станция), в продажу должны поступать только безопасные строительные материалы. Так что если задумаете строить дом из СИП-панелей, внимательно выбирайте производителя — именно от его добросовестности зависит качество материала. Самыми качественными и безопасными признаны панели, собранные на немецком ОСБ фирмы Egger («Эггер»). Эмиссия формальдегида у них E1 (безопасная).

Выдержка из ГОСТ Р 56309-2019 (дата введения 2019-07-01): «В зависимости от содержания (выделения) формальдегида, плиты изготовляют классов эмиссии Е0,5, Е1 и Е2».

Класс эмиссии формальдегида плит	Применение плит
Е0,5; Е1	В качестве конструкционных элементов жилых и общественных зданий, в том числе для общественных помещений, а также изделий и конструкций, эксплуатируемых внутри жилых помещений
Е2	Для производственных изделий, эксплуатируемых вне жилых помещений

При этом они легко переносят высокую влажность, не впитывают воду и не деформируются.

СИП-панель Эггер Е1 2800х625х174 (Румыния) — оптимальный вариант для стен. Высота — 2800 мм, толщина пенополистирола — 150 мм. Если вы предпочитаете «стандартные» потолки высотой 2,5 метра, то следует приобретать Эггер Е1 2500х1250х174

Хороши также немецкие панели Glunz Agepan, но их мало кто использует

Если говорить о российских производителях, то следует обратить внимание на продукцию компании «Калевала». При производстве используются только безопасные и качественные материалы:

1. OSB-3 Калевала Россия класс эмиссии Е1; 2. Клей – TOP-UR (Россия); 3. Пенополистирол – ПСБС – 25C Knauf (Россия).

Говоря о достоинствах строительства из SIP-панелей, необходимо обратить внимание на то, что технология досконально отработана. Производятся панели для разных элементов дома: наружных стен, перегородок, межэтажных перекрытий и т.д

Для любой части постройки есть свои панели

Почему же люди строят дома из СИП-панелей? Потому что такой дом имеет солидные плюсы:

Малый вес, что позволяет сэкономить на фундаменте. Под этот тип построек идеальны свайные или свайно-ростверковые фундаменты.
Малые теплопотери, низкие затраты на отопление. Пенополистирол — отличный утеплитель, а зажат он с двух сторон листами ОСБ. Это и делает дом из сэндвич панелей очень теплым.
Низкая стоимость квадратного метра.
Малые сроки возведения. Коробку двухэтажного дома можно собрать за месяц.
Отсутствие усадки. Осадка может быть у фундамента. У конструкции из СИП-панелей осадки нет.
Отделочные работы можно начинать сразу после того как собрана коробка.

В общем, именно этот набор свойств заставляет людей делать выбор в пользу дома из SIP панелей. Строят как дома постоянного проживания, так и дачи сезонного посещения. Так что, при ограниченном бюджете, строительство дома из СИП-панелей может быть очень хорошим выходом.

Описание сэндвич-панелей

В них чаще всего в качестве утеплителя используют материалы с низкой теплопроводностью, например, пенополистирол, стекловолокно, минеральную вату, пенополиуретан. Наружное покрытие обычно изготавливается из оцинкованных металлических листов. Пластины скрепляются со слоем утеплителя при помощи специального клея или саморезов. Выбор способа соединения зависит от особенностей материалов, использующихся при изготовлении.

Бывают двух типов:

Стенового профиля (для стен).
Кровельного профиля (для крыши).

Листы для стен имеют гладкую или профилированную основу с одной стороны поверхности. Кровельные профилированы с двух сторон либо только с наружной стороны. При строительстве домов используются оба этого типа.

Что представляют собой панели

Применение для строительства сэндвичных (их часто называют сандвичными или сендвичными) панелей — выбор тех, кто ценит скорость и качество. Этот материал относится к многослойным видам изделий. Он состоит из двух облицовочных листов металла, пластика, магнезита или плит, содержащих древесные волокна, а также слоя наполнителя, который выполняет функции теплоизоляции. Все элементы пирога прессуются горячим или холодным способом.

Что такое сэндвич панели

Впервые сэндвич-панели появились на строительном рынке еще в пятидесятых годах прошлого столетия, но в нашей стране стали применяться гораздо позже и на первых порах изготовленная местными производителями продукция не радовала потребителя качеством. Сегодня же отечественные заводы выпускают материал, способный конкурировать с лучшими зарубежными образцами.

Сэндвич-панели – это современный строительный материал, имеющий трехслойную структуруСендвич-панели кровельные с утеплителем

Где применяются сэндвичные панели:

в строительстве жилья;
при возведении хозяйственных построек;
для устройства перегородок в зданиях;
в строительстве объектов коммерческой недвижимости, например, производственных помещений, торговых центров, моек автотранспорта, спортивных сооружений, складов и т. д.;
в качестве теплоизоляционных конструкций.

Специфика укладки панелей типа сэндвич

Для нужд строителей выпускается несколько вариантов многослойных панелей, различающихся материалами, используемыми в конструкции.

Внешние слои панелей

Разработан ряд вариантов продукции, в которых жесткий облицовочный слой устроен по-разному. Объединяет их функциональность: от внешнего стоя требуется обеспечение жесткости, прочность, стойкость к внешним механическим и климатическим воздействиям, а также привлекательный внешний вид.

Сэндвич-панели

Технология производства панелей предусматривает применение:

алюминия;
стали;
пластика;
магнезитовых листов;
гипсовых плит (ГКЛ);
ОСП, OSB;
ДВП, ДСП.

Именно используемым для изготовления облицовочного слоя материалом в большей степени определяется назначение сэндвич-панелей.

Дом из сэндвич-панелей

Наполнение панелей

Теплоизоляция

Что используется в качестве внутреннего слоя панели?

Каменная вата. У этого вида утеплителя много преимуществ: хорошая теплоизоляционная способность, малая гигроскопичность (но закрывать ее влагостойким материалом все равно нужно обязательно), большой срок службы. К тому же она «дышит» и недорого стоит.
Стекловата. Материал отличают высокая стойкость к агрессивным средам, огню, биологическим повреждениям, дешевизна, она не интересна грызунам. Утеплитель из стеклянных волокон обладает хорошей паропроницаемостью.
Пенополиуретан. У этого вида теплоизоляции есть свои плюсы: низкая теплопроводность, прочность, стойкость к влаге, долговечность. Но он не относится к пожаробезопасным изделиям, к тому же довольно дорого стоит.
Пенополистирол. Такой утеплитель отлично удерживает тепло, не боится воды, но не является экологичным и огнестойким продуктом.
Пенополиизоцианурат (модифицированный пенополиуретан). Он обладает всеми преимуществами своего предшественника, но более стоек к возгораниям. Материал устойчив к поражению биологическими организмами, не гниет, не привлекает грызунов и насекомых, может применяться в широком температурном диапазоне.

Характеристики теплоизоляционных материалов

Оптимальным для различных сфер применения в гражданском и промышленном строительстве считается вариант многослойных панелей, изготовленных из металлических листов, покрытых полимерным покрытием, и утеплителя, которым чаще всего является минеральная вата. Требования к этому строительному материалу устанавливает ГОСТ 32603*2012.

Другие виды сэндвич-панелей

Строительный материал стал настолько популярен, что его теперь выпускают не только для стен и перекрытий, но и для других конструктивных элементов здания.

Кровельные сэндвич-панели

СИП-панели стали использовать и для сооружения крыши. Материал приобрел популярность и в этой сфере потому, что является готовым кровельным пирогом. Если использовать данную конструкцию, то даже дополнительная изоляция не потребуется. Под такой крышей можно устроить достаточно теплую мансарду.

Каркас кровельных сэндвич-панели образует тонколистовая сталь. Листы оцинковывают и покрывают полимерными материалами, которые не только придают эстетичный вид, но и защищают металл от влаги и других неблагоприятных условий, вызывающих коррозию. В качестве утеплителя используют как пенополистирол, так и минеральную вату. Кровля из СИП-панелей выдерживает снежную шапку, сильный ветер.

Отдельные элементы кровли скрепляются друг с другом замками ROOF-LOCK. Они обеспечивают герметичное соединение, и не допускают протеканий на стыках.

Кровельная сэндвич-панель

СИП-панели для кровли приобретают популярность по следующим причинам:

привлекательный экстерьер;
длительный срок эксплуатации;
устойчивость к внешнему воздействию, обусловленному климатическими условиями;
хорошая защита от шума;
низкая теплопроводность.

Таблица 3. Характеристики и размеры

Название	Показатель
Количество слоев	3
Ширина	1000 мм
Толщина	40–160 мм
Высота ребер жесткости	40 мм
Общий вес панели	До 40 кг/м2

Использование сэндвич-панелей

Сэндвич-панели для оконных откосов

СИП-панели все чаще используют для монтажа оконных откосов. Они имеют такую конструкцию:

наружная декоративная панель;
слой полистирола в качестве утеплителя;
направляющая деревянная рейка;
профиль F и П-образный.

F-образный профиль фиксируют на внутренний край оконного откоса — он закрывает торец конструкции. По этой причине отпадает потребность в переклеивании обоев после монтажа. Под этим профилем пролегает рейка, которая примыкает к П-образному профилю. На него упирается конструкция.

В таком случае металлопластиковое окно максимально защищает от уличных шумов и сквозняков. При использовании такой отделки стеклопакеты могут прослужить 20–30 лет без серьезного ремонта.

Строители отмечают у материала такие преимущества:

вес до 1,7 кг/м2, в том время как у гипсокартонного листа (12,5 мм) — до 10 кг/м2;
теплоизоляция минимум на 20% выше, чем у ГКЛ.

С этим материалом работать легче, поскольку он не крошится и не образует много строительного мусора. Лицевой слой панели обычно покрыт материалом, который можно мыть, но без абразивных чистящих средств.

СИП-панель для откоса

Но применение этого материала на откосах имеет и ряд недостатков. Так, если сторона солнечная, а покрытие некачественное, не исключена вероятность деформации верхнего покрытия. Белый пластик под воздействием солнечного света со временем желтеет, что ухудшает вид окна.
