Как сделать теплый пол на деревянный пол своими руками: изучаем внимательно

Как выполнить укладку водяного пола

Вне зависимости от варианта укладки водяного контура, прежде всего, выполняется подготовка основания. В каждом способе подготовительные работы будут разные.

Под стяжку

1. Если монтаж осуществляется на грунт, первый этап работ заключается в создании черновой стяжки, на которую затем насыпают слой песчано-гравийной смеси. Далее прокладывают гидроизоляцию, для этого можно использовать рубероид или полиэтилен.
2. Затем заливается выравнивающий раствор. Для этого лучше воспользоваться готовыми самовыравнивающими смесями. Если тёплый пол делают на бетонном основании, сразу приступают ко второму этапу.
3. Выполняется гидроизоляция. Можно воспользоваться все той же пленкой из полиэтилена толщиной от 100 мкр, а можно гидроизолировать основу битумной мастикой.
4. Далее по периметру всей комнаты укладывают демпферную ленту, она служит для компенсации теплового расширения стяжки. Ее настилают таким образом, чтобы один ее край лежал на полу, а другой захватил нижнюю часть стены.
5. Следующий этап – утепление пола. Обычно теплоизоляцию делают из пенополистирольных плит толщиной 100 мм.
6. Сверху утеплительного материала расстилают арматурную сетку, к которой затем будет крепиться трубопровод.
7. Трубы укладывают витками с расстоянием от 15 до 30 см. К сетке контуры закрепляют пластиковыми хомутами, которые устанавливают через каждые 30 см.
8. После монтажа необходимо запустить систему, чтобы проверить ее работоспособность и выявить возможные протечки.
9. Если все работает нормально, заливают стяжку высотой от 5 до 7 см. Полное застывание бетонного покрытия происходит примерно в течение месяца.
10. После высыхания сверху укладывают декоративное покрытие: плитку или ламинат.

Подготовительные работы

1. Чтобы подготовить основание при укладке без стяжки, необходимо снять старое напольное покрытие и проверить состояние чернового пола. Если доски между лагами прогнили, их необходимо заменить.
2. После ремонта проводят антисептическую обработку всех деревянных частей конструкции, а затем укладывают гидроизоляцию. Пленка должна покрыть собой все пространство между балками, а также сами лаги. Полотна соединяют скотчем.
3. Между перекрытиями укладывают утеплитель, плиты должны очень плотно прилегать к лагам.
4. Сверху теплоизоляции расстилают пароизоляционную пленку. Необходимо выбирать материал с низкой паропроницаемостью. Можно также использовать полиэтилен с отражающим слоем. Пленку укладывают фольгированным слоем вверх, если используют пароизоляцию, то шершавая сторона должна быть сверху.
5. На пленку устанавливают либо листы влагостойкой фанеры, которая послужит основанием для укладки матов ППС, либо ДСП с пазами для прокладки труб.

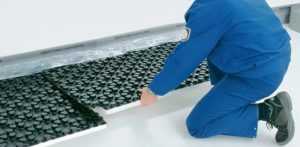

6. Маты ППС раскладывают в соответствии с чертежом. Если используются ДСП, то после укладки, они соединяются замками.

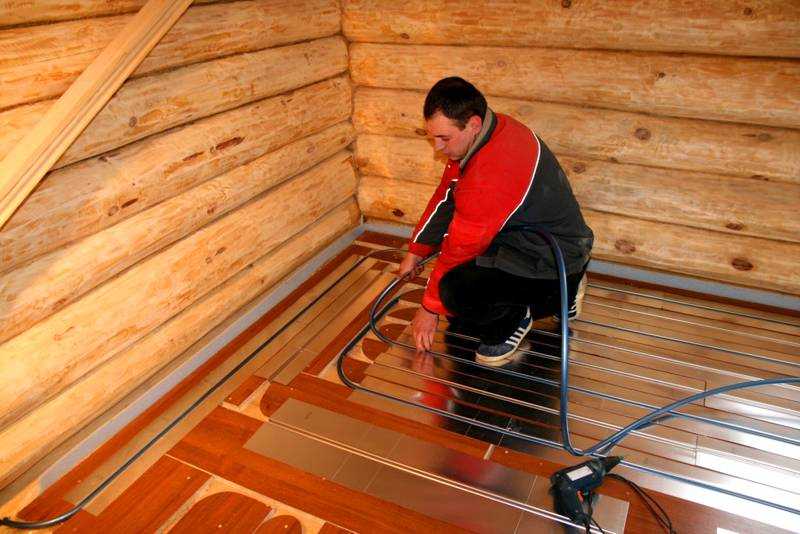

7. После установки основы, настилают слой фольги, в маты укладывают отражающие пластины.

Монтаж труб

На рисунке ниже представлены две основные схемы, по которым производится монтаж труб. Змейка раскладывается зигзагами от одной стены, до другой. При использовании такой укладки нужно учесть, что вторая сторона будет холоднее, так как при продвижении по трубам вода остывает.

Схемы укладки водяных контуров

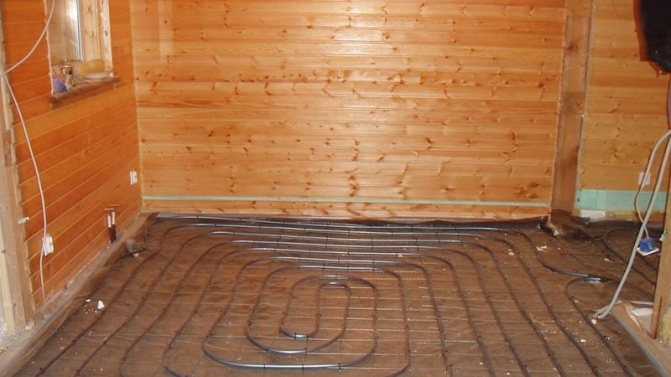

Спиральное расположение или по-другому «улитка» обеспечивает более равномерное распределение тепла по всему полу. Первый виток, который будет самым горячим, укладывают вдоль холодных стен, а остывший участок – в центре комнаты.

Затем трубы ведут обратно, повторяя параллельно все витки. В самом конце контур подсоединяют к обратному коллектору. Зазор между стенами и крайним витком трубы должен быть не менее 7 см. Контуры закрепляют узкими алюминиевыми пластинами.

Перед тем, как сделать монтаж напольного покрытия, система должна пройти тестовую проверку. Нужно подсоединить трубы к коллектору и дать теплому полу поработать около суток. Если все нормально, можно настилать финишный пол.

Если в качестве основы использовались ДСП, то при укладке ламината необходимо проложить подложку. На основу из полистирола, ламинированное покрытие можно стелить без подложки.

Решившись сделать греющий водяной пол своими руками, необходимо хорошо понимать всю сложность и серьезность этой работы. Даже если следовать по написанному, очень сложно осуществить правильный монтаж самому. Обычно неопытные мастера допускают всевозможные ошибки, которые приводят к неправильному функционированию системы. Поэтому мы не рекомендуем производить установку водяного напольного отопления самостоятельно.

Критерии выбора материала

Эксплуатационные свойства водяного теплого пола во многом зависят от качества характеристик труб, которые составляют основу системы. Они могут быть изготовлены из различных материалов:

Полиэтиленовые.  Такие трубы имеют сравнительно невысокую стоимость. Изготавливают их из сшитого полиэтилена, которые обладает устойчивостью к механическим повреждениям. Материал достаточно термоустойчивый и хорошо проводит тепло

При выборе труб для водяного пола следует обращать внимание на степень сшивания полиэтилена – не менее 65 процентов. Чем выше такой показатель, тем лучше износостойкость изделия.
Полипропиленовые

Самое недорогое изделие с достойными качествами. Но устанавливать такие трубы неудобно из-за большого радиуса изгиба.
Металлопластиковые. Материал отличается высокой износостойкостью, экологической безопасностью и небольшим весом. Такие трубы имеют несколько слоев, которые соединены специальным клеящим веществом. От качества клейкой основы зависят технические параметры металлопластикового изделия.
Медные. Эксплуатационный срок таких труб достигает 50 лет. Они выдерживают самый высокий температурный режим – до250 градусов, не поддаются коррозии и абсолютно устойчивы к механическим воздействиям. Недостатком их является высокая цена на материал и чувствительность к кислотности и жесткости воды.

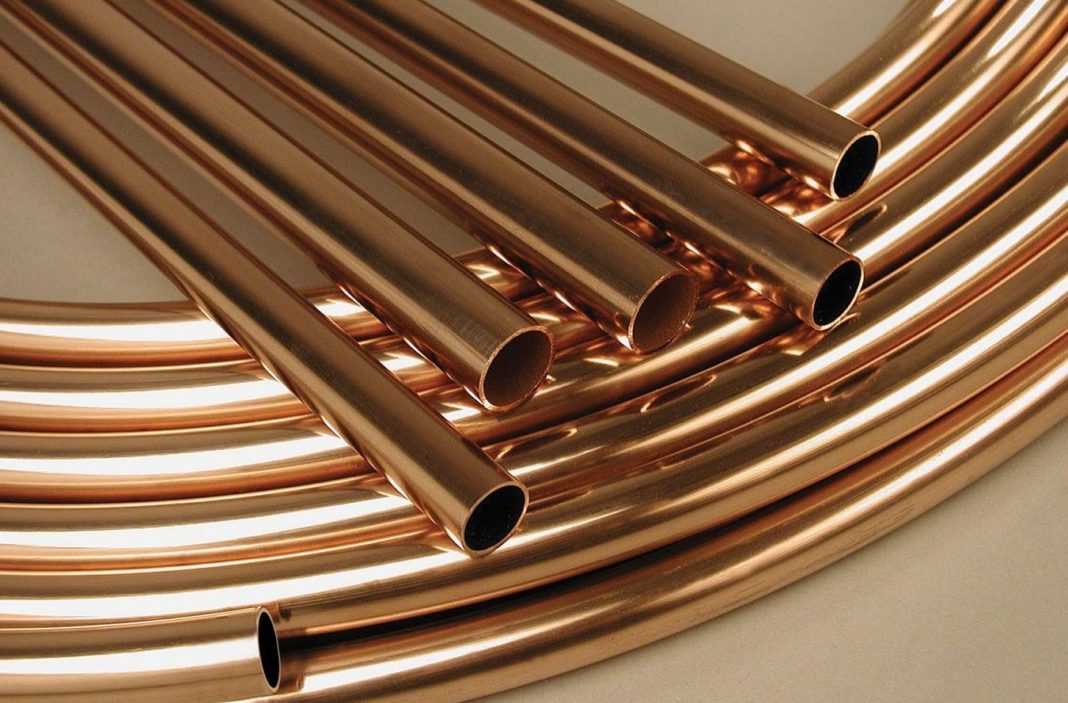

Медные трубы для водяного теплого пола в деревянном доме

Приобретая систему трубопровода водяного теплого пола, следует внимательно изучить все характеристики изделия. Качественный материал можно купить только у проверенных известных производителей.

Укладка теплоизолятора

Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.

Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.

Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.

Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.

Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.

Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.

Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.

Возможные ошибки при монтаже

Иногда при укладке водяного теплого пола своими руками допускаются ошибки, которые отражаются на эффективности работы системы. К неправильному функционированию оборудования может привести:

• слишком большая толщина стяжки;
• неправильный шаг расположенных труб;
• плохая теплоизоляция;
• выполнение стяжки без предварительного тестирования системы;
• включение теплого пола раньше времени полного застывания бетонного раствора;
• подключение к отопительному оборудованию без смесительных узлов;
• неверно проведенные расчеты укладки системы;
• приобретение некачественного материала;
• плохо закрепленная демпферная лента перед стяжкой;
• укладка трубопровода возле стен;
• монтаж системы на неровную поверхность.

Спешка при самостоятельной укладке водяного теплого пола может привести к неправильной установке оборудования. Поэтому каждый шаг монтажа должен быть продуманным. Если есть сомнения, лучше обратится за советом к профессионалам.

Теплый водяной пол в деревянных домах считается лучшей альтернативой радиаторного обогрева. Способ его установки зависит от конструкции пола в помещении. Тепло и уют можно получить только при правильном монтаже и подключении всей отопительной системы.

Монтаж водяного теплого пола в деревянном доме

Технология укладки и запуска системы водяного пола включает в себя нескольких этапов. Общая толщина конструкции утепления должна составлять 8-14 см, нагрузка на перекрытия – до 300 кг на 1 м². Рассмотри более подробно все этапы монтажа теплого пола.

Монтаж гидроизоляции и демпферной ленты

Для укладки гидроизоляционного слоя можно взять обычную пленку из полиэтилена или специальные мембраны. Края пленки должны заходить на стены помещения на 15-20 см. Полотна стелятся внахлест в 10-15 см, стыки проходят строительным скотчем для герметизации.

Демпферная лента приклеивается по всему периметру помещения вдоль стен. Лента закрепляется с целью компенсации теплового расширения бетонного слоя. Высота ленты должна быть выше уровня заливки бетона, все лишнее после застывания стяжки обрезают ножом.

Слой утеплителя

Основная функция утеплителя – направить тепло от нагревания труб вверх и не допустить значительных теплопотерь. Пеноплекс – универсальный теплоизолятор, используемый для утепления в системе теплого пола.

Пеноплекс отличается прекрасными теплоизоляционными характеристиками. Коэффициент теплопроводности утеплителя составляет всего 0,030 Вт/(м*С), это одно из самых низких значений среди всех утеплительных материалов.

Пеноплекс выдерживает значительные нагрузки и имеет нулевое водопоглощение. Материал легок в обработке и монтаже. Утеплитель кладется встык со смещением плит второго слоя на 15-20 см. Это позволяет плитам плотно встать и связаться между собой.

Фольгированный слой и армирующая сетка

Чтобы водяные теплые полы имели хорошую теплоотдачу, на плиты пеноплекса расстилается фольгированная пленка с разметкой для раскладки труб. На следующем этапе на плиты утеплителя укладывается армирующая сетка. Она используется как основа для фиксации к ней труб. Между собой сетки скрепляются с помощью проволоки.

Укладка труб

Крепление труб к сетке можно производить с помощью хомутов из полиамида, стальной крепежной проволоки или степлера с фиксаторами. Трубы прокладываются, отступая от стен на 15-20 см.

Важно: каждый контур труб водяного теплого пола рекомендуется монтировать из единой трубы без применения сварки, а их общая длина не должна превышать 100 м.

Шаг между трубами у стен должен составлять 10 см, а ближе к центру помещения – 15 см. Схема прокладки теплого водяного пола может быть различной, например, спиралью (улиткой) или змейкой.

Укладка труб начинается с подключения 1 конца трубы к распределительному коллектору, а после окончания работ с трубами подключают второй конец. Контуры в основном подключают через распределительный узел. Он выполняет ряд функций:

1. Повышение давления в системе.
2. Регулирование температуры.
3. Равномерная подача в несколько контуров.

Существует несколько схем подключения к котлу – с ручным регулированием, с погодной автоматикой и с автоматической регулировкой.

После окончания монтажа всех контуров, в обязательном порядке необходимо провести пневматические испытания системы подогрева на герметичность. Для этой цели с помощью компрессора производится опрессовка. Так как молекулы воздуха по размерам уступают молекулам воды, то можно легко отыскать даже небольшую разгерметизацию.

Бетонная стяжка

Заливка бетонной стяжки производится только после окончания монтажа труб и проверки герметичности. Желательно использовать бетон со щебнем размером 5-20 мм.

Рекомендуемая минимальная толщина слоя бетона над трубами составляет 3-5 см. Такой слой бетона позволит получить необходимую прочность конструкции и равномерно распределить тепло по поверхности.

Если правильно соблюдены все этапы технологического процесса, то стяжка должна начать затвердевать через 4 часа.

Спустя 3 дня после заливки бетонного слоя он наберет половину своей прочности, а окончательно затвердеет только через 4 недели. Не рекомендуется запускать систему обогрева до этого момента.

После полного затвердевания бетона можно завершать процесс установки теплого пола в доме, уложив поверх стяжки напольное покрытие.

Слои конструкции:

• Гидроизоляционный слой.
• Демпферная лента.
• Плиты утеплителя.
• Фольгированная пленка.
• Армирующая сетка.
• Труба контура.
• Слой бетона.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться
несколько десятков лет, поэтому к  выбору
комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не
высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком
службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных
систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X
и PERT. Плюс изделий PE-Xа — обладают большой плотностью
сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого
теплоносителя способен принимать изначальную форму. Кроме того, данная модель
оснащена аксиальными фитингами, поэтому её можно смело замуровывать под
бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости
монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при
заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах
крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую
стоимость, но нередко они бывают низкого качества, поэтому специалисты их не
рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей,
но стоимость их достаточно высокая. А вот металлопластиковые трубы — это
отличное соотношение цены и качества. На них не образуется коррозия, имеют
небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь
толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих
изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным
производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме
того, при покупке в обязательном порядке проверяется наличие сертификата
соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный
материал является важным слоем тёплого пола. Он предназначен отделять тепло,
которое выделяют трубы, от бетонной основы и направлять его вверх.
Рекомендованы подложки из:

• фольгированного полиэтилена — особенно
  для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для
  укладки труб и наличием замков для фиксации листов между собой — это облегчит
  процесс монтажа;
• пенополистирольных экструдированных
  плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом
уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет
фиксироваться утеплитель к полу (дюбеля).

Комплектующие для
коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём
распределяется и направляется в магистраль теплоноситель. Помимо этого, с его
помощью производится контроль за работой устройства и регулировка
температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать
комплектующие по отдельности. Лучше довериться специалисту, но если вы решили
сделать это самостоятельно, то следует помнить, что нужны следующие детали
узла:

• коллекторы
  с настроечными клапанами;
• фитинги
  для присоединения контура — они подбираются индивидуально;
• воздухоотводчики
  автоматического типа;
• кронштейны
  для крепления устройства к стенке;
• дренажные
  сливные краны;
• шкаф
  из металла;
• смесительная
  ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр
  для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному
функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом,
песком, пластификаторами для приготовления бетонного раствора, демпферной
лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Монтаж пола без стяжки

Водяной теплый пол без стяжки сегодня используется довольно часто. Бетонное основание, безусловно, является надежным, однако его удастся установить отнюдь не в любом помещении. Именно в этих случаях и применяют альтернативную систему пола с подогревом. Монтаж таких конструкций легче оформления стяжки, а в эксплуатации они ничем ей не уступают.

Система теплого пола без стяжки

Если дом построен из бруса, в комнатах низкие потолки, выполнение бетонной стяжки может дополнительно «захватить» и без того небольшое пространство. Кроме того, укладка бетонного основания – трудоемкая и грязная работа. В таком случае идеальным решением для вас станет водяной теплый пол в деревянном доме своими руками.

Водяной пол без бетонной основы устанавливается на деревянное или полистироловое покрытие. Трубы прокладывают в специальные углубления. Для более качественного распределения теплого воздуха монтируют специальные металлические пластины. Уложенная система труб сверху прикрывается гидроизолирующим материалом, а на них наносят финишное покрытие.

Система трубопровода для деревянного теплого пола

Особенности проведения монтажа

Узнав, сколько будет стоить сделать теплый пол, многие задумываются о том, чтобы выполнить эту работу самостоятельно. Рациональное зерно в этом стремлении имеется, но на деле придется столкнуться с довольно непростыми задачами технического характера, которые потребуют и знаний, и практических навыков. В силу технологических отличий различных видов теплых полов, монтаж их тоже отличается. Предлагаем разобраться в особенностях обустройства теплого пола в каждом конкретном случае.

Любая из выше перечисленных систем будет состоять из нагревательных элементов, термодатчиков и терморегуляторов. Монтаж удобнее выполнять или сразу при строительстве дома, или во время капитальных ремонтных работ.

Правила устройства кабельного варианта

Как уже было сказано выше, нагревательным элементом в данной системе служат кабели разного вида. Они укладываются либо в стяжку, либо в слой плиточного клея, если используется кабель, скрепленный специальной сеткой. Монтаж осуществляется в следующей последовательности:

• На начальном этапе составляется схема укладки кабеля и определяется место расположения датчика, термостата, а так же место подключения теплого пола.
• Далее на основу монтируется теплоизоляция с отражателем.
• Затем по схеме осуществляют укладку кабелей и монтируют систему терморегуляции, которая предохранит систему от перегрева.
• После этого осуществляют заливку пола цементным раствором. Основное требование на этом этапе – избежать образования пустот.
• Через 30 дней (не меньше) после выполнения стяжки, систему проверяют на работоспособность.

Кабельный теплый пол укладывают либо в стяжку, либо в слой плиточного клея

Монтаж инфракрасного пленочного пола

Монтаж этой системы, пожалуй, наиболее оптимальный вариант для тех, кто не знает, как сделать деревянный пол теплым, хотя для бетонных полов – это тоже отличный выход. Подкупает и то, что поверх него можно настилать те виды напольных покрытий, которые нравятся, не ограничивая свою фантазию. И самое приятное, что с монтажом справится даже человек не очень опытный в делах ремонтных.

Основные этапы работ:

• Демонтаж имеющегося напольного покрытия и подготовка основания. При серьезных дефектах поверхности лучше сделать стяжку и подождать полного высыхания.
• Далее укладывается пленка с нагревательными элементами и подключается терморегулятор и датчик.
• Следующий этап – проверка работоспособности системы и устранение неисправностей, если они возникли.
• После проверки тепловые элементы закрывают защитной пленкой (сухой монтаж) или заливают раствором (мокрый). При заливке необходимо подождать месяц до полного высыхания.
• Окончательный этап – монтаж напольного покрытия, согласно технологии.

Это всего лишь краткое описание процесса, гораздо больше информации даст консультация специалиста, если же такой возможности нет, то полезно будет посмотреть видео ниже:

Система водяного обогрева пола

Этот вариант теплого пола, хотя и подкупает своей практичность и экономичностью, не слишком распространен в квартирах, так как теплоноситель (горячая вода), берется из труб центрального водяного отопления, что негативно может сказаться на температуре радиаторов. Кроме того, этот вид теплого пола довольно трудоемкий в плане монтажа, требует профессиональных навыков и серьезных затрат на материалы. Еще одни небольшой минус, который тоже может сыграть роль – при выполнении стяжки скрадывается до 10 см высоты помещения.

Монтаж водяного теплого пола довольно трудоемкий, требует профессиональных навыков и серьезных материальных затрат

Если все же вас интересует как провести все работы, то основные этапы мы перечислим:

• Начинают все с установки полипропиленового стояка, если замена не была выполнена раньше.
• Далее составляется схема разводки труб.
• После этого еще один немаловажный момент – укладка специальной надежной гидроизоляции, полосы которой лучше уложить внахлест, а швы соединить предельно герметично.
• Далее делают черновую стяжку, уровень которой должен быть приблизительно на 5 см ниже предполагаемого уровня готового пола, дают высохнуть.
• Следующий этап – фольгированный утеплитель, стыки которого нужно склеить алюминиевым скотчем.
• И, наконец, монтаж полипропиленовой трубы согласно схемы, подключение ее к стоякам подачи и обратки через регулирующий кран.
• Проверка системы на наличие протеканий. Затем воду нужно слить.
• Выполняют финальную стяжку, которая должна быть идеально ровной. Дают ей высохнуть и приобрести необходимую крепость.

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

• Составление проекта.
• Подготовительные работы.
• Сборка и последующее тестирование отопительного трубопровода.
• Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

• Детальный чертеж (схему).
• Расчет тепловых потерь для каждого помещения.
• Расчет количества тепла, которое должно поступать в каждое помещение.
• Сопротивление трубопровода отопительной системы.
• Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
• Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

• На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
• В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
• Когда все готово укладывают теплопроводящий водный контур.

Теплый водный пол на реечной основе

• Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
• Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
• В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
• Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).
