Технология каркасного дома

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Красивые примеры

• Просто и лаконично: небольшой двухэтажный каркасник с открытой верандой для приятного отдыха и дружеских бесед. Компактная, милая, уютная постройка.
• Маленькая каркасная постройка с застекленной верандой, на которой так приятно коротать ненастные дни. Отличный выбор для тех, кто приезжает на дачу в любое время года.

• Маленький яркий домик – это отличное решение для дачников, преследующих исключительно практические цели. Летом, осенью, весной обеспечено комфортное проживание в собственном доме, а от хлопот по саду и огороду так приятно отдохнуть на небольшой веранде.
• Каркасная постройка с плоской крышей – это необычно, стильно, современно. Просторная веранда просто создана для отдыха, а широкие окна позволяют наслаждаться роскошным видом даже в непогоду.

Подробнее смотрите далее.

Теплоизоляция стен

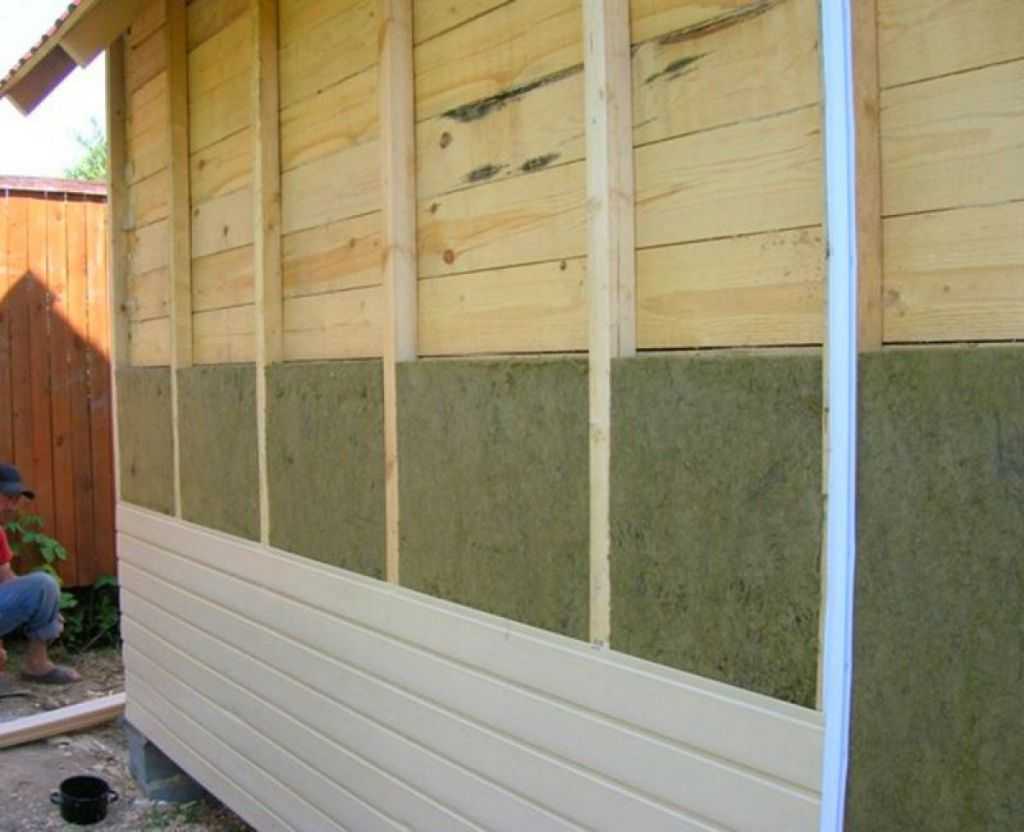

Устройство каркасной стены дома предусматривает установку тепловой изоляции. Вариантов материала достаточно, но я стараюсь применять утеплители в виде базальтовой ваты. Этот материал достаточно огнестоек, не подвергается нападению грызунов и хорошо дышит. Легко избавляется от накопленного пара.

Теплоизоляцию необходимо проводить после установки каркаса и наружной обшивки всего строения. Укладывать лися изолятора необходимо плотно, без зазоров между материалом и стойками. Минеральные плиты не должны быть вогнутыми или выпуклыми, также не допускается накладка утеплителя сверху стоек. Если толщина стены больше толщины материала утеплителя, мы укладываем утеплитель в два или полтора слоя

Вот почему важно проводить укладку утепления после наружной обшивки здания

Применение в наружной отделке системы EIFS, поможет провести дополнительное утепление здания.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Материалы для канадского каркасника

Канадские каркасные домапрактически полностью выполняются из древесины, каркас строения создается из этого же материала. Для такого дома основными материалами остаются:

Бруски из дерева, выполняющие функцию стоек для скелета строения. Как правило, для этого используется брусок с сечением от 50 мм, в зависимости от размеров строения подбирается и длина пиломатериала. Материал для выполнения таких работ должен быть наивысшего качества, так как от этого зависит срок службы будущего строения. При выборе материала предпочтение лучше отдавать твердым породам древесины, таким как дуб, кедр, ясень – изделия из данных пород прослужат долго.

Балки поперечные, они тоже должны выполняться из крепкой древесины, так как стоят на втором месте после стоек по выдерживаемой нагрузке в конструкции. Экономить на них тоже не рекомендуется, так как впоследствии на них будет осуществляться нагрузка от веса оконных и дверных проемов.

Каркасные дома по канадской технологиипредполагают приобретение обшивных панелей из дерева. Это щиты, прочно соединенные между собой. Данные элементы конструкции также должны выполняться из определенной древесины, но в этом случае это должна быть хвоя, так как древесина таких пород превосходно противостоит влаге и не подвергается гниению. Кроме этого, можно обшивать строение СИП-панелями, которыми допускается обшивать не только стены – они также с легкостью применяются для обшивки пола и потолка.

Для успешного завершения работ по возведению каркасных домов по канадской технологиипотребуется обзавестись досками для чернового пола, реже можно использовать железобетон. Уже на черновой пол укладывается ламинат или паркет, или любой другой материал. Кроме этого, необходимо купить кровельные материалы, гипсокартон и другие отделочные материалы, такие, как обои и кафельная или керамическая плитка.

Варианты устройства каркасных стен

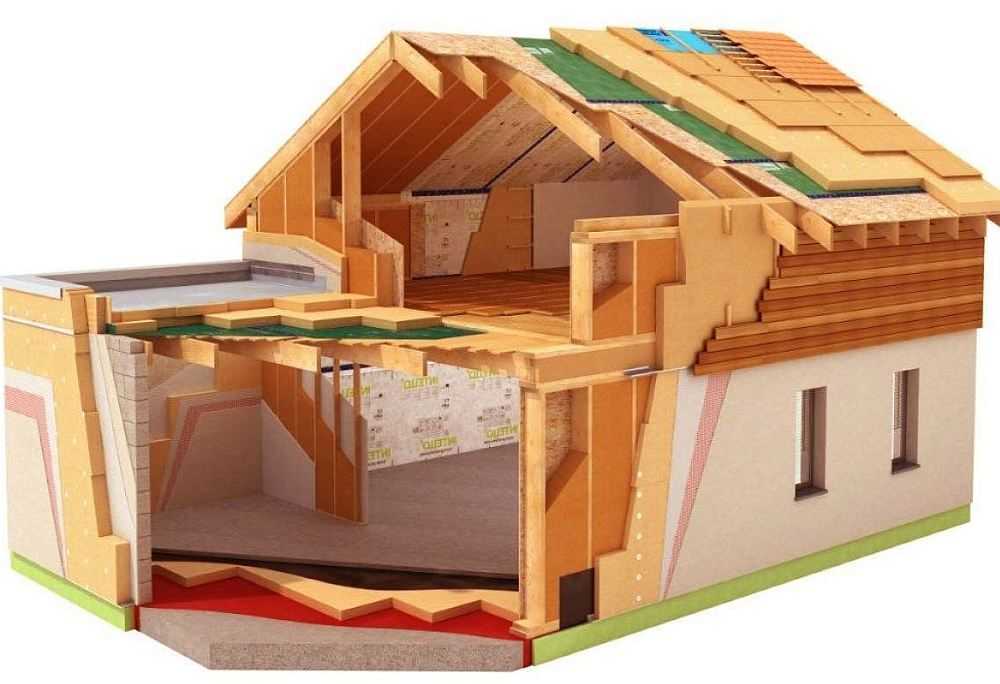

Многослойную конструкцию стен каркасного дома мы, между собой, называем «пирогом». Именно потому, что в каждом конкретном случае стена каркасного дома устройство которой я провожу, имеет свою начинку в виде утеплителя.

Пирог каркасной стены с минватой

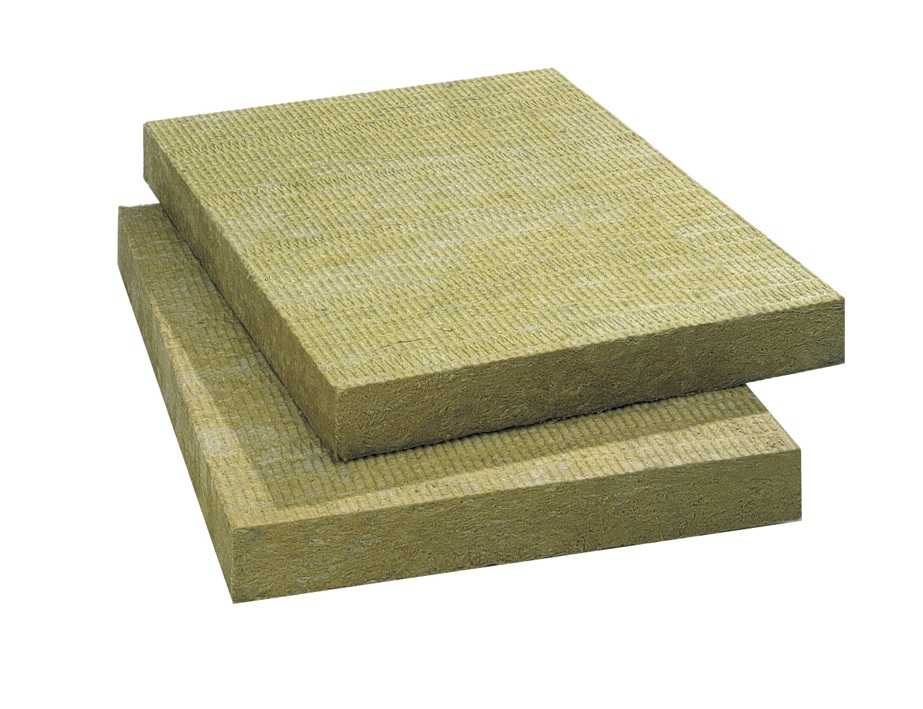

Минеральная вата относится к паропроницаемым утеплителям, но в то же время обладающим хорошими тепло- и звукоизоляционными свойствами. При использовании в качестве утеплителя минвату, необходимо надежно защитить её от попадания влаги как снаружи, так и изнутри дома. В слоенную конструкцию обязательно устанавливаем: пароизоляционную пленку со стороны помещения и гидроизоляционную мембрану с внешней стороны.

Монтаж проводим сразу после установки каркаса, потом с двух сторон монтируем изоляционные мембраны и устанавливаем облицовку стены.

Пирог стены с эковатой

Один из бюджетных вариантов утеплителя. Под приставкой ЭКО понимается не экологичность, а экономичность товара. При его укладке отсутствуют отходы. В производстве эковата на 80 % состоит из целлюлозы, а на остальные 20 % приходятся различные добавки. Они придают материалу пожарную безопасность и противодействие грибку и плесени.

Однако есть свои «но».

Во-первых, эковата – засыпной утеплитель. При укладке требует распушивания, а иногда используется и «мокрый» метод с заливкой утеплителя в полость каркаса. Но тогда для высыхания требуется время, а в производстве работ используется специальное оборудование.

Во-вторых, с течением времени, происходит уменьшение антипиренных свойств материала, а также материал подвержен усадке при сухом заполнении.

В-третьих, в связи со свойствами материала, применение эковаты рекомендовано на горизонтальных поверхностях (при утеплении полов и перекрытий).

Пирог стены каркасного дома с базальтовым утеплителем

Ещё одна разновидность утеплителя из минваты – базальтовый утеплитель. Это минеральная вата изготовленная из горных (каменных) пород с добавлением смол и глины. По своим характеристикам имеет лучшие свойства по плотности, звуко- и теплоизоляции. Легко разрезается ножом на требуемый размер.

Каменная вата – паропроницаемый утеплитель, а значит требует защиты от воздействия паров помещения и внешней влаги. Изнутри изолируется паробарьером, а снаружи гидроизолирующей мембраной.

Монтаж утеплителя проводим после установки (изготовления) каркаса, затем обтягиваем пленкой и мембраной, после чего проводим монтаж облицовки наружных и внутренних стен.

Пирог каркаса стены с ОСП (OSB)

Ориентировано стружечные плиты (ОСП) используются в пироге каркасной стены как ветрозащитная конструкция снаружи строения. При этом толщина плит не должна быть меньше, чем 22 мм. Устанавливаем плиту после монтажа ветро- гидроизоляционной мембраны. Стыковку плит между собой провожу на стойке каркаса, чтобы избежать зазоров между плитами.

Изнутри помещения также монтируем ОСП, но уже меньшей толщины. Подойдет для этого ОСП 9 – 12 мм. Если в качестве внутренней отделки применяем вагонку или блок-хаус, то обходимся и вовсе без ОСП-плит.

Пирог стен с панелями Изоплат (ISOPLAAT)

Панель Изоплат – полностью натуральный материал, именуемый как ДВП (древесноволокнистая плита). При его изготовлении не используют даже клея. Частицы перемолотой хвойной древесины склеиваются под давлением за счет смолы, содержащейся в исходном материале.

Проекты

Не стоит сразу бежать в магазин за строительными материалами. Сначала следует подумать, каким будет дом: большим или маленьким, с гаражом или без, сколько человек в нем будет жить и часто ли планируется принимать гостей. От этого зависят не только габариты, но и внутренняя планировка дома. Следует нарисовать проект с расположением комнат и санузлов, веранды и гаража.

Сделать это вручную непросто, поскольку проектирование дома требует знаний в области строительства и инженерии. Поэтому стоит создать проект в специальной компьютерной программе, которая позволит не только увидеть воочию будущую постройку, но и поможет точно рассчитать ее размеры.

Стоит присмотреться к нескольким вариантам, которые помогут спроектировать каркасный дом.

• Одноэтажный дом с мансардой общей площадью 34,7 м². Внизу расположена кухня, совмещенная с прихожей, комната и лестница, ведущая на второй этаж. Размер дома составляет 6х4 метра.
• Двухэтажный дом общей площадью 72,7 м². На первом этаже поместили гостиную, кухню, прихожую и кладовую, которую можно переоборудовать в санузел. На втором этаже расположена проходная комната, ведущая в спальню.

• Одноэтажная постройка с мансардой общей площадью 68,51 м². На первом этаже обустраивают большую и маленькую комнаты, кухню, небольшую прихожую и санузел. В большой комнате ставят лестницу, ведущую наверх. Половину второго этажа занимает мансарда, а оставшуюся половину – «второй свет» над большой комнатой, подчеркивающий легкость и воздушность постройки. Размер дома составляет 9х6 м.
• Планировка маленького одноэтажного дома общей площадью 16,95 м². Он состоит из кухни, небольшого коридора и одной комнаты. Размер дома составляет 5х4 м.
• Двухэтажный дом с мансардой общей площадью 87,14 м². На первом этаже располагают пару комнат, прихожую, кухню и кладовку, а второй этаж делят между мансардой и жилой комнатой.

• Двухэтажный дом общей площадью 84,96 м². На первом этаже спроектировали гостиную и жилую комнату, прихожую, кухню и санузел. В мансарде также разместили небольшой холл и три комнаты: одну маленькую и несколько более просторных.
• Двухэтажный дом с общей площадью 86,05 м². На первом этаже постройки удобно разместили гостиную, кухню, санузел, а также просторную прихожую с лестницей. Можно подняться по лестнице в широкий коридор, по обе стороны которого расположены две комнаты.

Нужно продумать прокладку коммуникаций, выяснить, насколько далеко или близко будущий дом расположен от газопровода и линий электропередач, решить, как будет устроена работа водопровода. После составления проекта, следует проконсультироваться со специалистами. При необходимости внесите в проект коррективы, заверить его у местных органов власти. И только после этого можно приступать к строительным работам.

Обустройство обшивки снаружи

Крепление облицовочного материала к каркасу дома производится по определенным правилам. Они следующие:

• Требуется обустройство температурного зазора в 3-5 миллиметров между плитами;
• Стыки должны располагаться по середине каркасной стойки;
• В качестве крепежа используют саморезы, имеющие длину в 55-70 сантиметров. В элементы каркаса они должны входить как минимум на 4 см;
• Требуется отступ в 1 см от края плит;
• Крепление листов либо плит производится с отступом в 15 см по краям, в 30 см по центру.

Поскольку предстоит работа с колоссальным кол-вом крепежа, рекомендуется использовать надежный электроинструмент.

Защита от ветра и влаги

Схема стены для каркасного дома требует обязательной защиты утеплителя от влаги. Только так он сможет выполнять свою функцию без ухудшения характеристик.

С внешней стороны стен каркасного дома для этого используются супердиффузионные мембраны. Их строение позволяет уводить пар от теплоизоляционного материала и не давать попадать влаге снаружи здания. Низкие показатели воздухопроницаемости позволяют осуществлять материалу функцию защиты от ветра.

Монтаж осуществляется при помощи строительного степлера на обшивку. Укладка производится внахлест 10-15 сантиметров. После чего швы проклеивают специальным скотчем.

Утеплитель

Состав стены для каркасного дома подразумевает обязательное использование утеплителя. Он позволяет не только создать в доме оптимальный микроклимат, а также снизить расход энергии на обогрев здания за счет низких показателей проводимости тепла.

Наиболее популярным утеплителем для каркасных домов является минвата. Материал позволяет сберегать тепло, обеспечивать изоляцию от шума, устойчив к воздействию влаги. Рекомендуется использовать минвату плотностью в 30-50 кг на кубический метр. Работая с минераловатными плитами следует использовать средства индивидуальной защиты.

Еще лучшие характеристики имеет эковата, представляющая собой материал на основе целлюлозы с особой пропиткой. Материал не боится влаги, экологичен и огнеустойчив. С его помощью заполняются любые пустоты, однако для проведения работ по монтажу требуется привлекать специалистов.

Пенопласт является влагоустойчивым и экономным материалом, не выделяющим вредных веществ и не имеющим усадки. Но существенными недостатками является его хрупкость и горение, что не позволяет его использовать в каркасном домостроении. Куда лучше использовать экструдированный пенополистирол, имеющий улучшенные характеристики по сравнению со своим «собратом».

Пароизоляция

Пароизоляция стен каркасного дома нужна для защиты утеплителя от проникновения пара из жилого помещения. Для этих целей чаще всего используется очень плотная (как минимум двести микрон) пленка из полиэтилена. Закрепление производится степлером на каркасе здания.

Пароизоляцию требуется укладывать герметично. Необходимо с особой тщательностью проклеить каждый стык и места проведения коммуникаций.

Строим каркасный дом своими руками поэтапный показ строительства

Каркасно щитовой дом своими руками сделать очень просто. Легкость его строительства еще не означает, что такая конструкция будет ненадежной. Дома этого типа сейчас могут конкурировать с прочими домами, сделанными по другим технологиям. Огромный плюс такого каркасного дома заключается в том, что он экологически безопасен.

Следуя инструкции, можно легко провести строительство каркасного дома своими силами. Перед началом строительства, конечно же, не забудьте исследовать выбранный вами участок земли и получить разрешение на стройку вашего первого такого дома. Каркасный дом своими руками пошаговая инструкция покажет, как правильно сделать дом такого типа.

Кроме всего прочего, устройство утепление дома также будет рассмотрено. Утепление и технология его устройство по сложности не превышает этапы сборки дома. Отделка также немаловажна. Выше первого этажа здание редко возводится. Максимум – создание второго этажа. Показ проводят по всему сооружению. Крыша также может быть изготовлена вами.

Каркасные дома очень легкие, и поэтому для них не нужен монументальный фундамент. Для таких строений оптимальным будет выбор свайно винтового первого фундамент . Однако помните о том, что такой фундамент исключает подвал. Такой фундамент можно проложить за сутки. Для него не нужна спецтехника, и у него отличная несущая способность. Кроме этого, он довольно недорого стоит, что является плюсом самостоятельного строительства.

Для каркасного дома Вы можете выбрать обычно 4 вида фундамента:

1. Ленточный
2. Столбчатый, кирпичный
3. Столбчатый, металлические сваи
4. Столбчатый, асбестовые трубы с наполнением

Для такого фундамент неважно, в какую погоду делается его сборка. Однако учтите: если почва имеет примеси глины, то закладывать фундамент лучше всего тогда, когда солнечная теплая погода. Сверить землю для строительства вам придется под углом 90 градусов

Если вы считаете, что вам будут нужны сваи большого диаметра, то в таком случае вам придется задействовать спецтехнику для установки фундамент. Если сваи маленького диаметра, то такая техника вам будет не нужна. Так даже легче будет выставить одинаковый уровень фундамент при строительстве

Сверить землю для строительства вам придется под углом 90 градусов. Если вы считаете, что вам будут нужны сваи большого диаметра, то в таком случае вам придется задействовать спецтехнику для установки фундамент. Если сваи маленького диаметра, то такая техника вам будет не нужна. Так даже легче будет выставить одинаковый уровень фундамент при строительстве.

1. Перед завинчиванием свай сделайте разметку участка.
2. Подготовьте его к строительству фундамент – поверхность обязательно должна быть ровной.
3. Очертите периметр.
4. После этого в углах проведите установку арматурных прутов. Их длина не должна превышать пятидесяти сантиметров.
5. Натяните между ними веревку. Шпагат для этих целей тоже подойдет. Это поможет вам понять, насколько точную вы провели разметку.
6. Потом установите приготовленные сваи. Глубина установки должна быть не меньше 50 см. То, насколько глубоко вам удастся установить сваи, в первую очередь зависит от того, грунт какого типа на вашем участке. Расстояние между сваями должно быть примерно один метр.
7. После того, как все сваи будут установлены, их нужно подрезать до того уровня, какой вы посчитаете необходимым. На завершающем этапе проводится бетонирование стволов. На них же проводится монтаж оголовков.
8. Главный нюанс при работе со сваями – устройство не должно производиться повторно. Такая установка нарушит грунт, который был утрамбован. Используйте схему, чтобы лучше понять принцип устройства. Как выглядят этапы работы со сваями и установка фундамент, смотрите на видео.

Ее делают из брусьев такого размера:

Перед тем, как класть брусья, смажьте верхнюю часть свай мастикой, и после этого наложите на них рубероид в два слоя. Это нужно для того, чтобы обеспечить гидроизоляцию. Обработайте брусья антисептиком, и установите на сваи. Такая сборка делается по всему периметру основания. Стыки углов усилит установка уголков из металла. Их необходимо будет закрепить гвоздями. Крепежными винтами зафиксируйте обвязку на основании. Брусья вам будет нужно уложить в специальные пазы и привинтить их. На обвязку кладите доски таким образом, чтобы они перекрыли те места, где соединялись брусья. Туда позже будет монтироваться стойка каркаса. Не забудьте о том, что доска тоже должна быть обработана антисептиком. На видео показано, как правильно делать обвязку сборка.
