Как пользоваться перфоратором: по бетону, подготовка к работе и описание режимов

Основные режимы работы перфоратора

Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.

Режимы работы перфоратора: сверление, бурение, удар

Сверление

Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.

В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура. Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.

Чаще всего перфоратор используется для сверления камня или бетона. Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию. Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».

Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.

Бурение

Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка). Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов. Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.

Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.

Удар

Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.

Реверс

Функция реверса позволяет переключать направление вращения патрона в разных направлениях.

Переключатель реверса находится под рукой

Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.

Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.

Дополнительные возможности инструмента

Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:

линейка для определения глубины отверстия;
рычаг фиксации рабочего положения пусковой кнопки;
предохранительная муфта — останавливает работу мотора при заклинивании бура.

пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.

Как правильно пользоваться перфоратором

Долговечность инструмента и легкость работы зависит от многих факторов, но для всех случаев имеются универсальные советы.

- Технические параметры инструмента должны отвечать нагрузкам и длительности эксплуатации. Небольшие домашние работы можно выполнять бытовыми перфораторами, для строительных мероприятий необходим профессиональный инструмент.
- Во время работы следует занимать удобное и безопасное положение: упор ног должен быть надежным, настилы устойчивыми. Рабочий должен иметь достаточно свободного пространства для передвижений, не отвлекаться на посторонние факторы и т. д.
- Никогда не надо демонтировать специальную дополнительную рукоятку. Это не только облегчает работу и повышает ее безопасность, но и увеличивает производительность и качество.
- На рабочем месте должен быть порядок, все лишние предметы, инструменты и большой строительный мусор убраны.
- Во время работы надо использовать только «родные» смазочные материалы, патроны, совместимые сверла, долота и прочие инструменты.
- Перед началом работ необходимо проверить техническую исправность, при необходимости выполнить комплекс регламентных технических работ.
- Запрещается перегревать двигатель, большой объем работ следует делать с перерывами. Работать нужно только острыми инструментами, тупые существенно увеличивают нагрузку на все узлы, становятся причиной быстрой утомляемости, уменьшают производительность труда.

Интересно знать! При перегреве обмоток статора и ротора они охлаждаются намного быстрее и безопаснее при работе на холостых оборотах. Не надо просто выключать инструмент, это ухудшает положение. Работающий двигатель эффективно отводит тепло специальной крыльчаткой.

Категорически не рекомендуется прилагать большие усилия на изгиб. Инструмент не рассчитан на такую работу, при достижении критических нагрузок быстро изнашиваются все трущиеся пары. Часто деформируются оси длинных приспособлений, работать в дальнейшем с ними запрещается.
После работы в условиях повышенной пыльности рекомендуется сделать внимательный осмотр состояния щеток и коллектора, очистить обмотки статора и ротора.

Все перфораторы имеют несколько режимов, ними надо правильно пользоваться:

только удар – для работы в режиме отбойного молотка;
только вращение – для работы с алмазными коронками или обыкновенными сверлами;
вращение и удар – для работы сверлами с победитовыми напайками, проделываются отверстия в твердых материалах.

Неправильный выбор режима повреждает инструмент, иногда его приходится выбрасывать. Кроме того, существенно усложняются работы, ухудшается их качество, перфоратор может полностью выйти из строя.

Важно! Для минимизации рисков травматизма в обязательном порядке следует пользоваться средствами индивидуальной защиты.

Лучшие перфораторы с двуми режимами работы

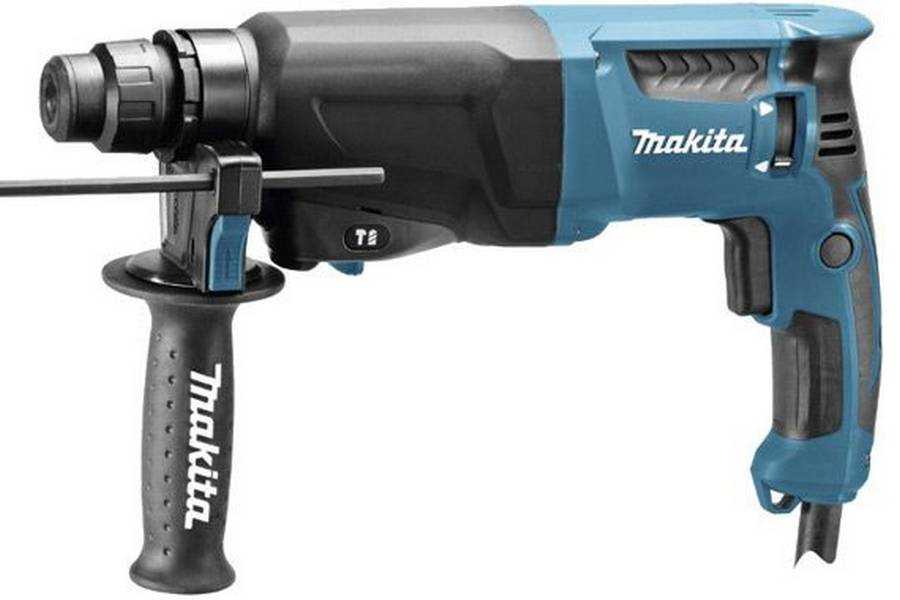

Makita HR2300

Недорогой (до 8 тыс. рублей) полупрофессиональный аппарат для работы на высоте. Малый вес и эргономика позволяют управляться с устройством, даже забравшись на самый верх стремянки.

Инженеры подумали о левшах и сделали удобную систему управления реверсом хода бура. Теперь реверс можно запускать и регулировать одной рукой, а второй рукой держать само устройство за рукоять.

В комплекте поставки, помимо кейса без дополнительных буров, прилагается дополнительная рукоятка с кнопкой-фиксатором. Помимо этого можно регулировать частоту вращения бура, чтобы аккуратно сверлить отверстия в керамике или других сложных поверхностях. Из-за универсальности и невысокой цены модель отлично подойдет для домашнего использования.

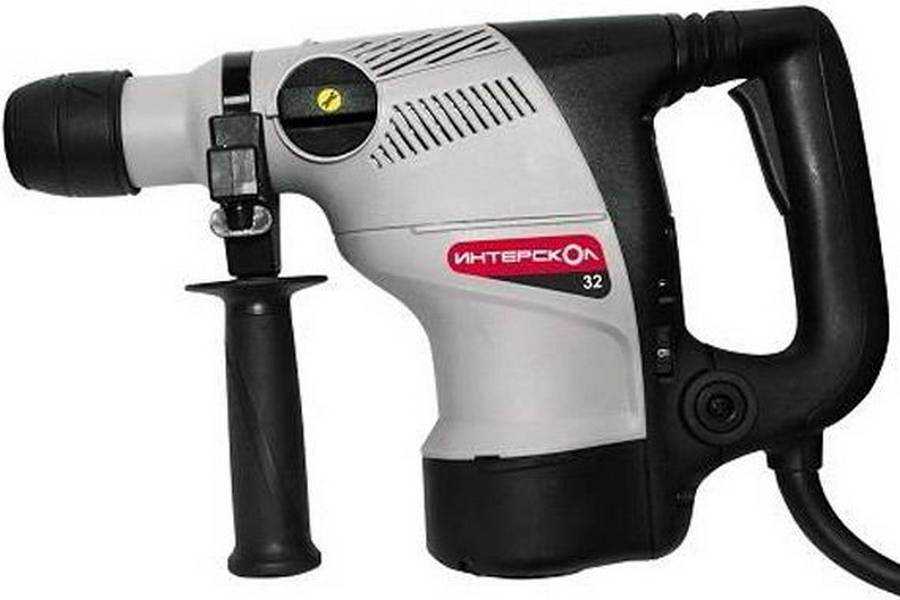

Интерскол П-32/1000Э

Отечественный перфоратор с вертикально установленным мотором. Это облегчает конструкцию и позволяет вместить все узлы в меньший корпус. В итоге, Интерсколу удалось сделать полупрофессиональный аппарат весом меньше 6 кг.

Российские инженеры также использовали антивибрационную систему и дополнительную ручку с регулировкой глубины бурения. Таким образом, инструмент стал еще удобнее при выполнении работ, требующих аккуратности и точности. Этим целям служит и регулировка частоты вращения бура.

В комплекте поставки уже привычный кейс, но производитель пожадничал и не положил в комплект дополнительные буры. Кроме того, многим может не понравиться шнур длиной в 2 несчастных метра.

Правила безопасного использования инструмента

Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:

обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации;
соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно

Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.

Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.

Подача жидкости в зону работы

Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура

Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет

В каких случаях могут мигать лампочки?

Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.

Смена подшипников и кнопки пуска

Иногда возникает необходимость в смене подшипников. Во время осмотра можно заметить, что если его прокрутить вручную, то он может издавать странные звуки типа треска или хруста. Это означает, что подшипник нуждается в замене. Для этого можно использовать специальный съёмник, он состоит из винтовой части и части, которая приспособлена для захвата гильзы подшипника. После демонтажа требуется установка нового подшипника, для этого обычно пользуются молотком из резины или дерева, лёгкими ударами которого нужно поставить подшипник на своё место

Важно не прилагать чрезмерных усилий, чтобы ось подшипника не сместилась относительно оси вала

Также может возникнуть необходимость в замене кнопки пуска, для этого сначала снимается крышка, которая является корпусом для защиты внутренних деталей перфоратора. После этого контакты проводников, которые подключены к кнопке, отсоединяются, а сама кнопка вытаскивается из посадочного места. Теперь остаётся взять новую кнопку и произвести все вышеуказанные действия в обратном порядке.

Преимущества перфораторов

Преимущества Часто многие новички удивляются: зачем нужен перфоратор, если для работы вполне можно приобрести дрель? Она дешевле, комплектующие к ней тоже стоят на порядок меньше, а еще она компактна и привычна. Однако не все так просто. Есть некоторые тонкости, которые необходимо знать перед выбором.

Перфоратор, действительно, достаточно дорогое устройство. Он относится к профинструменту. Но его стоимость оправдывает себя. В первую очередь, стоит упомянуть о качестве и долговечности хорошего перфоратора. Еще один его несомненный плюс — скорость бурения.

Перфоратор превосходно работает и на бетоне, и на штукатурке, и на мягких материалах. Специальный патрон обеспечивает надежное функционирование устройства, при этом от мастера не требуется никаких затрат силы. Если необходимо сделать качественный ремонт, то здесь не обойтись без перфоратора. Конечно, в идеале мастер должен иметь и перфоратор, и дрель.

Рекомендуем прочитать как правильно выбрать бензопилу.

Функции, которые могут быть полезными

Оценивая функционал перфоратора, следует знать о базовых опциях. Нередко продавцы именно о них говорят, как об уникальной особенности, но на практике – это всего лишь минимальное техническое оснащение. К таким возможностям относится реверс, его отсутствие – скорее исключение из правил. Обратный ход поможет извлечь оснастку, если ее заклинило в материале

Здесь стоит обратить внимание на тип переключателя, хорошо, если он вынесен отдельной клавишей, а не расположен у кнопки пуска, аналогично ударной дрели

Фиксация инструмента во включенном положении и кнопка защиты от механического включения – обычные базовые опции.

Если стоит задача выбрать надежный перфоратор для работы, стоит обратить внимание на наличие дополнительных функций:

Предохранительная муфта или технология KickBack Control – полезная защитная опция. При заклинивании оснастки электроника блокирует двигатель, оберегая оператора от инерционного удара.
Автоматическое отключение при износе угольных щеток – поможет защитить инструмент от поломки.
Система гашения вибрации, как у модели GBH 2-24 Professional, встречается преимущественно у профессиональных перфораторов. Опция очень полезна – оберегает руки при регулярном, продолжительном бурении.
Плавный старт при сверлении снижает нагрузку на внутренние механизмы, эта функция чаще всего встречается в мощных моделях.

В профессиональной технике высшего ценового сегмента могут встречаться иные опции, например, система пылеудаления, как у некоторых перфораторов Makita. Это не менее полезные технологии, которые существенно увеличивают конечную цену агрегата. Насколько рациональна будет переплата – зависит от вида и условий проведения работ.

Конструкция перфоратора и принцип работы

Принцип работы невозможно объяснить без понимания устройства. Все детали размещены в особо прочном пластиковом корпусе, класс герметичности надежно предохраняет их от попадания пыли и влаги.

Электрический двигатель

Создает энергию для выполнения работы. Может иметь вертикальное или горизонтальное положение. От его мощности зависят технические параметры и назначение перфораторов.

Редуктор

Значительно понижает большие обороты оси ротора, за счет чего увеличивается крутящий момент на оптимальных режимах оборотов.

Предохранительная муфта

Повышает безопасность труда, моментально останавливает вращение патрона после его заклинивания. В противном случае перфоратор вырывается из рук, что становится причиной очень тяжелых травм. В зависимости от инженерной схемы муфта может иметь три вида:

Фрикционная.
Состоит из сжатых дисков, рассчитанных на определенное усилие, при его превышении она проскальзывает. Принцип действия во многом напоминает фрикционную муфту автомобилей. Механизм используется только в профессиональных мощных инструментах.
Кулачковая.
Состоит из двух половинок, передача крутящего момента выполняется скошенными выступами. При критических ситуациях полумуфты выходят из соединения, слышен звук наподобие трещотки. Недостаток таких муфт – со временем места сцепления развальцовываются, усилие сцепление существенно уменьшается, перфоратор не работает даже при допустимых нагрузках.
Роликовая.
Современный тип, вращение передается с помощью шпонки в виде ролика. Она располагается в специальном пазу втулки, при заклинивании патрона выходит из зацепления с блокирующими зубьями. После снятия критической нагрузки под воздействием пружины возвращается на прежнее место, момент вращения опять передается патрону.

Это интересно! Муфты присутствуют только у перфораторов, дрели их не имеют

На это следует обращать внимание и покупать соответствующие инструменты.

Ударный механизм

Очень ответственный и нагруженный элемент устройства, может быть электромеханического или электропневматического типа. Первый считается морально устаревшим и в настоящее время не используется. Электропневматический состоит из подвижного подшипника (пьяного), совершающего возвратно-поступательные движения. Приводит в действие поршень, размещенный в специальной растровой втулке, сжимает воздух и перемещает ударный боек. В конце происходит прямой удар.

Антивибрационные устройства

Уменьшают вибрации, улучшают условия труда, увеличивают срок эксплуатации инструмента. Для этого используются различные пружины, резиновые втулки, противовесы и прочие устройства.

Ударные и вращательные движения передаются патрону, в котором фиксируется рабочий инструмент. Зная принципиальное устройство перфораторов проще понять принцип его действия. Что происходит после подачи напряжения на двигатель?

Рекомендуем посмотреть рейтинг лучших строительных пылесосов по отзывам пользователей.

Принцип работы перфоратора:

Начинает вращаться вал ротора, скорость примерно 27 тыс. об/мин. Небольшая шестерня вала входит в сцепление с большой шестерней редуктора – уменьшается скорость на выходе и одновременно увеличивается крутящий момент. Для уменьшения шумности шестерни косозубые. При необходимости обороты вала дополнительно регулируются электронным устройством.
Шестерня редуктора неподвижно связана с валом. На нем установлена шестерня для придания патрону вращательного движения и подвижный подшипник (пьяный), придающий возвратно/поступательные движения.
Пьяный подшипник шариковый, они котятся по S-образным канавкам, за счет чего внешняя обойма колеблется. К ней на двух выступах подвижно зафиксирована специальная полукруглая обойма. На верхней плоскости обоймы есть рычаг, связанный с подшипником ударного поршня.
Поршень располагается в растровой трубке и передвигается вперед/назад, сильно сжимает воздух, за счет чего приводится в движение ударный боек.
Боек передает усилие на ось, а она ударяет о пятку установленной в патроне насадки.
К насадке прочно фиксируется рабочий инструмент. В зависимости от выбранного режима, он может иметь одновременно вращательное и возвратно/поступательное движение (в случае бурения отверстия в бетоне или иных твердых материалах), только ударное (при необходимости лишь долбить) или только вращательное (для высверливания отверстий в относительно мягких материалах).

Как извлечь из перфоратора заклинившее сверло

Существует несколько простых способов, позволяющих извлечь из патрона перфоратора застрявшее в нем сверло.

Свободную часть сверла, которое застряло в патроне перфоратора, необходимо зажать в тисках, а затем аккуратно простучать по кулачкам зажимного механизма молотком, используя деревянную прокладку.
Если вышеописанный способ извлечения застрявшего сверла не помогает, то патрон можно поместить в емкость с бензином, а затем попытаться извлечь сверло обычным способом.
Если сверло заклинило в патроне ключевого типа, следует провернуть ключ такого механизма против часовой стрелки, что позволит освободить инструмент. При необходимости в патрон ключевого типа, в котором застряло сверло, можно капнуть машинное масло.
— Чтобы извлечь сверло, которое заклинило в быстрозажимном патроне, можно попытаться несильными ударами, совершаемыми против часовой стрелки, ослабить зажим крепежного механизма.
Последним вариантом освобождения сверла, которое заклинило в патроне перфоратора, является полная разборка крепежного механизма.

Какие бывают перфораторы?

Прежде чем говорить о выборе, сначала следует узнать, какими вообще бывают перфораторы. Об этом и пойдет речь в данной части. Такой своеобразный ликбез.

Все перфораторы делятся на два больших класса — SDS-plus и SDS-max. Можно не задумываться, откуда такие названия. Надо лишь понять, что главное их отличие — это посадочное место для буров в патроне. Буры SDS-max имеют более толстый посадочный хвостовик, чем SDS-plus. Соответственно и по диаметру бур SDS-plus может быть максимум на 32 мм, а SDS-max достигает и 80 мм.

Перфоратор SDS-plus горизонтальным расположением двигателя

Габариты, масса и мощность двигателя у перфораторов SDS-plus в среднем меньше, чем у SDS-max, правда есть модели SDS-max, которые могут быть меньше некоторых моделей SDS-plus, но это скорее исключение.

Перфораторы SDS-plus могут быть двух- или трехрежимными. Но можно найти и однорежимный перфоратор, у которого единственный режим работы — сверление с ударом. На двухрежимных уже добавляется возможность сверлить без удара, что позволяет их использовать как обычную дрель. Трехрежимный перфоратор помимо указанных двух режимов может еще и работать в качестве отбойного молотка, когда вместо бура ставится пика или долото, а перфоратор просто долбит и ничего не вращает.

А вот все SDS-max перфораторы имеют только два режима — собственно режим перфоратора, когда он может вращать бур и одновременно долбить, и режим отбойника — удар без вращения. Работать в качестве безударной дрели таким перфоратором будет не с руки, так как он большой и тяжелый, поэтому такого режима работы у него и не бывает.

Перфоратор SDS-max

Важнейшими характеристиками всех перфораторов являются мощность двигателя и энергия удара. Они влияют на то, какого максимального диаметра бур можно будет поставить, и на то, как быстро он будет бурить. На перфораторах SDS-plus у разных моделей мощность может быть от 400 до примерно 1100 Вт, а энергия удара в пределах 5 Дж. У перфораторов SDS-max мощность двигателя может достигать 1500 Вт, а энергия удара доходит до значений примерно в 20 Дж.

Расположение двигателя на перфораторах SDS-plus может быть горизонтальным или вертикальным. Некоторые их еще называют прямыми и бочковыми соответственно. При этом нельзя сказать, какой перфоратор лучше — вертикальный или горизонтальный, — так как вертикальный движок ставят просто на более мощные модели, поскольку, если расположить такой двигатель горизонтально, инструмент станет слишком длинным. Правда есть и исключения, когда перфоратор не очень мощный, но двигатель стоит вертикально — в любом случае это делают для уменьшения длины перфоратора.

Перфораторы SDS-max имеют только вертикальное расположение.

Перфоратор SDS-plus с вертикальным расположением двигателя

Далее перфораторы могут отличаться опционально. Это касается моделей SDS-plus, так как на SDS-max никаких особых опций нет.

Перечислим эти опции.

Среди перфораторов SDS-plus есть такие, которые могут иметь в комплекте два патрона. Один обычный, как у всех перфораторов, с посадкой под бур, а второй — кулачковый, как у дрелей, позволяющий превратить сей агрегат собственно в дрель. Конечно, любой перфоратора с одним лишь патроном для буров также можно использовать в качестве дрели, используя кулачковый патрон с переходным хвостовиком под посадку SDS-plus. Однако в таком виде кулачковый патрон будет иметь некоторый люфт, так как сама посадка SDS-plus изначально предусматривает некоторый свободный ход для буров. В таком виде пользоваться перфоратором как дрелью можно, но не так удобно, как со специальным сменным патроном, который не люфтит. Ну и переплатить за такую приспособу, конечно же, придется.
Еще одной опцией для перфораторов SDS-plus является встроенный пылесос. С таким устройством не страшно работать в чистых помещениях, так как вся пыль сразу же засасывается в специальный мешок, не разлетаясь. Эта опция еще сильнее увеличивает цену.
Для тех, кто не может позволить себе перфоратор со встроенным пылесосом, но не желает распространения пыли, существует аппарат с насадкой под пылесос. Она надевается таким образом, что окружает патрон, и имеет патрубок для подключения пылесоса. Таким образом, можно также работать внутри чистых помещений, но уже потребуется отдельно стоящий пылесос.
Для тех, кто работает в местах, где нет возможности подсоединиться к сети 220 В, существуют аккумуляторные перфораторы. С ними можно работать где угодно, заранее позаботившись о заряде аккумулятора. Правда цена на такие модели по сравнению с аналогичными сетевыми в несколько раз выше.

Ликбез по типам перфораторов окончен, перейдем к фирмам-производителям.

Подготовка инструмента к работе

Правильное использование перфоратора предусматривает строгое соблюдение требований инструкции и руководства по эксплуатации. Нарушение этих правил приведёт к скорой поломке инструмента без возможности ремонта.

Наиболее распространённые ошибки при работе перфоратором:

превышение допустимой нагрузки на инструмент;
длительная непрерывная работа, при которой элементы привода и редуктора перегреваются и могут выйти из строя;
пренебрежение требованиями и сроками технического обслуживания инструмента;
нарушение режимов смазки, использование некачественных смазочных материалов;
выполнение работ, не предусмотренных руководством по эксплуатации.

Перед началом работы инструмент следует осмотреть. Необходимо убедиться в его комплектности, в отсутствии механических повреждений корпуса инструмента и патрона. Проверить целостность электроизоляционного слоя кабеля подключения к сети. Удостовериться в том, что рабочий инструмент (буры, свёрла, коронки) не имеет трещин или сколов, режущие кромки остро заточены.

После этого следует выполнить пробное включение и работу в холостом режиме. Обязательно нужно проверить работоспособность кнопок и тумблеров управления скоростью и направлением вращения патрона.

Для безопасной работы с перфоратором понадобятся средства индивидуальной защиты:

прозрачные очки;
перчатки;
закрытая обувь;
спецодежда;
наушники или беруши.

Нельзя пренебрегать правилами личной безопасности при работе со столь мощным электроинструментом. Осколки твёрдых материалов и пыль могут нанести вред здоровью.
