Каркасно-панельные дома: технология строительства

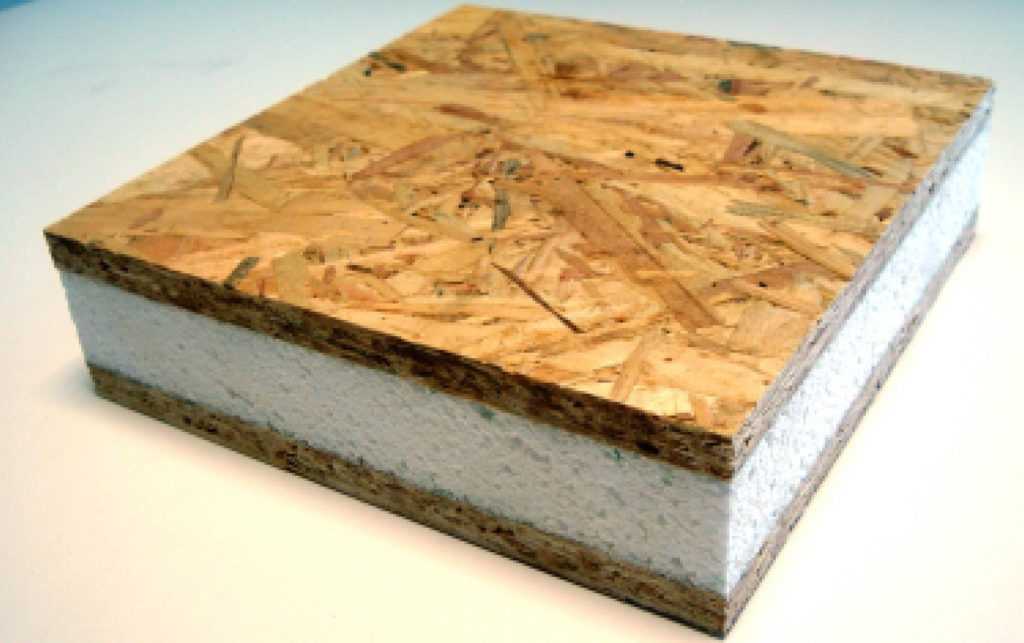

Что такое сэндвич панель

У панелей для каркасного дома неоднородная структура, состоящая из трех слоев, что позволяет сохранять тепло внутри строения. Внешними слоями выступают панели ОСБ, а между ними располагается ПСБ-С, являющийся самозатухающим конструкционным пенополистиролом. Между собой элементы соединены при помощи полиуретанового клея. Стоит заметить, что благодаря использованию ПСБ-С внутри дома всегда будет комфортно из-за его теплоизоляционных характеристик. Дома, построенные с применением СИП панелей, считаются экологическими чистыми и безопасными для здоровья человека.

Толщина и длина СИП панелей варьируется и может составлять от 120 до 225 мм по толщите и до семи метров по длине.

Особенности монтажа панелей

Строительство любого дома начинается с проектирования. Особенности проектов панельных домов – жесткая привязка размеров панелей к параметрам дома, а также способам прокладки инженерных коммуникаций.

В общем случае панели – это элементы, из которых строится каркас здания.

Они устанавливаются в качестве стен, жестко прикрепляясь к нижней обвязке фундамента. В некоторых случаях панели используются для укладки пола и потолка дома – это характерно для щитовых домов по так называемой «немецкой» технологии.

Обычно панели имеют размеры от трех-четырех метров в ширину и высоту первого этажа. Панели «немецких домов» вообще изготавливаются целиком под стену дома.

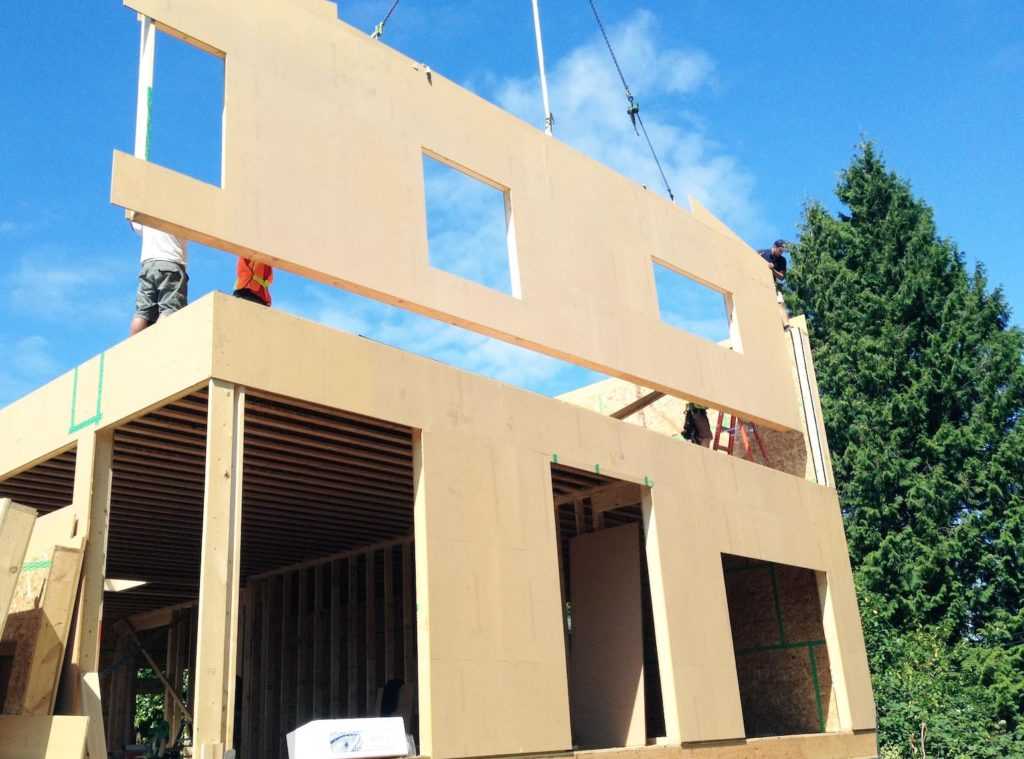

Монтаж панелей

Виды строительных блоков

Сегодня застройщики частных домов отдают предпочтение следующим видам блоков:

• бетонные;
• газобетонные;
• газосиликатные;
• керамзитобетонные блоки;
• а также блоки из самана, шлакоблоки и другие.

Традиционным материалом в строительстве являются пустотелые бетонные блоки. Они находят широкое применение в качестве несущих конструкций, а также перегородок для любых типов сооружений, и применяются как в малоэтажном строительстве, так и для возведения высотных зданий.

Бетонные дома успешно выдерживают сложные климатические условия, перепады температур и отвечают всем нормам пожарной безопасности. Другим преимуществом строительства домов из бетонных блоков является экономичность постройки, за счет минимального потребления кладочного раствора и снижение затрат на рабочую силу.

Газобетон, пенобетон, газосиликат составляют группу так называемых ячеистых бетонов.

Блоки из этого материала имеют пористую структуру и характеризуются высокими шумо- и теплоизоляционными свойствами. Они значительно легче обычного бетона, благодаря чему нет необходимости возводить мощный фундамент. Единственным неудобством является то, что этот материал не способен выдерживать большие нагрузки, поэтому, используя массивные перекрытия, следует создавать дополнительный бетонный пояс.

В состав ячеистых бетонов входят:

• цемент;
• песок;
• пенообразователи и некоторые добавки.

А основное их назначение – возведение стен домов. Монтаж таких блоков производится с использованием клеевых смесей или пескоцементного раствора.

Керамзитобетонные блоки – очень удобный строительный материал, широко применяемый для постройки как малоэтажных домов, так и высотных зданий. Керамзит обладает большей прочностью, по сравнению с другими материалами. К тому же, у него хорошие теплоизоляционные и шумопоглощающие свойства.

Керамзит состоит из:

• цемента;
• песка;
• и обожженной глины.

Благодаря низкой гигроскопичности, керамзитобетонные блоки очень устойчивы к внешней среде и не требуют специального ухода.

Стеновые блоки из шлакобетона, а упрощенно – шлакоблоки, применяются для возведения стен домов. Производятся методом вибропрессования раствора бетона в специальной форме.

Основой для их изготовления, до недавнего времени, служили отходы металлургической промышленности, что ни могло не влиять на экологичность. Сегодня сырьем для производства шлакоблоков служит:

• отсев щебня и кирпича;
• гравий;
• керамзит и др.

Дом из шлакоблоков прочен, экономичен, имеет отличные термические и противопожарные качества.

Правда, несмотря на то, что шлакоблок близок по своим техническим характеристикам к перечисленным выше материалам, у него значительно хуже показатели по морозоустойчивости и водопоглощению, что существенно влияет на срок службы построек.

Саман – несколько экзотичный, но не утративший популярности строительный материал. Он известен уже не одно столетие и, в свое время, довольно активно использовался для малоэтажного строительства.

В состав самана входят:

• глина;
• вода;
• песок;
• и солома.

Саманный дом — очень уютный и экологичный, а содержащаяся в саманном кирпиче глина делает дом практически несгораемым. Саман неплохо приспособлен к влажному климату, но он очень плохо переносит морозы.

Промораживание является основной причиной разрушения таких домов, что ставит под сомнение рациональность использования самана как строительного материала в большинстве регионов России. Однако выход есть: если четко соблюдать технологию строительства и утеплять стены снаружи, дом из самана прослужит долгие годы.

Недостатки блочных домов

Дома из блоков не гниют и не горят. Но, как и у любого материала, у ячеистых блоков есть свои недостатки:

1. Во-первых, они уступают по прочности монолитным блокам и кирпичу, поэтому при возведении дома в два этажа и более, необходимо усиливать межэтажные перекрытия;
2. Во-вторых: газобетонные, пенобетонные, газосиликатные дома, а точнее их стены, обладают высокой гигроскопичностью, следовательно, их необходимо предохранять от воздействия влаги;
3. Также нужно учитывать, что строительные блоки являются черновым материалом, а значит, требуют наружной облицовки.

Панели для каркаса

Панели, из которых строится дом, представляют собой ячейку с внешней и внутренней обшивкой и заложенным внутри утеплителем. В качестве обшивки обычно используются традиционные листовые материалы, такие, как фанера, ОСП (ориентировочно-стружечные плиты) или ГВЛ (гипсоволокнистый лист).

Понятно, что для транспортировки таких блоков утеплитель и обшивка должны быть крепко связаны между собой. Это решается двумя способами – во-первых, традиционно для панелей выбирают монолитный утеплитель – в отличие от минеральной ваты, которую обычно закладывают в стены каркасника после его возведения, по обычной технологии. Во-вторых, утеплитель склеивается с листами обшивки.

Самый распространенный вид панели для каркасов – так называемые СИП-панели (от английского SIP, что означает «Structural Insulated Panels», или «структурно изолированные панели». Они представляют собой плиту полистирола или пенопласта, в качестве утеплителя, с хорошо приклеенными к ней листами ОСБ.

Обычно такие панели производят в заводских условиях, где параметры технологически жестко выдержаны и соответствуют ГОСТам и строительным нормам.

Для строительства сооружений, не имеющих  особенных повышенных требований, типа хозяйственных построек, такую панель можно изготовить и самостоятельно.

Сип-панель

Виды технологий для возведения каркасных домов

Каждая технология строительства каркасных домов обладает плюсами и минусами, на сегодня существует несколько методов этого домостроения.

 Технология SIP из Канады

Если выбрать канадскую технологию SIP, то нужно помнить, что она предусматривает установку щитов небольшого размера. Главное, что они должны быть произведены исключительно в заводских условиях. В устройстве щитов нет ничего сложного, потому что берется простой лист пенопласта и его аккуратно оклеивают ОСП плитами. Щиты, изготовленные в заводских условиях, применяются для монтажа каркаса и перегородок.

 Технология «Платформа»

 В первую очередь следует рассказать о канадской технологии, которая еще называется системой «Платформа». Подобную технологию чаще всего применяют для строительства жилья на территории Канады и стран Евросоюза. Щиты могут собираться, как на месте монтажа каркаса, так и в производственных помещениях.

В первом варианте требуется провести дополнительное заполнение щитов с помощью утеплителя, а также обшить ГВЛ или OSB плитами. Прежде чем устанавливать щит создается специальная платформа, то есть укладываются лаги и OSB плиты. Каждый из щитов имеет пазы, с помощью которых их легко установить прямо на платформу.

В верхней части скрепление осуществляется путем обвязки. При выполнении монтажа не стоит забывать об утеплителе, который пригодится в процессе установки стен. После монтажа стен проводится установка кровли и коммуникаций, утепление стен, потолков и пола. Заключительным этапом в строительства является выполнение отделочных работ с внешней и внутренней стороны здания.

 Немецкая технология

Если при строительстве дома используются исключительно готовые стеновые платформы, привезенные с завода, то такая технология называется немецкой. Это ее главная отличительная черта. Плюс каркасно-панельного дома заключается в том, что все коммуникации можно проложить внутри стен, что позволяет экономить полезную площадь.

Необходимо позаботиться о наличии грузоподъемной техники, причем доставка с ее помощью потребует дополнительных финансовых затрат и это, не считая установки плит. Щиты для монтажа стен могут быть скреплены таким же методом, как и все вышеуказанные строения.

Каркасно-щитовой дом имеет несколько минусов:

• не получится контролировать сборку щитов на производстве, если была нарушена технология изготовления, возможны пагубные последствия;
• приходится прибегать к грузоподъемному транспорту;
• сама конструкция отличается наименьшей надежностью, нежели каркасно-рамочные строения.

Если процесс сборки осуществляют квалифицированные специалистами, то у хозяина не будет возможности контролировать процесс монтажа. Рекомендуется отдать предпочтение строительной компании, которая работает по договору.

 Дом фахверкового типа

На самом деле такой дом является каркасно-рамочным. Каркас самого строения состоит из клееных брусьев, имеющих сечение 15 см. Стойки каркаса образуют рамку, после чего ее нужно обшить плитным водостойким материалом и досками.

Внутреннее пространство заполняется утеплителем, весь процесс монтажа заканчивается установкой дверных проемов. Дом собирается прямо на месте стройки. Подобную технологию широко применяют по всему миру и, конечно же, на территории бывшего СССР.

Каждый каркасный дом, построенный в соответствии с данной технологией, отличается своим архитектурным оформлением. Данный метод строительства относят к числу наиболее удобных для самостоятельного возведения, то есть без привлечения специалистов со стороны. Все элементы каркаса доставляются на место в готовом виде, а легкость конструкций позволяет не привлекать тяжелую спецтехнику.

Если каркасный дом собирается производителем, то для него не характерно наличие большого количества архитектурных решений. Все обстоит иначе с каркасно-рамочным методом возведения жилых построек.

Каждый из указанных моментов следует учитывать в процессе проведения расчетов, необходимых для возведения дома.

Технология строительства каркасных домов значительно отличается от методов возведения конструкций из бревна или кирпича. Если же нет уверенности в своих силах, то разумнее всего обратиться к профессионалам, которые смогут сделать все на самом высшем уровне. Но даже в этом случае знания позволят вам контролировать процесс на всех этапах возведения. Главное, найти хорошую компанию, где работают квалифицированные строительные бригады.

Преимущества и особенности теплосбережения

В роли утеплителя используется базальтовая вата или минеральная вата, каждый из этих материалов обладает отличными теплосберегающими характеристиками, что и наделяет дом качествами, которые обеспечивают комфортный микроклимат. Таким образом, сравнивая минеральную вату, толщина которой равна 20 см, с кирпичной кладкой в 1 метр, можно утверждать, что слоя в 15 сантиметров окажется вполне достаточно для комфортного проживания.

Панельно-каркасные дома выстраиваются по технологии экономии средств на обогрев. Можно оставлять такую постройку без отопления на зиму, не боясь того, что будет повреждена внутренняя отделка. После того как устанавливается утеплитель, на него накладывается ветрозащитная пленка, которая препятствует проникновению ветра. После прибиваются бруски, на которые крепится обшивка, что предполагает простоту проведения работ. Это еще один плюс каркасно-панельной технологии. Вентилируемое пространство, которое остается между каркасом и обшивкой, исключает скапливание влаги и предотвращает загнивание древесины.

Классическая каркасная технология строительства

Дома возведенные по традиционной каркасной технологии, собираются непосредственно на строительной площадке из подготовленного материала, который используется для изготовления секций стен и перекрытий. Основой таких домов является прочный каркас – несущая силовая конструкция, к которой будут крепиться все составные элементы дома.

Утепляющие материалы монтируются в специально отведенные секции также на строительной площадке. Существенным преимуществом классической каркасной технологии строительства является ее поэтапность, которая позволяет очень точно укладывать утеплители, избегая технологических зазоров между элементами конструкций, и в итоге получить очень теплые дома годные для постоянного проживания.

Затем, стены и внутри и снаружи отделывают специальным паро-влагоизоляционным материалом мембранного типа, который служит преградой ветру и влаге. Далее, следует слой и внутри и снаружи листов специального прочного материала.

В итоге получаются прочные теплые стены, которые называются ограждающими конструкциями дома. Начиная с этого этапа, становится доступной внешняя и внутренняя отделка каркасного дома.

Стоит отметить, как преимущество домов, построенных по каркасной технологии, не только прекрасные теплоизоляционные качества, высокую скорость возведения, но и широкие возможности по оформлению внешнего вида, и вида и пространства внутренних помещений. Такой дом можно отделать как натуральными деревянными панелями, имитирующими брус, бревно, можно обработать современной декоративной штукатуркой или применить панели, имитирующие кирпичные стены разных типов.

Внутренняя отделка такого дома также может быть абсолютно разнообразной: от деревенского стиля (классическая отделка вагонкой), до современного оформления. В отличие от каменного, такой дом будет обладать меньшим весом, при этом будет легко прогреваемым, более теплым, не требовательным к перепаду температур.

Стоит отметить, что такая технология строительства каркасных домов не требует применения тяжелой строительной техники, а также предоставляет больше возможностей при выборе конструктивных решений.

Преимущества

Перед тем как начать строить каркасный дом, обязательно нужно изучить все преимущества, благодаря которым эта постройка так популярна.

• Главным плюсом такого сооружения является его стоимость.
• Второй положительный момент – возведение конструкции не занимает много времени. Например, бригада из четырех человек может построить такой дом буквально за полтора месяца. Но если потребуется и постройка фундамента, то монтажные работы будут длиться до трех месяцев. Впрочем, это все равно быстрее, чем в случае с классическим зданием.
• Каркасный дом имеет очень низкую теплопроводность стен. Благодаря этому в холодное время года прогревать можно только отдельные помещения – те, где это необходимо. Такой способ отопления значительно уменьшает затраты на эксплуатацию дома.
• Все необходимые коммуникации можно проводить сразу, прямо внутри стен.

• Усиленный фундамент можно не заливать под такую конструкцию, что не только сэкономит деньги, но и время.
• Постройка совсем не усаживается. Поэтому, как только дом будет построен, можно приступать к его обустройству.
• Строительные работы можно проводить в любое время года.
• Каркасный дом не имеет щелей.
• В таких постройках не будет ни плесени, ни насекомых.
• Так как конструкция не имеет жестких связей, то каркасные дома можно возводить и в сейсмоактивных регионах.
• Такое сооружение в любое время года можно и перестроить, и расширить, при этом ничуть не навредив ему.
