Каркас бытовки: металлические и деревянные, проекты и чертежи, особенности

Внутренняя отделка

Если с наружной отделкой дачных бытовок проблем обычно не возникает, то оформление интерьера во временном малогабаритном жилье требует большего внимания. В случае с совсем компактными строениями 2×3 м, используемыми в качестве сараев, здесь чаще всего применяется дешевый оргалит, которым отделывают потолки и стены. Но не все дачники выбирают маленькие бытовки, да и для постоянного летнего отдыха внутри хочется создать хотя бы подобие уюта. Как быть в этом случае?

Отделка металлических бытовок

Конструкции из металла (вагончики, контейнеры, изделия из сэндвич-панелей) по умолчанию не слишком хорошо держат тепло, пропускают внешние шумы. Поэтому отделка интерьера здесь начинается с монтажа дополнительной теплоизоляции на всех поверхностях — от пола до потолка. Поверх можно закрепить на обрешетке декоративные МДФ-панели или использовать вагонку, предварительно покрыв ее лаком или краской. Если используется оргалит или гипсокартон, поверхность легко можно оклеить обоями — она полностью ровная.

Оформление сооружений из дерева

Если бытовка построена из бруса, ее стены внутри не нуждаются в дополнительной отделке. Здесь достаточно подобрать интересные детали обстановки в стиле кантри. Деревянный пол лучше покрыть масляной пропиткой или лаком. Если хочется создать более современный интерьер, на помощь придет ламинат или линолеум в качестве покрытия, террасная доска.

В деревянной бытовке с двухскатной крышей можно не монтировать потолок — достаточно будет закрыть утеплитель закрепленными на лагах листами ДСП или вагонкой и сделать «полати». Этот настил, занимающий часть пространства, может выступать в качестве кровати-чердака, если снабдить его лестницей или перилами, а также служить как хранилище для овощей и инвентаря.

Внутренние стены и перегородки в деревянной бытовке, если они не предусмотрены изначально, можно сделать из гипсокартона или ДСП. Дальше поверхность можно окрашивать, оклеивать обоями, выкладывать плиткой. В «мокрых» зонах используются влагостойкие материалы. Стену возле газовой плиты, печи, обогревателя закрывают листовым металлом. В обеденной и жилой зоне можно использовать для отделки ПВХ-панели.

Строим деревянную бытовку

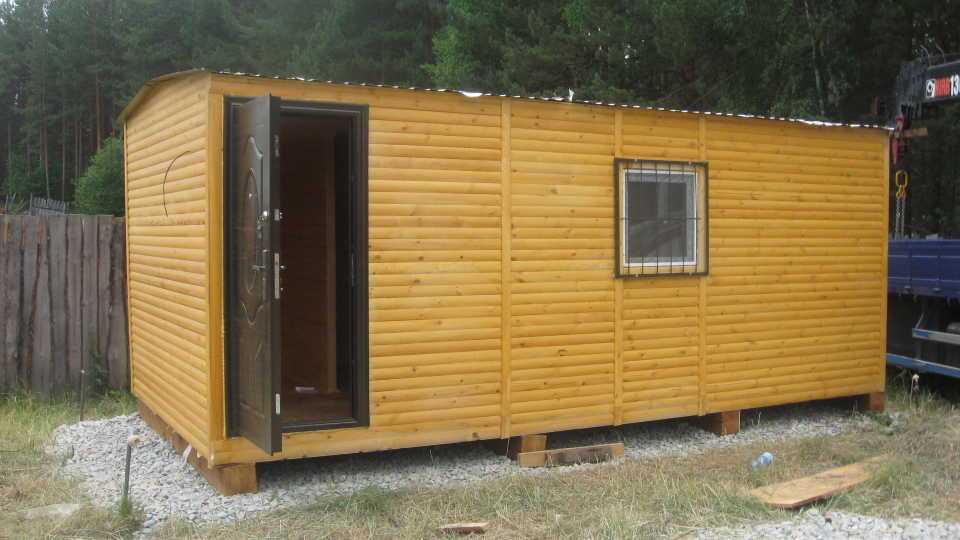

Деревянная бытовкаДеревянная бытовка

Приступаем к строительству каркаса нашей бытовки. Сначала укладываем деревянный брус по периметру будущего строения, а также по его центру для дополнительного упрочнения конструкции.

Нижняя обвязкаКрепление нижней обвязкиНижняя обвязкаСпособы соединения брусьев по угламЛаги

Соединяем противоположные стороны бруса. Для этого скрепляем лаги с брусом нижней обвязки. Соединять можно любым подходящим способом. Хорошо зарекомендовали себя соединения по методу шип-паз, с помощью металлических уголков и анкеров. Мы предварительно сделали выборки для соединения элементов и дополнительно упрочнили места скреплений гвоздями.

Монтируем вертикальные угловые и промежуточные стойки. Промежуточные опоры устанавливаем с метровым шагом. Для этого используем брус сечением 15х15 мм. Не забываем оставить проем для двери. Для надежного соединения элементов каркаса используем металлические уголки и саморезы. На этом же этапе устанавливаем опорные столбы для будущего крыльца, если его наличие предусмотрено конструкцией бытовки.

Угловые опорные стойкиУгловые опорные стойкиВарианты крепления вертикальных стоек

Монтируем брус верхней обвязки. Опорные стойки нашей бытовки имеют разную высоту, поэтому работаем следующим образом: сначала укладываем брус по верхушкам более высоких опор, после связываем низкие стойки и устанавливаем перпендикулярно по отношению к ним боковые поперечины. Соединения выполняем по уже знакомому методу с выборками и гвоздями.

Верхняя обвязкаУкладка балок перекрытия

В результате наш каркас будет разделен на ряд прямоугольных секций. Для упрочнения конструкции соединяем противоположные нижний и верхний угол каждой такой секции укосинами из досок.

Крепим стропильные балки к верхней обрешетке крыши. Используем максимально ровные доски, чтобы в будущем было проще делать обрешетку. Стропила монтируем с шагом порядка 500-600 мм

Уделяем особое внимание прочности соединений на балках кровельного перекрытия

Стропильные балки

Стропила односкатной бытовкиШаг стропил

Крышу сооружаем так, чтобы она немного выступала за границы каркаса. Это позволит нам обустроить на тыльной стороне бытовки основание для водоотвода, а на фасадной части смонтировать козырек.

Крыша из ондулинаОндулин инструкция по монтажуОндулин инструкция по монтажу

Материал для финишного покрытия кровли выбираем на свое усмотрение. К примеру, хорошо подойдет ондулин. Его укладываем с нахлестом, начиная с нижней части ската. Перед укладкой ондулина следует выложить сплошную обрешетку из досок и прикрепить поверх них гидроизоляционную пленку. Вместо ондулина можете использовать шифер или другой материал на ваш выбор.

Планировка и чертежи

Несмотря что постройка считается временной, часто-густо она потом превращается в баню или гостевой домик. Потому даже в бытовке есть такое понятие как планировка. Даже временное жилье должно быть относительно комфортным.

Бытовка-вагончик

Есть два основных типа бытовок: вагончик и распашонка. В постройке типа «вагончик» вход находится сбоку, внутри никакого разделения нет, в крайнем случае ставят перегородку — на 1,5-2 метра от входа. Это помещение используется как тамбур-раздевалка и склад для хранения инструмента. Это самый простой из возможных вариантов.

Чертеж бытовки-вагончика с размерами

На чертежах будут встречаться графические и цифровые обозначения, их расшифровка на фото ниже.

Обозначение на чертежах

Распашонка

Самая популярная планировка — распашонка. Это когда вход находится посередине. причем середина отгорожена и используется как тамбур, кладовка и т.п. Назначение двух других комнат может быть разным. Кто-то обе использует ак спальни, кто-то одну как кухню.

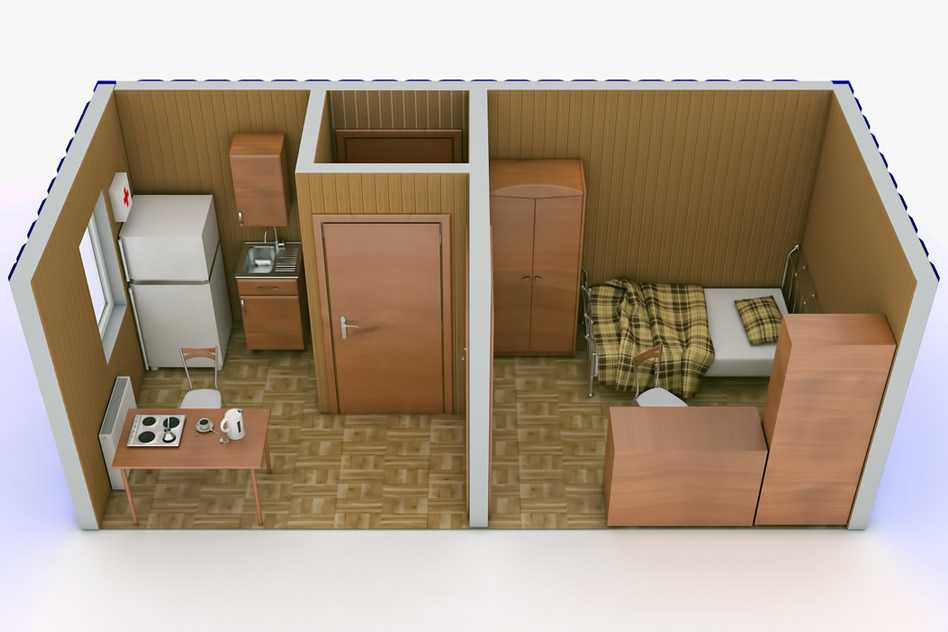

Два помещения и тамбур

С выгороженной небольшой кладовкой

Только тамбур без кладовки

Бытовка с туалетом и душем

Не все согласны даже на стройке или даче, даже временно, вести спартанский образ жизни. Требуются хотя бы элементарные удобства. Хотя, наверное, их лучше построить отдельно.

Как построить туалет на улице читайте тут, а о том как сделать летний душ — в этой статье.

Сан-блок находится с краю — более мудрое решение, особенно, если сделать отдельный вход

С туалетом

Выбрав чертеж, не забудьте, при разработке каркаса под бытовку, что в месте примыкания стен обязательно ставят стойки. Если к стойкам крепятся двери, они должны быть усиленными — сдвоенными.

Выбор фундамента и подготовка участка

Выбор фундамента, конечно, зависит от типа грунтов и глубины промерзания почв в конкретном регионе. Но бытовки — даже садовые и дачные — считаются временными постройками. Пусть «временно» они стоят и десять и больше лет… Потому тут подход не такой, как при выборе фундамента под дом. Один из основных критериев — малые затраты. Чем меньше, тем лучше. Вот с этой точки зрения и рассмотрим этот вопрос.

Сложенные на подготовленную подушку строительные блоки — простой вариант фундамента под бытовку

Фундамент под бытовку

Как уже говорили, бытовки стоят даже на шинах и сложенных друг на друга строительных блоках или столбиках из кирпичей. Они действительно стоят, так как имеют небольшую массу, и, за счет подвижности конструкции каркаса, выдерживают легкий перекос (порой выдерживают и заметный перекос). Но, если делать будете крыльцо (обязательно на несвязном фундаменте), будьте готовы к тому, что каждую весну придется что-то делать — оно то отстает, то поднимается, то опускается (по отношению к домику),

Это не такой распространенный способ, но работает ничуть не хуже

Если вы любите «основательно и на века», делайте сразу винтовой или свайный фундамент. Для легкой постройки это идеальный стабильный вариант. Не подходит он только для плывунов или скалистых грунтов. Но на скалистых грунтах пойдут и камни, а с плывунами разговор вообще отдельный — тут только плита без каких-либо вариантов.

А это — для любителей запаса надежности для всех — свайный фундамент с обвязкой из металлической трубы

Теперь по количеству опор. Дачная двухкомнатная бытовка с туалетом и душем 3*6 метров может стоять на 4 опорах по углам. Для более длинных — 7-8 метров — нужны еще и опоры посередине длинной стороны. Итого — 6 штук. Ставить дополнительные не имеет смысла — несущей способности этих более чем достаточно.

Подготовка участка

Про этот этап часто забывают или считают несущественным. Зря. Затраты не такие большие, а польза очевидна. Что надо сделать:

Снять весь слой плодородной почвы, вывезти его хоть на высокие грядки, хоть сложить где-то для дальнейшего использования.
Удалить растительные остатки, камни, корни.
Выровнять, утрамбовать.
Насыпать слой щебня, утрамбовать.
Насыпать слой песка, утрамбовать.
Дальше можно ставить опоры под бытовку (шины, строительные блоки, камни).

Подготовку участка лучше не пропускать

Зачем все это делать? Чтобы под бытовкой не образовалось болото и не начали гнить растительные и животные остатки, которые содержатся в плодородном слое. Явление очень неприятное и, после того, как бытовка поставлена и обжита, трудно устранимое. Лучше устранить саму возможность, чем бороться с последствиями.

Второй плюс установки бытовки на подготовленную площадку — меньше возможность того, что при весеннем пучении ее «поведет». Эта возможность не будет вас беспокоить разве что если вы установили бытовку на сваи (винтовые или заливные). Все другие «облегченные» варианты подвержены этому явлению.

Вариант планировки двухкомнатных бытовок

Один из популярных вариантов использования двухкомнатной бытовки для дачи — в одной комнате сделать кухню и столовую. Причем делают полуперегородку, которая номинально отгораживает кухню и жилую комнату. Хорошие двери и, возможно, утепленная перегородка нужны там, где обитаемые помещения отделяются от тамбура и душа с туалетом. Чуть позже станет понятно зачем.

Дачная двухкомнатная бытовка с туалетом и душем 3*8 метра. По планировке — традиционная распашонка. Обогреть ее сложно

Если планируется использование бытовки весной или осенью, и проживать будут 1-2 человека, лучшая планировка — если вход находится не посередине (так называемые распашонки), а с одного из краев, как на на фото ниже.

Чем такая планировка лучше? Так помещения легче отопить. Весной и осенью вы без подогрева не обойтись. В распашонке топить одной печкой можно только одну комнату. Держать открытыми двери — не самая лучшая идея, так как тепло будет уходить, ведь тамбур с открытыми дверьми свое назначение не выполняет. Вот и получается, что обитаемой будет только одна из комнат.

Если одна из комнат будет проходной, обогреть ее будет проще

Но есть еще варианты:

в холодное время использовать одну из комнат как холодильник, кладовку, склад;
поставить два источника тепла -по одному в каждой из комнат;
сделать выносной тамбур.

Преимущества приведенной выше планировки в том, что одной печкой можно отопить почти всю бытовку. Холодным остается только санузел. Но маленький объем проще обогреть. Перед принятием душа можно ненадолго включать переносной источник тепла, который обогреет помещение. А если воду греть при помощи дровяного титана, то он и будет отапливать помещение.

Особенности бытовки

Бытовка – это транспортируемое миниатюрное сооружение, способное осуществлять множество нужных функций.

Временное общежитие для работников стройки
Для хранения инвентаря, техники и различных материалов
Осуществлять функции раздевалки
Как торговое помещение, установленного возле стройки, для реализации квартир или офисов
В качестве лазарета или же кухонной зоны

Зачастую бытовки используют для временного проживания строителей и рабочего персонала на стройках. Если планируете стройку – то покупайтебытовки недорого с доставкой. Изготовляют их из дерева или же металла. Однако стальные имеют большее количество применений нежели деревянные:

Дольше служат и меньше подвержены внешним факторам.
Благодаря возможности установить отопление
За счет умения металла быстро нагреваться и долго сохранять тепло. Можно сберечь денежные средства в теплую погоду.
Риск возгорания ниже.
Подобное жилище обладает большей стойкостью и способно защитить от различных погодных явлений

И не важно в какой сезон — это будет происходить, зимой, летом, осенью или весной.

Средняя цена

Примерные расходы на строительство брусовой бытовки 6х3 своими руками представлены в таблице:

Материалы	Кол-во	Стоимость, руб.
Брус 100х150х6000	2 шт.	3200
Брус100х100х6000	7 шт.	7000
Брус 50х50х6000	19 шт.	6650
Вагонка 12,5х96х3000	18 уп.	10800
Доска 40х100х6000	13 шт.	2340
Доска 20х145х3000	55 шт.	11000
Рубероид 15 м2	2 рулона	500
Блок фундаментный 400х200х200	6 шт.	500
Блок фундаментный 400х400х200	4 шт.	220
Дверь входная	1 шт.	4000
Дверь межкомнатная	2 шт.	2500
Окно	2 шт.	2000
Уголок 90х90х45	15 шт.	500
Уголок 40х40х40	150 шт.	1500
Саморезы 70 мм, 80 мм	3 кг + 2 кг	1140
Гвозди 150 мм	5 кг	750
Антисептик	10 л	1500
Профнастил	21 м2	10000
Геотекстиль	30 м2	450
Песок	5 кубов	2500
Керамзит	3 куба	4000
Анкера	9 шт.	130
Утеплитель	8 кубов	10000
ИТОГО:	84680

К итоговой стоимости необходимо прибавить расходы по доставке материалов.

Пошаговая инструкция

Чтобы построить бытовку своими руками, нужно выбрать место, учесть правила противопожарной безопасности, если в дальнейшем бытовка будет использоваться как русская баня или душевая.

После того, как место выбрано, занимаются подготовкой строительной площадки. Нужно очистить участок от кустарников, сорняков и мусора. Далее описываем один из самых популярных вариантов строительства бытовки.

Территорию, где планируется постройка, нужно выровнять и подготовить полиэтиленовую пленку, которая должна быть больше планируемого строения минимум на метр со всех сторон. Это необходимо для защиты основания от влаги.

Далее устанавливаем фундамент. Для этого понадобятся бетонные блоки или кирпичные опоры до 200 мм.

По периметру снимаем слой земли и дерн, тщательно трамбуем, покрываем пленкой, засыпаем песком и отсевом щебенки.

После этого можно устанавливать опоры. Для стандартного размера бытовки используют 12 столбцов: три ряда по четыре в каждом. Их необходимо выровнять по высоте и накрыть листами рубероида, закрепив листы мастичной изоляцией.

На основания устанавливаются короба обвязки из бруса.

Следующий шаг – монтаж каркаса. Обычно для создания несущей конструкции берут деревянные брусья сечением от 90 мм и выставляют каждую стойку строго по вертикали, используя для этого временные боковые подкосы: они крепятся прямо к обвязке с помощью вспомогательных стальных уголков, которые продаются в строительных маркетах. Оголовки стоек подрезают по одному уровню.

Когда каркас готов, устанавливают двери и окна.

Предварительно на стойках делают точные разметки, чтобы упростить этот процесс.

Монтаж можно считать завершенным после укладки теплоизоляции – ее края заправляются под оконные рамы.

Далее изготавливается кровля. Обычно это односкатная конструкция. Ее выполнение предполагает закрепление ряда вертикальных стоек, фронтальные стороны которых должны выступать на 400 мм и быть выше опор тыльной стороны каркаса. Стропила должны опираться на обвязку из двух параллельных брусков. Стропила покрывают обрешеткой, пленочной изоляцией и слоем теплоизоляционного материала из минеральной ваты, обшивают фанерой, после чего укладывают кровельный материал на свой выбор.

Теперь можно устанавливать пол. Пол можно организовать из досок или из плит. Напольный материал укладывают на укрытую пароизоляционной плиткой поверхность. Фанерная доска, линолеум, ламинат – это уже на выбор и в зависимости от дальнейшего использования постройки.

После этого занимаются внешней отделкой. Для нее используют:

Утепление из минеральной ваты или пенополистирола.
Скотч для соединения стыков.
Ветрозащитную мембрану.
Плиты ОСБ.
Профнастил или дерево поверх ОСБ для облагораживания.

Каркас

Для строительства каркаса деревянной бытовки используют брус 40х50 мм естественной влажности. Стойки стен выполнены из древесины 40х50 мм, обшиты ДВП. Данную конструкцию нежелательно часто перемещать. В противном случае нарушается её целостность.

Каркас металлической бытовки представляет собой сварной остов. В качестве используемых при работе материалов выступают профильная труба или швеллер. Каркас отличается высокой жёсткостью. Он не подвержен разрушению при погрузочно-разгрузочных работах или транспортировке.

Это интересно: Дачные домики — виды и красивые примеры

Идеи обустройства

Красивые дачные бытовки — это не миф, а реальность. Современные хозяева не готовы мириться с ограниченной функциональностью таких конструкций и предлагают расширить их функционал за счет дополнительных пристроек или грамотного планирования пространства. Оригинальные дизайнерские решения для таких построек часто предлагают скандинавские дизайнеры. Например, можно установить на одну из стен панорамное остекление или оснастить обзорными окнами-люками крышу и наблюдать за звездами.

Если бюджет позволяет, стоит приобрести бытовку с верандой. Крытое просторное крыльцо можно остеклить и превратить в столовую или кухню, получив несколько дополнительных квадратных метров площади. Если же бытовка уже выбрана в классическом исполнении, можно соединить ее с террасой в виде пристройки, сформировав деревянный настил вокруг объекта вровень с крыльцом и оснастив его перилами и навесом. Это позволит заметно разнообразить и оформление фасадной части.

Планировка внутри бытовки тоже обычно ограничена отсутствием свободной площади. Но и здесь есть варианты. Если не экономить и объединить 2 модуля в линию, можно получить и полноценный тамбур, и спальни для всех членов семьи, и санузел с кухней. В проектах из бруса интересно выглядит декоративное остекление фасада дома с французскими окнами вместо дверей — получается вполне милое жилище в стиле прованс.

Виды бытовок и каркасов

Модульный дом из 8 вагончиков

Дачные бытовки строят из более качественных материалов, уделяют внимание внешнему виду и внутреннему обустройству. В них хозяин может жить до 15 лет

Бытовки бывают:

стационарные;
переносные с демонтажем;
переносные из заводских блок-модулей.

Стационарные ставят в качестве жилого помещения, которое используют для проживания на дачном участке летом. К ним подводят канализацию, водопровод, помещения отапливают при необходимости. Для установки сооружают фундамент, пристраивают навесы, площадки отдыха, такие бытовки могут иметь 2 этажа.

Проекты строительных бытовок составляют на основе каркаса из материалов:

железных профилей;
древесины;
комбинации металлокаркаса и щитовой зашивки.

Конструкции можно передвигать, но для этого нужно снимать листы на стенах, демонтировать утеплитель, кровельную систему. Поэтому используют модульные схемы готовых заводских блоков, которые буксируют тягачами, монтируют с применением строительных кранов.

В таких изделиях есть проемы, покрытие, внутренняя разводка коммуникаций, вентиляция. После установки ко всем выходам подключают наружные коллекторы, чтобы обеспечить строение водой, электричеством, газом.

Металлический вариант бытовок успешно используют для создания складских или бытовых помещений

Среди преимуществ можно выделить следующие:

наличие стального прочного каркаса придет конструкции дополнительной прочности, увеличивает ее эксплуатационные характеристики, позволяет без проблем разбирать конструкцию для удобной транспортировки;
собирается и разбирается строение за рекордно короткие сроки;
при необходимости можно собрать из отдельных блоков многоуровневое строение, установив их друг на друга и надежно зафиксировав между собой;
произведя замену первоначальной комплектации, с легкостью меняется назначение строения;
при необходимости блочные модули дополнятся как сантехническими, так и бытовыми приспособлениями;
строения отлично переносят изменения погодных условий, эксплуатировать их можно в условиях повышенной влажности;
металлическим блочным строениям присуще отменные свойства огнестойкости, надежности и прочности.

Дачные бытовки

Покупая землю для дачи почти каждый новорождённый, дачник мечтает о своем небольшом царстве, где будет роскошный замок и прекрасный дивный сад. Но со временем приходит осознание, что не всегда получается осуществить задуманное. Жизненные обстоятельства затягивают в свою глубину и поглощают человека полностью. У кого-то не хватает финансов, а у кого-то времени. И в таких ситуациях человек строит бытовку. Временное убежище, которое смениться на роскошный дом буквально через три-четыре месяца. И это действительно выход для тех, кто не обладает большим количеством времени или же денег. Но также хочет приобщиться к родной земле, создать что-то своими руками, вырастить. Обустраивая свое временное жилье и вкладывая в него душу и сердце со временем человек понимает, что его абсолютно все устраивает. И бытовка, которая должна была прослужить пару месяцев становиться долговременным пристанищем.

При появлении возможности соорудить стационарный дом, бытовка все равно продолжит вам служить. Она может превратиться в летнюю кухню, в баню, гостевой домик, сарая и многое другое. Поэтому к выбору дачной бытовки следует отнестись крайне серьезно. Дачные бытовки делятся на несколько видов:

Брусовые
Щитовые
Каркасные

Поведать читателю о всех многообразных тонкостях бытовок и по функциональности, и по назначению невозможно. Поэтому если у посетителей данной статьи появилась заинтересованность. То мы готовы содействовать и помогать. Как в выборе бытовок в вашем регионе, так и самостоятельной сборке.

Конструкции, собранные из дерева

В качестве основы деревянных модульных сооружений используется прочный каркас собранных из хвойной древесины. Для наружных отделочных работ чаще всего используется вагонка, а внутреннюю обшивку производители могут выполнить как из оргалита, так и из древесного отделочного материала. Толщина утеплителя может варьироваться от 50 до 100 мм, в зависимости от пожеланий клиентов. Деревянные сборно-разборные строения успешно используются в качестве дачных загородных домов, а также для проживания рабочих на строительных площадках.

Среди достоинств рассматриваемых конструкций выделяются следующие:

в процессе сборки строений производитель использует только натуральные, экологически чистые материалы;
внутри деревянного домика сохранятся атмосфера комфорта и уюта;
используемое древесное основание для внутренней обшивки позволяет придать интерьеру эстетической привлекательности;
позаботившись о наличии отопительного оборудования и дополнительного слоя утеплителя, в деревянной бытовке можно жить как летом, так и зимой.

Модульное строение из деревянной основы не обладает долгим сроком эксплуатации, в отличие от своего собрата собранного из металла, однако этот недостаток компенсирует приемлемая себестоимость готового сооружения.

Необычные бытовки

Сделать индивидуальной можно каждую бытовку. Достаточно покрасить ее в яркий или редкий цвет. Еще один дизайнерский ход — контрастные двери и наличники на окнах. Необычные строения с верандой, огороженной сплошными оконными проемами, цепляют взгляды прохожих.

Чтобы времянка смотрелась как небольшой домик, на ней переоборудуют крышу. Угол наклона стропил от 30º до 60 º.

Если использовать для стен профнастил, можно соорудить здание с округлыми стенами.

Фото нестандартных бытовок приведены ниже.

Дачные строения имеют небольшую площадь. Секрет комфортного интерьера — эргономичное расположение мебели, использование простых отделочных материалов. Создать уютное пространство помогут практические советы из статьи.
