Утеплённая шведская плита: преимущества и недостатки, особенности материала

УФФ – Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет. Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”. Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами. Вариантов таких лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много – в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта. При больших уклонах и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним. Могут использоваться разные схемы утепления ленты и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

Может оказаться более выгодной и менее трудозатратой на участках с уклоном
Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в ряде случаев, может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

(Visited 56 813 times, 1 visits today)

Преимущества шведской утепленной плиты

Фундамент, выполненный по технологии утепленной шведской плиты, имеет множество преимуществ перед остальными видами основания:

Почва под утепленной монолитной плитой не промерзает и не вспучивается, поэтому строительство возможно на любом типе грунта.
Коммуникационные системы уложены непосредственно в основание, что исключает возможность из промерзания.
Ровная поверхность фундамента позволяет выполнять укладку напольного покрытия без дополнительной отделки.
Монтаж за короткий промежуток времени. Отсутствие надобности в дополнительных стяжках сокращает срок возведения фундамента до 7 дней.
Благодаря качественному утеплению фундамента сокращаются расходы на отопление.
Возможность выполнения всего процесса своими руками без привлечения специальной строительной техники.

Подготовка к строительству

Использовать для фундамента дома УШП допускается на любом грунте, кроме илистого, торфяного и почвенно-растительного. Если нет возможности сменить место предполагаемой стройки (земля уже куплена и зарегистрирована), тогда придется понести дополнительные расходы: убрать верхний слой почвы и засыпать туда песок. Можно проектировать дом высотой до трех этажей из кирпича, бруса, панелей и т.д.

Подобрав и расчистив место под монтаж плиты, необходимо определить толщину будущего фундамента

Важным этапом в начале проекта является определение толщины несущей плиты. Здесь нельзя все пускать на самотек, так как неправильный расчет может привести к неприятным последствиям: фундамент может треснуть при первых же морозах или будет выглядеть слишком громоздким.

Это не говорит о том, что в нашей стране данные сооружения делаются без расчетов. Методика есть, хотя и в усеченном виде. Руководствуется она документацией одной из шведских фирм «Dorocell». Может быть, данный подход к проектированию слишком упрощен, но для частного строительства наши ведущие инженеры его рекомендуют.

Толщину плиты вычисляют по следующему алгоритму:

По таблице удельной массы определяется вес будущего дома без учета фундамента.
Рассчитывается площадь фундаментной плиты.
Если разделить массу дома на площадь плиты, получится число удельной нагрузки на почву. Число в ответе сравнивается по таблице с величиной нагрузки, определяется отклонение от оптимальной величины. Разница между ними умножается на площадь плиты и получается ее масса.
Объем основания вычисляется делением веса монолитной конструкции на плотность железобетона, затем делится объем на площадь плиты, и получается ее толщина.

При толщине плиты более 35 см от укладки такого фундамента лучше отказаться, а сделать ленточный или на опорных столбах. Риск есть и в том случае, если толщина будет менее 15 см. Это значит, что для данной почвы масса дома будет велика, потребуются дополнительные исследования.

Подготовка основания материка под конструкцию УШП утепленной шведской плиты.

При подготовке к данному этапу необходимо разметить участок и обозначить границы дома. От границ дома прибавить в каждую сторону дополнительно расстояние, которое потребуется под отмостку и дренажную систему отвода воды. Примерно около 2-х метров в каждую сторону.

По выставленным маякам начинает работать экскаватор

На данном этапе важно извлечь весь плодородный слой почвы. В нем содержится много органических элементов

Он со временем будет перегнивать, что даст усадку. Плюс ко всему плодородный слой является «домом» для различных насекомых, червей, грызунов и пр. В общем убираем его и выравниваем им участок если это требуется — нет вывозим или продаем.

Дойдя до слоя глины важно сформировать небольшой уклон от центра к периметру границ с уклоном около 1% (1 см на метр). При такой разуклонке воды будут стекать по материковому слою глины в дренажную систему

После работы экскаватора необходимо уплотнить дополнительно основание при помощи тяжелой виброплиты (не менее 200 кг) в 4-5 проходов.

Преимущества технологии УШП

На фундамент УШП уходит много утеплителя, однако он обходится дешевле бетона и земляных работ, которые потребуются для рытья ленты МЗЛФ. Технология обладает достоинствами:

минимальный расход материала для опалубки;
гарантированная заливка монолита в один день;
упрощение схем армирования, снижение трудоемкости;
теплый + черновой пол по умолчанию;
подведенные коммуникации;
готовая утепленная отмостка + дренаж;
возведение коттеджа на любых почвах без ограничений по стеновым, кровельным материалам и технологиям строительства;
энергосбережение в процессе эксплуатации;
отсутствие деформационных швов (только при одинаковой этажности).

Шведская плита изготавливается за две недели максимум, что гораздо быстрее МЗЛФ, но немного дольше сборного ростверка по сваям, который пригоден только для срубов, «каркасников», фахверка, щитовых, панельных построек.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

Земляные работы – необходимо вырыть траншею;
Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Что такое финская плита

По своей сути, фундамент УФФ – это не совсем плита, а комбинированная конструкция, которую было бы правильнее именовать ленточно-плитным фундаментом. Состоит он из трёх основных конструкционных элементов:

Плоской железобетонной подушки шириной 500-600 мм и высотой 200-300 мм.
Армированной в каждом ряду ленточной стенки из пустотелых (а значит, более тёплых) керамзитобетонных блоков (но может быть и монолитной). Высота ленты 600 мм.
Плиты пола по грунту толщиной не более 100 мм, под которой кроме подушки из насыпного нерудного материала имеется прослойка толстая пенополистирола.

Финская плита фундамент в разрезе

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

УФФ может закладываться практически в любой грунт, за исключением торфяников и лёссов. Да и в этом случае выход из положения находится — в особо проблемных ситуациях железобетонную подушку опирают не на грунт, а на головы предварительно вкрученных винтовых свай, заполненных цементно-песчаной смесью.

Плюсы и минусы

Вот какой перечень преимуществ и недостатков имеет финский фундамент:

Плюс	Минус
Так как горизонтальная часть плиты заливается автономно, при необходимости её можно демонтировать, чтобы добраться, к примеру, до требующих ремонта коммуникаций.	Довольно большой объём земляных работ — если не за счёт выемки грунта, так за счёт насыпи.
Основные нагрузки передаются на ленточную часть плиты – горизонтальная часть служит исключительно полом.	У котлована получается сложная форма, так как ленточная и плитная часть находятся на разном уровне.
В плиту можно заложить тот или иной вид напольного подогрева.	В траншеях под ленточной частью фундамента приходится выполнять обратную засыпку.
Невысокая трудоёмкость работ.	Затрачивается большое количество засыпного материала – щебня и песка.
Такая плита может сооружаться на неровном рельефе или склоне.	Большая площадь утепления.
Имеется цоколь нормальной высоты, и при необходимости его можно нарастить.	Фундамент сложен для самостоятельной работы.
Так как между ленточной основой и плитной нет жёсткой связи, УФФ отлично работает на излом и не боится неравномерных просадок.	У цоколя нет наружного контура утепления, это приходится делать в процессе отделки.
Плиту пола можно заливать как на этапе работ нулевого цикла, так и уже после возведения коробки дома.	Высокая стоимость. Но сэкономить можно за счёт применения готовых блоков для выкладки цокольной стенки и если ограничить её высоту.

Отличия между ФФ и УШП

В отличие от фундамента финская плита, УШП представляет собой полностью монолитный перевёрнутый рёбрами вниз поддон без цоколя. Устройство шведской плиты представляет собой непрерывный цикл работ, так как в ней горизонтальная часть жёстко соединяется с лентой (в финской плите эти части независимы). Шведский вариант представляет собой сплошной монолит – несущую плиту с рёбрами жёсткости. Заливается она только на ровной площадке без перепадов отметок, и в этом главное отличие двух конструкций.

УФФ фундамент (слева) и УШП (справа)

Гидроизоляция фундамента рулонными материалами: технология, инструкции

Основание бывает 3 видов:

песчаная и щебеночная;
бетонная;
мембранная.

Наиболее дешевый, но наименее долговечный вариант. Подходит для деревянных домов. Песок убережет постройку от пагубного воздействия влаги, так как благодаря его слою фундамент находится на том же уровне, что грунтовые воды. Поэтому такие подбетонки выбирают для участков со сложным грунтом. Подушку из песка, щебня или гравия делают толщиной 20-60 см. По дну котлована придется расстелить геотекстиль, если уровень грунтовых вод высокий.

Песок используют с зернами величиной 2-2,5 мм, лучше всего подойдет гравистый дробленый. В нем не должно быть органических остатков, иначе подушка быстро заилится. Подсыпку выполняют слоями, через каждые 50 мм необходимо делать уплотнение виброплитой или трамбовкой. Песок предварительно проливают водой. Более надежное основание получается из бетонной плиты, поэтому для жилого дома лучше установить ее.

Бетонная подушка

Перед укладкой на дно котлована засыпают песок или щебень, а сверху бетонную подушку гидроизолируют битумом, водонепроницаемыми пленками или рулонными материалами. Если подбетонку не армируют, ее оптимальная толщина 15-20 см. Армирование увеличит прочность конструкции, в таком случае можно уменьшить толщину подушку на 6 см.

Материал появился на рынке недавно. Новшество заключается в шипованном профиле, который служит как для гидроизоляции, так и для укрепления грунта. Производители обещают, что с геомембранами будет меньше усадочных трещин за счет перераспределения усилий при передаче нагрузки основанию. Фибру укладывают на песчано-щебеночный слой, предварительно выложив геотекстиль. Мембранные швы сваривают. Геомембрана прочна, хорошо выдерживает перепады температур.

Расчет

Расчет УШП толщины плиты производится по методикам, соответствующим общим правилам расчетов для плитных фундаментов с учетом поправочных коэффициентов. Для корректного результата потребуется большое количество данных:

несущая способность грунта;
давление грунта (нагрузки пучения);
нагрузки конструкции (вес здания с внутренним содержимым и крыши);
действие атмосферных осадков — вес снега в зимний период, дождевые и ветровые нагрузки, которые должны выдержать блоки для УШП.

Делая УШП фундамент: технология работы подразумевает следующее — для получения более точных данных о свойствах грунта нужны данные о глубинах залегания водоносных горизонтов и сезонных изменениях уровня почвенных вод.

Важно! Необходимо учесть, что работа с этими данными непроста, как и их получение, самостоятельный расчет УШП может оказаться непосильной задачей. Во всяком случае, специалисты настоятельно советуют обращаться с такими проблемами к профессионалам

В крайнем случае можно использовать онлайн-калькулятор, которых довольно много в сети, но для получения более верного результата следует проверить его по нескольким подобным калькуляторам. Все они работают по разным методикам, и сравнение расчетов поможет определиться с наиболее правильным решением.

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Армирование фундаментной плиты

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

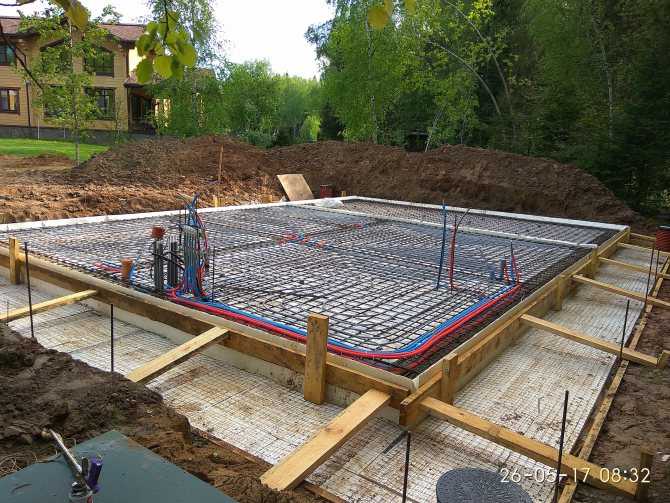

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.
